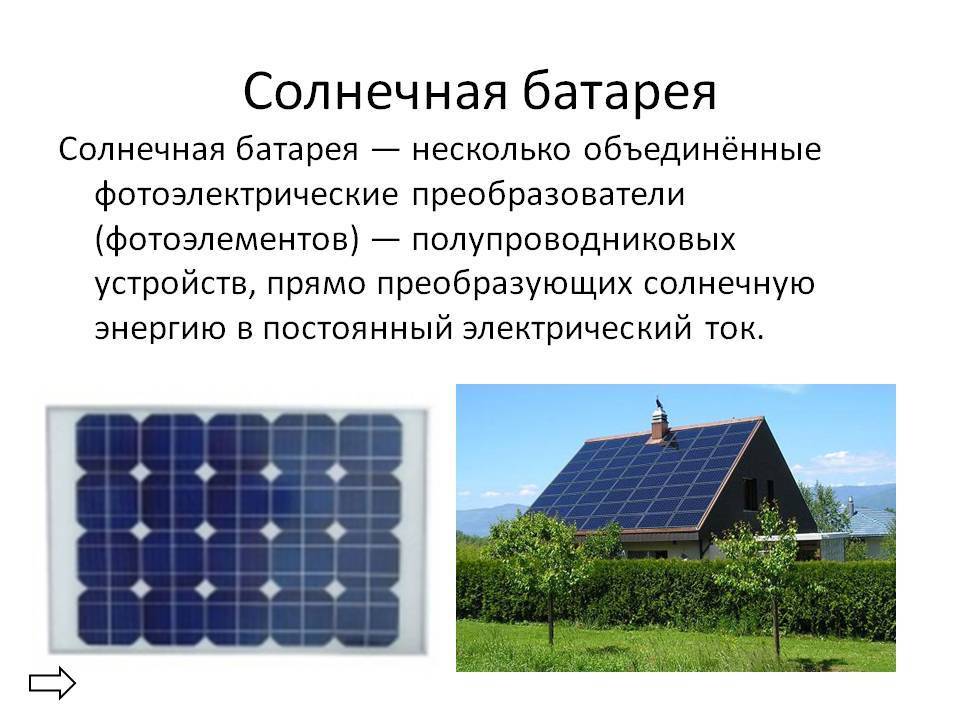

Солнечные панели (батареи) для дома

Способы монтажа бытовых гелиоустановок

В установке солнечных батарей нет ничего сложного. Самое главное — грамотно разместить модули

При монтаже важно придерживаться определенного угла наклона, который должен соответствовать географической широте местности. В процессе установки нужно также соблюдать азимут. Для северо-восточных он составляет 180 градусов

Для северо-восточных он составляет 180 градусов.

Зимой КПД электростанции с солнечными батареями может упасть до минимальных значений, поскольку обильные снегопады будут препятствовать попаданию лучей солнца на наружную поверхность фотоэлектрических элементов

Поэтому при монтаже важно учесть, что на крыше потребуется свободное место для очистки конструкции от налипшего снега и грязи. Впрочем, этих хлопот можно избежать, если зафиксировать солнечные панели на поверхности южной стены под углом 60–80 градусов. На практике для коттеджей применяют разные варианты расположения фотоэлектрических модулей:

На практике для коттеджей применяют разные варианты расположения фотоэлектрических модулей:

1. кровля — дополнительно потребуется установка надежной опорной конструкции из металлопрофилей или направляющих рельс;
2. стены — в данном случае на фасад здания монтируется рамная система для удержания фотопанелей «на весу»;
3. приусадебная территория — альтернативный вариант расположения батарей, когда кровля дома сильно затенена или не рассчитана на дополнительную нагрузку.

Свободное размещение имеет множество преимуществ, но требует наличия достаточного пространства на приусадебном участке. Чтобы автоматизировать процесс наклона и движения фотоэлектрических панелей по ходу солнца, дополнительно рекомендуется использовать специальные шарнирные конструкции с электроприводом.

Окупаемость и срок эксплуатации

Применение солнечных батарей позволит сэкономить на освещении и отоплении, независимо от времени года. Самые большие показатели энгергоэффективности гелиосистемы демонстрируют в южных широтах, где количество солнечных дней преобладает. Это и неудивительно, так как обязательным условием высокопродуктивной работы электростанции является стабильное поступление инфракрасного излучения и видимого света на поверхность фотоэлектрических элементов.

По статистике, солнечные батареи для частного дома мощностью 4–5 кВт при постоянном использовании окупают себя за 8–10 лет, после чего работают впрок. При этом срок эксплуатации составляет в среднем 20-25 лет, а вот аккумуляторные батареи придется менять через каждые 5-6 лет. Многим такие сроки окупаемости покажутся большими, но в действительности оно того стоит, учитывая, что в скором времени ископаемых ресурсов на планете практически не останется, а стоимость одного киловатта электроэнергии возрастет в разы.

Применение солнечных батарей

Кроме космонавтики и обеспечения частных домов электроэнергией, панели или батареи солнечные применяют в следующих сферах:

• Автомобилестроение. Экологичный транспорт приобретает популярность, ведь выхлопы бензина и газов загрязняют атмосферу, а цены на топливо постоянно растут. Машины на солнечной энергии способны развивать скорость до 140 км/ч.
• Эксплуатация водного транспорта (барж, катеров, яхт). Такой транспорт можно встретить в Турции. Лодки развивают небольшую скорость (до 10 км/ч), и это позволяет туристом осмотреть достопримечательности и роскошные пейзажи этой страны.
• Энергообеспечение зданий. В развитых странах Европы многие муниципальные здания и сооружения полностью обеспечивают свои нужды с помощью энергии, которую выделяют солнечные панели.
• Самолетостроение. Благодаря наличию батарей, самолет в полете может длительное время не расходовать топливо.

Отрасль постоянно развивается. Уже изобрели зарядки для телефонов и ноутбуков, работающие от энергии Солнца.

Принцип работы солнечных батарей

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

• Непосредственно фотоэлементы / солнечная панель;
• Инвертор, преобразовывающий постоянный ток в переменный;
• Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall – аккумулятор для солнечных панелей на 7 КВт – и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Категории качества фотоэлектрических панелей

Помимо размера, номинальной мощности и КПД солнечных батарей, критически важной характеристикой является качество их исполнения. На гелио рынке по данному показателю модули делятся на четыре категории

Первая – Grad A.

Характеризуется наивысшим качеством. Производится компаниями из всемирно известного ТОП рейтинга TIER-1 от Bloomberg. Отличительные черты:

• минимальная степень деградации ячеек со временем;
• идеальная внутренняя кристаллическая структура;
• однородная поверхность без цветовых перепадов и дифракционной картины;
• полное отсутствие сколов, микротрещин и скрытых дефектов.

Вторая – Grad B

Первой категории солнечных батарей по характеристикам уступает незначительно. Отличается:

• наличием небольших перепадов насыщенности цветового оттенка;
• несколько большей скоростью деградации.

Производители – менее престижные, но хорошо зарекомендовавшие себя на рынке компании, преимущественно из юго-восточной Европы, Турции и Китая.

Третья – Grad С

Категория представлена панелями «no name» фирм из Поднебесной или европейской б/у продукцией. Характерные признаки:

• визуально различимые небольшие поверхностные дефекты;
• цветовая неоднородность поверхности;
• невысокий срок эксплуатации.

Несмотря на существенно сниженную стоимость, для полноценных новых СЭС использовать такую продукцию не рекомендуется.

Четвертая – Grad D

Включает все виды солнечных батарей с низким КПД и непредсказуемым сроком службы. Отличительные черты:

• большое количество явных дефектов;
• некачественная пайка;
• сильные перепады цвета.

Ввиду невозможности оценить эффективность и длительность использования, покупка нежелательна даже для второстепенных целей. Приобретаются обычно на запчасти.

Преимущества и недостатки

Солнечные батареи, так же как другие устройства обладают своими достоинствами и недостатками. К несомненным плюсам этих систем можно отнести следующие:

• Возможность автономной работы позволяет организовать питание объектов, электронных устройств и освещения, удаленных на значительное расстояние от стационарных электрических сетей.
• Значительная экономия денежных средств в процессе эксплуатации. Солнечный свет, превращающийся в электроэнергию, ничего не стоит и не требует дополнительных расходов. Платить приходится лишь за инверторы и аккумуляторные батареи, требующие периодической замены. И даже в этом случае солнечные панели окупятся примерно за 10 лет при среднем гарантийном сроке службы в 25-30 лет. При соблюдении всех правил эксплуатации, батареи смогут прослужить еще дольше.
• По сравнению с обычными электростанциями, потребляющими топливо и загрязняющими окружающую среду, схема работы солнечных панелей отличается экологической чистотой и отсутствием шума.

Тем не менее, данные устройства обладают и серьезными недостатками, которые следует заранее учитывать в предварительных расчетах:

• Высокая стоимость не только панелей, но и дополнительных компонентов – инверторов, контроллеров, аккумуляторных батарей.
• Окупаемость наступает слишком долго. Деньги в течение длительного времени оказываются извлеченными из оборота.
• Солнечные системы с фотоэлектрическими элементами требуют очень много места. Довольно часто для этих целей приходится задействовать не только всю крышу, но и стены здания, серьезно нарушая проектные дизайнерские решения. Дополнительное место необходимо аккумуляторным батареям с большой емкостью, которые в отдельных случаях могут занять целое помещение.
• Процесс вырабатывания электроэнергии происходит неравномерно, в зависимости от времени суток. Этот недостаток компенсируется аккумуляторными батареями, которые днем накапливают электроэнергию, а ночью отдают ее потребителям.

Набор оборудования для солнечной станции

Мощная солнечная батарея для дачи – устройство не самодостаточное. Полученную энергию нужно где-то запасти, чтобы вечером и в пасмурную погоду полноценно пользоваться бытовыми электроприборами.

Поэтому емкий и живучий аккумулятор нам в любом случае потребуется. В его выборе есть один важный нюанс: не пытайтесь сэкономить, покупая стартовый автомобильный аккумулятор. Он плохо подходит для цикличного запасания энергии и не переносит глубокого разряда. Его главное предназначение – дать мощный, но кратковременный ток для пуска двигателя.

Для запасания и медленного расходования энергии нужны аккумуляторы другого типа: AGM или гелевые. Первые дешевле, но имеют небольшой срок службы (до 5 лет). Гелевые аккумуляторы дороже, но зато работают значительно дольше (8-10 лет).

Контроллер – еще один важный элемент автономной гелиостанции. Он выполняет несколько задач:

• Отключает батарею от аккумулятора в момент полного заряда и включает ее для новой закачки электричества.
• Выбирает оптимальный режим зарядки, повышая количество запасаемой энергии.
• Обеспечивает максимальный срок службы аккумулятора.

Существует несколько типов контроллеров, используемых в солнечных станциях:

• ON/OFF «включил-выключил»;
• PWM;
• MPPT.

Самый дешевый прибор просто отключает солнечную панель от аккумулятора при возрастании напряжения на его клеммах до максимального уровня. Это не лучший вариант, поскольку в этот момент аккумулятор еще не полностью заряжен.

Более дорогой PWM-контроллер действует «умнее». После набора максимального напряжения, он понижает его до заданного уровня и держит еще пару часов. Так достигается более полный уровень накопления энергии.

И наконец, самый интеллектуальный контроллер MPPT- типа максимально эффективно использует мощность солнечной панели на всех режимах ее работы. Это позволяет запасти в аккумуляторе дополнительно от 10 до 30 % электричества.

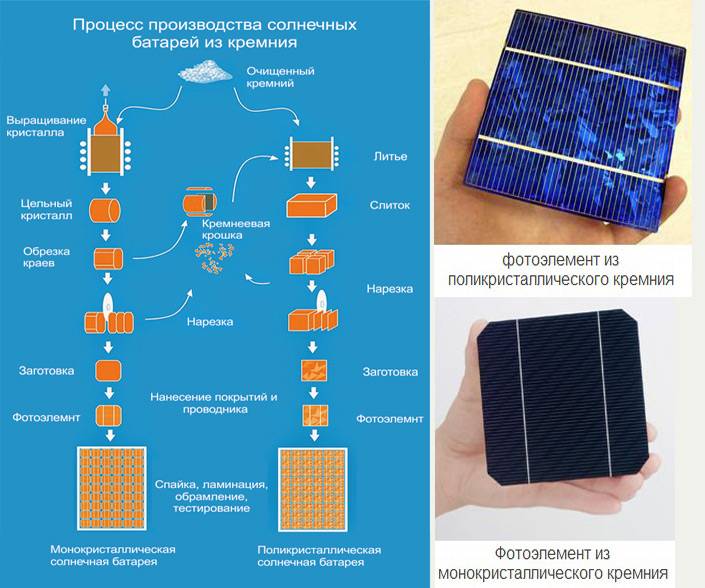

Независимо от вида используемых полупроводниковых материалов (поликристаллы, монокристалл, аморфный кремний) устройство солнечной батареи представляет собой цепочку последовательно соединенных ячеек-модулей. Каждый из них генерирует небольшое напряжение (в пределах 0,5 вольт) и слабый ток (десятые доли ампера). Работая вместе, они «сливают» накопленную энергию в общий канал и на выходе из батареи мы получаем ток большой силы и постоянного напряжения (12 или 24 Вольт).

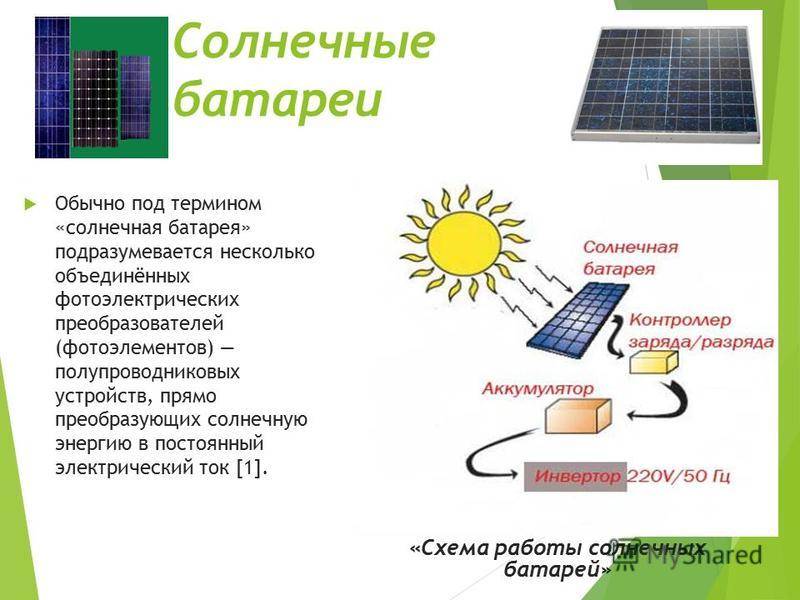

Структурная схема оборудования солнечной станции

Стандартные бытовые электроприборы рассчитаны на 220 Вольт, поэтому работать от «постоянки» не будут. Преобразование постоянного тока в переменный выполняет отдельное устройство-инвертор. Им завершается цепочка оборудования, необходимого для солнечной батареи.

Несмотря на относительно высокую стартовую стоимость компонентов солнечной станции, ее эксплуатация получается выгодной благодаря большому ресурсу «жизни» главных элементов: фотокристаллической панели и аккумулятора.

Монтаж солнечной батареи

Начать изготовление станции нужно с разработки проекта.

На этом этапе учитываются следующие факторы:

— место установки модулей;

— расчёт угла наклона конструкции;

— если предполагается использовать кровлю под установку, просчитать несущую способность кровельного каркаса, стен и фундамента;

— отдельное помещение или уголок в доме под аккумуляторы.

После приобретения необходимого оборудования и фотоэлементов выполняется монтаж.

• Каркас собирается из алюминиевого уголка шириной 35 мм. Объем ячейки должен соответствовать размерам необходимого количества фотоэлементов (835х690 мм).

• В заготовленной раме из алюминия сделать отверстия для метизов.

• Внутреннюю часть уголка обработать герметиком в два слоя.

• В раму уложить лист из оргстекла, поликарбоната, плексигласа или другого материала. Уплотнить соединения рамы и листа путём лёгкого прижима поверхностей по периметру. Оставить на открытом воздухе до полного высыхания.

• Зафиксировать стекло десятью метизами в отверстия, размещённые по углам и сторонам рамки.

• Перед креплением фотоэлементов очистить поверхность от пыли.

• Припаять проводник к плитке, предварительно протерев контакты спиртом и уложив на них флюс. Во время работы с кристаллом нужно избегать давления на него. Хрупкая структура может разрушиться.

• Уложить по всей длине контакта шину и медленно провести по ней горячим паяльником.

• Перевернуть пластины и выполнить пайку аналогичным образом.

• Выложить фотоэлементы на оргстекло в рамке, зафиксировать их с помощью монтажной ленты. Раскладку легче выполнить после разметки. Для крепления рекомендуется использовать силиконовый клей, который наносится точечным способом. Одной капли на плитку достаточно.

• Располагать кристаллы с соблюдением зазора 3-5 мм, чтобы избежать деформирования поверхности при нагревании.

• Выполнить соединение проводников по краям фотоэлементов с общими шинами.

• Специальным прибором протестировать качество пайки.

• Герметизировать панель, нанеся герметик между плитками

Осторожно придавить их пальцами, чтобы края плотно прилегли к стеклу и промазать герметиком края рамки

• С боковой стороны каркаса установить соединительный разъем, к которому подключить диоды Шоттки.

• Закрыть рамку защитным стеклом. Уплотнить все соединения для предотвращения попадания внутрь влаги.

• Лицевую сторону панели обработать лаком.

• Закрепить панель на кровлю или другое место, расположенное на солнечной стороне.

Шаг 4: Выбор контроллера заряда для солнечных батарей

Контроллер представляет собой устройство, которое помещается между солнечной панелью и аккумулятором. Он регулирует напряжение и ток, приходящий от солнечных панелей для поддержания надлежащего качества зарядки аккумуляторных батарей.

Чаще всего используют 12-вольтовые аккумуляторы, однако солнечные панели могут вырабатывать гораздо большее напряжение, чем требуется для зарядки аккумуляторов. Контроллер заряда фактически преобразует лишнее напряжение в ток, тем самым уменьшая время, необходимое для полной зарядки аккумуляторных батарей. Это позволяет солнечным батареям быть достаточно эффективными в любой момент дня.

Типы контроллеров заряда:

1. Вкл./Выкл. (ON/OFF);
2. ШИМ — широтно – импульсная модуляция (PWM — pulse-width modulation);
3. ТММ — слежение за точкой максимальной мощности (MPPT — Maximum power point tracker).

Рекомендуем Вам отказаться от контроллера заряда Вкл./Выкл. (ON/OFF), так как это наименее эффективный контроллер. ТММ (MPPT) контроллеры имеют самую высокую эффективность, но цена на них выше. Таким образом, мы рекомендуем Вам использовать либо ШИМ (PWM), либо ТММ (MPPT) контроллеры, в зависимости от того, какими финансами вы оперируете.

Параметры контроллера заряда для солнечных батарей:

• Так как наша система рассчитана на 12В, контроллер заряда также должен поддерживать 12В;
• Контроллер заряда выбирается по мощности солнечных батарей, для каждого контроллера в паспорте указывается максимальная мощность, которую к нему можно подключить. Для данной системы 12В на 130Вт прекрасно подойдет контроллер на 10А;
• Если Вы хотите получать максимум энергии – выбирайте MPPT контроллер заряда, а если Вы хотите снизить стоимость системы, выбирайте ШИМ (PWM) контроллер заряда, но желательно проверенного производителя.

Оборудование для солнечной электростанции

Эффективность работы солнечных панелей для частного дома определяется не только правильным подбором и расчетом числа модулей. Во многом она зависит от выбора оборудования.

Аккумуляторы

Наилучшие результаты в системах показывают литиевые АКБ, однако стоимость их пока непомерно высока – порядка 4 долларов на 1 Вт мощности. При этом их ресурс составляет 1000-2000 циклов заряд-разряд, что соответствует сроку эксплуатации 3-6 лет. В этом отношении выгоднее кислотно-свинцовые батареи. При том же ресурсе их стоимость почти в 10 раз ниже – около 38 центов на 1 Вт.

Для дома лучше использовать необслуживаемые батареи – AGM или гелевые

При желании получить большую экономию следует обратить внимание на обслуживаемые тяговые аккумуляторы. Их ресурс работы (с учетом замены электролита, восстановления пластин) значительно выше

Однако их придется устанавливать в специальном помещении с соблюдением обязательных условий (например, оборудованном отдельной вентиляционной установкой).

Нужное напряжение батарей получают путем последовательного соединения.

Контроллер панелей

Устройство отвечает за передачу энергии от солнечных панелей на аккумуляторы или на вход ведомого сетью инвертора.

В настоящее время большинство контроллеров используют один из двух принципов регулирования:

1. ШИМ (PWM). Использует широтно-импульсную модуляцию, работает при превышении напряжения батарей над АКБ до двукратного.
2. MPPT (Maximum Power Point Tracking). Устройство обеспечивает максимальную отдачу мощности, работает с любыми разностями напряжений и обладает повышенным, по отношению к контроллеру ШИМ, КПД. Однако при этом стоит, при прочих равных, в среднем в 4 раза дороже.

Для мощных солнечных станций для большого дома следует отдать предпочтение именно второму варианту.

Инвертор

Специфичен только для сетевых (ведомых сетью) солнечных станций. Для автономных и гибридных используются одни и те же модели, но в различных режимах. Современные технологии позволяют получить высокий КПД и качество выходного напряжения. При этом могут формироваться как однофазная, так и трехфазная система напряжений.

Комплектация батарей

О солнечных батареях множество людей думают ошибочно. Ведь сама по себе панель на крыше не может дать переменный ток.

Чтобы обеспечить жилище электричеством, придется приобрести:

1. Собственно солнечные панели. Это тот элемент конструкции, который крепится на стены или крышу дома. При попадании кванта солнечного света кремниевые кристаллы начинают колебаться, и создается электрический ток.
2. Аккумулятор. Энергия, которая не пошла на расход бытовых нужд, аккумулируется в этом приборе, и потом ночью или в ненастную погоду она расходуется.
3. Контроллер напряжения. Этот элемент является скорее не обязательным, а желательным. Он повышает продолжительность жизни аккумулятора, сообщает о его предельно низком и высоком заряде.
4. Инвертор, или преобразователь энергии. В аккумуляторе электрический ток находится в постоянном значении, а для бытовых нужд необходим переменный. Инвентор и совершает данное преобразование.

Как мы видим, солнечные панели – это лишь малая часть системы. Они сами состоят из более мелких элементов – модулей. Раз устройство данных элементов питания модульное, при необходимости посредством подсоединения составляющих вы можете добавить панели или убрать лишние.

Пайка и сборка панелей

Сборку солнечных панелей своими руками можно разделить на три этапа:

1. Изготовление каркаса;
2. Пайка фотоэлектрических преобразователей;
3. Установка их в каркас и герметизация.

Каркас можно сбить из деревянных планок или сварить из алюминиевых уголков. Так или иначе, его габариты, форма и выбор материалов для изготовления напрямую зависят от того, как он будет монтироваться.

Для сборки солнечной батареи понадобятся следующие материалы:

• алюминиевый или стальной уголок сечением 25х25;
• болты 5х10 мм – 8 шт;
• гайки 5 мм – 8 шт;
• стекло или поликарбонат 5-6 мм;
• клей – герметик Sylgard 184;
• клей – герметик Ceresit CS 15;
• поликристаллические преобразователи;
• флюс фломастер (смесь канифоли и спирта);
• серебряная лента для подключения к панелям;
• лента для шины;
• тонкий припой;
• поролон – 3 см, опилки или стружка;
• плотная полиэтиленовая пленка 10 мкм.

Инструменты, которые понадобятся для сборки:

• напильник;
• ножовка по металлу с полотном 18;
• дрель, сверла на 5 и 6 мм;
• ключи рожковые;
• паяльник.

Этапы сборки

Сборка состоит из нескольких этапов:

Для начала нужно определиться с размерами рамы каркаса. Они будут зависеть от габаритов самих панелей и их количества. При расположении солнечных батарей на крыше, панели могут полностью покрыть скат или занять небольшую его часть – тут нет определенных правил, поэтому какая ширина и длина будет у рамы, выбирает сам сборщик. Сверху каркаса необходимо установить стекло для того чтобы защитить фотоэлементы от разрушения. Закрепить его можно тонким слоем силиконового герметика, а вот эпоксидную смолу для этих целей лучше не использовать, так как снять стекло в случае необходимости проведения ремонтных работ и не повредить панели будет крайне сложно. При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна. Собранные панели укладываются в ранее подготовленный каркас

На этом этапе важно не перепутать тыльную сторону панели с лицевой. Чтобы защитить заднюю часть батареи во время сборки, можно сделать поролоновый мат и обернуть его в полиэтиленовую пленку

Также подойдут опилки или стружка, но главное, чтоб их частицы не остались на элементах. После этого нужно убрать пузырьки воздуха, которые образуются между фотоэлементами и стеклом, так как их присутствие помешает эффективной работе батареи. Для этого на панели нужно уложить груз, а на мягкий мат твердый лист фанеры

Таким образом, фотоэлементы оказываются зажатыми и так их нужно оставить на полсуток. Потом груз убирается, а фанера и мат снимаются. Монтировать батарею после этого пока рано, надо чтоб герметик полностью схватился. Последний этап – это изготовление задней стенки батареи из ДСП или ДВП с подложкой – это предотвратит деформацию панелей.

Для этого на панели нужно уложить груз, а на мягкий мат твердый лист фанеры. Таким образом, фотоэлементы оказываются зажатыми и так их нужно оставить на полсуток. Потом груз убирается, а фанера и мат снимаются. Монтировать батарею после этого пока рано, надо чтоб герметик полностью схватился. Последний этап – это изготовление задней стенки батареи из ДСП или ДВП с подложкой – это предотвратит деформацию панелей.
