Трубчатые солнечные коллекторы
Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.
Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.
Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы
Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.
Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы
По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.
Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.
При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности
Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.
Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.
Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла
Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.
Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.
Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°
Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.
В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.
В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.
Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.
При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум
Прямоточные системы более эффективны так как сразу нагревают теплоноситель.
Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.
Плюсы и недостатки трубчатых коллекторов
Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.
Достоинства:
- низкие теплопотери;
- способность работать при температуре до -30⁰С;
- эффективная производительность в течение всего светового дня;
- хорошая работоспособность в областях с умеренным и холодным климатом;
- низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
- возможность производства высокой температуры теплоносителя.
Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:
- не способна к самоочистке от снега, льда, инея;
- высокая стоимость.
Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.
Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления
По делам и оценка
Стоимость плоского коллектора зависит от сборки, размера, качества специальных покрытий и стекла. На цену вакуумного коллектора влияет диаметр и длина стеклянных трубок. Чем больше трубки, тем мощнее и дороже коллектор. Имеет значение и тип внутренних теплопроводников: дешевле нагревательные трубки, передающие тепло, дороже — образующие внутренний контур передачи тепла U-трубки.
Для нагрева воды в теплое время года более выгодны пассивные системы, а для солнечного отопления и круглогодичного нагрева воды годятся только активные. Активная система нагрева воды — более сложная и дорогая, чем пассивная, но она и более эффективная, поскольку обеспечивает использование солнечных коллекторов зимой. В этой конструкции бак с водой находится внутри помещения, на крышу выведены
только солнечные коллекторы, теплоноситель прокачивается насосом. В пассивной системе солнечный коллектор объединён с баком с водой в единую схему водонагревателя, холодная вода подается под напором снизу и греется путем естественной конвекции. Такая система — проще по конструкции, легче устанавливается и дешевле активной, но подходит разве что для летней дачи. На зиму воду нужно сливать, чтобы не разморозить коллектор.
Устройство коллекторов
Солнечные коллекторы для отопления предполагают преобразование тепловой энергии. Тепловой носитель под воздействием света нагревается и в дальнейшем отдает тепло. Эффективность тепла, получаемого от солнечных коллекторов, зависит от объема светового потока, и влияет на отопление.
Разновидности коллекторов:
- в качестве теплоносителя применяется антифриз;
- в качестве теплоносителя употребляется воздух.
Если применяется жидкостный теплоноситель, то различают плоские и трубчатые коллекторы.
Плоские коллекторы состоят из:
- абсорбер – поглощает лучи света;
- прозрачный слой;
- поверхность с изоляцией тепла.
Плоские коллекторы оснащены трубками, уложенными в виде змейки. Трубки имеют по два отверстия – входное и выходное. Возможно подключение от одного или двух патрубков.
Трубчатые коллекторы, как и плоские, содержат трубки, по которым движется теплоноситель. Трубчатые коллекторы снабжены двумя категориями трубок. Первая категория – коксиальные. Их конструкция состоит из трубки, помещенной в другую трубку. Причем концы у обеих запаяны. Между стенками получается вакуум. Вторая категория – перьевые, состоящие из одной трубки. Она содержит адсорберную перьевую планку.
Воздушные коллекторы предполагают воздушную передачу теплоты. Поток воздуха поддается регулированию с учетом температуры помещения и уровня нагрева коллектора. Воздух из коллектора имеет прямую возможность поступать в помещение либо в вентиляционную систему. Воздушные коллекторы подходят для отопления гаража или дачи. Они обычно крепятся на стену.
Выбор типа отопления
Как выбрать солнечную батарею для дома – этот вопрос интересен многим, желающим приобрести этот тип подачи тепла для жилища. Для южных областей лучше выбирать плоский вид коллектора, так как при таких условиях эффективность установки будет выше.
Воздушные коллекторы служат вспомогательным солнечным оборудованием для отопления. Они хорошо нагреваются солнцем, но при пасмурной погоде возникают проблемы. Гелиосистемы такого типа прекрасно впитывают энергию зимой, когда лучи еще отражаются от снега. Таким образом, выбрать солнечные батареи можно с учетом целей применения и климатических условий.
Солнечные системы отопления, работающие от батарей, чаще всего находят применение при взаимодействии с другими видами отопительных приборов, работающих от электричества. Солнечные панели можно совместить с электрическими аккумуляторами и получить дополнительное электричество для дачи. Хотя гелиосистемы для отопления в этом случае потребуют большую площадь дома.
Монтаж
Это оборудование можно располагать на кровле. При этом монтаж солнечных батарей на крыше требует либо ее переделку, либо замену какой-либо части на пластины нагревателей. Можно подбирать нагреватели, внешне похожие на кровельный материал. Еще из выбираемых панелей солнечных батарей можно заменить полностью небольшую крышу.
Монтаж солнечных батарей включает основные этапы:
- панель устанавливается на крышу дома;
- на какой-нибудь стене размещается контролер (для низковольтных приборов);
- установка аккумулятора;
- подсоединение инвертора (для высоковольтных приборов).
Гелиосистемы для отопления дома необходимо устанавливать с помощью специальных квалифицированных служб.
Солнечная система отопления в зимний период может быть очищена от снега специальной щеткой.
Существует много мнений насчет того, что солнечные обогреватели слишком долго окупаются и обладают низкой эффективностью. Несмотря на это появляется все больше людей, которые используют солнечные батареи для отопления дома в комплекте с другими источниками. Ведь многие стремятся сэкономить средства благодаря гелиосистемам в столь нестабильной экономической ситуации. А обогреватель на даче, работающий на солнечных батареях, снижает многие затраты.
Размеры панелей
Ошибка №11
Чем больше, тем мощнее, а значит лучше.
Например, попадаются экземпляры на 12В, где в одном корпусе собрано не 36 элементов, как в стандартном варианте, а сразу 72шт. Две цепочки по 36шт включенных параллельно.
Однако во-первых, при монтаже больших размеров высока вероятность повреждения панелей.
А дальше монтажной коробки они не ремонтопригодны.
Кстати, по поводу этой коробки. В последних моделях она как правило залита компаундом и доступа к контактам и диодам вы не имеете.
Ошибка №12
В старых моделях она “пустая”.
Некоторые этим пользовались и переподключали контакты самостоятельно, делая из 12 вольтовой панельки 24-х вольтовую.
Сравнение характеристик солнечных коллекторов
Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.
Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры
При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора. Для солнечных коллекторов есть несколько важных характеристики:
Для солнечных коллекторов есть несколько важных характеристики:
- коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
- коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
- общая и апертурная площадь;
- КПД.
Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.
Разновидности
В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.
Фотоэлектрические элементы
Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.
Фотоэлектрические элементы
Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.
По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.
Кремниевые
К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.
В свою очередь элементы на базе кремния делятся на две разновидности:
- монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
- поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.
Пленочные
При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.
Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:
- теллурид кадмия (КПД – 15% – 17%);
- аморфный кремний (КПД – 11% — 13%).
Концентраторные
Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.
Комплектация отопительной системы
Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:
- собственно батареи;
- аккумулятор;
- контроллер: управляет процессом зарядки аккумулятора;
- инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
- конвектор, водогрейный котел или любой другой тип электрообогревателя.
Сетевая фотоэлектрическая система
Солнечные коллекторы
Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.
Солнечные коллекторы
В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.
Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% — 95%.
Комплектация гелиосистемы
Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:
- солнечный коллектор;
- циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
- емкость с водой, играющая роль теплового аккумулятора;
- контур водяного отопления, состоящий из труб и радиаторов.

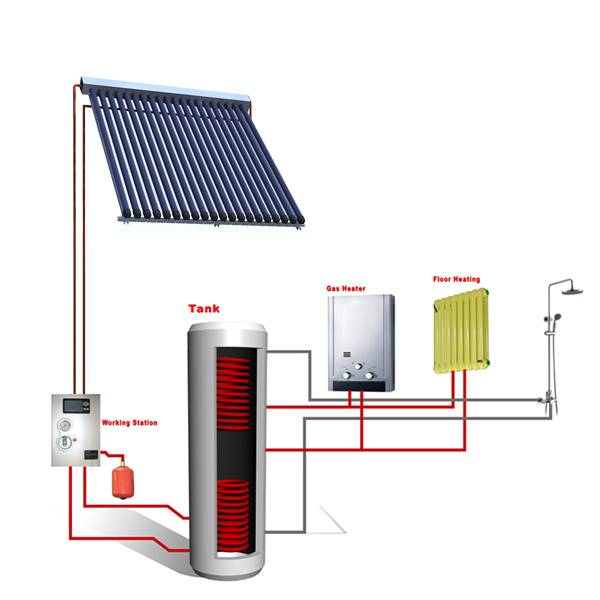

Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии
Схемы подключения к системе отопления
Обогрев частного дома на солнечных батареях можно организовать как с использованием фотоэлектрических батарей, так и с помощью солнечных коллекторов. В зависимости от выбора оборудования, природных условий и времени эксплуатации схемы подключения отличаются. Система может работать как автономно, так и в тандеме с существующей системой отопления.
С водяным коллектором
Различают зимние и летние варианты подключения водяного коллектора к системе отопления частного дома. В летнем варианте тепло обычно используется для горячего водоснабжения (например, на даче). Система в таком исполнении может использоваться без насоса для циркуляции жидкости. Циркуляция воды и теплообмен будут происходить за счет естественной конвекции. В качестве теплообменной жидкости чаще всего выступает вода.
Летняя схема подключения солнечного коллектора
Коллектор нагревает воду, которая, за счет конвекции, поступает в накопительный бак, где и происходит теплообмен. Охлажденная жидкость подается обратно на коллектор. По мере расходования горячей воды из накопительного бака, снизу в него поступает холодная вода от источника водоснабжения.
Система на естественной циркуляции сама по себе не сложная, но при этом неустойчива и требует тщательного монтажа, с соблюдением углов наклона. Бак должен быть расположен выше, чем коллектор, и для повышения эффективности, его нужно хорошо утеплить.
Если в летнюю систему добавить насос циркуляции, датчики температуры и контроллер, то система станет много эффективнее. В этом случае, датчики температуры устанавливаются на выход из коллектора и в накопительный бак. Ориентируясь на показания датчиков температуры, контроллер будет запускать или останавливать циркуляционный насос, тем самым регулируя температуру воды.

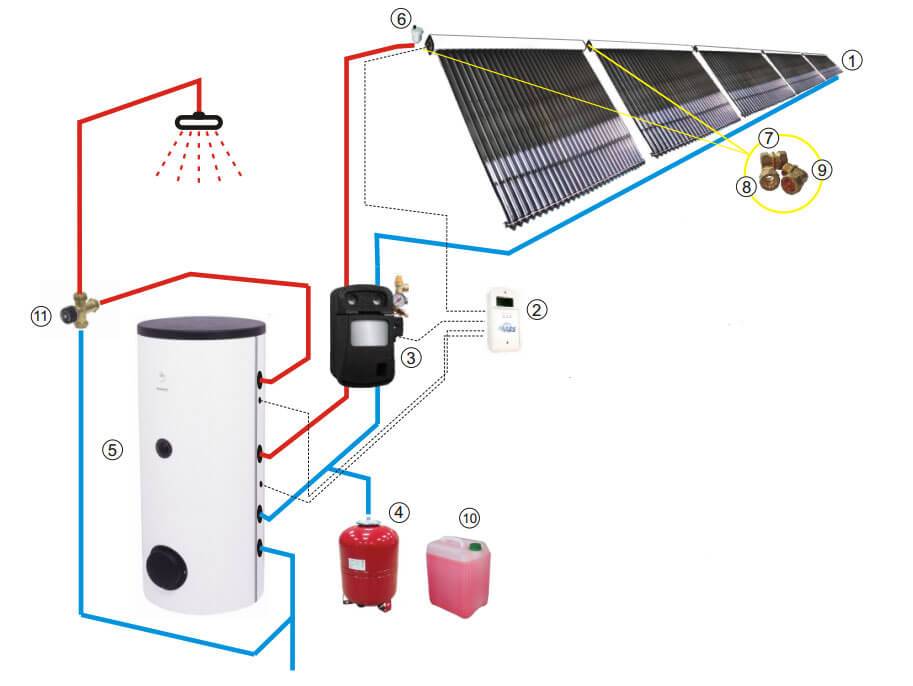

Схема подключения солнечного коллектора с насосом циркуляции
Варианты реализации отопления и горячего водоснабжения могут быть различными. Но, если систему планируется использовать зимой в средних широтах, то стабильно работать она будет только в связке с существующей системой отопления, дополняя или дублируя её. Например, можно реализовать систему теплый пол от солнечных батарей, а основную систему отопления радиаторами, сделать с помощью газовых или электрических ТЭНов. В холодные периоды температуру в доме всегда можно поддержать обычной системой отопления.
С солнечной батареей
Как и в схеме с коллектором, создать достаточно мощную систему отопления частного дома на от солнечной батареи на фотоэлектрических элементах, будет стоить очень дорого. Примерная площадь только самих батарей потребуется около 30 м2. Аккумуляторы нельзя разряжать ниже 30% уровня, что также потребует большой начальной ёмкости. Поэтому электрическую станцию на солнечных батареях можно так же монтировать в тандеме с общей сетевой. Установка даже не очень мощной и недорогой системы сэкономит затраты на электроэнергию, и компенсирует перебои напряжения.
Схема подключения солнечной электростанции в частном доме
Система состоит из:
- солнечных элементов;
- инвертора;
- аккумуляторных батарей;
- контроллера заряда.
Ток с солнечных панелей поступает на контроллер заряда, который регулирует заряд аккумуляторов, и распределяет ток между аккумуляторами и потребителем. Если от солнечных элементов поступает мало энергии, и аккумуляторы разряжены, то питание потребителей происходит от городской сети.
Инвертор преобразует постоянный ток в переменный однофазный 220 В. В некоторых системах функции инвертора и контроллера могут быть объединены в одном устройстве.
Гибридные системы обладают большой устойчивостью, и экономят электроэнергию. Но их можно и разделить по тому же принципу: отдельные обогреватели в доме можно запитать от розеток, работающих на солнечных батареях, остальные — от городской системы энергоснабжения. Если вторую систему снабдить системой автоматического регулирования, то температура в доме будет поддерживаться на требуемом уровне, при этом по максимуму будут использованы возможности солнечной электростанции.
Блиц-советы
- Для эффективности системы энергообеспечения одной установки солнечных панелей недостаточно. Ключевым аспектом является утепление дома, которое целесообразно предусмотреть еще на уровне планирования. Прежде всего, требуется выполнить теплоизоляцию крыши ввиду того, что большая доля потерь энергии осуществляется через кровлю. После крыши необходимо утеплить стены, двери и окна.
- Солнечные генераторы требуют периодического ухода. Раз в полгода их следует очищать от грязи и наслоений. Это обусловлено тем, что загрязненная плоскость способствует снижению эффективности системы.
Комплекты солнечного отопления с сетевым инвертором и тепловым насосом
Солнечные батареи + тепловой насос для отопления дома до 300 кв.м.
Комплект солнечной электростанции:
| Сетевой солнечный инвертор 5 кВт SOFAR 5KTLM-G2 | 60 000 р. | 1 шт. | |
| Поликристаллическая солнечная батарея (панель) 280 вт | 13 000 р. | 24 шт. | |
| Тепловой насос “воздух-вода” 18 кВт | 450 000 р. | 1 шт. |
- Среднемесячная выработка электроэнергии ~ 720 кВт.
- Среднесуточное потребление ~ 24 кВт.
- Мощность солнечных батарей: 6 кВт.
- Мощность одновременно подключенных электроприборов 6 кВт.
- Электрическая мощность теплового насоса: 4.4 кВт
- Максимальная тепловая мощность: 18 кВт
- Объём теплового аккумулятора: 300 литров
- Бойлер горячего водоснабжения: 200 литров
- Рабочая температура теплового насоса: от -25°C до 45°C
Эта солнечная электростанция – хороший выбор для отопления вашего дома с помощью солнечных батарей. Она позволит вам использовать тепловой насос, электрокотел, конвекторы, обогреватели и т.д. мощностью до 6 кВт. Максимальная отапливаемая площадь 300 квадратных метров.
Благодаря сетевому инвертору, входящему в комплект этой солнечной электростанции, обогревательные приборы будут использовать всю энергию вырабатываемую солнечными батареями. Если её окажется недостаточно, недостающая часть энергии будет добавлена из электросети.
В отличии от водяных солнечных коллекторов, которые можно использовать только для отопления и горячего водоснабжения, солнечную электростанцию с сетевым инвертором вы сможете использовать круглый год. В тёплое время года вместо отопления вы сможете использовать: водонагреватель, кондиционер, электроплиту и другие электроприборы общей мощностью до 6 киловатт.
Если возможностей этой солнечной электростанции для вас окажется недостаточно вы можете подключить параллельно до 6 сетевых инверторов, увеличив мощность инвертора до 30 киловатт и мощность подключаемых солнечных панелей до 36 киловатт. Или подключить к электростанции аккумуляторные батареи и обеспечить ваш дом резервным электроснабжением на случай отключения электросети.
Характеристики солнечной электростанции:
- Среднемесячная выработка электроэнергии ~ 720 кВт.
- Среднесуточное потребление ~ 24 кВт.
- Мощность солнечных батарей: 6 кВт.
- Максимальная суточная выработка электроэнергии 42-48 кВт.
- Площадь, занимаемая панелями: 40 квадратных метров.
- Вес солнечных панелей: 468 кг.
- Мощность одновременно подключенных электроприборов 6 кВт.
- Электрическая мощность теплового насоса: 4.4 кВт
- Максимальная тепловая мощность: 18 кВт
- Объём теплового аккумулятора: 300 литров
- Бойлер горячего водоснабжения: 200 литров
- Рабочая температура теплового насоса: от -25°C до 45°C
Для снижения стоимости системы отопления, совместно с солнечной электростанцией можно использовать тепловой насос. Тепловой насос “воздух-вода” использует рассеянное тепло из окружающей среды и преобразует его в нагрев теплоносителя (воды) для отопления вашего дома. В отличии от теплового насоса “вода-вода”, использующего тепло земли, установка которого требует большого объёма дорогостоящих земляных работ, установка теплового насоса “воздух-вода” мало чем отличается от установки обычного кондиционера.
Коэффициент преобразования электрической энергии в тепловую (COP) у теплового насоса “воздух-вода” доходит до 4 при уличной температуре +20°C. Т.е. на 1 киловатт электроэнергии, затраченный на работу теплового насоса, вы получите 4 киловатта тепловой энергии. Но при снижении уличной температуре COP уменьшается и составляет:
- 3.0 при +5 °C
- 2.6 при 0 °C
- 1.9 при – 15 °C
- 1.5 при – 25 °C
Поэтому, для отопления дома площадью до 300 квадратных метров в зимние месяцы, совместно с тепловым насосом необходимо использовать резервный электрический, газовый или твердотопливный котёл.
Тепловой насос “воздух-вода” эффективен в низкотемпературных отопительных системах “тёплый пол“. В высокотемпературных радиаторных системах тепловой насос использовать нецелесообразно, так как он способен нагреть теплоноситель только до 55°C, чего недостаточно для радиаторной системы отопления.
Летом тепловой насос можно использовать для горячего водоснабжения или охлаждения (кондиционирования) вашего дома.
