Снегозадержатели на крышу: металлочерепица, профнастил и другие кровли

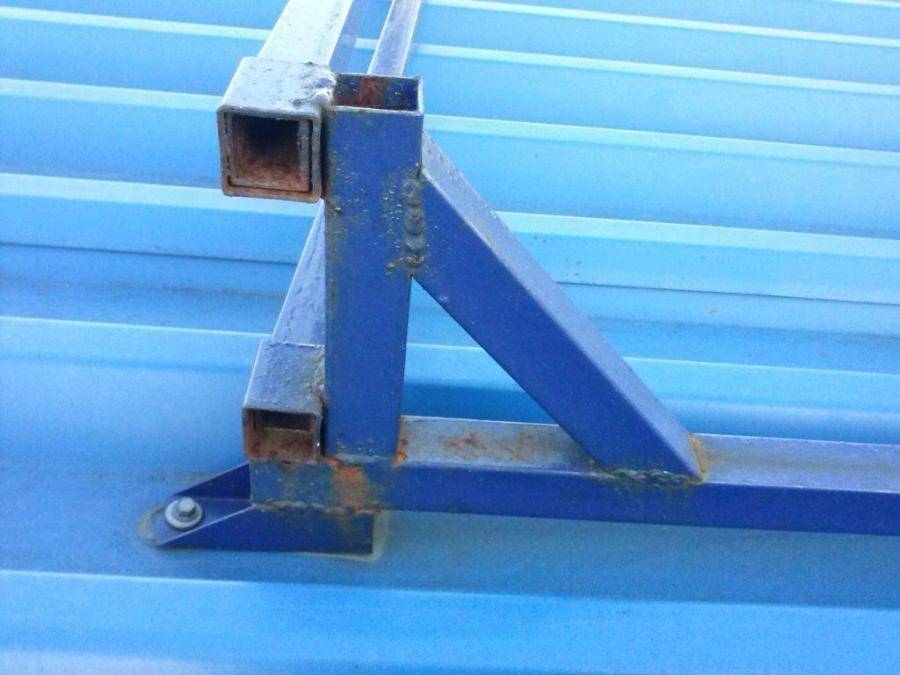

Снегозадержатели на крышу своими руками

Иногда возможности купить и смонтировать снеговые барьеры, произведенные промышленно, нет. Приходится изобретать что-то свое из подручных и вспоминать опыт предков.

Среди примеров можно назвать самодельные конструкции, исполненные методом сварки. В сущности это аналог трубчатых снегозадержателей.

Для фальцевой кровли такую самоделку сделать еще проще – зажимной кронштейн выполняется из одной согнутой или двух соединенных пластин.

Также специалисты-самодельщики в качестве кронштейн – опор для труб – применяют винтовые струбцины и другие механизмы. Опять же это вариант для фальцевой кровли.

При желании точечные снегорезы в виде петли делаются из металлической ленты. Крепятся они зацепами или на саморезах к брусу обрешетки.

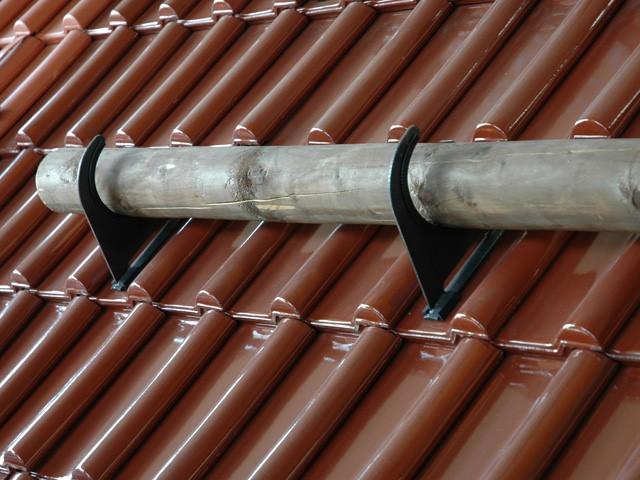

Иногда вместо привычных труб применяют относительно тонкое бревно. Чаще всего такие вариации можно встретить на кровлях из дранки или дерева, однако раздельные оригиналы ставят бревна на специальные крюки на крышах с покрытием металлической черепицей, как на фото.

Ну и, конечно, народная фантазия не обошла стороной оригинальные формы и виды кронштейнов для труб. Нарядные изделия из металла в виде сказочных и реальных животных, цветов и геометрических фигур способны неплохо украсить крышу.

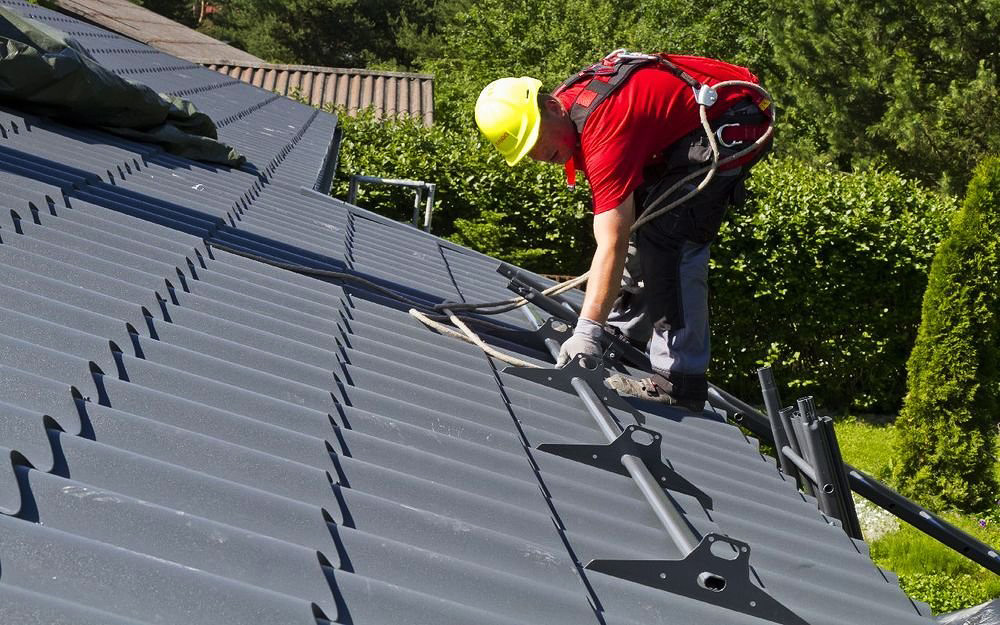

Монтаж снегозадержателей различных типов

В набор трубчатой системы входят: снегозадерживающие трубы, крепежи, шурупы и прокладки. Нужное количество рядов снегоуловителей зависит от длины ската кровли. Крепление снегозадержателей на металлочерепицу производят с соблюдением таких правил:

Нижний ряд держателей устанавливают над несущей стеной здания. Величина расстояния до среза крыши должна составлять не меньше 40 сантиметров, это 2-3 ряд черепицы. На свесе монтировать снегостопоры не следует. В противном случае элемент не будет выполнять свои функции и возрастает риск разрушения кровли.
Крепеж держателей производят на расстоянии около 30 см от боковых кровельных срезов, но не менее. Каркас обрешетки будет принимать на себя всю нагрузку.
На верхние крепежные отверстия накладываются гидроизоляционные прокладки – 7 мм, на нижние – 14 мм. Благодаря разнице высоты прокладок, происходит компенсация перепада, который возникает из-за особенностей структуры и угла наклона профиля.
Кронштейны крепятся на расстоянии друг от друга, не превышающем 110 см. Если имеется необходимость нарастить длину труб, их следует соединить между собой и закрепить саморезами.
Все боковые срезы труб следует герметизировать – потребуется установить герметичные заглушки или расплющить концы.

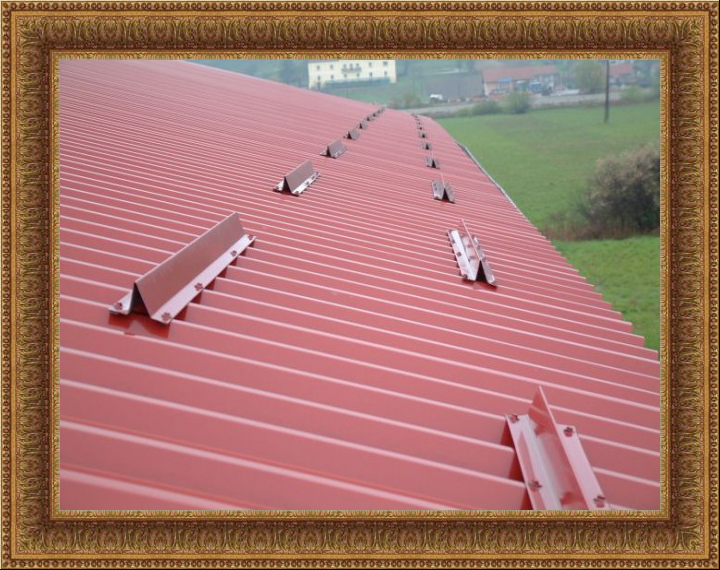

Монтаж уголковых снегозадержателей выполняют над несущими стенами. Крепеж снегобарьера на профлист производится при помощи саморезов. Основная нагрузка придется на верхние края уголков. Рекомендуется использовать для фиксации саморезы, длина которых составляет 5-7 см. Самонарезающие шурупы большой длины нужны для надежного соединения конструкции с расположенной под профилированными листами деревянной обрешеткой. На нижние края уголков не будет приходиться большая нагрузка, поэтому их крепят саморезами меньшей длины.

Если расстояние до обрешетки слишком большое, фиксация выполняется лишь к профлисту.

Полезное видео о том, как произвести крепление снегозадержателей на профлист:

Установка бугельной системы производится в равномерном порядке по всей кровельной поверхности. Схема размещения в каждом варианте индивидуальна, так как на это оказывают влияние конструктивные особенности кровли. В качестве крепежных элементов применяют самонарезающие шурупы. Металлочерепица недостаточно прочная для фиксации точечных элементов. В зонах крепления рекомендуется на обрешетку уложить брусья из дерева. Это позволит сгладить порог высот в профлистах и черепице.

Инструменты для работы

Комплект изделий для снегозадержания.
Шуруповерт.
Набор гаечных ключей.
Электрический лобзик.
Рулетка, шнур и маркер.

Использовать для раскроя стройматериала болгарку не рекомендуют. В противном случае по прошествии времени в местах реза возникнет коррозия, что значительно снизит механическую прочность конструкции. Все системы, выполненные из металла, изготавливаются с защитным полимерным слоем. При работе на повышенных оборотах отрезной диск способен оплавить и разрушить поверхностный слой на трубчатых, уголковых или решетчатых изделиях.

Подготовительные работы

Установка узлов крепления снегозадержателя требует предварительной разметки, которая производится в соответствии с разработанным проектом. Затем через отмеченные точки натягивают малярный шнур, который будет определять линию установки изделий. Процесс монтажа любого типа снегобарьеров не отличается сложностью. Важным моментом является соблюдение техники безопасности – необходимо прикрепить страховочные приспособления.

Чтобы подобрать наиболее подходящий вариант, следует брать в расчет климатические условия и конструктивные особенности кровельного сооружения. Крыши имеют различную площадь, угол наклона и прочность стропильной конструкции. Благодаря правильному выбору снегобарьеров предотвращается образование протечек, а ремонт крыши не требуется на протяжении длительного времени. Простота конструкции позволяет производить самостоятельную установку защитных элементов людям с минимальными навыками в строительстве.

Виды снеговых барьеров

Использование конкретной конструкции зависит от кровельного материала (к примеру, для фальцевой металлочерепицы Ruukki и российского профиля производства Гранд Лайн используются разные снеговые барьеры), угла наклона ската и особенностей климата.

Выделяют:

металлические изделия из гнутого листа, имеющие две детали – полку для монтажа снегозадержателей на металлочерепицу и насадку с треугольным профилем для удержания снежных пластов;
трубчатые снегозадержатели. Состоят из Т-образных креплений с отверстиями для одной, двух или большего количества трубок. Как правило используется для фальцевых кровель;
решетчатые снегозадержатели. Монтируются при помощи упорных уголков, выпускаются в виде перфорированных пластин и сварных (штампованных, кованых) решеток;
точечные стопоры для снега. Есть снегостопоры-крюки. Монтируются как правило на мягкую кровлю, крепятся непосредственно к сплошной обрешетке под настил. Отдельно можно рассмотреть польские снегорезы в виде изогнутых пластин («подковы»). Выпускаются также прозрачные стопоры из поликарбоната и аналогичных материалов (для прозрачных кровель и покрытий, к которым трудно правильно выбрать нужный цвет).

Невзирая на различия в конструкции и виде, функция устройств одна – дозировать сход снега с крыши, не позволять ему сваливаться крупными цельными пластами, разбивать основную массу на раздельные фрагменты.

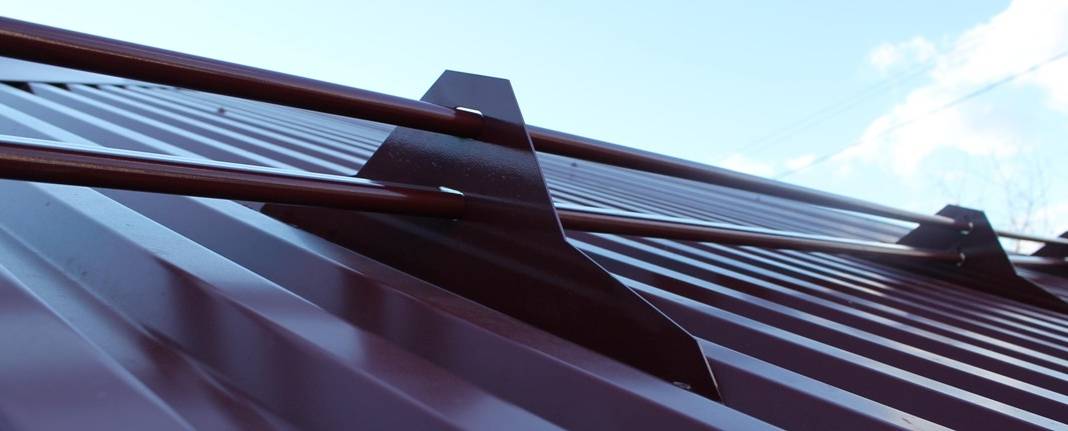

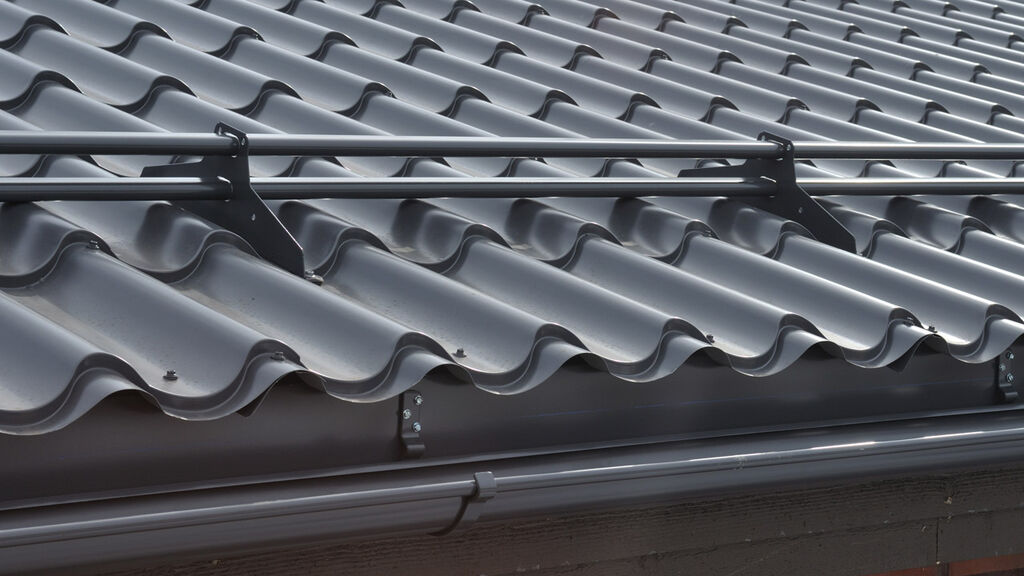

Установка трубчатого снегозадержателя

Монтаж снегобарьера возможен на любом этапе монтажа кровельного покрытия, а иногда и после. Это зависит от материала. Использование профлиста, металлочерепицы и фальцевой кровли в этом плане очень удобно — на кровлю из этих материалов элементы безопасности устанавливаются как до монтажа кровельного покрытия, так и после. Но стоит помнить, что установка снегоудерживающих конструкций на уже смонтированное покрытие не рекомендуется, так как сопровождается некоторыми трудностями. Монтаж снегозадержателей на полимерную, композитную и натуральную черепицу возможен лишь до установки кровельного материала.

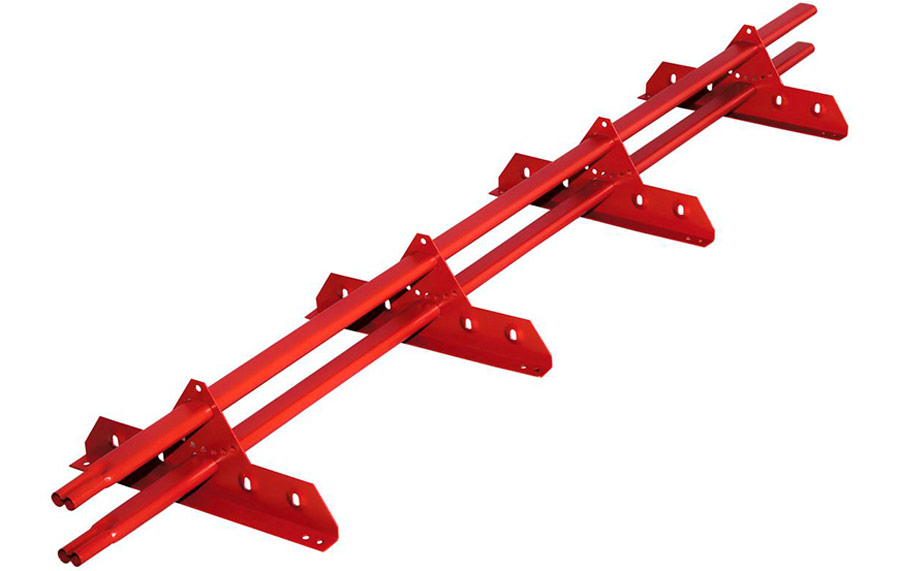

В комплект со снегозадержателем входит:

овальная труба, 2шт;
универсальный кронштейн (для метрового снегозадержателя потребуется 2шт, для трёхметрового — 4шт и так далее);
крепёжные элементы;
уплотнители из пластиката.

Первый этап установки снегозадержателя не зависимо от типа кровли и покрытия — монтаж кронштейнов.

Монтаж кронштейнов на разные виды кровельных материалов

Крепление кронштейнов на металлочерепицу, профнастил и битумные материалы
Принципы крепления кронштейнов на различные покрытия практически не отличаются

Кронштейны следует устанавливать на расстоянии не более 1100мм. Различные крепёжные элементы позволяют монтировать их на любые типы кровли

Есть важное условие: кронштейн крепится к обрешетке строго вниз волны. И далее в его отверстия помещаются трубы снегобарьера, края которых не должны выставляться из кронштейна более чем на 300мм

Количество рядов снегозадержателей

Необходимое количество снегозадержателей вычисляется исходя из следующих характеристик кровли:

угол наклона;
снеговой район региона, где планируется установка кровли;
расстояние между кронштейнами.

Таблица для вычисления количества снегозадержателей

Соединяем в таблице все полученные значения для рассчитываемого объекта и получаем максимальную длину ската, снеговую нагрузку которого выдерживает один ряд снегозадержателей. В случае если получившаяся цифра незначительно меньше длины ската, потребуется два ряда снегозадержателей, если же меньше более чем в 2 раза — то число необходимых рядов увеличивается до трёх и так далее. Рассчитаем количество рядов снегозадержателей, например, для Санкт-Петербурга. Он относится к третьему снеговому региону. Длину ската возьмем 6 метров, угол наклона — 30°, а монтаж кронштейнов запланируем на расстоянии 800мм. Исходя из данных таблицы видим, что полученное значение равно 7,2м. Это означает, что в данном случае одного ряда снегозадержателей будет вполне достаточно.

Инструменты, необходимые для монтажа снегозадержателей

шуруповерт;
бита 13мм;
ключ 13мм, 2шт;
сверло 6мм;
рулетка;
карандаш.

В заключение отметим, что монтаж снегозадержателя — процесс несложный, но требующий знания некоторых нюансов. Если у вас остались вопросы, специалисты нашей компании совершенно бесплатно проконсультируют вас:

Звоните: 8 (800) 551 3525 (звонки бесплатны)Пишите: zakaz@centermk.ru

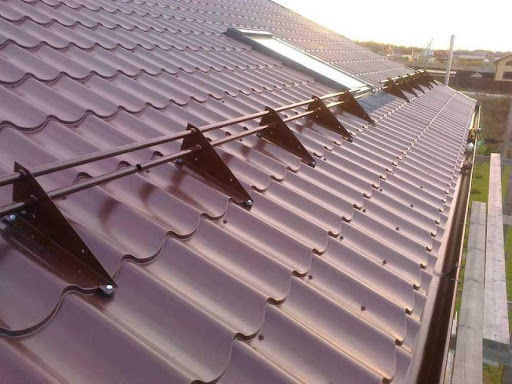

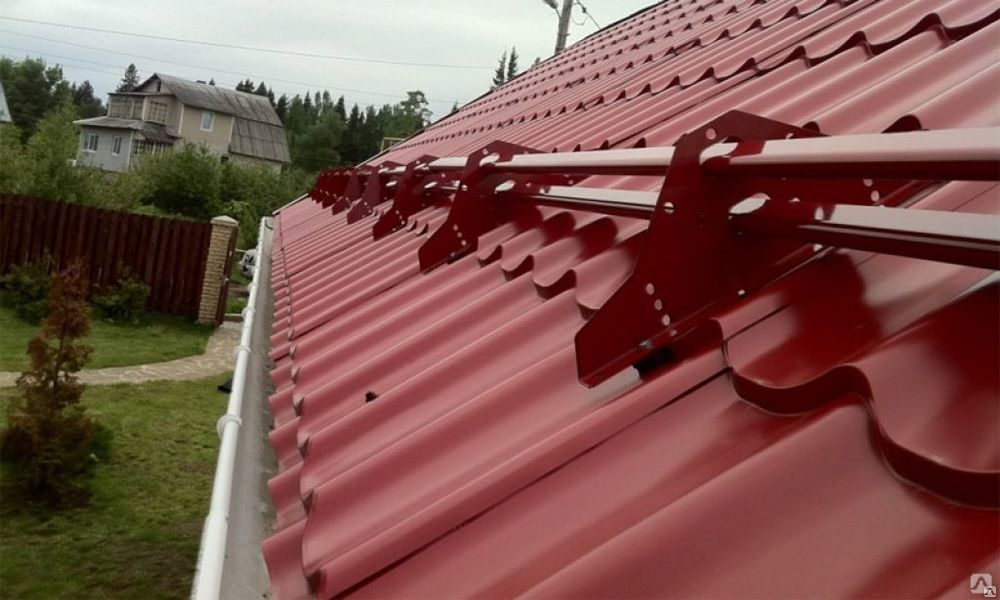

Трубчатые снегозадержатели для металлочерепицы

Комплектация трубчатого снегозадержателя для металлочерепицы состоит из трубы, специальных кронштейнов, шурупов 8х50 мм и уплотнителей 7 и 14 мм. Число защитных рядов рассчитывается в зависимости от того, какую длину имеют скаты: если она не превышает 5 м, достаточно будет одного ряда. При большей длине монтаж второго ряда проводится на расстоянии 3 м от первого, который всегда располагается над несущей стеной здания. Дистанция до краев свеса берется от 40 см (это третий или четвертый ряд черепицы).

Монтаж трубчатых снегозадержателей для разных кровель

Порядок работы:

Просверливание отверстий под опоры. Чтобы разметить точки сверления, кронштейн необходимо приложить к поверхности металлочерепицы, добиваясь упирания его верхнего среза в предыдущий ряд профилированной черепицы

Важно, чтобы линия разметки располагалась над обрешеточным брусом, берущим на себя всю нагрузку. Просверливание отверстий под опоры

Просверливание отверстий под опоры

Укладка уплотнителей. После того, как отверстия проделаны, в них нужно уложить прокладки. Для верхнего отверстия используется уплотнитель на 7мм, для нижнего – на 14 мм. За счет разницы высоты достигается компенсация перепадов профилей металлочерепицы.

Установка и прикручивание кронштейнов. Они монтируются на расстоянии 110 см друг от друга. В качестве крепежного материала можно использовать только специальные оцинкованные саморезы, оснащенные пресс-шайбами.

Установка и прикручивание кронштейнов

Установка трубы в отверстия опор. По каждому из краев труба может выглядывать не более, чем на 30 см. Если ее необходимо нарастить, для этого имеется специальный фитинг.

Герметизация трубных торцов. Для этого конец можно либо расплющить, либо оформить герметичной заглушкой. Второй вариант более предпочтителен по эстетическим соображениям.

Отдельные производители металлочерепицы снимают с себя гарантийные обязательства в случае установки снегозадерживающих систем. Этот момент следует уточнить перед началом работы.

Монтаж трубчатых снегозадержатей на металлочерепицуИнструкция по монтажу трубчатых негозадержателей

О том, почему так важно выполнить монтаж снегозадержательной системы

На сегодняшний день российские строительные рынки предлагают достаточно большое количество различного кровельного покрытия и дополнительных элементов безопасности, в число которых входят и снегозадержатели. Хозяину дома без опыта достаточно сложно разобраться в подобных системах и сделать правильный выбор.

Наглядный пример работы снегозадержания.

Существует мнение о том, что монтаж снегозадержательных систем для металлочерепицы способен испортить внешний вид кровли. Однако стоит знать, что современные производители настолько преуспели, что:

Занимаются выпуском моделей трубчатых задержателей снега для металлочерепицы без сварных швов.
Задержатели снега и их составные элементы являются идентичными по цвету с кровельным покрытием, в связи с чем их практически не видно. Следовательно, они не будут портить внешний вид кровли и дома в целом.

Почему обязательно необходимо выполнить монтаж снегозадержателей для своего дома?

В зимний период времени на кровле будет скапливаться достаточно большое количество снега
Взяв во внимание климатические особенности России (оттепели, которые резко сменяются сильными морозами), может возникнуть опасная ситуация, в которой резко сойдет вся снежная шапка.
Избыточное образование ледяных глыб и сосулек (по той же самой причине), которые способны не только лишь повредить водосточную систему (к примеру), либо автомобиль, который стоит у дома, но и причинить угрозу жизни некоторых людей.

Следовательно, в процессе укладке металлочерепицы достаточно важной является установка снегозадержателей. Следовательно, в процессе укладке металлочерепицы достаточно важной является установка снегозадержателей

Следовательно, в процессе укладке металлочерепицы достаточно важной является установка снегозадержателей. Основные функции подобных систем:

Основные функции подобных систем:

Препятствование сходу снежной лавины с кровли.
Создание условий для самостоятельной уборки снега.
Защита от падающего кровельного материала при ремонтных работах, технических неисправностях либо сильном порывистом ветре.

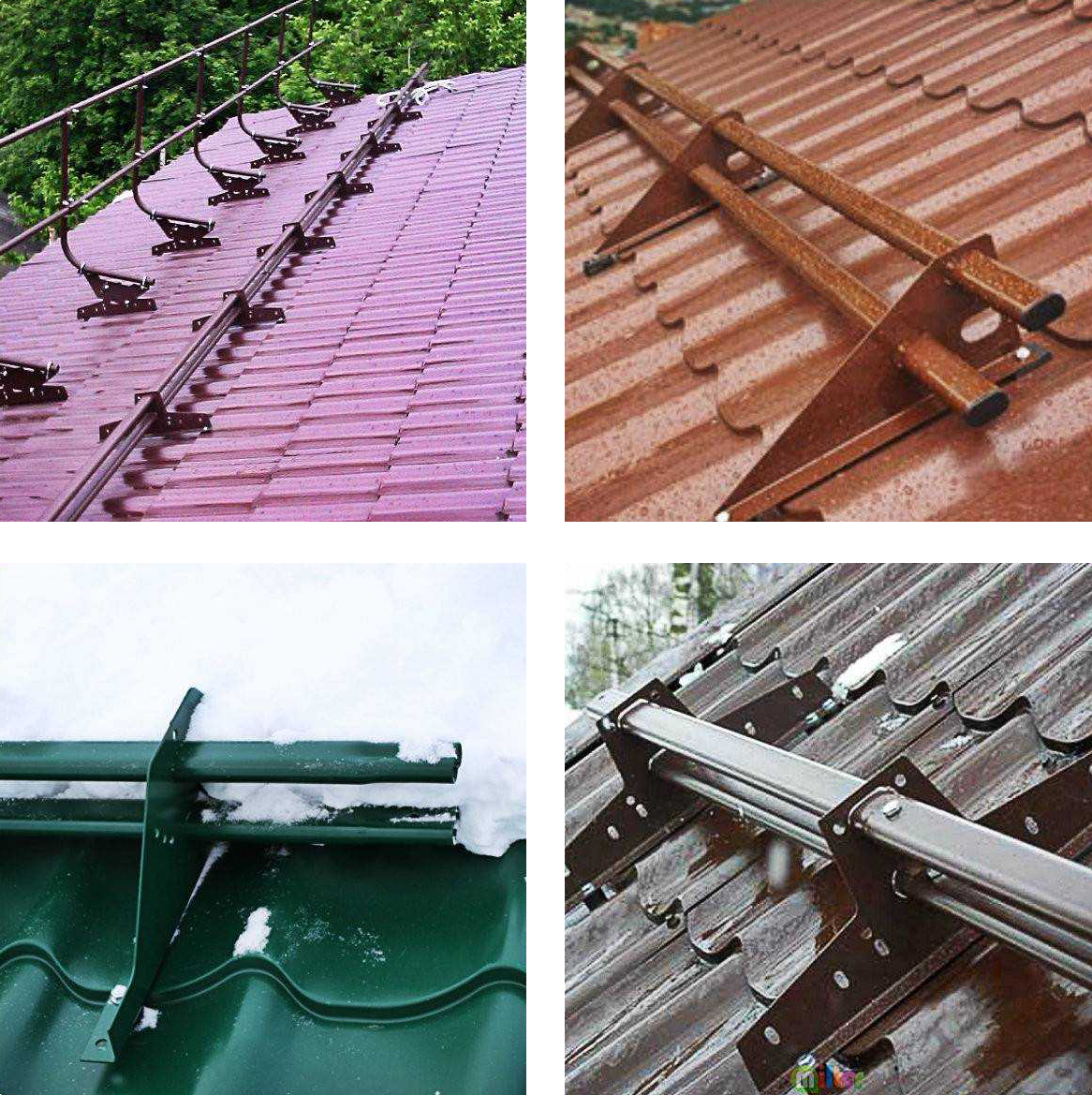

Виды снегозадержателей: уголковые, решетчатые, трубчатые.

На российском строительном рынке на сегодняшний день без особого труда можно будет найти следующие виды снегозадержательных систем:

Решетки, которые задерживают снег.
Снегозадерживающие трубки.
Бревно, задерживающее снег.
Уголок снегозадержания.
Снегозадерживающий бугель.

В таком многообразии достаточно сложно не ошибиться и сделать правильный выбор для того, чтобы выполнить монтаж надежного задержателя снега для металлочерепицы.

Есть смысл рассмотреть основные недостатки и преимущества каждого из видов снегозадержателей.

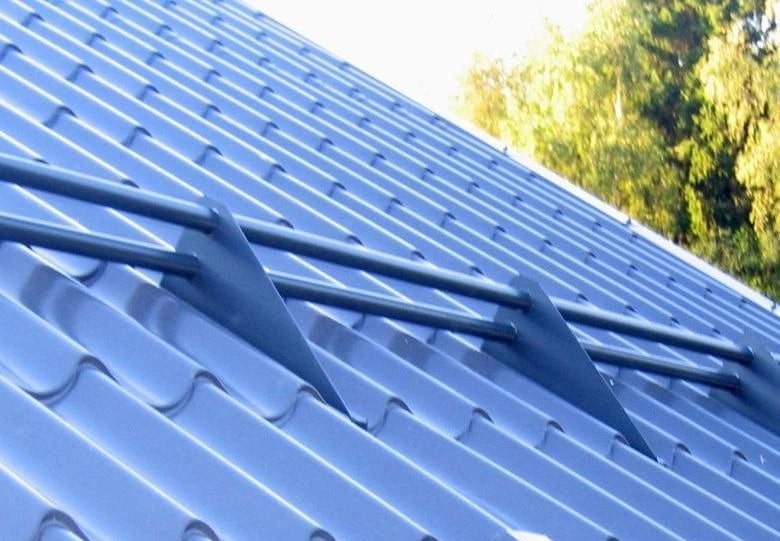

Правила установки трубчатых снегозадержателей

Схема установки трубчатого снегозадержателя.

Установить данные противообвальные системы можно как на только строящуюся крышу, так и на готовую. Они могут располагаться на крыше в шахматном порядке и горизонтально в одну или несколько линий. Устанавливают их над мансардными окнами, подъездами или пешеходными дорожками. Ни в коем случае их нельзя размещать над карнизным свесом.

Трубчатые снегозадержатели крепятся перпендикулярно к обрешетке специальными кронштейнами, которые помимо крепежной функции, играют роль распределителя равномерной нагрузки на стропильную систему, что предотвращает “вырывание” снегозадержателей с крыши. Непосредственно кронштейны закрепляются саморезами по металлу. Они должны располагаться в местах, где находятся несущие стены. Расстояние между креплениями напрямую зависит от угла наклона крыши и длины ската. Обычно это где-то 0,5 м или 4 крепления на 3 метра. Монтировать их следует стык в стык, при этом необходимо выставлять их точно по уровню.

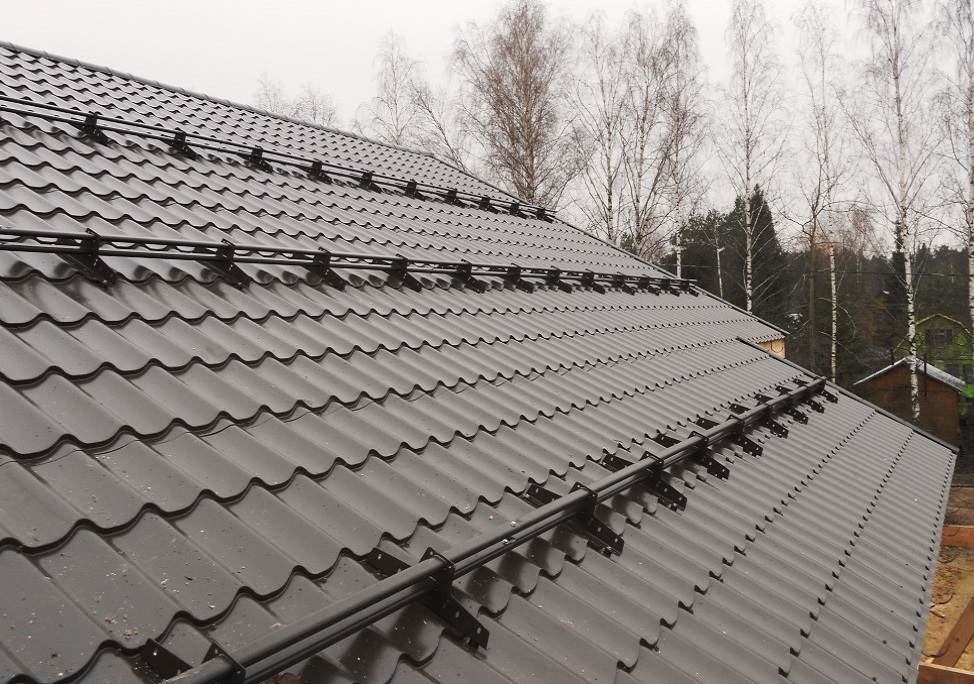

Если скат на кровле длинный, то такие системы безопасности необходимо устанавливать в несколько рядов. Когда осуществляется установка трубчатых снегозадержателей. между кровельным материалом и опорами должны быть размещены резиновые шайбы. Такая мера позволит обеспечить герметичность в местах, где проходит крепеж и предотвратит возникновение протечек. Кроме того, такие шайбы позволяют регулировать плоскость установки.

Принцип действия

Говоря о том, для чего на крыше нужны эти снегозадержатели, нужно также учитывать принцип действия таких систем для кровель дома.

Опираясь на принцип действия, различают 2 типа устройства.

Барьеры. Уловители создают барьер. Конструкция блокирует схождение и падение снежной массы. Но параллельно через ограждение могут проходить потоки воды, направленные в водосточную систему. Тут делают вертикальные сплошные стенки, которые и выполняют функцию барьерного ограждения.
Разрезатели. Здесь конструкция включает в себя снегорезы. С их помощью большая снежная масса делится на несколько ручейков. То есть размеры лавины становится намного меньше. Их падение на человека или какое-либо имущество вряд ил может нанести вред.

Выбирая снегозадержатель по его принципу действия, нужно отталкиваться от того, насколько часто и в каких объёмах выпадает снег, а также какую конструкцию имеет кровля.

При подборе к уловителям предъявляют несколько требований:

конструкция не должна препятствовать протеканию дождевой и талой воды;
система не нарушает герметичность настила на крыше;
из-за задержателя не должны накапливаться большие объёмы снега, негативно влияя на внешний вид постройки.

Конструкцию следует надёжно установить на кровле, а прочности должно быть достаточно, чтобы удержать внушительный снежный ком.

Крепление снегозадержателей на металлочерепицу и другие виды кровельного покрытия

Различают три основных вида монтажа: пробивной, подвисной и зажимной (только для фальцевой кровли). Пробивной применяется для всех видов мягкой кровли и металлических покрытий – традиционной металлочерепицы, профлиста, плоских листов. К кровле из керамической черепицы и других относительно хрупких материалов снегозадержатели крепят подвесным способом.

Пробивной способ монтажа

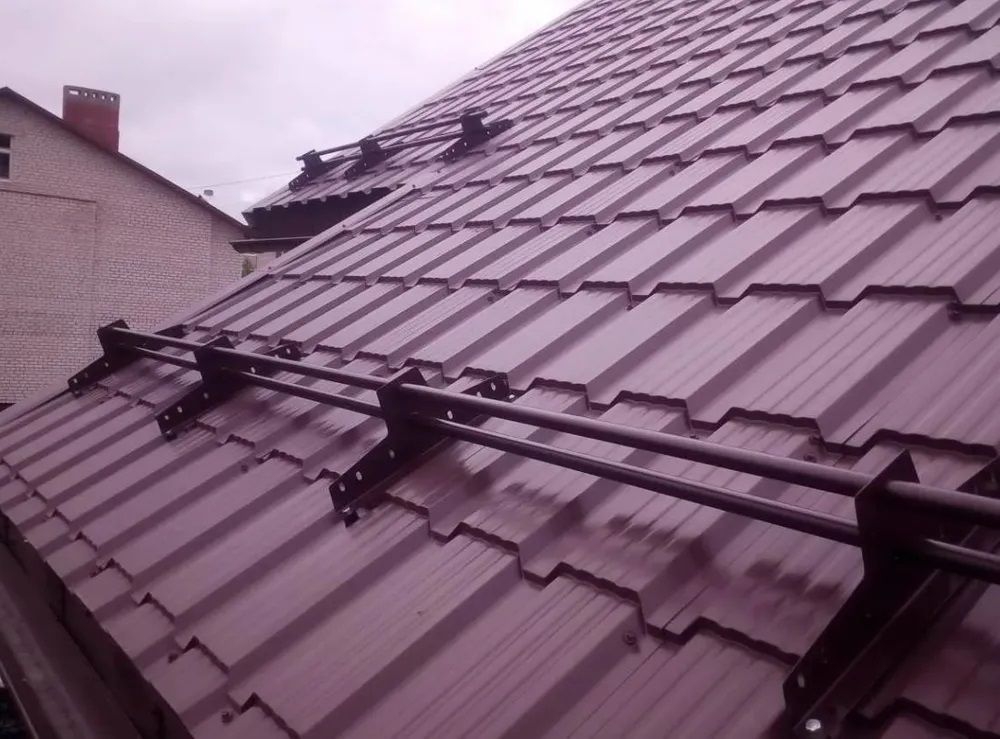

Наиболее популярные универсальные трубчатые снегозадержатели крепятся на двух и более Т-образных кронштейнах. Типичные расстояния между этими кронштейнами приведены в таблице 1.3 – 800 и 1100 мм. Иногда производители рекомендуют другие значения.

Схема монтажа кронштейнов и трубок для такой модели показана ниже.

Важно: при креплении саморезы обязательно должны пройти в брус обрешетки!

На иллюстрации видно, что для компенсации перекоса кронштейна слева подложена вставка. Обычно для нее используется плотная резина или другой слегка упругий, не подверженный атмосферной коррозии материал.

Еще один важный момент: кронштейны всегда устанавливаются во впадине волны, в наиболее близких к обрешетке местах.

Итак, последовательность установки снегозадержателя на крышу из металлочерепицы:

рассчитать потребное количество и выбрать схему расположения;
наметить места установки, проверить наличие под ними бруса обрешетки;
просверлить отверстия под крепеж;
с помощью саморезов и упругих вставок нужной высоты зафиксировать кронштейны;
вставить в отверстия кронштейнов трубки.

При капитальном ремонте крыши перед установкой снегозадержателей лучше усилить обрешетку!

Для лучшего понимания процесса монтажа рекомендуем посмотреть видео по установке модифицированного (двойного) трубчатого варианта.

Для уголковых снегозадержателей монтаж даже проще.

На видео, в отличие от приведенного чертежа, не всегда очевиден процесс обязательно установки крепления, планки с L-образным профилем. Ее монтируют для лучшего удержания снежного барьера, а также для усиления мест крепления уголкового барьера к металлочерепице.

Аналогично пробивным способом крепятся точечные снегорезы. Инструкция приведена на примере подковообразной модели (польского снегореза). Крепление снегозадержателей в этом случае на металлочерепицу выполняется в четырех точках по двум соседним гребням волны.

Тот же принцип используется и при монтаже снегорезов из поликарбоната. Основное отличие – они «седлают» гребень волны.

Подвесной монтаж

Как уже было сказано, такой метод монтажа используют для хрупких кровельных материалов – керамической черепицы, сланца, шифера.

К сожалению, смонтировать снегозадержатели при таком покрытии можно только при первичном устройстве кровли или ее капитальном ремонте, поскольку крепить кронштейны предполагается непосредственно к обрешетке, до укладки листов покрытия.

Каждый кронштейн крепится в двух точках к брусу обрешетки, находящемуся выше уже смонтированной панели и обязательно помещается во впадине волны.

Если монтаж снегозадержателей с подвесными кронштейнами на металлочерепицу осуществляется в процессе ремонта, можно использовать кронштейны с зацепами, как показано на видео.

Интересно выглядит установка точечных снегозадержателей (бугелей) на керамическую кровлю. Под кромку выше расположенной панели ставится зацеп бугеля, далее панель опускается, прижимая пластину, и после этого снегорез фиксируется зажимом.

Зажимной монтаж на фальцевой кровле

Подробно процесс установки кронштейна для универсального или модифицированного трубного снегозадержателя показан в видеоролике.

Опорная часть кронштейна ставится так, чтобы места для зажимов располагались на брусе обрешетки, как показано на иллюстрации выше.

Интересная особенность данного типа монтажа – она сохраняет герметичность кровли, поскольку листы фальцевого покрытия не пробиваются. Однако она же накладывает ограничения – можно смонтировать только снегозадержатели с кронштейнами, трубчатые или решетчатые. Уголковые или точечные здесь не подходят.

Как устанавливать снегозадержатели на профнастил?

При выборе конструкции снегозадержателей, особо следует обратить внимание на прочность и надежность их кронштейнов, ведь именно на них приходится основная нагрузка. Кронштейн снегозадержателя должен быть выполнен из прочного металла, иметь достаточно большую площадь опирания и выдерживать нагрузку порядка 250-300 кг на каждую опору

Делайте разметку перед монтажом

Перед тем, как установить снегозадержатели на крышу, необходимо разметить план их монтажа. Особенно это касается точечных конструкций.

Обычно устанавливают снегозадерживатели на крутых скатах кровли или там, где скат кровли выходит на пешеходную зону или проезжую часть. Снегозадержатели, рассчитанные на удержание большой снеговой массы, не рекомендуется устанавливать на карнизном свесе, лучше монтировать их в районе расположения несущей стены.

На длинных кровельных скатах снегозадержатели устанавливаются в несколько рядов с интервалом 2,5–3,5 м. Крепят опоры снегозадержателей к обрешетке стропильной системы саморезами с резиновыми прокладками, ввинчивая их прямо через металл профиля кровельного покрытия. Если расстояние между креплениями больше шага обрешетки, ее необходимо расширить.

Цена снегозадержателей для профнастила

Многие производители кровельных профнастилов изготавливают, кроме самого профилированного листа, все необходимые элементы кровельного покрытия, в том числе и различные снегозадерживающие устройства. Поэтому купить снегозадержатели для профнастила можно или в одном из супермаркетов строительных материалов, или непосредственно у производителя. Ниже в таблице приведены среднерыночные цены на некоторые из них.Снегозадержатели для профнастила — цена изделий трубчатой конструкции

Наименование	Длина, мм.	Стоимость, руб.
Снегозадержатель трубчатый «Вегасток»	3000	1300
Снегозадержатель трубчатый «Вегасток»	1000	800
Снегозадержатель трубчатый окр. «Вегасток»	3000	1500
Снегозадержатель трубчатый «ВORGE»	3000	1900
