Смотровой люк в ванной под плитку

Обобщение по теме

Несмотря на то обстоятельство, что в линейке представленных товаров каждый производитель выпускает люки разных размеров, практически все предлагают услугу изготовления изделий на заказ. Эту возможность нужно учитывать, если присутствует необходимость довольно четко подогнать размеры створок к уже готовому ревизионному проему. Такое решение позволяет обеспечивать удобный доступ к трубам, к счетчикам воды, к другим инженерным коммуникациям с одной стороны, с другой – сделать этот доступ максимально незаметным. Что очень актуально для современных стилистических концепций декора.

Устанавливаем ревизионный люк под плитку в сантехнический шкаф

Шаг № 1

Начинаем с сооружения каркаса сантехнического короба, который закроет сливные трубы канализации, счетчики воды, водонагреватель и прочие элементы системы водоснабжения.

Инструкций, как собрать сантехнический короб — множество, поэтому не будем описывать их заново

Основные правила указаны на сайте производителя строительных материалов «KnauF» Обращаем внимание на 4 важных рекомендации, которые имеют отношение к дальнейшей установке люков:

Шаг № 2

Определяем место, где будет установлен ревизионный люк. Необходимо обеспечить удобный доступ для обслуживания и замены счетчиков воды, кранов, фильтров и водонагревателя. Чтобы правильно разместить люк, предлагаем следующий алгоритм:

Частые ошибки

Шаг № 3

После того, как определили расположение люка, строим из алюминиевых профилей каркас, в который он будет установлен. Учитывайте, что его размеры должны быть на 2-5 мм по ширине и высоте больше размера люка, чтобы его легко было вставить.

Шаг № 4

Устанавливаем люк в подготовленный проем и фиксируем с помощью саморезов и монтажной пены. Наружный край рамы устанавливаем в один уровень с профилем и после обшивки каркаса одним слоем гипсокартона, дверца и каркас будут в одной плоскости. Если каркас обшиваете в два слоя, край рамы люка выставляется по плоскости первого листа ГКЛа, после прикручивания второго листа, он будет в плоскости с дверцей люка. Петля люка всегда должна располагаться строго вертикально! Иначе дверца может самопроизвольно открыться, сломать петлю, повредить отделку вокруг люка, или сантехническое оборудование. При нарушении этого правила, люк лишается гарантии.

Шаг № 5

Теперь зашиваем пространство сантехнического шкафа, вокруг проема, листами ГКЛ, или ГВЛВ. Можно изготовить короб и зашить его листами ГКЛа, оставив свободным проем под люк, а уже затем вставить люк и зафиксировать его в проеме.

Шаг № 6

После обшивки гипсокартоном, приступаем к облицовке люка и сантехнического шкафа керамической плиткой. Для наклейки облицовочного материала, производители ГКЛВ и ГКЛ рекомендуют использовать эластичные клеи с высокой адгезией. Три условия, обязательных к исполнению:

Не забудьте, после открытия дверцы, снять груз со внутренней стороны, который повесили перед облицовкой. Лайфак от нашего эксперта:

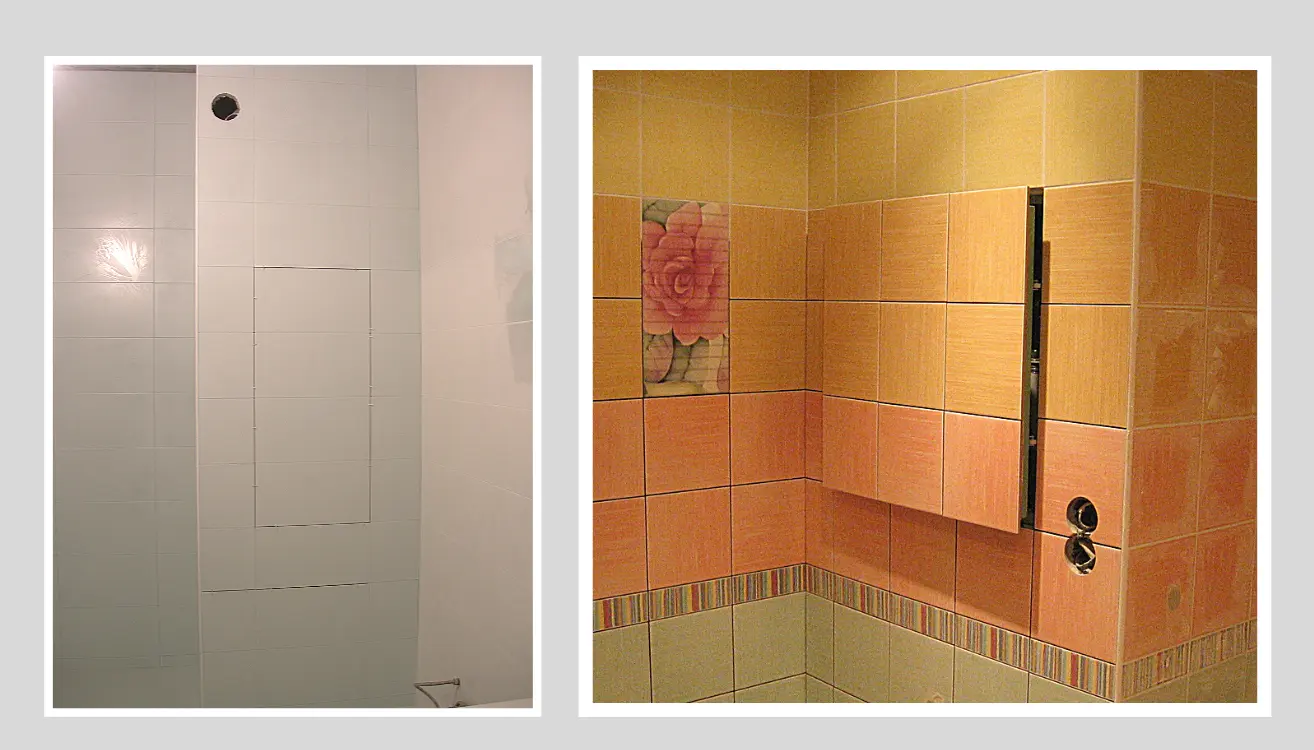

После укладки плитки, получится вот такой результат. Как видно на фото, остается только затереть межплиточные швы.

Из-за того, что нажимной замок был заблокирован перед облицовкой, открыть люк нажатием не получится. Для первоначального открытия, воспользуйтесь присоской, которая поставляется в комплекте. В случае, если у вас фактурная плитка и вакуумная присоска не фиксируется, есть несколько способов открыть люк:

Открыв люк, необходимо очистить дверцу и раму от излишков высохшего клея, а также замок и петли от пыли. При необходимости, смазать силиконовой смазкой. В противном случае, дверца будет туго открываться, или не будет фиксироваться в закрытом состоянии замком.

Советы по выбору

Люки ревизионные настенные под плитку представлены в большом ассортименте в строительных магазинах.

Перед их покупкой рекомендуем обратить внимание на следующие технические моменты:

Разновидность. Существует три типа открывания дверей: распашные, раздвижные и съемные. Модель выбирается в зависимости от условий эксплуатации лючка. Самый популярный — распашной вид, но в узкие помещения его будет сложно монтировать. В таких случаях лучше использовать съемные и раздвижные варианты.
Механизм открывания. Нажимные замки бывают двух типов: магнитные и мебельные. Первый вариант более современный, он разрабатывался специально с учетом условий эксплуатации люков. Мебельный замок не рассчитан на большое количество взаимодействий, но допустим при монтаже в квартире, а не в общественном помещении.
Материал уплотнителя. В качестве уплотнителя используют резиновый, ворсовый и лепестковый материал. Резиновый хорошо применять в помещениях с высокой влажностью, ворсовый отлично защищает от попадания пыли, лепестковый справляется с обеими задачами.

Крепление ревизионного люка длинными шурупами

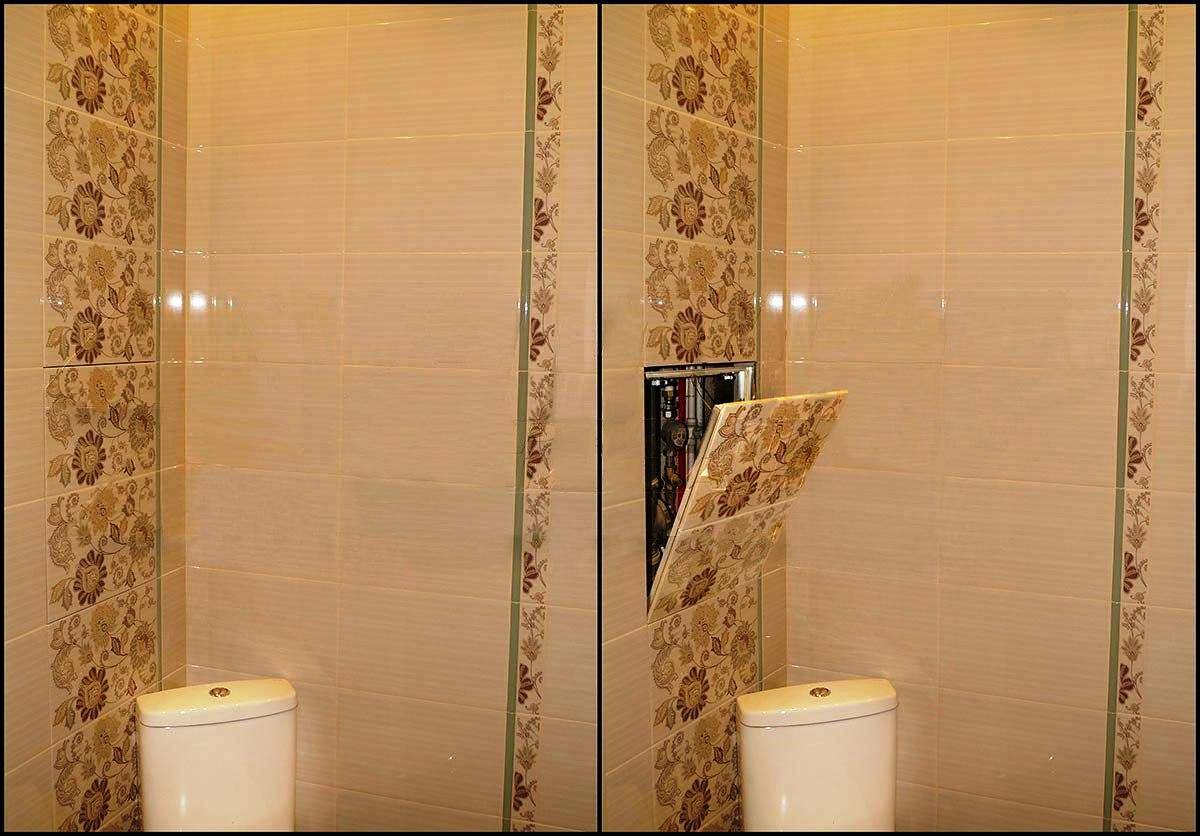

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Работа выполнена. Осталось затереть швы – но об этом немного позже, так как эта процедура одинакова для всех типов установки ревизионных люков под плитку. Аналогичный порядок изготовления дверцы из фанеры или OSB плиты – в зависимости от того, что стало основанием для декоративного слоя.

В чем суть люка-невидимки

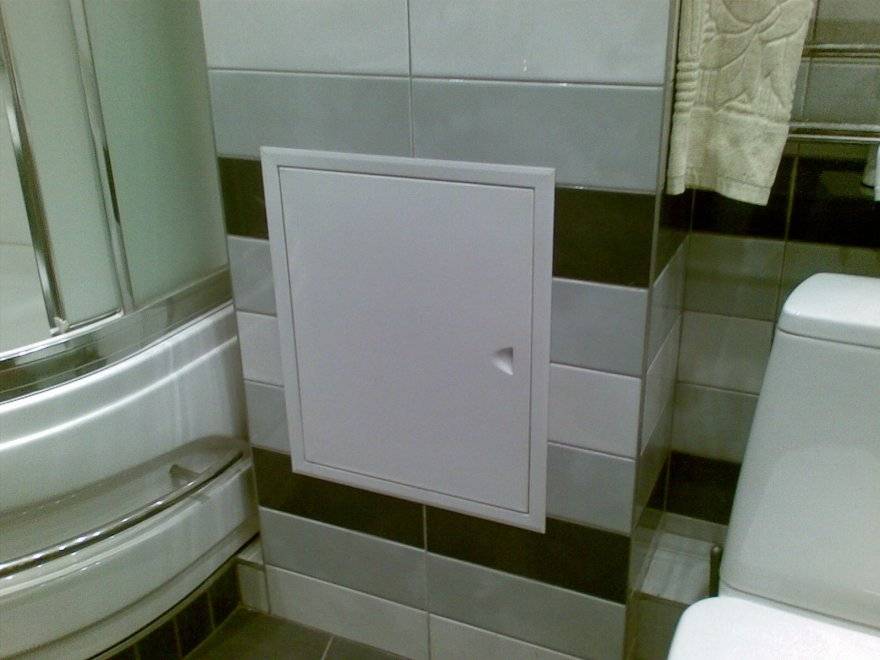

Пластиковые ревизии уже стали безнадежно устаревшими. Спрятанные люки предлагают функциональность, открытый доступ к коммуникациям и высокую эстетику.

Так что получается целостная картина, а люк не выделяется на фоне остальной облицовки санузла и при этом легко открывается.

Конструкция

Невидимая ревизия состоит из следующих частей:

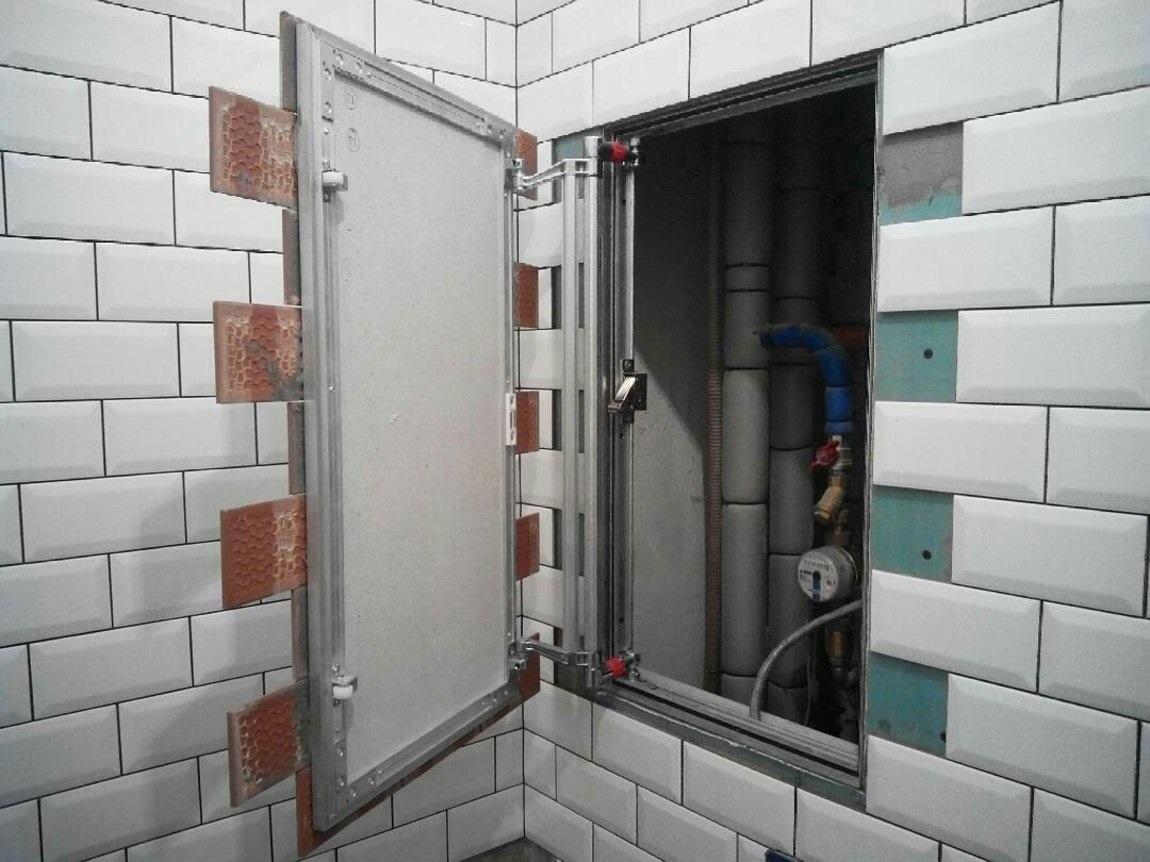

Рама и дверца из алюминия. Алюминий – легкий и вместе с тем прочный материал. Рама должна быть прочной, чтобы выдержать нагрузку керамической облицовки вместе с плиточным клеем.
На дверцу установлена гипсоволоконная панель

Такая панель имеет высокую адгезию с керамической плиткой, она радует влагостойкостью, что немаловажно для ванных комнат и туалета.
Усиленная петля, магнитный замок, защелки. В зависимости от принципа работы замка и петель различают несколько типов скрытых ревизий.

Что учитывать при выборе

Выбор люка для плитки обуславливается двумя основными факторами:

необходимостью обустроить удобный доступ к коммуникациям;
рисунком и форматом плитки.

Также учитывайте сторону открывания люка. Традиционно ревизии открываются влево или вправо. Посмотрите, не будет ли открытая дверца задевать туалетный бачок, какую-то полочку или касаться облицовки на другой стене. Если туалет узкий, потребуется вертикальное открытие дверцы вверх или вниз.

Обратите внимание
Покупая ревизию, убедитесь, что вы купили вариант с нужным вам открыванием.

На что стоит обратить внимание при выборе

Перед покупкой люка сначала хорошо продумайте для каких целей он будет использоваться. Маленький размер, например, 10х10 см подойдет только для фиксирования показаний приборов. Размер 20х30 см точно соответствует размеру стандартной кафельной плитки.

Преимущество «невидимок» заключается в полном слиянии крышки люка со стеной, благодаря чему отделка стен выглядит цельной, нетронутой.

Если же вы будете монтировать люк под ванную, и вы хотите в случае протечки иметь доступ к месту аварии стоит выбрать размер побольше. Как правило, для таких целей следует брать модели размером от 40х60 см. Также для этих целей можно устанавливать в коробе или в экране под ванной сразу несколько люков, чтобы иметь доступ к канализационным трубам со всех сторон. В этом случае вы можете покупать варианты размером 40х40 см.

Сложность нахождения сантехнического люка увеличивается, если у дверцы нет ручки. Такие модели обычно имеют нажимной способ открывания.

В первую очередь вам необходимо будет отметить место, где будет располагаться устройство.
Затем выполните необходимые замеры, чтобы избежать кривизны и неточности линий. Обязательно используйте строительный уровень, лучше всего лазерный.
Далее под нужные размеры сделайте основание и рамку. Для этих целей лучше воспользоваться алюминиевым профилем. Он продается в строительных магазинах и имеет различные размеры. Установите рамку.
Приступайте к изготовлению дверцы. Основание ее лучше делать из гипсокартона. Он долговечен и не боится влаги.
Подготовьте отверстия в дверце, в котором вы будете крепиться петельный механизм. Используйте для этих целей сверло. Отступите от краев дверцы по 1 сантиметру.
Затем соедините петли с дверцей. Для этого приложите ее к раме и отметьте на ней место, где вам необходимо сделать отверстия для крепления механизма.
Закрепите петли в раме и повесьте люк

Обратите внимание, чтобы дверца люка была расположена ровно. Она не должна возвышаться над стеной

Между ними должен остаться небольшой зазор для облицовки стены и легкого открывания дверцы.
Закрепите дверцу болтами, и при желании можно перейти к ее облицовке.
После этого можно приступить к монтажу нажимного механизма.

Чем больше ревизионный люк, тем шире зона охвата и возможность ремонтных работ.

Итак, люк уже приобретен, короб под него сделан, осталось его только установить. Рассмотрим особенности его монтажа. В первую очередь потребуется правильно выбрать вид крепления, который будет использоваться при монтаже люка. Если он крепится на алюминиевый профиль, то используйте саморезы. Если на бетон или кирпич, то бетонные анкера. А в том случае если не подходит ни то, ни другое, то используйте жидкие гвозди.

Хорошо, если в открытую техническую область попадут все значимые соединения труб, запорные краны и приборы, требующие регулярного обслуживания.

Затем в заранее подготовленной нише установите профиль, и закрепите каркас люка при помощи саморезов. Просверлите в рамке люка отверстия для ее монтажа на профиле. Установите люк и откройте дверцу. Проверьте с помощью уровня ровно ли установлена вся конструкция. Теперь зафиксируйте.

При установке конструкций, обслуживающих несколько приборов, следует помнить, что кроме ежемесячного снятия показаний с приборов учета изредка придется производить замену или ремонт «на месте».

Конструкция нажимного ревизионного люка

Процесс открывания или закрывания створки в «устройствах-невидимках» потайного типа осуществляется посредством специального пружинного механизма, срабатывающего в результате нажатия на дверку. Благодаря пружинному замку обеспечивается максимально плотная фиксация створки при закрытии.

Любая потайная ревизия с нажимным механизмом, является самым популярным и современным вариантом, что обусловлено одинаково хорошей сочетаемостью такой конструкции не только с гладкими отделками, но и с основаниями облицованными яркими мозаичными элементами или рифленой плиткой. Нажимными ревизиями оснащается разное измерительное оборудование и всевозможные вспомогательные устройства, при открытом размещении которых сильно страдает эстетичность отделки.

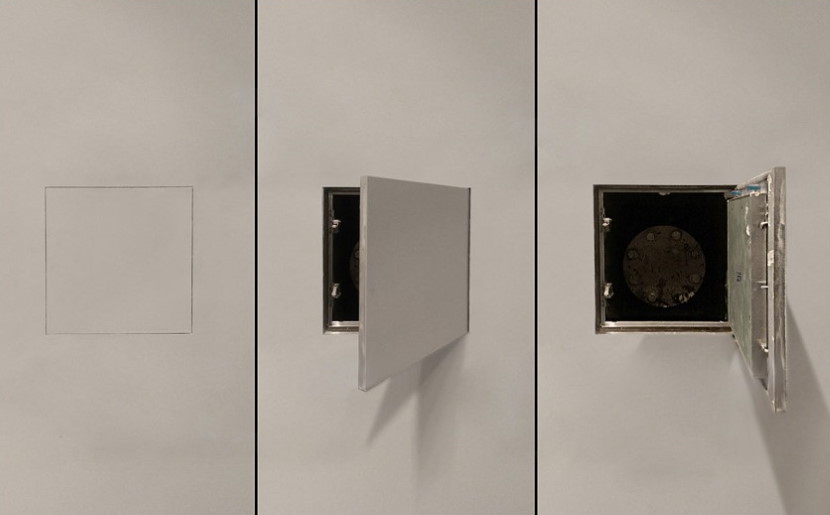

Нажимной люк открывается при нажатии ладонью на его поверхность

В ревизиях нажимного типа отсутствует необходимость крепить ручки, такая конструкция выделяется повышенной звукоизоляцией и прекрасной сочетаемостью с гладким или рельефным отделочным материалом, а наличие в конструкции газовых амортизаторов обеспечивает функционирование в автоматическом режиме.

Кладем плитку

Когда работа по установке двери закончена, можно начинать клеить плитку. Нужно приклеить армированную капроновую сетку на фанеру. Поверхность фанеры обрабатывается обезжиривающим средством и прогрунтовывается. После обезжиривания и грунтовки, наносится клей ПВА. Сверху накладывается сетка. По сетке нужно пройтись шпателем. После этого дать высохнуть. На это уйдет не менее 12 часов.

Спустя положенное время, начинается наклеивание плитки. Дело несложное, наносится клей, кладется плитка и ставятся крестики. Но иногда бывают случаи, когда дверца открывается на несколько сантиметров. Плитка дверцы упирается в плитку стены, из-за чего дверца не открывается на полную глубину. В таких случаях снимается фаска под углом 45° на плитке, уложенной на стену с тыльной стороны. С плиткой, которая расположена на дверце с лицевой стороны, делается это же самое. Теперь дверка свободно движется и прекрасно обеспечивает доступ в нужное место.

Работа завершена. Люк готов. Затирка швов и регулировка дверцы – то, что осталось. Хлопот много, времени затрачено уйма. Но есть альтернатива – купить готовый люк и поставить его на нужное место. Выбор всегда есть!

Механизмы открывания

Производители устанавливают такие механизмы открывания дверок:

распашной;
нажимной;
откидной;
сдвижной.

Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.

Галерея изображений
Фото из
Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи

Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к

присоски не будут прилипать

Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно

Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом

Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять

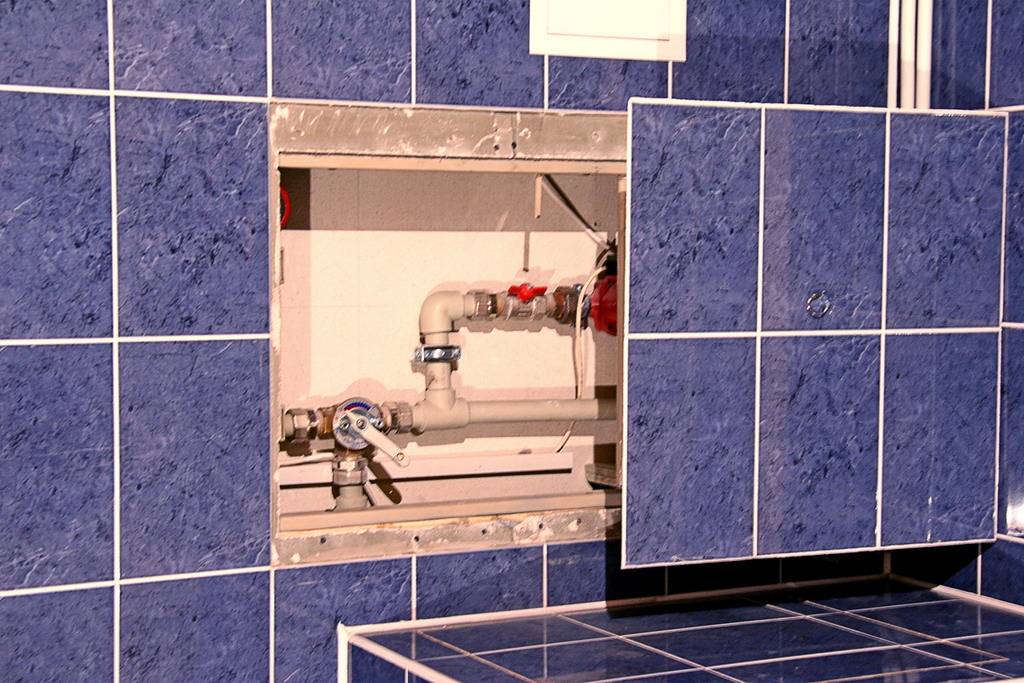

Распашной механизм открывания дверец

Люк-невидимка с нажимным механизмом

Сдвижной механизм с трехзвенными петлями

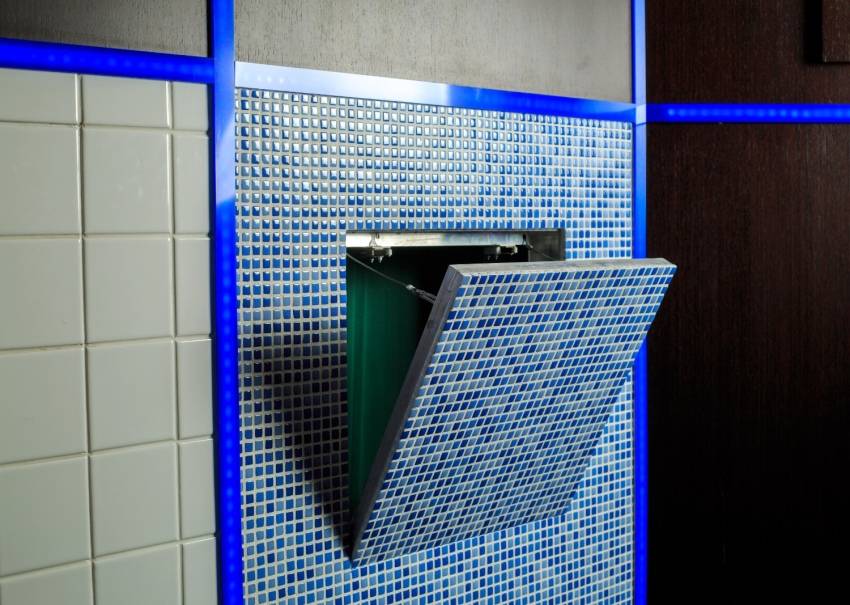

Откидной люк для труднодоступных зон

Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели. Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.

Ревизионные люки скрытого монтажа

Разновидности люков

Невидимые люки подразделяют на разные категории. По виду выдвижного элемента они могут быть:

Нажимные.
Распашные.
Раздвижные.

Раздвижные люки являются самым популярным видом конструкций скрытого вида. Их ставят в помещениях с ограниченной площадью, а наружную часть отделывают мозаикой, плиткой и керамогранитом. Применяют ее для сокрытия элементов коммуникации, а еще она открывается при помощи легкого нажатия дверцы и ее распахивания в другую сторону.

Сдвижной люк работает на рамном механизме, причем для его изготовления применяют металл, который может выдерживать высокие нагрузки. Поверхность обрабатывают антикоррозионным средством.

Для него характерно фронтальное открывание дверцы, но можно устроить все так, чтобы она распахивалась в другую сторону. Сдвижной люк оснащен нажимным открыванием. Скрытый ревизионный люк под плитку оснащен нажимом, что позволяет открывать конструкцию обычным нажатием на поверхностью его устанавливают в стену, как вертикальный каркас.

Раздвижные люди могут быть:

Открываются при помощи ручки на присоске.
Оснащены кликовой ручкой, которая открывается нажатием на поверхность.

Преимущества монтажа люка своими руками

Люк для ревизии можно собрать своими руками или приобрести конструкцию в готовом виде. Поставить люк своими руками вполне возможно, но самое главное, чтобы вы со всей ответственностью подошли к выполнению задачи. Покупка такого люка – удовольствие недешевое, а самостоятельно можно изготовить конструкцию, которая внешне и функционально не будет отличаться от готовой. Монтаж скрытого люка решает такие проблемы:

Выбрать систему затвора на свое усмотрение.
Использовать не просто для сокрытия коммуникаций, но и решения иных задач.
Разместить люк в любом части комнаты (на поду, стене и потолке).
Изготовить конструкцию, которая подойдет под тот или иной вид помещения.
Корректировать габариты и размещение люка, в зависимости от личных предпочтений.

Самостоятельная установка ревизионного сантехнического люка – процесс несложный, но если вы не уверены в своих силах, то стоит проконсультироваться со специалистом.

Преимущества и недостатки смотровых люков

Такие конструкции имеют много преимуществ:

Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками.

Как у любой строительной конструкции, есть у сантехнических ревизионных люков и недостатки. Но их не так много, и как правило, они касаются самых дешевых пластиковых вариантов.

Если конструкция плохо закреплена, то он может со временем начать выпадать из специальной ниши в коробе, выполненной специально для него. Кроме того, на некоторых моделях отсутствует ручка, и если плотно закрыть дверцу, то могут возникнуть трудности с открыванием В таком случае приходится что-то придумывать и использовать острые предметы, что вызывает неудобства.

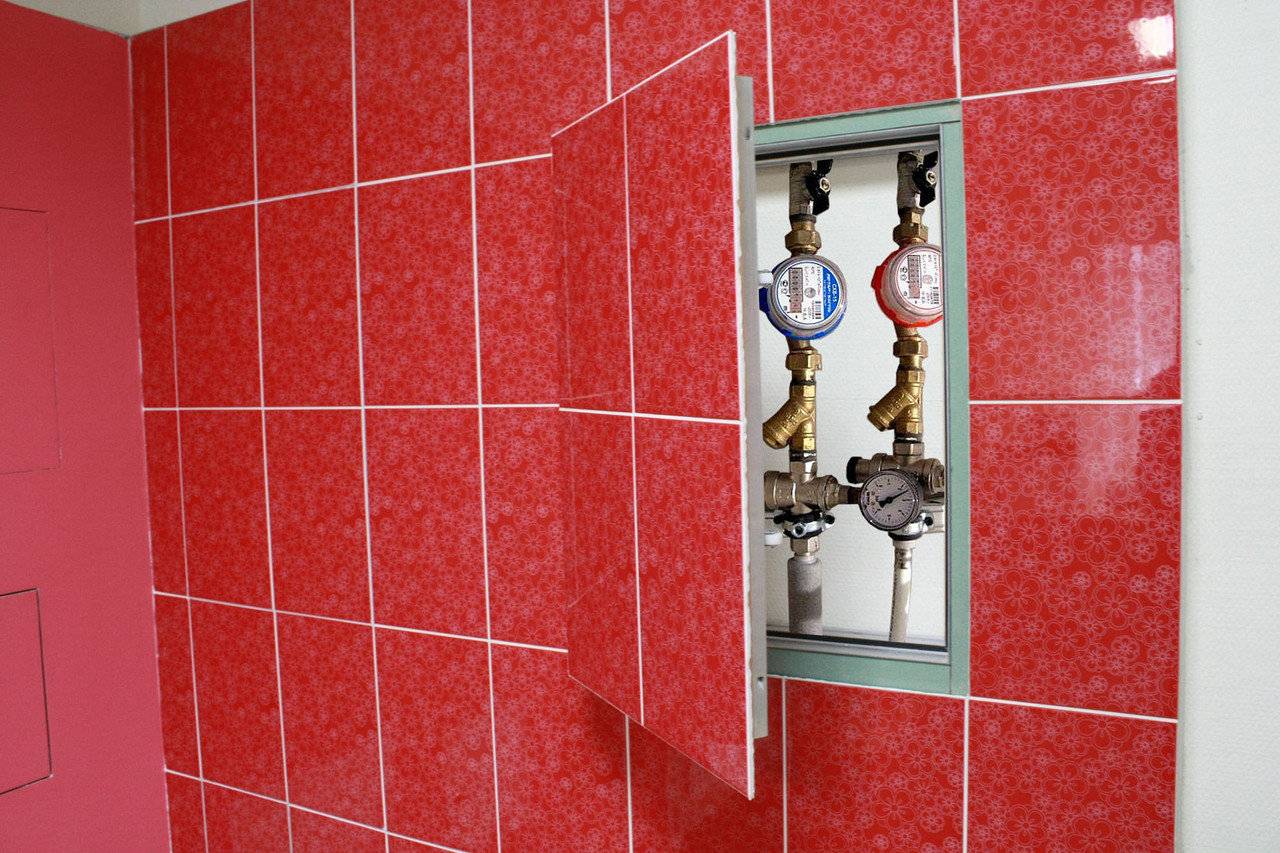

Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды

В комплект к пластиковым вариантам, как правило, не входит уплотнитель. Из-за его отсутствия в ванной или туалете может образоваться сквозняк. Также пластиковые модели не имеют возможности регулировки петель, что может затруднять их эксплуатацию.

Если ли же проем для люка выполнен не очень ровно, то дверца люка будет плохо закрываться или провисать.

Любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности.

Преимущества использования

Современные люки невидимки под плитку обладают неоспоримыми преимуществами.

При помощи них производится полная маскировка инженерных коммуникаций.
При этом сантехнические люки обеспечивают легкий доступ и к трубам, и к счетчикам воды.
Современные модели герметичны, их детали хорошо защищены от коррозии.
Установить ревизионный люк можно самостоятельно без привлечения специалистов.
Каждое описываемое изделие имеет длительные сроки службы.

Производители выпускают описываемые конструкции разных размеров, поэтому каждый потребитель может подобрать подходящие модели для ванной или для туалета. Конструкция изделий настолько проста, что она довольно просто вписывается в любые ниши, в любые фальшстены. На полу тоже часто используются люки-невидимки под керамическую плитку, своими руками уложить их не составит особого труда. Главное, выбрать подходящую модель.

Классификация ревизионных люков

В зависимости от способа открывания дверцы, материала конструкции и места установки все изделия подразделяются на несколько видов.

По способу открывания

сдвижные модели: крепеж состоит из трех звеньев, благодаря чему люк имеет двухступенчатое открытие (изначально дверца выдвигается вперед на 1-2 сантиметра, затем отводится вдоль стены в сторону). Сдвижные конструкции размещают в затрудненных для доступа местах: за унитазом, ванной;
распашные люки: крепятся к раме на шарнирных петлях, легко открываются и имеют долгий срок службы. Дверцу оснащают ручкой или защелкивающимся замком. При облицовке распашного люка плиткой, отделочный материал не должен выступать за пределы дверцы более чем на 5 сантиметров;
откидные люки: после открытия фиксирующего крепления дверца из вертикального положения переходит в горизонтальное. Конструкции этого вида удобно использовать там, где открыть или сдвинуть дверцу в сторону не представляется возможным, также в местах, которые требуют редкого осмотра;
нажимные люки: открывают с помощью легкого нажатия на дверцу, после чего она выдвигается вперед. Дальнейшее открывание – распахивание или отодвигание в сторону. Такие люки практически незаметны в стене, облицованной рельефной плиткой, мозаикой, природным или искусственным камнем.

ВАЖНО! Выбирая модель люка по способу открывания, проанализируйте место установки и только после этого решайте, какой тип механизма открывания будет целесообразен

По материалу изготовления

металлические люки: изготавливаются из нержавеющих марок стали, отличаются качественными, прочными креплениями. Модели представляют собой раму и дверку, по способу открывания эти изделия могут быть любыми. Также производителями представлены модели, выполненные из алюминия, имеющие небольшой вес и высокую устойчивость к воздействию влаги, но меньшую, чем у стальных люков, прочность;
пластиковые конструкции: характеризуются малым удельным весом, легкостью монтажа, невысокой ценой, но имеют небольшую прочность;
смешанного типа: модели, изготовленные из армированного пластика, стойкие к температурным деформациям и обладающие низкой теплопроводностью, что позволяет обойтись при монтаже без устройства теплоизоляции.

Самодельные ревизионные люки делают из гипсокартона, дерева, пластика, для рамы иногда используют металлический профиль.

ВАЖНО! При выборе материала для изготовления люка своими руками учитывайте его водонепроницаемость и износостойкость: например, при использовании обычного гипсокартона или дерева, дверца под воздействием влаги быстро деформируется и придет в негодность

По месту установки

В зависимости от места расположения технологические люки делят на группы:

потолочные: чаще используют в производственных или коммерческих помещениях;
напольные: должны иметь хорошую прочность, чтобы выдерживать постоянную нагрузку, монтируют в загородных домах для доступа к коммуникациям, расположенным в подвальной части здания;
настенные: удобны и практичны для установки в квартирах.

По размеру

Ассортимент конструкций, выпускаемый различными производителями, представлен изделиями шириной 100-700 миллиметров, высотой 100-1600 миллиметров, с шагом по каждой стороне 50 миллиметров. Наиболее распространены стандартные люки 100х100 миллиметров.

Благодаря такому многообразию подобрать необходимый размер не представляет сложности для потребителя, в случае, когда требуется люк нестандартного размера, возможно штучное изготовление изделия любой конструкции по индивидуальному заказу.

Существующие разновидности

Как уже было сказано выше, конструктивные особенности разных моделей во многом зависят от выбора механизма открывания. Поэтому по своим техническим характеристикам люк под плитку может быть выполнен в следующих вариантах исполнения.

Распашные люки под плитку (практика показывает, что подобная модель способна назваться самой популярной среди существующих разновидностей). Они позволяют открывать дверцу только вперед благодаря специальной конструкции распашных крепежных элементов. В закрытом положении дверца фиксируется при помощи магнитов. Данная модель идеально подходит для маскировки инженерных коммуникаций, расположенных у стен или на полу.
Сдвижные люки невидимки сделать своими руками намного труднее. Особенность подобной конструкции такова, что дверцы открываются так, как раздвижные дверцы шкафов-купе. Петли трехзвеневые, поэтому дверца, сначала, выдвигается вперед, а потом параллельно стене. Подобная конструкция не мешает плотно закрывать дверцу на магнитный замок. Люки под плитку евроформат лучше выбирать для малогабаритных помещений, там, где распашные конструкции использоваться не могут.
Нажимные люки оснащены пружинными механизмами открывания. В закрытом виде дверца надежно фиксирована, но она, в отличие от первых двух вариантов, не обеспечивает герметичность. Именно поэтому подобные элементы используются в ванных комнатах нечасто. Но они хороши для кухонь.

Требования к смотровому устройству

Ревизионный люк – «невидимка» в ванной, независимо от конструкции, должен отвечать следующим требованиям:

функциональность – размеры и формат люка должны обеспечивать возможность обслуживания скрытого за перегородкой оборудования;
прочность и жёсткость – для длительной безотказной эксплуатации и сохранности уложенной на него керамики;
герметичность – с целью защиты скрытых коммуникаций и устройств от открытого контакта с водой в ванной;
тепло- и звукоизоляция створки – для исключения образования конденсата на наружной поверхности дверцы и снижения шума от движения воды (в канализационном стояке);
эстетичность – скрытость в закрытом положении и обустроенность внутренних поверхностей.

Ревизионный люк невидимка обеспечивает быстрый доступ к инженерным коммуникациям

Несоответствие даже одному из перечисленных требований приведёт к потере эстетичности облицовки ванной и проблемам с техническим состоянием скрытого оборудования.

Все ревизионные люки, независимо от типа, состоят из коробки-рамы, створки (дверцы) на специальных петлях и замкового устройства. Для герметичности сопряжения между дверцей и коробкой устанавливается уплотнительная прокладка из резины или каучука, а скрытость люка на облицовке стен или пола ванной достигается отделкой лицевой стороны створки керамической плиткой.

Производители люков – «невидимок» предлагают ревизионные устройства трёх типов:

распашные – люки с одной или двумя створками, при открывании вручную подающимися всей площадью в направлении от стены или пола, а затем распахивающимися на петлях;
сдвижные – смотровые форточки с выдвигающейся вручную, а затем двигающейся параллельно стене дверцей;
нажимного действия – конструкции, открывающиеся и закрывающиеся при нажатии на створку, под которой находится замок с механизмом пружинного типа.

Изготавливаются напольные люки из алюминия или стали определенной толщины

Из перечисленных видов потайных люков, монтируемых в ванной, для изготовления своими руками целесообразнее выбрать распашной тип устройства, пригодный к установке в стене и полу, с доступными ценами на комплектующие и относительной простотой самостоятельной установки.

Как выбрать люк

Чтобы правильно выбрать ревизионный люк, измеряют высоту приборов, которые необходимо скрыть. Например, бывают настенные конструкции, также напольные и потолочные.

Чтобы установить люк на потолке, необходимо приобрести магнит, который поможет не закрываться дверям.
Люк на потолке, должен быть установлен правильно и быть довольно прочным, чтобы выдержать разные нагрузки.
Настенный люк, который выбирают большинство, легко открывается и у него должны быть в наличии петли, которые надежно не будут давать провиснуть люку.

Материалы при изготовлении могут быть, как алюминиевые, так и оцинкованные, еще нержавеющая сталь. Эти материалы выгодные по денежным средствам, также не подвергаются процессу коррозии.

Эти материалы обладают преимуществом, это прочность, которая позволяет хорошо выдерживать поверх наносимый гипсокартон или плиточных материалов. Если люк выбрали маленький, то используют изделия из пластика.

Люки можно отнести к двум категориям:

Под плитку
Под обоями или покраской

Рассмотрим первый вариант, это монтаж ревизионных люков под ванну под плитку

Есть два способа, как открывать люки, первый называется нажимной, второй – туда входит присоска. Первый вариант используется при материалах не гладких, которые не дают держаться присоске. Второй же вариант применяется при наличии гладких плитках.

Рассмотрим, какие могут быть материалы, отличающиеся своими особенностями:

Сдвижные – их монтаж осуществляется с препятствием
Распашные – используются при отсутствии каких-либо ограничений при открывания.
Откидные – их открывают на себя, затем вверх, нужно учитвать, что расстояние до препятствия равняется не менее двенадцати сантиметров.
Двухдверные – в большинстве случаев они применяются, когда проем больше семидесяти сантиметров.
Мозаика – они отличаются по наличию равных размеров и формы узору.
Усиленные – подходит при наличии тяжелых плит, рекомендуется устанавливать люк, который отличается по свойствам прочностью и выдержит любую нагрузку, чтобы размеры люка под ванну были 0.6 на 1.2 м.

Делаем люки в ванной комнате. Виды конструкций и устройство ревизии
