Как сделать смотровую яму в гараже

Из каких материалов делают

Ямы из бетона наиболее прочные

Выбор материала в основном определяется размером углубления, его конфигурацией и свойствами грунта. Если уровень залегания подземных вод находится глубже 250 см без тенденции к поднятию, можно сэкономить, воспользовавшись недорогим сырьем и относительно простой в выполнении технологией. Если земля сырая, необходимо делать водонепроницаемую конструкцию с достаточным запасом прочности.

Для изготовления смотровой ямы могут использоваться такие материалы:

• Бетон. Это наиболее прочный и долговечный вариант, который подходит к любым условиям эксплуатации. Готовая чаша отличается высокой прочностью, крепостью и герметичностью. Сооружение отливается в монолитном исполнении, может дополняться полками и нишами. Метод создания аналогичен изготовлению заглубленного ленточного фундамента с подвалом.
• Стальные листы (кессон). Резервуар нужной конфигурации сваривается из металла толщиной от 10 мм. Конструкция абсолютно водонепроницаема, для придания устойчивости в грунте снабжается бетонными якорями, с которыми фиксируется закладными деталями. Чем толще железо, тем лучше оно выдерживает внешнее давление. Защита от коррозии обеспечивается применением грунтовок, рулонной и обмазочной изоляции.
• Деревянные доски. Как правило, делается на настиле из аналогичного покрытия. Доски вставляются за вертикальные опоры, которые крепятся на растяжках из металлической проволоки. Учитывая гигроскопичность и свойство древесины к гниению, подобные ниши могут устанавливаться только в сухом песчаном грунте или супеси.
• Кирпичи. Для создания прочной, стабильной и ровной основы предварительно делается бетонная стяжка, усиленная прутами арматуры. Для предотвращения выдавливания стенок внутрь, каждые 3-4 ряда и обязательно сверху, устанавливаются рамки, сваренные из уголка 40х40 мм.

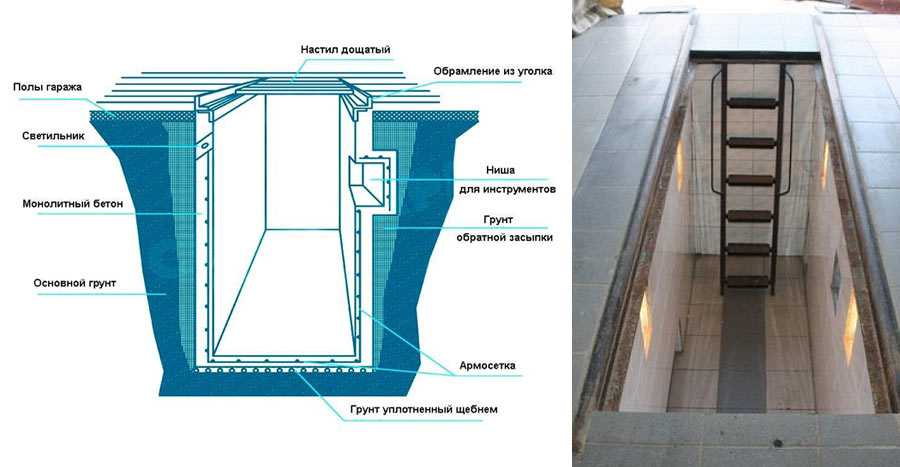

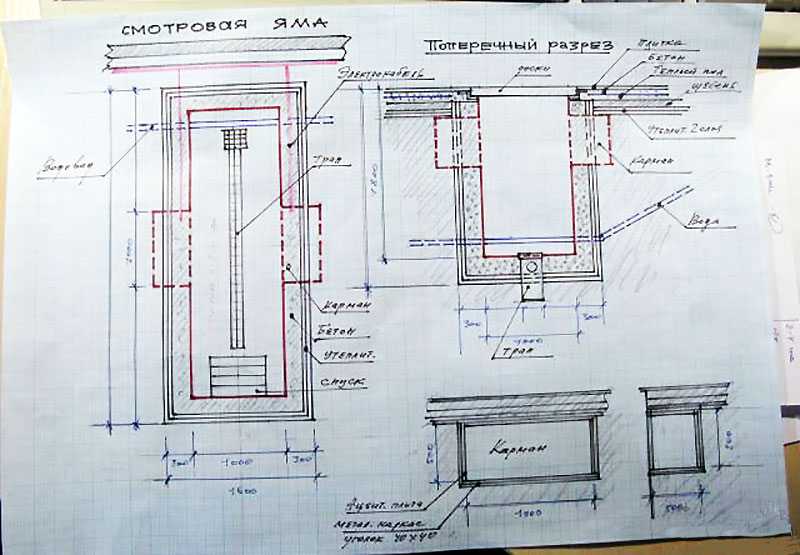

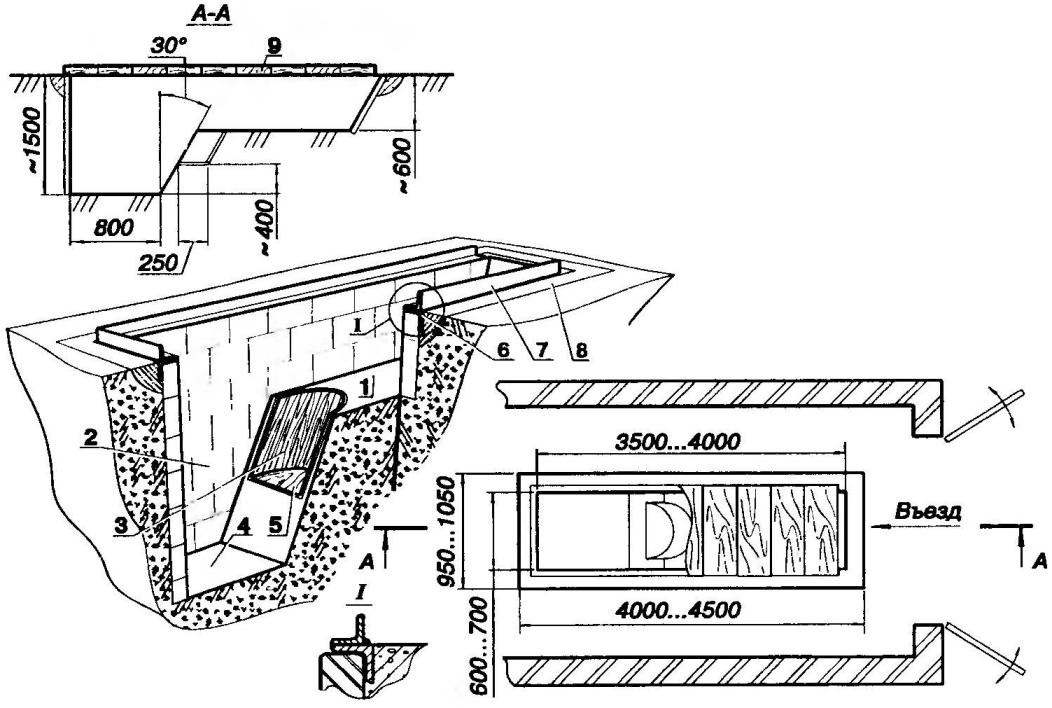

Смотровая яма чертеж проект размеры и конструкция. Оптимальные размеры смотровой ямы в гараже. Этапы строительства.

Любовь к автомобилям у мужчин в крови. Каким бы ни было его материальное положение, заглянуть вечерком под капот дело чести. Замену масла, свечей и прочий мелкий ремонт можно выполнить самостоятельно, не обращаясь за помощью в сервисный центр. Для решения более серьёзных проблем нужна смотровая яма

Построить её не составит труда, важно лишь правильно организовать процесс и рассчитать размеры

Неприятный момент, который можно предотвратить

Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.

Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать дренажную систему , которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.

Как рассчитать размер смотровой ямы в гараже

Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища

Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину

Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

ЧИТАТЬ ПО ТЕМЕ:

Что лучше выбрать для пола в гараже .

Строительство смотровой ямы

Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.

Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.

После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.

По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.

Как сделать смотровую яму в гараже

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Из кирпича: пошаговый фотоотчет

Начали копать котлован

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

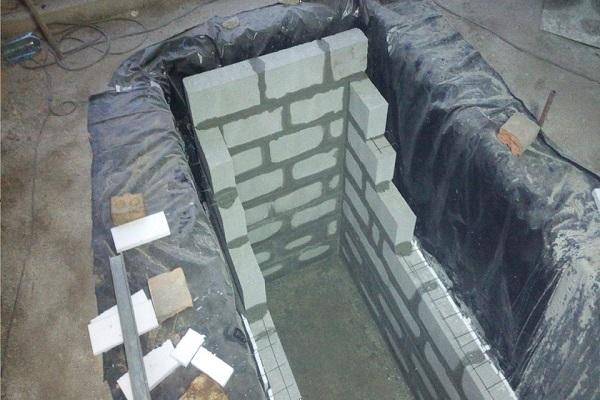

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Как сделана нища в яме

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Короб из металла

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

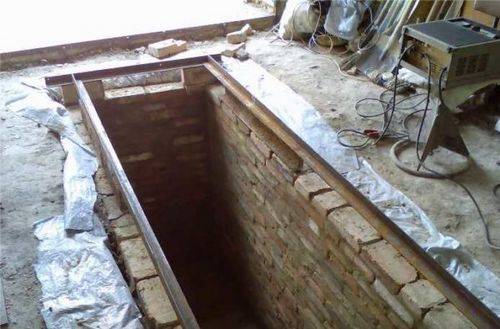

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

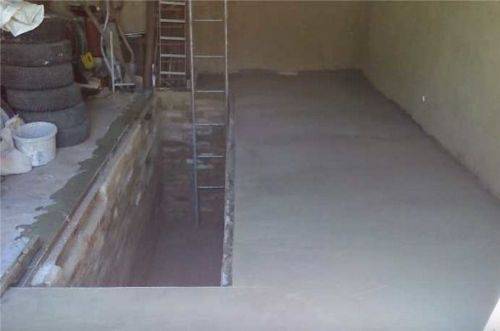

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

Особенности изготовления стенок из бетона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Смотровая яма в гараже своими руками: основные этапы работ

Для различных материалов и конструкций детали создания сооружения различаются, однако основные этапы схожи.

Выбор положения канавы. Часть требований изложена в предыдущем пункте, необходимо также учитывать удобство заезда и вероятность того, что транспортное средство будет буксироваться в гараж.

Подготовка котлована. Если пол не забетонирован (яма устраивается на этапе строительства гаража или стяжка ранее не выполнялась), этот этап не вызывает особых затруднений. Отрывка котлована выполняется с учетом внутренних габаритов канавы, толщины стенок и запаса на обратную трамбовку грунта после сооружения стенок. Так, при габаритах ямы (по внутренним плоскостям) 0,8х4,5х1,9 м и выкладке стенок из одинарного красного кирпича потребуется котлован с размерами минимум 1,3х5х2,4 м. С учетом необходимости трамбовки грунта под дном канавы щебнем и песком лучше углубить котлован на 20…30 см по отношение к расчетному размеру и расширить кверху. Уже отрытый котлован желательно укрепить в нескольких местах досками и распорками, чтобы грунт не осыпался.

После отрывки грунта выполняют трамбовку дна щебнем и песком.
Далее выполняют гидроизоляцию и начинают выкладку или заливку стенок. Для гидроизоляции можно использовать специальные мембраны или обычную плотную полиэтиленовую пленку. Края пленки за пределами котлована прижимают, укладывая пленку складками

Особое внимание уделяют углам. При необходимости использовать несколько полотнищ обязателен нахлест не менее 20 см и проклейка стыков

Законченную конструкцию (монолитные бетонные стенки и дно либо выложенные из кирпича/блоков ограждения) можно дополнительно гидроизолировать изнутри, используя обмазочную, рулонную, проникающую или комбинированную гидроизоляцию.

Внутренняя отделка не обязательна, однако ее наличие делает работу более приятной и комфортной. Параллельно с выполнением отделки проводят электричество (обязательный этап), монтируют светильники, устраивают нишу для инструментов и лестницу.

Дополнительно оформляется (и усиливается) край углубления, устраивается настил или крышка.

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

https://youtube.com/watch?v=bBwpXAKFCEs

Строим смотровую яму

Пришло время подробно рассмотреть, как строить смотровую яму из кирпича своими руками. Начнем с уточнения некоторых моментов.

Уточняем размер котлована

Мы уже говорил о параметрах смотровой ямы

Но важно запомнить: котлован должен быть больше ямы! Учитывайте следующие параметры

Вам предстоит выкладывать выравнивающий слой, который будет состоять из гравия, щебенки и песка. Стандартная толщина такого слоя – 50-100 мм. Это надо прибавить к глубине.

Из бетона с маркой 150-200 выполняется днище, толщина которого составляет примерно 100 мм. Это тоже отражается на глубине котлована.

Ширина и длина тоже увеличивается, поскольку толщина кирпичных стен составляет 250 мм, когда ведется строительство в один кирпич. Кроме того, между кладкой и стенкой котлована надо оставлять зазор примерно в 30-40 мм, чтобы затем сделать гидроизоляцию снаружи и уплотняющую засыпку грунтом.

Алгоритм работы

Вам понадобится щебенка, бетон марки 200, цемент, гравий и песок, а также гидроизолирующие листовые материалы (изолон), штукатурка, кисти с лопатами, уровень, приставная стремянка, металлический уголок, доски, пенополистирол для утепления, металлические трубы и решетки для устройства вентиляции.

Переходим к пошаговой инструкции.

1. В первую очередь вся разметка с чертежа переносится на пол гаража в том месте, где вы и решили делать смотровую яму.
2. Затем нужно вырыть котлован. Дно тщательно зачищается, после чего идет обустройство пола в яме. В процессе работы в яму лучше спускаться по приставной лестнице.
3. После выравнивания пола выполняется устройство горизонтальной гидроизоляции днища. Используйте рулонные материалы, например, известный изолон. Материал популярный, проверенный. Можно взять рубероид, в крайнем случае – толстую полиэтиленовую пленку.
4. Обязательно выведите края гидроизолирующего материала на 50 см за границы дна ямы. Потом их заворачивают, прикрепляют к наружной поверхности кирпичной кладки.
5. Важный этап – бетонирование днища. Здесь надо сразу учесть размеры бетонной основы. Если яма планируется с шириной в 75 см, прибавляют толщину кирпичной кладки (50 см по периметру), а также делают запас 5-10 см. В результате ширина составляет 140 см. По такой же схеме высчитывается и ширина бетонной базы.
6. Армирование опционально, хотя для большей надежности и долговечности лучше все-таки уложить армирующую металлическую сетку. Если вы взяли бетонную смесь М-200, а толщина бетонного дна составляет более 80-ти см, вполне допустимо обойтись и без армирования.
7. Потом наступает время, когда необходимо дать возможность бетону застыть. На это уйдет минимум 3 дня.
8. Теперь пора начинать кладку кирпичных стен смотровой ямы. Тщательно делайте порядовки, используйте уровень, чтобы кладка была отрегулирована по горизонтали. Здесь достаточно стенок в один кирпич. Не забывайте, что вам нужно оставить зазор между стенками котлована и кладкой.
9. Выполняйте тщательное оштукатуривание стен с двух сторон. Хорошее решение – штукатурить кладку параллельно с возведением стен. Так, выложив 4 ряда, надо покрыть их слоем штукатурки снаружи и внутри.
10. Уделите больше внимания наружной отделке стен. Необходима качественная обмазочная гидроизоляция. Используйте битумную мастику, горячий битум. Выполняется такая гидроизоляция обязательно в два слоя. Без этого не обойтись, поскольку именно такая мера позволит предотвратить появление сырости в смотровой яме. В противном случае стены будут вытягивать влагу из земли.
11. Когда кладка полностью завершена, сделана наружная гидроизоляция, приходит очередь засыпки имеющихся пазух. Тут вам пригодится оставшийся от копания котлована грунт. Его засыпают по 15 см, тщательно трамбуют, потом делают следующий слой. Такая послойная трамбовка тоже очень важна. Лучшее решение – добавить в грунт глину. Уплотненный глиняный слой станет надежной дополнительной преградой для проникновения влаги, а также монолитной опорой для кладки.

Если вы хотите проводить в смотровую яму освещение, сразу предусмотрите в кладке ниши для осветительных приборов. Также стоит сделать дополнительную большую нишу для хранения наиболее востребованного инструмента, гаечных ключей.

Н2 Виды

Прежде чем задумываться о том, как правильно залить фундамент под гараж, нужно определиться с его видом. На сегодняшний день в нашей стране принято использовать такие виды гаражного фундамента:

• Ленточный
• Свайный или столбчатый
• Монолитный или плитный

Ленточный фундамент под гараж представляет собой железобетонную конструкцию, уложенную в земле в виде ленты. Сегодня подобный вид фундамента является самым востребованным и распространенным, так как выполнить его можно самостоятельно.

Монолитное основание под гаражное помещение подразумевает под собой наличие одной сплошной плиты, которая является и основанием гаража, и его полом. Данный вид фундамента чаще всего используется лишь в случаях, когда строительство планируется в сложных условиях – наличие болотистой структуры почвы, неглубоко расположенных грунтовых вод или пучения земли. По сравнению с другими видами фундамента, монолит можно считать самым надежным и устойчивым. Однако есть у него и ряд недостатков – сложность технических расчетов и затратная часть на строительство.

Столбчатое основание гаража представляет собой заглубление специальных асбестоцементных или металлических столбов глубоко в землю, которые и выполняют функцию поддержки. Обустройство подобного фундамента требует небольших физических и временных затрат (не больше дня при условии четырех рабочих рук). При этом возводить стены гаража можно сразу же после установки свай.

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

• тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
• бетоном для укрепления стенок и заливки пола;
• кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
• полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
• металлическим уголком для наружной окантовки;
• арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
• цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

• строительный уровень, для выполнения каменных работ;
• бетономешалка, чтобы приготовить бетон или раствор;
• болгарка;
• столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности

В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости

Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Обустраиваем смотровую яму

Важно провести достаточно объемную дополнительную работу, чтобы полностью обустроить смотровую яму в гараже

Ниши

Они пригодятся для осветительных приборов и инструментов. Предусмотреть их нужно в процессе кладки кирпичных стен. Оптимальные размеры для стандартной ниши следующие: глубина в 12 см, высота в 25-30 см, а длина примерно 50-75 см.

Сбор воды

Приямок – очень полезная вещь в смотровой яме. Ведь даже при безупречной гидроизоляции вам понадобится как-то избавляться от влаги, которая может заноситься на колесах, капать с автомобиля. Оптимальный вариант – сделать сборник жидкости на дне смотровой ямы. Для этого к одному углу делается минимальный уклон. Там выкапывается небольшое углубление. Оно тоже цементируется, чтобы края не обваливались. Поскольку можно случайно наступить туда, приямок накрывается прочной решеткой.

Вентиляция

Желательно сделать принудительную или естественную вентиляцию в смотровой яме. Используйте металлические трубы, небольшой вентилятор. Вентилирование поможет быстро устранять из ямы все вредные испарения, а также предотвращать образование конденсата. И находится в таком пространстве гораздо комфортнее, безопаснее.

Укрепление краев ямы

Края ямы должны быть хорошо укреплены. Обязательно этим займитесь, чтобы яма не осыпалась, выдерживала давление колес автомобиля. Вам понадобится металлический уголок № 45-50. Из него сваривается обрамляющая рамка по всему периметру смотровой ямы. Чтобы рамка была надежно зафиксирована, к внешним боковым сторонам надо приварить анкерные выпуски с диаметром 6-10 мм. Они должны располагаться через каждые 25 см. Когда пол гаража дополнительно бетонируется, они входят в бетонную основу.

Закрываем яму

Чтобы оградить яму от всех внешних воздействий, ее желательно закрывать на те периоды, когда не используется. Стоит учесть этот момент уже на этапе сваривания уголков для рамки. Сварите их так, чтобы доски удобно вставлялись в нее по узкой стороне.

Ограничители для колес

Продумайте момент заезда автомобиля в зону над смотровой ямой. Чтобы колеса даже случайно в нее не попали, необходимо специально установить для них ограничители. Для этого берите металлический профиль: уголок, швеллер или трубы. Металлическое обрамление должно возвышаться над полом, ограждая яму от заезда машины.

Утепление

Хорошее решение – утеплить смотровую яму. Для этого подойдут листы пенополистирола, которые можно просто наклеить на стены из кирпича.

Освещение

Позаботьтесь и об освещении пространства ямы. В заранее подготовленные ниши установите лампы, проведите в пластиковых каналах кабели. Освещение обеспечит комфортную работу в любое время.

Пошаговая инструкция с фото от гаражника

Инструкция с фото по шагам позволяет получить наглядное представление о процессе работы по строительству смотровой ямы из кирпича своими руками.

1. Вся разметка перенесена на пол. Идет копка котлована.

1. Сначала было просто работать: шла копка песка.
2. Потом пошла глина, поэтому стало труднее копать.
3. Сделал коробку гидроизоляции из изопласта. Временно уложил доски для фиксации.
4. Уложил армирующую сетку.
5. Начал класть кирпичные стенки.
6. Сделал ниши по бокам.
7. Углубления разных размеров: для инструментов, для светильников.
8. Ниши тоже оформил металлическими рамками.
9. Ниша для лампы маленькая.
10. Взял часть бетона, по две части цемента и щебенки. Сделал бетонную заливку.
11. Бетоном залил аккуратно: внутри пол, снаружи, вокруг ямы, чтобы укрепить дополнительно.
12. Тщательно оштукатурил стены.
13. Сделал в кармане розетку для переносной лампы.
14. Провел кабель.
15. В нишу вставил лампу.
16. Вот так выглядит готовая яма с освещением.

Какие нормативные требования необходимо учитывать

При устройстве лестниц необходимо руководствоваться нормами, озвученными в СниП номер 2.08.01/89 «Жилые здания» и 2.08.02/89 «Общественные здания». Эти нормы носят для частного строительства рекомендательный характер, но ценность их неоспорима.

При самостоятельной планировке лестниц так же полезно учитывать следующие СниП: IV – 14 – 84, 21 — 01 — 97, 31 – 02 – 2001 и ГОСТ: 23120 – 78, 25772-83 в части норм их устройства.

Вышеперечисленных требований нужно придерживаться при планировании и сооружении лестниц из разных видов строительных материалов.

Расскажем, что является нормой в вышеуказанных правилах:

• ширина всей конструкции (марши, площадки) одинакова;
• рекомендованная ширина маршей (для подвальных помещений): от 90 до 100 см;
• длина площадки: 140-150 см;
• ширина лестницы с поворотом: не меньше 100 см;
• в одном марше, количество ступеней: максимально 18, минимально 3;
• марш, угол подъема: от 26 до 45 градусов;
• ступени, высота: от 150 до 200 мм;
• высота ступеней (в пределах марша): варьируется в пределах 5 мм;
• ширина ступени (для подвальных помещений): минимум 200 мм;
• высота перил: не менее 900 мм;
• расстояние между стойками: не более 150 мм;
• хорошее освещение подходов, особенно вверху и внизу;
• число ступеней желательно делать нечетным, чтобы завершать движение с той же ноги, с какой оно начато.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

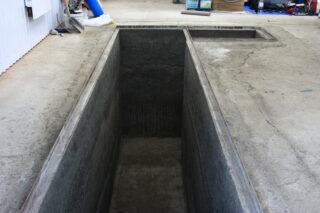

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
