3-х ходовые клапаны для фанкойлов
По назначению 3-х ходовые клапаны делятся на:
- клапаны с количественным регулированием, иными словами, регулирующими подачу теплоносителя к потребителю без изменения его температурных параметров. Данный тип наиболее широко применяется в системах кондиционирования с фанкойлами.
- клапаны с качественным регулированием, называемые также термостатическими. Эти клапаны регулируют температуру теплоносителя за счет подмеса теплоносителя из обратной магистрали без изменения параметров расхода. Данный тип наиболее широко применяется в системах отопления.
Принцип работы трехходового клапана
нормально открытый. В рабочем положении клапана основная магистраль открыта – теплоноситель поступает к потребителю (теплообменник фанкойла). При получении сигнала от пульта управления основная магистраль перекрывается, а теплоноситель идет в обход потребителя через байпасную линию;
нормально закрытый. В рабочем положении клапана основная магистраль закрыта – теплоноситель идет в обход потребителя (теплообменник фанкойла) через байпасную линию
При получении сигнала от пульта управления основная магистраль открывается и теплоноситель поступает к потребителю
ВАЖНО! В зависимости от способа монтажа клапана и его расположения в питающей магистрали данные клапаны могут быть взаимозаменяемы. Однако, существуют рекомендуемые схемы обвязки фанкойлов, они же являются наиболее распространенными и часто применяемыми

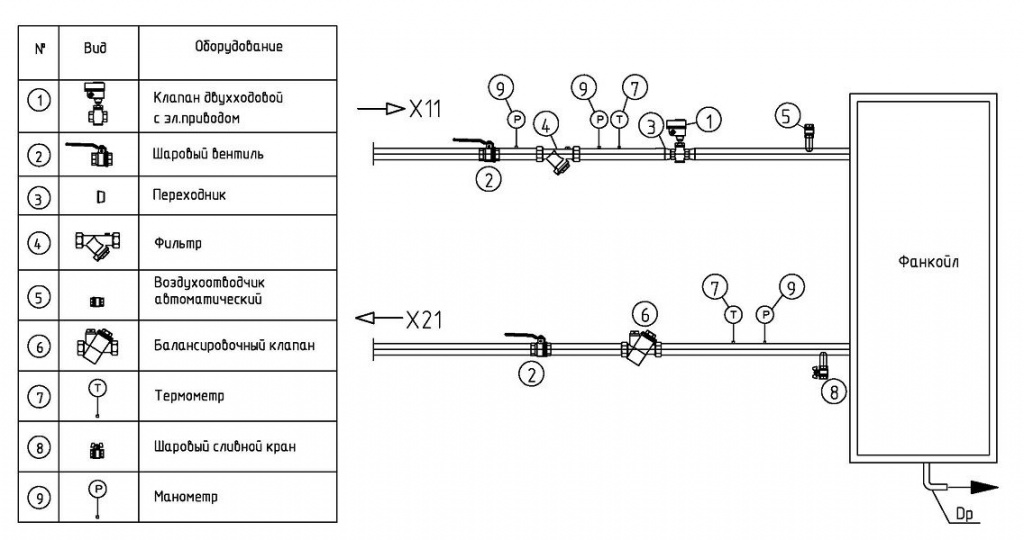

Рекомендуемая схема обвязки фанкойла приведена на рис.1.

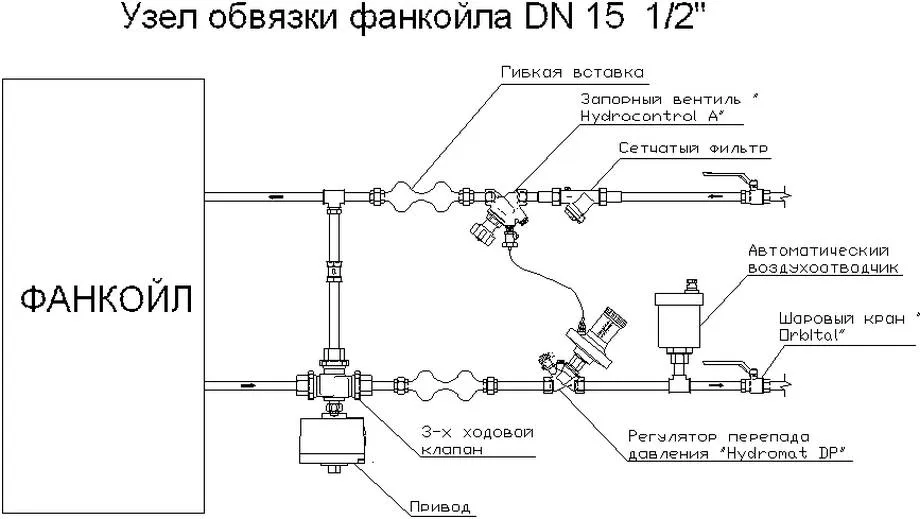

Рис.1 – Схема обвязки фанкойла
Рис.2 – Схема обвязки фанкойла

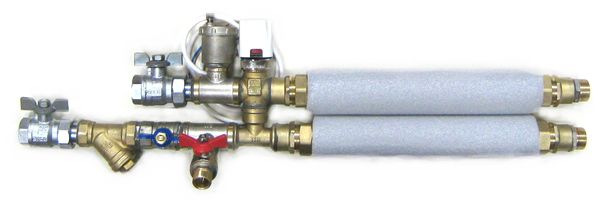

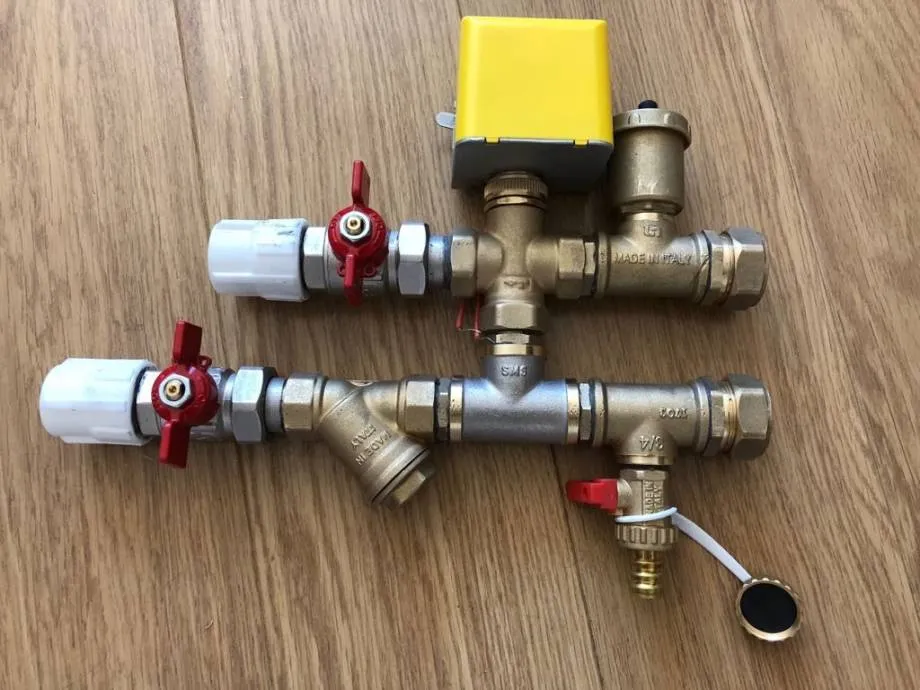

Клапаны являются основной частью узла обвязки фанкойла, объединяющего питающую (прямую) и обратную магистрали. Кроме него, в рекомендуемый комплект смесительного узла обязательно включены:
- штуцерные соединения;
- соединительный и байпасный участки трубопровода;
- запорные (отсечные) вентили;
- фильтр жидкости (грязевик).
Дополнительно смесительные узлы могут комплектоваться измерительными приборами для контроля температура и давление теплоносителя. Обвязку располагают по ситуации слева или справа от фанкойла, компонуют ее элементы горизонтально или вертикально во время монтажа. Применение в смесительных узлах трехходовых клапанов с пружинным возвратным механизмом позволяет минимизировать риск аварий при внезапных отключениях электроэнергии, т.к. привод при помощи пружины возвращает клапан в исходное положение, перекрывая подачу теплоносителя к потребителю.
Применение регулирующих клапанов дает возможность более эффективно использовать систему кондиционирования, что позволяет значительно снизить расходы электроэнергии на подготовку теплоносителя, его циркуляцию и увеличить срок службы всей системы. Это позволяет снизить эксплуатационные затраты, а также расходы связанные с обслуживанием оборудования.
| Выгодно купить трехходовые клапаны, смесительные узлы для фанкойлов по низкой цене вы сможете, обратившись к нашим специалистам по телефону 8(495)2680520 или, отправив запрос на электронную почту . |
Специалисты рекомендуют
Процесс подключения фанкойла
Процесс подключения, установки и тестирования данного устройства непрост.
Так что если вы не уверены в себе или не обладаете необходимыми знаниями, навыками и опытом, то лучше предоставьте установку профессионалам.
Если же вы всё-таки решились устанавливать фанкойл самостоятельно, то весь процесс должен проходить в следующих этапах:
- Выбор наиболее эффективного места для фанкойла;
- Установка оборудования;
- Установка кранов, оборудования для термоконтроля, клапанов и остального;
- Создание узла обвязки;
- Подключение устройства к сети;
- Процесс тестирования;
- Наполнение водой и дальнейшее использование;
Монтаж устройства может происходить как с использованием оборудования, предназначенным для одного человека и группы людей.
Схема подключения фанкойла зависит от устройства, модели и её конструктивных особенностей. Как правило, детальная схема его подключения указана в инструкции к устройству.
Однако схематически первым делом вы должны будете провести к фанкойлу от трубопровода систему двух труб: по одной трубе будет поступать холодная вода для охлаждения устройства, а по другой эта, но уже нагретая, вода выходит, охлаждается, после чего возвращается к первой.
Вы можете изучить следующие схемы подключения фанкойла, по которым работал я:
Монтаж корпуса происходит для большинства моделей одинаково.
Первым делом на пол устанавливаются специальные стойки, к которым крепится консольное оборудование для управления и регуляции фанкойлом.
Далее само устройство собирается и крепится с помощью анкеров и кронштейнов, что установлены в уже просверленные отверстия, к потолку.
Следующим шагом происходит сборка узла обвязки, то бишь связывание оборудования управления, датчиков контроля, сливных отходов.
После происходит подключение системы труб к самому устройству фанкойла.
При подключении системы используйте трубы, диаметр которых соответствует диаметру штуцеров, что используются при сборке.
Крайне важно соединить всё герметично. Это предотвратит перебои, поломки и исключит возможность протечки, что очень важно в подобных конструкциях.
Для системы подачи воды и дренажа следует использовать плавные изгибы, дабы не было помех в работе оборудования из-за резких поворотов.
Для системы подачи воды и дренажа следует использовать плавные изгибы, дабы не было помех в работе оборудования из-за резких поворотов.
Многие системы фанкойлов устанавливаются при помощи подобной двухтрубной схемы обвязки:
Теплоизоляция трубопровода
Теплоизоляция важный этап во время установки фанкойла, ведь если теплоизоляции не будет или она будет некачественной, то это приведёт к неправильной работе оборудования, на трубопроводе начнёт образовываться конденсат, который будет повышать общую влажность в помещении, и из-за которого может образоваться плесень на стенах.
Теплоизоляция трубопровода должна быть от 2-ух сантиметров, если она будет меньше, то конденсат может появиться на поверхности теплоизолятора.
Также вы можете воспользоваться дренажной системой для отвода конденсата.
Для этого необходимо сделать каналы в трубопроводе магистрали, соблюдать угол наклона (на каждые 10 сантиметров 2 миллиметра наклона) и сделать специальный резервуар для конденсата, что должен находится под фанкойлом.
Также очень важно, чтобы вы проследили, чтобы не было мест, где вода из конденсата может застояться
- Предпоследним шагом является подключение системы к электросети. Тут необходимо придерживаться стандартных правил:
- Заземлить оборудование перед подключением к сети;
- Использовать кабель того типа и размера, что был указан в инструкции к устройству производителем;
- Устанавливать щиток рядом с водяным кулером категорически запрещено;
- Для безопасности провода для подачи питания не должны соприкасаться с оборудованием управления или системой подачи воды;
Испытания фанкойла
Первым шагом необходимо убедится, что все элементы и комплектующие оборудования работоспособны.
Далее проводится опрессовка. Все детали трубопровода промываются водой, после чего с помощью гидравлического насоса в системе создаётся давление.
Это помогает найти протечки, что могли быть пропущены при первичной проверке.
После опрессовки необходимо пустить в систему воду. Скорее всего в трубопроводе останется воздух, однако с помощью ручного клапана стравливания воздуха через пару часов он весь уйдёт.
Также на этом этапе следует проверить слив конденсата.
После проверки всего оборудования подаётся питание.
Установка фанкойлов произведена, устройство готово к эксплуатации.
Рекомендую следующее видео, в котором автор производит самостоятельную установку фанкойла:
Основные достоинства и недостатки
Если установлены фанкойл канальный и чиллер, то система, в сравнении с традиционным кондиционером, имеет такие преимущества:
- Быстрый обогрев или охлаждение помещения — спустя 5 минут после запуска оборудования температура воздуха соответствует установленному показателю.
- При монтаже мультизонального оборудования устанавливается разная температура в рабочих помещениях.
- Экономное потребление электроэнергии.
- К одному чиллеру подключаются несколько фанкойлов на максимальном расстоянии трассы в 600 м.
- Для монтажа используются водопроводные трубы, которые дешевле специальных аналогов.
- Скрытая установка, что позволяет сохранить интерьер в желаемом дизайне, спрятав фанкойлы за несколькими решётками.
- Издают мало шума.
- Отличаются лёгкостью монтажа системы и обслуживания.
- Канальный теплообменник можно подключить к батарее и организовать паровой обогрев в зимнее время.
- Безопасность использования для человека.
- При необходимости ремонта одного элемента остальные детали установки продолжают работать.
- Нет функции вентилирования помещения. Для этого необходимо подключение воздуховодов с раздачей холодного воздуха к системе вентиляции.
- Монтаж в подпотолочное пространство будет малозатратным на этапе строительства здания, в уже введённом в эксплуатацию помещении ремонт обойдётся дороже.
- Установка нецелесообразна в зданиях малой площади. Здесь рекомендовано монтировать кондиционеры настенные.
Из-за необходимости циркуляции теплоносителя в обход теплообменника использование трехходового клапана позволяет поддерживать температурные показатели в рабочей зоне оборудования, учитывая максимальный КПД устройства.
Что такое обвязка фанкойла?
Обвязка фанкойла применяется для возможности подачи хладо/теплоносителя, поступающего в фанкойл, а также для регулирования расхода хладо/теплоносителя, поступающего в каждый отдельный фанкойл системы.
Состав обвязки фанкойла применяется разный и никакими нормативными документами не регламентируется, а зависит лишь от технического задания, выданного службой эксплуатации каждого конкретного административного здания. Причем требования к составу обвязки фанкойла предъявляются абсолютно разные, так что стоимость обвязки фанкойла может доходить и до достаточно значительных значений, допустим, при применении в обвязке термоманометров и достаточно дорогих балансировочных вентилей. Ниже рассмотрены наиболее распространенные варианты обвязки двух и четырехтрубных фанкойлов.
Классические схемы обвязки фанкойлов
Гидромодули бывают горизонтальными и вертикальными. Также допускаются варианты с лево- и правосторонним подключением. Есть различия и в монтируемых клапанах. Они бывают двух- и трехходовыми. Первый вариант предполагает простую конструкцию гидромодуля с прямым и обратным трубопроводом. Трехходовый клапан является более технологически совершенным. Он, в отличие от двухходового аналога, позволяет рабочей среде циркулировать в обход теплообменника. Это нужно в случае, когда заданная температура уже достигнута, а фанкойл продолжает работу в режиме ожидания. Также различают двух- и четырехтрубные схемы подключения. Они отличаются количеством режимов работы. Двухтрубный фанкойл сможет либо нагревать, либо охлаждать воздух, а четырехтрубный справится и с той и с другой задачей.
Обвязка двухтрубного фанкойла с трехходовым клапаном в схеме

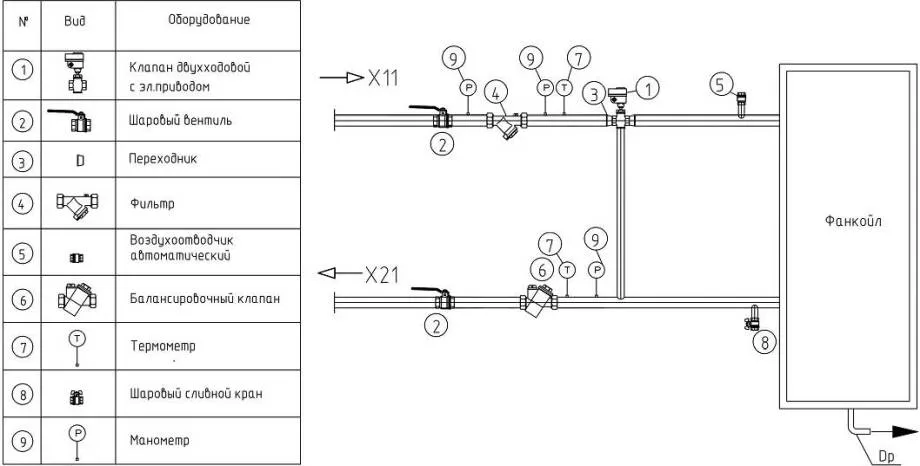

Обвязка двухтрубного фанкойла с двухходовым клапаном
При использовании этой схемы подключения хладо-теплоноситель циркулирует по замкнутому контуру системы, возвращаясь в чиллер после прохождения теплообменника. В данном случае возможности регулировки температуры серьезно ограничены. Это приводит к снижению эффективности системы и повышению расходов при эксплуатации климатического оборудования.

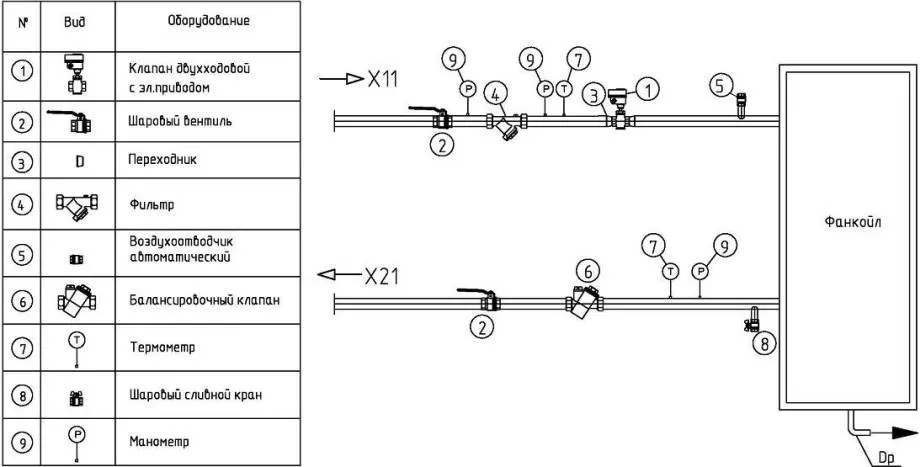

Обвязка четырехтрубного фанкойла с двухходовым клапаном
В этой схеме все так же страдает КПД, но бюджетная стоимость самих двухходовых клапанов объясняет их применение в обвязке фанкойлов. Как и в случае с двухтрубными моделями, четырехтрубные варианты, оснащенные гидромодулем только с прямым и обратным трубопроводом, лишены возможности точной регулировки температурного режима, что повышает затраты при эксплуатации связки “чиллер-фанкойл”.
Обвязка четырехтрубного фанкойла с двух- и трехходовым клапаном
Данная схема предполагает наличие 2 теплообменников. Один из них подключается к системе горячего водоснабжения, другой к контуру холодного. Благодаря этому, климатическое оборудование становится пригодным для круглогодичной эксплуатации. Летом система помогает в кондиционировании воздуха, зимой используется для обогрева здания
Четырехтрубные фанкойлы также устанавливаются там, где важно, чтобы теплоноситель не смешивался с хладоносителем (например, этиленгликолем).
В обвязке четырехтрубного фанкойла каждый теплообменник оснащается своим клапаном. Если этот элемент будет двухходовым, то можно сэкономить на первичных затратах по установке гидромодуля. Четырехходовые аналоги увеличат стоимость монтажа, но позволят создать более совершенную систему кондиционирования и обогрева с высоким КПД и хорошей энергоэффективностью.
Процесс подключения фанкойла
Процесс подключения, установки и тестирования данного устройства непрост.
Так что если вы не уверены в себе или не обладаете необходимыми знаниями, навыками и опытом, то лучше предоставьте установку профессионалам.
Если же вы всё-таки решились устанавливать фанкойл самостоятельно, то весь процесс должен проходить в следующих этапах:
- Выбор наиболее эффективного места для фанкойла;
- Установка оборудования;
- Установка кранов, оборудования для термоконтроля, клапанов и остального;
- Создание узла обвязки;
- Подключение устройства к сети;
- Процесс тестирования;
- Наполнение водой и дальнейшее использование;
Монтаж устройства может происходить как с использованием оборудования, предназначенным для одного человека и группы людей.
Схема подключения фанкойла зависит от устройства, модели и её конструктивных особенностей. Как правило, детальная схема его подключения указана в инструкции к устройству.
Однако схематически первым делом вы должны будете провести к фанкойлу от трубопровода систему двух труб: по одной трубе будет поступать холодная вода для охлаждения устройства, а по другой эта, но уже нагретая, вода выходит, охлаждается, после чего возвращается к первой.
Вы можете изучить следующие схемы подключения фанкойла, по которым работал я:
Монтаж корпуса происходит для большинства моделей одинаково.
Первым делом на пол устанавливаются специальные стойки, к которым крепится консольное оборудование для управления и регуляции фанкойлом.
Далее само устройство собирается и крепится с помощью анкеров и кронштейнов, что установлены в уже просверленные отверстия, к потолку.
Следующим шагом происходит сборка узла обвязки, то бишь связывание оборудования управления, датчиков контроля, сливных отходов.
После происходит подключение системы труб к самому устройству фанкойла.
При подключении системы используйте трубы, диаметр которых соответствует диаметру штуцеров, что используются при сборке.
Крайне важно соединить всё герметично. Это предотвратит перебои, поломки и исключит возможность протечки, что очень важно в подобных конструкциях.. Для системы подачи воды и дренажа следует использовать плавные изгибы, дабы не было помех в работе оборудования из-за резких поворотов.
Для системы подачи воды и дренажа следует использовать плавные изгибы, дабы не было помех в работе оборудования из-за резких поворотов.
Многие системы фанкойлов устанавливаются при помощи подобной двухтрубной схемы обвязки:
Теплоизоляция трубопровода
Теплоизоляция важный этап во время установки фанкойла, ведь если теплоизоляции не будет или она будет некачественной, то это приведёт к неправильной работе оборудования, на трубопроводе начнёт образовываться конденсат, который будет повышать общую влажность в помещении, и из-за которого может образоваться плесень на стенах.
Теплоизоляция трубопровода должна быть от 2-ух сантиметров, если она будет меньше, то конденсат может появиться на поверхности теплоизолятора.
Также вы можете воспользоваться дренажной системой для отвода конденсата.
Для этого необходимо сделать каналы в трубопроводе магистрали, соблюдать угол наклона (на каждые 10 сантиметров 2 миллиметра наклона) и сделать специальный резервуар для конденсата, что должен находится под фанкойлом.
Также очень важно, чтобы вы проследили, чтобы не было мест, где вода из конденсата может застояться
- Предпоследним шагом является подключение системы к электросети. Тут необходимо придерживаться стандартных правил:
- Заземлить оборудование перед подключением к сети;
- Использовать кабель того типа и размера, что был указан в инструкции к устройству производителем;
- Устанавливать щиток рядом с водяным кулером категорически запрещено;
- Для безопасности провода для подачи питания не должны соприкасаться с оборудованием управления или системой подачи воды;
Испытания фанкойла
Первым шагом необходимо убедится, что все элементы и комплектующие оборудования работоспособны.
Далее проводится опрессовка. Все детали трубопровода промываются водой, после чего с помощью гидравлического насоса в системе создаётся давление.
Это помогает найти протечки, что могли быть пропущены при первичной проверке.
После опрессовки необходимо пустить в систему воду. Скорее всего в трубопроводе останется воздух, однако с помощью ручного клапана стравливания воздуха через пару часов он весь уйдёт.
Также на этом этапе следует проверить слив конденсата.
После проверки всего оборудования подаётся питание.
Установка фанкойлов произведена, устройство готово к эксплуатации.
Рекомендую следующее видео, в котором автор производит самостоятельную установку фанкойла:
Правила подключения фанкойлов
Независимо от того, какой вид фанкойла устанавливается в помещении (напольный, настенный или потолочный), необходимо правильно выбрать смесительный узел для него. В основном это зависит от мощности устанавливаемого прибора и диаметра труб разводки под теплоноситель.
К самому смесительному узлу для фанкойлов особых требований нет. Главное – герметичность стыков и полный комплект запорной арматуры. Соединяется узел с прибором посредством гибких металлических шлангов, что упрощает монтажный процесс до минимума. Производители предлагают достаточно широкий модельный ряд смесительных узлов, которые обладают возможностью взаимозаменяемости отдельных его элементов.
Требования к установке смесительного узла:
- монтаж проводят на отдельные кронштейны, чтобы не было давления со стороны приспособления на фанкойл;
- монтаж под подвесной потолочной конструкцией требует наличия на потолке люка для обеспечения свободного доступа для обслуживания, ремонта и замены;
- установка производится так, чтобы был обеспечен свободный отвод воздуха из климатической установки;
- диаметр труб, используемых в узле смешивания, должен быть равен или чуть больше диаметра штуцера фанкойла;
- подводящие трубопроводы должны быть теплоизолированы, чтобы не увеличивались потери тепла или холода.
В процессе работы фанкойла в режиме охлаждения на поверхности трубок и пластин теплообменника будет образовываться конденсат, который стекает в специально установленный под теплообменником лоток. В боковой части последнего есть выходной патрубок, через который конденсат сливается.
Сама дренажная система является самотечной, поэтому подсоединенная к лотку труба должна укладываться с небольшим уклоном, равным минимум 1°. Соединение патрубка и дренажного трубопровода обычно производится с помощью хомута. Перед началом работ дренаж проверяют заливкой небольшого количества воды в лоток. Если жидкость не уходит, значит, неправильно выставлен уклон. Его надо поправить.
Так как система кондиционирования этого типа связана с теплоносителем, основное требование к ее монтажу – опрессовка после окончания всех работ. Ее проводят разными способами, но чаще подают воду в трубную разводку под давлением, тем самым проверяя подтеки в местах стыков.
Принцип функционирования клапана
Клапаны типа “открыт-закрыт” применяются в системах сфанкойлами. Они имеют вид устройства седельного типа и управляются автоматически (с помощью электрического привода и специального запорного механизма). В запорный элемент вошел вертикальный пружинный шток с запорной шайбой. Этот шток открывает или закрывает магистраль (при помощи сервопривода). Корпуса трехходовых клапанов изготавливаются на основе латунного сплава или стали, обладающей высокими антикоррозийными показателями. Клапан оснащен тремя патрубками для подключения трубопровода (1 выходящий и 2 входящих).
Помимо этого, можно выделить два основных типа трехходовых устройств:
- нормально открытый (основная магистраль открыта в режиме работы, поэтому теплоноситель поступает напрямую к самому пользователю, но при подаче сигнала от пульта ДУ основная магистраль перекрывается автоматически, а теплоноситель направляется в обход побайпаснойлинии);
- нормально закрытый (основная магистраль перекрыта в рабочем положении, а сам теплоноситель направляется к потребителю сразу черезбайпаснуюлинию, пульт управления направляет сигнал к основной магистрали, которая открывается в автоматическом режиме).
Узлы для обвязки фанкойлов
Регулировочное устройство — ключевой элемент гидромодуля. Смесительный узел может оснащаться двухходовым и трехходовым клапаном. От модификации данного компонента зависит коррекция температуры в системе и производительность фанкойла.

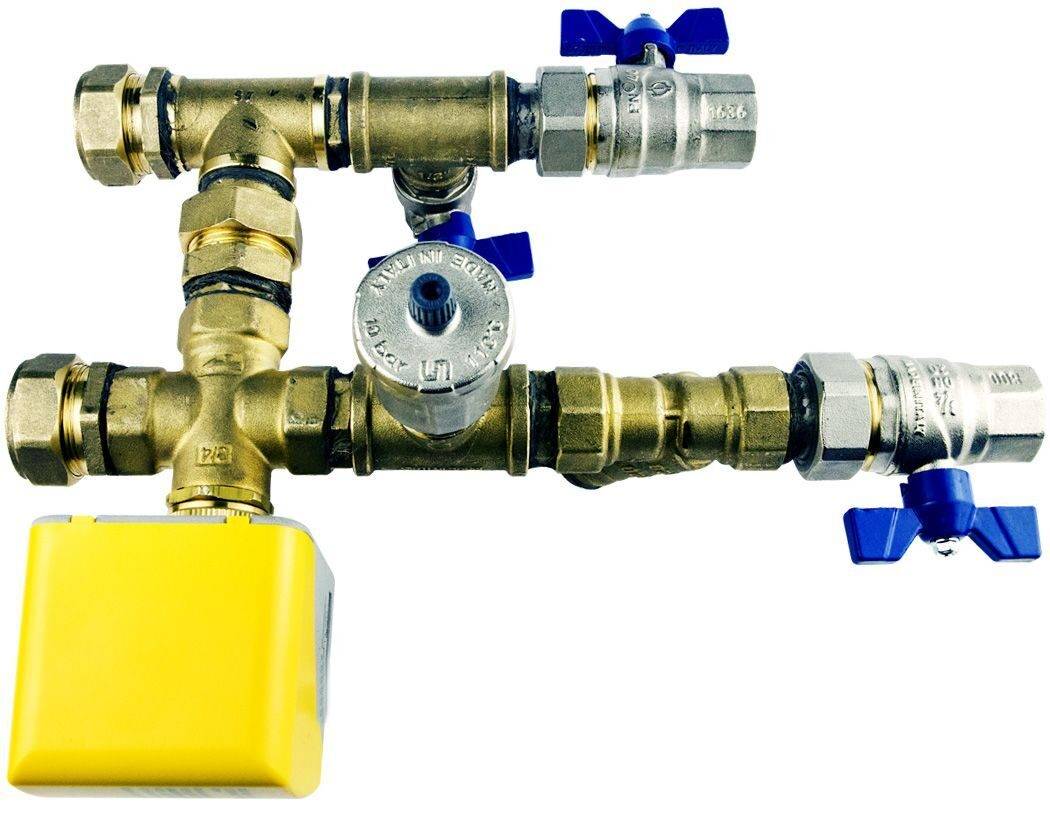

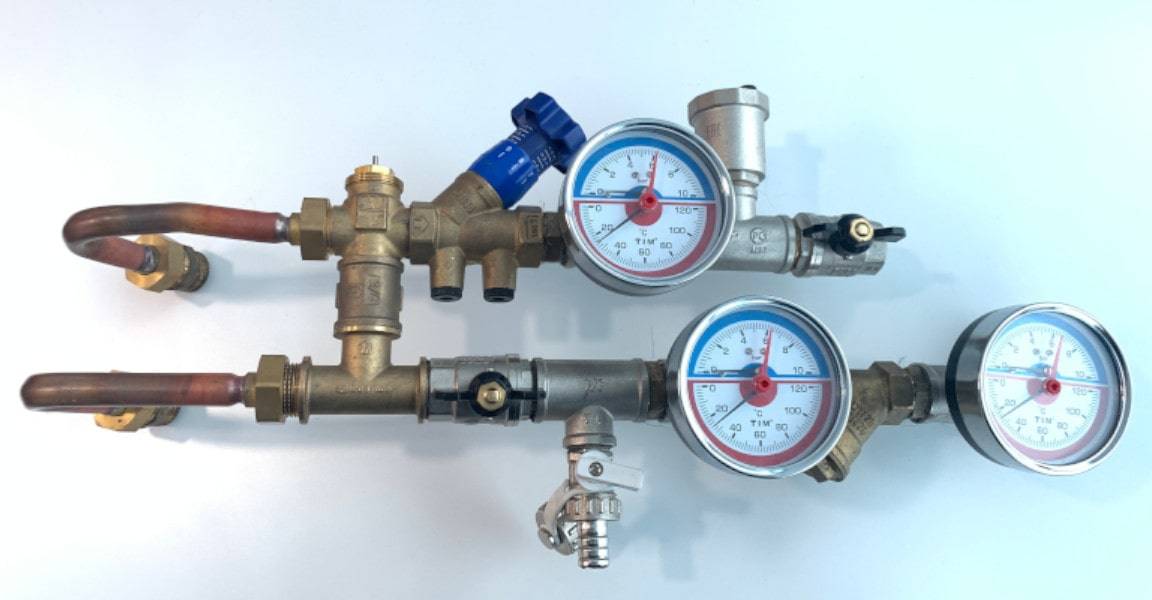

Рисунок 2. Узлы для обвязки фанкойлов
С двухходовым клапаном
Двухходовой клапан — механизм регулировки подачи жидкости к теплообменнику и ключевой элемент управления вентиляторным доводчиком. Устройство меняет количество воды, протекающей через теплообменник, и регулирует производительность устройства. Прибор зачастую используют при монтаже 2-хтрубных фанкойлов, но возможна установка и для четырехтрубных конфигураций.

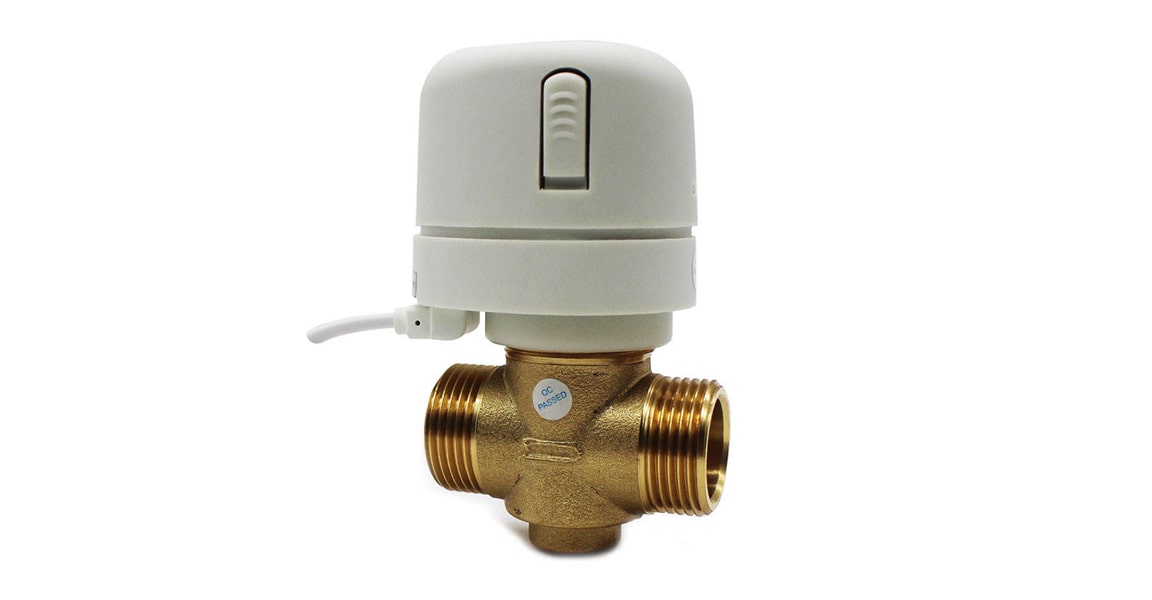

Рисунок 3. Двухходовой клапан.
Узел обвязки фанкойла с двухходовым клапаном имеет простую конструкцию, которая предусматривает прямой и обратный трубопровод. На линию подачи устанавливают балансировочный вентиль, фильтрующий элемент, комбинированный прибор для контроля давления и температуры. На обратном трубопроводе монтируют воздухоотводчик, шаровый кран и 2-х ходовой клапан.
С трехходовым клапаном
Современные модели оборудования часто комплектуются более технологичным узлом обвязки фанкойла с трехходовым клапаном. Прибор блокирует подачу воды в змеевик при отключении оборудования. Если данный регулировочный клапан отсутствует, теплоноситель продолжает поступать в змеевик, хотя и в меньшем объеме. Параметры раствора (давление, температуру) регулируют измерительные приборы на трубопроводе подачи.

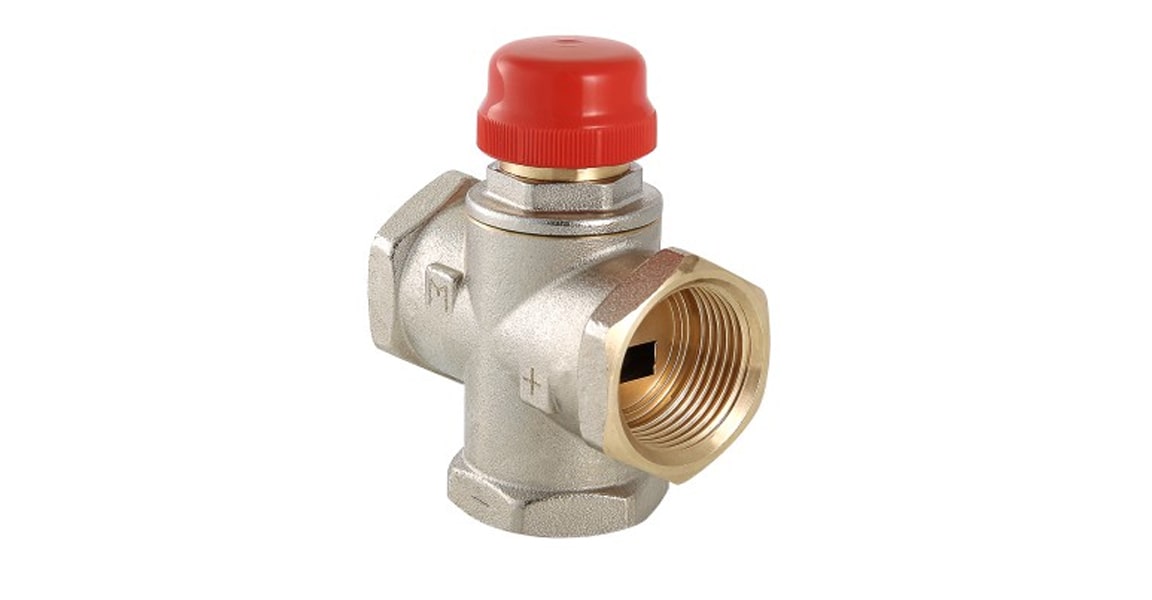

Рисунок 4. Трехходовой клапан.
Система контроля непрерывно измеряет температуру в комнате и сравнивает ее с заданным значением. Если параметр отклоняется от заданного значения, контроллер корректирует положение клапана. Таким образом компенсируется влияние внешних факторов — изменение температуры наружного воздуха, открытие окна, теплопритоки от большого количества людей в помещении. Прибор снижает риск нештатных ситуаций и блокирует работу агрегата при отключении электроэнергии.

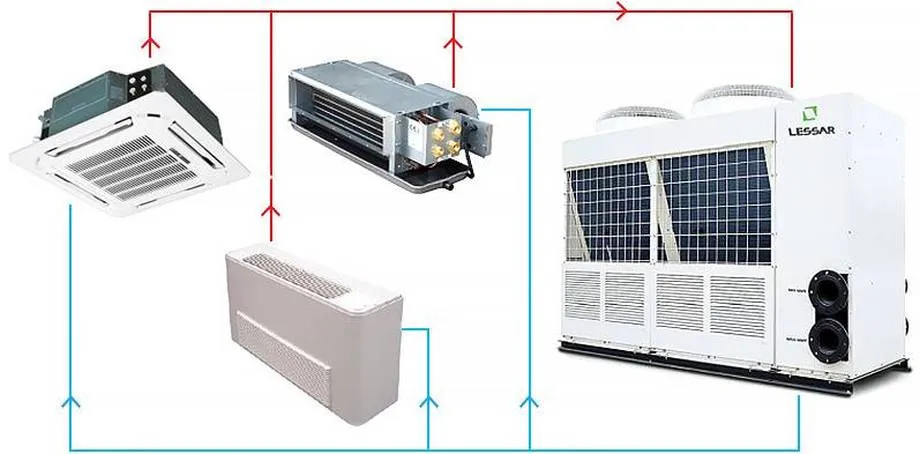

Что такое фанкойл и чиллер?
Фанкойлы классифицируются по месту размещения и бывают настенные, кассетные, канальные, напольные и потолочные. Бескорпусные фанкойлы монтируют за подвесными потолками и декоративными панелями. Еще фанкойлы классифицируются на вертикальные и горизонтальные.
Различают двухтрубные (только для охлаждения) и четырехтрубные фанкойлы (охлаждение и нагрев воздуха). Четырехтрубная система фэнкойлов позволяет использовать одни вентиляторные доводчики на обогрев и другие на холод одновременно. Зимой они могут работать как радиаторы центрального отопления. Соответственно, цена фанкойлов четырехтрубных выше.

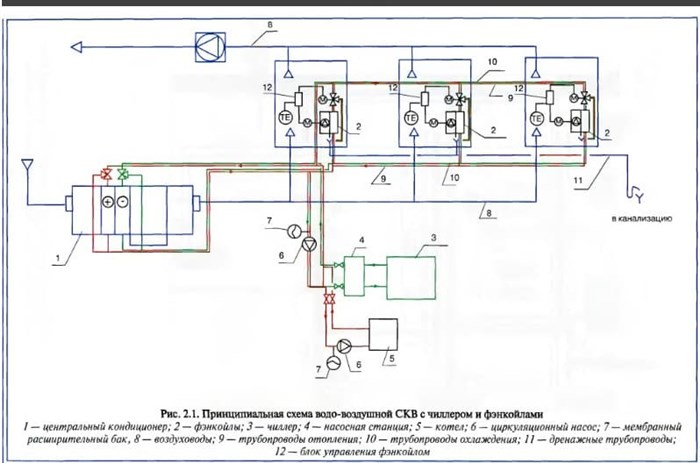

Система чиллер-фанкойл — централизованная, многозональная система кондиционирования воздуха, в которой теплоносителем между центральной охлаждающей машиной (чиллером) и локальными теплообменниками (узлами охлаждения воздуха, фанкойлами) служит охлаждённая жидкость, циркулирующая под относительно низким давлением — обыкновенная вода (в тропическом климате) или водный раствор этиленгликоля (в умеренном и холодном климате).
Кроме чиллера (чиллеров) и фанкойлов, в состав системы входит трубная разводка между ними, насосная станция (гидромодуль) и подсистема автоматического регулирования (автоматика).
Далее об автоматике.
Принцип функционирования клапана
Клапаны типа «открыт-закрыт» применяются в системах с фанкойлами. Они имеют вид устройства седельного типа и управляются автоматически (с помощью электрического привода и специального запорного механизма). В запорный элемент вошел вертикальный пружинный шток с запорной шайбой. Этот шток открывает или закрывает магистраль (при помощи сервопривода). Корпуса трехходовых клапанов изготавливаются на основе латунного сплава или стали, обладающей высокими антикоррозийными показателями. Клапан оснащен тремя патрубками для подключения трубопровода (1 выходящий и 2 входящих).
Помимо этого, можно выделить два основных типа трехходовых устройств:
- нормально открытый (основная магистраль открыта в режиме работы, поэтому теплоноситель поступает напрямую к самому пользователю, но при подаче сигнала от пульта ДУ основная магистраль перекрывается автоматически, а теплоноситель направляется в обход по байпаснойлинии);
- нормально закрытый (основная магистраль перекрыта в рабочем положении, а сам теплоноситель направляется к потребителю сразу через байпасную линию, пульт управления направляет сигнал к основной магистрали, которая открывается в автоматическом режиме).
Принцип действия
Аппарат работает по принципу упомянутого выше калорифера: по трубкам змеевика течет антифриз или вода определенной температуры, вентилятор продувает сквозь ребра комнатный воздух. Происходит теплообмен, поток нагревается или охлаждается. Отсюда второе название устройства – вентиляторный доводчик.
Особенности работы фанкойла:
- агрегат способен работать в режиме нагрева либо охлаждения в зависимости от температуры приходящей воды;
- основная функция – передавать воздуху тепло или холод, произведенный другими установками;
- проток жидкости обеспечивается внешним насосом, собственного нет;
- всасываемый воздушный поток очищается фильтром от пыли;
- обычно фанкойл обрабатывает внутренний комнатный воздух (полная рециркуляция);
- некоторые модели, интегрированные в систему принудительной вентиляции, умеют греть/охлаждать приточный воздух;
- регулирование тепловой/холодильной мощности производится двумя путями – изменением производительности вентилятора и ограничением расхода воды электромагнитным двухходовым клапаном.
Итак, фанкойл — это составной элемент централизованной климатической системы, поддерживающий температуру воздуха в конкретном помещении или в определенной зоне производственного цеха. Дополнительные функции:
- осушение;
- проветривание (режим вентиляции);
- подмешивание свежего воздуха — опция;
- управление от дистанционного пульта;
- подогрев потока электрическим ТЭНом (тоже опция).
Отличие фанкойла от сплит-системы заключается в принципе работы — парокомпрессионный цикл в нем отсутствует, рабочим телом служит вода, не меняющая агрегатное состояние. Причем тепловая энергия приходит в радиатор извне вместе с жидкостью, как предусмотрено в калориферах.
Watch this video on YouTube
Источниками холода/теплоты могут выступать:
- Традиционные котлы, использующее различные энергоносители. Понятно, что данное оборудование обеспечивает только нагрев воды или антифриза.
- Тепловые насосы (ТН) двух типов – геотермальные и водяные. Зимой установка подогревает теплоноситель, летом, наоборот, охлаждает.
- Чиллеры – мощные холодильные машины с воздушным либо водяным охлаждением конденсатора.
Внутри агрегата предусмотрен клапан для сброса воздуха после монтажа и заполнения трубопроводной сети теплоносителем
Обвязка фанкойла
В схему обвязки фанкойла входят все возможные датчики и приспособления, которые ставятся на входе и на выходе из фанкойла. Основным элементом, без которого теряется сам смысл обвязки, является трехходовой клапан.
Существует много предложений по схемам обвязки фанкойла. В первую очередь, это зависит от фирмы производителя, которая предлагает именно свою схему и соответствующую комплектацию такой обвязки.
Во-вторых, схема обвязки фанкойла зависит от требований и условий, в которых предстоит работать самому фанкойлу.
Какова же задача обвязки? Как известно, вода или любая другая незамерзающая жидкость, которая поступает в фанкойл, предназначена для охлаждения/нагрева воздуха в помещении. Когда температура воздуха достигает нужного значения, выключается вентилятор фанкойла и перестает принудительно прогонять воздух через фанкойл. В случае же дальнейшего понижения/повышения температуры воздуха, необходимо прекратить подачу жидкости в фанкойл. Но полностью перекрыть циркуляцию жидкости в области фанкойла нельзя.
Для сохранения этой циркуляции, но в обход фанкойла ставится трехходовой клапан, задача которого перепускать жидкость, входящую в фанкойл в выходящий патрубок, минуя сам теплообменник фанкойла. Таким образом, непосредственно в теплообменник фанкойла жидкость поступать не будет, и дальнейшее понижение/повышение температуры воздуха происходить не будет. Сам трехходовой клапан может быть установлен на выходе жидкости из фанкойла или на входе жидкости в фанкойл.
Схема установки бывает различная и зависит от производителя и с ней необходимо ознакомиться перед монтажом. Трехходовой клапан для фанкойлов Dantex устанавливается на выходе жидкости из фанкойла. Для более надежной, качественной и безопасной работы фанкойла, система обвязки может включать и дополнительные элементы, такие как сетчатые фильтры, датчики температуры, датчики давления, запорные вентили, шаровые вентили, гибкие вставки, автоматические воздухоотводчики, регуляторы перепада давления и т.д.
Технология проведения монтажа
Перед началом работ вами обязательно должна быть рассмотрена схема подключения канального фанкойла, это позволит исключить ошибки, что особенно касается неопытных начинающих мастеров, которые ранее не сталкивались с решением такого рода задач. Ввиду того что система, в которой присутствуют чиллер и фанкойл, отличается достаточно сложными конструктивными особенностями, монтажные работы и настройку лучше всего доверить высокопрофессиональным специалистам. Они смогут выполнить монтаж, осуществив грамотную установку оборудования в том месте, где его работа будет максимально эффективной. В этом случае вы сможете воспользоваться гарантией и сервисным обслуживанием. Наиболее часто компании-поставщики гарантируют полное обслуживание в случае поломок в течение суток.
Если же вы сами планируете заниматься данными манипуляциями, то на следующем этапе будет необходимо осуществить сборку узлов обвязки, а сделать это можно будет после монтажа необходимых клапанов, кранов и приборов контроля давления и температуры, что является очень важной задачей. Следующим шагом станет монтаж и утепление трубы, а также монтаж системы отвода возникающего конденсата, что защитит систему от преждевременного выхода из строя еще до момента окончания гарантийного срока. Когда устанавливается высоконапорный канальный фанкойл, придется произвести манипуляции по подключению приборов к сети электропитания
Система должна быть опрессована, а ее герметичность – проверена
Когда устанавливается высоконапорный канальный фанкойл, придется произвести манипуляции по подключению приборов к сети электропитания. Система должна быть опрессована, а ее герметичность – проверена.
Последним этапом становится подача воды, которая выступает в системе в качестве носителя. Перед тем как определить сторону обслуживания канального фанкойла Clint, стоит подумать над тем, сможете ли вы осуществить все необходимые расчеты, которые нужны для проведения работ. Они позволят учесть функциональную нагрузку, которая будет оказываться на тот или иной фанкойл. Помимо всего прочего, специалисты помогут определить особенности каждого помещения в здании, что позволяет правильно выбрать оборудование для максимально эффективной работы.
