Консервация скважины на зиму
Консервацию скважины, которой не будут пользоваться зимой, начинают до наступления морозов. Удобно проводить операции, если обратный клапан вмонтирован в доступном месте сразу после насоса. Некоторые модели погружных помп снабжаются встроенным клапаном.
Консервация летнего варианта скважины проводится в такой последовательности:
- Отключают электропитание.
- Открывают водоразборный вентиль.
- Ожидают падения давления в системе. Когда оно достигнет 0,5 атм, открывается автоматический клапан. Его монтируют ниже уровня промерзания почвы на подающем шланге.
- Откручивают и снимают блок управления.
Если скважина оборудована адаптером, гидробак с автоматикой находятся в доме. Трубы расположены ниже точки промерзания.
Если скважина оборудована кессоном, гидроаккумулирующий бак и автоматика располагаются преимущественно в нем.
Консервация выполняется в несколько приемов:
- От насоса отключают электричество. Открывают запорный вентиль на трубопроводе в дом.
- Опускаются в кессон. Открывают все краны, кроме того, что на стояке для подключения полива участка.
- Дожидаются, когда вода сольется в скважину. Открывают поливочный кран, сливают остатки жидкости.
Насос из скважины поднимать необязательно. Температура в ней плюсовая, вода не замерзает. Вынимают оборудование и отправляют на хранение, когда опасаются воров.
Важность использования сливных клапанов
В процессе эксплуатации скважин возникает потребность в удалении накопленных жидкостей, которые могут влиять на продуктивность и эффективность работы скважины. Сливные клапаны позволяют эффективно осуществлять слив и отвод из скважины лишних жидкостей.
Одной из основных функций сливных клапанов является поддержание оптимального давления в скважине. Сливной клапан позволяет контролировать давление внутри скважины и осуществлять его регулировку. Это позволяет предотвратить нежелательные ситуации, такие как перепады давления или деформации оборудования.
Большое значение имеет также защитная функция сливных клапанов. Они предотвращают засорение скважины и обеспечивают непрерывность работы системы. Сливные клапаны улавливают различные примеси и загрязнения, которые могут попасть в скважину, и помогают сохранять её работоспособность и производительность.
Использование сливных клапанов является важным аспектом в области нефтегазовой промышленности и геологоразведочных работ. Они обеспечивают безопасность и надежность работы скважин, минимизируют возможность аварийных ситуаций и способствуют оптимальным показателям добычи.
Таким образом, сливные клапаны имеют существенное значение в обеспечении нормальной работы скважин. Они выполняют не только функцию слива и отвода жидкостей, но и обеспечивают контроль давления, защиту от загрязнений и обеспечивают безопасность и непрерывность работы скважины.
Правильный выбор и установка сливных клапанов позволяют снизить риски и обеспечить бесперебойную работу всей системы скважинного оборудования.
Автоматический сливной клапан для скважины ISK K1/2
Материал клапана: 1) корпус клапана — латунь, 2) пружина и шарик — нержавеющая сталь.
Диаметр номинальный (DN): 1/2″ НР (наружная резьба)
Цена комплекта с латунным тройником (1″х½″х1″): 2600 руб.
Обслуживание и уход за собственной системой водоснабжения – это довольно хлопотный и нелегкий процесс. Всегда это ощущается в холодный период времени, когда система дает сбой и нужно срочно ремонтировать. На сегодняшний день есть решение, которое позволит избежать определенных манипуляций по сливу воды из системы, к примеру, при обустройстве со скважинным адаптером, сливе из системы при использовании колодца как источник водоснабжения. На это есть автоматический сливной клапан, который позволяет решать проблему слива воды без вашего участия.Как работает автоматический зимний клапан для скважины Механизм работы данного устройства очень прост. При отключения насосного оборудования из сети, а так же открываем водоразборный кран к примеру, то давление в системе стремиться к нулевой отместке, тем самым когда давление понизиться менее 0,5 бар, сливной клапан открывается за счет специальной пружинки и круглого шарика, который отходит от прижимного седла и тем самым выпускает воду из магистрали. При включении насосного оборудования давление в системе увеличивается (более 1 бар.) и опять запирает данный кран.
Сливной клапан K1/2 состоит из медного корпуса, внутри размещен нержавеющий шарик, установлена пружинка, отверстие с внутренней стороны выполнено как уплотнительное седло с плотной резиновой прокладкой к которому за счет давления в системе и прижимается шарик, и открывается за счет пружинки уплотнительной. Вот и вся конструкция, но без нее было невозможно слить воду при обустройстве в нижней точке и приходилось поднимать полностью всю конструкцию и разъединять адаптер.
Как смонтировать зимний клапан
Данные клапаны всегда монтируются ниже скважинного адаптера если обустройство было выполнено именно так. Для корректной работы глубина установки не должна превышать 5 м, и монтируется прямо под адаптером с помощью специального латунного тройника или прижимной седелки.
| Вариант установки клапана с седелкой | Вариант установки клапана с адаптером |
Хочется сразу же отметить и оговорить плюсы и минусы у данного клапана, конечно же плюсов в большинстве!
1. Может появиться небольшое подкапывание, при попадании мелких частиц при пользовании скважиной между уплотнительной прокладкой и шариком прижимным (песок к примеру). 2. Возможность засорения сливного отверстия и неправильная работа клапана.
Преимущества клапанов сливных ISK K1/2: 1. Очень легко монтируются, имеют удобную форму для упрощения монтажа в системе. 2. Небольшие размеры. Может устанавливаться в любых практически обсадных трубах. 3. Подходит для тех скважин, где может присутствовать песок. Клапан имеет увеличенное сливное отверстие, позволяющее без демонтажа клапана промыть засорения потоком воды в системе. 4. Клапан имеет не высокую цену. 5. Минимальное участие человека при сливе воды в нижней точке.
Нефтяная промышленность
Нефтяная промышленность – это отрасль промышленности, занимающаяся добычей, переработкой и транспортировкой нефти и нефтепродуктов. Нефть – это природный ископаемый, который служит источником энергии и сырья для производства множества товаров.
Нефтяная промышленность играет важную роль в экономике многих стран, поскольку добыча и переработка нефти являются основными источниками доходов для государств. Она также обеспечивает энергией различные отрасли промышленности и повседневные потребности населения.
Процесс добычи нефти в нефтяной промышленности включает в себя раскрытие и разработку месторождений, бурение скважин, добычу нефти и контроль процессов для обеспечения безопасности.
Переработка нефти – это процесс, в ходе которого нефть превращается в различные виды нефтепродуктов, такие как бензин, дизельное топливо, керосин, масла и газ.
Транспортировка нефти и нефтепродуктов осуществляется с помощью магистральных нефтепроводов, танкеров, железнодорожных цистерн и автомобильных топливозаправщиков. Эти методы обеспечивают доставку нефти в пункты потребления внутри страны и за ее пределами.
Нефтяная промышленность является одной из основных отраслей мировой экономики и имеет влияние на глобальные рынки энергии. Развитие нефтяной промышленности требует инноваций и разработки новых технологий с целью повышения эффективности добычи и переработки нефти, а также снижения негативного влияния на окружающую среду.
Преимущества нефтяной промышленности
Преимущества
Описание
Источник энергии
Нефть является важным источником энергии для различных отраслей промышленности и повседневных нужд населения.
Источник сырья
Нефть служит сырьем для производства различных товаров, таких как пластик, удобрения, лекарства и многое другое.
Работные места
Нефтяная промышленность создает множество рабочих мест и обеспечивает доходы для работников.
Нефтяная промышленность играет важную роль в мировой экономике и обеспечивает экономический рост и развитие стран. Однако она также сопряжена с проблемами, связанными с экологическим воздействием и энергетической безопасностью
Поэтому постоянное совершенствование и усовершенствование процессов и технологий является важной задачей для этой отрасли
Продлевает срок службы скважины и оборудования
Основная задача сливного клапана — обеспечить слив излишнего давления, которое может возникать во время эксплуатации скважины. Во время эксплуатации скважины могут накапливаться газы, пары нефти и воды, а также различные примеси, которые могут привести к негативным последствиям для работы скважины и её оборудования.
Сливной клапан позволяет эффективно управлять давлением внутри скважины, предотвращая перегрузку насосов и другого оборудования. Это позволяет экономить энергию, увеличивает срок службы насосов и других компонентов скважины, а также снижает риск преждевременного отказа оборудования.
Кроме того, установка сливного клапана снижает риск возникновения аварийных ситуаций в скважине, таких как блокировка насоса или подпора в скважине. Это повышает безопасность работы и снижает затраты на ремонт или замену оборудования.
Использование сливного клапана также позволяет осуществлять регулярные профилактические и диагностические работы в скважине. Регулярная проверка, смазка и замена клапана помогает поддерживать высокую производительность скважины и продлевать срок её службы.
В итоге, установка сливного клапана является не только необходимой мерой для защиты скважины и оборудования, но и инвестицией, которая позволяет снизить затраты на эксплуатацию, обслуживание и ремонт скважины в долгосрочной перспективе.

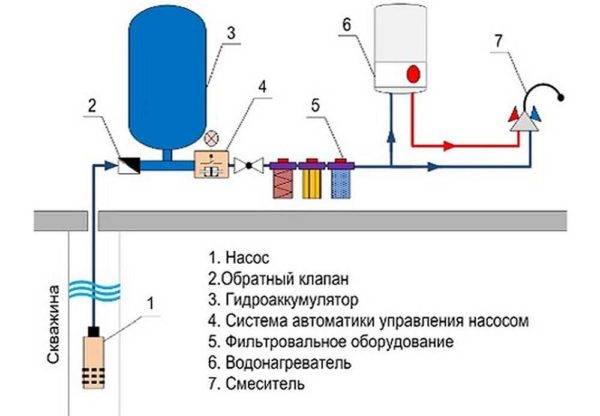

Принципы составления схемы и прокладки водопровода
Сначала составляют план водопровода, где указывают, как подвести и завести воду из скважины в дом. В схеме отмечают бойлеры, потребители, коллекторы, насосы и фильтры для скважины. На чертеже обозначают места расположения этих конструкций и узлов, указывают направление трубопровода и расположение труб.
Общая схема водопровода в доме и на земельном участке включает следующие элементы и параметры:
- Скважина;
- Насосная станция или насос;
- Гидроаккумулятор;
- Система очистки воды для подачи в помещение;
- Запорный клапан;
- Тройник для распределения воды;
- Расположение труб внутри дома и на участке.
Трубы в доме прокладывают двумя методами. Последовательный способ оптимально подходит для небольшого дома площадью до 100 квадратных метров или дачи для сезонного проживания. В данном случае вода в дом из скважины попадает через главный трубопровод. У каждого смесителя или крана устанавливают тройник, который выводит воду к потребителю.
Если вы только планируете строительство загородного дома и еще не определились с проектом, в каталоге “МариСруб” вы найдете десятки готовых вариантов. Для вас — двухэтажные и одноэтажные дома с балконом и террасой, уютные компактные дачи с мансардой и без, просторные коттеджи с гаражом, верандой и другими пристройками. Выбирайте понравившийся проект, и архитектор внесет необходимые изменения. Кроме того, вы можете заказать индивидуальное проектирование!
Как законсервировать на зиму абиссинскую скважину
Вода в абиссинке находится ниже точки промерзания, поэтому с самой скважиной ничего не случится. Главной задачей является слить воду из труб и укрыть правильно устье.Действия при консервации абиссинской скважины:
- снимаем насос, шланг сливаем и складываем в теплое сухое и надежно закрытое место;
- сливаем воду из труб, если надо, продуваем воздухом;
- прикручиваем на заранее сделанную резьбу оголовок. Он предохранит горловину от дождя, ветра, снега, пыли, листвы, от другого внешнего воздействия;
- оголовок герметично закрываем пленкой или пластиковым колпаком.
Рекомендуется скважину прохлорировать. Сухую хлорку (30-40 г.) растворяем в ведре воды и заливаем из расчета одно ведро на один метр скважины. Хлорка, стекая в скважину, обеззараживает воду, уничтожая бактерии и различный мусор. В таком состоянии оставляем до весны. Весной открываем, откачиваем и эксплуатируем.
Как слить воду из насоса на зиму
Следующая важная часть системы – насосная станция. Если она установлена в доме, нужно обязательно вылить из нее воду. Если в колодце или скважине, то, теоретически, можно не делать вообще ничего – глубина промерзания в Подмосковье 1,5 метра, а насосы устанавливают глубже.
Sanych1415 Участник FORUMHOUSE
Главное, чтобы шланг выдержал перепады температур. Если выдержит, то проблемы нет.
Но при на практике при сезонном использовании колодца или скважины участники FORUMHOUSE по завершении дачного сезона вытаскивают насосы и увозят в город, чтобы оборудование зимовало в теплом помещении.
Андрей 203 Администратор FORUMHOUSE
В конце сезона я все разбираю. Насос и автоматика хранятся дома при положительных температурах.
Чтобы вылить из воду из насосной станции, нужно обесточить ее и открутить сливную пробку, которая находится в нижней части корпуса насоса. Насос следует наклонить в сторону слива воды, а для гарантированного полного слива перевернуть его «вверх ногами».
Где ставить обратный клапан
Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.
Графическое обозначение обратного клапана на схемах
В общем-то, четкого указания, где именно надо ставить обратный клапан, нет
Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания
А конкретное его место определяете по параметрам системы и по удобству обслуживания
Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе
А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.
Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика
Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.
На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.
Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.
С насосной станцией
Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.
Для насосной станции лучше обратный клапан с фильтром
Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.
Обратный клапан с фильтром для установки с насосной станцией
Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
2 Зачем нужен обратный клапан для погружного насоса?
Обратные клапана для насосов предотвращают ток воды в трубах в обратном направлении или предупреждают смешивание воды из кранов с разной температурой. Все зависит от того, где этот клапан устанавливать. В последнее время широкое распространение получили обратно-прямоточные клапана, сделанные по API стандарту, которые рассчитаны на уровень давления от 10 — 170 бар. Размеры сварки труб внахлест по этому же стандарту – ANSI B16.11.
Клапана для насоса бывают:
- с откидными механизмами;
- с механизмами подъемного типа.
Откидные механизмы отличаются тем, что над седлом крепят затвор на шарнирах, который открывается под давлением поступающего внутрь водяного потока. Подъемная заслонка срабатывает, передвигаясь вверх-вниз по вертикально установленному цилиндру. Когда затвор (заслонка) прижимается к седлу – поток воды перестает поступать внутрь.
2.1 Установка клапана
Очень часто на форумах можно встретить жаркие споры по поводу одного единственного вопроса: «Насколько обязательно ставить обратный клапан на насос?».
Место обратного клапана при установке скважинного насоса
Погружные насосы с обратным клапаном, если у вас во дворе есть скважина или установленный водяной электронасос около колодца, то вы сможете уже при включении напорной установки, не ожидая, когда вода вытеснит воздух из труб, сразу подвести воду в кран. Если, например, ставить запорную арматуру на насосе для горячей воды, то не нужно будет сливать холодную воду из трубы, в ожидании пока «тепленькая пойдет».
2.2 Нюансы монтажа
Чтобы не осуществлять постоянный ремонт из-за отложений грязи и осадка на мембране, и пружине, которая в итоге просто не держит воду устанавливать запорную арматуру нужно вертикально.
В зависимости от вида скважины или колодца, учитывая особенности трубопровода, запорную арматуру следует устанавливать либо снизу либо сверху. Положение сверху требуется, когда бурение скважины происходит на маленькую глубину (до восьми метров, которая характерна для абиссинок).
Если вы поставите запорник снизу, то отследить сток воды из скважины когда вы уже попадете в водоносный слой можно будет только при использовании ручного или ножного насоса.
Если вы ставите обратнозапорный механизм на скважинные аппараты, то его прямое назначение – не дать воде постоянно возвращаться в скважину. Это будет экономить время поступления воды в краны. Поэтому, устанавливать запорную арматуру нужно на выходе из напорного аппарата.
При неглубоком уровне погружения насосного аппарата, и если расстояние до дома небольшое, то можно ограничиться установкой одного клапана. Если цифры расстояний больше, то устанавливают пару запорных клапанов – на выходе из напорного аппарата и при входе в дом или непосредственно у точки водозабора возле гидроаккумулятора и автоматики управления напорным аппаратом.
Если у вас в наличии насосная станция, то ставить запорную арматуру нужно либо в скважине прямо на входном отверстии всасывающей воду трубы, либо непосредственно перед входным отверстием напорной станции. Учитывая особенности механизма обратнозапорной арматуры, предпочтительнее второй вариант.
А, например, обратные клапана для канализационных насосов нужны для того, чтобы вода не шла обратно из унитаза. Установка этого запорного механизма подразумевается на общую сточную трубу. Но, вы всегда можете усовершенствовать свой быт и установить обратнозапорную арматуру на каждый сток отдельно.
2.3 Самодельный клапан
Не нужно быть семи пядей во лбу или иметь сантехнические навыки и образование, чтобы вместо покупного запорного механизма попытаться сделать его самостоятельно.
Правила установки шарового обратного клапана
Чтобы изготовить свой обратно запорный механизм необходимо приобрести следующие детали:
- муфту с наружным резьбовым соединением;
- тройник с внутренним резьбовым соединением;
- пружину, свободно входящую в тройник;
- металлический шарик на 2-3 миллиметра меньше, чем внутренний диаметр тройника;
- пробку с резьбой;
- фум-ленту.
Весь фокус в том, чтобы отрегулировать степень сжатия пружины. Она не должна мешать свободному протоку воды, но, когда напор начнет спадать, она должна наглухо закрывать выход воды из тройника.
Консервация колодца на зиму
Для подготовки дачи к зиме насос из колодца требуется убрать, систему освободить от воды. Если оставить помпу на зиму, она может замерзнуть или ее украдут. Подготовка колодца к зиме заключается в утеплении. Если в нем замерзает вода, шахта повреждается. При плохой гидроизоляции между стыками железобетонных колец образуется ледяная пробка. Ствол в этом случае перекашивается, потребуется ремонт.
Вероятность замерзания колодца зависит от его глубины — чем ниже уровень воды, тем меньше такая возможность. Если сооружение в низине, где водоносный пласт в 1-2 м от поверхности, колодец промерзает через стенки ствола. Если он из дерева, то мороз не страшен. Но большинство шахт сейчас железобетонные, риск замерзания больше.
Утепляют прежде всего ствол колодца на входе. Хорошо надстроить оголовок, который также защитит от снега, листьев. Самый теплый материал — деревянный сруб с крышей. Если используют МДФ, тонкие доски, требуется дополнительное утепление термоизоляционными материалами.
На зимний период в ствол можно установить утеплительную крышку. Ее место — ниже промерзания почвы, но выше воды.
Изготовление несложное:
- Из фанеры вырезают 2 диска по внутреннему размеру шахты. Нижний покрывают водостойкой краской, оборачивают пленкой, чтобы предохранить от гниения.
- Подвешивают диск в стволе на тросах. Сверху укладывают теплоизолятор.
- Второй диск опускают, чтобы не доходил до утеплителя на 0,5 м. На нем еще слой теплоизоляционного материала. Между фанерными дисками образуется воздушная прослойка, повышающая качество утепления.
Если вода близко к поверхности, она обязательно зимой замерзнет. Утепление входа не принесет желаемого результата — холод проникнет сквозь стенки.
Поступают таким образом:
- вокруг шахты на глубину 1 м роют котлован шириной 0,5 м;
- оборачивают верхнее кольцо утеплителем;
- траншею засыпают слоем щебенки толщиной 0,5 м;
- сверху забрасывают землей.
Подготовленный к зиме колодец весной сразу готов к эксплуатации. В него опускают насос, подключают к водопроводу и электричеству, начинают пользоваться.
Особенности пользования скважиной зимой
С учетом того, что промерзание почвы на глубину 2 м невозможно, а уровень залегания водной поверхности достигает 8 м, опасности воздействия холода на нее не существует. Проблема возникает в глубине залегания трубопровода. Если он располагается близко к поверхности земли, то при температуре, ниже 0°, есть вероятность замерзания в нем воды. Если такое происходит, то есть риск магистрали и вся система может быть надолго выведена из строя. Правильная прокладка трубопровода ведется на глубине не меньше чем 2 м, что ниже территории промерзания грунта
Если же трубы проложены близко к поверхности, то следует принять меры предосторожности:
- Параллельно проложить греющий кабель.
- Утеплить при помощи пенополистирола. Материал, толщиной от 10 см укладывается на трубопровод. С наступлением зимы на это место набрасывается снег.
Вопросы по устранению замерзания воды в трубопроводе решаются еще на стадии проектирования системы. Если источник удален от дома, необходимо на некоторых участках предусмотреть врезку сливов. Патрубки устанавливаются в проблемных точках. К ним относятся места изгибов. Если магистраль имеет небольшие спуски и подъемы, то в них вода может задержаться. В этих местах обязательно нужно делать отвод.
