Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Устройство различных механизмов слива

Видео: ТЕЧЕТ УНИТАЗ? БАЧОК УНИТАЗА НЕ ДЕРЖИТ ВОДУ? → ПРИЧИНЫ И УСТРАНЕНИЕ ПРОТЕКАНИЯ!

Видео: Замена и настройка арматуры в смывном бачке на унитазе!

Внутри каждого сливного бака установлен механизм спуска воды.

Сегодня существует несколько разновидностей этой конструкции:

1. Рычаговая. Представляет собой рычаг, нажатием на который активируется спуск воды в чашу. Монтируется в раздельных унитазах, в баках с верхним и нижним расположением.
2. Пневматическая. Спусковой механизм активируется нажатием на клавишу пневматической камеры, которая соединяется с выпускным клапаном при помощи гибкого воздуховода.
3. Штоковая. Для открытия спускного клапана необходимо поднять вертикальный шток, который выводится на верхнюю часть крышки бака.
4. Кнопочная. Механизм слива в такой модели запускается нажатием кнопки на крышке сливного бачка. Встречаются двухкнопочные вариации, в которых одна из кнопок отвечает за слив половины бака, вторая – за слив всей находящейся в резервуаре воды.

По типу подсоединения водопроводной арматуры все бачки для слива разделяют на две группы.

Боковая подводка воды

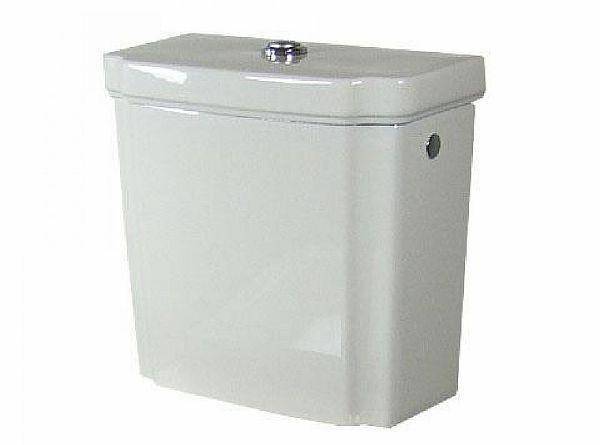

Подводка подсоединяется с правой стороны или слева. Бак в большинстве случаев оборудуется 2-мя дырочками. Нерабочее перекрывается специализированной заглушкой. Главными минусами подобных баков считается шумность при наполнении емкости водой и неэстетичное подключение трубы для водопровода, которую нереально завуалировать.

Унитазы с нижней подводкой воды

Подающая воду труба подсоединяется снизу бачка. Аналогичным образом можно спрятать арматуру водопровода. Также, при наполнении емкости водой создается самый маленький шумовой фон. Каждая из разновидностей бачков для слива находит собственных потребителей и применяется в самых разных моделях унитазов.

Главные  детали сливного бачка

Конструктивно все вариации бачков для слива устроены примерно одинаково. Любой из них имеет три ключевых механизма.

Сливной механизм или арматура запорного типа нужна для регулирования водного слива в емкость унитаза. Предупреждает утечку жидкости из резервуара. В процессе наполнения емкости находящаяся в ней вода содействует тому, что отсечной клапан прижимается к отверстию для слива очень плотно, что предохраняет стекание воды в чашу. Если встречается постоянное подтекание воды, возможно, связано это с поломками отсечного клапана.

Наливной клапан соединяется с подающим воду устройством. Предназначается для контроля над уровнем жидкости в сливном баке. Прекращает подачу воды, как только она достигнет конкретного уровня. Для определения количества жидкости в бачке применяется поплавок, объединенный стержнем с наливным клапаном. Не зависимо от того, где размещен наливной – клапан с боковой стороны или снизу – поплавок располагается в баке вертикально. В устаревших моделях – в горизонтальном положении.

Видео: Очередной секрет ремонта унитаза

Видео: Лопнул бачок унитаза ? не беда, исправим.

Механизм перелива и слива представлен арматурой, оборудованной пусковой кнопкой или рычажком. Предназначается для устранения перелива воды из бачка при неисправности поплавкового клапана. Система перелива совмещается со сливом, при нажатии на кнопку пуска она активируется. Ненужная вода отводится в канализацию. Значимый элемент механизма – поплавковый кран. Протечки воды из бачка очень часто связаны с его функционированием.

Клапан поплавковый в устаревших моделях был везде распространен. Поплавок подымается вместе с приходящей в емкость водой и на определенном уровне перекрывает клапан

Следует иметь в виду, что все популярные поломки бачка для слива связаны с данными механизмами. И для устранения проблем придется менять или настраивать собственно эти элементы.

• Регулировка уровня воды в бачке унитаза
• Почему потеет бачок унитаз

Если же возникли сколы или трещины на поверхности бака, быстрее всего, его понадобится поменять. Не обращая внимания на заявления изготовителей, значительная часть современных клеящих составов, применяющихся для работ по ремонту, не как правило справляются с подобной задачей.

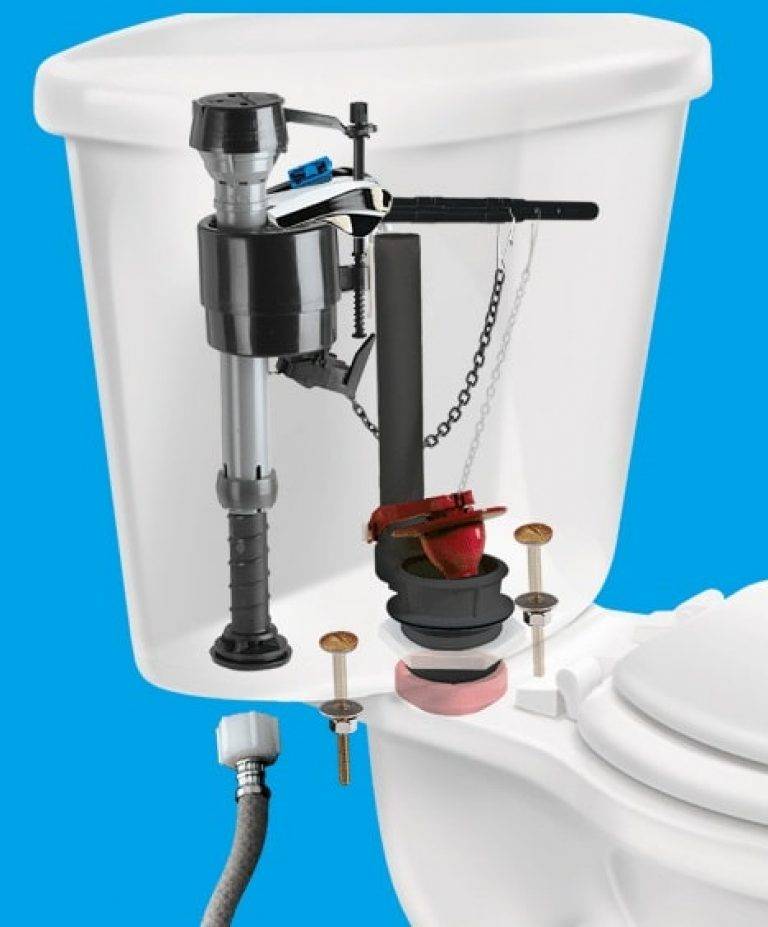

Сливной бак- внутреннее строение

В процессе усовершенствования разрабатывались и применялись множество конструкций этих изделий. По месту расположения сливные баки можно классифицировать следующим образом:

1. Верхний – располагается на высоте от приблизительно полутора метров над чашей унитаза, вода подается по трубе после воздействия на висячую ручку. Потянув за нее, открывают сливной клапан, и порция воды поступает в чашу.

1. Скрытый. Емкость размещается в нише, которую устраивают в стене помещения. Пусковая кнопка при таком варианте располагается на вертикальной плоскости перегородки (дверки). Их обычно изготавливаются из пластмассы.

1. Компактный бачок крепится непосредственно на чашу унитаза. Для этого на нем предусмотрена специальная полочка с отверстиями. Крепление производится винтовыми деталями, для фаянсовых изделий они изготавливаются из пластика.

Бачки для унитаза могут изготавливаться из различных материалов:

1. Чугун. Литые изделия из этого материала являются первоначальными способами производства бачков для унитазов. В настоящее время их применение не актуально, но спрос все же остается поэтому они до сих пор производятся. Изделия из чугуна часто оформляются декоративными литыми элементами. Сам по себе материал долговечен и надежен. (См. фото 2.)
2. Керамика. Самый популярный материал для производства сантехники в настоящее время. Изделия получаются достаточно прочными с чистой гладкой поверхностью, которая легко поддается мойке и чистке. Не рекомендуется для этого использовать порошки и пасты с абразивами.

1. Пластиковые. Данные сантехнические приспособления производятся способом штамповки из различных полимеров. Преимуществом является высокая точность изготовления, когда доработка механическим способом практически не требуется.

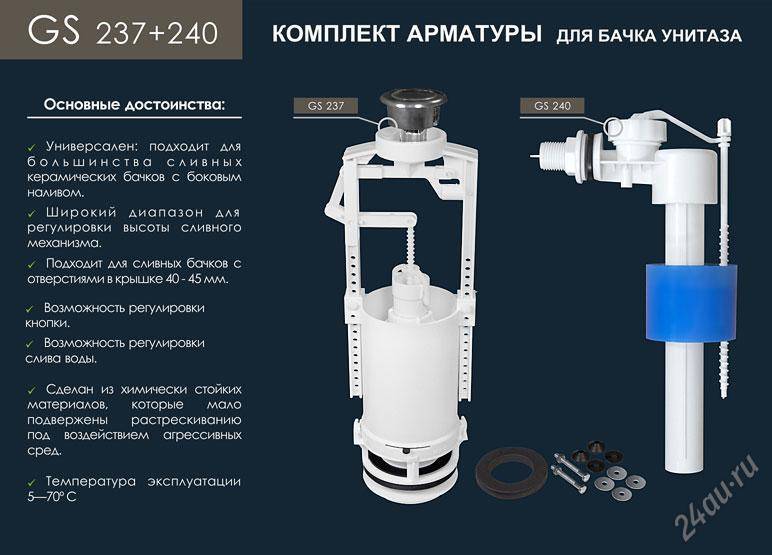

Состав арматуры, если подвод воды сбоку

Как действует механизм, который двигается по горизонтальной направляющей:

• 1.Во время смыва поплавковый механизм опускается вниз, двигая за собой штангу, при этом выполняя открытие запорного клапана.
• 2.Вода поступает в бак, элемент управления поднимается.
• 3.Поступление воды в устройстве со штоковым типом клапана останавливается постепенно по мере заполнения бачка, с мембранным типом останавливается сразу, как достигается контрольная метка.

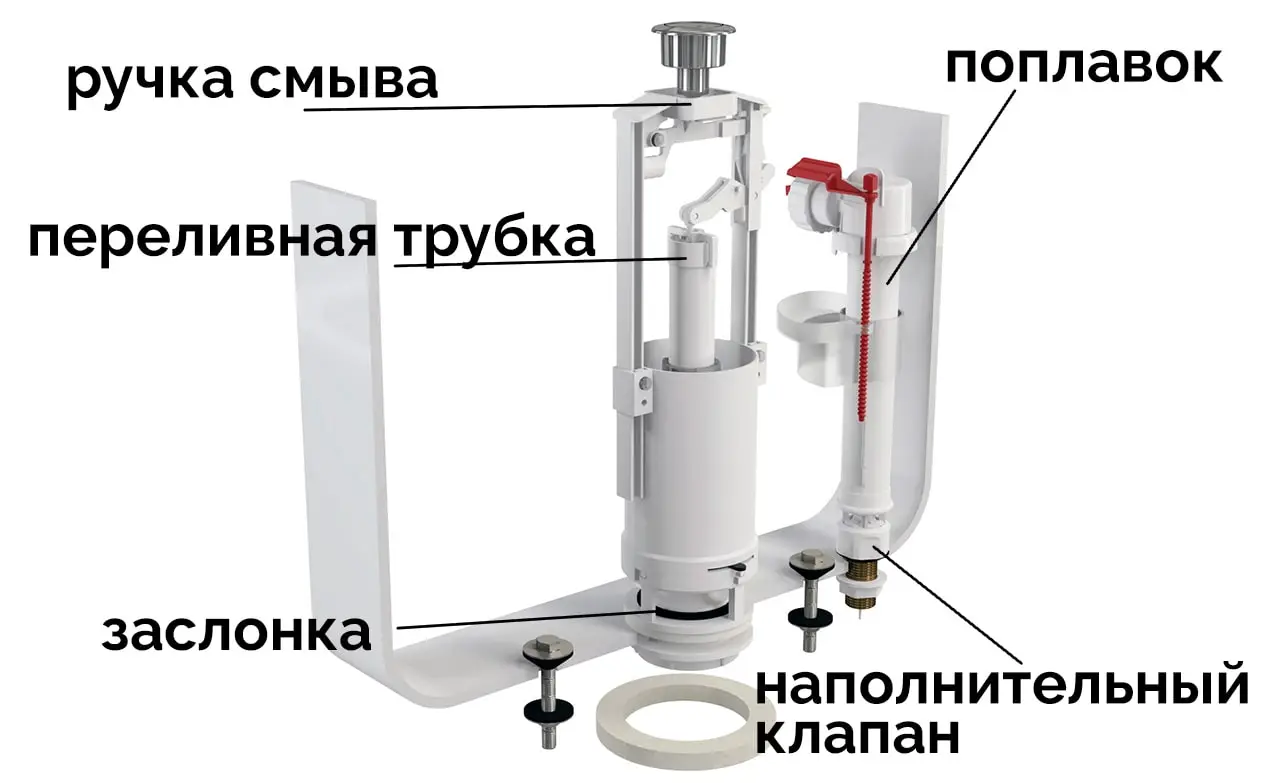

Из чего состоит арматура, если подвод воды снизу:

• 1.поплавок.
• 2.стакан, куда осуществляется опускание поплавкового механизма во время слива.
• 3.направляющая.
• 4.клапан мембранный.
• 5.тяга крепится одновременно к поплавковому устройству и запорному элементу.

Ремонт сливного бачка унитаза с кнопкой

Несмотря на бережное использование клавиши, она со временем приходит в негодность.

• Клавиша на крышке может западать и оставаться в нажатом положении после отпускания. Если система двухкнопочная, «залипает» одна или две сразу.
• Иногда кнопка расшатана, поэтому не всегда ее нажатие приводит к сливу — нужно выбирать правильное положение.
• В третьем случае надавливание происходит с усилием.

Если кнопка западает, не всегда требуется разборка. Сначала несколько раз нажимают на клавишу, иногда такое действие приводит к началу нормальной работы. Если не получается, выкручивают стопорный ободок, дальше смотрят по обстоятельствам:

• устанавливают новую деталь;
• прочищают шахту (посадочное место), ставят обратно старую деталь.

Для ремонта бачка с кнопкой сдвоенного образца действуют по такому же принципу.

Как устранить общие поломки унитазов

Течь по раструбу канализации

Если в районе подключения к раструбу канализации или на выходе самого унитаза образуется лужа, причина кроется в пересыхании манжеты или изломе фланца гибкой гофрированной трубы. С жёстким соединением на пластиковых трубах таких проблем практически не бывает.

Исправляют это заменой гофры на новую, при этом важно аккуратно установить её без перегибов и изломов. В качестве временного решения можно обработать стык вокруг трубы силиконовым герметиком, предварительно вытерев и просушив это место

Вода не набирается в бачок

https://youtube.com/watch?v=U_6q_MFVt5U

Причин такой неполадки может быть несколько, но все они сводятся к тому, что есть какая‑то преграда, не дающая воде поступать в бак. Начинать поиски лучше с самых простых вариантов и постепенно продвигаться к сложным.

Первым делом необходимо перекрыть воду и снять гибкую подводку сбоку или снизу унитаза. При наличии засора следует прочистить его и проверить напор, открыв воду и опустив шланг в таз или другую ёмкость. Если струя хорошая, следующим шагом проверяют фильтр внутри клапана подачи.

Тот имеет вид пластиковой вставки с сеточкой. Нужно достать фильтр, очистить при наличии грязи и промыть под краном. Затем деталь устанавливают на место и проверяют, изменилась ли ситуация. Стоит учитывать, что в некоторых клапанах такого фильтра может не быть.

Если прочистка не помогла, нужно снять крышку бачка, извлечь заливной механизм и, отвернув гайку клапана, внимательно осмотреть загрязнение под струёй воды, прочистить канал тонкой проволокой, убрать налёт с резиновой мембраны. После этого всё собирается в обратном порядке и устанавливается на место.

Если вода по‑прежнему не набирается — скорее всего, неисправен сам клапан и его придётся заменить новым.

Вода набирается с большим шумом

Проблеме шумного наполнения подвержены, как правило, бачки с боковым подключением. Из‑за особенностей конструкции клапан находится сверху и струя воды, падая на дно пустого бачка, создаёт шум. Для его снижения на выходе клапана устанавливают специальные трубки‑глушители, доходящие до дна, по которым стекает поток.

Типы конструкции сливной арматуры для бачка унитаза

Существует несколько вариантов исполнения сливной системы. Наливной клапан может иметь нижнее или боковое размещение. В первом случае патрубок расположен в днище сливной емкости. В состав такой системы входит поплавок вертикального штока, тяга и буй. Два последних элемента соединены в общую конструкцию, которая выполняет роль ограничителя воды.

При опустошении бачка поплавок опускается. В этот момент на клапан унитаза начинает воздействовать тяга, открывая его. Когда поплавок достигает определенного уровня, клапан перекрывается. Герметизация системы обеспечивается парой прокладок.

При боковом размещении патрубок с клапаном введены в бачок через боковое отверстие, которое располагается в стенке емкости под крышкой. Данный просвет выполняется условно герметичным, поскольку вода до него не доходит. В такой конструкции управляющий механизм сливного бачка размещен горизонтально. Он состоит из запорного устройства, поплавка, рычага и наливной трубки. При опорожнении бачка поплавок опускается, что приводит в движение штангу, которая открывает запорный клапан. При заполнении бачка водой управляющий механизм постепенно поднимается.

В конструкции с боковым размещением клапана механизм располагается горизонтально

С точки зрения эффективной и комфортной работы сливного устройства выбор лучше остановить на моделях с нижним подключением, которые являются более надежными, меньше шумят в момент заполнения емкости водой. Системы с боковым подключением характеризуются простотой монтажа, доступностью выполнения наладочных и ремонтных работ.

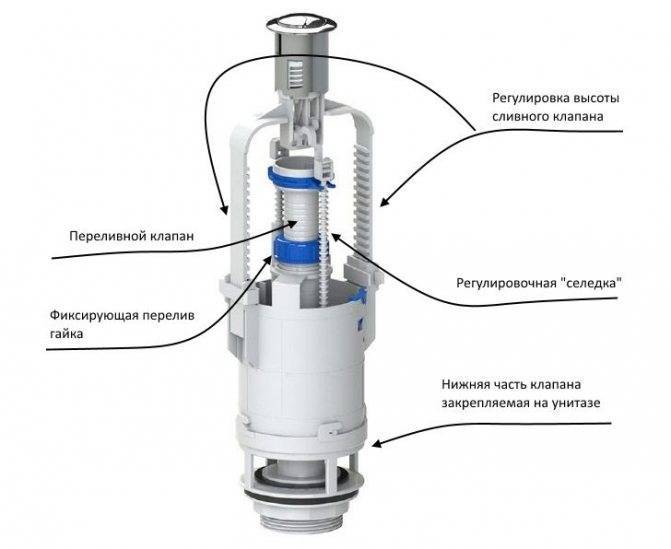

Сливной механизм приводится в действие с помощью пускового устройства, которое может быть представлено рычагом, штоком или кнопкой для унитаза. Старые модели оснащались рычагом, к которому крепился шнур с ручкой или цепочка. Система слива со штоком приводилась в действие посредством поднятия ручки вверх. Такой вариант также утратил популярность и редко встречается в современных бачках.

Конструкции с нижним размещением являются более надежными

В настоящее время управление моделями чаще всего осуществляется путем воздействия на кнопку, которая располагается в крышке бачка. Нажимная система, в свою очередь, может быть однокнопочной или двухкнопочной. В первом случае бачок опустошается полностью при нажатии на кнопку. Второй вариант предполагает два режима работы сливного механизма бачка с кнопкой. Первый обеспечивает слив половины объема емкости, а второй – полное опорожнение бачка.

Почему течет бачок — основные причины

Если вы задались вопросом — почему течет бачок унитаза, значит проблема уже наступила. Теперь осталось выяснить причину, почему это может происходить. Самая распространенная – обыкновенное переполнение, при котором лишнее количество жидкости смывается. Выделяют несколько основных факторов, которые в большинстве случаев приводят к нарушению работы:

• ухудшение эластичных свойств резиновой прокладки. Со временем данный материал изнашивается, вследствие чего водный поток не может быть плотно перекрыт и сантехника протекает. Деформированная деталь отлично пропускает воду;
• резиновая прокладка не потеряла эластичность и не подверглась деформации, однако она не слишком плотно прилегает к выводному отверстию, расположенному рядом с клапанным механизмом. В следствии неплотного прижимания детали сливной бачок унитаза подтекает;

• шпилька клапанного механизма подверглась коррозийной деформации или физическому повреждению. Эта деталь сохраняет поплавок в требуемом положении, но при длительной эксплуатации элемент перетирается;
• клапанный корпус был поврежден – еще одна причина протечки. Однако трещины, ставшие причиной того, что течет сливной бачок унитаза, возникают только на пластиковых изделиях. Если установлены детали, изготовленные из латуни, такие проблемы не возникнут, т.к. латунные компоненты известны повышенной прочностью.

К прочим распространенным причинам того, что протекает бачок унитаза, относится:

• повреждение болтов и других креплений, соединяющие сливной бак и унитаз. Спустя продолжительный срок эксплуатации металлические элементы часто подвергаются коррозии, а пластиковые – ломаются;
• если из-под бачка унитаза течет при сливе, то дело может быть в груше, которая со временем лишилась эластичности. После длительного использования эта деталь теряет свои первоначальные свойства, вследствие чего пропадает способность обретать необходимую форму.;
• смещение рычага, фиксирующего положение поплавка. Это может произойти вследствие продолжительной эксплуатации в результате которой поплавок теряет герметичность. Поэтому в поплавок может попадать жидкость. Иногда комплектующие низкого качества также вызывают подобную неисправность и сантехника подтекает;
• поломка сифона либо шлангов бака;
• между бачком и унитазом может течь вода вследствие нарушения герметичности соединения. Как правило, это происходит при изменении формы уплотнителя, сделанного из резины;
• поврежден запорный клапанный механизм;
• возникли трещины.

К главным признакам того, что бачок унитаза подтекает, относится:

• часто возникающий или постоянный звук льющейся жидкости;
• появление следов известняка в местах выхода жидкости;
• поверхность чаши, которая расположена ближе к бачку, изнутри постоянно мокрая, даже если сантехникой длительное время не пользовались;
• вода при сливе проходит медленно;
• увеличивается расход воды;
• на трубопроводе и сливном баке возникает конденсат.

Появление даже одной из вышеперечисленных проблем свидетельствует о том, что бачок унитаза подтекает. В этом случае требуется осуществить ремонтные работы. Предлагаем ознакомиться с устройством сливного бачка унитаза, распространенными неисправностями и их ремонтом.

Установка слива

Подключите унитаз к канализации и проверьте герметичность системы. Нельзя забывать об установке сливного трапа.

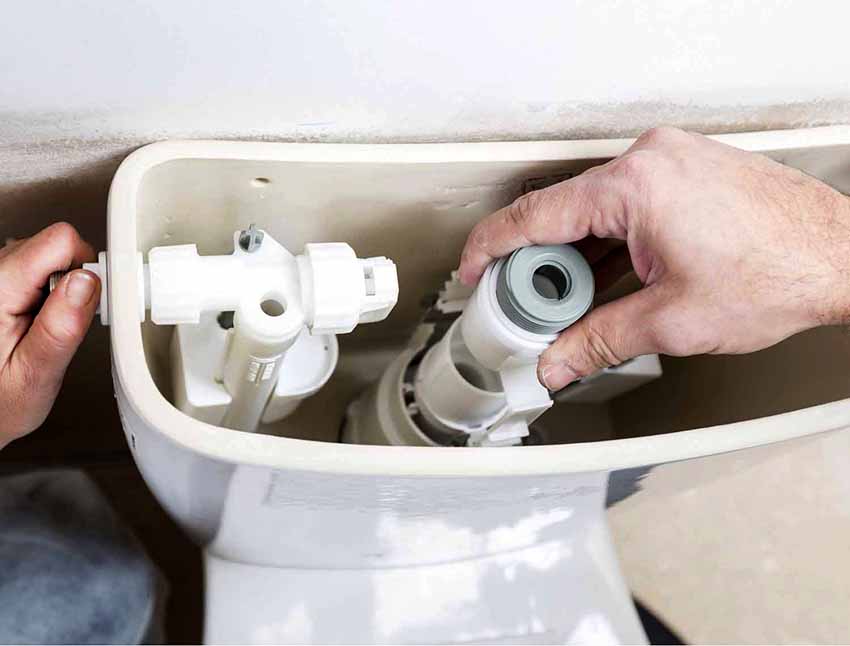

После этого следует приступать к монтажу арматуры. Механизмы отличаются диаметрами и габаритами, однако, принцип монтажа у всех одинаковый. Технология состоит из нескольких простых пунктов:

1. установите на сливную систему прокладку, изготовленную из прочной резины;
2. поставьте устройство в бачок;
3. после этого прикрутите механизм гайкой из пластмассы;
4. наденьте железные либо пластмассовые шайбы и прокладки на болты для крепления;
5. установите болты в отверстия;
6. оденьте шайбы с другой стороны изделия и закрутите гайки;
7. на пластмассовую гайку наденьте специальный уплотнитель;
8. если используется новая гайка с новым уплотнением – дополнительная герметизация не нужна;
9. если прокладка уже использовалась на этом механизме, необходимо тщательно обработать изделие герметиком.

Собирая внутренности, нужно внимательно изучать состояние каждой детали конструкции. При проверке часто обнаруживаются дефекты литья. В таких случаях применяйте герметик. Он позволит избежать протечек, которые постоянно возникают после монтажа старых компонентов. Посадочное место уплотнителя следует аккуратно зачистить и обработать герметиком.

После этого можно приступать к монтажу самого бачка:

Сначала устанавливают бачок на площадку, а затем прикручивают элементы болтами. В процессе необходимо следить за правильным расположением установленного механизма, чтобы устройство слива для унитаза работало правильно.

Следующий шаг – крепление штуцера с клапаном и подсоединение рукава от системы водоснабжения. Установку крышки можно назвать самым простым заданием, поскольку она не требует дополнительных фиксаторов.

Монтаж кнопки. При использовании простого варианта конструкции с одной кнопкой установка не займет больше одной минуты. Если же задействуется механизм с двумя режимами слива воды – необходимо соблюдать правильный порядок крепления элементов. Сначала нужно вкрутить основание механизма. После этого устанавливается вторая кнопка, которая отвечает за половинный слив воды.

Перекос деталей также может нанести повреждения основным деталям в процессе закручивания соединений. С помощью дополнительных материалов можно запросто сорвать резьбу.

По завершении монтажа всех деталей необходимо внимательно проверить всю систему. В рабочем состоянии не должно возникать никаких затруднений. Штуцер должен быть прочно прикрученным к пластиковой трубке подачи воды, а поплавок быстро перекрывать набор при достижении установленного уровня.

При необходимости можно отрегулировать уровень воды в бачке. Чтобы установить новые параметры, нужно:

• Настроить расположение стакана. Выполняется путем поднятия либо опускания устройства по направляющей.
• Монтировать поплавок и зафиксировать переливную трубку немного выше штатного уровня воды.

Малый смыв регулируется путем перемещения отдельного поплавка вверх или вниз. Чтобы установить правильное положение полного смыва будет достаточно закрепить рычаг и переместить заслонку от или до стакана.

В каких случаях необходима регулировка

Бачок унитаза в разрезе

Удобство пользования двухкнопочным механизмом заключается в сливе разного объема воды и возможности выбора степени наполнения и остатка в бачке. Каждый пользователь может откорректировать работу сливного механизма в соответствии со своими потребностями. Современные системы обеспечивают плавную регулировку сливной арматуры.

Раньше для настройки нужно было выгибать вручную рычаг, на котором находится поплавок — так снижали или повышали уровень наполняемости. В двухрежимных резервуарах нового поколения достаточно вращать по резьбе пластиковые бегунки.

Проблемы бака с двумя кнопками, которые требуют координации и ремонта:

• Регулярное вытекание воды в чашу. Причина кроется в износе закрывающей мембраны (широкой пробки). Ее меняют или утяжеляют.
• Западание кнопок управления. Распространенную неисправность решают разборкой и чисткой посадочного гнезда.
• В баке остается вода. Снимают крышку и регулируют положение горизонтального ползунка до нужного уровня.
• Используется много жидкости для смыва в экономном режиме. Чтобы отрегулировать, также снимают крышку, затем корректируют положение бегунка, отвечающего за расход воды при сливе.
• На входе в резервуар отсутствует давление потока. Регулируют подающее устройство.

Если пробка прилегает неплотно к краям выходного отверстия в баке, вода будет течь в чаше. Для диагностики снимают крышку, находят шток мембраны, нажимают на него с небольшим усилием. Если после этого течь прекратится, нужно сделать затвор тяжелее. На шток над мембраной крепят проволокой утяжеляющую металлическую гайку. Если усилия не помогли, пробку меняют или очищают каря смыва.

Если неисправно само регулирующее устройство, в бак постоянно подается вода, а излишки сбрасываются в унитаз по переливной трубке

Обращают внимание на исправность комплектующих элементов: впускного клапана, штанги, креплений, поплавка. Если они не обеспечивают правильной работы и их нельзя настроить, приобретают и устанавливают новые детали

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

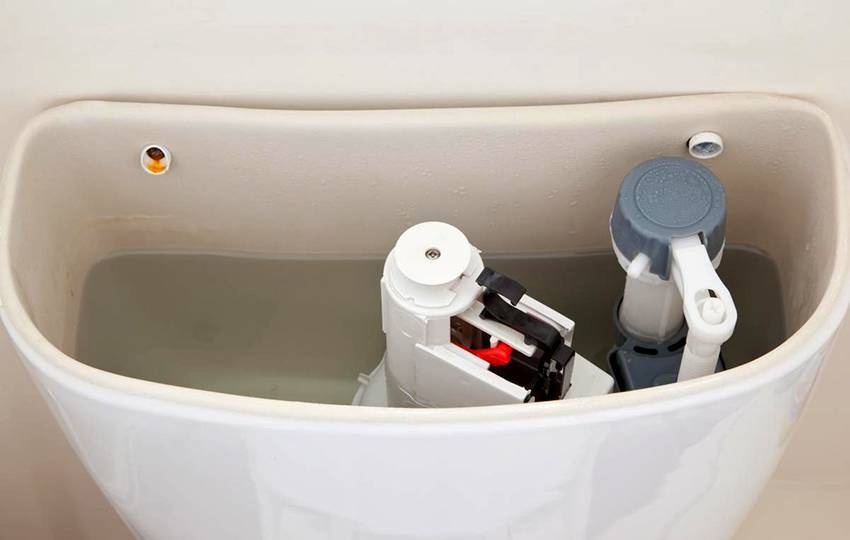

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

• С одной кнопкой.
• Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
• С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

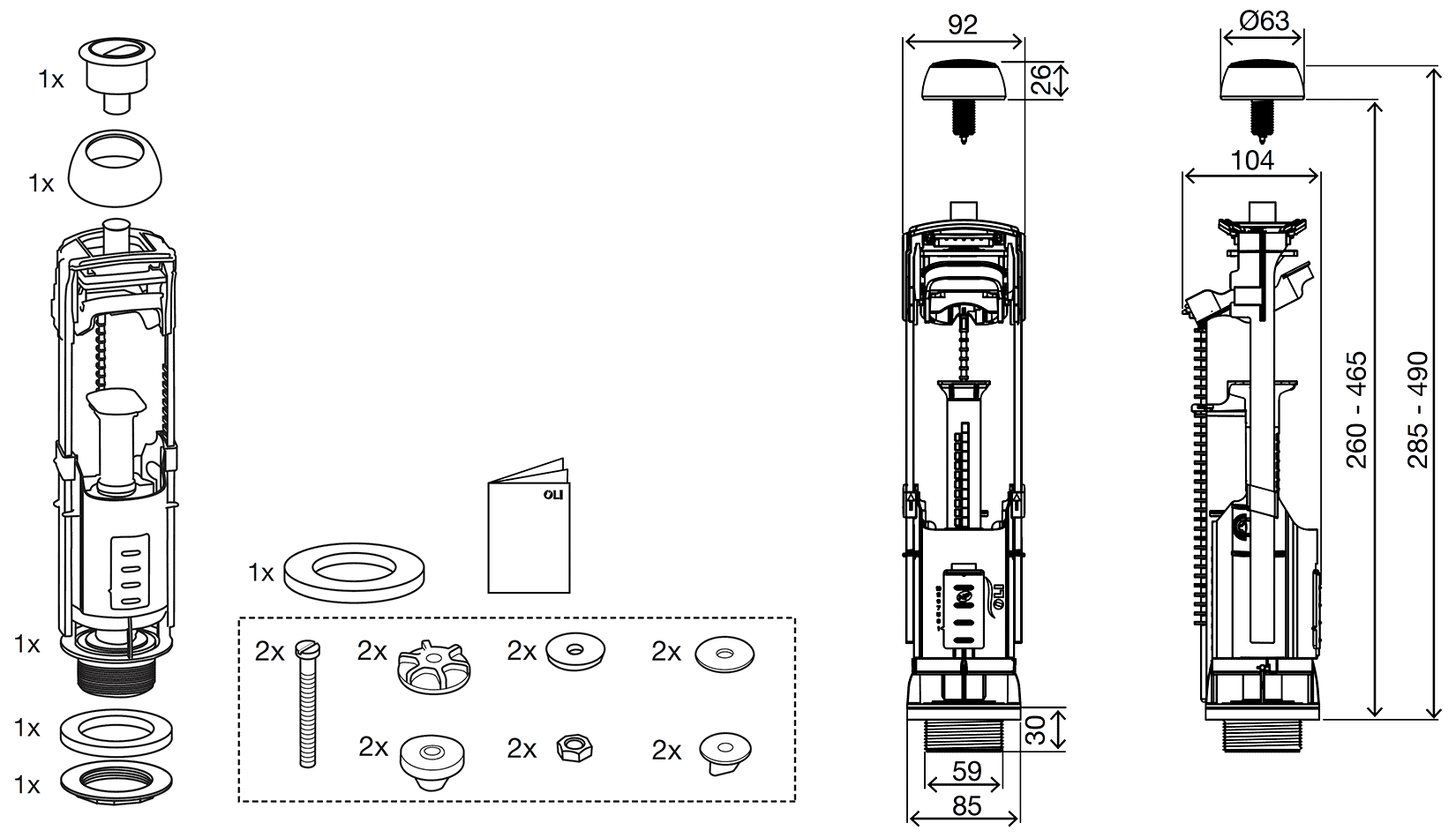

Сливной механизм для керамического бачка производство Alca Plast,модель A2000
