Классификация скважин на воду

Классификация по глубине

По глубине залегания скважина на воду классифицируется на четыре типа:

• разведочные;
• фильтровые;
• артезианские;
• промышленные.

Артезианские скважины достигают глубины 50-200 метров. Эти конструкции предназначены для подачи на поверхность земли минеральных вод. Они отличаются производительностью 3-4 м3/час.

Промышленные скважины достигают глубины артезианских скважин. Они отличаются повышенной производительностью, достигающей 100 м3/час. Основным назначением таких конструкция является обеспечение водой больших объектов (сельскохозяйственных комплексов, предприятий, жилых поселков).

Фильтровые скважины достигают глубины до 30 метров. Основная задача таких конструкций – обеспечение водой сельскохозяйственные комплексы для орошения участков.

Разведочные скважины предназначены для исследования нефтегазоносности, сбора информации для создания проекта месторождения. Они отличаются большим диаметром используемых труб.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
Расположение отверстий – поперечными рядами в шахматном порядке.
Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

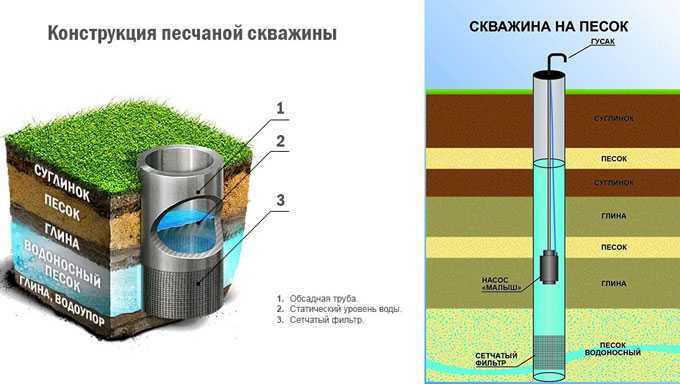

Устройство фильтров скважин на песок

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Самодельный песочный фильтр

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

Современные скважинные фильтры

1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

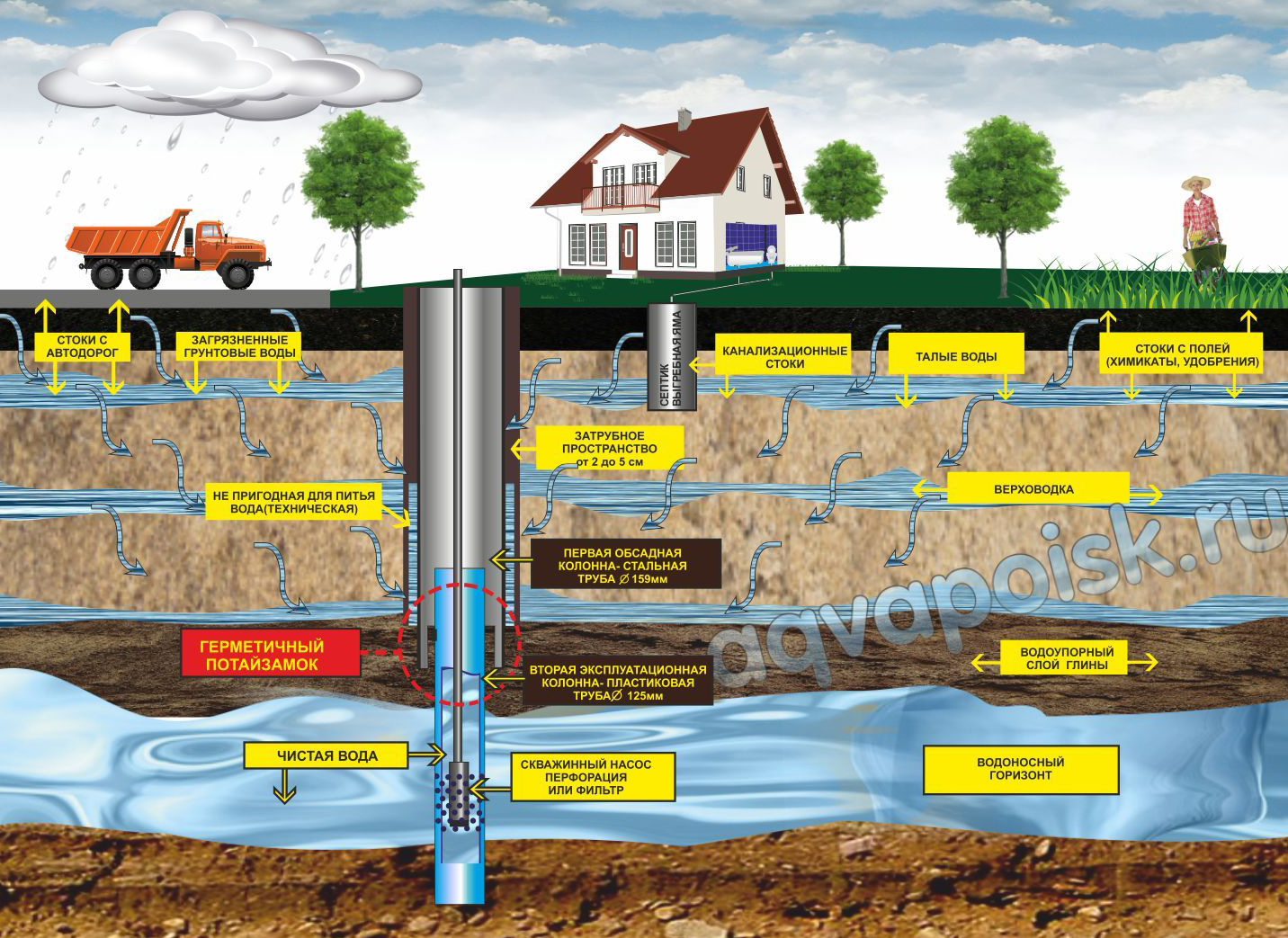

Конструктивные виды скважин

Используемые конструкции делят скважины на типы:

• с одной колонной;
• с двумя колоннами.

Вышеуказанные типы скважин подразумевают количество труб при бурении и эксплуатации шахты.

Одновременное использование обсадной и эксплуатационной трубы считается более дорогим вариантом, однако позволяет продлить срок эксплуатации. В таком случае даже артезианская скважина может иметь внутреннюю ПВХ трубу.

Виды фильтров из гравия, которые размещаются:

• между породой и водозаборной трубой при нижней заглушке;
• между обсадной и водозаборной колонами при нижней заглушке;
• в при забойной зоне с учетом поступления воды через низ водозаборной трубы.

Каждый из вышеуказанных фильтров имеет свои особенности и преимущества.

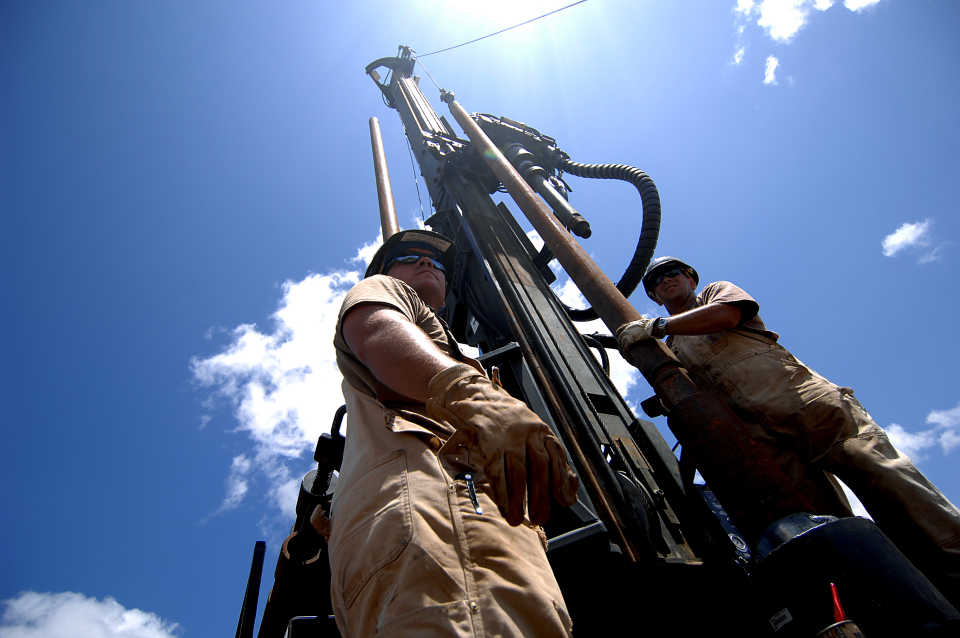

Типы бурения скважин

На сегодняшний день существует довольно большое разнообразие типов бурения скважин для питьевой воды, но более распространенными считаются:

• Роторное бурение;
• Бурение при помощи ударно канатного оборудования;
• Бурение буровым патроном;
• Гидравлическое бурение;
• Шнековое бурение;
• Абассинский колодец.

Все напрямую зависит от типа почвы и глубины скважины.

1. Первый тип бурения зачастую применяется для того, чтобы пройти сложные участки известняка или скальных пород. Благодаря специальной установке с большим долотом на конце, любая порода разбивается под воздействием шарошения, а буровая установка поднимает разбитую породу на поверхность. Непосредственно на буровой установке расположен роторный механизм, который приводится в действие мощным двигателем внутреннего сгорания на поверхности. Для повышения эффективности и производительности, на штангу одеваются специальные грузы, которые позволяют существенно повысить центр тяжести и улучшить проходимость труднодоступных пород.
2. Второй тип бурения считается методом прошлого века, поскольку им пользовались еще в те времена, когда в древнем Китае были известные императоры. Груз с конусной формой кидали с определенной высоты, за счет чего грунт раздвигался, после чего его уплотняли максимально сильно, чтобы стенки не осыпались. На сегодняшний день рабочие при таком методе используют специальные цоколи, внутри которых и происходит раздвижение грунта. Отработанный грунт попадает в желонку, которую вытягивают и вытряхивают. Такая последовательность продолжается до тех пор, пока не будет, достигнут, нужен уровень бурения. Такой метод зачастую применяется на тех участках, где грунт песчаный или с большим содержанием уровня влажности. Для глиняных грунтов, рабочие применяют стаканы. Если почва каменистая, то первые слои проходят буровым патроном.
3. Третий тип бурения используется в тех случаях, когда рабочим нужно пробурить скважину глубиной до 300 метров. Такое бурение осуществляется при помощи телескопических наконечников. Это говорит о том, что первая часть буровой установки будет широкой, а каждая последующая гильза, которую рабочие установят, для прохождения глубины будет постепенно уменьшаться в диаметре.
4. Последний метод, который называется гидробурение, использует в своей технологии водяную струю под огромным давлением с небольшим соплом. Такой тип считается менее продуктивным, чем все остальные, поскольку подходит только для рыхлой почвы с повышенным песчаным эквивалентом. Но, несмотря на тот факт, что такой метод считается максимально простым и быстрым, уплотнительные гильзы необходимо подготовить заранее, чтобы потом попросту установить их и предотвратить обрушение почвы.

Гидробурение весьма не эффективный метод, поскольку максимальная глубина скважины не будет превышать отметку в 15 метров, па диаметр при этом составит от 5 до 30 сантиметров.

1. Шнековое бурение – считается на сегодняшний день наиболее эффективным способом бурения скважин для питьевой воды, поскольку специальный бур и винтовые лопасти позволяют не только разрушать каменистую и глинистую породу, но еще и выводить ее на поверхность без необходимости менять патрон. Даже геологи используют такой тип бурения для того, чтобы разведать породу, которая залегает глубоко под землей. Но если вовремя не установить обсадные гильзы, то грунт может осыпаться в скважину и все придется начинать с самого начала. Гильзы забиваются при помощи мощных установок, которые при этом не повреждают резьбу, а вода подается наружу при помощи вакуумного насоса глубинной конструкции.
2. Бурение под названием Абиссинский колодец имеет целый ряд преимуществ. Качество воды будет наиболее высоким даже в том случае, что скорость напора будет составлять порядка 30 литров в минуту. Такой колодец можно соорудить даже в своем подвале, что существенно облегчит подачу воды в дом.

Поэтому каждый человек выбирает тот метод, который подходит для его участка лучше всего.

Колодец

Когда-то, при Царе-Горохе не было бетонных колец диаметром 1 – 1,5 метра, а колодцы надо было делать. Поэтому их делали из камней, из стволов мореных деревьев, сооружая сруб. Если первый способ был очень трудоемким, то второй – недолговечным. Сочетание земля — влага-дерево — воздух дает почти 100% гниение дерева в течение нескольких лет. Вот если бы это сочетание было бы таким: дерево – вода, то есть без доступа кислорода, то древесина через 60 лет стала бы морёной.

Однако в последнее время (более 100 лет назад) изобретен бетон и железобетон, и колодцы стали делать из бетонных колец диаметром 1 – 1,5 метра. Процесс копки следующий – ставится на землю кольцо, внутри из него начинается выкапываться земля, кольцо постепенно опускается вглубь земли. Потом на него ставится второе кольцо, снова вынимается грунт – и так далее. По мере заглубления в водоносный горизонт на несколько метров углублять колодец перестают. Чтобы землекопы не утонули, воду из строящегося колодца выкачивают насосом. Скажем прямо — копка колоца — это каторжный труд.

Какие же плюсы и минусы в этом способе?

Плюсы — во первых колодец можно сделать практически везде. В этой статье мы рассматриваем регион центральной России.

Вода будет находиться в избытке – ведь колодец это накопитель, в котором в любой момент будет находиться 1-2 кубометра воды.

Вода, как правило, мягкая.

Относительно небольшая стоимость колодца. 1 кольцо диаметром 1 метр стоит 2500р, закопать одно кольцо стоит примерно столько же. Простая арифметика подсказывает, что колодец в 8-10 колец будет стоить соответственно 40-50 тысяч рублей в ценах 2010 года. Хотя вариант с абиссинским колодцем будет еще дешевле — процентов на 40.

Недостатки – в колодец запросто может попасть верховодка, особенно в болотистой местности. Кроме того может попасть сверху пыль, грязь и другие нежелательные компоненты.

Колодец может пересохнуть, это может быть, например, в случае, когда колодец выкопали весной, а летом он пересох.

Колодец необходимо периодически чистить, чтобы он не заилился. Если колодец заилится, то вода поступать, опять таки, не будет.

Бактериологическая опасность. Вполне можно выпить сырой воды из колодца, а через 2 недели (инкубационный период инфекционных заболеваний), в энтерологическом отделении врач вам скажет, что было в колодце.

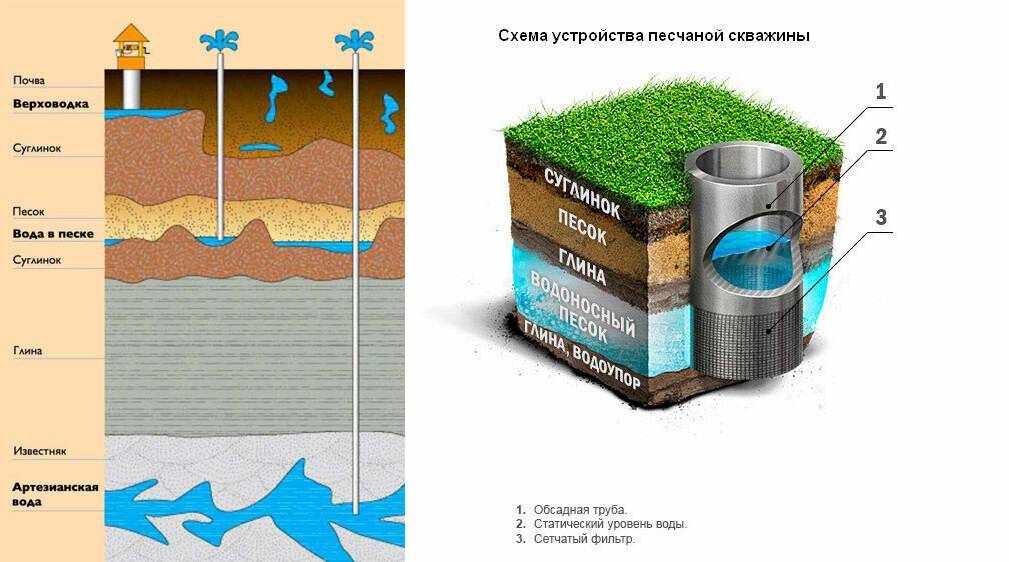

Фильтровая скважина

Фильтровая скважина известная также как песчаная скважина и скважина “на верховодку”. Данный тип скважины является очень популярным. Ее обустройство не требует серьезных материальных затрат и трудовых ресурсов. Глубина варьируется в промежутке от 1 до 30 метров. Обустроить фильтровую скважину можно за несколько часов. Процесс бурения является очень легким. Затем в скважину помещается трубы с фильтром и насосом – фильтр обеспечивает очищение воды от лишних элементов, в кто время как насос осуществляется ее забор.

Фильтровую скважину легко обустроить как вне дома, так и в его пределах, поскольку оборудование не займет много места. Скважины данного типа могут легко засоряться и не дают высококачественной воды даже при наличии фильтра. Процесс бурения осуществляется сухим способом. Наибольший срок, необходимый для бурения, не превышает 2 дня. Такое время может потребоваться при возникновении трудностей в процессе бурения. Стальные трубы погружаются в скважину при помощи обсадной колоны, без которой монтаж не осуществляется. Рекомендуется не использовать трубы диаметром меньше 120 миллиметров, и больше 150 миллиметров.

Сам процесс бурения должен осуществляться максимально аккуратно. При этом потребуется шнек для удаления разрушенной породы. Скважина должна быть защищена не только внутри, но и снаружи – попадание грязи или коррозии может привести к очень неприятным последствиям, вплоть до полного выхода из строя всего устройства. Скважину можно оборудовать несколькими фильтрами разных типов. Чем больше будет фильтров, тем выше будет качество получаемой воды.

Исправный срок работы фильтровой скважины может достигать десяти лет в зависимости от качества оборудования и условий, в каких оно используется. Скважину необходимо регулярно очищать, иначе ее срок использования сильно снизится. Для подобной скважины подойдут лишь особое насосы, имеющие среднюю мощность. Большая мощность может нанести вред, из-за чего вся работа окажется бесполезной.

Артезианская

Артезианские скважины относят к добыванию минеральных вод, глубина скважин может достигать от 50 до 200 метров. Именно на такой глубине подземные источники насыщаются полезными минералами. Производительность артезианской скважины может достигать 3-4м3/час, что может обеспечить несколько жилых кварталов или небольшой городок настоящей минеральной водой. Время бурения артезианской скважины может достигать от трех до двенадцати дней, это зависит от известняковых слоев почвы, где протекает вода. Стальные трубы обеспечивают проток воды по скважине. Обсадные трубы достигаются диаметром от 219 до 425 мм. Продолжительность не спадающей производительности артезианской скважины может достигать 50-60 лет.

Какие бывают скважины?

Основные виды скважин:

• вертикальные;
• наклонно-направленные;
• горизонтальные;
• многоствольные или многозабойные.

Вертикальной называют скважину, угол отклонения ствола которой от вертикали – не более пяти градусов.

Горизонтальной называют скважину, если угол отклонения от вертикали её ствола приблизительно равен 90 градусов. Однако есть некоторые нюансы этого определения. Поскольку в живой природе редко встречаются «прямые линии», а разрабатываемые пласты чаще всего залегают с некоторым уклоном, то с практической точки зрения бурить строго  горизонтальные  скважины смысла, как правило, нет.

Проще и эффективнее направить ствол вдоль оптимальной траектории залегания. Исходя из этого, можно дать определение горизонтальному типу таких выработок как скважина, которая имеет протяженный ствол, пробуренный максимально близко к направлению  целевого продуктивного пласта с соблюдением оптимального азимута.

Скважины, у которых два и более ствола, называются многоствольные или многозабойные. Их отличие друг от друга – в расположении точки разветвления, в которой от основного стола отходят дополнительные. Если эта точка располагается выше уровня продуктивного горизонта, то этот тип выработки называется многоствольным.  Если эта точка располагается в пределах продуктивного горизонта, то это –  многозабойный тип скважины.

Проще говоря, если основной ствол пробуривают  до  разрабатываемого пласта, а уже внутри него бурятся дополнительные отростки,  то это – многозабойный тип (продуктивный пласт пробивается в одной точке). Все остальные выработки с несколькими стволами относятся к многоствольным (несколько точек пробития пласта). Также такой тип скважин характерен в случаях, когда пласты расположены на разных горизонтах.

Кроме того, бывают еще кустовые скважины. В этом случае несколько стволов расходятся под разными углами и на разную глубину, а их устья находятся близко друг к другу (как посаженный вверх ногами куст).

Специфические виды скважин на воду

Существуют различные виды скважин:

1. Сконструированная на плывуне может иметь углубление 40 метров. Применяется параллельное бурение с установкой обсадных труб. Такая конструкция позволяет получать больший объем воды, в отличие от стандартной конструкции.
2. Геотермальная скважина бурится для извлечения воды из подземного горячего источника. Применяется для автономного отопления при обогреве жилья. К тепловому насосу горячая вода поднимается самостоятельно. Суть заключается в использовании горячей воды для обогрева помещения и слива ее обратно в источник. Таким образом помещение получает бесплатное отопление.

Как видим, основные виды скважин отличаются не только по своей конструкции и глубине, а также и по применению.

Категории скважин по производительности

Скважины могут быть разделены на несколько категорий в зависимости от их производительности. Это позволяет определить потенциал скважины и оценить ее эффективность.

Основные категории скважин по производительности:

1. Высокопроизводительные скважины: такие скважины имеют большую производительность и способны обеспечивать высокий дебит нефти или газа. Они являются основным источником добычи и приносят значительные доходы компании.
2. Среднепроизводительные скважины: эти скважины имеют среднюю производительность и дебит, обычно ниже высокопроизводительных скважин. Они могут быть важными для компании, но их вклад в общую добычу не такой значимый.
3. Низкопроизводительные скважины: такие скважины обладают низкой производительностью и способны обеспечивать только небольшой дебит нефти или газа. Они не являются основным источником добычи и обычно имеют низкую коммерческую ценность.
4. Фонтанные скважины: это скважины, имеющие очень высокую производительность и способные обеспечивать огромный дебит нефти или газа. Они являются редкостью, но приносят огромные доходы компании и являются объектом особого внимания.

Категории скважин по производительности позволяют провести анализ и определить, какие скважины требуют особого внимания и дополнительных инвестиций, а также какие могут быть закрыты или прекращены, чтобы оптимизировать процесс добычи.

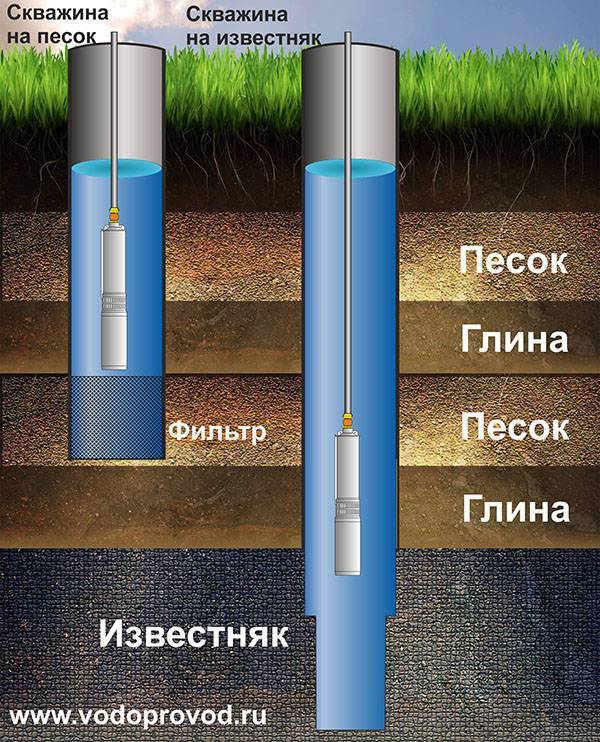

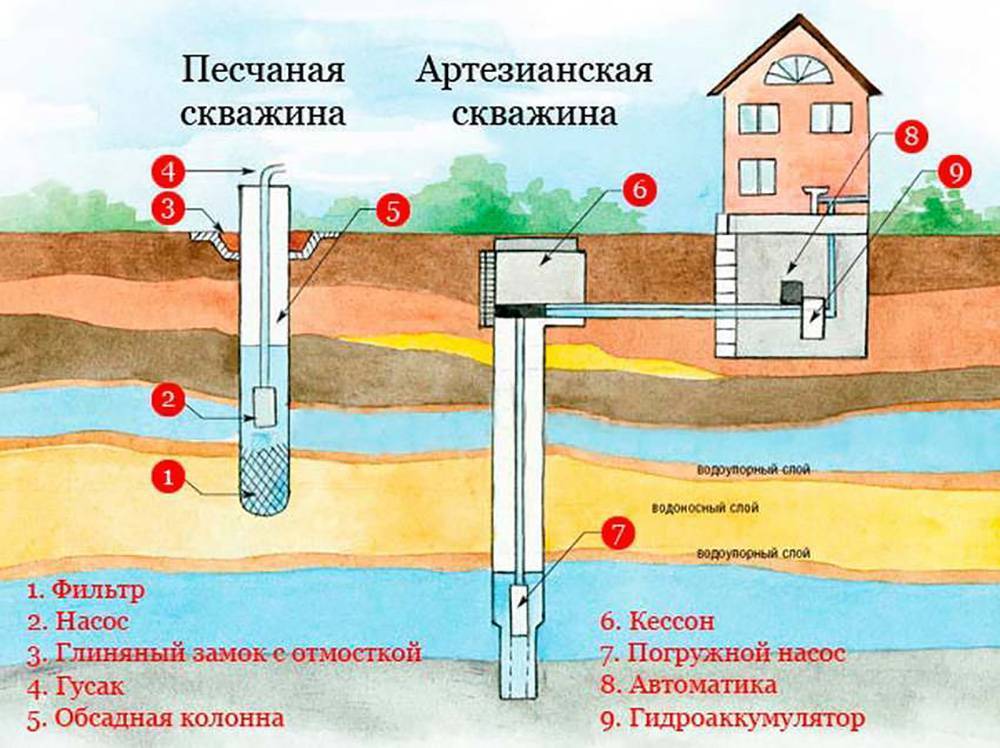

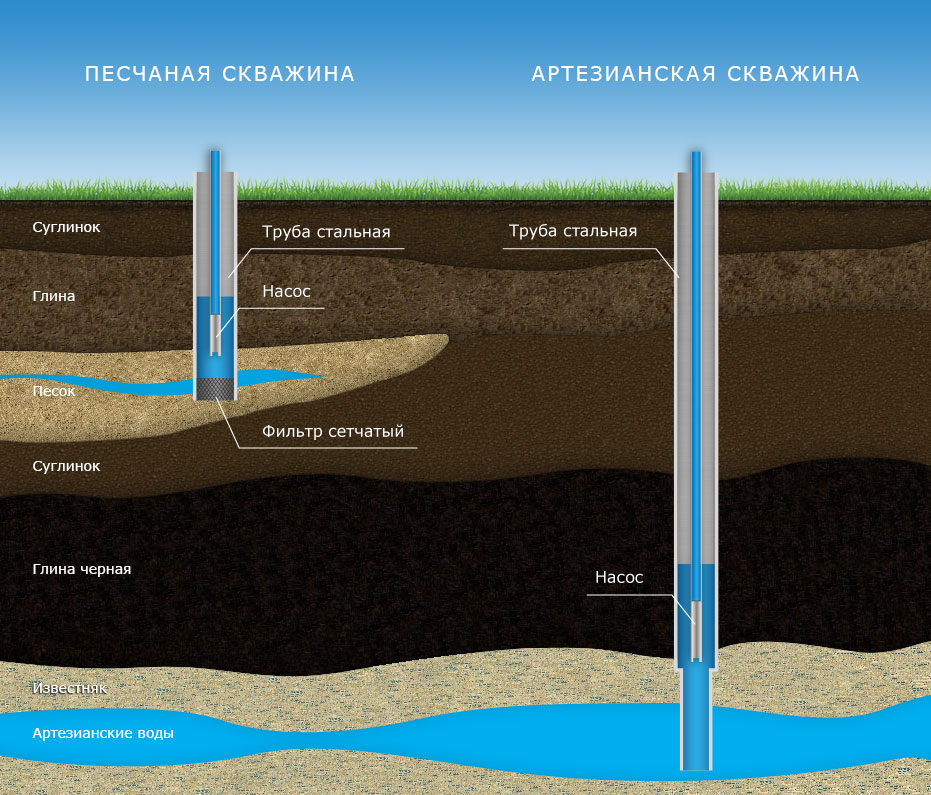

Плюсы артезианских скважин в сравнении с песчаными

1. Постоянная производительность. Песчаные могут пересохнуть летом и зимой.
2. Гарантия до 15 лет, срок использования до 60 лет – это большой весомый плюс. Большой дебит 3 м3/ч позволяет в один момент открыть 5-6 кранов. Скважина на песок и колодец не дают такой возможности.
3. Колодцы и песчаные скважины заиливаются, и поэтому не стоит допускать перерыва в эксплуатации, что не скажешь об известковых.
4. Во многих случаях вода из песчаных горизонтов по химическому составу лучше, но требует обеззараживания. А для артезианок обязательно устанавливается система многоступенчатой водоочистки.

Категории скважин по глубине

Скважины по глубине делятся на несколько категорий в зависимости от того, на какую глубину они проникают:

• Поверхностные скважины — это скважины, которые проникают на небольшую глубину, обычно не более 30 метров. Они используются для добычи подземных водных ресурсов и могут использоваться как источник питьевой воды.
• Среднеглубинные скважины — это скважины, которые проникают на глубину от 30 до 150 метров. Они используются для добычи природных полезных ископаемых, таких как нефть, газ и уголь. Также они могут быть использованы для извлечения подземных водных ресурсов.
• Глубокие скважины — это скважины, которые проникают на глубину более 150 метров. Они используются для исследования глубинных горных пород и источников геотермальной энергии. Также глубокие скважины могут использоваться для добычи природных ресурсов и сбора данных о подземных водах.

Категории скважин по глубине определяются в соответствии с конкретными требованиями и задачами, поставленными перед ними.

Бурение скважин своими руками

Ударно-канатные установки бурения, подходящие для самостоятельных работ,  малогабаритны. Машины группы позволяют сохранить в целостности насаждения на . Углубляться можно в любой его части.

Это привилегия ручного бура. Требования к квалификации управляющего им минимальны. Минимален и список инвентаря для работы. Потребуются: лопата, насос со шлангом, рабочая тележка, емкость под воду и, конечно, бур. К последнему желательно приварить металлические резцы. Они усилят воздействие бура на почву.

Дополнительным инвентарем для обустройства скважины служит проволока из стали для фильтров. Один из них будет донным. Так же, нужны трубы для укрепления стенок хода и щебень для подушки.

Подготовкой к бурению служит шурф. Его выкапывают вручную. Усредненный размер – 1,5 на 1,5 метра. Стенки шурфа требуют укрепления. Выкладывают фанерой или листами металла.

Сделав шурф, можно приступать к бурению. В качестве установки, обычно, используют треногу. Выглядит она как объемный треугольник, точнее, его ребра. Ими становятся бревна или металлический профиль. В высоту каждое ребро равно 4-5-ти метрам.

Строение треноги распределяет давление установки на почву рядом с шурфом, исключая обсыпания и проваливания. Однако, одного каркаса мало. Нужен бур. За счет цилиндрической формы его еще именуют стаканом.

Ударник крепится на лебедку из металла. Трос, в свою очередь, стыкуется с вершиной треноги. Лебедка подбирается длиннее стакана. В противном случае, механизм сломается.

За одно падение в землю, стакан вбирает от 20-ти сантиметров до метра почвы. Максимум приходится на рыхлый песок. Облегчает работу предварительное смачивание грунта.

Такой проще липнет к буру и удобно счищается с него. По мере углубления можно ставить обсадную трубу. Если скважина хорошо держит форму и неглубока, укрепления монтируют по окончании бурения.

При регулярном использовании скважина прослужит 15-30 лет. Дольше забирают воду лишь при бурении артезианских скважин под воду. Ход под землю спускается до 250-ти метров. Самостоятельно такой не пробуришь.

Какую скважину лучше обустроить на участке

Чаще всего жильцы ориентируются на стоимость работы материалов. Иногда выбирают самостоятельное бурение ради экономии средств. Это оправдано, если водоносный слой расположен высоко и грунт в регионе мягкий. Абиссинский колодец или скважина на песок обойдутся дешевле артезианского источника.

Если глубина залегания водной жилы большая, а в грунте встречаются глинистые пласты или камни, придется переплачивать строительным фирмам, специализирующимся на бурении. Строить верховодку – не выход, так как больше денег уйдет впоследствии на фильтрацию воды или ее привоз из других источников, если вдруг уровень понизится в летнее время.

Конструктивные виды скважин

Используемые конструкции делят скважины на типы:

• с одной колонной;
• с двумя колоннами.

Вышеуказанные типы скважин подразумевают количество труб при бурении и эксплуатации шахты.

Одновременное использование обсадной и эксплуатационной трубы считается более дорогим вариантом, однако позволяет продлить срок эксплуатации. В таком случае даже артезианская скважина может иметь внутреннюю ПВХ трубу.

Виды фильтров из гравия, которые размещаются:

• между породой и водозаборной трубой при нижней заглушке;
• между обсадной и водозаборной колонами при нижней заглушке;
• в при забойной зоне с учетом поступления воды через низ водозаборной трубы.

Каждый из вышеуказанных фильтров имеет свои особенности и преимущества.

Другой способ бурения

Этот тип бурения осуществляется при помощи тяжелого снаряда (стакана), что падает с высоты бурильной вышки. Забивной снаряд своим весом разрушает грунт и затем поднимает наверх. Чтобы обустроить буровую установку, может быть использована металлическая труба, на конце которой устанавливается приспособление для резки. Режущий элемент напоминает часть шнека. На расстоянии 0,5 м от кромки трубы делается отверстие, необходимое для извлечения добытого грунта и освобождения стакана. Верхняя часть стакана оснащается тросом, на котором он опускается в скважину и поднимает грунт наверх. Стакан должен очищаться от земли по мере опускания, но не реже, чем через каждые 0,5 м.

Если грунт слишком твердый, необходимо сделать стакан более тяжелым. Для этого можно воспользоваться тяжелой стальной трубой, оснащенной крепежными насадками. Устанавливается она между стаканом и тросом.

Вместо стакана можно использовать желонку. Это труба с забойной частью, которая частично закрыта приспособлением для нарезания грунта. Благодаря этому высыпание грунта исключено.

Высота треноги для этого типа бурения выбирается в соответствии с размерами забойного инструмента. Лучший вариант, когда ее высота больше длины забойного снаряда на 1,5 м.

Классификация исследований скважин

Геофизические исследования скважин – это процесс, который подразумевает комплекс методик, которые позволяют контролировать состояние скважин и прилегающих к ним участков грунта, проводя измерения и анализируя их результаты.

Все геофизические исследования скважин представлены двумя группами методик:

• • буровая физика, или каротаж – метод применим для пород, находящихся в радиусе одного-двух метров от ствола скважины;
  • ГИС – иногда отождествляется с каротажем, но является более широким, так как включает еще и методы скважинной геофизики, изучающей межскважинное пространство.

Электрические методы

Основаны на разнице удельных сопротивлений, они используют величину удельной проводимости. Для их реализации используются зонды – специальные измерительные приспособления. На выставке можно ознакомиться с большинством из них.

1.Электрический каротаж с использованием нефокусированных зондов

Методика получила название кажущегося сопротивления. Используемые зонды, как правило, трехэлектродные. Четвертый электрод заземляется. В отдельных случаях все они могут быть опущены в скважину.

Использование переменного низкочастотного тока дает возможность избежать влияния электрохимических потенциалов. Применяемые в методике частоты позволяют использовать законы постоянного тока.

Основная задача методики – обнаружить соотношения между характеристиками породы и полученными величинами. Для ее решения используются различные методики анализа и составляются математические и физические модели. Подробнее с этим вопросом можно ознакомиться на выставочных экспозициях и семинарах.

Обрабатывая полученные результаты, производят нормировку и приводят результаты к единой системе, выполняют статистический анализ и оценку, стараясь исключить помехи

Особенно важно четко определить границы исследуемых пластов

Геофизическая задача видится в нахождении физических показателей при выявлении геологической характеристики нахождения пласта. С помощью этой методики можно определить, имеет ли пласт естественную пористость. Для этого используется сегментирование разрезов и исследование тонких прослоек пласта.

2. Резистивиметрия

Это методика нахождения удельного сопротивления жидкости для промывки. Для ее реализации используют настолько короткие градиент-зонды, что вполне возможно не учитывать влияние стенок скважины. Тем более что эти искажения можно преодолеть, используя фокусированные зонды. Этот метод известен как боковой каротаж.

Как показывает практика, наименьшее искажение показаний происходит при исследовании глинистой почвы. Приборы, оснащенные несколькими прижимными устройствами для крепления зонда, позволяют измерить наклон изучаемого участка.

Методика дает возможность выполнить сегментирование необходимого участка и определить степень проницаемости отдельных пластов. Если проницаемость отсутствует или значительно понижена, то данная методика имеет большую эффективность, чем рассмотренная выше.

3. Исследование радиоактивности

Производится анализ естественного радиоактивного фона пластов и его взаимодействия с искусственным излучением.

4. Методы сейсмоакустики

Они включают методики изучения и анализа ультразвуковых волн, которые воспринимаются установленными приемниками.

5. Газовый каротаж

Метод использует изучение летучих и газообразных углеводородов в буровом растворе.

6. Термокаротаж

Это анализ температурного режима скважины. Полученные данные позволяют определить целостность колонны. Измерения проводят скважинным термометром.

7. Кавернометрия

Это метод, позволяющий построить кривую, отражающую изменение диаметра скважины в зависимости от ее глубины – так называемую кавернограмму. Полученные данные позволяют контролировать процесс бурения и правильно рассчитать интервалы для размещения устройств герметизации и количества цементного раствора.

Артезианская скважина на известняк

Артезианская скважина — буровая скважина на воду, предназначенная для добычи подземной артезианской воды, которая заключена между водоупорными слоями под межпластовым давлением и в некоторых случаях самопроизвольно фонтанирует. Известняк – это осадочная горная порода, имеет органическое и хемогенное происхождение. Состоит в основном из карбоната кальция. В кристаллах кальция разного размера находятся большие запасы воды. Территория Московской области расположена на известковых пластах.

Глубины артезианских скважин в Московской области

На юге скважины не глубокие – от 20 метров, на севере доходят до 180, так как водоносные трещиноватые известняки имеют разную глубину залегания. Бурение артезианской скважины на известняк возможно в любой точке. Именно артезианские скважины в большинстве случаев используются для водоснабжения посёлков, деревень, ферм, СНТ и отдельных коттеджей.

Стоимость бурения артезианской скважины

Цена от 2000 рублей за погонный метр бурения артезианских скважин в Московском регионе. Буровой процесс на известняк довольно трудоемкий и занимает от 2 до 10 дней и зависит от многих факторов, которые определяют ценообразование услуг бурения в конкретном районе.

Технология бурения

Бурятся артезианские скважины вращательным методом с прямой промывкой глинистым раствором с применением буровых установок УРБ 2-а2 или УРБ 2,5 на базе ЗИЛ 131, Урал и Камаз, а также малогабаритной техникой.

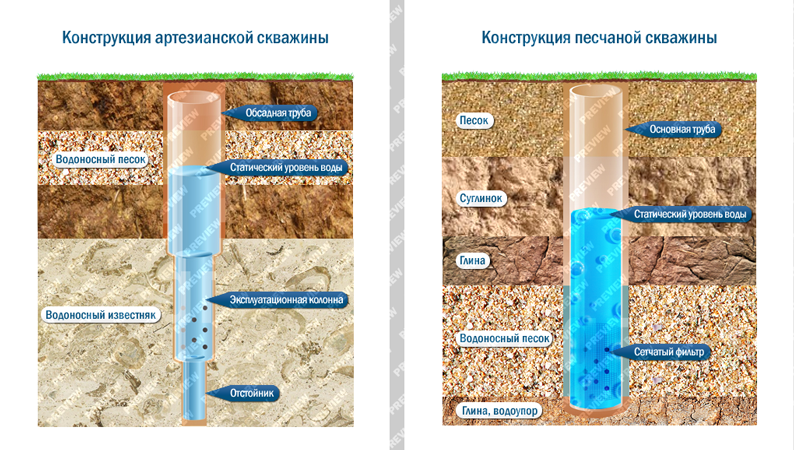

Конструкции скважин

Артезианские скважины имеют различные конструкции и делятся по начальному диаметру бурения:

1. Для системы водоснабжения коттеджа – Ø133-159 мм;
2. Для СНТ – Ø169-219 мм;
3. Для посёлков – Ø273-325 мм.

Артезианская скважина с самоизливом в Московской области

Высокая производительность скважин на известняк

Большинство скважин на известняк в Московской области с диаметром обсадной трубы 133 мм достаточно производительны (до 3 м3 в час). Такого дебита достаточно для водоснабжения большого частного дома с бассейном и домиком для гостей. В такие скважины монтируются насосы погружного типа. Например: GRUNDFOS, AQUARIO, WATERSTRY, DAB, WILO, ДЖИЛЕКС, BELAMOS и так далее.

При желании Заказчика увеличить производительность системы устанавливаем обсадную трубу Ø159 мм.

Большой срок службы

Артезианские скважины никогда не заиливаются и не требуют технического обслуживания специалистами. Срок службы однотрубной конструкции примерно 30 лет, а вот двухтрубной — до 50 лет.

Геологический разрез

Каждая артезианская скважина Подмосковья имеет свою индивидуальную геологию, но при этом во всех скважинах всегда находятся прослойки (серой, коричневой, красной) глин разной мощности. Довольно часто встречаются на подошве известняка черная юрская глина толщиной несколько десятков метров. Водоупорные прослойки являются преградой от просачивания техногенных загрязнений в водоупорный известняк.

Качество воды

Химический состав артезианской воды в Московской области, в большинстве случаях, не удовлетворяет питьевые стандарты: наблюдается повышенная жесткость и высокая концентрация железа. Необходимо устанавливать в загородном доме стационарную водоподготовку, которая поможет довести воду до питьевых стандартов качества.

Проведение анализа воды в независимой лаборатории, система водоочистки в коттедже

Весомые достоинства артезианских скважин:

1. Долговечность. Срок бесперебойной работы артезианских скважин 30-50 лет;
2. Гарантированный результат бурения. Артезианскую скважину можно пробурить в любой точке;
3. Высокий дебит. Вы не почувствуете нехватки напора в системе водоснабжения;
4. Не заиливается. Не требует обслуживания и периодической очистки;
5. Качество воды на высоком уровне при условии установки системы водоочистки.
