Как устроены и работают адаптеры для скважин

Рейтинг скважинных адаптеров

Изделия от неизвестных брендов нередко отличаются посредственным качеством обработки соединений, обладают недолговечным корпусом с изъянами. Предлагаем к просмотру небольшой ТОП скважинных адаптеров от популярных брендов:

1. Скважинный адаптер Debe – стойкий к коррозии сплав DZR, имеются запасные элементы, может комплектоваться с термальной защитой.

Адаптер Baker Monitor – лучшие на рынке бронзовые и стальные изделия от американского бренда, рассчитаны на максимальное давление до 8-ми атм.

Скважинный адаптер Vinkell – материал бронза, наличие 2-х страховочных отверстий, в комплекте дополнительный внутренний сальник, минимальный диаметр обсадочной колонны 12 см.

Адаптер скважинный Unipump – материал латунь, бюджетная цена, гарантия 24 мес.

Как выбрать адаптер для скважины?

1. Диаметр скважины: перед покупкой адаптера необходимо определить диаметр скважины, чтобы подобрать адаптер нужной размерности. Измерьте диаметр скважины и убедитесь, что адаптер подходит по размеру.

2. Материал: адаптеры для скважин выпускаются из различных материалов, таких как нержавеющая сталь, латунь и пластик. Выбор материала зависит от условий эксплуатации и внешних факторов (коррозия, температурные изменения и прочие). Нержавеющая сталь обладает высокой прочностью и стойкостью к коррозии, латунь имеет хорошую прочность и устойчивость к внешним воздействиям, а пластиковые адаптеры легкие и недорогие.

3. Тип подключения: выберите адаптер, совместимый с типом подключения вашей водопроводной системы. Существуют различные типы подключения, такие как резьбовые, фланцевые или быстросъемные. Убедитесь, что адаптер имеет нужный тип подключения для вашей системы.

4. Наличие уплотнителей: уплотнители помогают обеспечить герметичность соединения и предотвратить утечку воды. Проверьте, что адаптер имеет уплотнители в комплекте или предусмотрено их использование.

5. Бренд и отзывы: выбирайте адаптеры известных производителей, что обеспечит качество и надежность продукта. Перед покупкой прочитайте отзывы и рейтинги, чтобы узнать о реальном опыте других пользователей.

6. Цена: учитывайте цену адаптера при выборе, но не стоит сильно снижать качество продукта в попытке сэкономить. Лучше выбрать адаптер с оптимальным соотношением цены и качества.

7

Гарантия: обратите внимание на гарантийные условия производителя. Наличие гарантии на адаптер говорит о надежности и качестве продукта

Следуя этим рекомендациям, вы сможете правильно выбрать адаптер для скважины, который будет соответствовать всем требованиям и обеспечит надежное и долговечное водоснабжение вашего дома или участка.

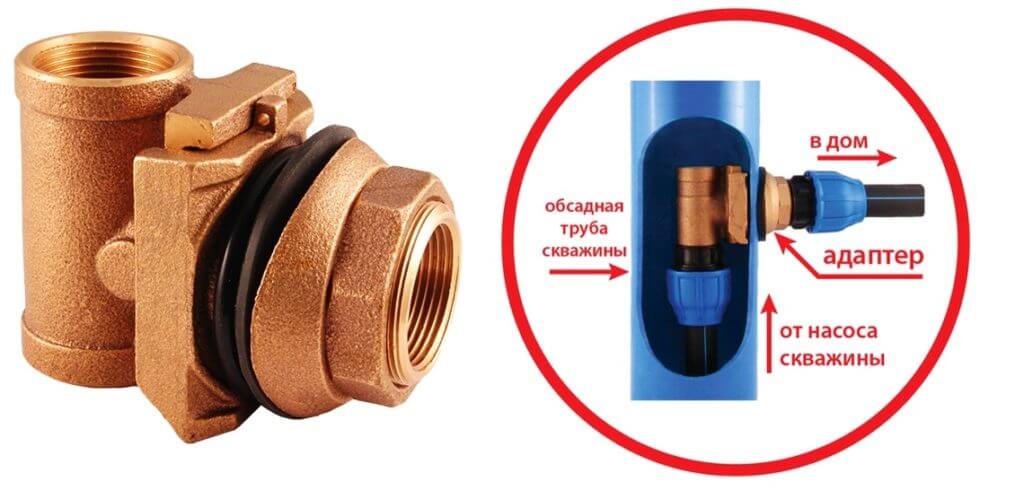

Устройство адаптера и принцип его работы

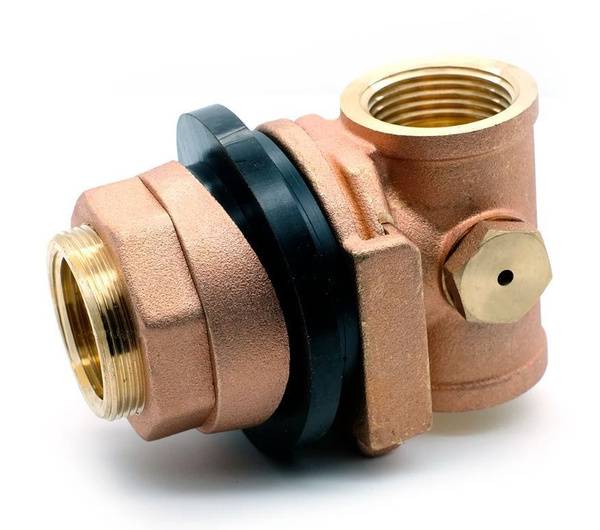

Адаптер для установки в скважину представляет быстроразъёмное герметичное соединение, состоящее из двух частей.

Первая стационарно закрепляется в стенке (на резьбовом соединении) обсадной колонны, и, по сути, является герметичным узлом вывода трубы водопровода, по которому вода подаётся в дом.

Видео по устройству адаптера для скважины:

https://youtube.com/watch?v=CYTSBEUtwWU

Вторая, съёмная половина, стыкуется с первой на «ласточкин хвост». Снизу на её внутреннюю часть закрепляется водоподъёмная колонна, соединённая с глубинным насосом, а сверху выполняется небольшой резьбовой патрубок. Он предназначен для соединения со специальной штангой, которая даёт возможность извлечь насос вместе с водоподъёмной колонной, если в этом возникнет необходимость.

Существующие конструкции адаптеров, вне зависимости от их моделей и марок, принципиально друг от друга не отличаются, за исключением материалов, из которых они изготовлены.

Наиболее распространёнными версиями являются адаптеры из латуни или бронзы, гораздо реже – из нержавеющей стали. В последнее время появились адаптеры, выполнение из сплавов нескольких металлов, DZR, не поддающиеся коррозии и разрешённые к использованию без ограничений в пищевой промышленности.

Какой скважинный адаптер лучше

Не стоит бояться китайских адаптеров для скважины, это не такое высокотехнологичное изделие, это даже не погружной насос, где можно было бы сэкономить на каких-то деталях. Адаптер это кусок железяки, достаточно взять его в руки, если он довольно массивный, значит, железа там хватает, если две половинки соединяются нормально — значит можно брать. Вы можете купить адаптер для скважины любого производителя, они все плюс-минус одинаковые

Его нельзя никак сделать по-другому, не важно кто его производит. Смотрите на цену и выбирайте тот, который вам больше нравится

За многие-многие годы установки скважинных адаптеров, мы никогда не придавали особого значения выбору производителя и все эти скважины работают до сих пор.

Кессон или адаптер

Адаптер — молодое изобретение. Продвигая продукт на рынок, его обвешивают преимуществами, как новогоднюю елку игрушками. В таком облачении устройство сверкает и переливается всеми цветами радуги. Однако придерживаясь цветовых ассоциаций, дифференцировать достоинства инновационного продукта не удастся — многие из них будут в группе оттенков, напоминающих шоколадный.

Отсутствие земляных работ ↑

Главным преимуществом называют отсутствие земляных работ. Куда они денутся? Перенесутся в следующую пятилетку.

Для кессона необходимо выкопать котлован (заметим — один раз выкопать). А для адаптера — не надо. Это верно. Отчасти. Для установки адаптера котлован копать не надо — надо копать половину котлована. Водопроводные трубы сами в землю не ввинтятся, а адаптер ставят, ни много ни мало, ниже точки промерзания грунта. Копнуть все же придется. И если к кессону трубы прокладывают, особо не закапывая (оснащают греющим кабелем), то без кессона трубы надо углубить на уровень адаптера. Есть еще вредитель в системе — насос. Он отказывается получать электричество из окружающей среды путем захвата частиц. Оборудование надо подключить. К адаптеру? Или кабель проложить по водопроводным? Крепят к оголовку.

Это на начальной стадии немного земляных. А далее — копать не перекопать. Адаптер надо обслуживать. Он латунный! — скажут нам производители. Конечно, латунный. Вот только прокладки, обеспечивающие герметичность соединения, от латуни далеки. И их надо менять, как это делают в смесителях — само устройство живет и здравствует, а прокладки работают расходниками. Если в смесителе сразу ясно, что прокладка «полетела» (свистит, рычит, подтекает кран), то в случае с закопанным ниже точки промерзания адаптером ситуация иная — полетела прокладка или нет, копать надо.

Если в кессоне прокладки в тепличных условиях, то в случае с адаптером на них влияют земля, вода, песок — все то, что сделало нефть из древесины. Детали адаптера необходимо смазывать ежегодно, иначе повышается риск их заклинивания (насос в таком случае достать практически невозможно).

Отсутствие сварочных работ ↑

Есть такое — адаптер приваривать не надо. Однако достоинство притянуто даже не за уши, а путем усиления гравитации на несколько порядков. Главное сравнение проводят с кессоном — ведь именно он стоит в несколько раз дороже. Одна беда — в несколько раз дороже стоит готовый кессон, а в нем варить нечего. Также нам не попадались случаи сварки бетонных и кирпичных/каменных кессонов (наличие таковых общеизвестно).

Экономичность ↑

Адаптер для скважины в несколько раз дешевле кессона. Факт. Но только сам адаптер. В обычной системе насос качает до гидроаккумулятора. Если бак стоит в доме, то разницы нет. А если в кессоне? С установкой адаптера нечего и думать сэкономить на насосе. Придется брать мощный по напорным характеристикам прибор, поскольку каждые 5 м по горизонтали равны 1 м высоты. Чем насос мощнее, тем он дороже, но это разовое. Хуже другое — чем мощнее насос, тем больше он потребляет энергии, а это уже не разовое вложение, а ежемесячный расход.

Антивандальность ↑

Скважину без кессона днем с огнем никто не найдет, а значит, и не обидит (но и не починит без раскопок, случись чего). Не будем говорить, что хорошие замки от многого спасают (вынуждены признать, что это не всегда так, хотя и понимаем, что насос, это не «Куллинан I»). С использованием адаптера насос крепят все к тому же оголовку. Сам адаптер не видно, он глубоко, а оголовок?

Контрольные:

• адаптеры не ставят на обсадные трубы ПНД;
• нельзя использовать устройство на глубоких скважинах (максимум 70 м);
• не каждый насос подойдет по диаметру (нужно, чтобы он проходил сквозь деталь адаптера);
• трудности с установкой — необходимо соединить детали практически вслепую.

Между тем, пластиковые трубы спасают от ржавчины и ее последствий (мутность, вонь, привкус воды), потому применяют их все чаще (если грунты позволяют); диаметр насоса сказывается на его цене; артезианские скважины набирают популярность.

Выбор того или иного оборудования индивидуален. Кому-то подходит исключительно кессон, а кому-то хватает адаптера. Резоны у всех разные. Мы не против адаптеров, но против навязывания и приписывания продукту несуществующих преимуществ (Роспотребнадзор согласен с нами, как и законодатели). Нельзя эксплуатировать скважину без труб и электричества, нельзя допустить разгерметизации соединений и последующего загрязнения скважины, а все это требует расходов больших, если сравнивать адаптер с кессоном.

Достоинства и недостатки “адаптерной” технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой установке кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

• Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
• Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
• Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
• Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
• Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.

Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период

Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.

Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.

Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.

Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка

Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.

По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.

В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.

Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.

Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов

Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.

Установка

Для установки адаптера в скважину понадобится монтажная штанга, представляющая собой отрезок стальной трубы длиной около 2 м соответствующего диаметра с наружной резьбой. Для просверливания отверстий в стальной трубе обсадной колонны подбирается коронка диаметром больше 1 ¼ дюйма.

Монтаж своими руками проводят, руководствуясь инструкцией по эксплуатации на прибор, в следующей последовательности:

Перед установкой обязательно делают напильником вертикальную риску на торце неподвижной части — это важно для точной установки детали по вертикали, размещение которой сложно проверить изнутри обсадной колонны. Выкапывают траншею около скважинной колонны на нужную глубину для защиты от промерзания, обычно это расстояние лежит в диапазоне 1,5 — 2 м, и на ширину, обеспечивающую удобство проведения монтажных работ

Сверлят в намеченной точке обсадной трубы сквозное отверстие сверлом по металлу, меняют его на биметаллическую коронку и проделывают сквозное монтажное отверстие соответствующего диаметра не менее 32 мм (для узла 1 ¼ дюйма). Прикручивают тройниковую часть к монтажной трубе в перевернутом положении и надевают на нее неподвижный узел, который будет крепиться к трубе обсадной колонны. Это делается для того, чтобы предотвратить случайное падение детали, которая при таком методе установки будет упираться в ограничитель.. Если неподвижная часть имеет небольшое монтажное отверстие на выступе или в корпусе, к нему привязывают страховочную леску и подсоединяют к тройнику, прикрученному к установочной штанге не в перевернутом, а в прямом рабочем положении

Если неподвижная часть имеет небольшое монтажное отверстие на выступе или в корпусе, к нему привязывают страховочную леску и подсоединяют к тройнику, прикрученному к установочной штанге не в перевернутом, а в прямом рабочем положении.

• Просовывают детали на трубе в скважинный канал и затем устанавливают в прорезанное отверстие стационарную часть, подсвечивая фонариком, слегка фиксируют ее внешней гайкой и извлекают монтажную штангу вместе с ответной частью.
• Переворачивают деталь в гнезде на 180 градусов и плотно прикручивают накидной гайкой с помощью разводного ключа. Затем вкручивают переходной компрессионный фитинг для закрепления подземного ПНД трубопровода.
• Опускают погружной насос в скважину, для этого к нему предварительно подсоединяют напорный трубопровод, привязывают трос, при необходимости удлиняют кабель и стягивают их всех вместе стяжками. Обрезают напорную трубу на заранее отмеченном расстоянии, подсоединяют ее конец через переходной компрессионный фитинг к ответной части адаптера, прикручивают к детали трубный ключ.
• Опускают установочную трубу в скважинный канал и помещают подвижную деталь в гнездо «ласточкиного хвоста» с помощью фонарика, выкручивают ключ, ставят на верх обсадной колонны специальную защитную крышку и привязывают к ней тросик электронасоса.
• Через ранее установленный переходной компрессионный фитинг прикручивают к тройнику водопроводную трубу ПНД, которую располагают в траншее с некоторым уклоном для организации самоизлива в скважину. По окончании работ канавы засыпают землей.

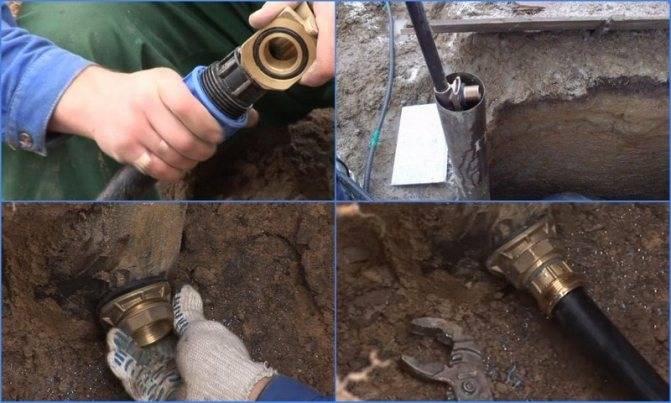

Основные этапы монтажных работ

Что собой представляет адаптер

Прежде всего, стоит понимать, что адаптер на скважину представляет собой специальное приспособление, с помощью которого соединяется глубинный насос и подземная часть водопроводной магистрали, идущей непосредственно в дом.

Конструктивные особенности

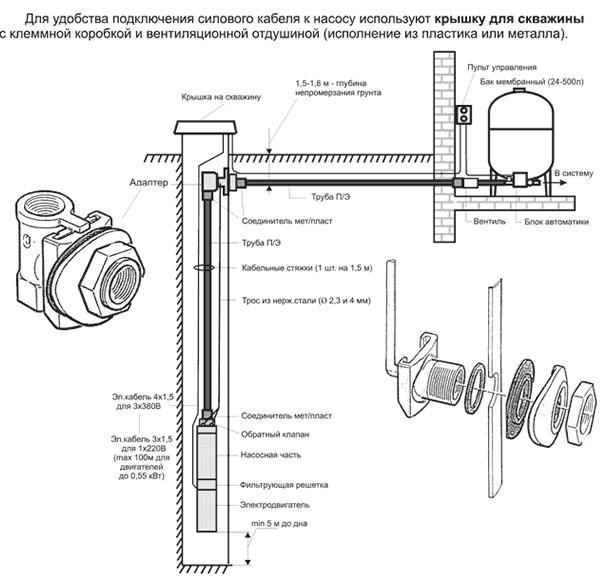

Чтобы понять, как устроен скважинный адаптер, прежде всего, стоит внимательно рассмотреть следующий рисунок.

Схема устройства

Как видно, это приспособление состоит из двух основных частей:

• первая – герметично устанавливается на обсадную трубу;
• вторая – монтируется непосредственно к трубопроводу с насосом.

Герметичность соединения скважины с адаптером, обеспечивают специальные эластичные прокладки. Однако, в них кроется и самый главный минус устройства. Расчетный срок службы прокладок составляет 5-7 лет, а по факту может быть и меньше. А чтобы их заменить, придется разрывать котлован, чтобы добраться до адаптера.

Как функционирует

Принцип работы устройства, заключается в следующих важных моментах:

• водная масса поднимается из скважины верх по трубе;
• дойдя до места установки адаптера, которое расположено ниже уровня промерзания грунта, водный поток перенаправляется в магистраль, идущую к дому.

Фактически, функционирование этого приспособления достаточно простое, однако это не дает возможности перемерзать водопроводу в зимний период.

Какие существуют виды

Современный рынок скважинного оборудования, сегодня имеет весьма широкий ассортимент скважинных адаптеров, которые классифицируют в зависимости от материала изготовления. Принято различать следующие виды приспособлений этого типа:

• изделия из нержавеющей стали имеют высокое качество, а гарантийный срок эксплуатации составляет от 25 до 50 лет;
• устройства из бронзы могут прослужить до 25 лет, однако они отличаются высокой стоимостью;
• латунные изделия применяются исключительно для монтажа технических трубопроводов, так как им присуще стойкое выделение оксидов меди и цинка, а срок их использования составляет до 8 лет;
• изделия из dzr-материала, который является пищевым сплавом, стойким к окислению, имеют 25-летний срок эксплуатации.

Однако судить о надежности и долговечности адаптеров, мешает недостаток статистики. Поэтому, многие домовладельцы чаще делают выбор в пользу привычных кессонов и приямков.

Кто производит

В некоторых информационных источниках адаптеры для скважин классифицируют еще и по тому, кто является их изготовителем. Естественно, что продукция каждого производителя имеет свои особенности. Среди производителей, наиболее популярны такие бренды:

• продукция Vinkell отличительна тем, что оборудование имеет высокое качество фитингов, которые успешно могут применяться в загрязненных средах;
• особенностью торговой марки скважинных адаптеров Baker является то, что они применимы для подачи питьевой воды, так как исключительно изготавливаются из нержавеющей стали;
• бренд DebePumpar отличителен тем, что выпускает изделия европейского качества, которые успешно могут применяться в наших условиях, при этом их можно устанавливать выше уровня промерзания грунта, что, в значительной степени, облегчает установку этого устройства.

Если скважина будет обустраиваться при помощи адаптера – лучше всего покупать устройства проверенных производителей.

Установка

Для установки адаптера в скважину понадобится монтажная штанга, представляющая собой отрезок стальной трубы длиной около 2 м соответствующего диаметра с наружной резьбой. Для просверливания отверстий в стальной трубе обсадной колонны подбирается коронка диаметром больше 1 ¼ дюйма.

Монтаж своими руками проводят, руководствуясь инструкцией по эксплуатации на прибор, в следующей последовательности:

Перед установкой обязательно делают напильником вертикальную риску на торце неподвижной части — это важно для точной установки детали по вертикали, размещение которой сложно проверить изнутри обсадной колонны.
Выкапывают траншею около скважинной колонны на нужную глубину для защиты от промерзания, обычно это расстояние лежит в диапазоне 1,5 — 2 м, и на ширину, обеспечивающую удобство проведения монтажных работ.
Сверлят в намеченной точке обсадной трубы сквозное отверстие сверлом по металлу, меняют его на биметаллическую коронку и проделывают сквозное монтажное отверстие соответствующего диаметра не менее 32 мм (для узла 1 ¼ дюйма).
Прикручивают тройниковую часть к монтажной трубе в перевернутом положении и надевают на нее неподвижный узел, который будет крепиться к трубе обсадной колонны. Это делается для того, чтобы предотвратить случайное падение детали, которая при таком методе установки будет упираться в ограничитель.. Если неподвижная часть имеет небольшое монтажное отверстие на выступе или в корпусе, к нему привязывают страховочную леску и подсоединяют к тройнику, прикрученному к установочной штанге не в перевернутом, а в прямом рабочем положении

Если неподвижная часть имеет небольшое монтажное отверстие на выступе или в корпусе, к нему привязывают страховочную леску и подсоединяют к тройнику, прикрученному к установочной штанге не в перевернутом, а в прямом рабочем положении.

• Просовывают детали на трубе в скважинный канал и затем устанавливают в прорезанное отверстие стационарную часть, подсвечивая фонариком, слегка фиксируют ее внешней гайкой и извлекают монтажную штангу вместе с ответной частью.
• Переворачивают деталь в гнезде на 180 градусов и плотно прикручивают накидной гайкой с помощью разводного ключа. Затем вкручивают переходной компрессионный фитинг для закрепления подземного ПНД трубопровода.
• Опускают погружной насос в скважину, для этого к нему предварительно подсоединяют напорный трубопровод, привязывают трос, при необходимости удлиняют кабель и стягивают их всех вместе стяжками. Обрезают напорную трубу на заранее отмеченном расстоянии, подсоединяют ее конец через переходной компрессионный фитинг к ответной части адаптера, прикручивают к детали трубный ключ.
• Опускают установочную трубу в скважинный канал и помещают подвижную деталь в гнездо «ласточкиного хвоста» с помощью фонарика, выкручивают ключ, ставят на верх обсадной колонны специальную защитную крышку и привязывают к ней тросик электронасоса.
• Через ранее установленный переходной компрессионный фитинг прикручивают к тройнику водопроводную трубу ПНД, которую располагают в траншее с некоторым уклоном для организации самоизлива в скважину. По окончании работ канавы засыпают землей.

Основные этапы монтажных работ

Достоинства

Преимущества и недостатки адаптера для скважины будут рассмотрены для того случая, когда данное приспособление устанавливается в качестве альтернативы кессону.

В сравнении с кессоном, скважинный адаптер обладает рядом бесспорных достоинств. Прежде всего, его стоимость в 4-6 раз меньше, при гораздо более простом и быстром осуществлении монтажных работ.

Монтаж скважинного адаптера производится без сварочного оборудования с меньшим объемом земляных работ. Монтаж адаптера возможен даже и в том случае, когда подземные коммуникации находятся на минимально допустимом расстоянии от обсадной колонны.

Ваша скважина будет скрыта от посторонних глаз.

Общие рекомендации по монтажу устройства

Адаптер на скважине будет служить долго, если придерживаться советов специалистов:

Только качественное оборудование дает возможность многократно устанавливать и демонтировать глубинный насос. Не рекомендуется покупать изделия малоизвестных производителей. Требуется периодическая замена уплотнительных колец, иногда съемной части

Поэтому важно, чтобы фирма, у которой покупается изделие, давно работала на рынке. Иначе может оказаться, что компании, адаптер которой приобретен, больше нет, запасных частей с необходимыми размерами тоже

Допускается применять пластиковые обсадные трубы

С учетом того что на них через адаптер передается вибрация от помпы, прослужат изделия недолго. Лучше использовать стальные — дорого, но надежно.

Чтобы облегчить монтаж, собирают вместе насос, шланг, проходную часть адаптера с ключом, трос, кабель. Сборку производят на чистой поверхности, затем все переносят до изголовка скважины. Такой способ защитит устройство от грязи.

Планируя использовать адаптер, учитывают, что он занимает в обсадной трубе пространство, сужая просвет на 30 мм минимум. Поэтому выбирают глубинный насос, диаметр которого на 40 мм меньше размеров обсадной конструкции. Если этого не учесть, помпу невозможно будет опустить.
