Можно ли сделать скважину в колодце и как это обустроить

Конструктивные особенности

Чтобы точно определить, можно ли бурить скважину в существующем колодце, необходимо понимать, с какими трудностями придется столкнуться и какие нагрузки придется пережить конструкции. Технология предполагает:

1. Бурение производят в последний месяц лета, в период, когда осадков нет.
2. В зимний период придется замораживать воду, для чего в течение 5-7 дней в шахту нагнетают холодный воздух.
3. Перед началом бурения удаляется донный фильтр и вбивается труба-кондуктор.
4. Шахту придется засыпать после завершения бурения, и пользоваться им уже не получится.

Применяются любые стандартные технологии бурения (роторная, ударно-канатная, роторная). Кондуктор необходимо раскрепить, чтобы избежать смещения. Забивая его в грунт, стараются достать до твердых пород, минуя плавуны. Если длины недостаточно, используют муфтовое соединения для наращивания секций. Верх кондуктора должен быть выше уровня грунта.

В процессе бурения нет необходимости выбирать грунт и утилизировать его. Колодцем больше пользоваться все равно нельзя, и если порода падает в воду – не страшно. Главное, что нельзя забывать – техника безопасности. Поэтому поверх укладывается деревянный настил с отверстием под бур и обсадную трубу. Так никто не упадет в шахту.

Когда лучше всего заняться обустройством колодца

Перед тем как ознакомиться с инструкцией, которая поможет ответить на вопрос о том, как сделать колодец самостоятельно, необходимо выбрать подходящее для монтажа время. Многие специалисты рекомендуют начать обустраивать скважину поздней осенью. Это связано с тем, что в это время количество атмосферных осадков, выпадающих на почву, сведено к минимуму. Соответственно, и уровень грунтового источника будет ниже.

Безусловно, зимой уровень воды является наименьшим, однако не каждая бригада специалистов работает в этот период. Затруднение заключается в низкой температуре, которая делает почву твердой и труднопроходимой. Цена копки колодца зимой может быть выше, но некоторые бригады готовы за обычную стоимость выполнить всю необходимую работу.

Наиболее подходящим временем года для монтажа колодца является поздняя осень

Весенний период является самым неприемлемым для организации колодца. Это связано с таяньем снега и обильными осадками. В свою очередь, летом засуха может сильно повлиять на уровень грунтовых вод. Таким образом, поздняя осень является наилучшим временем для монтажа скважины на загородном участке.

Стоимость бурения скважины в колодце

Поскольку при таком методе бурения скважин на воду к минимуму сводится цикл подготовительных работ (геологоразведка, изучение среза грунта), а также уже есть шахта глубиной до 5-10-ти метров, трудоемкость работ существенно ниже.

При расчете сметы затрат на бурение скважины в колодце, специалистами обычно учитываются:

• залегание водоносного слоя и глубина скважины;
• проблемность геологического среза на объекте;
• конструктивная сложность скважины;
• необходимость использования тяжелого бурового и грузоподъемного оборудования;
• количество привлекаемых специалистов;
• стоимости используемых материалов.

Кроме того, имеет значение удаленность вашего объекта от Москвы (доставка бурового оборудования и материалов).

Позвоните нам или оставьте заявку на бурение на сайте компании. Мы созвонимся с вами, обсудим условия сотрудничества и требуемый объем работ, после чего наши специалисты:

• на месте проведут необходимые замеры, расчеты и составление плана работ;
• доставят необходимое оборудование и материалы;
• пробурят скважину и выполнят ее пуско-наладку (обустройство);
• оформят гарантию на эксплуатацию.

С юридическими лицами компания «АкваГеоКомплекс» сотрудничает на основе заключенного договора с 50%-ной предоплатой услуг. Для физических лиц оплата наших услуг – после завершения работ и сдачи скважины в эксплуатацию.

Зачем нужна желонка?

Желонка (а еще ее называют «бур-желонкой») — особый буровой снаряд для рыхлых грунтов. Если забивается абиссинский колодец (например, на дачном участке), желонкой обзавестись очень желательно. Ведь даже самая надежная скважина, если ее долго не использовать, может заглиниться (особенно, если пробита в аллювиальном или моренном грунте). Вот желонкой его и прочищают — бросают в колодец на веревке, затем вытягивают и выбрасывают собранную взвесь. Причем сделать такую желонку несложно и своими руками.

Самодельное устройство не требует точности в размерах и конструкции. Достаточно будет примерно соблюсти пропорции, ориентируясь на схему или даже рисунок желонки. И жесткой штанги она тоже не потребует, в отличие от других подобных приспособлений.

(90 голос., средний: 4,70 из 5)

Специфика колонкового бурения

Колонковый метод является вращательным. Рабочий инструмент оснащен коронкой (твердосплавной или алмазной). Применяется этот способ редко. Он может быть задействован для подготовки к роторному или шнековому бурению. Иногда его применяют совместно с канатно-ударным методом.

Колонковое бурение — механический вращательный метод, при осуществлении которого глинистый или плотный песчаный грунт извлекается в виде керна цилиндрической формы.

Используемое оборудование и инструменты

Тут скважины бурятся при помощи специального оборудования: 3иФ 650, 3иФ 1200. Установку можно изготовить самостоятельно. Для этого необходимы такие инструменты:

• колонковая труба и штанги для ее наращивания;
• буровые коронки;
• труба для устранения шлама;
• муфты, переходники между фрагментами труб, промывочный сальник.

Технология колонкового бурения

Во время прохождения бура порода полностью сохраняется внутри трубы. Этот тип бурения предусматривает такие этапы работ:

1. Соединение колонковой трубы со штангами для наращивания бурильной коронки.
2. Закрепление рабочего инструмента в станке.
3. Постепенное ввинчивание коронки в грунт.
4. Очищение трубы от содержимого через каждые полметра.

Все действия проводятся до тех пор, пока не будет вскрыт водоносный слой. После этого следует углубиться еще на 50 см. Шлам удаляется промывкой с использованием большого объема воды или при помощи продувания.

Веские достоинства и недостатки

Если целью устройства скважины не является водоносный слой в песчаных отложениях, бурение до достижения скальных пород может проводиться с промывкой.

Данная технология изготовления скважины имеет такие преимущества:

• высокая скорость проведения работ;
• возможность применения на твердых породах;
• изготовление скважин глубиной до 100 м;
• компактность, что позволяет использовать установку в труднодоступных районах;
• мобильность.

Недостатки метода таковы: быстрый выход из строя рабочей поверхности, небольшой диаметр шахты (нельзя использовать погружные насосы высокой мощности). Такой способ изготовления глубинного колодца считается самым быстрым.

Рекомендации

Когда нужно сделать скважину в старом колодце без предварительной геологической разведки трудно предположить, на какой глубине залегает вода. Поэтому обсадные трубы должны быть с запасом. Остатки всегда можно продать. При установке обсады главное не опустить ее слишком глубоко. В этом случае труба погрузится в твердые пласты, пройдя сквозь водоносные. В итоге воды не будет.

Недостаточное заглубление приведет к тому, что грунт обрушится, и грязь с песком забьет фильтр на насосе. Поэтому, монтирую защиту шурфа, учитывают, где конкретно залегает вода. Насос предпочтительней глубинный. Если скважина артезианская, то это необходимость. В других случаях в качестве альтернативы используют поверхностную насосную станцию. Имеет смысл оборудовать систему защиты от работы вхолостую и гидробаком, чтобы давление в трубопроводе было постоянным и достаточным.

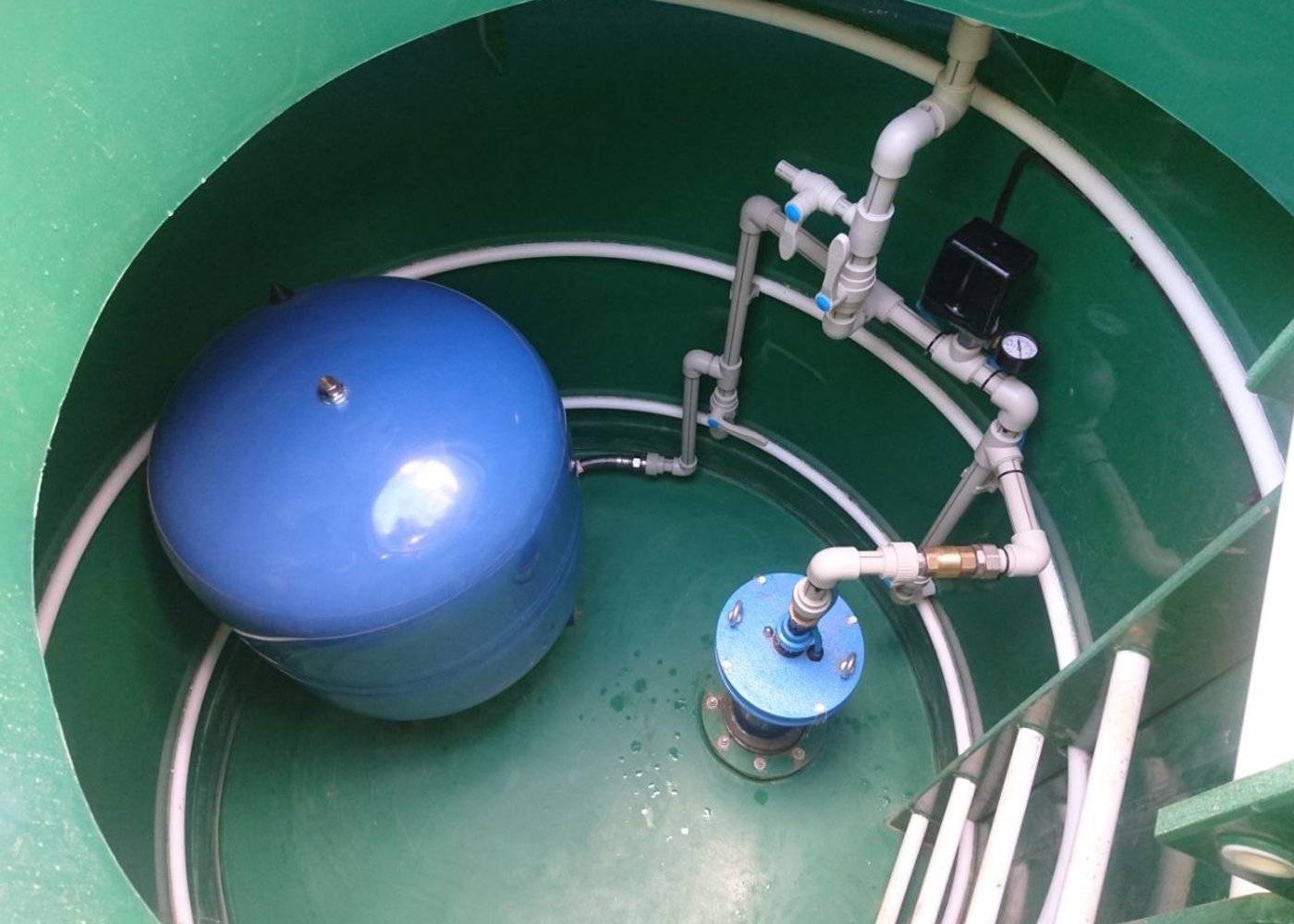

Создание стен колодца для скважины

В инструкции, описывающей возведение стен кессонного колодца со скважиной, предусматривается поэтапное выполнение работы:

1. Все поверхности обтягивают плотным полиэтиленом. Благодаря этому создается гидроизоляционный контур, обеспечивающий защиту от влаги находящегося в кессоне оборудования.
2. Отступив от сетки 5 сантиметров, приступают к установке арматурной обвязки, представляющей собой решетку, у которой размеры ячейки составляют около 20 – 25 сантиметров.
3. Для арматуры используют пруток толщиной не меньше 5 миллиметров.
4. Потом монтируют опалубку, задействуя брусья и доски. Поскольку стены должны получиться довольно толстыми, нужно предусмотреть места для распорок, которые защитят создаваемую конструкцию от выдавливания бетонной массой.
5. Чтобы не допустить протекания раствора, опалубку изнутри обшивают полиэтиленом, прикрепляя его к брусьям и доскам с помощью строительного степлера.
6. Заливают бетонную смесь и обрабатывают ее, применяя виброуплотнитель, дают полностью высохнуть, на что уходит почти 4 недели. На 10 день разрешается демонтировать дощатые щиты.
7. Когда стены полностью высохнут, в них перфоратором делают отверстия в местах, где планируется монтаж труб. Чтобы не допустить повреждения, их при прокладке помещают в специальные металлические гильзы. Зазор, имеющийся между краем отверстия в стенах и гильзой, герметизируют саморасширяющейся монтажной пеной.

Альтернативой бетонным стенам является кирпичная кладка или железобетонные кольца

Но во втором случае повышенное внимание требуется уделить герметизации швов

В каких случаях углубление имеет смысл?

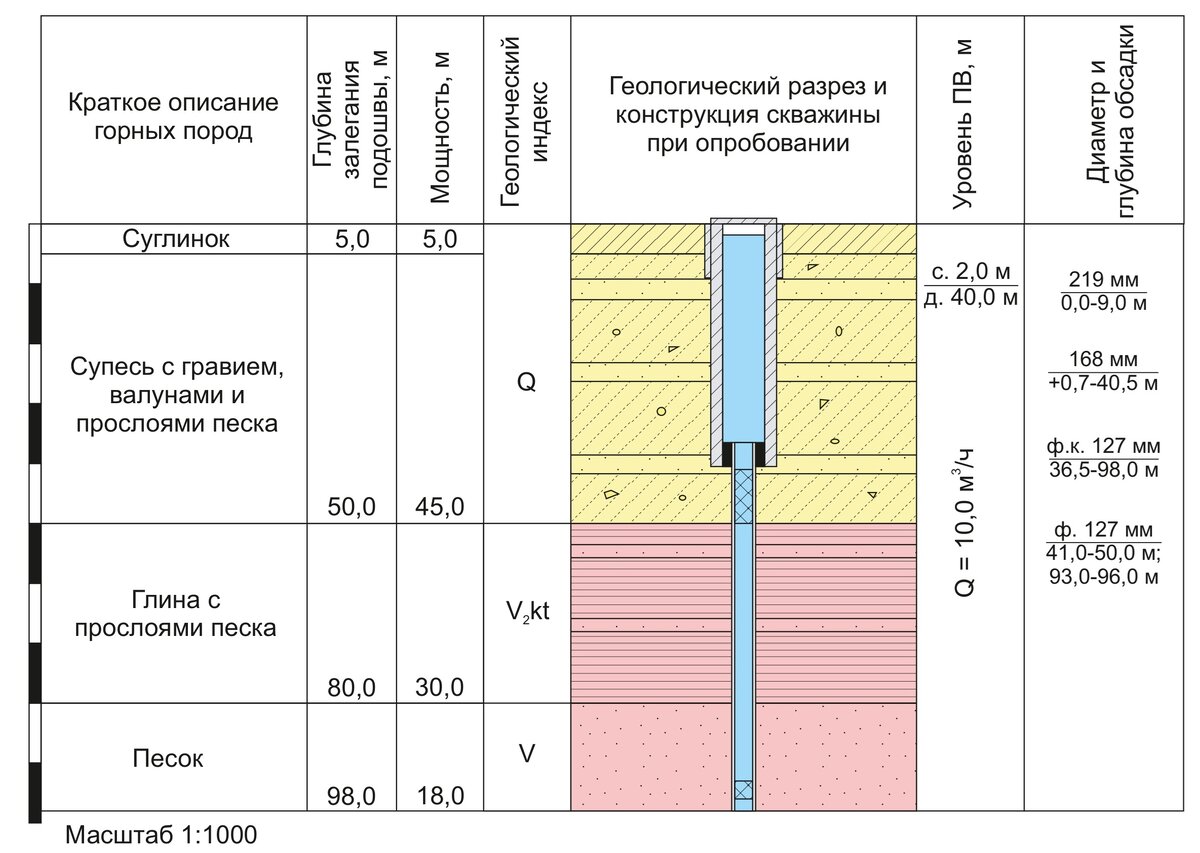

Чтобы спрогнозировать качество результата, необходимо иметь представление о структуре водоносных слоев и грунтовых пластов.

Под черным плодородным слоем залегают глины, суглинки и супеси. В отдельных карманах, в структуре которых содержится песчаник, могут протекать подземные ручьи, образованные поверхностными потоками.

Ниже верхнего слоя песчаников под глиняной коркой снова располагается слой песков (иногда с галькой), в котором протекают подземные реки. В большинстве случаев эти грунтовые воды являются продолжением наземных водоемов. Пески на этой глубине могут перемещаться вместе с водяными потоками, образуя «плывуны».

Глубже располагаются глины с валунами и гранитами. Третий слой песков, смешанных с водой, лежит, как правило, на поверхности пористых известняков, в толще которых текут мощные потоки артезианского уровня.

Существующие колодцы доходят до поверхностных или грунтовых вод. Нередко их наполняемость ограничена плывунами, малозаметными пользователям. При регулярном пользовании в толще песка образуется линза, в которой накапливается вода. Ее дебит колеблется – от 300 л/сутки до 600 л в час.

Для минимального водопользования этого объема может быть и достаточно, однако такого количества влаги не хватит на обеспечение среднестатистической современной семьи. Попытки углубить колодец оканчиваются неудачей: вместо отобранного песка подземный поток приносит новый, и природный баланс восстанавливается.

В таком старом колодце можно попытаться пробурить скважину: заглубление обсадной трубы в нижележащие пески не потребует больших физических усилий. Процесс устройства должен пройти без лишних осложнений, если под плывуном не обнаружится гранитное дно.

В которых вариантах нужно созодать углубление

Чтоб осознать, стоит ли углублять колодец, необходимо изучить структуру слоев грунта.

Помутнение воды и вредные примеси, обычно, соединены с недостаточной глубиной скважины либо колодца.

Размещаются они в таком порядке:

1. Злачный слой. Находится на поверхности, покрыт растительностью.
2. Глинистый и суглинистый слои. Эти породы плохо пропускают воду. В таковых пластах могут быть песочные включения из подземных ручьев.
3. Слой песчаников. Покрытый глиняной коркой пласт содержит огромное количество воды. Песок движется совместно с жидкостью, формируя плывуны.
4. Глина с гранитом и камнями.
5. Водоносный песочный слой. Пласт лежит на поверхности пористых известняков, в толще которых залегает артезианская вода.

В обыкновенные колодцы поступают лишь поверхностные либо грунтовые воды. Водосбор может ограничиваться плывунами, узреть которые нереально. При нередкой добыче ресурса в толще песка появляется кармашек, содержащий некое количество воды. Этого размера бывает довольно для ублажения малых потребностей.

Но для обслуживания личного дома такового количества не хватит. Незначимое повышение глубины колодца не избавляет делему, потому обладатель воспринимает решение о бурении скважины. Процесс не вызывает затруднений, если бур не упирается в гранитный слой.

При ремонте бетонной шахты колодца особенное внимание уделяется герметизации зазоров меж кольцами

Строительство колодца: какой выбрать – шахтный или трубчатый

Выбор варианта водоснабжения для загородного участка зависит от многих факторов. В первую очередь необходимо определить расход воды, соответствующий потребностям в конкретном случае. Существует два распространенных варианта водоснабжения дома, который невозможно подключить к централизованной коммуникации.

Самые распространенные варианты водоснабжения в частном доме – это колодец и скважина

Первый из них – скважина, то есть трубчатый колодец. Однако такой вариант не подходит для самостоятельной установки, так как требует задействования специального бурового оборудования. В свою очередь, шахтный колодец вполне реально организовать самостоятельно. Причем для этого не требуются профессиональные навыки. Чтобы сделать колодец такого типа достаточно просто следовать инструкции.

Для организации колодца подходящей конструкции необходимо сначала ознакомиться с факторами, влияющими на выбор водоснабжения. Ключевым из них является глубина залегания водоносного слоя. Она может быть разной и зависит от индивидуальных особенностей местности, на территории которой располагается дачный участок.

Также важным фактором, определяющим тип будущего водоснабжения, является вид грунта. Например, если почва очень каменистая, то бурение скважины (трубчатого колодца) вызовет определенные затруднения. В таких случаях рекомендуется выкопать шахтную разновидность.

Перед началом установочных работ и покупкой необходимого материала и оборудования рекомендуется заранее определить суточную норму воды. Данная цифра должна соответствовать вашим потребностям, поэтому она определяется в зависимости от региона, количества проживающих человек и других, второстепенных факторов. После расчета потребления жидкости подбирается наиболее подходящий вариант водяного насоса для колодца.

Классический шахтный колодец в большинстве случаев является наиболее оптимальным вариантом

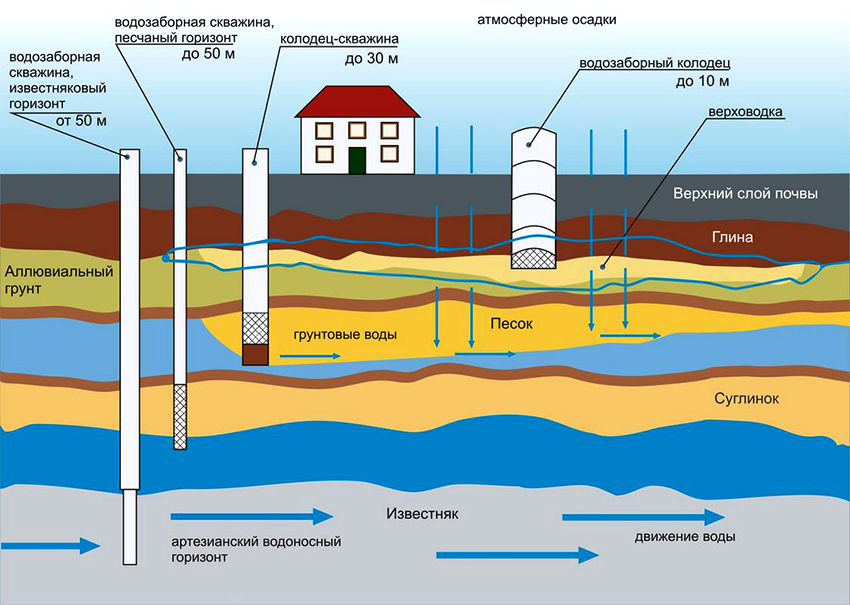

Важно знать, что существует три водоносных слоя, однако чаще всего используется средний. Этот факт объясняется тем, что верхний слой содержит воду, которая отличается крайне низкими качественными характеристиками, поэтому является непригодной для питья

Это связано с тем, что в него попадают осадки в виде дождя и талого снега.

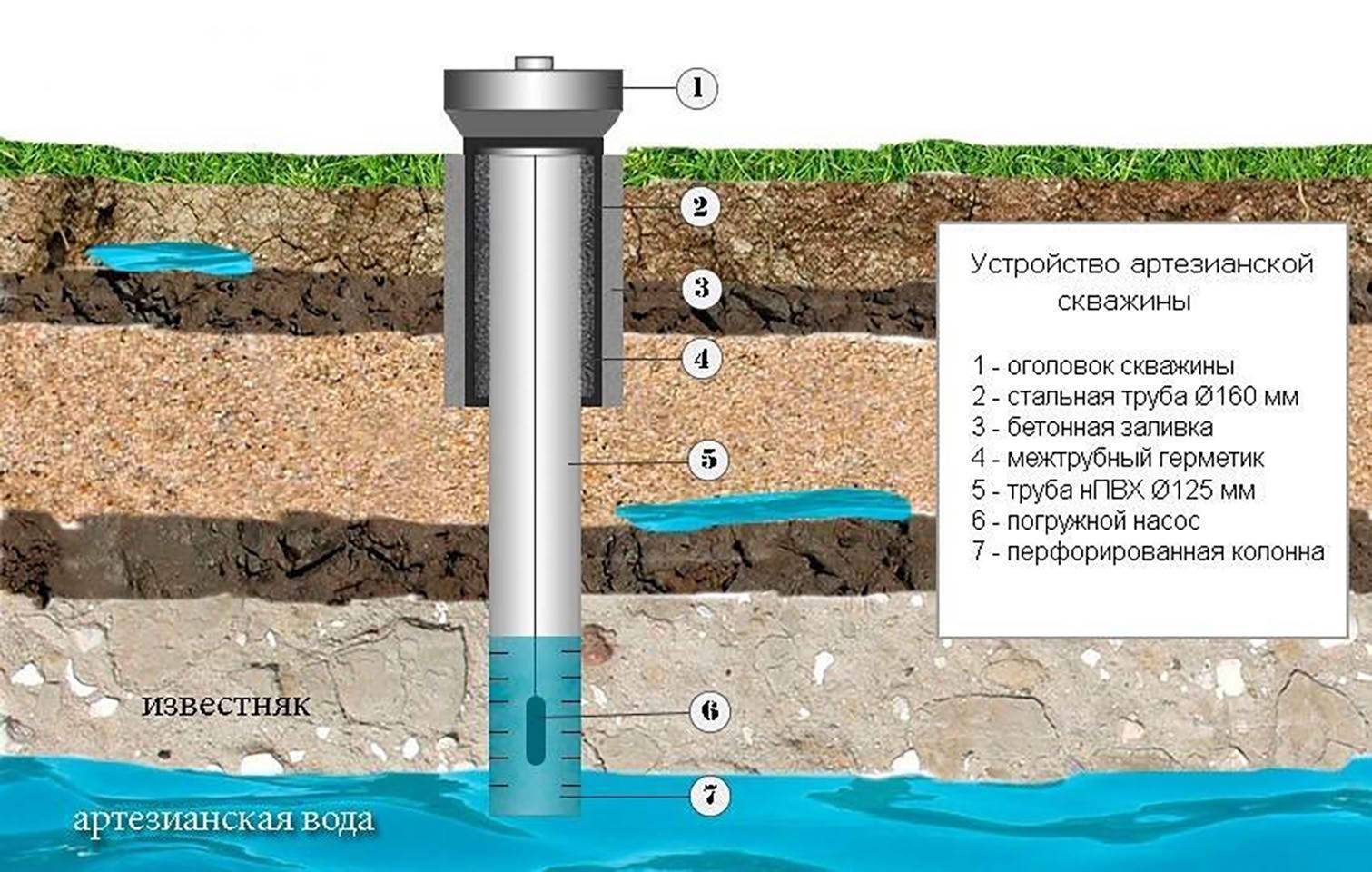

В свою очередь, самый глубокий слой, который называется артезианским, содержит чистую, качественную воду. Однако стоимость бурения скважины, способной осуществлять забор жидкости из него, слишком высока. Обслуживание такого колодца является дорогостоящим. Таким образом, самым подходящим вариантом является средний водоносный слой.

Стандартная глубина скважин колеблется в пределах от 10 до 20 м. В некоторых ситуациях (из-за особенностей местности) установка обычного колодца является попросту невозможной. Это вынуждает хозяев дачных участков обращаться за помощью к специалистам, использующим буровую технику.

В остальных случаях рекомендуется устанавливать шахтную разновидность, которая является наиболее приемлемой. В случае необходимости можно воспользоваться услугами профессионалов. Цена копки колодцев с кольцами (общая сумма) может быть разной. Она зависит от количества элементов, их габаритов, а также от расценок компании, которая занимается работой такого рода.

Для установки трубчатого колодца необходимо специальное оборудование

Использование трубчатого колодца имеет еще один минус, который в некоторых случаях является довольно существенным. Работа скважины зависит от качества подачи электроэнергии. Поэтому, если в вашем доме постоянно происходят перебои с электричеством, лучше отдать предпочтение обычному колодцу.

Трубчатые или буровые колодцы

Предположим, что результаты пробного бурения показали: на вашем участке водоносные слои залегают на глубине свыше 10–20 м. В этом случае обычно делают трубчатый колодец. Заметим, что строительство трубчатого колодца оценивается примерно в 5 раз дешевле, чем шахтного, и занимает меньшее время. Поэтому при выборе источника водоснабжения необходимо тщательно взвесить все преимущества и недостатки шахтных и трубчатых колодцев. Вы также сможете найти фирму по строительству колодцев, выяснить стоимость работ, материалов и сроки изготовления.

Изготавливают такие колодцы бурением скважины с последующим опусканием свинченных стальных труб выбранного диаметра; обычно такого, чтобы в трубу можно было опустить погружной насос. В части трубы, находящейся в водоносном слое, сверлится большое число отверстий для прохождения в нее воды. Профессиональные буровые установки расположены на специальных автомашинах, вращение бура осуществляется от двигателя через передаточные устройства, уже подобранные металлические трубы имеют резьбу и навинчиваются автоматически, а не вручную.

Можно изготовить скважину и собственными силами.

Бурение и использование буровых установок осуществляется в глиняных, песчаных и суглинистых грунтах, причем содержание валунов, галечника и других твердых вкраплений должно быть незначительно.

 Пробурив скважину глубиной 1 м, с помощью муфты присоединяют следующую трубу, и процесс повторяется. Таким образом, можно пробурить скважину до 8 м.

Если на этой глубине встретился водоносный слой, бурение прекращается и вставляются обсадные трубы меньшего диаметра, чем диаметр скважины. Обычно используют металлические обсадные трубы, но можно использовать керамические или бетонные. Торец нижней трубы наглухо закрывают, на длину 2 м перфорируют множеством отверстий, а затем оборачивают сверху сеткой из нержавеющей стали, стеклоткани или другого материала против засорения грунтом.

Для более глубокого (свыше 8 м) бурения необходима вышка — тренога  ее можно изготовить из деревянных брусьев. В верхней части тренога имеет отверстие  для выхода штанги, а для подъема штанги служит лебедка.

При бурении также можно использовать специальное приспособление — вертлюг, который навинчивается на верхнее звено бурового стержня. Конструкция вертлюга позволяет вращать, поднимать и вытаскивать бур.

Вертлюг находится высоко над поверхностью земли, и поэтому необходимо устроить на треноге прочный настил из досок, с которого будет вращаться бур. Можно использовать и специальный ключ — в том случае, если буровой стержень имеет квадратное сечение. Если же используется труба, то по диаметру трубы изготавливают специальные хомуты (металлические и деревянные). Подобные хомуты делают и для обсадной трубы; опуская, ее  поворачивают, при этом ударяя деревянным тяжелым молотком (деревянным — чтобы не деформировать концы обсадных труб, которые наращивают резьбовым соединением).

При бурении следите за вертикальностью скважины. Самый простой способ — горизонтально закрепленная на поверхности толстая доска, в центре которой находится отверстие чуть больше соединительной муфты обсадных труб. На настиле треноги, вертикально над отверстием, в доске делают отверстие поменьше (диаметр как у обсадной трубы). Обсадную трубу ввинчивают в грунт, далее в нее вставляют бур. Бур углубляется в грунт на всю длину, затем вытаскивается из скважины, очищается от грунта; после этого операция повторяется.

Для плотных каменистых грунтов применяют специальные буры, использующие ударный способ разработки грунта с удалением продуктов разрушения каменистых грунтов из скважины.

Самостоятельно пробурить скважину в таких грунтах без специальной установки практически невозможно.

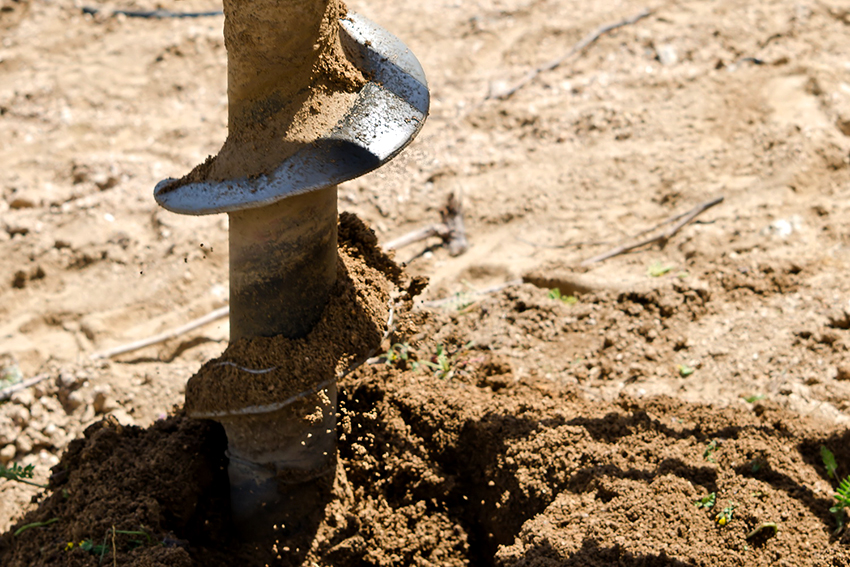

Каждый бур предназначен для работы в определенных породах. Змеевик применяют для бурения скважин в глинах и суглинках, буровую ложку

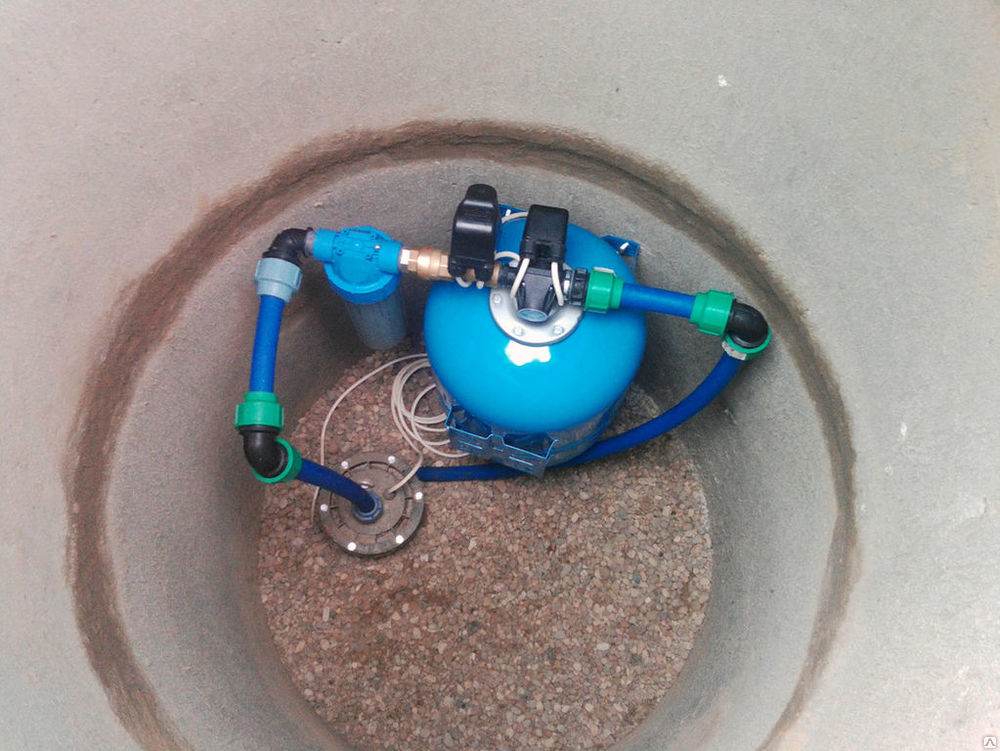

Выбор и установка насоса

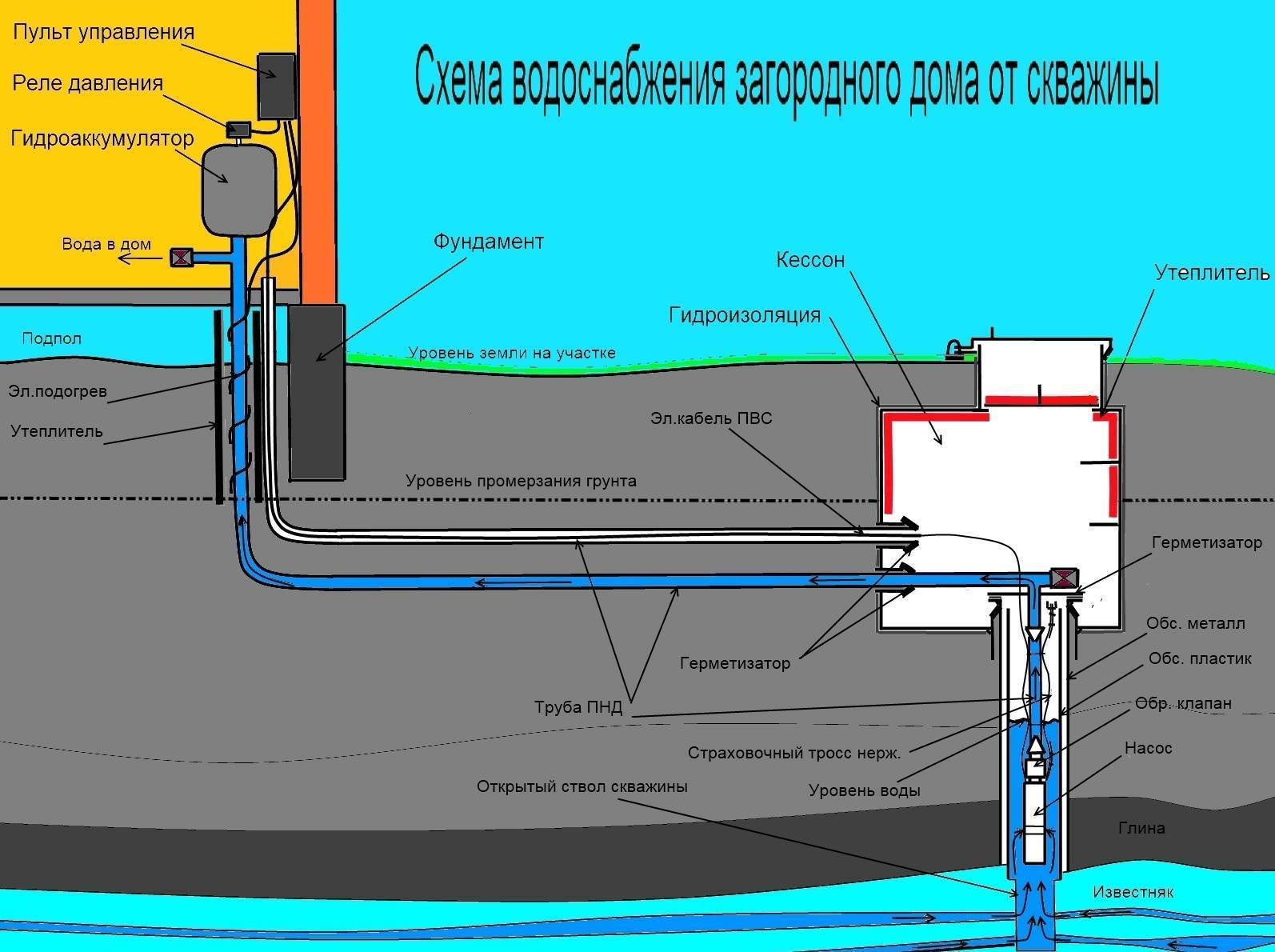

Чтобы после бурения правильно обустроить скважину на воду, выбирают тип электронасоса с необходимыми характеристиками, от его параметров зависит выбор кессонного колодца или адаптера при обустройстве источника водоснабжения. Все электронасосы по способам расположения относительно скважины делят на две большие группы, отличающиеся друг от друга своими параметрами.

Поверхностные

Поверхностные центробежные насосы с КПД около 50% чаще других типов используют для подачи воды, у большинства моделей глубина всасывания не превышает 8 м, поэтому их размещают рядом со скважиной или на небольшом удалении от нее.

При большом расстоянии между насосом и источником каждый метр водяного столба по вертикали переводят в 7 м по горизонтали при диаметре труб 1 дюйм с учетом гидравлических потерь в арматуре, отводах, тройниках. Таким образом, поверхностный насос можно размещать не только в кессоне, но и доме, если водный уровень близок к поверхности почвы, к примеру, при зеркале (статическом уровне) в 5 м электронасос можно установить в подвале коттеджа на 20 м от скважины.

Отдельно стоящие наружные насосы очень редко используют в бытовом водоснабжении, обычно их эксплуатируют в составе станций, где на один каркас ставят электронасос, гидравлический аккумулятор, напорное реле и манометр, соединяя их через фитинги и гибкую подводку.

Поверхностные бытовые насосные станции способны прокачивать воду объемом до 5 м3/ч при максимуме напора около 50 м, что делает их пригодными для снабжения водой дома с семьей из пяти человек.

Центробежный поверхностный насос – внутреннее устройство

Погружные

Большая группа глубинных насосов работает по центробежной схеме, такие агрегаты обладают наивысшим КПД среди всех видов, доходящим до 65% у высокотехнологичных дорогих моделей Grundfos. По параметрам погружные насосы значительно превосходят наружные, объем прокачиваемой жидкости в бытовых моделях доходит до 20 м3/ч, максимальный напор достигает 300 м благодаря использованию ряда ступеней с рабочими колесами, последовательно повышающими давление.

На рынке насосного оборудования встречаются другие виды погружных электронасосов с иным принципом действия, их список состоит из следующих типов:

Вибрационные

Популярные бытовые модели электромагнитного принципа действия, всасывающие воду за счет обратного и поступательного движения встроенного поршня, присоединенного к якорю электромагнитной катушки. Максимальный объем подачи вибрационных помп не превышает 1,5 м3/ ч, напор доходит до 80 м при КПД около 35%.

Средняя цена вибрационных помп лежит в районе 1400 руб., в быту их не используют для постоянного водоснабжения из-за низких технических характеристик, применяя в основном для полива, дренажных работ, прокачки скважин, заполнения бассейнов и резервуаров водой, других хозяйственных целей. Вибрационные помпы могут откачивать сильно мутную и грязную воду без повреждения электрической части и корпуса (поэтому их используют для прокачки скважин), но резиновые поршень и клапан обратного хода истираются частицами песка и через некоторое время могут потребовать замены.

Центробежный и вибрационный погружные электронасосы – внутреннее устройство

Шнековые

Агрегаты такого принципа действия часто называют винтовыми, по принципу действия они напоминают бытовую мясорубку, в которой жидкость перемещается за счет вращения спирального шнека. Винтовые модели не столь популярны на рынке, их преимуществом является возможность работы с вязкими и мутными средами. КПД шнековых агрегатов не превышает 50%, подача до 15 м3/ч, напор доходит до 100 м.

Вихревые

В подобного типа электронасосах вода всасывается лопастями рабочего колеса через отверстие сбоку корпуса и выталкивается крыльчаткой через боковой патрубок в той же плоскости. Расстояние между лопастями и стенками рабочей камеры для снижения гидравлических потерь минимально, поэтому вихревые модели работают только с чистой водой из артезианских скважин. КПД таких устройств также невысок (около 50%), бытовые агрегаты имеют средние технические параметры с наивысшими подачей в 5 м3/ч и напором 100 м.

Винтовой и вихревой насосы — конструкция

Время для изготовления скважины

Работы рекомендуется выполнять в августе-сентябре. В этот период водоносные пласты содержат наименьшее количество ресурса. При выполнении работ в зимнее время воду замораживают. Для этого в колодец вводят скважинный насос, который крепится к трубе-кондуктору и подает холодные воздушные потоки. Жидкость замерзает через 3-7 дней.

Технология бурения не отличается от таковой в летнее время. Высота кондуктора должна достигать уровня земли. Трубу нужно заглублять ниже слоя песчаников. При необходимости высоту кондуктора увеличивают, накручивая муфты. После завершения работ свободное пространство засыпают, что защищает скважину от попадания сточных вод.
