Скважина на известняк: устройство. характеристики и технология бурения

Как регистрируется водоносная скважина

Иногда владельцы водозаборных мелких скважин, пробуренных до верхнего водяного пласта, сознательно игнорируют процесс регистрации. Дебит такого водозабора редко когда превышает 500 л/ч, мощная водоотдача на глубинах около 20-ти метров — скорее исключение, чем правило. Другое дело артезианская скважина, ее бурение, обустройство и лицензирование является достаточно трудоемким занятием, не говоря уже о проблемах с законом.

К сведению! Все водоносные артезианские пласты с высоким качеством воды, соответственно, построенные скважины и водозаборы находятся на учете у государства.

Пробитая на глубину залегания известняковых пластов, она может легко в разы превысить ограничение в 100 кубов в сутки. Обычно глубина залегания таких водоносов составляет не менее 50 м, но существуют выходы пластов с чистой водой на 30-ти и даже 20-ти метровых отметках. Если на участке есть такой выход, то скважину обязательно нужно регистрировать по закону.

Подготовительные мероприятия под бурение скважины на воду

По закону бурение ствола артезианской скважины должна выполнять специализированная организация, имеющая соответствующую лицензию на проведение буровых работ. Найти такую контору несложно, но они вряд ли возьмутся бурить ствол до оформления пакета разрешительных документов. Кроме того, стоимость работ составляет от 5 до 10 тыс. долл., поэтому артезианку нередко пробивают в складчину.

Удобный с технической стороны вариант бурения артезианской скважины под воду тормозится несовершенством закона «О недрах», так как многие положения о совместном пользовании просто не прописаны или не конкретизированы.

По закону лицензию на пользование артезианским водозабором выдает Министерство природных ресурсов. Прежде чем обращаться за лицензией, нужно будет получить несколько разрешений и согласований:

Выполняется расчет планируемого потребления воды, разумеется, не самостоятельно, а специалистами. Проектный расчет согласуется с местным управлением Федерального агентства водных ресурсов;
По предоставленным планам территории отделением Роспотребнадзора выносится решение о пригодности вашего участка под обустройство скважины. По закону на площади 60 на 60 м не должно быть строений, ближайшие источники загрязнения находятся на удалении более 300 м, а в почве не должно быть опасных веществ;
На основании этих документов можно получать согласование и заказывать проект бурения и обустройства ствола артезианской скважины.

После получения готового проекта можно обращаться в местное отделение Министерства природных ресурсов за получением лицензии. Кроме разрешений и согласований, по закону для получения лицензии на новые скважины нужно предоставить подтверждение права собственности и регистрационные документы на участок земли.

После бурения скважины на воду по закону должен быть составлен паспорт объекта с указанием характеристик скважины. Построенный ствол по закону должен быть принят в эксплуатацию комиссией. Составляется акт и протокол обследования, на основании которых сведения о регистрации скважины на воду внесут в госреестр Управления федеральной регистрационной службы, как на объект недвижимости.

Как зарегистрировать уже готовую скважину

Получить лицензию на уже действующую скважину зачастую сложнее, чем на новую. Но делать это необходимо по закону в любом случае, особенно, если скважина дает хороший дебит чистой воды. Сегодня источник качественной воды может оказаться не менее прибыльным, чем нефтяная жила, вопрос только в организации процесса сбыта. Поэтому есть смысл искать способ, как узаконить и оформить водозабор.

Для регистрации действующей скважины необходимо подать в отдел лицензирования местного управления МПРиЭ заявление, документы на участок, в том числе генеральный план и решение Роспотребнадзора о санитарном благополучии участка.

До 2020 г регистрация и получение лицензии для полулегальных скважин выполняется в порядке так называемой «водной амнистии». Если расположение водозабора и отбираемый объем воды не наносят вреда экологии и стратегическим водным запасам региона, то в большинстве случаев решение легализовать скважину принимается по закону достаточно быстро.

В качестве обоснования можно сослаться на отсутствие в регионе качественных источников питьевой воды, огромное значение водозабора для ведения хозяйства или обеспечения насущных потребностей предприятия.

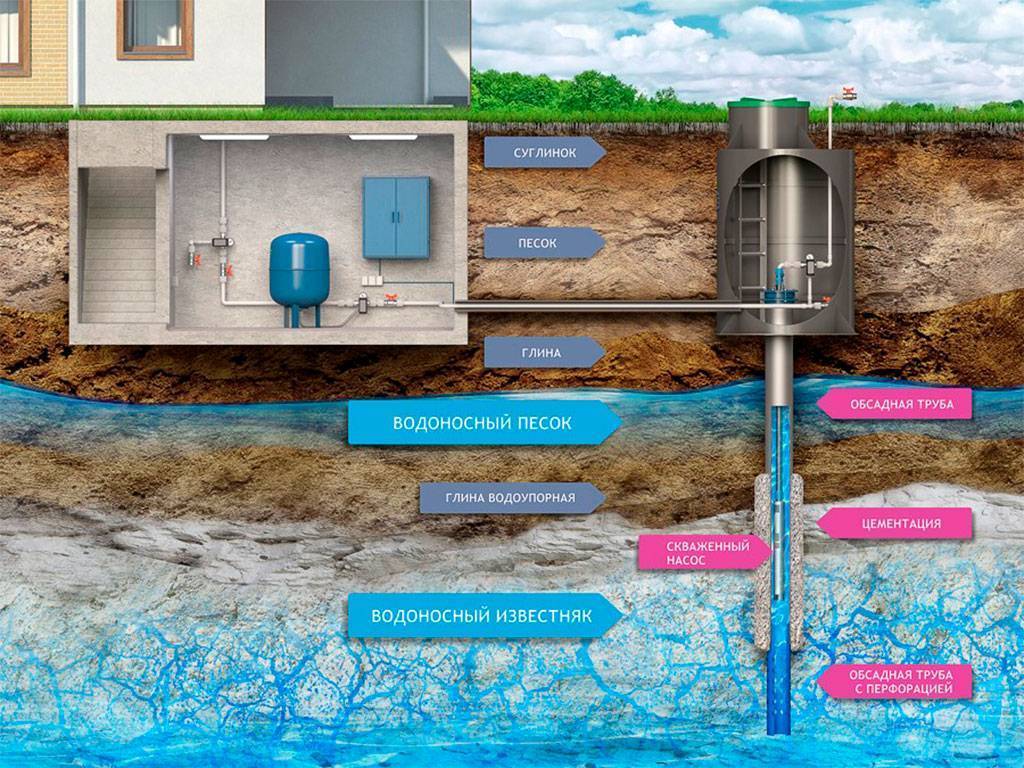

Виды конструкций

Есть несколько вариантов обустройства АС, на выбор того или иного из них оказывают влияние следующие факторы:

требуемый дебет, в зависимости от этой характеристики выбирается диаметр обсадки и мощность насоса.
геологический характер участка.
диаметр насоса.

Наиболее распатронены следующие конструкции:

Типовая (обычная). Она используется при условии хорошего давления, отсутствия в известняковом горизонте глиняных прослоек и заполненных песком пространств. В этом случае обсадную колону доводят до верхнего слоя горизонта. В нем бурится отверстие размерами меньшими, чем у обсадки. Под давлением вода поднимается на определенный уровень. Ниже его (примерно на 8-10 метров) опускают глубинное насосное оборудование. На рисунке ниже показано, как устроена такая конструкция. Типовая скважина

Обозначения:

А – верхние слои почвы.
В – слой песка.
С – пласт глины.
D – слой сухого известняка (верхний горизонт).
Е – водоносный слой.
F – колона-обсадка.
G- глубоководное насосное оборудование.

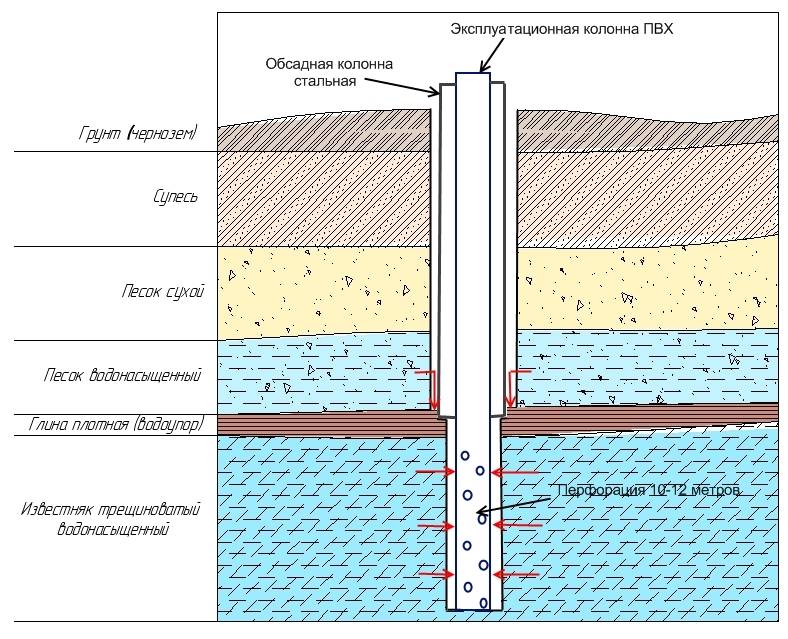

Двойная обсадка. В такой конструкции используются две обсадные колоны — металлическая и пластиковая. Первая доходит до горизонта, затем внутрь ее вводят пластиковую колону, она опускается практически до конца сухого известняка. Верхняя (А) и внутренняя (В) обсадки

Такой тип конструкции применяется в случае обнаружения в верхних слоях горизонта глиняные прослойки.

С установкой кондуктора. От типовой конструкции отличается только наличием специальной насадки-колоны большего диаметра в верхнем крае скважины. Скважина с кондуктором

Эти незначительные изменения в конструкции позволяют защитить обсадку от плавунов.

Телескопическое устройство обсадки. Такая конструкция отличается тем, в ней используется два и более вида обсадных колон. Это позволяет обустроить АС как в плотных, так и неустойчивых слоях. Принцип конструкции телескопической артезианской скважины

Мы привели наиболее распространенные типы конструкций АС, их вариаций значительно больше.

Разрешительная документация для установки артезианской скважины

Производительность артезианских и безнапорных скважин.

Бурение скважин на известняк не может производиться в любом удобном месте. Согласно имеющемуся закону «О недрах», такой процесс требует сбора определенной документации и получения разрешения на эксплуатацию, особенно если для бурения будут использоваться взрывные работы.

Процесс получения разрешения на бурение скважин на известняк может растянуться на несколько лет. По большей части это волокита, которая связана с бюрократией соответствующих государственных органов. Для сбора всей необходимой документации и для получения разрешения надо потратить определенные финансовые средства, не говоря уже о том, что бурение является мероприятием затратным. Поэтому если уже решение об устройстве именно такого артезианского источника принято, необходимо подготовиться к посещению множества инстанций или можно заплатить за услуги соответствующих организаций.

Чтобы получить лицензию для бурения скважин на известняк и последующее использование, надо выполнить все требования СанПиН 2,14,1110-02, который гласит, что артезианский источник должен иметь 3 степени защиты:

30-метровая зона вокруг источника. В ней не должно находиться ничего, кроме самой скважины, чтобы водоносный слой не был загрязнен.
200-метровая зона. В этой зоне не допускается наличие источников биологического заражения, к которым относятся туалеты, септики, скотобойни, выгребные ямы.
300-метровая зона требует полного отсутствия объектов химического заражения, в том числе нефтебаз, автомоек, химических предприятий.

Очистка воды из скважин.

Многие владельцы участков, когда планируется бурение скважин артезианского типа, пытают схитрить, чтобы упростить схему получения разрешения и лицензии на использование. Документация подается на установку скважины на песке, но тут необходимо помнить, что это все равно выявится, повлечет за собой штрафы и прочие меры.

Чтобы получить разрешение на бурение, необходимо получить лицензии от геологической государственной службы и от службы регионального развития. Если нет времени заниматься этим самостоятельно, то лучше обратиться в многочисленные специализированные компании, которые помогут с оформлением всех необходимых справок, проведут соответствующие гидрогеологические изыскания, после чего быстро и качественно выполнят бурение.

Бурение скважин – процесс затратный. Своими руками выполнить бурение будет проблематично. Важным моментом является и то, что для бурения и использования такого источника необходимо получить специальное разрешение, а это уже не так легко.

Особенности бурения скважины на известняке

Бурение скважины на известняке является сложным и ответственным процессом, который требует специальных технологий и оборудования. Известняковые пласты имеют свои особенности, которые должны быть учтены при проектировании и проведении работ.

Особенности известняковых пластов:

Пористость и проницаемость. Известняки обладают высокой пористостью и хорошей проницаемостью, что делает их привлекательными для добычи нефти и газа. Однако, это также может создать сложности при бурении скважины, так как высокая пористость может привести к обрушению стенок скважины.
Разрушение пласта. При бурении скважины на известняке возможно разрушение пласта, что может привести к коллапсу стенок скважины или образованию трещин. Для предотвращения этого применяются специальные буровые растворы и техника бурения.
Карстовые воды. В известняковых пластах часто встречаются карстовые воды, которые могут создавать проблемы при бурении. Они могут приводить к обрушению стенок скважины или ухудшению качества бурового раствора. Для их контроля применяются методы гидрорегулирования.

Особенности бурения:

Использование специального оборудования. Для бурения скважин на известняке применяется специальное оборудование, способное обеспечить нужное давление и скорость бурения. Также необходимы специальные режимы бурения и контрольных мероприятий.
Контроль уровня обрушений. При бурении скважины на известняке необходимо постоянно контролировать уровень обрушений и принимать меры по их предотвращению. Для этого используются специальные методы и технологии.
Комплексная безопасность. Бурение скважины на известняке требует строгого соблюдения правил безопасности и техники безопасности. Все рабочие должны быть грамотно подготовлены и иметь необходимые знания и навыки.

Бурение скважины на известняке является сложным процессом, требующим специальных знаний и опыта. Учитывая особенности известняковых пластов, необходимо принимать меры по предотвращению обрушений и разрушений пласта, а также обеспечивать безопасность работников на месте бурения.

Определение глубины

Близко расположенные к поверхности земли артезианские воды – это редкость. И найти их можно легко по родникам. Остальные же располагаются глубоко в недрах земли. Обычно их месторасположения – это пространство между водоупорными пластами, которые отличаются высокой прочностью и плотностью. Через них вода просто так свободно пройти не может. А так как плотные слои давят на водоносный пласт, то вода внутри последнего всегда находится под давлением. И очень часто, пробурив скважину, хозяин дома получает фонтан из нее, который подтверждает наличие давления.

Но многих владельцев загородных участков волнует вопрос, который определяет глубину артезианской скважины – сколько метров надо будет бурить. Ведь именно от этого зависит и сложность проведения работ, и их стоимость. Точно сказать, на какой глубине, могут только геологи, у которых есть карта расположения водоносных слоев. Тем более, самостоятельно добуриться до артезианских вод не получиться. Здесь необходима спецтехника с буровым оборудованием на колесах. Тем более артезианская скважина оборудуется обсадной трубой диаметром минимум 133 мм. Это достаточно большая труба, которую можно опустить только при помощи спецтехники.

Особенности бурения

Российское законодательство «О недрах» четко оговаривает, что артезианская вода является собственностью государства, и чтобы пользоваться этими ресурсами, необходимо получить лицензию на артезианскую скважину. Выдает ее Роспотребнадзор.

Расположение артезианской воды

Получить лицензию, в принципе, несложно. Государство дает возможность пользоваться водой, но строго оговаривает некоторые требования.

Во-первых, устанавливается объем потребления воды. Превышать его нельзя.
Во-вторых, устанавливается санитарная зона, в пределах которой строительство запрещено. Ее размеры 60×60 м. Конечно, такой незастроенный участок – редкость, поэтому Роспотребнадзор может сузить размеры до 30×30 м. Но это должно быть обязательно указано в лицензии.
В-третьих, заявитель должен быть владельцем участка, где будет буриться артезианская скважина на воду.

Процесс бурения

Иногда соседи по поселку объединяются и подают коллективное заявление на сооружении водозаборной установки. И на это Роспотребнадзор выдает лицензию. Это дает возможность снизить расходы на каждого соседа, плюс появляется возможность получить дополнительный участок, который будет ограничен санитарной зоной, не входящей на территорию ни одного застроенного участка.

Лицензия на артезианскую скважину дает право обратиться в компанию, которая занимается буровыми работами. Она сделает проект и проведет буровые работы в соответствии с нормами и требованиями СНиП. Кстати, не все компании могут бурить артезианские скважины, обычно артезианки сооружают фирмы, у которых есть оборудование для глубокого бурения.

Готовую скважину обязательно ставят на государственный учет. После чего проводится еще одна проверка со стороны геологической экспертизы, которая подтверждает правильность установки обсадки и оборудования и точные размеры санитарной зоны.

Лицензия

Разрешительная документация и охранные зоны

Процесс получения согласования и разрешения на бурение артезианской скважины очень длительный и трудоёмкий. После возведения скважины вам нужно получить лицензию на использование подземных вод. Мы не будем перечислять всю необходимую документацию, поскольку её очень много. Скажем только, что процесс получения разрешения и лицензии может растянуться на несколько месяцев или даже год. Иногда такие задачи можно возложить на специальные организации, берущие за это определённую плату.

Вам стоит знать, что для получения лицензии на бурение такой скважины ваше гидротехническое сооружение должно иметь три санитарно-защитные зоны:

Первая 30-метровая зона вокруг водозабора самая важная. В ней не должно находиться никаких сооружений, кроме тех, которые обслуживают скважину.
Вторая зона имеет радиус 200 м. В этой зоне не должно быть источников потенциального бактериального заражения. К ним относятся выгребные ямы, септики, туалеты, фермерские хозяйства и скотобойни.
Третья зона радиусом 300 м защищает источник от химического заражения. В этом радиусе не должно находиться никаких объектов, являющихся потенциально опасными с точки зрения химического заражения (нефтеперерабатывающие заводы, химические предприятия, автомойки, склады ядохимикатов и т.п.).

https://youtube.com/watch?v=O0ibEIN79g4

Плюсы и минусы артезианских источников

Когда возникает необходимость в скважине на участке, чаще всего делается скважина на песок или на известняк. Хоть последняя и дороже в обустройстве, она обладает весомыми преимуществами.

Достоинства артезианских скважин:

большой дебет – производительность этого типа источников, может достигать 5-6 кубических метров в час. Чего не скажешь о других видах. А это позволяет организовать водоснабжение нескольких домов, что в свою очередь дает возможность разделить стоимость ее обустройства на нескольких участников;
чистота воды – благодаря тому, что источник питается из глубинных известняковых водоносных слоев, вода лишена примесей глины и песка. Кроме того, она насыщенна минералами;
длительный срок эксплуатации – он может достигать 50-60 лет. Эта цифра самая высокая среди всех типов скважин;
не загрязняется – артезианские источники не подвержены заиливанию, помимо этого, они не нуждаются в установке дополнительных донных фильтров. Это возможно благодаря тому, что вода изначально чистая.

Еще один положительный момент – скважины на известняк нормально переносят перерывы в использовании

А это важно – если сделать длительный перерыв в использовании скважины на песок, она заилится

Недостатки:

дороговизна – самый главный недостаток, это большие затраты на бурение и обустройство;
нужно привлекать специализированные организации – самостоятельно сделать источник такой глубины весьма проблематично;
артезианские водоносы относятся к ценным природным ископаемым, поэтому для проведения работ требуется получение разрешения и подготовка проектной документации;
обычно требуется установка сложного фильтровального оборудования для выравнивания минерального состава.

Таким образом, эти источники не лишены своих недостатков. Впрочем, они перекрываются высоким дебетом и продолжительным сроком службы.

Преимущества и недостатки скважин на известняк

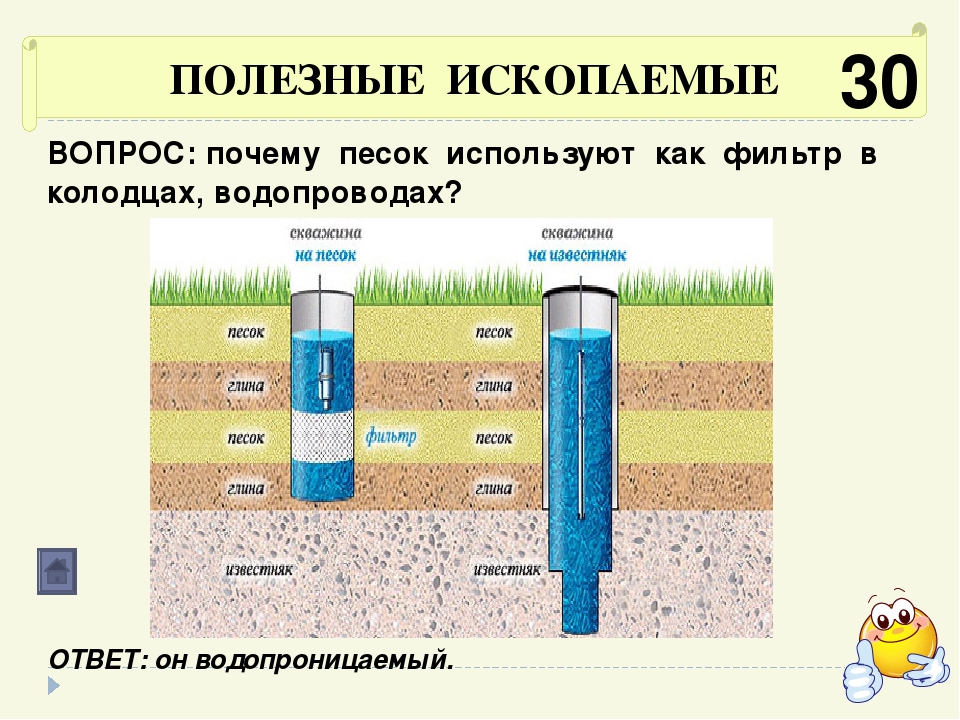

Если вы не знаете, какая скважина лучше, на песок или на известняк, то вам стоит изучить преимущества артезианских сооружений. Среди них стоит перечислить следующее:

Артезианские воды считаются самыми чистыми, поскольку глубинные водоносные горизонты защищены от просачивания загрязнённых вод посредством водонепроницаемых пластов. Такую воду не будет загрязнять песок и другие примеси. Артезианские воды насыщены полезными минералами.
Срок службы гидротехнического сооружения на известняк составляет от 50 лет, в то время как срок службы сооружений, построенных на песок, составляет всего 10-15 лет.
Артезианские гидротехнические сооружения не подвержены заиливанию, чего нельзя сказать о скважине на песок. Если сооружение на песок оставить на длительный срок без эксплуатации, то оно с большой вероятностью заилится.
Производительность артезианского сооружения самая высокая и составляет 5 м³/ч. Это не ограничивает вас в объёмах потребляемой воды. Единственное условие – установить достаточно мощное насосное оборудование.
После монтажа сооружения вам не нужно устанавливать специальный сетчатый фильтр, достаточно использовать перфорированную обсадную трубу на дне забоя. Благодаря этому также увеличивается срок службы, ведь вышедший из строя сетчатый фильтр не подлежит ремонту и замене (придётся сооружать новую скважину).
От артезианской скважины можно наладить водоснабжение нескольких частных домов. У неё настолько высокая производительность, что такой воды хватит на целый посёлок.

К недостаткам таких гидротехнических сооружений стоит отнести следующие моменты:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

сложности в процессе возведения (для бурильных работ необходимо использовать лопастные или шарошечные долота);
чтобы пробурить артезианскую скважину на воду, придётся заплатить немало денег;
в зависимости от состава и особенностей грунта в процессе бурения придётся использовать дополнительную обсадную колонну, защищающую конструкцию от обрушения;
иногда такие воды имеют очень высокую степень минерализации, поэтому придётся использовать дополнительное фильтровальное оборудование;
перед сооружением артезианской скважины необходимо получить разрешительную и согласовательную документацию.

Виды скважин

Скважины бывают 3 основных видов:

фильтровыми;
артезианскими;
абиссинскими.

Фильтровая скважина (на песок)

Фильтровая скважина выкапывается до глубины 40-50 метров. Пределом для нее служит песчаный слой. Глубже него бурение скважин данного типа не проводится.

Схема артезианской скважины с кондуктором

Артезианские считаются самыми глубокими типами. Глубина их пробуривания колеблется в диапазоне от 50 до 400 метров. Основная цель таких отверстий — получение чистой артезианской воды высокого качества.

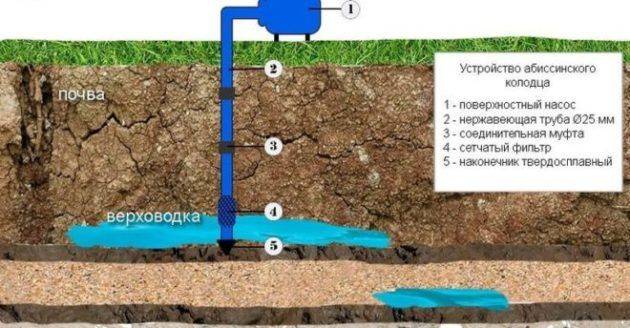

Абиссинские — самые неглубокие. Глубина их пробуривания не превышает 30 метров. При создании отверстий такого типа не используется погружной насос по причине небольшого диаметра трубы.

Для частных домов организации, осуществляющие бурение скважин, вырывают колодец фильтрового типа на глубину от 40 до 50 метров. Подобные водоскважины часто называют артезианскими, что приводит к подмене понятий. Отличие их от фильтровых колодцев не только в глубине, но и качестве получаемой воды. Большая разница в цене работ и сложности проведения.

Определение места для артезианских колодцев на даче

Учтите такие моменты:

Конкретная точка расположения источника.
Место, где будет устанавливаться оборудование на объекте.
Участок, куда будет сливаться техническая вода.
Определение рабочей зоны.

Площадка должна быть размером минимум 4 на 9 метров. Это объясняется потребностью в установке специального бурового оборудования. Если используется машина, высота ее мачты до 10 метров. Поэтому в данном месте не должны находиться электрические провода.

Узнать, где именно бурить, может помочь карта вашего региона. Более того, существуют нормативы по отдаленности от некоторых объектов:

От промышленных предприятий и других потенциально опасных объектов по загрязнению на расстоянии не ближе 300 м.
От канализации, могильников, свалок на ближе чем 200 м.
От домов и других сооружений не ближе 30 м.

Разновидности конструкций

Всего разработано 4 типа оснастки скважин артезианской воды. Каждый из них отличается конструктивно, и применяется в зависимости от условий, в которых приходится производить бурение.

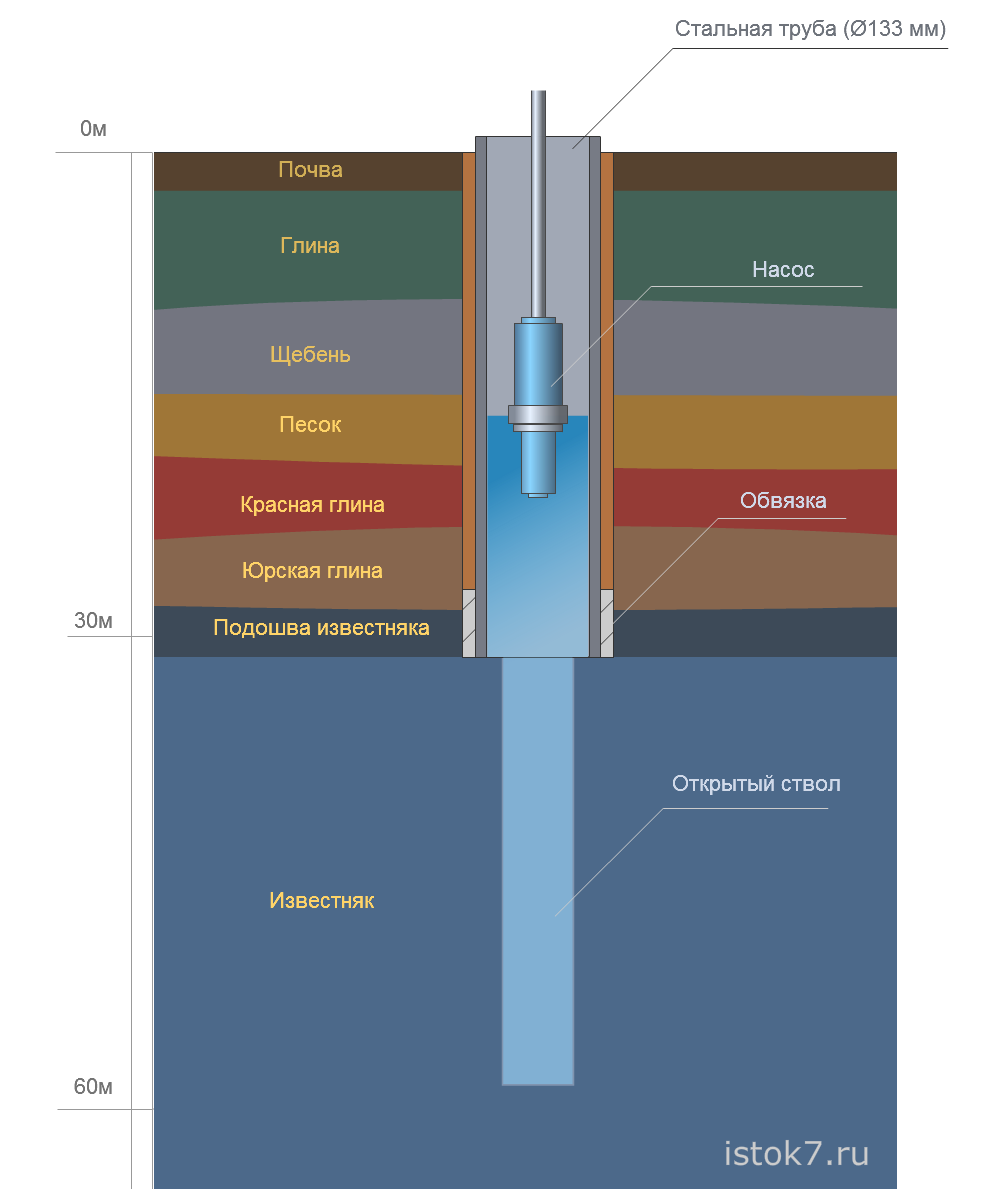

Классическая конструкция

Отказаться от использования обсадной трубы можно, только если в грунте нет песчаных и глиняных слоев, которые склонны к обрушиванию, что встречается нечасто. Но самая простая конструкция предполагает использование труб одного диаметра, которые формируют правильную форму отверстию, а внутри устанавливается скважинный насос.

Особенность в том, что под обсадной трубой пробуривается открытый ствол. Вода из него под действием естественного давления поднимается по трубопроводу. Как правило, на поверхность самостоятельно она не выходит, и для этого потребуется насосное оборудование. Колонна в большинстве случаев формируется из труб диаметром 159 или 133 мм.

Двойная обсадная труба

В этом случае железный столб прокладывается до известняка. Обсадная труба меньшего диаметра укладывается в твердом известняковом грунте, и доходит до водоносного слоя. Если металл используется для удержания песчаника и глины от обрушения, то в известковых породах можно уложить пластиковую трубу.

Скважина с кондуктором

Кондуктор – устройство, которое применяется в качестве ограждающей конструкции. Это на случай возможного обрушения или сдвигов верхних пластов почвы. Такой эффект наблюдается в местах, где характерно наличие плавунов. Кондуктор представляет собой трубу, большую в диаметре, чем обсадная. Он доходит вглубь до пород средней плотности.

Телескопическая конструкция

Технология предполагает применение обсадных труб различного диаметра. Сначала укладывается самая большая, которая пронизывает верхние пласты. Потом бурение производят уже сквозь эту трубу, и укладывают меньшую. Такая конструкция применима в регионах, где возможен сдвиг пластов, расположенных выше известняка.

Документальное оформление

Есть ряд требований, которые необходимо придерживаться, чтобы получить разрешение на добычу питьевой артезианской воды:

Ближайшее дерево, дом или хозпостройка не может находиться ближе, чем за 30 м. от скважины.
Никаких заправок, автомастерских, цехов по производству химических реактивов не может располагаться в радиусе 300 м.
Если скважин несколько, то между ними должно быть не меньше сотни метров.
На 200 м. вокруг не может быть источников загрязнений (химического или биологического).

Последний пункт оговаривает отсутствие на участке или рядом с ним свалок бытовых отходов, животноводческих ферм, отстойников, скотных дворов, хранилищ природных удобрений и т.д. А чтобы шанс беспрепятственно получить разрешение стал выше, достаточно 20-метровый радиус вокруг скважины оградить забором.

При этом нужно подготовить документы:

подтверждающие право собственности на участок;
арендный договор (если заказчик не является владельцем надела);
генеральный, ситуационный и кадастровый план построек с разметкой.

Этот перечень потребуется на момент подачи заявки. Впоследствии нужно подготовить проектную документацию для проведения экспертной оценки. Спланировано необходимо и санитарную зону, за которой нужно будет ухаживать. Кроме того, госслужбы потребуют заключение экспертной комиссии и лаборатории о том, что артезианская вода из скважины пригодна для питья.

Делаем скважину в ручную

Бесспорно, артезианская вода – самая лучшая вода. Однако, если не имеется достаточных финансовых средств для оборудования подобной скважины, можно выбрать экономичный вариант, выполнив ручное бурение скважины: несмотря на некоторую сложность, это вполне выполнимо.
Конструкции скважин могут различаться количеством обсадных колонн, их параметрами (диаметром, длиной) и интервалами между цементированными пространствами.

Этапы работы по ручному бурению скважины

Такая работа делается своими силами, однако вам потребуется пара помощников.Вся работа будет выполняться в следующей последовательности:

Рытьё шурфа: для предотвращения последующего осыпания верхнего слоя земли. Стенки шурфа (1,5*1,5 метров, глубина -2 метра) обшиваются досками.
Подготовка буровой вышки: изготовить треногу из брёвен диаметром 15-20 см, и между ними закрепить лебёдку.
Буровая колонка: конструкция из шести и более штанг, которые посредством соединительных переходных муфт преобразованы в единую целостную трубу. На самой нижней штанге укрепить опускаемую на забой буровую головку, тип которой необходимо подобрать в зависимости от породы грунта.

Для проходки выработки в качестве буровой головки могут применяться:

Спиральный бур (змеевик);
Бур-ложка: для связанных глинистых грунтов (суглинков, супесей), с углублением на 30-40 см за одну зарубку;
Бур: долото для работы с твёрдым грунтом;
Желонка: для отделения песка от воды, гальки, гравия, рыхлого шлама после бурения, щебня с песчаным наполнителем. Желонка может быть простая, грейферная, пневматическая или поршневая.
Нижнюю (первую) штангу соединить с тросом, перекинутым через лебёдку, и прикрепить буровую головку к опускаемому на забой концу штанги. Далее, штангу с головкой погрузить в пространство планируемого бурения.
По мере заглубления последовательно присоединить первую штангу ко второй, затем остальные. В процессе бурения на забое, в зависимости от грунта, рекомендуется производить смену буровой головки.

Бурение производить до появления воды, после чего скважину необходимо тщательно очистить с использованием желонки.
На дно скважины опустить фильтр, мелким гравием и крупным песком засыпать пространство между стенками и фильтром.
В завершение работы следует облагородить шурф кессоном, установить водоподъёмную трубу и электрический насос.
