Как сделать скрытую электропроводку в доме из сруба

Общие требования к устройству проводки

Обеспечение правил по пожарной безопасности при устройстве электропроводки гарантирует сохранность вашего дома

Электромонтаж в деревянном доме может быть открытым, что наиболее распространено, или скрытым, что встречается реже. Электрика должна устраиваться в соответствии с требованиями, которые определяются ПУЭ (Правилами устройства электроустановки)

Древесина – очень горючий материал, поэтому соблюдение всех норм и технологии крайне важно

Чтобы провести электричество в частный дом, необходимо учесть следующее:

• Качество изоляции. Электрический щит желательно установить в помещении, где есть перегородка из негорючего материала. Он должен быть хорошо изолирован;
• Надёжность проводника. Не рекомендуется прокладка кабеля в ПВХ-гофре. Подойдёт изолированный медный трёхжильный провод;
• Работоспособная и исправная автоматика. Все группы приборов в электроцепи должны содержать автоматический выключатель, срабатывающий в зависимости от допустимой нагрузки тока. Чтобы проводник не перегревался, значения нельзя завышать;
• Уровень пожарной и электрической безопасности. Кабель в деревянном доме нужно укладывать так, чтобы предотвратить перегрев изоляции. Для этого сечение провода выбирают с запасом примерно на 30%, а в гофре и кабель-каналах оставляют пустоты. Для повышения безопасности применяют монтаж открытой проводки, который позволяет визуально оценивать состояние электрокабеля и вовремя устранять повреждения.

Основные правила проведения внутреннего электричества

Разводку по электричеству делают так, чтобы изгибов, и поворотов было как можно меньше, для этого предварительно составляют схему. При этом электрическую проводку необходимо укладывать только в негорючие материалы.

Во время выполнения работы, в некоторых случаях приходится нарушить эстетичный вид помещения, соблюдая пожарную безопасность. Углубления для кабеля делают в проемах дверей, окон, под плинтусом или накладными элементами потолка.

Если используются гофрированные трубы, их нужно защитить при помощи асбестовых прокладок. Трубы для изоляции, и короба соединяют сваркой или скручивают шурупами.

Для жилы провода из алюминия 2,8 миллиметра в 10мм2, а для медного материала 4мм2. При этом кабель должен занимать не более 40 процентов объема внутри трубы. До того как кабель будет протянут по трубе, и после этого замеряют сопротивление специальным прибором. Коробки распределительного вида располагают так, чтобы к ним имелся доступ. При проводке скрытого вида приобретают кабеля с изоляционным покрытием тройного типа, они имеют маркировку «нг».

Ввод электропроводки в деревянный дом

Один из ответственных моментов электроснабжения – ввод электропроводки в деревянный дом. Вся сложность связана с изготовлением узла прохода кабеля через деревянную стену. Так как в таком месте кабель может подвергаться механическим воздействиям и влиянию окружающей среды, нужно обязательно предусмотреть его защиту.

Если вводно-распределительное устройство находится вне частного дома, проход через стену осуществляют медным кабелем, заключенным в стальную трубу. Сечение его должно с запасом обеспечивать потребность всех электроприборов в электрическом токе.

Обязательно нужно предусмотреть меры по теплоизоляции такого узла. В противном случае через неплотности между трубой и деревянной стеной, а также между материалом трубы и кабелем будет проходить холодный воздух с улицы. Внутреннее пространство дома будет быстро остывать зимой. Неплотности можно устранить, используя негорючие теплоизоляционные материалы – минеральную вату, асбест.

Кабель после ввода в дом необходимо завести в распределительный щит. Из него должны выходить линии цепей для питания потребителей. Корпус распределительного щита должен вмещать достаточное количество автоматов и УЗО для надежной защиты каждой цепи.

Если ввод осуществляется кабелем, который снимает ток со столба — как правило, это алюминиевые провода СИП, то его также делают в трубе сразу в дом. Внутри здания кабель заводят в щиток.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути это должен быть план дома, на котором указываются все элементы освещения, места установки розеток и выключателей, а также бытовых электроприборов, требующих индивидуальной линии (кондиционер, варочная панель, духовой шкаф, водонагреватель).

Желательно на чертеже обозначить максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к индивидуальному автомату (если дом очень большой, их может быть несколько – на каждую комнату либо на каждый этаж). Необходимо предусмотреть отдельный автомат для дворового освещения.

кликните для увеличения

Также индивидуальными линиями запитываются розетки в разных комнатах. Если домик небольшой и комнат немного, все розетки можно подключать от одного автомата. Исключение составляет кухня, на ней столько мощных бытовых приборов, что обязательно необходима отдельная линия.

Таким образом, вы разбиваете всю бытовую электрическую сеть своего дома на группы, теперь по каждой из них посчитайте максимальную нагрузку. Для этого суммируется мощность всех электроприборов, которые могут быть включены одновременно. Исходя из полученных цифр выбирается мощность вводного и отходящих автоматов.

Способы прокладки электрических кабелей

Кабели при установке электропроводки в доме могут располагаться в гофрированной трубе. Это обеспечивает защиту проводниковой продукции, упрощает процесс установки. Если потребуется заменить электропроводку, то не нужно разбивать стену и портить ремонт, достаточно извлечь провод с гофры. Но чаще всего выполняют скрытую установку в штробах, которые представляют собой специальные углубление в стене, на потолке и даже в полу.

Подбор кабелей и проводов

Провода обладают неустойчивостью к длительному нагреву. Они не обеспечивают должную защиту, так как имеют одинарную изоляцию. Для разводки электропроводки в частном доме применяют кабели. Они отличаются лучшими эксплуатационными характеристиками и долговечностью.

Для правильного выбора проводниковой продукции нужно оценить товар по некоторым критериям. Кабель должен быть с тремя жилами, чтобы можно было обеспечить заземление. Даже если в доме нет защитного автомата, проводник должен быть с тремя жилами, просто одна будет временно бездейственной.

Жилы для электропроводки в частном доме должны быть медными. Алюминий уже запрещено использовать. Особого внимания требует сечение кабеля. Чтобы его определить, делают расчет, отталкиваясь от мощности всей техники в доме.

Можно выбрать и стандартные проводники. Так для освещения оптимальное сечение составляет 1,5 мм2, а для розетки – 2,5 мм2. Для оборудования с большей нагрузкой минимальный размер составляет 4 мм2. Сечение вводного кабеля рассчитывается, исходя из номинала автомата. Обычно этот показатель находится в пределах 10-16 мм2.

При выборе кабеля учитывают марку. Их достаточно много, но для проводки следует изучить наиболее используемые варианты. Чтобы провести электропроводку в доме, рекомендуется использовать марки ВВГ, ВВГнг или NYM. ВВГ подходит для квартиры и небольших хозяйственных помещений. ВВГнг или NYM относятся к огнестойким разновидностям, поэтому активно применяются для построек с высокой влажностью.

Виды проводов для квартирной электропроводки.

Немаловажную роль при выборе кабелей для обустройства электропроводки в доме имеет завод-производитель. Некоторые компании выпускают изделия сомнительного качества. Использование такой продукции чревато опасными последствиями – может произойти замыкание. Лучше выбирать проверенных производителей, которые имеют все сертификаты качества.

Монтаж коробки и соединение проводов внутри конструкции

Для начала необходимо завести провода в коробку через специальные отверстия. Затем следует прикрутить распределительный прибор к стене с помощью саморезов или гвоздей. Некоторые хозяева предпочитают скрытую установку, поэтому коробка направляется в подготовленную нишу в стене или потолке.

Дальше с кабеля снимается изоляция. Эту операцию нужно проводить максимально аккуратно

Важно не повредить внутреннюю жилу. Поврежденные места изолируют с помощью изоленты. Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки

При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см

Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки. При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см.

Дальше зачищают концы и соединяют с помощью электрических зажимов (клемм). Скрученные концы следует изолировать изолентой или специальными колпачками. Провода разного назначения разводят в стороны. Затем кабели аккуратно складываются внутри коробки и крышка закрывается.

Способы расключения:

• С помощью паяльника;
• Использование сварочного аппарата;
• Применение клемм.

Расключение включает соединение жил одного назначения. Кабели соединяются по цветам. Такая схема поможет сделать разводку электропроводки в доме своими руками, не перепутав провода. Необходимо помнить, что коричневый цвет используется для фазы. Синий или черный оттенок характерный для нуля. Кабель с желто-зеленой расцветкой обозначает заземление (он может отсутствовать, если проводник двухжильный).

Способы соединения проводов.

Правила монтажа и варианты прокладки

Теперь давайте рассмотрим правила прокладки и монтажа электропроводки в деревянном доме своими руками. После выполнения и согласования проекта производится разметка мест установки диммеров, осветительных приборов, розеток, щитов, выключаткелей и маршрутов прокладки кабелей.

Трассы прокладывают кратчайшим путем, строго горизонтально или вертикально, все повороты выполняют под прямым углом

Важно, чтобы трассы кабелей не мешали установке мебели и оставались доступными для осмотра.счетчикзаземление

Открытый

Существует три способа монтажа открытой (наружной) электропроводки в деревянном доме:

• На скобах;
• На изоляторах;
• В кабель-каналах.

Прокладка проводки в кабель-каналах – оптимальное решение для домов с гладкими стенами. При таком способе монтажа обеспечивается простота добавления или замены участка провода, создание новых ответвлений, достаточное охлаждение кабеля во время эксплуатации

При выборе кабель-канала важно помнить, что пространство канала не должно заполняться полностью

Примерно 40% пространства остается свободным, в противном случае отвод тепла от проводов будет сильно затруднен. Перегрев проводки может привести к повреждению изоляции, короткому замыканию и возгоранию.

В продаже есть кабель-каналы под цвет дерева, то есть проводка не будет бросаться в глаза.

Монтаж проводки на изоляторах (например, ретро-проводка) распространенное решение в деревянном доме из оцилиндрованного бревна. К стене сначала крепят пластиковые или керамические изоляторы, а на них устанавливают двойной витой шнур.

При таком способе монтажа обеспечивается достаточное охлаждение кабеля во время эксплуатации. На практике монтаж на изоляторах часто комбинируют со скрытым монтажом. Эстетика ретро-проводки довольно своеобразна, но ее несомненное преимущество – свободный доступ к любому участку.

Монтаж на скобах в жилых помещениях применяется крайне редко в силу неэстетичности.

Скрытый

Монтаж скрытой проводки в деревянном доме – процесс трудоемкий и технически сложный. Скрытые коммуникации закладывают в процессе возведения дома. Кабели заключают в металлическую трубу, медную или оцинкованную. С точки зрения надежности системы медные трубы предпочтительнее, так как они не подвержены коррозии.

Кроме этого они легче поддаются резке, гибке и обработке срезов. При выборе защитной оболочки соотношение свободного пространства и диаметра кабелей должно составлять не менее 4:6.

Каждый срез необходимо тщательно зачистить и отшлифовать, чтобы случайно не повредит изоляцию провода при протяжке.

Все соединения проводов выполняют в распределительных коробках с помощью СИЗ. На вводе в распределительную коробку рекомендуется оставлять запас провода примерно 20 см для подстраховки на случай необходимости ремонта или перемонтажа.

В процессе электромонтажа скрытой проводки в деревянном доме каждый отрезок провода после протягивания в трубу необходимо прозвонить, чтобы исключить вероятность монтажа случайно поврежденного шнура, замкнутого на оболочку. Подъемы к точкам подключения выполняются через специальные отверстия. Сквозные проходы через стены выполняют через стальные гильзы.

Металлические оболочки обязательно заземляют.

Предлагаем вашему вниманию посмотреть видео-обзор, как правильно и грамотно сделать монтаж и проложить скрытую эл проводку в деревянном доме своими руками:

Установка фурнитуры

Для установки в деревянных домах рекомендуется фурнитура повышенной пожаробезопасности. Все выключатели, розетки и прочие устройства в местах соединения проводов устанавливают на негорючих подкладках толщиной не менее 10 мм.

Скрытая электропроводка в деревянном доме

Схема электропроводки со способом её монтажа – составная часть проекта дома. Если спроектирована скрытая прокладка внутренней системы электроснабжения, то возможность реализации такого решения начинают обеспечивать в процессе сборки сруба.

В брусьях или оцилиндрованных брёвнах, по которым должны пройти вертикальные участки проводки, перед укладкой на проектное место выполняются технологические проходы для кабелей — строго согласно схеме электроснабжения. Чтобы сформировать вертикальный канал в стене из уложенных друг на друга брёвен, выполненные в них отверстия после сборки конструкции должны быть строго соосны.

Горизонтальные проходы устраиваются после возведения стен:

• для кабелей – вдоль и поперёк брёвен;
• для монтажных и распределительных коробок – поперёк.

Горизонтальные поперечные и вертикальные каналы выполняются мощной дрелью с корончатым сверлом или сверлом Форстнера.

Продольные скрытые проходы – это, как правило, штробы по брусьям, устраиваемые с помощью ручного или электроинструмента (стамеска, фрезер). Наименее трудоёмкое выполнение такого штробления — «болгаркой» с дисковой фрезой по дереву.

Согласно нормам ПУЭ, при устройстве электропроводки скрытым способом все кабели должны проходить по стальным (медным) трубам или быть изолированными от деревянных оснований слоем цементного раствора или алебастра не менее 1 см. Монтажные и распределительные коробки также должны быть выполнены из стали или меди. Соединение участков стальных защитных каналов между собой и с коробками производится сваркой или резьбовым способом, медных трубок – пайкой и обжатием. Защитные каналы и короба обязательно заземляются.

В деревянном доме проводить кабели скрытой проводки в металлорукавах запрещено. Гофрированные металлические чехлы – это полоса толщиной 0,2 мм, свитая спирально. Защита из металла такой толщины не способна локализовать короткое замыкание, так как её стенки не выдерживают температуры дуги и мгновенно прогорают. Не способен к локализации дуги и металлорукав в полимерной оболочке.

Гофры из однородного полимера для размещения их в каналах для скрытой проводки также не пригодны – заполнить их цементным раствором с соблюдением толщины слоя в 1 см вокруг кабеля практически невозможно. Кроме того, полимерные гофры подвержены повреждениям грызунами.

Выбор стальных труб для каналов скрытой проводки производят с учётом толщины стенки, которая регламентируется СП 31-110-2003, и внутреннего диаметра.

Максимальное сечение жилы провода (мм²)	Толщина стенки трубы (мм)
Алюминий	Медь
до 4	до 2,5	не нормируется
6	—	2,5
10	4	2,8
16: 25	6; 10	3,2
35; 50	16	3,5
70	25; 35	4,0

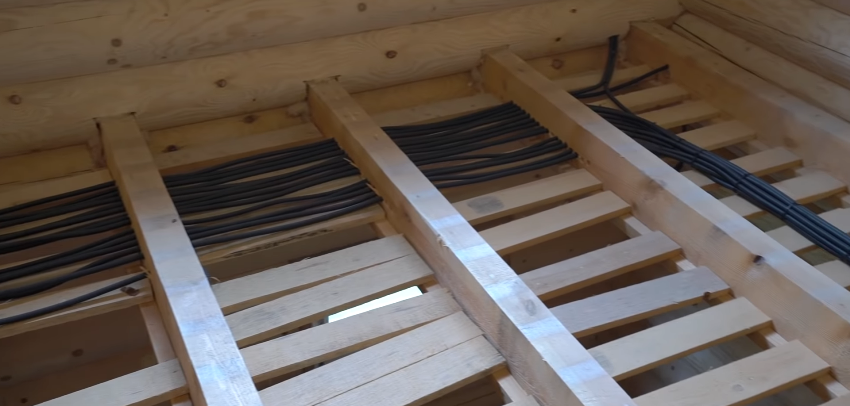

Один из способов размещения скрытой электропроводки – по балкам межэтажных перекрытий. Трубы, согласно схеме электропроводки, нарезаются на куски нужной длины, после чего на их концах нарезается резьба, и через каждый элемент протягивается «кондуктор» — для затяжки кабеля после установки канала по месту.

Фрагменты труб с помощью хомутов крепятся к балкам, соединяются с распределительными коробками и в проектных местах сгибаются вниз для подводки питания к люстрам. Параллельно выполняется затяжка в них линий электропроводки.

Распределительные коробки после окончания монтажа должны остаться доступными для обслуживания, поэтому на перекрытии между чердачным помещением и вторым этажом их располагают крышками вверх – для доступа на полу, а на балках между первым и вторым этажами – крышками вниз, с доступом со стороны потолка.

По окончании сборки системы электроснабжения выполняется её «прозвонка», протяжка резьбовых соединений труб, замер сопротивления заземления и покрытие каналов снаружи двумя слоями антикоррозийной краски. Затем сверху по балкам монтируется черновой настил.

При монтаже продольных горизонтальных линий скрытой проводки по стенам можно использовать стальной тонкостенный профиль для гипсокартона. Для этого в брёвнах или брусьях выполняют штробы необходимого сечения, в которые утапливают и крепят саморезами профиль. На дно профиля по всей длине кладут полосу из гипсокартона, точечно фиксируя её раствором алебастра. Поверх полосы также на гипс крепят кабель, после чего гипсом заполняется весь объём профиля. Выполненная штроба на всю глубину заделывается специальной шпаклёвкой, после высыхания которой канал окрашивают под основной фон.

Видео: Монтаж скрытой проводки в деревянном доме 08

Варианты проводок

Открытый вариант – это когда проводка видна. Вот её преимущества:

1. Такой способ более дёшев, ибо не требует технологических отверстий и укладки кабеля в соответствующие для этого приспособления.
2. Ничто не мешает демонтировать участки или заменить её, так как электропроводка в срубе на виду.
3. Допускается её монтаж в пластиковых каналах и коробах ПВХ.
4. Очень шикарно смотрится открытая проводка витым ретро кабелем.

Недостатки:

• Внешний вид, если проводка сделана кустарно, называется некрасивым словом – сопли. Действительно, провисание не слишком привлекательно.
• Ненадлежащий кабель, купленный на рынке у людей, торгующих разным барахлом, грозит оплавлением, и как следствие – пожара не избежать.
• Монтаж должен быть выверен идеально – ведь всё на виду.

Какая электропроводка подходит для деревянного дома

Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:

Открытый.

Есть несколько способов монтажа:

1. На плоских поверхностях. Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
2. На стенке из круглых бревен. Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
3. Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.
4. Маскирующая ретро-проводка.

В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.

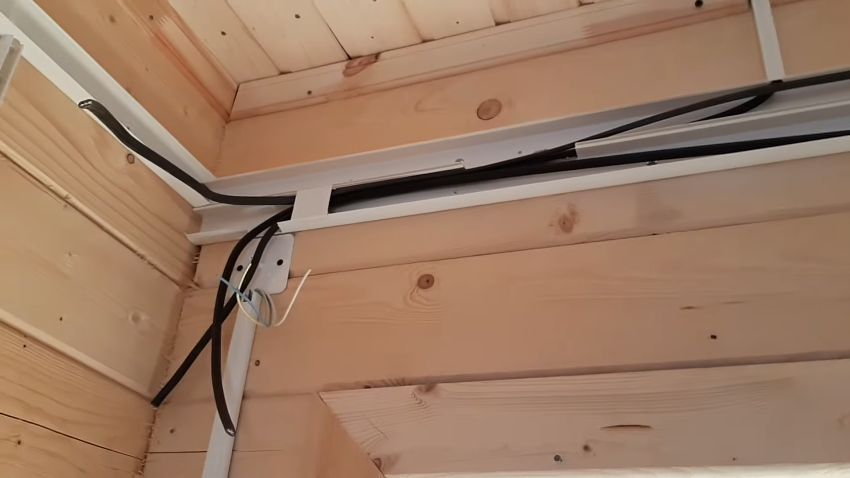

Монтаж проводки в кабель-каналы

Закрытый.

Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.

Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

Скрытая проводка может проходить под напольным покрытием

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
2. Установка электрощитка на специально подготовленную негорючую поверхность.
3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

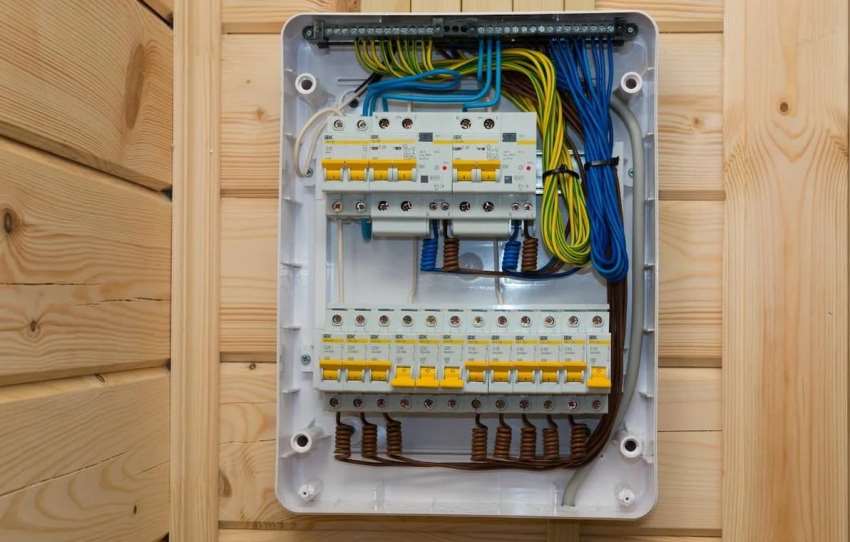

Щиток с автоотключением на несколько ветвей электропроводки

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

• важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
• выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
• розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м2;
• не допускать в проводке скруток и избыточного числа изгибов;
• применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
• нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
• для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

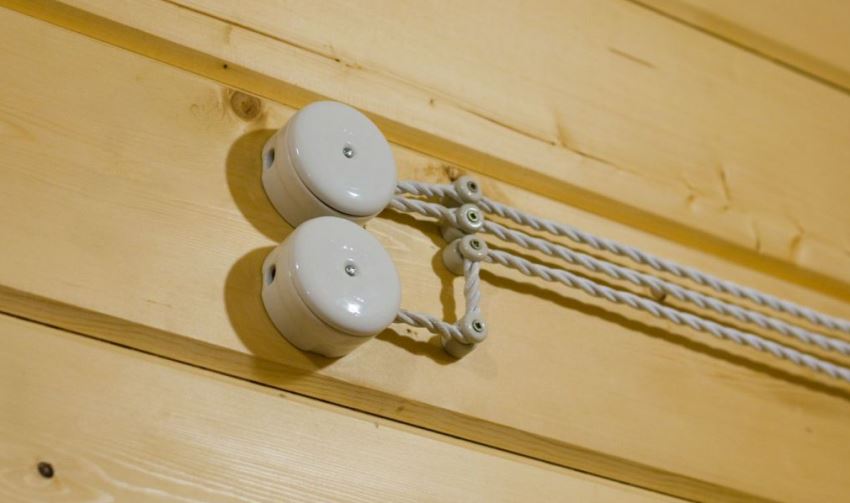

Керамическая распределительная коробка для открытой ретро проводки.

Как нельзя монтировать электропроводку

Правила устройства электроустановок (ПУЭ) устанавливают полный запрет на монтаж электропроводки непосредственно по деревянным поверхностям здания! Тем более ее нельзя прикрывать отделочными строительными материалами, склонными к воспламенению. Не следует надеяться на высокое качество изоляционного слоя современной кабельной продукции, так как она может быть повреждена в результате различных негативных процессов и реакций, протекающих в установленных кабель-каналах.

К таким воздействиям можно отнести перепады температуры, накопление влаги и пыли, а также микротрещины в изоляции. Все это может создать ситуацию, при которой существует возможность пробоя между проводниками, что чаще всего приводит к возгоранию изоляции с последующим воспламенением древесины.

Использование пластиковых гофр и труб запрещено на основании следующих факторов: низкая механическая прочность, возможность повреждения грызунами, плохая устойчивость к огню. К тому же в этих конструкциях может накапливаться древесная пыль, которая склонна к самовозгоранию. Даже металлические гофрированные рукава не способны защитить строение от возгорания при коротком замыкании в скрытой электропроводке. Толщина их стенок небольшая и они не смогут выдержать высокую температуру электрической дуги.

Кабель-каналы для скрытой проводки в деревянных строениях должны выдерживать короткое замыкание без прогорания стенок в течение длительного времени. Этим характеристикам в полной мере соответствуют стальные, а также медные трубы и короба.

Конечно, правила устройства электроустановок — это очень консервативный регламентирующий документ. Современная реальность вносит свои коррективы и многие застройщики не соблюдают правила устройства скрытой электропроводки в зданиях из дерева. Мотивируют они это тем, что автоматика защитит от любых аварийных ситуаций, что типично для зарубежных стран. Но живем в России и должны руководствоваться нашей нормативной базой. Консерватизм в такого рода документах позволяет избежать серьезных аварий, с жертвами и уничтожением недвижимости. Помните об этом!

Как создать проект

Будь то скрытая или отрытая проводка в деревянном помещении, прежде чем приступать к ее монтажу, необходимо разработать такой документ, как проект. В нем обозначаются способы прокладки и методы монтажа для электроустановок — выключателей, щитка, диммеров, розеток и самих светильников. Составление проекта требует особой внимательности и определенных знаний. Именно от того, насколько человек правильно сделает разводку, и будет зависеть безопасность его проживания.

Специалисты всегда рекомендуют приглашать к себе специалиста по электромонтажу проводки в деревянном доме. Такой человек проведет осмотр всех комнат дома, после чего составит список предполагаемых мест расположения выключателей, розеток и светорегуляторов. После этого хорошо бы получить консультацию такого специалиста касательно того, подходит конкретно под данный дом внутренняя проводка или лучше делать ее внешней. Дело в том, что электропроводка в деревянном доме, согласно действующим ПУЭ (правила устройства электроустановок), прокладывается в плинтусах, имеющих специальный канал, ПВХ-коробах, в ПВХ-трубах (жестких или гофрированных), металлических трубах или металлорукавах.

Если правила не нарушаются, то необходимо будет позаботиться о наличии таких материалов, которые помогут обеспечить в доме электричество.

Особые требования к безопасности

Электропровода нужно помещать в металлические гофрированные трубы

Существуют строгие нормативные требования по монтажу электрики в деревянном доме. Все коммуникации должны быть скрыты в конструкциях из негорючих материалов. Не допускается контакт с деревом. Нельзя использовать защитные короба и каналы из пластика, металлорукава. Какие условия необходимо соблюдать:

• Провода скрываются в металлических трубах. Оптимальный вариант – медь, она легко изгибается. Монтажнику предстоит трудоемкий процесс протягивания кабелей по всей длине труб. Для его осуществления заранее закладывается кондуктор.
• При составлении схемы электропроводки рекомендуется до минимума сократить количество поворотов.
• В щитке устанавливаются автоматические выключатели и УЗО.

Во время короткого замыкания скрытой проводки в деревянном срубе образуется электрическая дуга. От высокой температуры древесина загорается. Слой металла, штукатурки или другого негорючего материала предотвратит чрезвычайную ситуацию. Пластиковая труба (гофра) не сможет локализовать возгорание. Она сама начнет плавиться.

ПВХ оболочка уязвима для грызунов, которые могут прогрызть ее и повредить изоляцию коммуникаций. Дорогой и трудоемкий способ укладки проводов в металлических трубах является наиболее безопасным.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.
