Различные варианты скруток
Непрофессиональное подключение. Это скручивание многожильного провода с одножильным. Такой тип сращивания не допускается правилами, и если комиссия обнаружит такое сращивание, здание просто не будет принято в эксплуатацию.
Однако витая пара все еще используется, и здесь необходимо знать, как правильно скручивать провода. Он часто используется в чрезвычайных ситуациях, когда нет возможности установить профессиональное соединение, а срок службы такого соединения будет коротким. Кроме того, сращивание можно использовать только временно для оголенных проводов, чтобы всегда можно было проверить соединение.
Почему не следует использовать многожильные провода? Это происходит потому, что пряди создают ненадежный контакт. Когда через многожильный провод проходит ток нагрузки, многожильный участок нагревается, что увеличивает сопротивление контактов в месте соединения. Это, в свою очередь, способствует еще большему нагреву. Таким образом, температура в месте соединения повышается до опасного уровня, что может привести к пожару. Кроме того, неисправный контакт вызывает искру в месте скрутки, что также может стать причиной пожара. Поэтому для достижения хорошего контакта рекомендуется подключать проводники с сечением до 4 мм2. Подробная цветовая кодировка проводов.
Существует несколько типов скруток. При скрутки необходимо добиться хорошего электрического контакта, а также механической прочности на разрыв. Перед скруткой провода должны быть подготовлены. Подготовьте провода в следующем порядке:
- Снимите изоляцию с проводника в месте соединения. Удалите изоляцию так, чтобы не повредить жилу провода. Если в сердечнике провода сделан надрез, провод может сломаться в этом месте;
- Обезжирьте открытый провод. Это делается путем протирания тканью, смоченной в ацетоне;
- Для получения хорошего контакта зачищенная часть провода зачищается наждачной бумагой до металлического блеска;
- После выполнения соединения необходимо восстановить изоляцию провода. Для этого можно использовать изоляционную ленту или термоусадочную трубку.

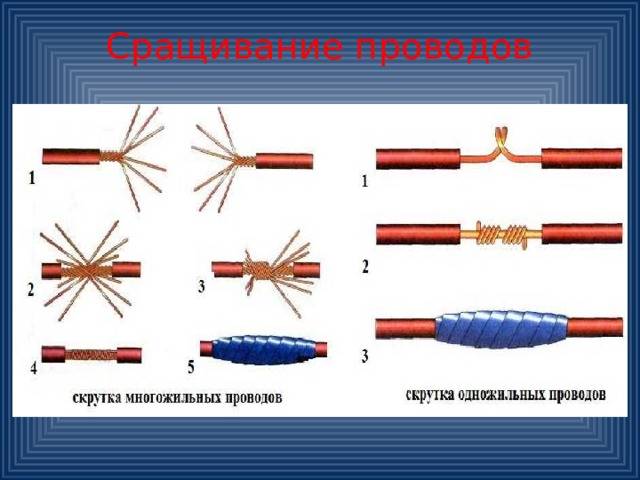

На практике используется несколько типов сращивания:
- прямые параллельные соединения. Это самый простой и наиболее распространенный тип скрутки. При хорошем параллельном скручивании можно добиться хорошего качества контакта в месте соединения, но механические усилия разрушения минимальны. Такая закрутка может ослабнуть при возникновении вибрации. Чтобы правильно выполнить этот тип сращивания, каждый провод должен быть обернут вокруг другого. Должно быть не менее трех поворотов;
-

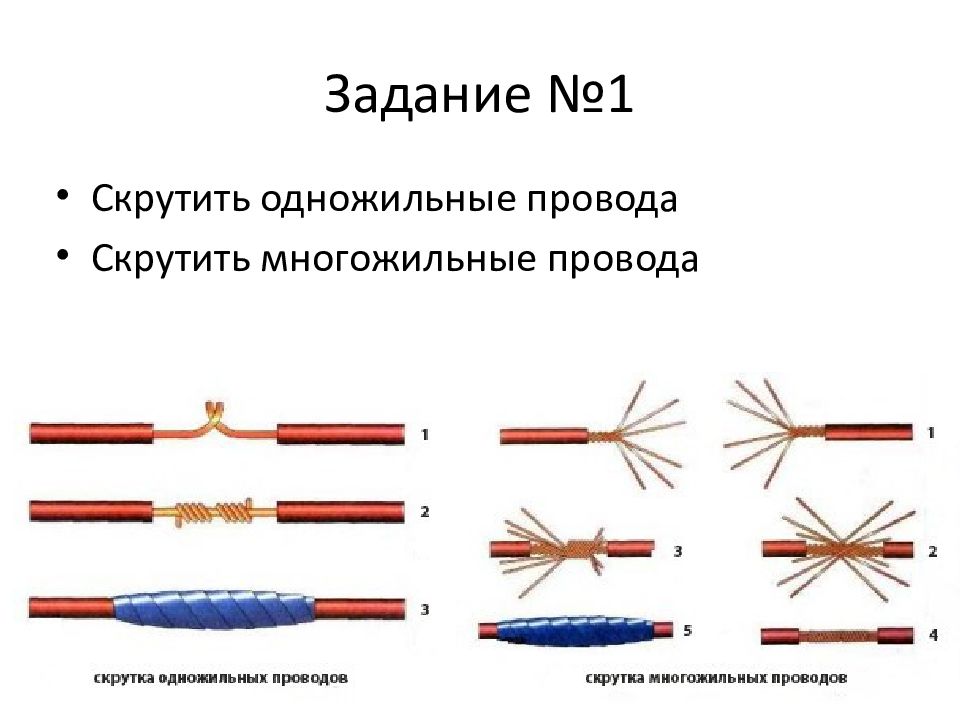

Простая скрутка двух проводов
Многопроволочная оплетка из трех проводов - Метод «навивки». Этот метод используется, когда необходимо разветвить основную линию. Для этого с проводника в зоне ответвления снимается изоляция, и проводник ответвления подключается к зоне, удаленной обмоткой;
Подключение проводника к основной линии

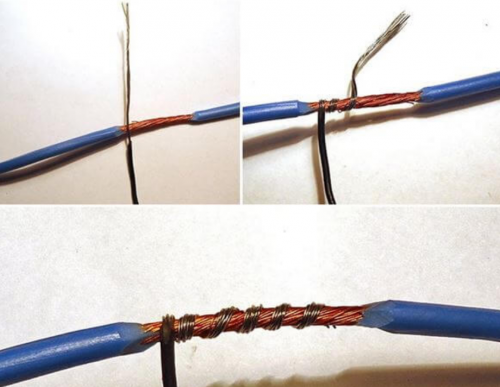

Бандажная скрутка. Этот тип сращивания часто используется при соединении двух или более одножильных проводов. При бандажном сращивании используется дополнительный проводник из того же материала, что и сращиваемый. Сначала делается простое параллельное плетение, а затем в этом месте накладывается бандаж из дополнительного проводника. Обвязка увеличивает механическую прочность на разрыв в месте сращивания;

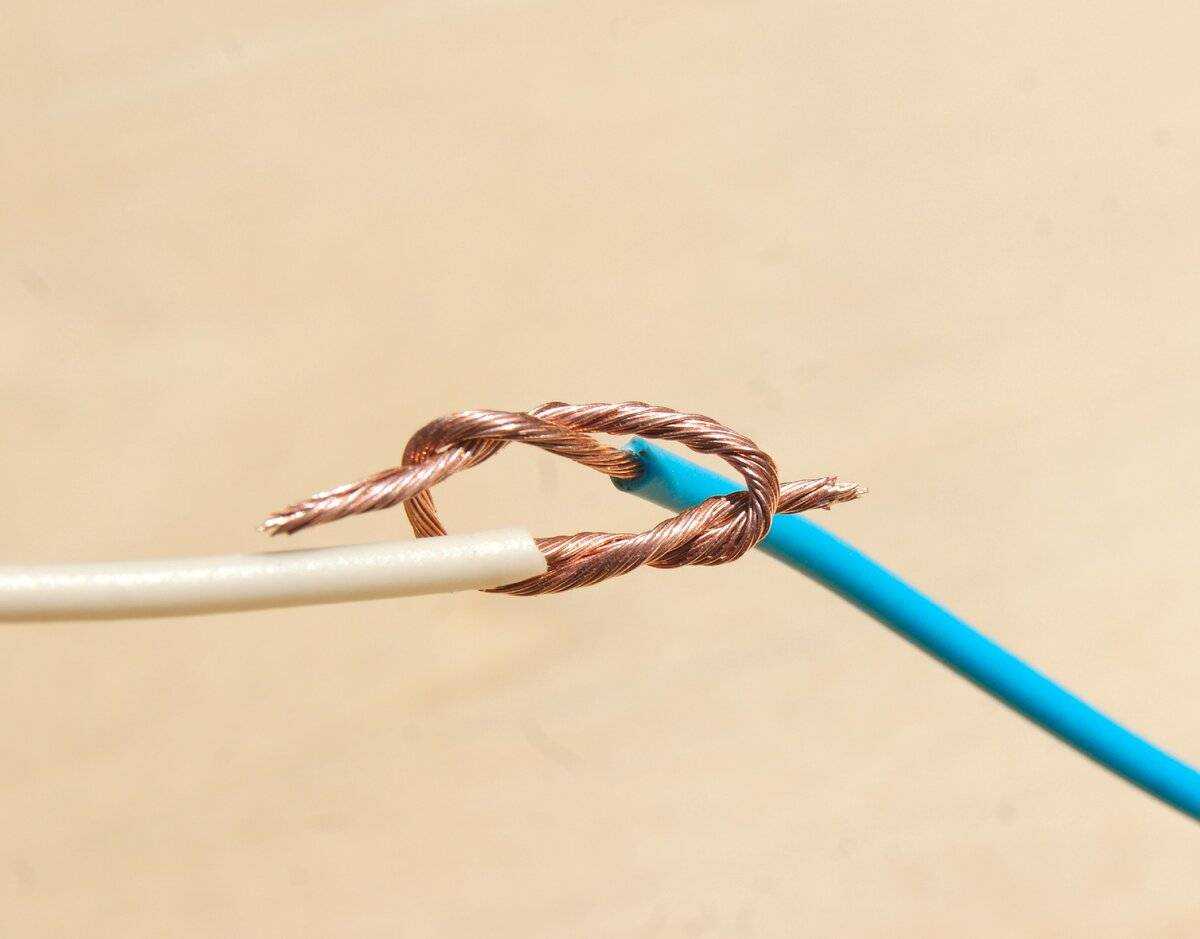

Комбинация многопроводниковых и однопроводниковых проводов. Этот тип является наиболее распространенным и простым, сначала делается простая скрутка, а затем зажимается;
Подключение многожильных и одножильных медных проводов
Другие различные типы соединений.
Соединение медных и алюминиевых жил
Правила запрещают скручивать провода из меди и алюминия. Однако в реальности не всегда удается следовать подобным нормам. Если принято решение скрутить медь с алюминием, то необходимо учитывать следующее:
- Соединительная скрутка должна быть легкодоступной. Следует избегать касания соединения с горючими материалами.
- Влажность увеличивает опасность скрутки. Вода ускорит окисление, перегрев и нарушение контакта.
- Соединение не пригодно для силовых цепей. Не стоит нагружать его более чем на 500 Вт.
- Полученный контакт требует герметичности. Влага воздуха повредит скрутку.
- Необходимо периодически контролировать состояние соединения. А лучше заменить алюминиевый провод на новый из меди.
Виды хороших скруток
Прежде чем перейти к разбору позиции, как делать скрутки проводов правильно, необходимо подготовить сами провода.
- Сначала с жил снимают изоляцию.
- Если металлический проводник грязный, то его необходимо очистить чистой тряпочкой, смоченной в растворителе или уайт-спирите.
- После чего сам голый провод надо зачистить до металлического блеска. Это можно сделать наждачной бумагой или металлической щеткой.
После чего можно приступать к скручиванию, для чего необходимо пользоваться плоскогубцами.
Самая простая скрутка – это навивание одного провода на другой. Для этого надо один конец согнуть под углом 90º, приблизительно на расстоянии от края изоляции, равному 7-10 диаметрам жилы. После чего с помощью плоскогубцев сделать 5-8 витков вокруг соединяемой жилы. При этом производится уплотнение витков нажатием инструмента (жать надо не очень сильно). Конец второго провода надо согнуть в обратную сторону и точно также накрутить, с последующим зажатием плоскогубцев.
Чтобы не разбираться с каждым видов по отдельности, предлагаем рисунок, где эти виды уже показаны.
Как уже было сказано выше, это первый этап соединения двух электрических участков. После чего соединение можно пропаять или проварить. Многие этим не занимаются, а ведь именно пайка или сварка – залог высокого качества стыка. Хотя надо отметить, что оба эти процесса – вещь серьезная. Не каждый может своими руками это сделать. Поэтому чаще всего на скрутку надевают изолирующие колпачки СИЗ.

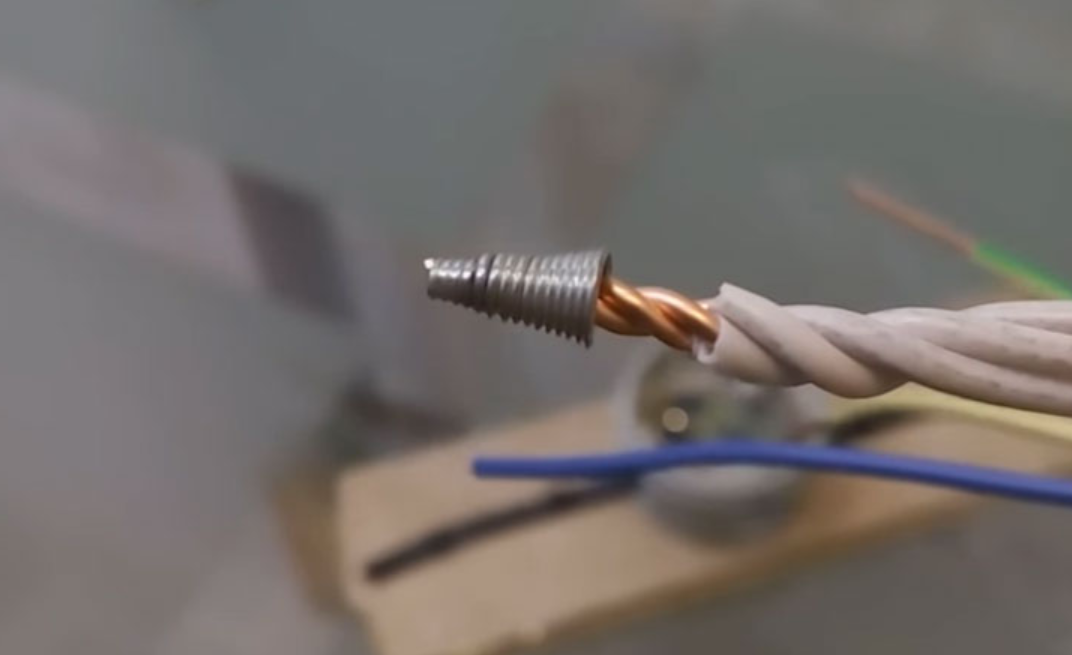

Колпачки СИЗ – это своеобразная изоляция, которая подбирается по сечению скрутки. Они же создают небольшое давление, которое прижимает внутри скрутки проводов два элемента друг к другу. К тому же колпачки СИЗ подбираются по цвету, обозначая по ПУЭ фазные, нулевые и заземляющие контуры, что обеспечивает простоту распознавания шлейфов в пучке кабелей, проложенных по схеме здания. Они же изолируют каждый участок.
Хорошая скрутка будет долго работать, если вместо обычной изоляционной ленты нанести на нее термоусадочную трубку. Похожа последняя на обычный кембрик, но если трубку нагреть, к примеру, обычной зажигалкой, а лучше специальным феном, то она при усадке плотно охватывает скрученные жилы, прекрасно изолируя их.
Что такое ответвительный сжим – конструктивные особенности и способ установки
Способы соедининения алюминиевого провода с медным
Как скрутить провода грамотно: некоторые ошибки
Чтобы уяснить, как скрутить провода грамотно, отметим основные ошибки, допускаемые при выполнении скруток. Как правило, последние связаны с формой, размером и степенью натяжения скрутки. Чтобы максимально правильно соединить два участка кабеля, их следует равномерно прикрутить друг к другу. Пятно контакта между жилами в месте соединения должно быть по возможности максимальным. Считается неправильным скручивание двух проводов между собой, если они обладают разным сечением.
Ещё одна ошибка — слишком короткая скрутка, чем она короче, тем меньше площадь соприкосновения и меньше пятно контакта, соответственно это ведёт к повышению сопротивления и возможному перегреву. Качественная скрутка должна быть не менее 50 мм в длину
При выполнении скрутки важно также грамотно подобрать необходимое натяжение. Чрезмерно сильно натяжение может сломать скрутку, а недостаточное может спровоцировать ухудшение электрического контакта
Профессиональные электрики в своей работе зачастую пользуются различными приспособлениями для затягивания скруток. Например, это могут быть биты со специальной насадкой под провода, которая вставляется в обычный шуруповёрт. Такие насадки превращают бытовой электроинструмент в полуавтоматический станок для скручивания кабелей. Такие насадки можно сделать своими руками, но намного проще купить в магазине заводской вариант. Некоторые подобные насадки помимо соединения проводов, могут также снимать изоляцию.
Правильная скрутка и виды соединения электрических проводов
Пожалуй, самая заветная мечта любого электрика – это электрическая проводка без промежуточных разрывов. Так, чтобы от щитка к каждому включателю или розетке проходил отдельный провод без соединений. Но это несбыточная мечта – не многим понравится, что к электрощиту будут подведены десятки проводов. Да и дорого выходит — очень уж много провода нужно. Потому провода разветвляют и соединяют.
Обычная проводка в квартире квартиры может более сотни соединений. И неисправности электропроводки, как правило, появляются именно в этих соединениях
Потому правильному соединению проводов нужно уделить большое внимание
Параллельное соединение двух моножил (для распредкоробок)
В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.
При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.
Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.
Загибают кончик под 90 градусов, и все сворачивают руками.
Жилы можно скрутить элементарной косичкой, либо более изощренным методом.
Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.
Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее
Без пайки и сварки неплохо помогают СИЗы.
Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.
Не зря отдельные модели имеют для этого “крылышки”.
Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.
Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.
Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.
Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.
Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.
Виды скруток. Ошибки при скрутках
Во-первых вспомним что провода бывают алюминиевые и медные. Медные провода делятся на моножильные (одна цельная жила) и многожильные (гибкие).
Моножильные используют для стационарного подключения оборудования. Один раз проложил под штукатуркой, за гипсокартонном и забыл про них. Шевелить и изгибать такую проводку больше не требуется.
Многожильные применяют для передвижных аппаратов или временного подключения эл.оборудования. Там где проводку постоянно необходимо перемещать с места на место, менять ее расположение. Это домашние переноски, бытовая техника подключаемая в розетки. Также их применяют при сборке щитовых, где наблюдается дефицит в свободном месте, и жилы приходится значительно изгибать чтобы завести в клеммы аппаратов.
Рассмотрим для начала как правильно скручивать провода из моножилы. Процесс здесь не замысловат и всем известен. Берутся два провода, зачищаются на концах и начинают закручиваться между собой.
Главные особенности и правила в этом процессе:
- провода должны быть из одного материала (медь или алюминий)
- жилу зачищать не менее 3-4см, тем самым увеличив полезную площадь соприкосновения
- провода накладываются параллельно друг другу
- оба провода должны быть скручены равномерно между собой
- при скрутке одними пассатижами придерживайте место начала зачистки изоляции, а другими — закручивайте на конце. Изолированные части проводников не должны скручиваться между собой.
- количество витков которое должно получится в итоге -от пяти и более
Скрутки алюминиевых и медных проводов выполняются одинаково. Разница в том, что медные вы сможете раскрутить-закрутить несколько раз, а алюминиевые 1-2 раза. После чего они обломаются.
А если вам необходимо скрутить более двух проводов, скажем 4-5? Процесс ничем не отличается:
- руками медленно закручиваете провода только придавая им форму будущей скрутки
- берете двое пассатижей и придерживая вначале скрутку, стягиваете жилы на конце
- длина зачищенных участков также должна быть 3-4см
Бывают ситуации когда необходимо, чтобы скрутка заняла как можно меньше места. Либо не хватает места в распредкоробке, либо ее нужно затем протягивать через узкое отверстие. В этом случае технология немного отличается.
- накладываете зачищенные жилы проводов крест на крест, в середине места зачистки
- и начинаете их скручивать, чтобы концы после сворачивания оказались равноудалены друг от друга
По качеству и надежности такие скрутки уступают обычным.
Изоляция соединения
Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:
- полихлорвиниловые трубки;
- изоляционную ленту;
- термоусадочные трубки;
- специальные колпачки изоляторы скрутки.
Способы изоляции проводов
Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.
На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.
Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.
Подробная инструкция по скручиванию проводов между собой
Способ соединения выбирают в зависимости от:
- количества жил в кабелях;
- материала сердечников;
- сечения металлических частей.
Многопроволочные провода
Многожильные кабели из меди или алюминия можно соединить по таким технологиям:
- Последовательной скрутки с наложением оголенных участков под прямым углом и последующим наматыванием одного кабеля по поверхности другого. Затем на полученное соединение накручивают свободную часть второго провода. Для повышения прочности кабели необходимо потянуть в стороны. Соединение имеет диаметр на 40-50% больше, чем у провода с изоляцией. Перед началом сопряжения на один из кабелей можно надеть термоусадочную трубку.
- Параллельной скрутки, предусматривающей соединение жил по спирали. Технология обеспечивает получение плотного стыка с увеличенным пятном контакта. Для изоляции используют усадочную трубку либо ленту из ткани или ПВХ.
- Бандажной скрутки, которая рассчитана на провода с увеличенным сечением сердечника, не позволяющим выполнить соединение вручную. Оголенные жилы располагают параллельно, а затем обматывают тонкой проволокой (медной или алюминиевой в зависимости от материала сопрягаемых элементов).
Однопроволочные
При соединении одножильных кабелей возникают сложности, связанные с повышенной жесткостью сердечника. При попытке изгиба элемента с увеличенным сечением (более 10 мм²) возникает риск поломки жилы. Если для удаления слоя изолятора применяют строительный нож, то лезвие направляют под углом около 30° к поверхности, предотвращая повреждение сердечника. Оголенный участок должен иметь длину не менее 50 мм.
Одножильные провода соединяют по технологиям:
- Параллельной скрутки с удержанием кабелей щипцами с защитными накладками на губках и закручиванием сердечников по спирали плоскогубцами. На полученное соединение надевают усадочную трубку и нагревают зажигалкой или строительным феном.
- Последовательной стыковки с одновременным наматыванием оголенных концов проводов друг на друга. Витки должны ложиться плотно, зазоры ухудшают прочность и снижают качество соединения. Для защиты стыка используют предварительно надетую на один из кабелей усадочную трубку.
- Скрутки с обваркой наконечника угольным электродом. Технологию используют при монтаже проводки в распределительных коробках. Для выполнения работ необходим малогабаритный сварочный аппарат (например, «Компакт 160»). Прогревают только наконечники скрученных жил, проварка всей линии стыка не требуется. Для изоляции используют ленту ПВХ либо усадочную трубку.
Соединение медных и алюминиевых жил
При стыковке проводов из разных металлов возникает электрохимическая коррозия.
При прохождении электрического тока сердечники постепенно разрушаются. Правила ПУЭ не допускают прямой стыковки кабелей, изготовленных из меди и алюминия. Наличие влаги либо постоянного искрения ускоряет процесс деградации, нагрев изоляции может вызвать возгорание распределительной коробки.
Для предотвращения электрохимической коррозии необходимо:
- защитить соединение от притока воздуха и минимизировать скорость химических реакций;
- исключить физический контакт жил из алюминия и меди.
Вместо скрутки, лучше использовать специальные клеммы Wago для разнородных проводов или винтовые зажимы с пластиковым корпусом. В бытовых условиях применяют болтовое соединение с разделением жил шайбами. Методика подходит для обработки проводов с единым сердечником, многожильные кабели при затягивании гайки выдавливаются из полостей между шайбами. Существуют гильзы биметаллического типа, надежно стыкующие алюминиевые провода с медными.
Подключение разных по сечению проводов
При прокладке проводки в доме возникает необходимость в соединении толстого магистрального кабеля с ответвлениями, идущими в комнаты или к розеткам. Попытка скрутить сердечники не позволит получить надежный стык с требуемой площадью контакта. Для коммутации используют рычажные зажимы от Wago либо винтовые клеммы с пластиковым корпусом, напоминающим по конфигурации орех.
Современные материалы
Производители электроустановок предлагают свои решения вопроса соединения проводов. Выполненные в заводских условиях компактные соединители – современная альтернатива скруткам кабелей. К примеру, зажимы СИЗ для скрутки представляют собой конусообразную пружину, установленную в диэлектрический корпус. Вставленные в такие СИЗ колпачки, пучки проводов прокручиваются несколько оборотов и надежно фиксируются.
Для быстрого соединения подходят клеммы «Wago» одноименного производителя. Стык в них происходит автоматически: при вставлении жилы в соответствующее отверстие срабатывает плоско-пружинный зажим. Такие клеммы бывают одноразовые или многократного использования. Благодаря простоте использования, монтаж проводов производится легко, а контакт надежен.
Не стоит забывать и стандартные клеммные колодки, которые универсальны для любых видов соединений. Сделанное с использованием колодки, соединение не уступает ни Wago, ни колпачкам СИЗ.
Клеммные колодки Wago
В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.
Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.
Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.
Push Wire
Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.
WAGO push wire
Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.
Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.
Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.
Универсальный Power cage clamp
Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.
Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.
Наборный Cage clamp
Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.
Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.
Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.
Cage clamp S
Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.
Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.
Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.
Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.
Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.
Где применяется электрическая скрутка
Скручивание проводов выполняется для их электрического и механического соединения. Данный способ подключения не подразумевает передачи большой мощности. Поэтому скрутки стараются применять только в слаботочных цепях и помещениях без повышенной влажности.
Соединение кабелей при помощи скрутки
Надежная скрутка обладает следующими свойствами:
- Низкое переходное сопротивление. В противном случае контакт отгорит.
- Высокая механическая прочность. Особенно для подвешенных в воздухе проводов.
- Герметичность соединения. Под действием воды скрутка окисляется и горит.
- Соответствие металлов токоведущих жил. Недопустим контакт медных и алюминиевых проводов.
Причины ненадежности соединения скруткой и способы борьбы с ними
Технические дефекты при сращивании являются прямым следствием высокого риска контактного сопротивления с неконтролируемым ростом с течением времени. Это определяется по появлению оксидного слоя, дополняемого движениями проводов при механическом воздействии на сращиваемые провода.
Методы устранения упомянутых дефектов основаны на устранении первоначальных причин. Таким образом, скорость образования оксидной пленки с ее высоким удельным сопротивлением снижается при использовании герметичной изоляции. Увеличение сопротивления, вызванное уменьшением площади контакта во время движения, подавляется плотным прижатием проводов друг к другу.
Способы изоляции скруток
Скрутка проводов без применения изоляции непригодна для использования. Чтобы сделать соединение в соответствии со всеми правилами, скрутку обязательно необходимо защитить от внешней среды. Для этого необходимо определиться какой из изоляционных материалов использовать. Существует, например, тряпичная или ПВХ изолента, термоусаживаемые трубки или кембрики, соединительный изолирующий зажим (СИЗ). У каждого из материалов есть свои преимущества и недостатки.
Проверенная временем изолента или аккуратные термотрубки
Итак, изолента наиболее старый, проверенный временем и знакомый каждому хозяину материал. Термоусаживаемые трубки удобно использовать и, кроме того, изоляция с их помощью выглядит очень аккуратно и компактно. СИЗ колпачки — очень быстрый способ изоляции. Они выполнены в виде колпачков с пружинками, накручивающихся на оголённую скрутку.
Стоит помнить, что изолента бывает двух видов:
- выполненная из ПВХ
- на тряпичной основе
Какой вариант выбрать в конкретной ситуации нужно решать исходя из задач: ПВХ лента более герметична, более удобна в работе, но имеет худшие клеящие свойства (особенно на холоде) в сравнении с тряпичной, а также склонна к самопроизвольному разматыванию со скрутки. Тряпичная изолента лучше клеится и лучше ведет себя на холоде, но она сильно впитывает влагу и больше подвержена загрязнению.
