Сила тяжести
Гравитация — одна из четырех сил природы. Мощь гравитационной силы между двумя объектами зависит от массы этих объектов. Чем массивнее объекты, тем сильнее гравитационное притяжение.
Когда выливается вода из контейнера, гравитация Земли притягивает воду к земной поверхности. Можно наблюдать тот же самый эффект, если на разных высотах разместить два ведра воды и соединить их трубкой.
Достаточно задать ход жидкости в трубке из одного ведра в другой, после чего сработает сила гравитации, и процесс перелива продолжится самопроизвольно. Гравитация, приложенные силы и атмосферное давление являются статическими факторами, которые в равной степени относятся к жидкостям, находящимся в покое или в движении.
Силы инерции и трения являются динамическими факторами, которые действуют только на жидкости в движении. Математическая сумма силы тяжести, приложенной силы и атмосферного давления, представляет собой статическое давление, полученное в любой зоне жидкости и в любой момент времени.
Старые таблицы расчета – надежное пособие для современного инженера
Старые советские книги по ремонту, а также журналы и строительству часто публиковали таблицы с расчетами, которые обладают большой точностью, т.к. были выведены путем лабораторных испытаний. Например, в таблице пропускной способности труб указывается значение для трубы диаметром 50 мм – 4 т/ч, для трубы 100 мм – 20 т/ч, для трубы 150 мм – 72,8 т/ч, а для Т.е. можно понять, что пропускная способность трубы в зависимости от диаметра меняется не по арифметической прогрессии, а по другой формуле, в которую входят различные показатели.
Онлайн калькуляторы для расчета также в помощь
Сегодня кроме сложной формы и готовых таблиц, расчет пропускной способности трубопровода можно сделать и с помощью специальных компьютерных программ, которые также используют указанные выше параметры, которые нужно ввести в компьютер.
Специальный калькулятор для расчета можно скачать в интернете, а также воспользоваться различными онлайн ресурсами, которых в Сети сегодня великое множество. Ими можно пользоваться как на платной, а так и на бесплатной основе, но многие из них могут иметь неточности в формулах для расчетов и сложности в использовании.
Например, некоторые калькуляторы предлагает в качестве базовых параметров использовать на выбор либо соотношение диаметр/длина, либо шероховатость/материал. Чтобы знать показатель шероховатости, нужно также обладать специальными знаниями из области инженерии. То же самое можно сказать и о падении напора, который используется онлайн калькулятором при расчетах.
Если вы не знаете, где узнать или как вычислить эти параметры, то лучше для вас обратиться за помощью к специалистам, или воспользоваться онлайн калькулятором для расчета пропускной способности трубы.
8.6Расчет трубопроводов линий форсунок, скиммеров, донного слива.
Теперь подберем диаметры трубопроводов, которыми будем делать обвязку форсунок и скиммеров. Для расчетов будем пользоваться следующей таблицей:
Таблица 8.4. Пропускная способность труб различного диаметра.
Диаметр | Площадь | Пропуск. способность при скорости,м3/час | ||||||||
наруж.,мм | внутр.,мм | внут.сеч.,мм2 | ||||||||
0,5 м/с — скорость воды в трубе от переливного лотка | ||||||||||
0,8 м/с — скорость воды в трубе коллектора | ||||||||||
1,2 м/с — скорость воды в трубе на входе в насос | ||||||||||
2,0 м/с — скорость воды при выходе из насоса | ||||||||||
2,5 м/с — максимально возможная скорость воды в трубе | ||||||||||
Данная таблица предоставляет возможность вычислить диаметры трубы в разных конструктивных применениях и разной требуемой производительности:
Диаметры труб от переливного лотка к коллектору;
Диаметры труб коллектора;
Диаметры всасывающей трубы на подачу в насос;
Диаметр трубы после насоса, фильтров, линии форсунок.
У нас в бассейне присутствует 4-е форсунки и насос производительностью 15м 3 /ч. Т.е. на каждую форсунку приходится почти по 4м 3 /ч. Исходя из производительности насоса, по таблице подберем общую трубу подачи на форсунки. Скорость воды в трубе принимаем 2 м/с и находим значение диаметра трубы при 15м 3 /ч. Если точного значения в таблице нет, то берем ближайшее. В нашем случае подающая труба на форсунки будет диаметром 63 мм, а разветвления на пары форсунок пойдут диаметром 50мм.
Рис 8.11. Соединение форсуночной линии.
Для соединения форсунок нам понадобятся следующие материалы:
Уголок 50мм-90 0 — 6шт.
Тройник 50мм — 2шт.
Тройник 63мм — 1шт.
Редукция короткая 63-50мм — 2шт.
— труба 63мм — 6 м. (определяется по расстоянию от центра
длинного борта до техпомещения.)
Труба 50мм — 12м. (суммируем все отрезки трубы 50мм
согласно вычисленному расположению форсунок.)
Для подключения донного слива обычно достаточно трубы диаметром, как и диаметр выпускного отверстия самого донного слива (для частных бассейнов это 2″» и соответственно труба D=63мм). Если же донных сливов два, то их нужно соединить в трубу D=90мм.
Рис. 8.12 Подключение донных сливов.
В нашем случае донный слив один. Поэтому для его подключения достаточно следующих материалов:
Муфта с н.р. 63-2″» — 1шт.
Труба 63мм — 2м.
Теперь определим, какой трубой подключаются скиммера. В скиммерах обычно бывают отверстия с подключением 1,5″» или 2″». Скиммера в бассейне в режиме фильтрации забирают где-то 70-90% от общего потока, который всасывает насос, а остальное приходится на донный слив. Поэтому необходимо ориентироваться по табличке. Смотрим графу со скоростью потока 1,2 м/с (скорость воды на входе в насос) и выбираем диаметр трубы с производительностью 15м 3 /ч-30%=10м 3 /ч. В нашем случае будет достаточно трубы диаметром D=63мм, но идеально было бы поставить трубу D=75мм.
Рис 8.13 обвязка скиммеров.
Для обвязки скиммеров нам понадобятся следующие материалы:
Муфта с н.р. 50-2″» — 2шт.
Угол 50-90 0 — 2шт.
Тройник 63 — 1шт.
Редукция 63-50 — 2шт.
Труба 50мм — 6м.

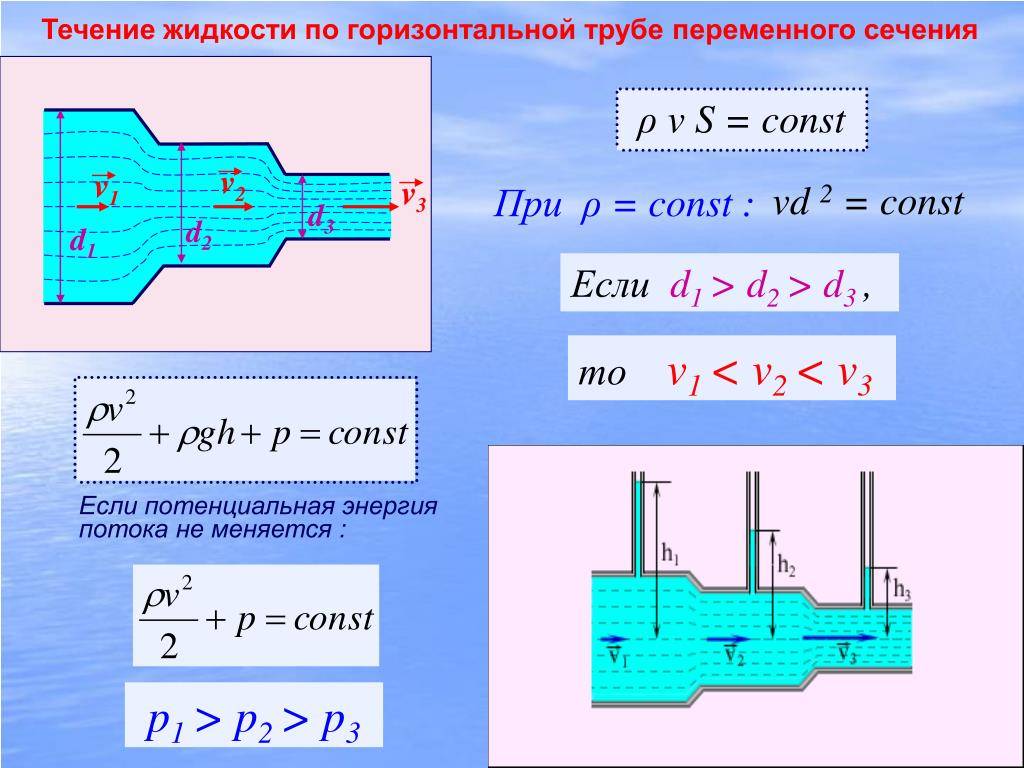

Как диаметр трубы влияет на скорость течения жидкости
Это обусловлено простой физической закономерностью – чем больше площадь поперечного сечения трубы, тем меньше сопротивление потоку. В результате этого, скорость течения жидкости внутри трубы увеличивается.
Также важно учитывать, что изменение диаметра трубы может оказывать влияние на структуру потока. При увеличении диаметра скорость течения жидкости становится равномернее и стабильнее
Это может быть полезно в определенных ситуациях, например, при перекачке жидкостей с высокой вязкостью.
Важно отметить, что при изменении диаметра трубы необходимо учитывать другие факторы, такие как длина трубы, гладкость ее внутренней поверхности, вязкость жидкости и давление. Все эти параметры взаимосвязаны и могут влиять на скорость течения жидкости в трубе
Факторы, которые влияют на выбор диаметра
Определить, какие факторы влияют на диаметр трубы, не сложно.
Среди прочих можно выделить следующие:
- Длина водопровода;
- Напор воды;
- Ее расход за единицу времени.
Итак, если брать во внимание напор воды, то тут есть только одно условие – чем он ниже, тем больше должен быть диаметр. В том случае, когда напор сильный, а диаметр малый, то вода будет поступать, создавая шум
Если же и диаметр малый, и напор тоже, то вода будет «сочиться», а не литься.
Что касается длины водопровода в частном доме или квартире, то существует специальная формула, которая показывает зависимость между толщиной материала и его длиной. Не вдаваясь в эти цифры, можно сказать следующее:
- Когда длина не больше 30 метров, то можно использовать трубы до 20 мм;
- Если длина больше 30 метров, то используется сечение 25 или 32 мм, или больше;
- В том случае, когда длина совсем малая, около 10 м, то используют трубы сечением 10 мм.
Как рассчитать проходимость трубы
Когда возникает необходимость сделать расчёты, возможно использовать следующие способы:
- Использовать таблицы. Существуют различные варианты, которые соответствуют назначению труб.
- Применять формулы. Существуют несколько вариантов расчётов. Часто используют упрощённые варианты, не учитывающие всех существенных особенностей водопроводной системы.
- Существуют программные продукты, предназначенные для проведения рассматриваемых расчётов. Они обычно дают наиболее точный результат.
- Могут быть использованы онлайн калькуляторы. Для того, чтобы ими воспользоваться, необходимо перейти на соответствующую страницу и ввести нужные данные в соответствии с инструкциями.
Далее рассмотрено несколько способов проведения расчётов.
Таблицы для определения пропускной способности Источник ytimg.com
Использование упрощённой формулы
Таким образом на основе знания диаметра трубы и скорости движения потока можно определить проходимость. Для этого можно использовать такую формулу.
q = (V*Пи*d^2) / 4
Здесь использованы такие обозначения:
- q – проходимость, выраженная в литрах в секунду;
- V обозначает скорость воды;
- d представляет собой внутренний диаметр отверстия.
В большинстве случаев скорость находится в пределах 0,8-1,5 метров в секунду. Если используется насос, то производимое им давление и скорость потока указываются в техническом паспорте.
Более точная формула

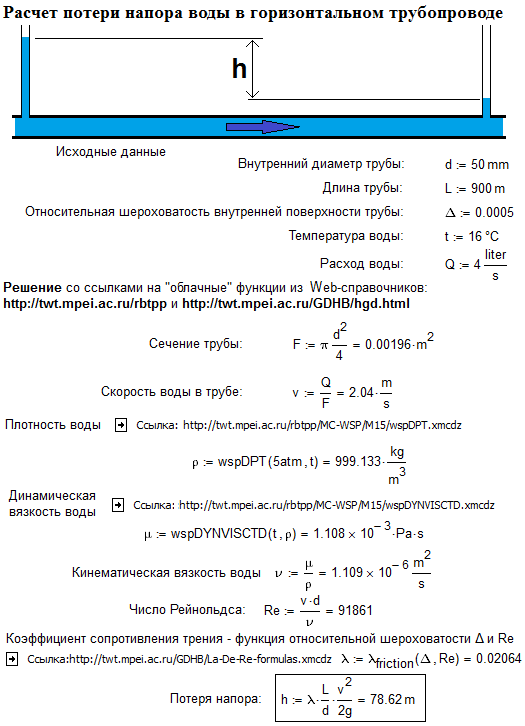

В этом случае необходимо воспользоваться формулой Дарси. В ней учитываются:
- Длина используемого сегмента трубы (L).
- Коэффициент, который выражает степень торможения потока благодаря трению о стенки, использованию различных видов фиттингов, кривизны стенок и турбулентности. Он носит название коэффициента шероховатости (лямбда).
- Величина вязкости жидкости (ро).

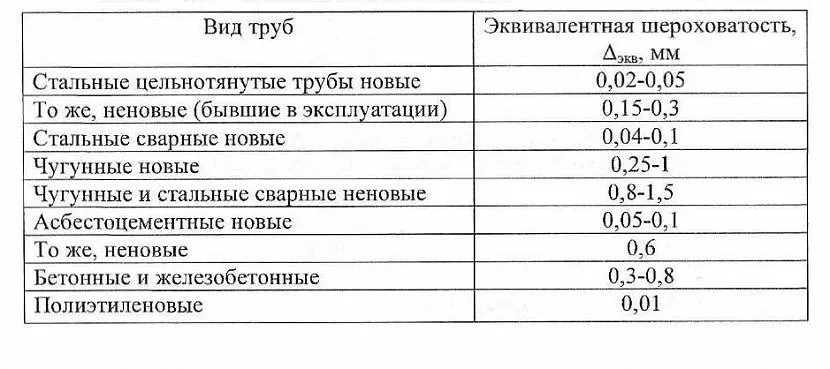

Таблица значений коэффициента шероховатости каждого вида труб (лямбда) Источник ok-t.ru Формула выглядит таким образом.
ПН = лямбда * (L/D) * ((V^2)/(2*g)) * ро
Здесь использованы такие обозначения:
- ПН представляет собой потерю напора. На эту величину должна быть уменьшена расчётная величина водорасхода.
- L – длина трубы, по которой протекает вода.
- D – внутренний диаметр трубы.
- g равно величине ускорения свободного падения.
С помощью формулы Дарси можно учесть особенности труб, но для этого необходимо определить коэффициенты «лямбда» и «ро».
Использование онлайн калькуляторов
Для того, чтобы рассчитать пропускную способность трубы, калькулятор нетрудно найти онлайн. Для этого можно воспользоваться поиском Google, Яндекс или другим. Для этого в строке поиска нужно набрать строку «как рассчитать проходимость трубы, калькулятор» или аналогичную.
Для расчета расхода воды по сечению трубы и давлению калькулятор запросит ввод таких данных:
- Материал для изготовления.
- Вид (конструкционные особенности). Здесь нужно сделать выбор из выпадающего списка.
- Далее нужно указать цель расчёта. Одной из них является вычисление расхода воды.
При расчете расчете диаметра трубы по расходу воды дополнительно потребуется указать падение напора на каждый метр, внутренний диаметр трубы и длину её участка. После нажатия на кнопку на странице появится нужный результат.

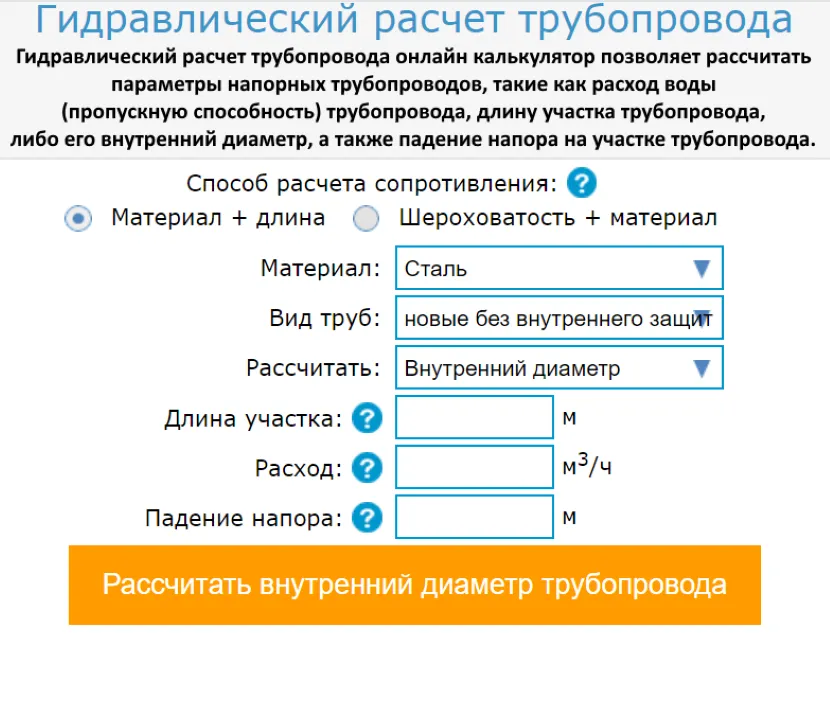

Пример интерфейса калькулятора для гидравлического расчёта трубопровода Источник calc.ru
Во втором случае, перед тем, как посчитать расход воды по диаметру трубы и давлению, надо подготовить данные о типе водопровода, конструкционных особенностях трубы, длина, диаметр, материал изготовления, температура и давление напора.

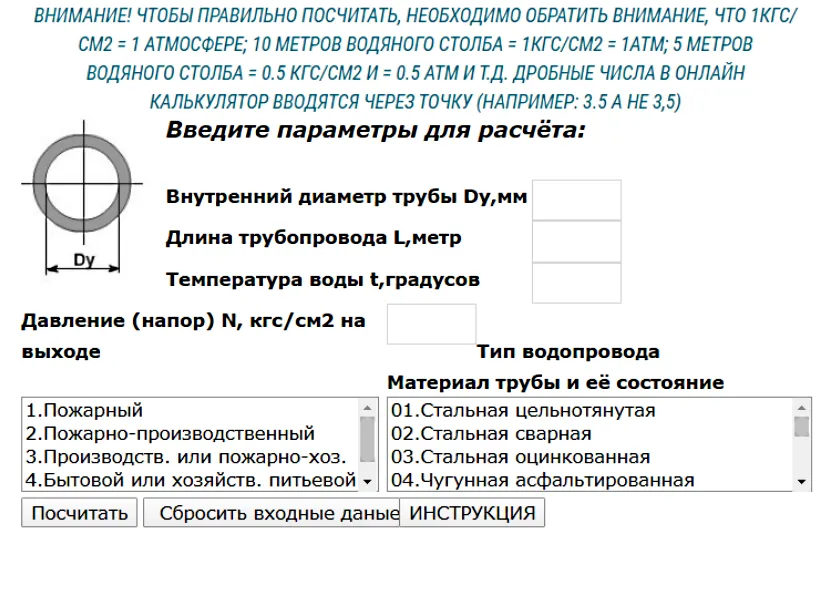

Пример интерфейса калькулятора для расчёта пропускной способности труб Источник trubanet.ru
Таблица толщины стенок и диаметров стальной трубы
В наличии и под заказ все размеры ключей производства российских и зарубежных предприятий. Например, если вам нужна стальная труба диаметром 60 мм в Санкт-Петербурге, обращайтесь к менеджерам РДМ. Наши сотрудники без труда подберут необходимые образцы, уточнят количество и наличие складов, подскажут, как оформить заказ, оплатить его и решат вопрос доставки со склада до вашего объекта.
В ассортименте стальные трубы большого диаметра. Они используются для прокладки нефте- и газопроводов. Они также используются для защиты различных коммуникаций от повреждений. Используется как для наружной, так и для подземной установки. Обладает хорошей свариваемостью с высокой надежностью сварного шва.
Любой внутренний диаметр стальных труб, необходимый для изготовления технических конструкций, доступен к продаже на нашем сайте. Все, что вам нужно, это указать параметры, сообщить тип товара. Консультант проверит наличие в базе, расскажет стоимость. Следующим шагом является принятие вашего заказа. Доставка осуществляется быстро, и возможна не только по Санкт-Петербургу, но и в любой город России.
Какие факторы принимают в расчет, проводя вычисление расхода воды
Определение расхода воды по диаметру трубы позволяет получить данные, весьма приближенные к реальным, но далеко не всегда. На реальном расходе, помимо диаметра трубы, сказывается целый ряд факторов:
- уровень давления. При более высоком давлении в системе трубопровода потребители будут получать больший объем воды. Расчет расхода воды по диаметру трубы и давлению позволяет получить более точные данные, чем при использовании только одного параметра. Опираясь на эти величины, определяется необходимая толщина стенки трубы;
- напор воды в системе зависит от изменения диаметра труб, изгибов и поворотов, разветвлений, наличия запорной арматуры. Чем сложнее конфигурация водопровода, тем сложнее определить реальные показатели расхода воды через трубу при давлении, указанном согласно СНиП;
- силой трения, препятствующей движению водного потока, при большей протяженности системы расход воды через трубу существенно снижается, так как падает скорость движения жидкости;
- шероховатость внутренних стенок водопровода. Современные полимерные конструкции обладают примерно на десять процентов более высокой пропускной способностью, чем самые новые изделия из традиционных материалов – бетона, чугуна и стали;
- при длительной эксплуатации внутреннюю поверхность трубопровода засоряют различные отложения. Изменение внутреннего рельефа вследствие засоренности вряд ли возможно просчитать с помощью математических формул. Так что, точно определить количество проходящей через трубу воды окажется невозможно. Новые полимерные материалы позволяют не принимать фактор постепенной закупорки системы в расчет, так как образование наростов на их внутренней поверхности практически исключается.
Расход воды будет зависеть конфигурации водопровода, а также типа труб, из которых смонтирована сеть
Так что, проводя расчеты давления воды в зависимости от диаметра трубы, не принимая во внимание другие факторы, сказывающиеся на реальном расходе жидкости, можно допустить существенные ошибки
Расчет по формуле объема трубы
Второй способ включает в себя использование формулы, применяемой многими инженерами.
Для расчетов понадобятся:
- калькулятор;
- штангенциркуль;
- линейка.
В первую очередь нужно определить радиус трубы (обозначается буквой R). Есть радиус внутренний и внешний – для внутреннего и внешнего объема. Внутренний – позволяет рассчитать количество жидкости, которое может вместить цилиндр. Внешний – чтобы определить, сколько места будет занимать труба. Кроме радиуса может также понадобится диаметр (обозначается как D, и равен R × 2) и длина окружности (L).
Посчитать объем можно только после вычисления площади сечения. Вычисляется она по формуле S = R × Пи, где S – это искомая площадь, R – радиус, Пи = 3,14159265. Получив параметры сечения, умножим их на длину трубы и получим объем.
Формула выглядит так: V = S × L, где V – это объем трубы, S – площадь сечения, L – длина.
Таким образом рассчитывается объем любой трубы (не важно, из какого материала), и если трубопровод составлен из разных составных частей (в том числе – коленей, разъемов, заглушек и т. д.) – по формуле можно рассчитать и параметры каждой из этих частей
Важный момент – обязательно нужно убедиться в том, что все параметры (длина, радиус) выражены в одних и тех же единицах измерения. Легче всего рассчитывать по сантиметрам квадратным. Если упустить несовпадение, то можно получить очень далекие от реальных значения. В результате это выльется в траты, многочисленные проблемы и задержки в произведении ремонта или строительства.
Если приходится часто производить вычисления – в память калькулятора можно сразу вбить постоянный параметр. Например, удвоенное значение Пи. Так получится в два раза быстрее вычислять объем для труб различного диаметра.
Внести в память можно и готовые формулы или даже скачать на компьютер или мобильное устройство программу, в которой заранее прописывается стандартная часть параметров. И при каждом новом расчете можно будет дописывать только переменные значения.
Роль материала трубы
Выбор материала, из которого изготовлена труба, играет важную роль в определении скорости движения воды в еен потоке. Различные материалы обладают разной гладкостью внутренней поверхности, а также разной плотностью и прочностью.
Скорость потока воды в трубе зависит от силы трения между водой и стенками трубы. Чем гладче поверхность трубы, тем меньше сила трения и, как следствие, выше скорость потока. Таким образом, материалы с гладкой поверхностью, такие как стекло и пластик, способствуют более быстрому движению воды по сравнению с материалами с более шероховатой поверхностью, такими как металл или бетон.
Однако, помимо гладкости поверхности, также требуется учесть прочность материала. Некоторые материалы могут быть более подвержены коррозии или износу со временем, что может привести к повреждениям трубы и ухудшению качества потока воды
Поэтому важно выбрать материал, который будет долговечным и устойчивым к воздействию различных факторов, таких как химические вещества или температура
Таким образом, при выборе материала для трубы необходимо учитывать как его гладкость поверхности, так и его прочность, чтобы обеспечить оптимальную скорость потока воды и долговечность системы в целом.
Как рассчитать трубопровод.
Для точного расчёта диаметра и длины трубопровода профессиональные инженеры и строители, занимающиеся водопроводом, либо газификацией по-разному рассчитывают диаметр труб. У профессиональных инженеров существует специальная программа, которая по известным параметрам подсчитывает и выдаёт окончательный результат. Строителям же приходится проводить подсчёт вручную с помощью формул, коэффициентов, поэтому при монтаже труб рекомендуют использовать стандартные размеры. Стандартные размеры не всегда учитывают параметров при индивидуальном строительстве, и для их соблюдения приходится подсчитывать гидравлическое сопротивление.
Расчет объема и пропускной возможности круглых и профильных труб
Капитальный ремонт дома или замена сантехники всегда связаны с укладкой трубопровода. В его проектировании нельзя все делать «на глаз», иначе даже самые несущественные, на первый взгляд, ошибки, часто приводят к серьезным последствиям. Рассмотрим то, что являет собой пропускная способность и способы ее вычисления.
Эта величина отображает количество жидкости, газа или воздуха, который способен пройти по трубопроводу того или иного размера за час или секунду.
Она позволяет правильно подобрать и установить трубы, учитывая особенности точек водозабора, будь это ванная, посудомоечная машина, система центрального водоснабжения и т.д.
От правильно подобранной сантехники зависит срок эксплуатации труб, а также нормальный напор воды после их запуска.
Пропускная способность рассчитывается несколькими методами:
- Физический. В зависимости от того, для каких целей предназначен трубопровод, и какие жидкости будут по нему проходить, применяются соответствующие формулы. Применяются усредненные показатели, например, коэффициент шероховатости.
- Табличный. Существуют графики приближенных значений, в которых не учитываются посторонние факторы: зарастание, образование ила.
- Компьютерные программы и онлайн-калькуляторы. Они бесплатны, отлично подходят для просчета параметров эксплуатации труб любого назначения.
Последний способ является самым простым и доступным для того, кто хочет обустроить систему водопровода своими руками. Расчет подходит не только для круглых, но и для квадратных труб. Не придется прибегать к сложным расчетам, достаточно лишь ввести данные, которые запрашивает сайт. Вы получите результат, в котором будут указаны такие параметры:
- общая площадь, объем и длина трубы;
- пропускная способность в кг/час и кг/сек;
- скорость поступления жидкости в кг/час и кг/сек.
Чтобы получить эту информацию, нужно лишь выбрать тип трубы, ввести ее диаметр, длину и толщину стенок. Также понадобится указать скорость потока в трубе.
На что влияет диаметр трубы
Это – одна из главных характеристик системы труб, на которую следует обращать внимание при монтаже. Без него не удастся определить пропускную способность и обеспечить нормальную подачу жидкости. Вне зависимости от того, какому материалу вы отдадите предпочтение: пластику или металлу, диаметр все равно будет играть решающую роль
Вне зависимости от того, какому материалу вы отдадите предпочтение: пластику или металлу, диаметр все равно будет играть решающую роль.
Шаг 3: Вычисление плотности среды
Для рассчета скорости потока в трубе нам также понадобится знание плотности среды, через которую происходит поток. Плотность обычно обозначается как символ ρ (ро). Для вычисления плотности необходимо обратиться к соответствующей таблице или использовать уравнение состояния среды, если оно известно.
Плотность среды может зависеть от ряда факторов, таких как температура, давление и состав среды
Поэтому важно использовать актуальные данные и учитывать все факторы, которые могут влиять на плотность среды в данном конкретном случае
Как только у вас есть значение плотности среды, вы можете перейти к следующему шагу — вычислению скорости потока по известному давлению в трубе.
Элементы и функции систем водоснабжения
С целью обеспечения водой промышленных предприятий и городов строятся системы водоснабжения – инженерные сооружения и коммуникации, через которые происходит получение и очистка воды из природного источника, ее транспортировка и подача потребителю. Комплекс городского водоснабжения или промпредприятия включает следующие компоненты:
- Водоприемные сооружения.Насосные станции, которые совершают подачу воды к очистным сооружениям или непосредственно потребителям.Очистные сооружения.Башни и резервуары, в которых накапливаются запасы воды или совершается регулирование расходов и напоров.Водопроводные сети, осуществляющие транспортировку воды от сооружения к потребителю или сооружению.
Пропускная способность трубопровода.
Такая характеристика как пропускная способность трубопровода зависит от нескольких факторов. Прежде всего, это диаметр трубы, а также тип жидкости, и другие показатели.
Для гидравлического расчета трубопровода вы можете воспользоваться калькулятором гидравлического расчета трубопровода.
При расчете любых систем, основанных на циркуляции жидкости по трубам, возникает необходимость точного определения пропускной способности труб. Это метрическая величина, которая характеризует количество жидкости, протекающее по трубам за определенный промежуток времени. Данный показатель напрямую связан с материалом, из которого изготовлены трубы.
Если взять, к примеру, трубы из пластика, то они отличаются практически одинаковой пропускной способностью на протяжении всего срока эксплуатации. Пластик, в отличие от металла, не склонен к возникновению коррозии, поэтому постепенного нарастания отложений в нем не наблюдается.
Что касается труб из металла, то их пропускная способность уменьшается год за годом. Из-за появления ржавчины происходит отслойка материала внутри труб. Это приводит к шероховатости поверхности и образованию еще большего налета. Особенно быстро этот процесс происходит в трубах с горячей водой.
Далее приведена таблица приближенных значений которая создана для облегчения определения пропускной способности труб внутриквартирной разводки. В данной таблице не учтено уменьшение пропускной способности за счет появления осадочных наростов внутри трубы.
Таблица пропускной способности труб для жидкостей, газа, водяного пара.
Вода городского водопровода
Вода трубопроводной магистрали
Вода системы центрального отопления
Вода напорной системы в линии трубопровода
Масло линии трубопровода
Масло в напорной системе линии трубопровода
Пар в отопительной системе
Пар системы центрального трубопровода
Пар в отопительной системе с высокой температурой
Воздух и газ в центральной системе трубопровода
Чаще всего, в качестве теплоносителя используется обычная вода. От ее качества зависит скорость уменьшения пропускной способности в трубах. Чем выше качество теплоносителя, тем дольше прослужит трубопровод из любого материала (сталь чугун, медь или пластик).
Расчет пропускной способности труб.
Для точных и профессиональных расчетов необходимо использовать следующие показатели:
- Материал, из которого изготовлены трубы и другие элементы системы;
- Длина трубопровода
- Количество точек водопотребления (для системы подачи воды)
Наиболее популярные способы расчета:
1. Формула. Достаточно сложная формула, которая понятна лишь профессионалам, учитывает сразу несколько значений
Основные параметры, которые принимаются во внимание – материал труб (шероховатость поверхности) и их уклон
2. Таблица. Это более простой способ, по которому каждый желающий может определить пропускную способность трубопровода. Примером может послужить инженерная таблица Ф. Шевелева, по которой можно узнать пропускную способность, исходя из материала трубы.
3. Компьютерная программа. Одну из таких программ легко можно найти и скачать в сети Интернет. Она разработана специально для того, чтоб определить пропускную способность для труб любого контура. Для того что узнать значение, необходимо ввести в программу исходные данные, такие как материал, длина труб, качество теплоносителя и т.д.
Следует сказать, что последний способ, хоть и является самым точным, не подходит для расчетов простых бытовых систем. Он достаточно сложен, и требует знания значений самых различных показателей. Для расчета простой системы в частном доме лучше воспользоваться таблицами.
Пример расчета пропускной способности трубопровода.
Длина трубопровода – важный показатель при расчете пропускной способности Протяженность магистрали оказывает существенное влияние на показатели пропускной способности. Чем большее расстояние проходит вода, тем меньшее давление она создает в трубах, а значит, скорость потока уменьшается.
Приводим несколько примеров. Опираясь на таблицы, разработанные инженерами для этих целей.
Пропускная способность труб:
- 0,182 т/ч при диаметре 15 мм
- 0,65 т/ч с диаметром трубы 25 мм
- 4 т/ч при диаметре 50 мм
Как можно увидеть из приведенных примеров, больший диаметр увеличивает скорость потока. Если диаметр увеличить в 2 раза, то пропускная способность тоже возрастет. Эту зависимость обязательно учитывают при монтаже любой жидкостной системы, будь то водопровод, водоотведение или теплоснабжение. Особенно это касается отопительных систем, так как в большинстве случаев они являются замкнутыми, и от равномерной циркуляции жидкости зависит теплоснабжение в здании.
Использование таблицы Шевелёва
Решить проблему, связанную с определением гидравлического уклона, используя калькулятор, можно полностью с помощью таблицы гидравлического расчёта труб водопровода, разработанной Шевелёвым Ф.А. В ней приведены данные для разных диаметров, материалов и скоростей потока. Помимо этого, в таблице содержатся поправки, относящиеся к старым трубам. Но здесь следует уточнить один момент: ко всем типам полимерных трубных изделий возрастные поправки не применяются. Структура поверхности обычного или сшитого полиэтилена, полипропилена и металлопластика не меняется в течение всего периода эксплуатации.
Из-за большого объёма таблицы Шевелёва, полностью публиковать её нецелесообразно. Ниже приведена лишь небольшая выдержка из этого документа для трубы из пластика диаметром 16 миллиметров.
Таблица 6
| Скорость, м/сек | Расход литр/сек | Гидравлический уклон для трубопровода длиной 1000 метров (1000i) |
| 1,50 | 0,17 | 319,8 |
| 1,41 | 0,16 | 287,2 |
| 1,33 | 0,15 | 256,1 |
| 1,24 | 0,14 | 226,6 |
| 1,15 | 0,13 | 198,7 |
| 0,88 | 0,1 | 124,7 |
| 0,90 | 0,09 | 103,5 |
| 0,71 | 0,08 | 84 |
При анализе результатов расчёта падения напора необходимо учитывать, что большая часть сантехприборов требует для нормальной работы наличие избыточного давления определённой величины. В СНиПе, принятом 30 лет назад, приводятся цифры для уже устаревшей техники. Более современные модели бытового и санитарного оборудования требуют для нормальной работы, чтобы избыточное давление составляло не менее 0,3 кгс/см2 (или 3 метра напора). Однако, как показывает практика, закладывать в расчет лучше немного большее значение данного параметра – 0,5 кгс/см2.
Нормальная работа сантехприборов обеспечивается избыточным давлением в трубопроводе
Примеры
Для лучшего усвоения информации ниже приведён пример гидравлического расчёта пластикового водопровода. В качестве исходных принимаются следующие данные:
- диаметр – 16,6 миллиметров;
- длина – 27 метров;
- максимально допустимая скорость потока воды – 1,5 м/сек.
Гидравлический уклон длины 1000 метров равен (берём значение из таблицы) 319,8. Но поскольку в формулу расчёта падения напора необходимо подставить не 1000i, а просто i, этот показатель необходимо разделить на 1000. В результате получим:
319,8:1000=0,3198
Для хозяйственно-питьевого водопровода коэффициент К принимается равным 0,3.
При расчетах важно принимать во внимание назначение водопровода
После подстановки этих значений, формула будет выглядеть так:
Р =0,3198×27×(1+0,3)= 11,224 метра.
Таким образом, на концевом сантехприборе избыточное давление, равное 0,5 атмосферы, будет продуцироваться при давлении в трубопроводе системы водоснабжения 0,5+1,122=1,622 кгс/см2. А поскольку давление в магистрали, как правило, не опускается ниже отметки 2,5 – 3 атмосфер, это условие вполне выполнимо.
Типовые значения скорости
Существуют рекомендованные значения скорости водяного потока в трубах водоснабжения, которые зависят от материала, из которого водопроводные трубы изготовлены, новые они или уже были в эксплуатации. Вот несколько зависимостей, которые помогут сделать правильный выбор.
Скорость в стальной трубе, м/сек
новая
старая
50
22
0,7
0,062
100
11
0,74
0,068
200
7,6
0,82
0,076
Скорость напрямую зависит и от диаметра труб. При этом любые жидкости, движущиеся по трубам, подчиняются законам физики. В водопроводе эти законы стремятся остановить движение воды. Сила, которая к этому прикладывается, называется силой сопротивления. Она ведет к потерям напора, а соответственно и к снижению скорости.
Обычно формулу скорости потока воды в трубопроводах, как таковую, не применяют нигде. Потому что нет смысла рассчитывать то, что уже доказано и находится в свободном доступе в таблицах. Ее принимают, как стандартную рекомендованную величину.
Сам параметр скорости потока воды в трубопроводах применяют для расчета нескольких характеристик водопроводной сети. К примеру, при расчете расхода воды или выбора диаметра труб.
