Сколько квт в 1 секции чугунного радиатора: преимущества, расчеты

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

блока окон «Вид радиатора»;
десяти строк ввода данных;
блока окон «Тип подключения»;
четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения

После этого появится следующая информация:

Количество секций, в штуках.
Тепловые потери помещения, в ваттах.
Удельные теплопотери помещения, в Вт/м2.
Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают

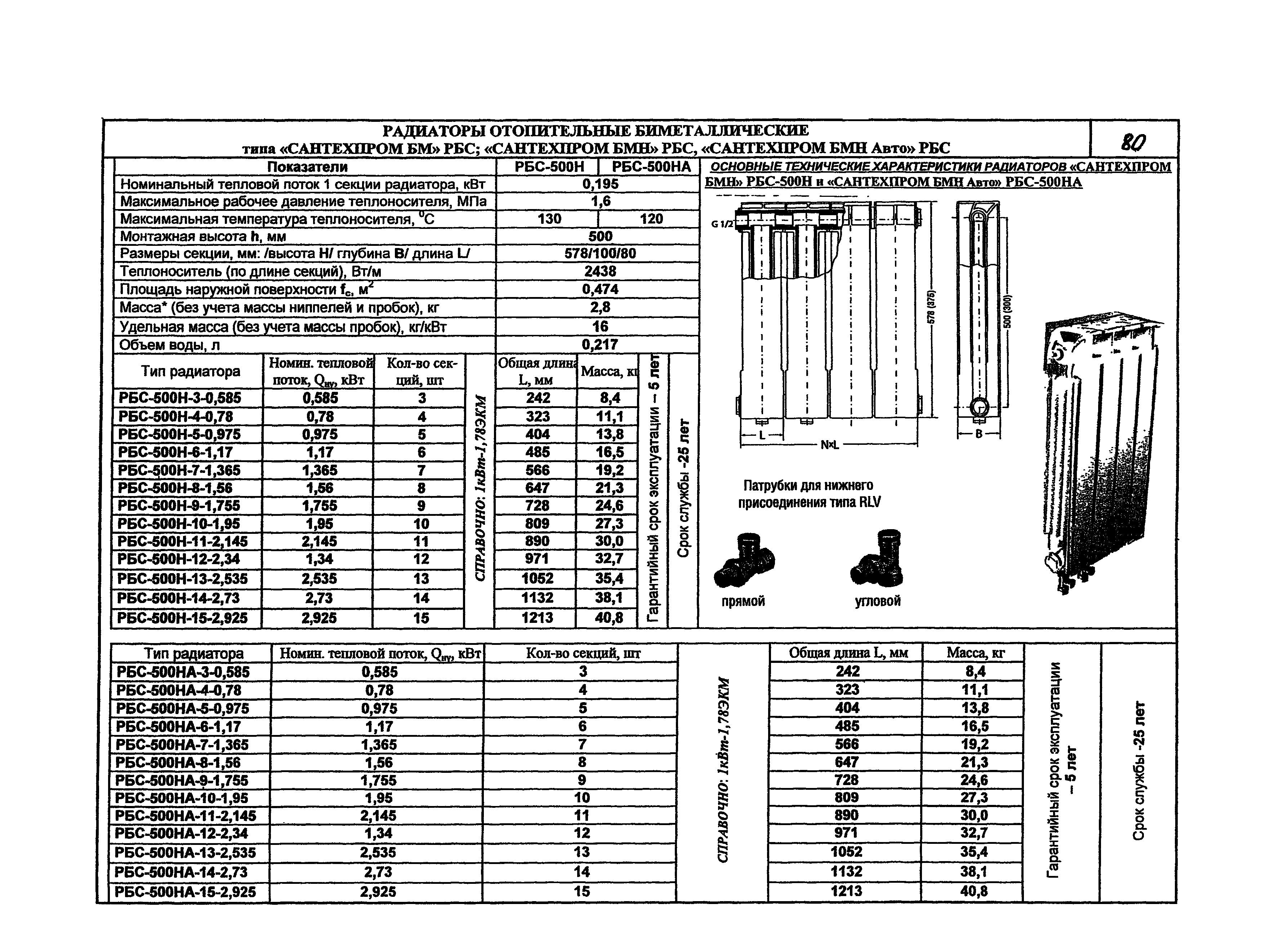

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов

Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Основные виды

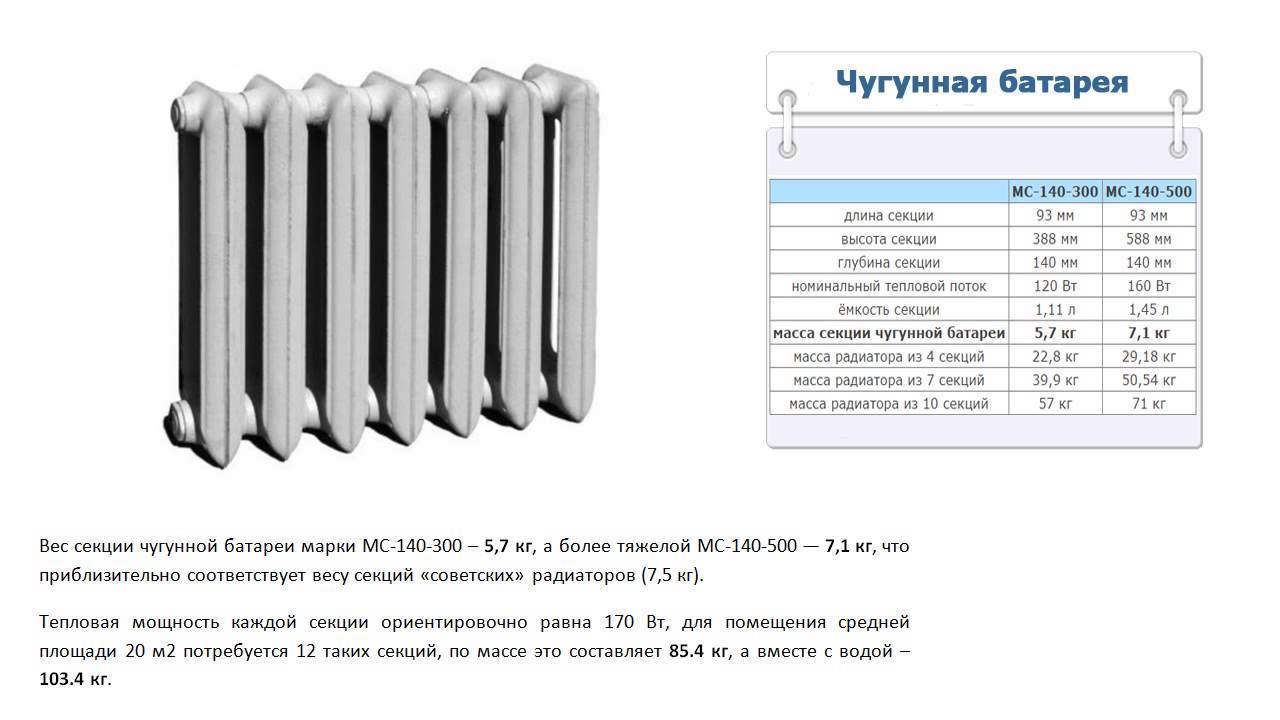

Чугунные радиаторы М-140

Радиаторы типа М-140 имеют довольно простую конструкцию и легки в обслуживании. Материал, использующийся при их изготовлении — чугун. Он имеет высокую стойкость к коррозийным процессам и может использоваться с любым теплоносителем. Невысокий уровень гидравлического давления позволяет использовать радиаторы, как для гравитационной, так и для принудительной системы циркуляции теплоносителя. Высокий порог противодействия гидравлическим ударам позволяет эксплуатировать их как в двухэтажных, так и в девятиэтажных зданиях. Плюсы М-140 — легкость в обслуживании, надежность, длительный срок службы и низкая стоимость.

Чугунные радиаторы МС-140-500

Широко используются для обогрева строений с t теплоносителя в пределах 1300С и давлением 0,9 МПа. Ёмкость одной полости — 1,45л, объём обогреваемой площади — 0,244 квадратных метра. Материал, используемый для изготовления секций — СЧ-10 (серый чугун).

Чугунные радиаторы МС-140-300

Радиаторы, используемые для прогрева помещений с низкими подоконниками и давлением 0,9 Мпа. Ёмкость полости — 1,11л. Вес полости с учетом комплектующих — 5700 г. Сила расчетного теплового потока — 0,120 кВт.

Чугунные радиаторы МС-140М-500-09

Радиаторы этой модели используются для разных помещений с t теплоносителя до 1300С и давлением 0,9 мПа. Масса одной полости — 7100 г. Используемый для изготовления материал — серый чугун. S нагрева одной полостью — 0,244м2.

Порядок расчета количества секций

Существуют разные методики выполнения технических расчетов радиаторов. Точные алгоритмы позволяют производить вычисления с учетом многих факторов, включая размеры и размещение помещения в здании. Также можно воспользоваться упрощенной формулой, которая позволит узнать искомое значение с достаточной точностью. Итак, рассчитать количество секций можно, умножив площадь помещения на 100 и полученный результат разделив на мощность секции чугунного радиатора в ватах.

При этом специалисты рекомендуют:

в том случае, когда итогом стало дробное число, округлять его в большую сторону. Запас по теплу лучше, чем его недостаток;
когда в комнате насчитывается не одно, а несколько окон, установить две батареи, разделив между ними необходимое количество секций. В результате не только увеличивается срок эксплуатации радиаторов, но и их ремонтопригодность. Батареи станут хорошей преградой для холодного воздуха, поступающего от окон;
при высоте потолка в комнате более 3-х метров и наличии двух внешних стен с целью компенсации потерь тепла желательно добавить пару секций и тем самым увеличить мощность чугунного радиатора отопления.

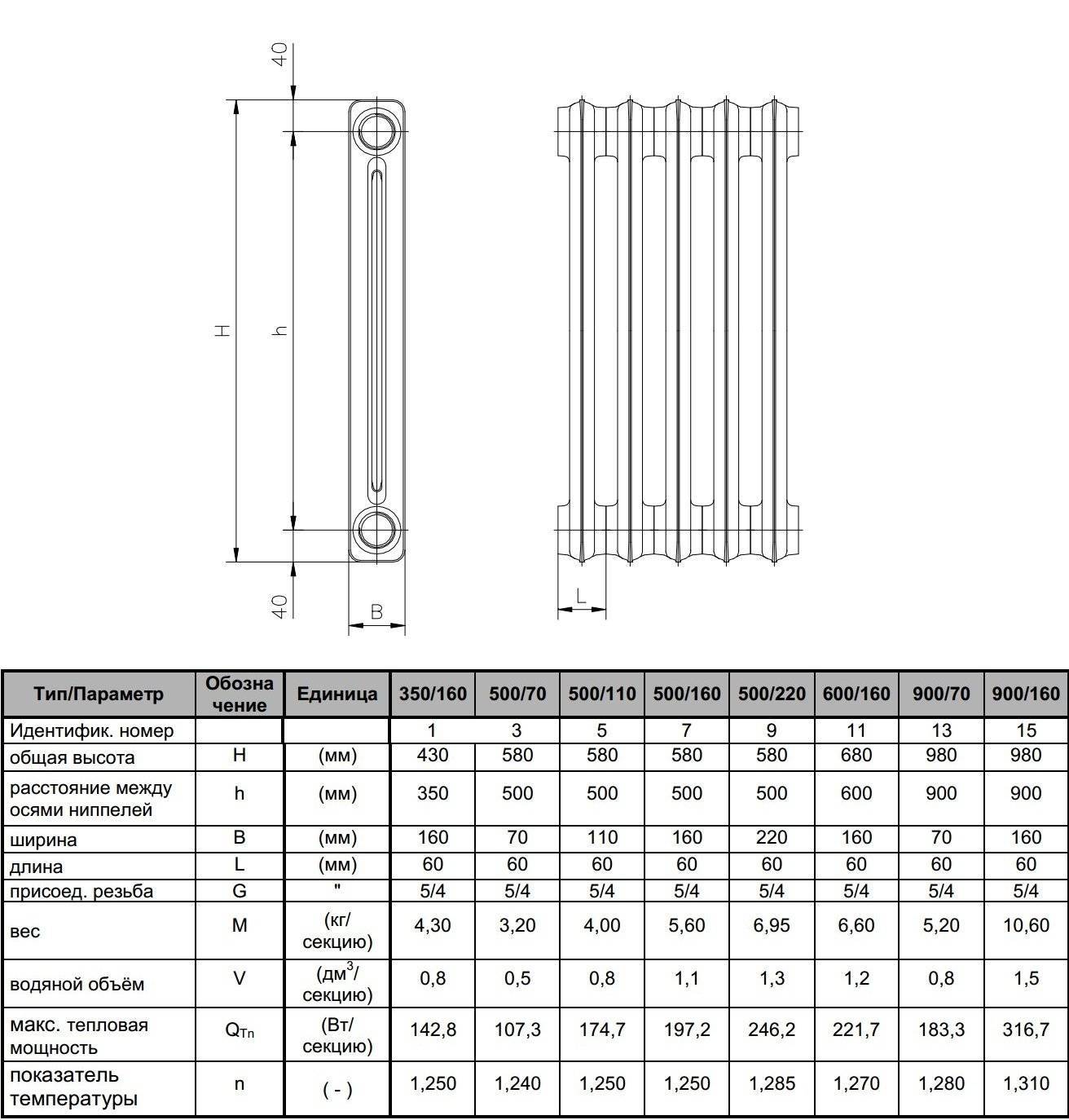

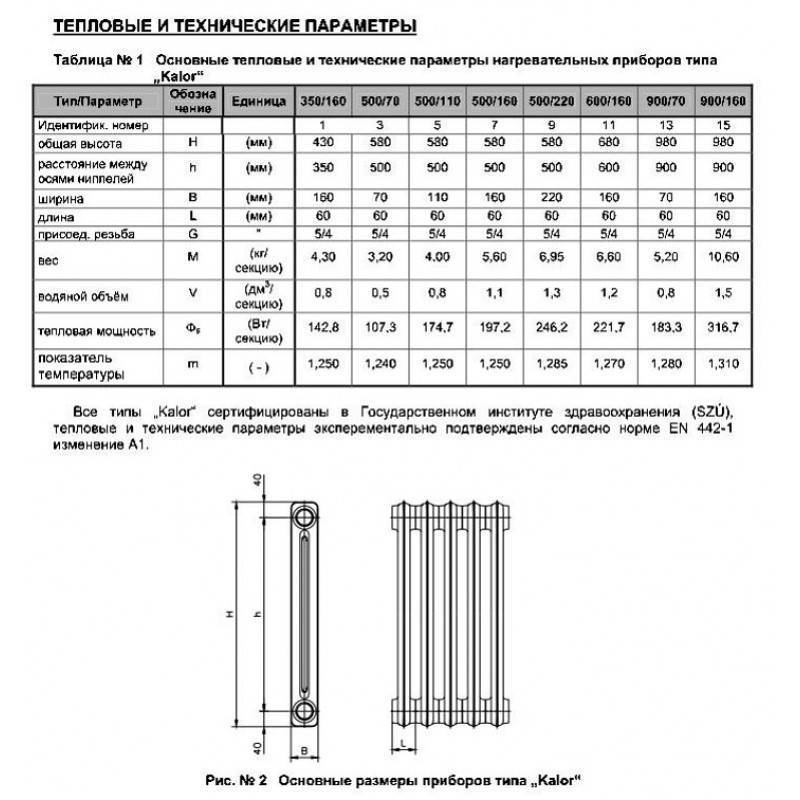

Технические характеристики чугунных радиаторов

Чугунные батареи изготавливаются посредством такого метода, как литье. Чугунный сплав, в первую очередь, выделяется тем, что он обладает однородным составом. Такие радиаторы лучше всего подходят для систем отопления автономного типа или для центральных отопительных систем. Можно выбрать разные размеры чугунных радиаторов отопления.

Среди достоинств чугунных радиаторов можно выделить следующие:

Устойчивость к воздействию коррозии. Чугун – это такой материал, который практически не подвергается влиянию коррозии. Подобные радиаторы отопления способны выдержать высокую температуру теплоносителя, до +150 градусов.
Чугунные радиаторы можно использовать для теплоносителя любого качества. Их можно использовать даже для тех систем, в которых используется теплоноситель с высоким содержанием различных щелочей. Чугун – это такой материал, который не так уж и легко поцарапать или растворить.
Чугунные батареи изготавливаются со стенками большой толщины. Благодаря этому подобные приборы способны прослужить такой длительный период времени. Чугунные батареи можно использовать как для открытых отопительных систем, так и для тех систем, которые опорожняют время от времени. Например, радиаторы из стали в подобных условиях уже после 2-3 лет начнут покрываться ржавчиной или даже могут лопнуть.

Чугунные батареи имеют толстые стенки

Чугунные батареи выделяются отличными теплоаккумулирующими свойствами. Если пройдет час с того момента, как отключится отопление, чугунный радиатор будет излучать около 30% тепла. Если сравнивать чугунные радиаторы с другими типами, то теплоотдача чугунных радиаторов отопления будет в несколько раз. Чугунные радиаторы идеально подойдут для таких систем, в которых нагрев теплоносителя является нерегулярным.
У чугунных радиаторов довольно большое сечение. Это способствует тому, что их чистку необходимо проводить не так уж часто.
Чугунные радиаторы обладают самым продолжительным сроком службы. Производители подобных устройств несколько скромничают, когда указывают срок службы чугунных батарей отопления. Исходя из того, что указывают производители, чугунные радиаторы должны прослужить от 10 до 30 лет, однако подобные отопительные приборы нередко служили своим хозяевам и полвека. Если использовать теплоноситель хорошего качества, то чугунный радиатор вполне может отпраздновать и свое столетие.

Площадь поверхности чугунного радиатора отопления немного уменьшается из-за секционности. Площадь чугунного радиатора отопления будет немного меньше алюминиевого и других. По данному показателю такие радиаторы уступают не только алюминиевым или биметаллическим, но и стальным приборам. Если вы живете на одном из верхних этажей, а в лифте запрещается перевозить подобные предметы, то транспортировка такого радиатора в квартиру будет крайне тяжелым мероприятием.

Чугунные радиаторы характеризуются большим весом

Еще один недостаток состоит в том, что, по сравнению с биметаллическими радиаторами, они не способны выдержать высокое рабочее давление. К сравнению, чугунные батареи выдерживают давление до 15 атмосфер, тогда как биметаллические приборы выдерживают и 40 атмосфер.

Как рассчитать объем комнаты?

Если учитывать тепловой поток комнаты, но нужно определять не ее площадь, а объем. Объем умножается на величину теплового потока комнаты, а полученный параметр делится на 160 Вт, то есть мощность одной секции.

Объем комнаты также следует считать, если потолок в ней выше 3 метров. В этом случае расчеты должны исходить из того, что на обогрев одного кубического метра воздуха требуется 40 Вт мощности батареи.

Если комната находится в угловой части здания, на первом или последнем этаже панельного дома или в ней больше одного окна, то требуемую для отопления мощность следует умножить на коэффициент 1,2.

Необязательно, чтобы требуемое количество секций было в одной батарее. Если их нужно много, то можно просто установить в разных частях комнаты несколько небольших радиаторов. Так тепло будет распределяться по комнате гораздо эффективнее и нагрузка на стены будет меньше.

Перед покупкой и монтажом чугунной батареи для отопления квартиры или дома обязательно посчитайте необходимое количество секций. И помните, что в этом случае лучше перестраховаться, чем купить радиатор недостаточной мощности.

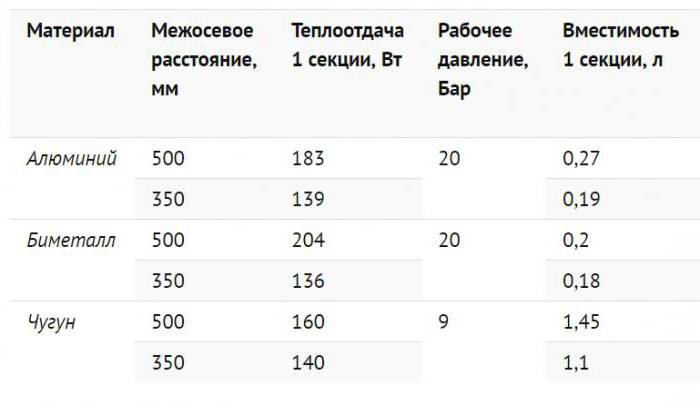

Тепловая отдача современных моделей

1. Радиаторы из чугуна

Тепловая отдача: Сегменты радиаторов из чугуна имеют мощность в диапазоне от 75 до 200 Вт каждый, в зависимости от размера. В среднем, один радиатор длиной 1 метр имеет примерно 120-150 Вт тепловой мощности.

Преимущества: Радиаторы из чугуна имеют высокую теплопроводность и эффективно передают тепло воздуху в комнате. Они также могут сохранять тепло долгое время после выключения системы отопления и медленно остывают.

Недостатки: Радиаторы из чугуна тяжелы и сложны в установке. Они также могут быть подвержены коррозии и требуют регулярного обслуживания.

2. Алюминиевые радиаторы

Тепловая отдача: Алюминиевые радиаторы имеют мощность в диапазоне от 80 до 160 Вт каждый, в зависимости от размера. В среднем, один радиатор длиной 1 метр имеет примерно 100-130 Вт тепловой мощности.

Преимущества: Алюминиевые радиаторы легкие и просты в установке. Они быстро разогреваются и легко регулируются. Они также могут иметь более современный дизайн и меньше подвержены коррозии, чем радиаторы из чугуна.

Недостатки: Алюминиевые радиаторы менее эффективно передают тепло, чем радиаторы из чугуна. Они также могут стать шумными при работе системы отопления.

Отличие импортных батарей от отечественных

Качество материалов и дизайн

Одним из основных отличий импортных батарей от отечественных является качество материалов и дизайн. Импортные модели, как правило, выполнены из более прочных и долговечных материалов, таких как высококачественный чугун или нержавеющая сталь.

Кроме того, импортные модели могут иметь более современный и оригинальный дизайн, что может быть важно при выборе батарей в интерьере помещения

Эффективность и экономия

Импортные батареи также отличаются более высокой эффективностью и экономичностью. Это достигается за счет использования более современных технологий, которые позволяют более эффективно передавать тепло в помещении.

Это может привести к экономии на расходах на отопление и сокращению счетов за электроэнергию или газ.

Цена

Однако, необходимо иметь в виду, что цена на импортные батареи может быть выше, чем на отечественные модели. Это связано как с более высоким качеством материалов и технологиями, так и с дополнительными расходами на транспортировку и таможенную пошлину.

В то же время, отечественные батареи могут быть более доступны в цене, но их качество и эффективность могут быть менее высокими.

Вывод

При выборе батарей для отопления помещений необходимо учитывать различные факторы, такие как качество материалов, эффективность, дизайн и цена. Импортные модели могут иметь преимущества, но стоимость на них может быть выше.

Отечественные модели, в свою очередь, могут быть более доступны в цене, но при этом не обладать такими высокими характеристиками, как импортные. Итоговый выбор зависит от потребностей и предпочтений каждого покупателя.

Достоинства чугунных батарей

Чугунные радиаторы не подвержены коррозии, поэтому служат дольше алюминиевых или стальных

К достоинствам чугунных батарей относят следующие свойства:

стойкость к коррозии, совершенно не опасной для чугуна;
высокий показатель по тепловой инертности;
приемлемая цена и возможность увеличения количества секций;
долговечность изделий.

При взаимодействии с теплоносителем внутренние поверхности чугуна покрываются особым налетом типа «сухой ржавчины», препятствующим коррозии. Особенности материала и достаточная толщина стенок позволяют использовать в чугунных радиаторах теплоносители любого качества. Чугун практически не изнашивается со временем от разрушающего воздействия химических примесей и агрессивных сред.

Чугунные батареи привлекательны тем, что имеют свойство аккумулировать тепло, а затем отдавать его при отключении отопления или снижении температуры теплоносителя. К достоинствам изделий из чугуна также относят возможность наращивания или снятия несколько рабочих секций, простоту обслуживания и установки.

Способы расчета площади покрытия краской

Найти нужную информацию о площади покрытия краской можно в техническом описании к модели. Обычно для отечественного оборудования ее указывают как «площадь обогрева» или иначе, если это импортный радиатор.

Самым ходовым типом отопительного устройства является МС-140. Это классика для большинства квартир старой постройки. Длина одной секции — 9,3 см, высота — 58,8 см. Площадь составляет 0,24 м². Исходя из этого, можно узнать общую площадь батареи. Площадь секции умножают на их количество. В итоге получают число, равное площади окрашиваемой поверхности чугунного радиатора. Результат лучше всегда округлять и учитывать расход краски с небольшим запасом для кранов, муфт, переходников и т.д.

Более современная или модифицированная модель отопительного устройства имеет площадь окраски чугунных радиаторов примерно 0,208 м 2 . Соответственно, красящего материала понадобится меньше.

Сейчас на многих интернет-сайтах есть специальный онлайн-калькуляторы. С их помощью можно самостоятельно высчитать необходимый показатель. Для этого нужно лишь внести в соответствующие строки следующие параметры:

маркировку радиатора по технической документации;
количество секций, их длина и высота.

После этого программа произведет нужные расчеты площади окраски и выдаст искомый результат.

Как видите высчитать площадь батарей отопления для покраски совсем не трудно. После этого можно с уверенностью приступать к реконструкции одного из главных интерьерных элементов.

Разновидностей отопительного оборудования множество — это радиаторы стальные, алюминиевые, металлические, биметаллические, чугунные, каждая секция радиатора имеет свои характеристики — у всех из них есть как свои достоинства, так и недостатки.

ООО «Отопительные приборы», производящее чугунные восстановленные радиаторы, в своей продукции сохраняют все стандартные характеристики, которые отвечают ГОСТу 31311-2005. Выпускаемая продукция отличается прежде всего более низкой стоимостью по сравнению с аналогичной продукцией.

Каждая секция радиатора обладает тепловой мощностью в 160 Вт. В помещение поступает длинноволновое тепловое излучение, которое от общего потока тепла составляет 35%, за счет чего идет равномерное прогревание нижней части, а возникающая конвенция с помощью других 65% от теплового потока не дает подняться высокой температуре в верхней части помещения.

Коррозийная стойкость чугуна позволяет говорить о повышенной долговечности чугунных радиаторов. Чугунные отопительные радиаторы могут эксплуатироваться до 50 лет, что также не является для них пределом. Системы с гравитационной циркуляцией могут использовать такие радиаторы.

Недостатки у отопительных чугунных батарей:

Производство и монтаж таких батарей — достаточно трудоемкий процесс, вес секции превышает 7 кг. Нельзя скорректировать величину теплоотдачи радиатора с помощью головок терморегуляции, это происходит из-за того, что у чугуна большая теплоемкость, а у секций большая вместимость. Повышенная теплоемкость позволит сохранить тепло на определенный срок даже после того как отопление будет отключено.

Отопительные чугунные радиаторы серии МС-140-500 — они отапливают жилые, общественные здания, производственные помещения, теплоноситель имеет температуру до 130 градусов С, рабочее избыточное давление в пределах 0,9 МПа.

Чугунный радиатор — секционного двухканального типа. Секция имеет длину — 93 мм, высота радиатора — 588 мм, а глубина составляет — 140 мм. Одна секция имеет площадь поверхности нагрева, равную 0,244 м2, номинальный поток тепла — 0,160 кВт. Одна секция имеет емкость — 1,45 л. и массу с учетом ниппелей и пробок в 7,1 кг. Ниппельное отверстие имеет резьбу — G1 1/4.

Серия МС-140-300 чугунных отопительных радиаторов — предназначена для отопления зданий как жилых, общественных и производственных, имеющих небольшую высоту подоконников, температура теплоносителя составляет — 130 градусов С, рабочее избыточное давление — 0,9 МПа.

Технические характеристики радиатора:

Радиатор секционного двухканального типа. Секция имеет длину — 93 мм, высота составляет — 388 мм, глубина — 140 мм. Тепловой поток имеет номинальное значение — 0,120 кВт, а емкость одной секции составляет — 1,11л., масса — 5,7 кг. Ниппельное отверстие с резьбой — G1 1/4.

Отопительные чугунные радиаторы МС-90-500 — отапливают производственные, общественные, жилые помещения. Их технические параметры:

Секционный двухканальный тип. Секция имеет длину — 78 мм, высоту — 571 мм, ее глубина — 90 мм. Тепловой поток — 0,160 кВт. Емкость одной секции составляет — 1,45 л. Резьба ниппельного отверстия — G 1/4-В.

Количество кВт одного сегмента радиатора из чугуна

Популярный материал: чугун

Чугун — один из самых популярных материалов для изготовления радиаторов отопления. Этот материал имеет высокую теплоемкость, что позволяет равномерно распределять тепло по всей поверхности радиатора. Кроме того, чугунный радиатор обладает высокой прочностью и долговечностью.

Количество кВт одного сегмента радиатора из чугуна может варьироваться в зависимости от производителя и модели. Обычно один сегмент радиатора из чугуна имеет мощность от 1600 до 2000 Вт. Это означает, что для обогрева помещения площадью 20-25 квадратных метров потребуется один сегмент радиатора.

Стоит отметить, что количество кВт одного сегмента радиатора из чугуна может быть разным в зависимости от температуры обогрева и изоляции помещения. Если помещение плохо изолировано, нужно выбрать радиатор более большой мощности, чтобы компенсировать потери тепла.

В целом, при выборе радиаторов для отопления помещения необходимо учитывать не только количество кВт, но и другие параметры, такие как размеры, конструкция и материал.

Способы расчетов

Наиболее упрощенный способ расчета мощности батарей – умножить площадь помещения на усредненное значение мощности радиатора для стандартного обогрева 1 кв.м., а именно – 100 Вт. Имеем формулу: Q = S × 100.

Например, если площадь обслуживаемой комнаты 15 кв.м, то для ее комфортного обогрева понадобится тепловая отдача в 1500 Вт или 150 кВт. Дабы определить количество секций, следует разделить выведенный результат на тепломощность одной радиаторной секции.

Предыдущий расчет справедлив только для комнат со стандартным потолком 2,7 м в высоту. Если же помещение выше, нужно умножить его площадь на высоту и на средний показатель тепломощности для обогрева 1 куб.м. объема помещения, а именно – на 41 Вт для панельного или на 34 Вт для кирпичного дома. Имеем формулу: Q = S × h × 41 (34).

Например, если площадь комнаты в панельной высотке составляет 15 кв.м., а потолок достигает в высоту 3 м, то для обогрева понадобится теплоотдача радиаторов 1845 Вт или 185 кВт.

Пользуясь упрощенными методиками, будьте готовы к неприятным «сюрпризам» – к тому, что установленные батареи с вроде бы правильно рассчитанной мощностью на практике не смогут обеспечивать необходимый обогрев. Причина этому – целый спектр особенностей, которые вышепредложенные формулы попросту не учитывают. Вот почему, если вы заинтересованы в максимально точных расчетах, рекомендуем вам пользоваться более серьезной формулой: Q = S × 100 × А × В × С × D× Е × F × G × H × I, где S – площадь, 100 – общепринятые 100 Вт на квадратный метр.

Все остальные коэффициенты являются выражением разного рода особенностей радиаторов и отапливаемых помещений – разберем их далее по порядку.

Чтобы максимально точно высчитать объем радиаторов — воспользуйтесь формулой

Что влияет на теплоотдачу?

При выборе модели обогревателя нужна таблица мощности стальных радиаторов, которую потребителям должен предоставлять производитель или продавец-консультант.

Так же следует учесть несколько нюансов, которые им присущи:

Перед покупкой новых батарей отопления следует поинтересоваться, какая температура теплоносителя в системе. Чем она горячее, тем выше будет нагрет радиатор, а значит, и теплоотдача будет больше. Узнав точную температуру, нужно сравнить ее с показателями выбранной модели, которые указываются в техпаспорте. Для безопасной и эффективной работы они должны совпадать.
Размер радиатора имеет значение. Чем он больше, тем дольше в нем находится носитель, а от этого горячее становятся его стенки.
Теплопроводность материала так же важна. В данном случае речь идет о листовой стали не более 1.5 мм толщины, что указывает на способность быстро нагреваться.

Из таких нюансов складывается мощность панельных радиаторов, поэтому при ее расчете следует учитывать все их параметры.
