Схемы и устройство автоматических шкафов управления вентиляцией

Щит управления вентиляцией

Главным элементом «автоматики» вентиляционного комплекса является щит управления вентиляцией (ЩУВ), который концентрирует в одном месте всю информацию о состоянии структурных элементов системы (вентиляторов, фильтров, задвижек, воздуховодов и пр.). Через него происходит настройка параметров работы, управление режимами, запуском и остановкой рабочего цикла. Используя функционал такого щита, можно оперативно настраивать комфортные условия среды в помещениях, максимально удаленных друг от друга. Это не только упрощает задачу, но и снижает энергозатраты за счет сбалансированной работы всей системы.

Требования к устройству

Существует множество разнообразных моделей ЩУВ, стоимость которых зависит от размаха возможностей, уровня защиты корпуса и степени интеграции с современными компьютерными системами.

Немалое значение имеет эргономика конструкции, ведь для пользователя наибольшее значение имеет простота управления, функциональность и безопасность (как для обслуживающего персонала, так и для обычных людей, находящихся в помещении).

Руководствуясь этим, к ЩУВ предъявляют два основных требования:

• Во-первых, щит должен охватывать элементы управления всей работающей сети, причем для наиболее важных узлов нужно предусмотреть переход на ручное управление.
• Во-вторых, на щите обязательно должны присутствовать индикаторы с показателями состояния отдельных работающих элементов системы. В зависимости от стоимости модели, это может быть обычная световая индикация, табло с цифровыми данными или подключение к компьютеру с отслеживанием всех показателей на мониторе.

В любом случае, интерфейс современного щита управления максимально прост и доступен пониманию. Специальная подготовка персонала не требуется. Автоматика сама осуществляет контроль за работой всех блоков и узлов:

• следит за точностью поддержания заданных параметров;
• с помощью устройства плавного запуска и частотного преобразователя мягко изменяет производительность и режим работы в ответ на поступившие сигналы от датчиков;
• обеспечивает слаженность действий всего вентиляционного комплекса;
• формирует защиту от скачков напряжения и перегрева оборудования;
• сигнализирует о возможных неполадках и позволяет быстро идентифицировать авариный участок системы;
• максимально экономит расход электроэнергии (установка автоматики способна снизить затраты энергии на 50-70%).

Набор функций может несколько видоизменяться по запросу заказчика. Так, наличие устройства плавного запуска и преобразователя частот актуально только для систем с повышенными требованиями к надежности и безопасности.

Большой популярностью пользуются щиты управления, оборудованные выносными пультами. Несмотря на высокую стоимость, такие системы значительно упрощают процесс контроля над вентиляционной техникой и позволяют делать это в специально предназначенном для этого безопасном помещении.

Применение шкафов управления вентиляцией

Использование ШУВ является наиболее эффективным способом обеспечения контроля над системами, имеющими сложную структуру и большую протяженность. С помощью данного оборудования создается централизованный пост, позволяющий персоналу управлять различными приборами и своевременно выявлять аварийные ситуации.

Приборы выпускаются в нескольких модификациях, определяющих их сферу применения:

• Общеобменные. Обеспечивают регулировку рабочих параметров систем вентиляции и их отдельных элементов. Применяются для автоматизированного управления приточными установками, вытяжными приборами, а также различными системами воздухообмена.
• Противопожарные. Применяются для контроля состояния и работы воздушных магистралей защитной системы. Позволяют эффективно управлять электроприводами вентиляторов дымоудаления, огнезадерживающими клапанами, устройствами подпора воздуха.

Вентиляция в гардеробной комнате

Первое, что надо понять: вентиляция – это движение воздуха. Оно может быть естественным или принудительным. При этом воздух должен удаляться из помещения с определенной скоростью, которая называется воздухообмен. Этот параметр именно для гардеробных равен 1-1,5 объема помещения. К примеру, если площадь комнаты равна 9 м² (а это 3х3), высота потолков 3 м, то объем равен 9х3=27 м³. То есть, за один час из него должно выветриваться минимум 27 м³ воздушной массы.

Теперь о движении воздуха. Для него должен быть вход и выход за пределы помещения (чаще на улицу). Вход можно обеспечить из соседних комнат или с улицы. Первый вариант проще, потому что даже оставленные зазор между дверным полотном и полом, равный 3-5 см, обеспечит достаточный приток воздуха. Сегодня чаще так и поступают. Как варианты:

• отверстия в двери у пола,
• в полу, если гардеробная располагается не на первом этаже (воздух будет поступать из нижних комнат),
• в стене около двери.

Что касается выхода, то тут сложнее. Во-первых, надо отметить, что выход должен располагаться на противоположной стене от места расположения входных отверстий. Во-вторых, его делать надо под потолком.

Есть два варианта организации выходного проема:

1. Вентиляционный канал, который соединяется с вентшахтой дома.
2. Отверстие в стене, выходящее на улицу.

Но, организуя вентиляцию, надо учитывать еще один момент – есть ли в этом помещении окно или его нет.

При наличии окна

Многие считают так, что если в гардеробной есть окно, то отток воздуха организовывать не надо. Но все будет зависеть от того, какое окно установлено. Если это современное пластиковое или деревянное изделие, в котором предусмотрены резиновые прокладки, обеспечивающие полную герметизацию конструкции, то вентиляцию делать надо.

Если это старое деревянное окно, не соответствующее современным требования, то есть, в нем есть щели и зазоры, через которые воздушные массы будут проникать в помещение, то можно говорить о каком-то естественном оттоке воздуха. Хотя таких ситуаций в домах, где организуется гардеробная, просто нет. Поэтому данную ситуацию можно исключить.

Что касается современных окон, то сегодня производители предлагают устанавливать в них специальные вентиляционные щели, через которые воздух с улицы будет проникать в комнату или удаляться из нее. Неплохой вариант на первый взгляд. Но иногда площади такой щели недостаточно, чтобы обеспечить необходимый воздухообмен.

Можно предложить кардинальный способ – проветривать помещение один-два раза в день, открывая окно.

При отсутствии окна

Если в гардеробной нет окна, тогда принимаются к проведению два варианта, обозначенные выше. Это установка вентиляционного канала или организация отверстия в стене.

Оба варианта себя на практике неплохо показали, но здесь придется учитывать площадь сечения каналов, от которого зависит объем отводящего воздуха. И чем больше помещение, тем должно быть больше площадь сечения. Иногда этого добиться невозможно, поэтому в начале канала надо будет установить вентилятор. Правда, это уже принудительная вентиляционная система. Но она гарантировано обеспечит необходимый воздухообмен, если правильно подобрать вентилятор по производительности. Этот параметр должен быть равен, как минимум, объему комнаты.

Специфика производства и проектирования

Шкафы управления (ШУ) СПДВ производятся фирмами двух видов:

• компаниями, производящими как вентиляционное оборудование, так и оборудование систем автоматического управления вентиляционными системами;
• компаниями, которые не производят вентиляционное оборудование и специализируются на производстве приборов автоматического управления системами, используемыми в зданиях и сооружениях.

Компании первого вида нередко сталкиваются с ситуациями, когда проектировщики нуждаются в серьезной технической поддержке в расчетах при выборе типа вентиляционного оборудования, консультациях по размещению его в здании и выбору конкретных типоразмеров. В этих случаях отработка четкого алгоритма управления СПДВ осуществляется совместно обеими сторонами.

Естественно, после решения всех технических вопросов в спецификации раздела ОВ закладываются модели ШУ СПДВ фирмы, производящей вентиляционное оборудование. Эти шкафы являются информационно и электрически совместимыми с любыми видами взаимодействующих средств пожарной автоматики.

Компании второго вида, как правило, не могут оказать серьезную техническую поддержку при проектировании СПДВ, и им часто приходится ограничиваться производством ШУ СПДВ, которые решают задачу управления СПДВ фрагментарно.

Выпускаются три основные разновидности ШУ СПДВ:

1. шкафы управления вентиляторами;
2. шкафы управления клапанами;
3. комбинированные шкафы управления вентиляторами и клапанами или другими исполнительными устройствами, заполняющими проемы (воротами, дверьми, окнами).

При этом следует иметь в виду, что комбинированные ШУ охватывают управление СПДВ не полностью. Это вызвано тем, что до сих пор не выработаны общепризнанные типовые вентиляционные схемы СПДВ, например для безопасных зон или поэтажных коридоров с компенсирующей подачей наружного воздуха. Поэтому решения принимаются индивидуально, иногда с сомнительной эффективностью получаемых результатов. Отсутствие четкого представления об алгоритмах управления исполнительными устройствами СПДВ препятствует оптимизации состава ШУ и тем более безошибочному созданию общего для системы ШУ.

В данной статье рассматриваются шкафы, которые управляют только основными исполнительными устройствами механической СПДВ – вентиляторами (ШУВ).

Общие технические требования к техническим средствам управления исполнительными устройствами систем противопожарной защиты, к которым относятся вентиляторы СПДВ, содержатся в ГОСТ Р 53325– 2012 “Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний”. ШУВ СПДВ, в соответствии с п. 7.1.6 и п. 7.2.6, являются компонентом пожарного прибора управления (ППУ), состоящего из нескольких модулей.

Несмотря на то что существенно обновленная редакция стандарта ГОСТ Р 53325–2012 действует уже четыре года, многие специалисты, занимающиеся проектированием СПДВ и систем управления ими, еще недостаточно информированы об изменившихся требованиях, порой неправильно толкуют требования стандарта, да и сам стандарт не лишен недостатков.

Данная статья направлена на устранение препятствий, мешающих грамотному использованию стандарта.

Освещение в гардеробной комнате

Гардеробная — это вам не шкаф-купе. Это помещение, в которое можно зайти раздетым и выйти оттуда полностью одетым. Наличие большого количества полок, ящиков и шкафов требует хорошего освещения. Ведь только при ярком свете можно без напряжения увидеть все необходимое и оценить в зеркале сочетаемость подобранной одежды.

Для нормальной освещенности в гардеробной обычно делают многозоновое освещение. Часть светильников располагается на потолке. Если потолок подвесной, подойдут встроенные светильники с большим углом рассеивания. Если потолок обычный — беленый или крашеный, подбирают потолочные светильники или люстры небольшой высоты. Удобны в этом случае модели с поворотными плафонами — пучки света можно направить туда, куда требуется.

Некоторые варианты освещения а гардеробной

Отдельно желательно подсветить зеркало. В этой зоне можно использовать бра или трубчатые светильники. Такие же — длинные и тонкие — можно расположить светильники над трубами, на которых располагаются вешалки, над большими полками. В общем, светильников получается много. Чтобы они не сильно влияли на оплату за электричество лучше всего брать светодиодные. Это могут быть ленты, отрезки, светильники, лампы со стандартным или маленьким цоколем. Форма неважна

Важно то что они «тянут» совсем мало электричества, имеют длительный срок работы и при этом почти не греются

Еще один способ сэкономить — продумать систему освещения на стадии планирования гардеробной, разбив светильники на группы и заведя их на выключатели по отдельности. Какая группа нужна, ту и включаете.

Если искать включатели/выключатели вам не нравится, можно установить детекторы движения. Они будут включать освещение при наличии движения. Тоже довольно удобно и экономно. Но в этом случае надо установить более солидную задержку на отключения света. А то замрете перед зеркалом, например, а свет погаснет.

Преимущества и недостатки различных подходов.

В дополнение к рассмотренному в статье оборудованию, в качестве выводов, рассмотрю плюсы и минусы различных подходов к организации систем противодымной защиты: на основе полнофункциональных мультиустройств, и на основе многокомпонентных блочно-модульных адресных систем.

Недостатки применения блочно-модульных систем.

В статье Типичные проблемы с противопожарными клапанами вентиляционных систем в качестве одной из проблем при управлении клапаном и вентилятором при помощи разных устройств отмечал возможность пуска вентилятора без открытия клапана.

Часто это чревато.

В случае когда и вентилятором и клапанами управляет одно устройство – отслеживание недопустимых ситуаций происходит внутри этого устройства.

Даже первый рассмотренный шкаф с недостатками имеет такую возможность.

Недостатки применения полнофункциональных мультиустройств.

1. Можно предположить наличие самого рассматриваемого недостатка – цены, но выше уже было показано, что цена не обязательно будет выше.
2. Ну и второй по неприятности недостаток – кабельные линии: к каждому клапану нам необходимо тянуть силовой и сигнальный кабель от шкафа управления. В случае с адресными системами все устройства соединяются одной сигнальной адресной линией, а все клапана – одним силовым кабелем.
3. При заказе полнофункционального шкафа структура автоматизации на объекте должна уже быть ясна 100% – а это редкость.

Шкафы управления противопожарным вентилятором, соответствующие нормам.

Эти шкафы имеют все, что необходимо чтобы соответствовать нормам:

1. Шкафы имеют возможность запуска, напряжением 24В, что снимает проблемы с контролем целостности.

2. Имеют режимы работы Ручной/автоматический

3. Шкафы выдают исчерпывающие сигналы диспетчеризации: Работа, Автоматика, Авария.

4. Осуществляется контроль всех цепей в том числе и силовых.

5. Имеется возможность внешнего ручного управления и управления с панели шкафа.

6. Ну и самое главное – сертификат соответствия федеральному закону №ФЗ-123.

Болид.

ШКП-10 14925₽.

Шкаф контрольно-пусковой. Цепей управления клапаном нет и необходимо применение в рамках адресной системы модуля дымоудаления С2000-СП4, стоимостью 2200₽.

Плазма-Т.

ШУВ 11кВт 15332₽.

Шкаф управления трехфазным двигателем насоса/вентилятора мощностью до 11кВт с прямым пуском комплектация DEK, IP31. Цепей управления клапаном нет – тоже надо что-то делать.

Рубеж.

ШУН/В-15-00 прот.R3 29000₽.

Сравнение этого шкафа с другими не совсем корректное, поскольку этот шкаф сам является адресным устройством, то-есть к нему необходимо подключить только один провод адресной линии связи и не нужен прибор или модуль для шлейфов контроля и линии пуска.

Управление и диспетчеризация происходит по адресной сети.

Цепей управления клапаном нет и необходимо применение в рамках адресной системы модуля дымоудаления МДУ-1, стоимостью 2280₽.

Юнитроник.

Шкаф управления (электродвигателем) адресный ШУП-3/ШУП-45 28000р.

Это тоже адресный шкаф управления.

Для управления клапанами требуется модуль адресный управляющий МАКС-УРП за 2380р.

Принудительная вентиляция

Многие спрашивают, как сделать вентиляцию в гардеробной комнате, если естественная циркуляция воздушных масс не является эффективной для создания оптимальных температурно-влажностных характеристик воздушной смеси?

Если архитектура не позволяет обустроить помещение для хранения вещей эффективной естественной вен. системой, то для сохранности вещей необходимо решать вопрос о ее принудительном воздухообмене.Обустройством принудительного проветривания лучше всего заняться еще на этапе проектирования дома. Если для этого нет возможности, то сделать принудительную систему необходимо самостоятельно, учитывая некоторые нюансы.

• Самый простой вариант – это подвести к помещению вытяжной канал от общей вытяжной системы дома установив на его вход вентилятор требуемой производительности. Приток воздушных масс можно организовать при помощи стеновых клапанов.
• Если хоть одна стена гардеробной граничит с улицей, тогда необходимо в верхней ее части сделать сквозное отверстие, и установить в него отрезок пластиковой трубы. Внутрь этой, так называемой гильзы установить вытяжной канальный вентилятор необходимой производительности. С внешней стороны стены на трубу следует установить декоративную решетку. Приток воздуха может быть из жилых помещений с установленными оконными проветривателями.

Бюджетный вариант вентиляции шкафа под обувь:

При подборе производительности вытяжного вентилятора следует руководствоваться тем, что воздухообмен в гардеробной дожжен быть не менее чем полуторакратный. Для того чтобы произвести расчет следует вычислить объем помещения (длина х ширина х высота) и умножить на 1,5. Полученное значение и будет необходимой производительностью вентилятора в час.

Прочитав эту публикацию, вы теперь узнаете, нужна ли вентиляция в гардеробной и несколько самых простых и распространенных способов их реализации.

Виды

Типовой/стандартный шкаф управления вентиляторами дымоудаления, подачи наружного воздуха, содержит блок контроля, запуска от 1 до 4 вытяжных вентиляторов удаления дымовых газов или приточных вентиляторов подпора воздуха.

Поэтому для нормального функционирования установки противодымной защиты необходимо включать в проектную схему как минимум два шкафа для управления вентиляторами дымоудаления и подачи чистого наружного воздуха, а команды на срабатывание противопожарных клапанов подавать от приборов систем сигнализации, установок тушения пожаров.

Многофункциональные, а также нестандартные шкафы/щиты управления противодымной защитой, заказываемые по разработанным проектам систем дымоудаления и подпора воздуха для крупных общественных, производственных строительных объектов, кроме типового набора вышеперечисленного оборудования, содержат в корпусах изделий дополнительные блоки контроля, запуска исполнительных механизмов, электроприводов:

• Огнезадерживающих клапанов, установленных на воздуховодах общеобменной вентиляции объекта защиты.
• Клапанов дымоудаления, являющихся приемными устройствами для летучих, газообразных продуктов процесса горения перед транспортировкой по огнестойким коробам, шахтам для выброса в атмосферу.
• Противопожарных фрамуг.
• Зенитных фонарей, люков дымоудаления.

Виды шкафов управления противодымной защитой по месту установки:

• В пожарных постах, диспетчерских, помещениях охраны, пультовых централизованного наблюдения, где смонтировано оборудование систем безопасности.
• В помещениях, находящихся вне обслуживаемых системами дымоудаления пожарных отсеков объекта защиты.

Уточнения:

Шкаф противодымной вентиляции – когда управление осуществляется из многофункционального шкафа не только дымоудалением, но и подпором воздуха, противопожарными клапанами.

Но, если шкаф управляет только 1 вентилятором дымоудаления, 1 огнезадерживающим клапаном – это шкаф управления дымоудалением.

Компании производители как только свою продукцию не называют – это:

• шкафы управления дымоудалением;
• шкафы/блоки/приборы управления противодымной вентиляцией;
• шкафы пожарной автоматики дымоудаления и т. п.

Шкаф управления вентилятором дымоудаления или подпора воздуха ШУВ-1

Специфика производства и проектирования

Шкафы управления (ШУ) СПДВ производятся фирмами двух видов:

• компаниями, производящими как вентиляционное оборудование, так и оборудование систем автоматического управления вентиляционными системами;
• компаниями, которые не производят вентиляционное оборудование и специализируются на производстве приборов автоматического управления системами, используемыми в зданиях и сооружениях.

Компании первого вида нередко сталкиваются с ситуациями, когда проектировщики нуждаются в серьезной технической поддержке в расчетах при выборе типа вентиляционного оборудования, консультациях по размещению его в здании и выбору конкретных типоразмеров. В этих случаях отработка четкого алгоритма управления СПДВ осуществляется совместно обеими сторонами.

Естественно, после решения всех технических вопросов в спецификации раздела ОВ закладываются модели ШУ СПДВ фирмы, производящей вентиляционное оборудование. Эти шкафы являются информационно и электрически совместимыми с любыми видами взаимодействующих средств пожарной автоматики.

Компании второго вида, как правило, не могут оказать серьезную техническую поддержку при проектировании СПДВ, и им часто приходится ограничиваться производством ШУ СПДВ, которые решают задачу управления СПДВ фрагментарно.

Выпускаются три основные разновидности ШУ СПДВ:

1. шкафы управления вентиляторами;
2. шкафы управления клапанами;
3. комбинированные шкафы управления вентиляторами и клапанами или другими исполнительными устройствами, заполняющими проемы (воротами, дверьми, окнами).

При этом следует иметь в виду, что комбинированные ШУ охватывают управление СПДВ не полностью. Это вызвано тем, что до сих пор не выработаны общепризнанные типовые вентиляционные схемы СПДВ, например для безопасных зон или поэтажных коридоров с компенсирующей подачей наружного воздуха. Поэтому решения принимаются индивидуально, иногда с сомнительной эффективностью получаемых результатов. Отсутствие четкого представления об алгоритмах управления исполнительными устройствами СПДВ препятствует оптимизации состава ШУ и тем более безошибочному созданию общего для системы ШУ.

В данной статье рассматриваются шкафы, которые управляют только основными исполнительными устройствами механической СПДВ – вентиляторами (ШУВ).

Общие технические требования к техническим средствам управления исполнительными устройствами систем противопожарной защиты, к которым относятся вентиляторы СПДВ, содержатся в ГОСТ Р 53325– 2012 “Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний”. ШУВ СПДВ, в соответствии с п. 7.1.6 и п. 7.2.6, являются компонентом пожарного прибора управления (ППУ), состоящего из нескольких модулей.

Несмотря на то что существенно обновленная редакция стандарта ГОСТ Р 53325–2012 действует уже четыре года, многие специалисты, занимающиеся проектированием СПДВ и систем управления ими, еще недостаточно информированы об изменившихся требованиях, порой неправильно толкуют требования стандарта, да и сам стандарт не лишен недостатков.

Данная статья направлена на устранение препятствий, мешающих грамотному использованию стандарта.

Расширенные функции

Компьютерное управление

Автоматические шкафы управления вентиляцией могут быть оборудованы компьютерным управлением для более точной и удобной работы. Это позволяет оператору в режиме реального времени контролировать работу системы и настраивать параметры под различные условия. Также возможна удаленная работа с системой через интернет, что облегчает процесс контроля и оперативности реагирования на возникшие проблемы.

Оповещение о неисправностях

Шкафы управления вентиляцией могут быть оснащены датчиками и системами оповещения об аварийной ситуации. При возникновении проблемы, например, перегрева вентилятора или обрыва цепи питания, система отправляет сигнал оператору или сторонним службам, ответственным за обслуживание и ремонт систем вентиляции. Это позволяет быстрее реагировать и устранять неполадки, минимизируя простои и снижая риски возгорания или других аварийных ситуаций.

Ручное управление

Хотя автоматические шкафы управления вентиляцией оснащены самодостаточными системами, управлять ими можно и в ручном режиме. Это может быть полезно в случаях, когда происходят непредвиденные ситуации и необходимо быстро и эффективно реагировать на них.

Мониторинг параметров воздуха

Современные автоматические шкафы управления вентиляцией могут оснащаться также датчиками и системами мониторинга параметров воздуха. Это позволяет оператору идентифицировать и анализировать проблемы качества воздуха, например, избыток влажности, плохой запах или присутствие вредных веществ. На основе полученных данных можно принимать быстрые меры по регулированию состава воздуха.

Сенсорное управление

Некоторые автоматические шкафы управления вентиляцией оснащены сенсорным экраном для более удобного управления. Он позволяет оператору быстро реагировать на изменения параметров и легко переключаться между режимами работы системы. Сенсорное управление также устраняет необходимость в использовании множества кнопок и переключателей, что упрощает процесс работы и снижает вероятность ошибок.

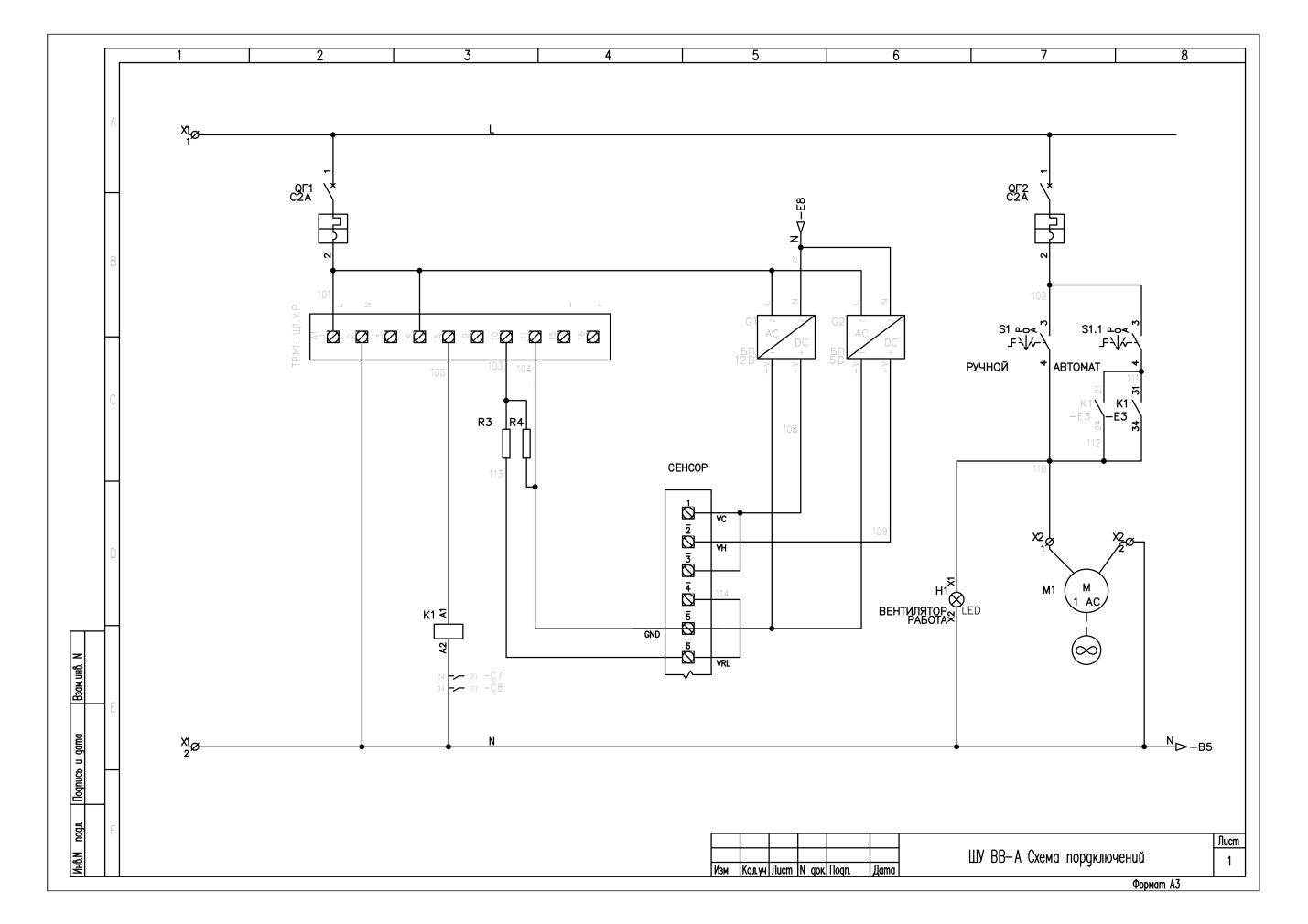

Схема шкафов управления вентиляцией

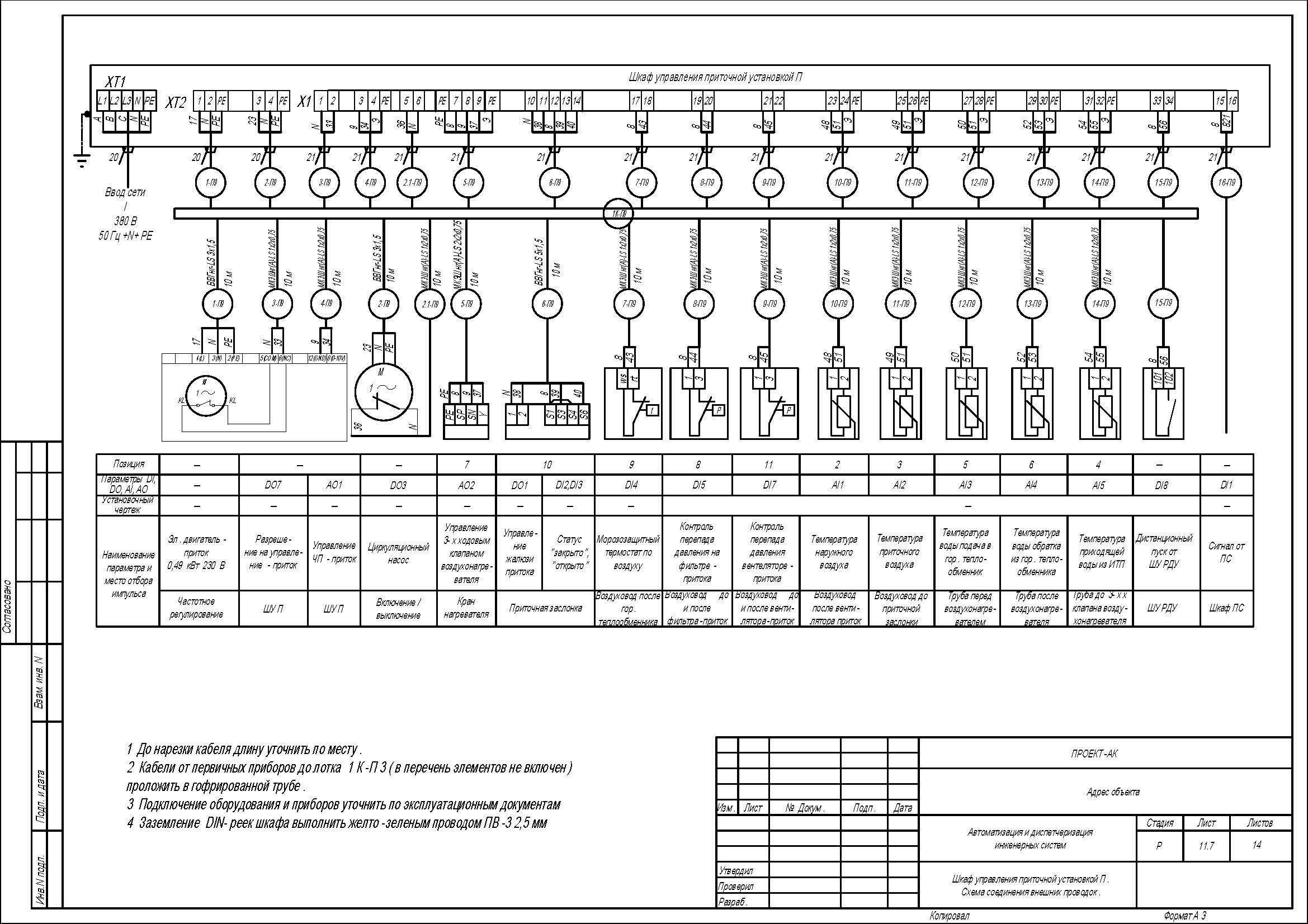

схема блока управления приточной вентиляцией с водяным обогревом

Стандартная схема шкафа управления вентиляцией включает:

• преобразователь частоты;
• микропроцессорный контроллер;
• пускатели, рубильники;
• автоматические выключатели;
• контакторы;
• защитные механизмы;
• реле;
• световые индикаторы режимов.

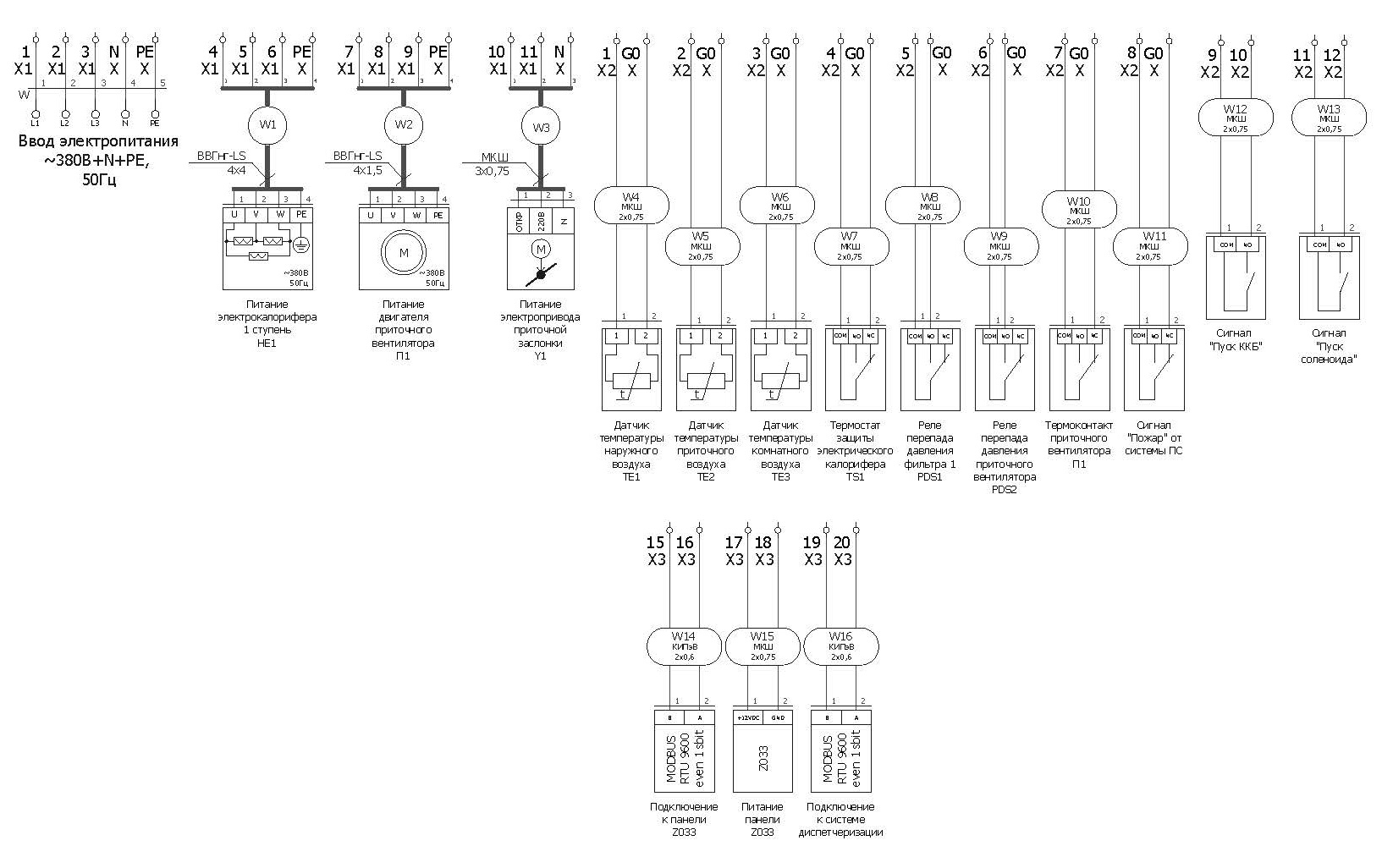

схема блока управления приточно-вытяжной вентиляции с водяным обогревом

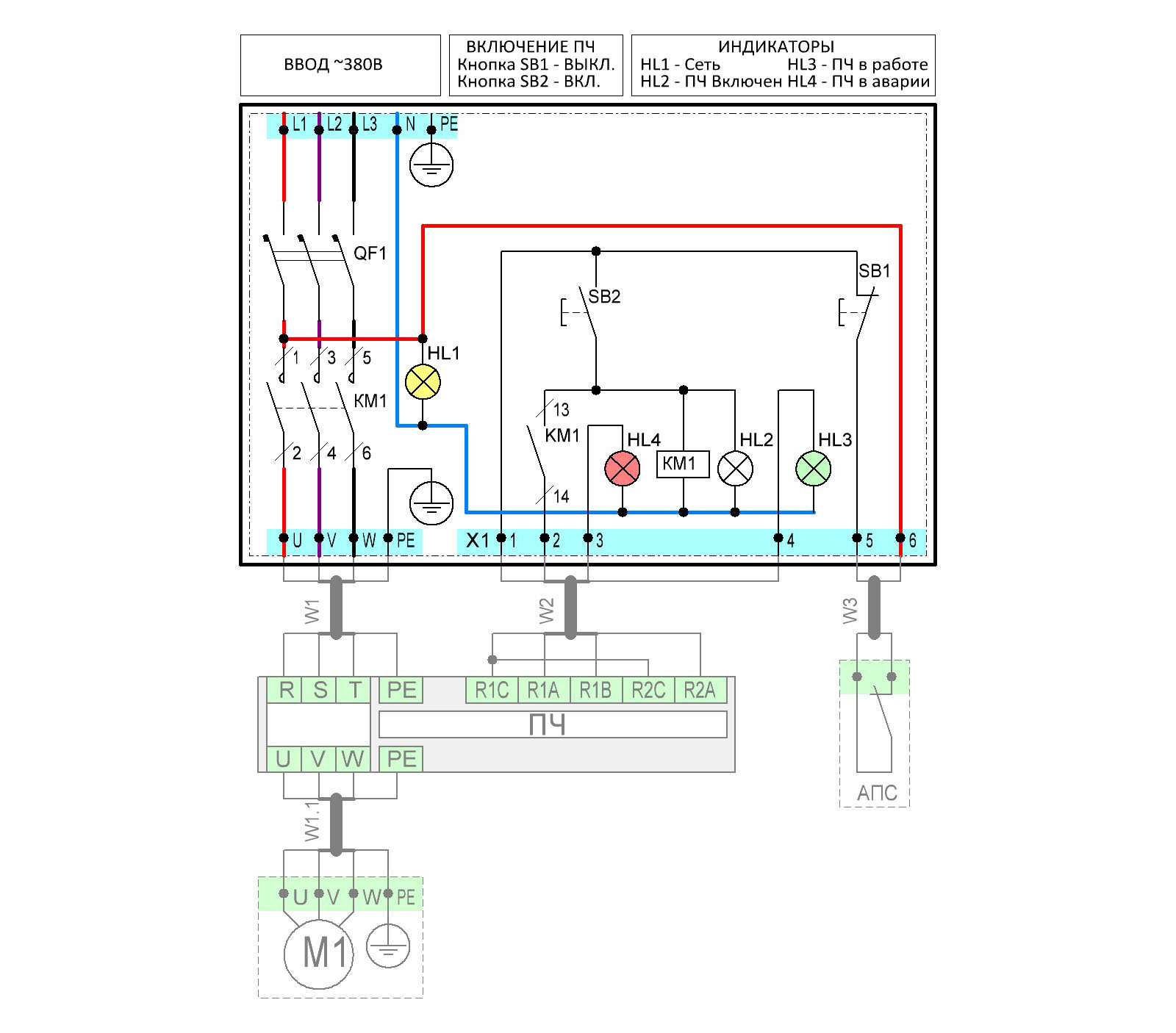

Преобразователи частоты необходимы для изменения скорости вращения лопастей вентилятора и асинхронного двигателя, запускают механизмы без рывков, обеспечивая более благоприятный режим работы. Регулировка частот обеспечивает контроль над скоростью как в ручном, так и в автоматическом режиме, предупреждает перегрузки двигателя. Уменьшая затраты на электроэнергию, и повышая безопасность системы, продлевая срок эксплуатации.

Одним из важных элементов схемы управления шкафом вентиляции является контроллер.

Типы контроллеров:

• дискретный;
• аналоговый.

Модели, представленные на российском рынке, содержат меню программирования на русском языке. Возможности котроллера достаточны для решения любых проблем, возникающих при эксплуатации вентиляционных систем. Наиболее практичны контроллеры свободного программирования, которые позволяют организовать управление системой вентиляции любой схемы.

Надежная и несложная схема шкафа управления вентиляцией позволяет не проводить его сервисное и техническое обслуживание. Один раз в 6 месяцев проверяется целостность кабелей и изоляции, состояние заземления. Кроме этого необходимо придерживаться правил эксплуатации оборудования.

Разновидности

1. ЩУВЭК. Предназначен для управления приточной установкой с электрокалорифером.
2. ЩУВВК. Комплексно управляют вентиляционной системой с водяным типом калорифера, а также рекуператором, охладителем, чтобы поддерживать заданные параметры работы.
3. ЩУВ. Не только позволяют управлять любым вентиляционным оборудованием с вентиляторами и их резервами, фильтрацией, нагревом, охлаждением, гликолевым контуром, рекуперацией тепла, камерами смешивания, регенерацией, увлажнением и осушением воздуха, но и обеспечивают их надежную защиту.
4. ЩУВДУ. Один из важнейших компонентов противопожарных приборов управления. Он предназначен для управления работой противопожарных и противодымных вентиляторов, а также для управления противопожарными клапанами.

Вы можете выбрать как стандартную комплектацию, так и повышенного качества для решения конкретных задач.

Преимущества использования шкафов управления вентиляцией

Электротехнические щиты данного типа позволяют объединять в единую систему приборы и механизмы с разным назначением и характеристиками. При этом они предоставляют пользователю широкие возможности для эффективной и простой эксплуатации контролируемых систем.

Шкаф управления противодымной вентиляцией, как и общеобменные модели, позволяет:

• управлять отдельными устройствами вручную, автоматически или дистанционно;
• оперативно получать информацию о состоянии и работе системы;
• вовремя выявлять аварии или поломки по световой и звуковой индикации;
• надежно защитить электрические компоненты от коротких замыканий;
• регулировать скорость движения и прочие параметры воздушных потоков;
• организовать работу системы по индивидуальному графику;
• гибко настраивать характеристики воздуха (температура, влажность);
• отправлять информацию об оборудовании на диспетчерский пульт.

Рекомендации по сборке ШУВ

Монтажом и тестированием ЩУВ должны заниматься специалисты, имеющие соответствующую квалификацию, самостоятельно монтировать и подключать элементы внутри щита или шкафа не только не рекомендуется, но и запрещено.

Корпуса не изготавливают своими руками, а приобретают в готовом виде или заказывают с учетом специфики вентиляционной системы. Вместе с корпусом поставляется комплект устройств: рубильники, контроллеры, блоки питания, выключатели, элементы защиты и провода.

Нередко встречается и такое, что набор приборов и деталей укомплектован не в полной мере – не хватает проводов или автоматических выключателей. При доборе запчастей необходимо сохранить соответствие технических характеристик (например, сечение проводов или силу тока автомата).

Комплект элементов ЩУВ сопровождается схемой, по которой производится сборка. Любые отступления от схемы могут вести за собой неправильную эксплуатацию или поломку техники

Перед заказом необходимо составить список всех устройств, которые входят в вентиляционную систему, а также высказать пожелания относительно переключения режимов работы, вида контроллера, наличия тех или иных датчиков. В некоторых ЩУВ вместо контроллеров устанавливают реле.

Примером ЩУВ может служить образец со следующим техническим характеристиками:

• ном. частота – 50 Гц;
• напряжение – 380 В;
• напряжение подключенного вентилятора – 220 В;
• мощность двигателя – 22 кВт;
• уровень защиты – IP65;
• размеры – 400х800х180 мм;
• срок эксплуатации – 10 лет.

Готовые модели промаркированы условными обозначениями, где содержится информация о модификации и ее типоразмере, степени защиты, виде климатического исполнения, номере ТУ или ГОСТ. В последнем случае производители ориентируются на ГОСТ 14254 и ГОСТ 15150.

Правила размещения шкафов управления вентиляции

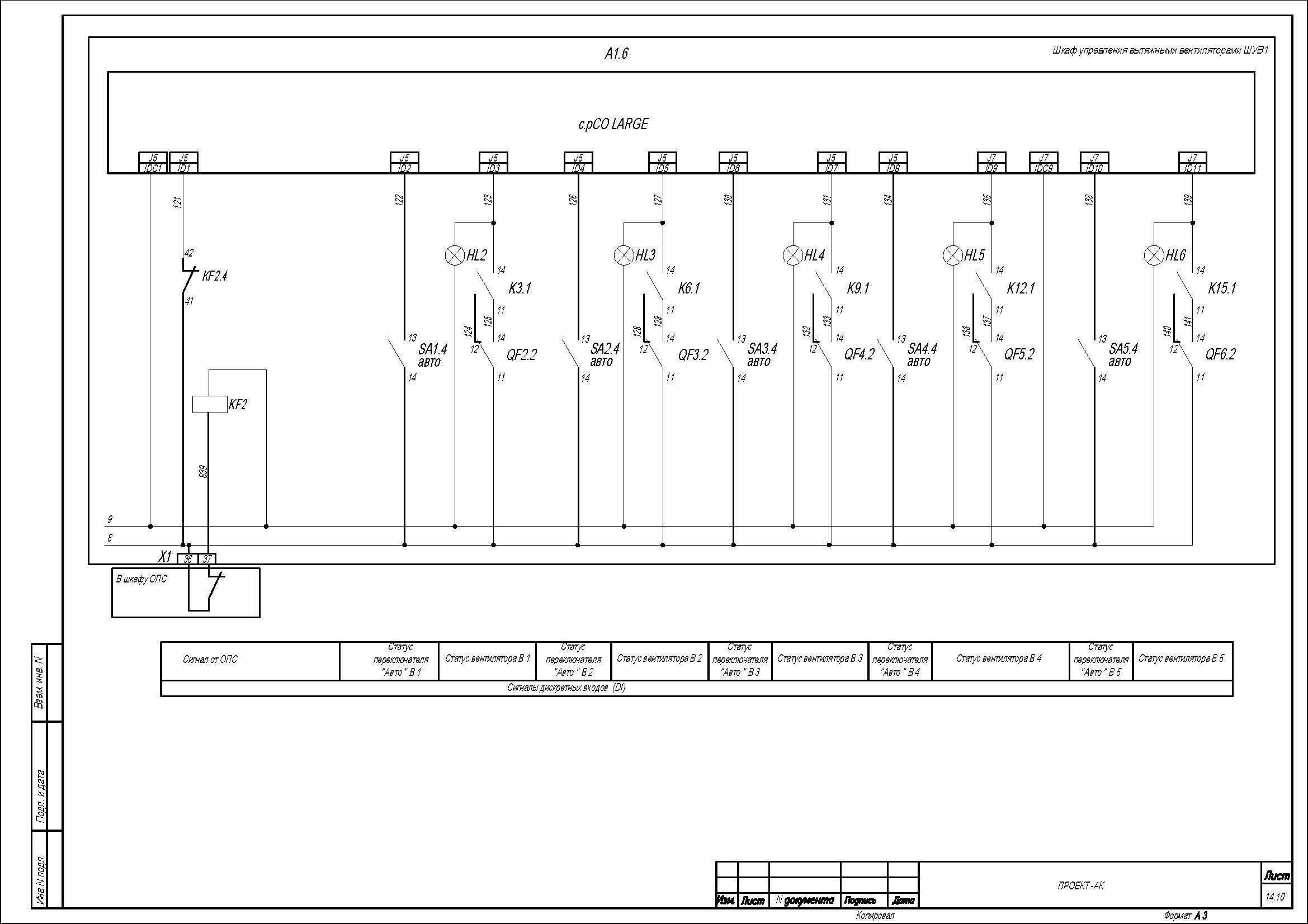

схема блока управления приточно-вытяжной вентиляции с рекуперацией тепла

Шкафы управления вентиляцией рассчитаны на непрерывную работу, выдерживают диапазон температур -10…+55 градусов Цельсия.

Шкафы для управления приточной вентиляцией производятся в металлических или пластиковых корпусах.

Закрытый металлический корпус обладает степенью защиты IP31, пластиковый – IP45.

Шкаф для управления приточно-вытяжной вентиляцией запитывается от 220 или 380 Вольт с обязательным заземлением и частотой тока в сети 50 Гц.

Управляющие приточной вентиляцией шкафы монтируются только в помещении, вдали от источников влаги, пыли, тепла и активных химических веществ.

Оптимальное место для размещения шкафа – это электрощитовая или диспетчерская.

Видеоролик об электромонтаже шкафа управления:

https://youtube.com/watch?v=21AsXvf5DEs
