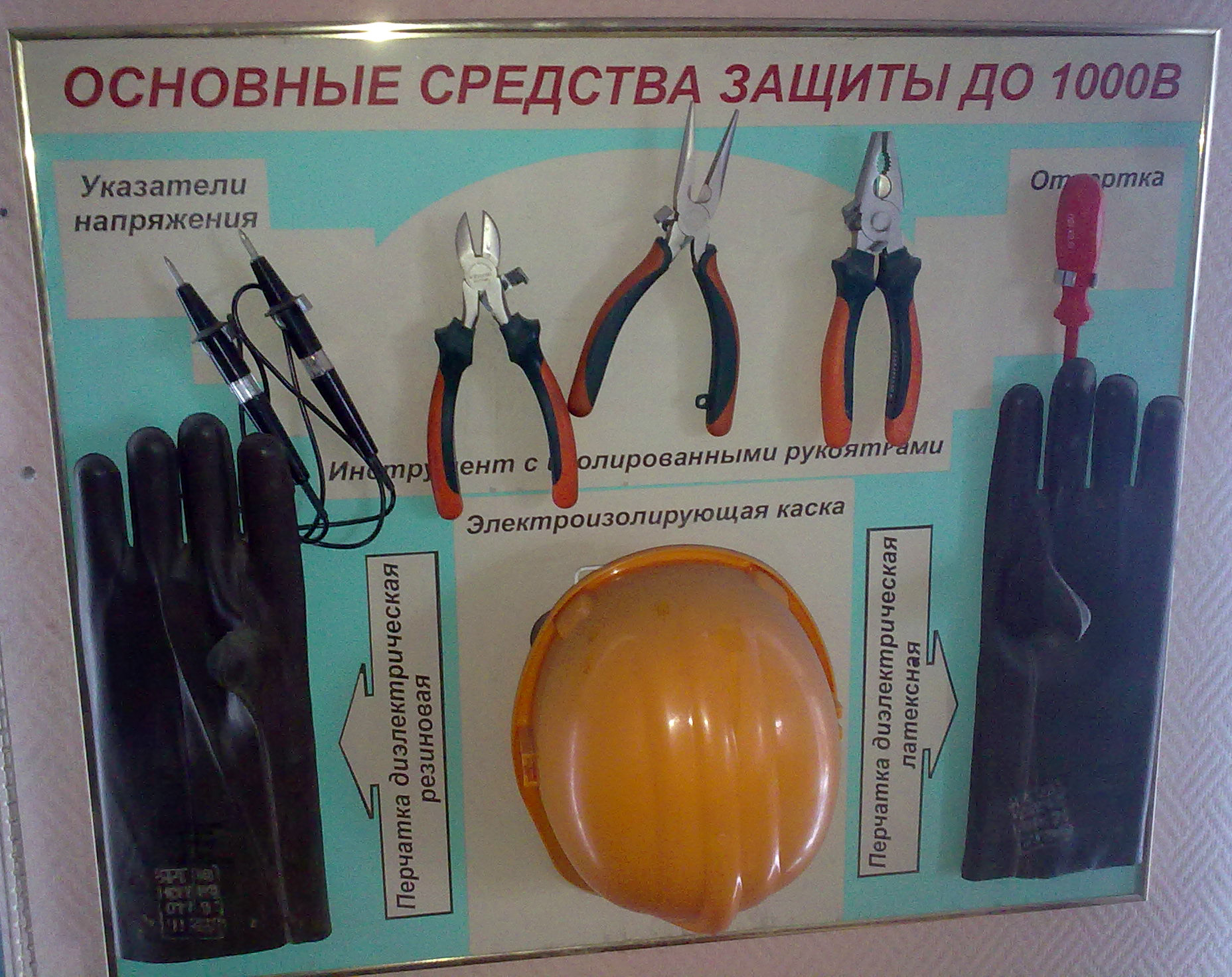

Средства защиты применяемые при электромонтажных работах:
Диэлектрические резиновые перчатки.
Перчатки предназначены для защиты рук от поражения электрическим током. Применяются в электроустановках до 1000 В в качестве основного изолирующего электрозащитного средства
Длина перчаток должна быть не менее 350 мм.
Размер диэлектрических перчаток должен позволить надевать под них трикотажные перчатки для защиты рук от пониженных температур при работе в холодную погоду.
Перед применением перчатки следует осмотреть, обратив внимание на отсутствие механических повреждений, загрязнения и увлажнения, а также проверить наличие проколов путём скручивания перчаток в сторону пальцев. При обнаружении дефектов (проколы, трещины, порезы и т. п.), снижающих или сводящих на нет диэлектрические свойства, перчатки должны быть заменены.
При работе в перчатках их края не допускается подвёртывать
Для защиты от механических повреждений разрешается надевать поверх перчаток кожаные или брезентовые перчатки и рукавицы
п.), снижающих или сводящих на нет диэлектрические свойства, перчатки должны быть заменены.
При работе в перчатках их края не допускается подвёртывать. Для защиты от механических повреждений разрешается надевать поверх перчаток кожаные или брезентовые перчатки и рукавицы.
Инструмент с изолированными рукоятками.
Рукоятки инструмента изготавливаются из изолирующего, влагостойкого, нехрупкого и негигроскопического материала, стойкого к действию керосина, бензина, пота, а также серной и соляной кислот.
Все изолирующие части инструмента должны иметь гладкую поверхность, не иметь трещин, излома и заусениц. Изоляционное покрытие рукояток должно плотно прилегать к металлическим частям инструмента и полностью изолировать ту его часть, которая во время работы находится в руке работающего.
Указатели напряжения.
Указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок.
Указатели напряжения для электромонтажных работ могут быть двух типов:
указатель напряжения с неоновой лампой (токоискатель) – применяется при напряжении до 500 В;
контрольная лампа – при напряжении до 220 В. Токоискатель является переносным прибором по принципу протекания активного тока. Контрольная лампа должна быть заключена в футляр–арматуру из изоляционного материала с прорезью для светового сигнала.
Диэлектрические галоши и боты.
Диэлектрические галоши и боты, надеваемые на обычную обувь являются дополнительным изолирующим средством от электрического тока.Кроме того, диэлектрическая обувь защищает работающих от напряжения шага.
Галоши применяют в электроустановках до 1000 В, боты – при всех напряжениях.
По защитным свойствам обувь обозначают: Эн — галоши; Эв — боты.
Диэлектрическую обувь изготавливают нелакированной, светло-серого или бежевого цвета размером: галоши 2 + 16 ; боты 9 + 16 .
В галошах и ботах не допускаются дефекты, которые могут влиять на эксплутационные качества обуви.
Для диэлектрической обуви установлен гарантийный срок эксплуатации: (галоши – 6, боты – 12 месяцев). На ботах и галошах, выдержавших испытание, ставят клеймо со штампом, где указывается испытательное напряжение, дата испытания; на галошах , кроме этого, добавляется «годно до 1000 В». На обуви, которая не выдержала испытания, ставят отчётливый штамп – «пробито».
Диэлектрические резиновые коврики и дорожки.
Диэлектрические коврики изготавливают из резины разного цвета толщиной 5+7 мм с любым рисунком рифления, Они обладают гибкостью, обеспечивающей сгибание на 180? без образования трещин. Диэлектрические резиновые коврики и дорожки должны выдерживать испытательное напряжение на пробой до 20 кВ.
Диэлектрические резиновые коврики и дорожки подлежат обязательному осмотру не реже одного раза в 3 месяца.
При производстве электромонтажных работ наиболее надёжным средством защиты от поражения электрическим током являются переносные заземления.
Перед каждой установкой переносных заземлений, они должны быть осмотрены применяющим лицом. В случае если переносные заземления были подвергнуты воздействию тока короткого замыкания, они должны быть тщательно проверены.
При обнаружении разрушения контактных соединений, нарушения механической прочности проводников, расплавления их, обрыва более 10% жил и т. п. переносные заземления должны быть изъяты из употребления.
Все операции по установке и снятию переносных заземлений должны выполняться с применением диэлектрических перчаток.
Колпачки СИЗ
Именно поэтому оптимальным вариантом считаются изолирующие колпачки для скрутки проводов. Этот способ выполнения электрического соединения и рассмотрим более подробно.
Соединительные изолирующие зажимы – именно так расшифровывается аббревиатура СИЗ. По сути, такие колпачки выполняют две функции:
- Отличная изоляция контакта;
- Резьбовой зажим делает скрутку качественной и надежной.
При таком способе соединения полностью исключается повреждение жил проводки, и не требуется применение изоляционной ленты.
Корпус зажима имеет конусообразную форму и изготовлен из пластика нового поколения, обладающего устойчивостью к высоким температурам. Кроме этого, такой пластик не горит, отличается тугоплавкостью и морозостойкостью, что позволяет использовать зажимы в любых условиях.
В корпусе установлена металлическая пружина, тоже конусная. При надевании колпачка на зачищенные жилы, пружина обхватывает и надежно зажимает провода.
Технология применения

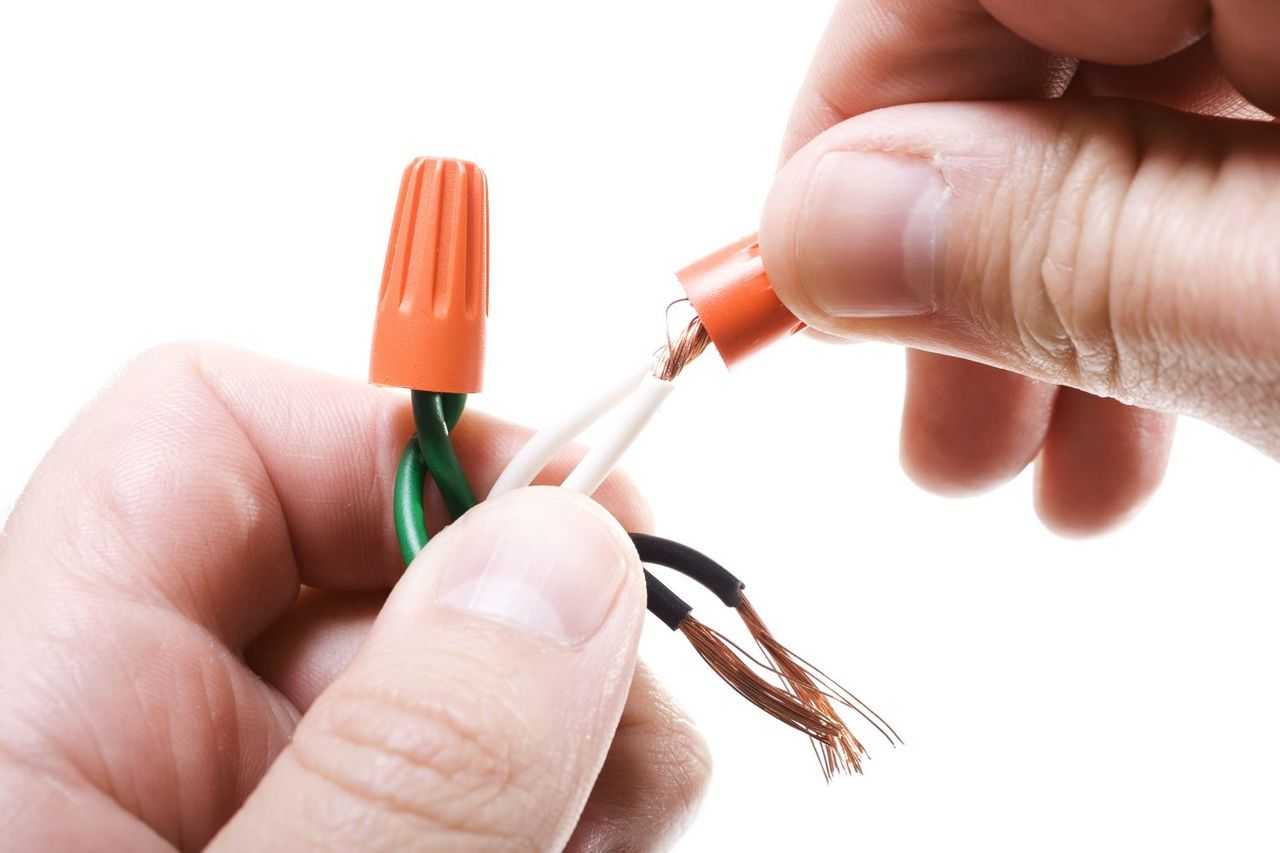

Теперь рассмотрим, как произвести соединение проводов при помощи СИЗ. Чтобы изолирующий зажим обеспечил максимально плотный контакт жил, следует соблюдать такую технологию:
- Прежде всего, нужно зачистить концы проводов. Чтобы не ошибиться с необходимой длиной зачистки, можно приложить колпачок к проводу и отметить его длину;
- Производить зачистку провода от изоляции нужно крайне аккуратно, чтобы не повредить жилы. Это повлечет за собой некачественное соединение, а при скручивании, провод может просто поломаться. Поэтому лучше воспользоваться профессиональным инструментом – стриппером;
- После этого рекомендуется скрутить зачищенные концы проводов для улучшения контакта;
- Затем на концы одевается изолирующий зажим. Делать это нужно до упора, но не прилагать чрезмерных усилий;
- В завершение нужно провернуть колпачок несколько раз по часовой стрелке.
Соединение двух мягких проводов можно производить без предварительного скручивания. При контакте трех и более жил, необходимо сделать скрутку плоскогубцами и откусить окончание.
Маркировка зажимов
Нужно заметить, что изолирующие колпачки имеют свою маркировку (от СИЗ 1 до СИЗ 5). Каждая маркировка обозначает определенное сечение и количество токопроводящих жил, которое способен эффективно зажать этот колпачок. В зависимости от маркировки также отличается и цвет зажима. Например, синий изолирующий колпачок СИЗ 2 предназначен для зажима трех жил сечением 1,5 мм 2. А красный СИЗ 5 – восьми жил сечением в 2,5 мм 2 .
Типоразмеры колпачков СИЗ 1-5
Поэтому при выборе нужно обращать внимание на маркировку зажимов, чтобы приобрести подходящий расходный материал. При проведении объемных работ, например, при прокладке новой электропроводки во всем доме или квартире, лучше иметь изолирующие колпачки различных размеров. Так сказать, на все случаи
Так сказать, на все случаи
При проведении объемных работ, например, при прокладке новой электропроводки во всем доме или квартире, лучше иметь изолирующие колпачки различных размеров. Так сказать, на все случаи.
При проведении крупного ремонта такой набор колпачков будет весьма полезен
Классификация соединителей
Часто наши подписчики задают вопрос: как выбрать колпачок? На самом деле здесь стоит быть осторожными, но сложного ничего в этом нет.
Сразу стоит выделить, что все соединители СИЗ разделяются на два вида:
- Отечественные.
- Европейские.
Их маркировка одинаковая, единственное отличие – это качество исполнения.
Маркировка колпачков СИЗ выглядит следующим образом:
Если говорить за такой параметр как цвет, то особого смысла на него обращать внимание нет. На цвет ориентируются только профессиональные электрики, которые одним взглядом могут определить сечение проводов
И помните о том, что некоторые производители не соблюдают цветовую маркировку.
Монтаж
На практике применяется два метода скрутки проводов с помощью колпачков СИЗ. Первый способ: без предварительной скрутки. Второй способ: с предварительной скруткой.
Монтаж с предварительной скруткой
Нередко на практике электрики устанавливают СИЗ на заранее подготовленную скрутку голых проводов. Для этого нужно взять зачищенные жилы и плотно прижать их друг к другу. Связку следует зафиксировать с помощью пассатижей, отступив пару миллиметров от оголенных жил. При этом нужно начать закручивать прижатые друг к другу оголенные концы электропроводов по часовой стрелке. Для закручивания лучше всего использовать еще одни пассатижи. Небольшое сечение можно скрутить рукой, но если жилы толстые или их много, то используйте инструмент. По окончании скручивания откусите остаток оголенного провода под острым углом.
Перед применением соединительных зажимов нужно подготовить провода. Для этого их зачищают с помощью стиппера. Если стиппера нет, то можно использовать монтерский нож, но в этом случае следует избегать перпендикулярных по отношению к кабелю надрезов.
Монтаж без скрутки
СИЗы устанавливаются на электрические провода и без скрутки (более популярная практика). Для этого нужно расположить оголенные провода параллельно, чтобы концы смотрели в одном направлении, вставить концы в СИЗ и начать накручивание колпачка вручную (по часовой стрелке). Ручное вкручивание нужно производить до тех пор, пока не щелкнет пружина. Щелчок пружины будет обозначать, что скрутка в пределах колпачка произведена. Далее, если длина оголенного провода у вас не выходит за пределы зажима, то на этом работа окончена.
Некоторые электрики рекомендуют оголять более длинный участок кабеля для того, чтобы сделать скрутку длиннее и надежнее. В таком случае она будет выходить за пределы колпачка, а после пружинного щелчка нужно будет докручивать соединение с помощью пассатижей или шуруповерта до тех пор, пока не скрутится вся связка проводов до самого изоляционного покрытия. После этого оголенный участок нужно заизолировать. Лучше всего это сделать с помощью термоусадочной трубки и изоленты.
Следите за тем, чтобы жилы не торчали из-под колпачка. На документации некоторых зажимов указана нужная длина среза (обычно это 10–12 миллиметров), если информация отсутствует, то нужно произвести предварительные замеры. Если вы ошиблись с расчетом длины оголенных жил и они торчат из-под зажима, то следует дополнительно их заизолировать с помощью изоляционной ленты или лакоткани.
Также важно, чтобы передача тока проводниками происходила через соединение, а не через пружину зажима. Так как пружина не предрасположена к таким нагрузкам, она очень быстро перегреется и выйдет из строя. Сразу после установки СИЗ нужно проверить качество изоляции
Для этого подайте максимально возможную нагрузку на линию и удерживайте ее в течение тридцати минут. Затем нужно проверить температуру зажима. Работоспособный СИЗ не должен нагреваться, если ваш тест показал обратное, то следует заменить его и проверить снова
Сразу после установки СИЗ нужно проверить качество изоляции. Для этого подайте максимально возможную нагрузку на линию и удерживайте ее в течение тридцати минут. Затем нужно проверить температуру зажима. Работоспособный СИЗ не должен нагреваться, если ваш тест показал обратное, то следует заменить его и проверить снова.
Нельзя соединять кабели из разных металлов
Также нужно знать, что нельзя скреплять скруткой комбинацию из медных и алюминиевых кабелей. Так как В таких случаях используют специальные приспособления (колодки) с встроенными металлическими переходниками.
Подбирайте подходящий размер СИЗ
Если вы выберете правильный размер колпачков, который будет подходить суммарному сечению проводов, то скрутка прослужит долго, будет минимизирован риск перегревов.
Правильное выполнение скрутки
Накрутить колпачки СИЗ на предварительно подготовленные концы жил легко. Не нужен специальный инструмент или приспособления. Два способа:
- Без предварительного скручивания. зачищенные жилы складываются и выравниваются по обрезу изоляции;
- одновременно или поочередной обрезкой концов жил выравнивается их длина. Она должна быть равной глубине отверстия корпуса (10-12 мм);
- одной рукой удерживая провода, другой рукой накручивают колпачок по часовой стрелке до срабатывания пружинки;
- завершается скрутка подкручиванием корпуса до упора руками или при помощи инструмента.
Фиксация предварительно скрученных проводников:
- зачищенные и выравненные жилы туго скручиваются и укорачиваются на нужную длину обрезкой, направление скручивания должно совпадать с направлением вращения зажима;
накручивается корпус.
Выбор способа зависит от сечения проводников. Тонкие провода лучше предварительно скручивать. Есть мнение, что зачистку жил при предварительном скручивании лучше выполнить немного длиннее, чем этого требует СИЗ. Увеличение числа витков повысит плотность контакта за счет увеличения площади соприкосновения жил. Оголенный участок изолируют изолентой или термоусадочной трубкой.
Закручивание СИЗ должно быть аккуратным, но максимально сильным. Он должен прочно удерживаться на скрутке. Его невозможно сорвать руками при тянущем усилии вдоль оси проводов. Использовать колпачки СИЗ для соединения удобно, но нужно знать и выполнять некоторые правила:
- Применять соответствующие сечению соединяемых проводов зажимы. Слишком маленький диаметр отверстия не позволит завести в него весь пучок жил. Слишком большой не создаст плотного контакта, не зафиксирует провода в зажиме. Скрутка будет греться, если вообще обеспечит контакт;
- Обеспечить плотное скручивание проводов. Нельзя допустить, что бы ток нагрузки протекал через металл пружины, нагревая ее. Потеря пружинистости превратит СИЗ в простую скрутку;
- Запрещается применение СИЗ для соединения медного и алюминиевого провода. Это делается другим способом.
Нельзя зачищать изоляцию пассатижами или кусачками. Если нет специального инструмента, изоляцию аккуратно удалить ножом, не допуская повреждения поверхности жилы.
Плюсы и минусы способа
Колпачки СИЗ дают много преимуществ электромонтеру:
- Не требуется использование дополнительного оборудования или инструмента. Простота и экономичность монтажа, нет потребности в отдельном изолировании;
- Корпус, изготовленный из негорючей теплостойкой пластмассы, одновременно обеспечивает три вида защиты контакта: Механическую;
- Электроизолирующую:
- Противопожарную.
По сравнению с другими способами соединения предоставляется возможность:
Разъемного стыка;
Повторного неоднократного использования соединителя.
Легализация скруток старой проводки до или после проверки пожарным инспектором. Вскрываются коробки, удаляется старая изолента, на скрутку накручивается новый СИЗ. Если направление скрутки не совпадает с направлением вращения колпачка, ее придется переделать.
Имеются и недостатки:
- Главный – невозможность соединения многожильного мягкого провода;
- Требует тщательного подбора типоразмера;
- Не герметичный стык. Недопустимо выполнять для уличной проводки. Обматывание места стыка вместе с колпачком изолентой, в какой-то мере препятствует скоплению влаги внутри корпуса;
- Относительно большие габариты. Колпачки СИЗ занимают много места внутри распределительной коробки.
Сфера применения
Колпачки СИЗ используются для создания соединений при монтаже электрических сетей внутри общественных и жилых зданий и сооружений. Применение в производственных, сырых или с химически активной средой, возможно при размещении скруток в защищенных распределительных коробках.
Согласно Правилам устройства электроустановок (Глава 2.1, пункт 2.1.21), жилы в распределительной коробке должны быть соединены посредством сварки, пайки, опрессовки либо с помощью зажимов. Колпачки СИЗ (соединительный изолирующий зажим) — это удобный в применении вариант зажима, но нужно знать, как их правильно использовать.
С этим читают
- Клеммы или скрутка: сравниваем «за» и «против»
- Обзор соединителей для электрических проводов
- Ремонт электрооборудования на судах — оконцевание кабелей
- Использование провода пвс согласно характеристикам и расшифровке
- Сечение кабеля по току
- Соединение проводов в распределительной коробке: изучаем способы соединения проводов
- Сечение провода для домашней проводки: как правильно произвести расчет
- Распределительная коробка
- Скрытая электропроводка в каркасном доме
- Клеммники wago
Требования к диэлектрическим матам
Согласно соответствующему национальному стандарту, существует ряд требований, которым должны соответствовать диэлектрические маты
Если изделие в какой-то степени не соответствует требованиям ГОСТа, его использование может привести к нежелательным последствиям, поэтому перед тем, как купить диэлектрические коврики, необходимо обратить внимание на их соответствие стандарту
Вкладыши должны быть изготовлены из резины, электрическая прочность которой должна быть не менее 10 кВ/мм. Прочность резины также должна выдерживать изгиб изделия на 180 градусов в двух взаимно перпендикулярных направлениях без образования трещин или разрывов. Физико-механические свойства резины, используемой для изготовления диэлектрических ковриков, должны быть четко определены в соответствующем ГОСТе.
Все коврики должны быть одного цвета и иметь рифленую поверхность (глубина рифления 1-3 мм) для предотвращения скольжения.
На лицевой стороне диэлектрического коврика не должно быть инородных включений, отверстий и трещин. Небольшие (не более 1 мм в глубину или высоту и не более 4 мм в диаметре) вмятины или пузыри допускаются стандартом, но не более 6 на 1 метр длины изделия. На лицевой стороне паспарту также допустимы незначительные дефекты рельефного рисунка, недотиснение или разные оттенки.
На обратной стороне маты могут иметь чешуйки (глубиной не более 1,5 мм, длиной 35 мм и шириной 20 мм) и волдыри (высотой не более 1 мм и диаметром 5 мм), не более 6 на метр длины мата.
Стандарт также допускает наличие следов разделительного вещества на обеих сторонах.
Испытательное напряжение, которое должны выдерживать диэлектрические маты, составляет 20 кВ переменного тока при частоте 50 Гц. Максимально допустимый ток утечки матов составляет 160 мА/кв.м.
Для обеспечения защиты от поражения электрическим током при прикосновении к непроводящим металлическим частям, которые могут оказаться под напряжением из-за повреждения изоляции, должны быть приняты следующие меры:
Что входит в минимальный комплект СИЗ?
Минимальным набором можно обойтись при выполнении работ, связанных с риском загрязнения одежды: ремонтных, отделочных, садово-парковых. Здесь достаточно обеспечить сотрудников масками для лица, перчатками и комбинезонами или жилетами со светоотражающими элементами. При проведении работ на высоте обязательно использование страховочных элементов: строп, монтажных поясов, блокирующих устройств.
Выбирая те или иные средства, необходимо руководствоваться тем, что входит в СИЗ по охране труда каждой отдельной специальности с учетом сезона и погодных условий. Для работы вне помещений или в неотапливаемых складах и цехах необходимо сформировать несколько комплектов для теплого и холодного сезона. Зимняя спецодежда должна обеспечивать хороший воздухообмен, сохранять тепло, свободу движений.
Правильно подобранные средства защитят жизнь и здоровье сотрудников, упростят работу в сложных условиях повышенных температур, биологической и химической опасности.
Преимущества и недостатки
СИЗ — соединительный изолирующий зажим для скрутки проводов
Чтобы полученная скрутка была надежной и долговечной, важно обеспечить максимальный контакт между токопроводящими жилами – сильно и плотно их прижать друг к другу. Зажим оснащен пружиной небольших размеров, которая усиливает эффект. Металлическая пружина имеет свой эксплуатационный срок, с течением времени она будет ослабевать и контакты вместе с ней, в результате провод начнет греться
Металлическая пружина имеет свой эксплуатационный срок, с течением времени она будет ослабевать и контакты вместе с ней, в результате провод начнет греться.
Существует много способов изоляции, но лидирующие позиции занимает именно применение СИЗ электрических. Обусловлено это большим количеством преимущественных особенностей.
- Качественные изделия работают при большом температурном диапазоне, а именно – от -40 до +105 градусов по Цельсию.
- Простота и удобство установки – такой подход позволяет сэкономить время и бюджет из-за отсутствия необходимости запасаться набором инструментов.
- Не требуется использовать дополнительные материалы для изоляции.
- Колпачки СИЗ изолирующие для скрутки проводов выполняют несколько функций – изолируют и защищают электрические магистрали от механического, химического и термического воздействия.
Невзирая на большое количество достоинств, имеются и недостатки:
В целях безопасности не рекомендуется использовать СИЗ как единственный способ изоляции, в чистом виде
Важно следить за тем, чтобы размеры зажима соответствовали сечению провода или кабеля. Разрешено соединять только медные токопроводящие жилы
Если требуется соединить алюминиевый провод, то СИЗ должен дополнительно оснащаться антиоксидной пастой.. Еще один недостаток – нельзя использовать для установки уличных линий
Еще один недостаток – нельзя использовать для установки уличных линий.
Подготовка проводника для скрутки с использованием колпачка СИЗ
Отдельные электрики допускают ошибки при оголении металла провода с помощью ножа. Настоящие профессионалы давно работают специальными съемниками изоляции, у которых созданы калиброванные отверстия под каждый стандартный диаметр проводника с режущей кромкой, не нарушающей структуру внешней поверхности токопроводящего слоя и сохраняющего тем самым его прочность.
специальные съемники изоляции
Монтерский нож, конечно же, тоже применим, но его лезвие следует ориентировать под углом к направлению среза изоляции, чтобы не надрезать металл, а удалять только изоляцию.
Применение ножа под прямым углом, да еще с надавливанием большим пальцем недопустимо, можно сформировать круговой срез и в итоге проводник может легко обломится.
съемник изоляции
Любая еле видимая глазом царапина на поверхности проводника при вращательном движении СИЗ на скручивание проводников будет увеличиваться в размере, уменьшая поперечное сечение токовода. А несколько повреждений приведут к излому. Использование режущих кромок бокорезов и пассатижей недопустимо по тем же причинам, хотя отдельные электрики продолжают использовать этот способ.
Категории колпачков СИЗ
Неправильно подобранные колпачки СИЗ и неумелая установка их на места соединения проводов как раз и создают негативное отношение к ним со стороны определенной части электриков. Чтобы подбирать по размерам проводников колпачки, производители оборудования ввели маркировку, которая делится на 5 категорий. Электрики ошибаются потому, что в нашем государстве в продаже представлена продукция разных стран, а единые международные стандарты отсутствуют.
5 категорий сиз
сиз — разновидности
Поэтому еще один совет. Перед покупкой большой партии заранее уточняйте требуемые характеристики, сделайте проверочную скрутку. Еще лучше несколькими колпачками сделать контрольное соединение различных проводов и испытать их вначале номинальным током нагрузки, а затем повышенным — для создания критического нагрева. В этом случае, вы будете иметь представление о данном товаре — СИЗ на основе собственного опыта.
покупка сиз. как правильно выбрать
Колпачки СИЗ позволяют соединять провода просто, доступно, удобно и красиво. Будет ли оно работать надежно, длительное время зависит от правильного соблюдения приемов монтажа, которые должен выполнять грамотный электрик, обладающий знаниями, навыками и хорошо настроенным инструментом.
Оцените качество статьи
Нам важно ваше мнение:. Ну, как бы, ПУЭ запретило использование скруток
Приходится пользоваться СИЗами. Правда есть хитрость — на стандартную скрутку накручивается СИЗ, а оставшаяся часть изолируется, либо изолентой, либо термотрубкой
Ну, как бы, ПУЭ запретило использование скруток. Приходится пользоваться СИЗами. Правда есть хитрость — на стандартную скрутку накручивается СИЗ, а оставшаяся часть изолируется, либо изолентой, либо термотрубкой.
Про колпачки типа СИЗ я узнал 20 лет назад, когда попал работать в электромонтажную организацию. В то время для накрутки колпачка каждая бригада использовала специальный ключ-вороток, который подходит к трем размерам колпачков (внутри ключа три ряда зубцов). Ключи были фирменные из крепкой пластмассы или местного изготовления (стальные фрезерованные). Нарушать технологию было запрещено. Бригадиры душили собственными руками всех, кто пытался навернуть СИЗ без помощи ключа. Сейчас же никто о ключах для установки СИЗ не знает либо знает точно, что ключи — это фантастика.
До отмены применения скрутки в качестве способа соединения имелось несколько вариантов скручивания жил. То, что правильно выполненная скрутка будет работать, я убедился, когда ремонтировал обмотки электродвигателей. Соединения выводов катушек в схему чаще всего были паянные или сваренные, так же встречались прессованные гильзой. Иногда попадались скрутки, и было видно, что причиной поломки двигателя они не являются. Это были двигатели, проработавшие не менее 10 лет. Все скрутки были длинные, не меньше 6 см. Такие длинные скрутки нельзя разобрать без помощи инструмента, а именно так и требуют ПУЭ.
И какое получится сечение скрученных проводов? Ну чтобы СИЗ подобрать для накрутки на них.
Преимущества и недостатки колпачков
Соединительные изолирующие зажимы имеют несколько существенных преимуществ.
Положительные стороны такие:
- Полимерная оболочка выполняет 3 защитных функции: механическую, противопожарную и электроизоляционную. Это выделяет данное изделие среди прочих видов изоляции.
- В отличие от гильз и наконечников СИЗы можно многократно использовать.
- С помощью таких колпачков довольно просто обновить старые скрутки.
- Нет необходимости в применении особых инструментов.
- Монтажные работы не занимают много времени и не требуют особых навыков.
О недостатках тоже следует упомянуть:
- СИЗы неприменимы к многожильным проводам.
- За некоторым (и то сомнительным) исключением в основном эти приспособления не рассчитаны на соединение меди с алюминием.
- Лишь специальный (влагозащищенный) вид колпачков позволяет не бояться влажной среды. В других случаях влагу нужно обязательно учитывать.
- Это соединение не обеспечивает максимально надежную фиксацию.
- Габариты соединения могут создать неудобство.
Так что к выбору этого зажима необходимо подходить, учитывая все плюсы и минусы.
Данные соединительные зажимы удобны и практичны. Их можно подобрать к разным проводам. Монтаж исключает необходимость в квалифицированной помощи. Однако следует учитывать обстоятельства, при которых их использование нецелесообразно.
- Предназначены для соединения и фиксации в скрутке медных проводов
- Каждый размер имеет свой цвет корпуса для удобства идентификации
- Контактная часть: стальная оцинкованная пружина
- Материал корпуса: полипропилен, не содержит галогенов
- Термостойкость изоляции: 105 °С
- Корпус из прочного термопластика устойчив к агрессивным воздействиям окружающей среды
- Пружина конической формы обеспечивает надежный захват и удержание скрутки проводов на протяжении всего срока эксплуатации
- Корпус полностью изолирует скрутку проводов
- Гарантированное качество и надежность электрических соединений
- Не требуют использования специального инструмента. Зажим навинчивается на предварительно зачищенные и скрученные вместе концы проводов. Скрутка проводов и последующее навинчивание производится по часовой стрелке до упора
- Возможность многократного использования
- Быстрый, легкий и безопасный монтаж
Вопросы и ответы
Для сборки электрических схем всегда возникает необходимость в прочном проводов и кабелей между собой.
Выделяют следующие способы соединения кабелей:
- обычная скрутка;
- скрутка с использованием изоляционной ленты;
- скрутка с использованием сварки;
- соединение с помощью паяльной лампы;
- соединение с использованием самозажимных клемм;
- винтовое соединение;
- скрутка с помощью клеммников и винтовых колодок;
- изолирующие колпачки для скрутки проводов.
Соединение проводов с помощью колпачков
Самыми популярными из этих способов являются обычная скрутка и спайка кабелей. Однако они имеют свои недостатки. Обычное скручивание не позволяет надёжно зафиксировать провода и повышает шансы их окисления. Спайку кабелей же невозможно произвести без удаления определённой части кабеля, что не всегда удобно. Также существует такая вещь как ПУЭ (правила устройства электроустановок). В данных правилах чётко указан запрет на использование простой скрутки, провода надо сваривать или спаивать друг с другом, а применение сварочного аппарата или паяльной лампы может занять достаточно много времени.
Одной из лучших альтернатив для соединения кабелей на сегодняшний день являются колпачки СИЗ.
СИЗ расшифровываются как соединительные изолирующие зажимы. Внешняя часть таких колпачков выполнена из изолированного термостойкого пластика конусообразной формы, который способен выдерживать как высокие температуры (например, при перегреве кабеля), так и низкие (очень удобно при монтаже электрической проводки в условиях сильного мороза). Внутри колпачка находится металлическая пружина-зажим. Когда провода вставляются внутрь, пружина немного раздвигается и обхватывает кабель, таким образом, надёжно фиксируя его внутри колпачка. Наружная часть при этом надёжно защищает скрутку от попадания влаги и любого механического воздействия.
Внутри колпачков — спираль, которая сжимает соединяемые провода
