Сборка стен для бани на даче по каркасной технологии
Процедура создания стен для каркасной бани выглядит так:
- Чтобы защитить стены от продувания, наружная сторона плит закрывается ветрозащитной мембраной ИЗОСПАН. На внутреннюю сторону утеплителя для его защиты от влаги и уменьшения тепловых потерь можно установить эффективную изоляцию ПЕНОФОЛ А. Она изготавливается из вспененного полиэтилена и с одной стороны покрыта алюминиевой фольгой.
- Мембрана ИЗОСПАН растягивается и крепится на стойках степлером. Их высота — больше ширины полотна изоляции. Поэтому вначале закрепляется нижняя мембрана, а затем верхняя внахлест. Он необходим для того, чтобы капли влаги при стекании не попадали в обшивку.
- Для полноценной защиты стен бани от ветра и влаги нужно исключить соприкосновение мембраны с наружными досками стены и утеплителем. Поэтому по высоте каждой стойки на изоляцию набивается узкая вагонка, а потом производится наружная обшивка стен досками т. 20 мм. Доски к стойкам крепятся гвоздями.
Дальнейшая работа ведется внутри бани:
- Строительство своими руками бани на даче включает в себя качественную внутреннюю изоляцию каркаса. Теплоизоляционный материал укладывается в его подготовленные ячейки. Мембрана ПЕНОФОЛ закрепляется на стойках, обращенная фольгой в помещение бани. Герметизация стыков изоляции производится клейкой фольгированной лентой. Для отражения тепла внутрь помещения металлической стороной изоляции необходим воздушный зазор. Он обеспечивается так же, как при монтаже мембраны ИЗОСПАН.
- После монтажа изоляции можно обшивать стены вагонкой. Она закрепляется саморезами на концах и финишными гвоздями на остальных участках. Вагонку можно расположить горизонтально. Это зрительно удлинит помещение и уменьшит отходы при ее набивке.
- Перегородку между предбанником и парилкой сделать не сложно. Для этого к полу, стенам и потолку по контуру помещения прикрепляется брус сечением 50х50 мм. Со стороны парной к нему крепится стена из плиты ОСП, вырезанная по соответствующим размерам. На ней закрепляются горизонтально два бруска для поддержки утеплителя и один вертикально, прикрывающий торец, предназначенный для примыкания дверной коробки входа в парилку. Затем в перегородку укладывается утеплитель, а ее сторона, обращенная к предбаннику, обшивается вагонкой. После этого в ней можно устанавливать дверь.
- Для защиты перегородки и стен от жара печи есть хорошее решение. Эти конструкции снабжаются швеллерами для монтажа гипсокартона, которые крепятся вертикально от потолка до пола. К швеллерам с помощью саморезов закрепляются два листа из оцинкованного металла, оставляя по 7 см зазора снизу и сверху. От стены до листа расстояние — 45 мм. Острые края швеллера, опирающиеся на стену, нагреть ее при работе парилки не смогут. В результате этого процесса мы получаем угол из металла как теплоотражающий экран. Между нагретыми листами и стенами происходит воздушная конвекция. Горячий воздух устремляется под потолок, а снизу замещается холодным.
Стеновая обшивка
Обшивка стен
Чтобы щитовая баня могла эксплуатироваться круглый год, главное, сделать правильную теплоизоляцию.
- В пространство между вертикальными балками укладывается материал теплоизоляции. Можно использовать ЭППС или листы пенопласта, но лучше всего подойдет минеральная вата с теплоотражателем на металлической основе. Материал укладывается таким образом, чтобы фольга смотрела в сторону интерьера.
- Чтобы влага и пар не воздействовали на теплоизоляцию, проводится необходимая защита. С этой целью стены по всей их поверхности обтягивают паробарьерной пленкой. Места стыков старательно проходятся металлизированным скотчем, при этом края материала должны заходить на потолок, пол, откосы окон и двери. С внешней стороны минеральную вату закрывают полиэтиленом плотной структуры.
- Обшивать щитовую баню с внешней стороны можно разными способами. К материалам обшивки можно причислить плиты OSB, фанеру и обрезные доски. Стыки между обшивочными материалами можно замазать или заделать строительной пеной. В роли декора стен может выступать блок-хаус или сайдинг.
- Отделку с внутренней стороны лучше производить деревянной вагонкой. В первую очередь это касается помещения парилки. Среди наиболее подходящих пород дерева для этой цели можно отметить ольху, липу и осину. Листы гипсокартона или фанера – наиболее подходящий вариант для предбанника и комнаты отдыха.
Тип фундамента
Перед началом работ нужно хорошо продумать особенности конструкции. Решите заранее: — где будет стоять печка (под нее нужно будет соорудить отдельный фундамент); — будет ли баня с мансардой, верандой и какими-то иными функциональными деталями.
Все это важно для выбора конструкции и типа фундамента. Каркасно-щитовой метод хорош тем, что постройка получается в результате очень легкая. Она не требует основательного монолитного фундамента
Чаще всего используют столбчатый фундамент, а саму баню устанавливают на опоры, приподнимая ее немного над землей (видео). Это защитит постройку от сырости, исходящей от грунта
Она не требует основательного монолитного фундамента. Чаще всего используют столбчатый фундамент, а саму баню устанавливают на опоры, приподнимая ее немного над землей (видео). Это защитит постройку от сырости, исходящей от грунта.
Глубина погружения столбов в грунт напрямую зависит от его свойств. Если на участке суглинок или песчаные грунты, опоры фундамента достаточно заглубить на полтора метра. Если грунт более устойчивый, твердый, опоры можно «утопить» в землю на 0,5-0,8 м. Ширина столбов зависит от ширины стен будущего здания. В среднем делают 27-30 см. Если есть желание усилить основание, поверх столбов заливают еще и неглубокий ленточный фундамент.
Как построить каркасную баню
Для начала нужно выбрать место на участке под постройку. Когда место выбрано, проводят предварительные работы по планировке. Для начала нужно изучить, какая на участке почва. Иногда такие конструкции возводят без фундамента, но если почва глинистая, то лучше все же сделать ленточный фундамент.
Следующим шагом нужно подготовить основной материал. Доски обязательно должны быть просушены. Древесину выбирать нужно ту, что не гниет быстро, как, например, береза. Лучше остановить выбор на лиственнице, липе или осине. Итак, все предварительные работы выполнены, можно приступать к строительству.
Какие панели нужны для бани
Стоит отметить, что баня из металлических сэндвич панелей покажется неожиданной идеей множеству людей. Однако именно такой материал показывает лучшие соотношения цены, скорости сборки постройки, долговечности. В бане всегда присутствуют следующие опасные факторы:
- высокая температура;
- ненулевая опасность выброса углей и искр там, где баня топится печью на дровах;
- высокая влажность.
Специальные металлические сэндвич панели с базальтовой или минеральной ватой — отличный выбор. Они рассчитаны не просто на противостояние влаге. Композит разработан так, чтобы выдерживать даже агрессивную химию при высокой температуре
Вдобавок, данный материал обладает гарантированной негорючестью, что немаловажно для бани любого типа
Поэтапное строительство
Пошаговая инструкция строительства каркасной бани своими руками начинается с постройки надежного фундамента. Так как каркасная баня является лёгким строением, то ее стены создают незначительное давление на грунт. Поэтому каркасная технология бани не требует сооружения большого заглубленного фундамента. Достаточно выполнить основание в виде мелкозаглубленной ленты.
Свайный фундамент.
Также фундамент каркасной бани может быть свайным. Такая баня будет стоять на опорах и может быть «приподнята» над поверхностью земли. Также свайная конструкция является единственно возможным фундаментом для бани на берегу реки.
На заметку Если в бане предусматривается тяжёлая кирпичная печь, то под неё также закладывают фундамент.
Строительство каркасной бани своими руками на видео демонстрирует процесс сборки от фундамента на сваях до крыши.
Стены в постройке
Традиционно стены бани выполняют деревянными. Технология строительства каркасной бани позволяет заменить часть сечения стены более дешёвым и лёгким утеплителем. Чтобы предупредить его намокание, теплоизолирующий материал качественно закрывают пароизоляционной плёнкой или алюминиевой фольгой.
На заметку Защита теплоизолятора продлевает его долговечность и обеспечивает сохранность теплоизолирующих свойств. А также ограничивает испарения синтетических компонентов внутрь парной.
Деревянными в стенах каркасной бани остаются стойки каркаса, а также внутренняя и наружная обшивка. Внутреннюю стену часто обустраивают деревянной вагонкой. Наружную – деревянным профилированным брусом. Внутреннее пространство между наружной и внутренней стеной занимает утеплитель.

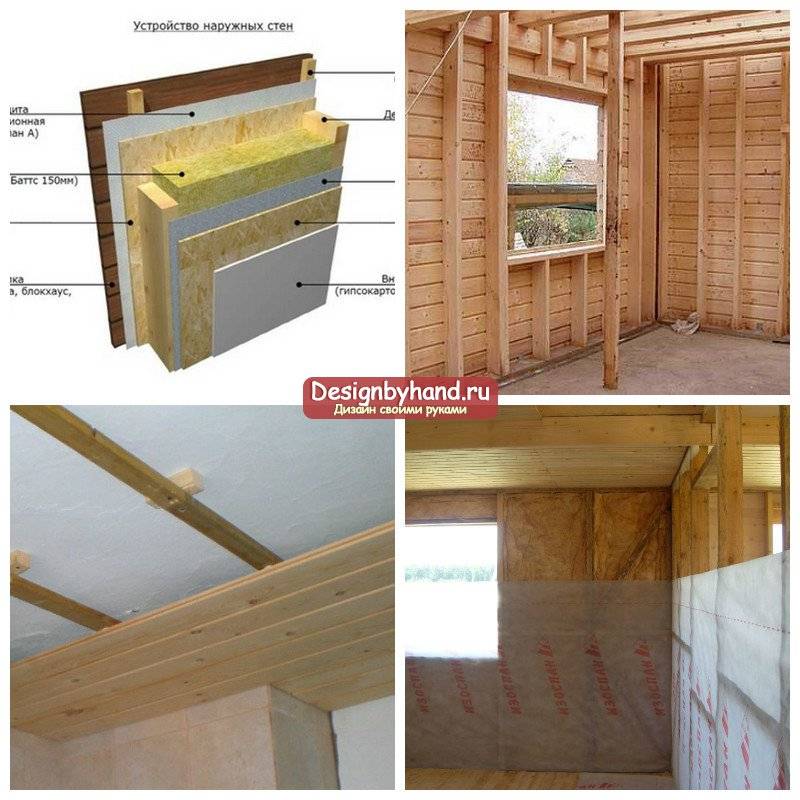

Устройство стены.
Между фольгой, закрывающей минеральную вату, и обшивкой стены оставляют воздушную прослойку толщиной 20-40 мм. Эти миллиметры пустого пространства необходимы для вентиляции. Через полученный воздушный зазор выходит влага, которая во время протапливания бани конденсируется на фольге.
Для организации вентзазора подбирают такую толщину стоек каркаса, чтобы они были шире утеплителя на 40-50 мм. Или монтируют поверх каркаса обрешётку из деревянных брусков. После к обрешётке крепят стеновую вагонку для качественной отделки парной.
Направление крепления вагонки может быть вертикальным или горизонтальным. Горизонтальное расположение имеет преимущество: при необходимости замены подгнивающих или почерневших досок, можно поменять только нижние планки (процесс гниения часто распространяется снизу). При вертикальном креплении планок необходимо менять всю внутреннюю обшивку целиком.
Видео с пошаговым строительством каркасной бани руками хозяев демонстрирует процесс сборки каркасных стен.
Утепление при строительстве
К материалам для строительства каркасной бани, парной, сауны выставляют несколько требований.
- Они должны качественно сохранять тепло.
- Выдерживать температуру нагрева до 100-120 °C без оплавления и потери свойств.
- Иметь минимум синтетических испарений.
Утепление на основе пенопласта.
Соблюдая инструкцию по строительству каркасной бани, часто используют два слоя утеплителя для надёжного изолирования теплопотерь. Их располагают так, чтобы стыки разных слоёв не совпадали друг с другом. Такое утепление гарантированно защищает пространство бани от холода и потерь тепла.
Для теплоизоляции бань часто используют минеральную базальтовую вату, спрессованную в маты или плиты. Прессованная форма ватного утеплителя менее подвержена усадке в сравнении с ватой в рулоне. Натуральные базальтовые волокна отличаются негорючестью, термостойкостью. Кроме того, базальтовая вата имеет в составе минимум синтетических компонентов, не создаёт вредных испарений.
На заметку 150 мм минваты заменяют 500 мм деревянного бревна. В большинстве случаев бывает достаточно 100 мм ватного утеплителя. А иногда – даже 50 мм (в относительно тёплом климате, южных регионах).
Пошаговая инструкция строительства каркасной бани запрещает использование пенопластовых плит для теплоизоляции стен парной комнаты по причине большого количества синтетических испарений, а также из-за возможности их оплавления при нагреве. Пенопласт можно использовать для теплоизоляции стен комнаты отдыха и душевой.
Утепление парной.
После монтажа утеплителя между стоек каркаса его закрывают с внутренней стороны пароизоляцией — полиэтиленовой плёнкой, фольгой. С наружной стороны утеплитель закрывают специальной пароизолирующей мембраной.
Технология строительства
Внешние опоры монтируют по схеме планировки, между собой соединяют горизонтальными и диагональными связями. Вертикальные стойки опирают на нижнюю балочную обвязку, сверху их соединяют брусками. Опоры ставят с шагом 30, 40, 60 см, цокольный и верхний пояс делают из деталей, аналогичных по сечению стойкам. К вертикальным элементам каркаса крепят внутреннее и наружное покрытие.
Детали снабжают пропилами, пазами и шипами для удобства сборки каркаса бани. Модульный вариант по типовому проекту поступает в разобранном виде с точно подогнанными соединениями и подробной инструкцией. Элементы не нужно дорабатывать по месту для поэтапной стыковки.
Фундамент
В этом этапе следует отдельного поговорить о всех шагах выполнения, потому что это не самое простое дело:
- Огораживаем периметр будущей бани колышками;
- Копаем ров с глубиной около полу метра;
- Ширина такого рва не должна быть уже чем 0,4 метра, обычно она определяется индивидуально исходя из параметров всей постройки;
- Засыпаем песком одну треть всей глубины. Залив водой, утрамбовываем мокрый песок;
- Засыпаем поверх песка гравийную смесь. Можно изначально использовать гравийно-песчаную смесь и утрамбовывать весь объем;
- Формируем опалубок и заливаем его бетоном;
- Делаем изоляцию из рубероида;
- Дожидаемся пока фундамент полностью просохнет. Обычно на это требуется около недели. Опытные мастера советуют оставлять зазор в две недели на просушку и усадку фундамента из бетона.
Фундамент щитовой бани
Рассматриваемые бани имеют сравнительно небольшой вес, что позволяет отказаться от использования сильно заглубленных бетонных оснований. Оптимально подойдет обыкновенный ленточный фундамент.
Первый шаг. Выройте яму глубиной порядка 100 см в соответствии с размерами будущей бани.
Второй шаг. Выровняйте дно траншеи и засыпьте слой щебенки. Толщина слоя щебенки – до 30-35% от общей глубины ямы, песка – порядка 15-20 см. Утрамбуйте засыпанный материал.
Третий шаг. Установите по периметру ямы опалубку из досок. По высоте доски опалубки должны возвышаться над ямой не менее чем на 40 см.
Четвертый шаг. Соберите и уложите на засыпку арматурную сетку с ячейками 10-15 см.
Пятый шаг. Приготовьте бетон. Более предпочтительный вариант – закажите изготовление смеси специализированной компании. Для изготовления бетона нужно использовать цемент марки не ниже М500. В остальном же рецепт стандартный: на часть цемента порядка 3 частей просеянного песка, 4-5 частей щебня и вода.
Шестой шаг. Залейте раствор в траншею. Лучше всего завершить заливку за 1 день. Не успеваете – все равно готовьте столько бетона, сколько потратите за сутки, т.к. на следующий день его уже не получится залить. Если не удается залить яму одним слоем, укладывайте бетон строго горизонтальными слоями. Вертикальные слои практически сразу дадут трещину.
Проткните заливку арматурой в нескольких местах, чтобы выпустить излишки воздуха. Оставьте заливку сохнуть на 1-1,5 месяца. На готовый фундамент уложите рубероидную гидроизоляцию.
Сразу к главному: не путайте технологии!
Если вы думаете, что каркасно-щитовая баня это тоже самое, что каркасная, просто более подробное и длинное название, то внимательно прочитайте следующие предложения. Каркасно-щитовая постройка возводится из готовых щитов, которые приобретаются у профессионально занимающимися ими фирм. Каркасную постройку может построить любой домашний мастер, обладающий минимальными навыками строительства и инструментом. Возводится каркас, заполняется утеплителем, обшивается и производятся отделочные работы. Если вам нужна такая каркасная баня, то переходите в соответствующий раздел. Если вы все-таки уверены, что вам нужна информация по щитовым постройкам, то читайте далее.
Фото: компания VIVA HAUS
Каркасная
Несущая конструкция – деревянный каркас, на который крепятся все элементы строения. Баня монтируется на участке без применения техники. Это 100% ручной труд. Можно без привлечения специалистов.
- В проектировании каркасной бани учитываются любые запросы заказчика. Ограничением служат только нормативные акты.
- Быстрое введение объекта в эксплуатацию.
- У каркасных бань, в том числе и мобильных, самая доступная цена. Повысить стоимость может: a) увеличение размера бани; b) вид фундамента; c) дорогостоящие материалы для внутренней и внешней отделки; d) вид утеплителя, существуют рекомендации по утеплению крыши, стен, пола и потолка бани; e) самостоятельная работа или с привлечением специалистов; f) инженерные дополнения…
- Они прочны и надежны.Большое количество ребер жесткости не позволяет конструкции деформироваться.
Каркасно-щитовая
1) Производство каркасно щитовых бань — сложный, дорогостоящий процесс. Основной конструктивный элемент – СИП.
Конструкция СИП (структурно-изолированная панель) похожа на сэндвич. Между двумя листами материала, произведенного на основе дерева – теплоизоляционный слой.
На рынке большое разнообразие СИП. Но, так как вас интересует баня, то ищите сэндвич, где снаружи ориентированно-стружечные плиты с аббревиатурой ОСП, а внутри – пенополистирол.
Средний слой связывает всю конструкцию воедино с помощью специального клея под высоким давлением (холодное прессование). Древесные листы строго параллельны. Водозащитная обработка плит производится при их изготовлении.
Индивидуальное проектирование невозможно. Всегда готовое типовое проектное решение.
2) Такая баня собирается быстро (2-3 дня). Все блоки и элементы четко подогнаны друг к другу в заводских условиях. 3) Себестоимость каркасно-щитовой технологии растет за счет:
- дорогого производства;
- привлечения подъемной техники;
- возможного увеличения числа строительной бригады.
4) Между собой панели крепятся с помощью деревянного бруса, выбор которого требует особого внимания, по принципу «шип-паз».
Стыки уплотняются монтажной пеной. Вертикальные и горизонтальные бруски дают дополнительную жесткость и устойчивость.
5) Панели могут прослужить более 50-ти лет.
Пошаговая инструкция по строительству каркасно-щитовой бани
Шаг 1. Сначала определитесь и закупите все необходимые материалы, а именно:
- для фундамента – сваи или компоненты бетонного раствора (песок, щебень фракции 20*40, цемент) с последующей обработкой праймером;
- для каркаса – брус 12*12 см, доска 15*3 см, бруски 7,5*4 см;
- для внутренней и внешней отделки – вагонка, плиты цементно-стружечные (ЦСП), OSB или сайдинг;
- для теплоизоляции – минеральная вата или базальтовая плита;
- для гидроизоляции – рубероид в два слоя;
- для закрепления материала – гвозди, саморезы, металлические уголки, прочее;
- для устройства кровли – метало черепица или эврорубероид, жалоба и комплектующие для отвода дождевой воды от бани.
Шаг 2. Приступаем к фундаментным работам. Поскольку конструкция бани получится легкой, то самый оптимальный вариант фундамента — это свайный, что сэкономит затраты сил и средств. Чтобы сделать фундамент крепче, после устройства свайного фундамента проложите ленточный. Это обязательное условие для фундамента разных типов почв.
Первый цокольный брус притягивается (прикручивается) к фундаменту любыми существующими анкерными способами. После проверки уровня, поверх бруса укладывают рубероид.
Шаг 3. Важным этапом монтажа каркаса является расчет количества вертикальных стоек. Если баня небольшая (перегородок нет), то стойки находятся только по углам. Минимальное расстояние стоек 60 см, а в ходе работы следует постоянно проверять строго вертикальную установку стоек для недопущения перекоса. В этом помогут такие инструменты, как строительный уровень и отвес, а применение подкосов для стоек надежно зафиксирует положение стойки.
Утепление стен каркасно-щитовой конструкции бани просто необходимо, как и защита от влаги, поэтому проводим тепло– и гидроизоляцию.
Шаг 4. Установка крыши, которая чаще всего бывает двускатной, также требует утепления, гидроизоляции и возведения потолка.
Шаг 5. Монтаж перегородок и напольного покрытия, которое зависит от типа фундамента. Предпочтительным устройством пола является настил досок под небольшим углом для слива воды в канализацию.
Шаг 6. Заключительные работы по установке дверей и окон.
Шаг 7. Облицовка стен бани отделочными материалами. Внутри может быть вагонка, закрепленная гвоздями или скобами. Снаружи баню обшивают разной отделкой:
- ЦСП (1,25 м) — негорючие, прочные и водостойкие плиты;
- OSB (1,22 м) – при таком размере плита четко становится между вертикальными стойками каркаса и не нуждается в подрезке. Дополнительной отделки OSB не требует, поскольку плита гладко зашлифована.
Разница между этими двумя плитами еще и в наличии инструментов для закрепления. Чтобы работать с плитами ЦСП вам понадобится болгарка, а в материале нужно будет еще просверлить отверстие. Монтаж OSB ближе к столярной работе.
Для создания более привлекательного внешнего вида бани обшейте ее ондулином или листовым оцинкованным профилем.
Крыша каркасной бани
На верхний горизонтальный каркас опирается стропильная система. Стропила изготовлены из доски 150 на 40 мм. Внизу стропила опираются на верхнюю обвязку каркаса стен бани, а вверху опираются на коньковый брус.
Сам коньковый брус лежит на 4 ригельных вертикальных столбах, которые являются его основной поддержкой. Дополнительно с фронтонов коньковый брус завязан на обшивку фронтонов.
Обрешетка кровли изготовлена из доски 150 на 25 мм с шагом в 30 см. Сначала казалось, что толщина доски обрешетки чрезвычайно мала, но снежная зима этого года показала, что такая толщина обрешетки вполне достаточна – на крыше бани лежали сугробы высотой в 1,5 метра.
Крышу каркасной бани я решил изготовить из металлочерепицы. Ондулин и прочие горючие кровельные материалы я не приемлю, тем более на бане, где велик риск, при хорошей прямой топке, получить сноп искр из банной трубы.
Листы металлочерепицы были заказаны по размерам кровли. Каждый скат получился длиной 265 сантиметров. Поэтому каждый скат накрывался листами по 135 сантиметров в 2 ряда. Здесь мне пришлось просить друга помочь забрасывать на крышу листы металлочерепицы – одному сделать это очень сложно.

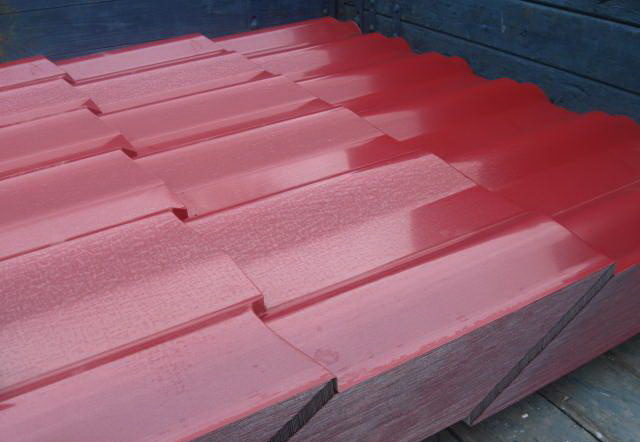

На крышу каркасной бани пошла металлочерепица цвета «рубин».
Для подъема металлочерепицы были сделаны две доски на крышу, и я затягивал каждый лист веревкой, а друг направлял их снизу, следил, чтобы лист шел вверх без перекосов.
Кровлю общей площадью почти 60 квадратных метров мы закрыли за 1 день до обеда. Вторую половину дня я устанавливал конек, ветровые планки и докручивал дополнительные кровельные саморезы.
Как ведется строительство каркасной бани?
Первое, что нужно сделать, – приобрести готовый каркас бани и щитовой комплект. Каркасные бани имеют стандартные размеры и строятся по типовым проектам. Это упрощает процесс строительства и снимает проблемы с попытками самому создать удачный проект бани. Я строил баню размером 4 на 4 метра с парной, моечной и предбанником.
После этого нужно определиться с типом фундамента. Так как каркасная баня легкая, это могут быть как винтовые сваи, так и фундаментные блоки. На процесс эксплуатации бани и ее качества тип фундамента не влияет, но я выбрал винтовые сваи – показалось, что так надежнее. На этот фундамент я установил деревянную опалубку, которую залил цементом.
Далее, через 3 суток после застывания цемента я собрал нижнюю обвязку бани и врезал лаги. На эту конструкцию устанавливается каркас бани. Потом на него по принципу конструктора были надеты щиты, которые сформировали стены бани. В качестве кровли бани я использовал оцинкованный профнастил.
Внутреннюю отделку стен я выполнил с помощью качественной вагонки А-класса. Плюс к этому стены утеплил теплоизоляционным материалом и сделал влагоизоляцию, чтобы баня прослужила дольше. Пол выложил плиткой, установил печку, поставил обычные деревянные окна и деревянную дверь.
Получилась просторная и уютная каркасная баня с небольшой парной, моечной и предбанником. В парной я сделал двухъярусный полог из осины, в моечной повесил душ (провел гибкую нержавеющую трубу, которую подсоединил к бойлеру), а в предбаннике сделал скамейку из осины.
Обустройство крыши
К крыше щитовой бани особых требований нет. Самое главное при ее обустройстве – правильно рассчитать все нагрузки. В очень снежных регионах стоит использовать двускатную крышу с хорошим наклоном – такая конструкция существенно снижает степень нагрузки на опорные балки.
Учитывая тот факт, что фундамент для щитовой бани подготавливается для небольших нагрузок, необходимо подбирать легкие материалы для изготовления крыши. Черепица, имеющая большой вес, не подойдет для этих целей, а вот металлические листы или рулонные покрытия придутся к месту.
Заключение
Эта статья дает максимум информации о том, как сделать щитовую баню своими руками
Все этапы работы выполняются без особых проблем, если хорошо разобраться в вопросе и подойти к обустройству здания с предельным вниманием. Грамотный подход позволит сделать качественную щитовую баню, которая сможет выполнять свои функции в максимальном объеме
