Что такое нейтралитет
Чтобы понять, чем отличаются различные методы заземления, важно понять, что является нейтралью в любой электрической системе
Его наличие в составе комплекса проводников, обеспечивающих передачу электроэнергии от подстанции к потребителю, обусловлено следующими обстоятельствами:
- В трехфазной системе компоненты тока в каждой фазе теоретически должны быть одинаковой величины;
- При протекании через обратную ветвь, называемую нейтральной, благодаря векторному сложению (три фазы сдвинуты на 120 градусов относительно друг друга), они должны фактически аннулировать друг друга;
- В действительности, из-за перекоса фаз, вызванного неравномерным распределением нагрузки, обратная составляющая тока через этот проводник постоянно ненулевая.
Важно! Кроме того, перекос может быть значительным, что заставляет уделять особое внимание нейтральному проводнику. Общая толщина нейтрального проводника, в частности, не должна быть меньше половины сечения фазных шин. В противном случае из-за высоких токовых нагрузок часто возникает такое неприятное явление, как “выгорание нуля”
По этой причине нельзя устанавливать защитные устройства в нулевой проводник, что может привести к его обрыву в случае перегрузок
В противном случае из-за высоких токовых нагрузок часто возникает такое неприятное явление, как “выгорание нуля”. По этой причине нельзя устанавливать защитные устройства в нулевой проводник, что может привести к его обрыву в случае перегрузок
Общая толщина нейтрального проводника, в частности, не должна быть меньше половины сечения фазных шин. В противном случае из-за высоких токовых нагрузок часто возникает такое неприятное явление, как “выгорание нуля”. По этой причине нельзя устанавливать защитные устройства в нулевой проводник, что может привести к его обрыву в случае перегрузок.
Но проводимость земли сильно варьируется в зависимости от типа почвы и местоположения, поэтому невозможно стандартизировать ее проводимость там, где электрические заряды рассеиваются этими объектами. Кроме того, использование металлических фитингов, труб и ферм приводит к ускоренной коррозии и ухудшению их прочностных характеристик. По этой причине при эксплуатации электрооборудования нельзя использовать естественное заземление.
Система заземления TT
Система ТТ — это система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.
Система заземления TT схема:
В соответствии с пунктом 1. ПУЭ питание электроустановок по системе ТТ, допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Кроме того в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО. При этом должно быть соблюдено условие:
Rа Iа ≤ 50 В
где Iа — ток срабатывания защитного устройства; Ra — суммарное сопротивление заземлителя и заземляющего проводника, при применении УЗО для защиты нескольких электроприемников — заземляющего проводника наиболее удаленного электроприемника.
Назначение
Рассмотрим описание работы и схемы каждой из использующихся систем заземления.
TN – это система, в которой нейтральный провод глухо заземлен, а все остальные электрические отводы подключены к ней. Особенности этой схемы в том, что для её реализации возле трансформатора устанавливается специальный реактор, который гасит дугу, появляющуюся в проводке.
У этой системы есть две разновидности: TN-С и TN-CS. TN-С характеризуется тем, что для защиты системы электроснабжения используется одни комбинированный отвод, объединяющий нейтраль и землю. Этот проводник чаще всего используется в жилых помещениях, промышленных зонах и т. д. У него свои достоинства и недостатки
:
- К плюсам можно отнести простоту и универсальность установки. Устройство такого заземления легко производится своими руками;
- Но существенным недостатком является отсутствие отдельного заземляющего провода. Во многоквартирном доме такая система может быть не просто неэффективна, но и опасна. Кроме того, когда открытые отводы находятся под напряжением, они могут ударить током. Чтобы предупредить это, многие хозяева отдельно обустраивают зануление сети;
- Перед монтажом требуется провести предварительный расчет сечения проводников;
- При использовании этой методики нельзя производить выравнивание потенциалов;
- В основном она используется для заземления дачи, старых квартир или частных домов. Для современных новостроек применяется очень редко, т. к. технология не подходит по своим техническим характеристикам.
Сравнительно с ней, TN-CS более безопасна для бытового использования. Она состоит из двух кабелей: заземления и нуля
Если Вы обустраиваете проводку в новом доме, то рекомендуем обратить внимание именно на такой раздельный вариант, она идеально подойдет для нового жилого фонда
Протягивается она от самой трансформаторной подстанции, где напрямую заземляется. Из-за этого при установке можно столкнуться с рядом проблем. Помимо этого техническое проектирование и требования ПУЭ требуют для её реализации использования трехжильного либо пятижильного провода.
Чтобы упростить установку земли, придумали систему, объединяющую достоинства и упрощающую недостатки двух предыдущих. Это TN-C-S. Здесь, как и в TNC есть нулевой провод, который способствует повышению сопротивления при утечке, но, как и TNS, она раздельная. За счет этого обеспечивает мгновенную реакцию УЗО при аварийной ситуации.
Не требует использования дорогого пятижильного провода и может монтироваться в любых постройках и для различного сечения проводников. При этом нужно отметить, что заземление производится по стоякам в подъезде, поэтому предварительно обязательно нужно взять разрешение у электропоставляющей компании. Также к недостаткам нужно отнести тот факт, что если обрывается заземляющий кабель, то открытые отводы стояков могут быть под высоким напряжением.
Схема системы глухого заземления и молниезащиты TT является глухозаземленной и полностью изолированной. В ней для подключения открытых отводов электроустановок или коммуникаций используются специальные нейтральные переходники. Её принцип действия очень простой, но он нецелесообразен для дома или квартиры. Если объяснить просто, то в землю у здания забивается металлический колышек, который соединяется с отводами. К такому контуру подключается оборудование. Установка такой системы допускается только в небольших нежилых помещениях, скажем, в бане, МАФе и прочих постройках. Также может использоваться для освещения или местного отопления (теплицы, инкубатора). Профессиональный вариант можно увидеть у компании Zandz.
Главным достоинством такого стержневого метода является его мобильность. При необходимости все содержимое этой модульной конструкции просто переносится на другое место, чего нельзя сделать ни с одной другой «землей». Это очень удобно, если требуется замена, проверка, осмотр или ремонт постоянной стационарной системы.
Применение системы IT в основном производится различными лабораториями или медицинскими организациями. Монтаж осуществляется посредством нейтрали, которая изолируется от заземления. При этом иногда используется, где земля подключается за счет крепления нейтрального кабеля к приборам с очень высоким сопротивлением. Её техническое исполнение обеспечивает практически полное отсутствие различных магнитных полей, вихревых токов и других недостатков прочих систем заземления. Подобный комплект (Galmar и прочие) можно купить и использовать и в бытовых целях, но он довольно дорогой. Его стоимость варьируется от 50 долларов до нескольких сотен (цена зависит от протяженности системы).
Видео: зануление и заземление
Выбор стержней для модульно штыревого заземления
Обычно они идут омедненные стандартной длины 1,5м. Для подвалов, где низкие потолки, можно взять и покороче – 1,2м.
Самый распространенный диаметр стержней – 14мм.
Говорят, что чем выше пятно контакта с землей, тем лучше. Безусловно это так. Но не ждите каких-то супер улучшенных характеристик по сопротивлению при увеличении сечения.
Согласно формуле расчета заземления для одиночного вертикального заземлителя, диаметр не шибко влияет на общий показатель.
Даже если вы его увеличите на 100%, то сопротивление уменьшится всего на 9%.
Не то, что вы ожидали, правда? Поэтому особого смысла переплачивать и покупать максимально толстые штыри нет.
Берите минимально допустимые по нормам.
Помимо омедненных, есть еще один вид стержней с резьбой – безмуфтовые оцинкованные. В них стержень просто вворачивается один в другой. На краю одного штыря находится наружная резьба, на другом внутренняя.
Что лучше, медь или цинк однозначно сказать нельзя. Каждый производитель всегда нахваливает именно свою продукцию.
Однако имейте в виду, что медное покрытие хотя и устойчиво к коррозии, но только до тех пор, пока его не повредили.
А поцарапать его можно очень легко. Например, при использовании газовых ключей, затягивая соединительные муфты.
Либо при вхождении в каменистую почву, сковырнув верхний слой острыми гранями камешков.
В этом случае медный защитный покров разрушается и место царапины начинает активно окисляться. Далее происходит постепенное, но неумолимое разрушение стального сердечника, вследствие чего резко ухудшается общее сопротивление всего контура.
Именно поэтому медное покрытие должно быть как можно толще. Рекомендуемое значение – не менее 0,25мм (включая резьбу!).
С цинком все наоборот. Такие штыри не особо боятся внешних повреждений. В них цинк по отношению к стальному сердечнику является восстановителем.
Поэтому здесь корродировать в первую очередь будет цинк, и только затем сталь. И пока весь цинковый слой не испортится, стальной сердечник будет чувствовать себя хорошо.
Тем не менее гарантийные сроки работы, указываемые производителями примерно следующие:
омедненные стержни – 30 лет
оцинкованные – от 20 до 30 лет
Еще бывают комплекты из нержавейки.
Такие предназначены для тех, кто вообще не экономит на электрике и хочет сделать контур, что называется “на века”.
Материалы для контура заземления
Чтобы заземление частного дома было эффективным, его сопротивление не должно быть больше 4 Ом. Для этого необходимо обеспечить хороший контакт заземлителей с грунтом. Проблема в том, что измерить сопротивление заземления можно только специальным прибором. Эту процедуру проводят при вводе системы в эксплуатацию. Если параметры хуже, акт не подписывают. Потому, делая заземление частного дома или дачи своими руками, старайтесь строго придерживаться технологии.
Пример заземления для частного дома
Параметры и материалы штырей
Штыри заземления обычно делают из черного металла. Чаще всего используется пруток сечением 16 мм и больше или уголок параметрами 50*50*5 мм (полочка 5 см, толщина металла — 5 мм)
Обратите внимание, что арматуру использовать нельзя — ее поверхность каленая, что изменяет распределение токов, к тому же в земле она быстро ржавеет и разрушается. Нужен именно пруток, не арматура
Возможные профили электродов
Еще вариант для засушливых регионов — толстостенные металлические трубы. Их нижнюю часть сплющивают в виде конуса, в нижней трети сверлят отверстия. Под их установку сверлят лунки требуемой длины, так как забить их не получится. При пересыхании грунтов и ухудшении параметров заземления, в трубы заливают соляной раствор — для восстановления рассеивающей способности грунтов.
Длинна стержней заземления — 2,5-3 метра. Этого достаточно для большинства регионов. Конкретнее есть два требования:
- стержень контура заземления должен заходить в грунт ниже уровня промерзания не менее чем на 60 см (лучше — 80-100 см);
в засушливых регионах как минимум 1/3 заземлителя должна находиться во влажных грунтах, потому еще надо ориентироваться на уровень расположения грунтовых вод — при низком их расположении могут понадобиться более длинные стержни.
Конкретные параметры заземления можно высчитать, но требуются результаты геологического исследования. Если у вас таковые имеются, можно заказать расчет в специализированно организации.
Из чего делать металлосвязь и как соединять со штырями
Все штыри контура соединяются между собой металлосвязью. Ее можно сделать из:
- медного провода сечением на менее 10 мм2;
- алюминиевого провода сечением не менее 16 мм2
- стальной проводник сечением не менее 100 мм2 (обычно полоса 25*5 мм) .
Чаще всего штыри между собой соединяются при помощи стальной полосы. Ее приваривают к уголкам или оголовкам прутка
Очень важно чтобы качество сварного шва было высоким — от этого зависит пройдет ли ваше заземление испытание или нет (будет ли оно соответствовать требованиям — сопротивление меньше 4 Ом)
Параметры, которых необходимо добиться при самостоятельном изготовлении контура заземления
При использовании алюминиевого или медного провода к штырям приваривают болт большого сечения, к нему уже крепят провода. Провод можно накрутить на болт и прижать шайбой с гайкой, можно провод оконечить разъемом подходящего размера. Главная задача та же — обеспечить хороший контакт. Потому не забудьте зачистить болт и провод до чистого металла (можно обработать шкуркой) и хорошо поджать — для хорошего контакта.
Отличия между традиционным и штыревым заземлением
Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.
Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).
Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?
Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.
Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.
Как известно, сопротивление заземляющего устройства зависит от:
типа грунта
времени года
глубины залегания электродов
Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.
намного долговечнее
на порядок проще в монтаже
и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)
Плюс ко всему этому, весь монтаж обходится без сварочных работ.
Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.
Вот и приходится нанимать сторонних электриков.
Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.
А еще его без проблем можно сделать прямо в подвале здания.
В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.
Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.
Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.
Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.
Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.
Защитное заземление в электроустановках (назначение, принцип действия, устройство, нормирование)
Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.
Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение – защитить человека от поражения электрическим током, если он прикоснулся к корпусу элекроустановки или других ее частей, которые оказались под напряжением.
Защитное заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустаноувки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.
В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек – ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.
Есть два вида заземлителей– естественные и искусственные.
К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.
В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой.
В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами.
Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.
Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей.
Обозначения системы заземления
Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.
Первая буква в обозначении системы заземления определяет характер заземления источника питания:
T — непосредственное соединения нейтрали источника питания с землёй.
I — все токоведущие части изолированы от земли.
Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:
T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.
N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.
Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.
S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.
Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок.
Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе.
Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года.
Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами.
Сопротивление изоляции должно быть не меньше 0,5 Мом
Рейтинг лучшего электролитического заземления
Комплект электролитического заземления CMZ – 2.5 вертикальный
Отличный набор известного производителя, который предназначен для размещения на сложном типе грунта. Подойдет как для домашнего пользования, так и для заземления электрических установок в земле с высоким сопротивлением. В комплекте присутствует качественное оборудование, которое отличается надежностью и долговечностью.
Достоинства:
- Надежность;
- Безопасность;
- Подойдет для сложного грунта.
Недостатки:
Не обнаружено.
EZETEK 2.5 В
Надежное заземление, которое размещается в грунтах с высоким сопротивлением, поэтому подойдет для установки в песчаных и скальных породах. Это является главным достоинством подобных моделей. Система гарантирует качественное стекание токов в землю, что позволит безопасно эксплуатировать продукт на протяжении 50 лет. Кроме того, изделие оснащено молниезащитой, что в разы увеличивает эффективность.
Комплект предназначен для размещения в скважину, глубина которой достигает 2.5 метров. В наборе присутствует вертикальный электрод, специальный состав для заполнения пространства, измерительный колодец, а также крепежные элементы. Все это обеспечивает надежность и безопасность эксплуатации.
Достоинства:
- Популярный производитель;
- Безопасность;
- Подойдет для большинства сооружений;
- Долговечность.
Недостатки:
Не обнаружено.
ZandZ ZZ-100-102
Один из популярных российских комплектов, который используется во многих регионах страны. Предназначен для организации надежного заземления в любом грунте, где присутствует высокое удельное сопротивление. Главное достоинство, такого прибора в том, что он не требует использования специальной техники, все действия может выполнить один человек.
Достоинства:
- Высокий эксплуатационный срок;
- Безопасность;
- Надежность;
- Хорошая комплектация.
Недостатки:
Высокая стоимость.
Системы искусственно выполненного заземления
Наиболее распространенным и эффективным видом электрозащиты является искусственное заземление. Для того чтобы рассказать о них, сначала дадим расшифровку их буквенной маркировки, являющейся первыми буквами французских слов:
- T – первая буква французского слова «заземление»;
- N – соединение с нейтралью;
- I – изоляция;
- C – объединение нулевых проводов (рабочего и защитного) в один;
- S – использование нулевых проводов отдельно друг от друга.
Справка: нейтраль – общая часть системы переменного тока, имеющей несколько фаз и соединенной звездой, которая находится под напряжением. Для однофазной системы переменного тока это ее средняя часть.

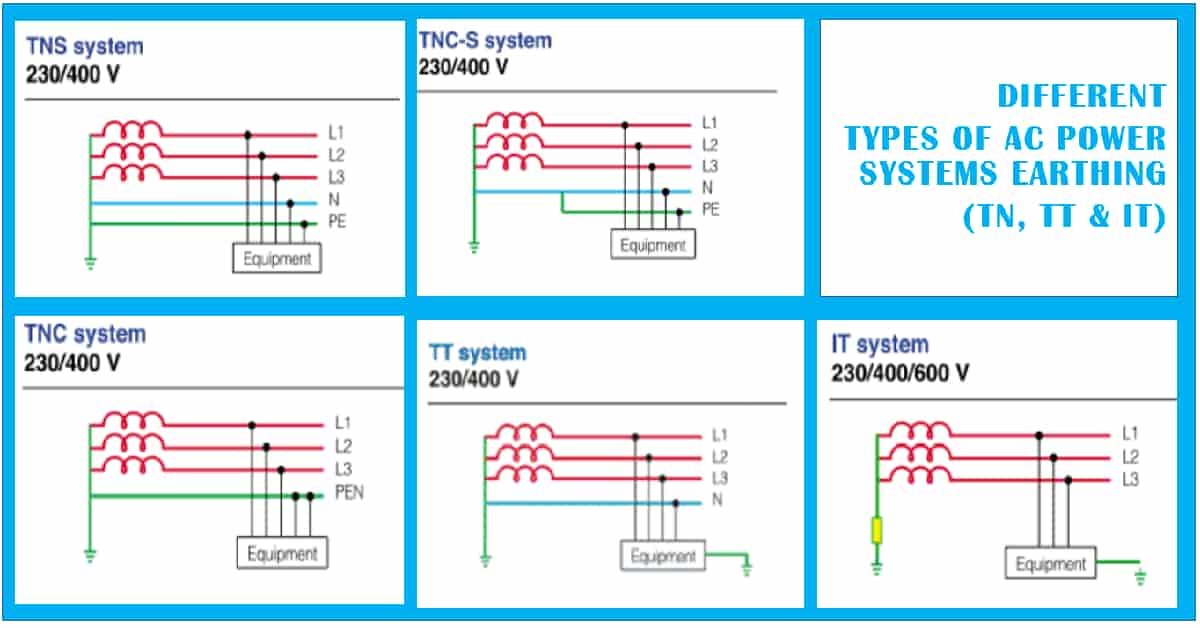

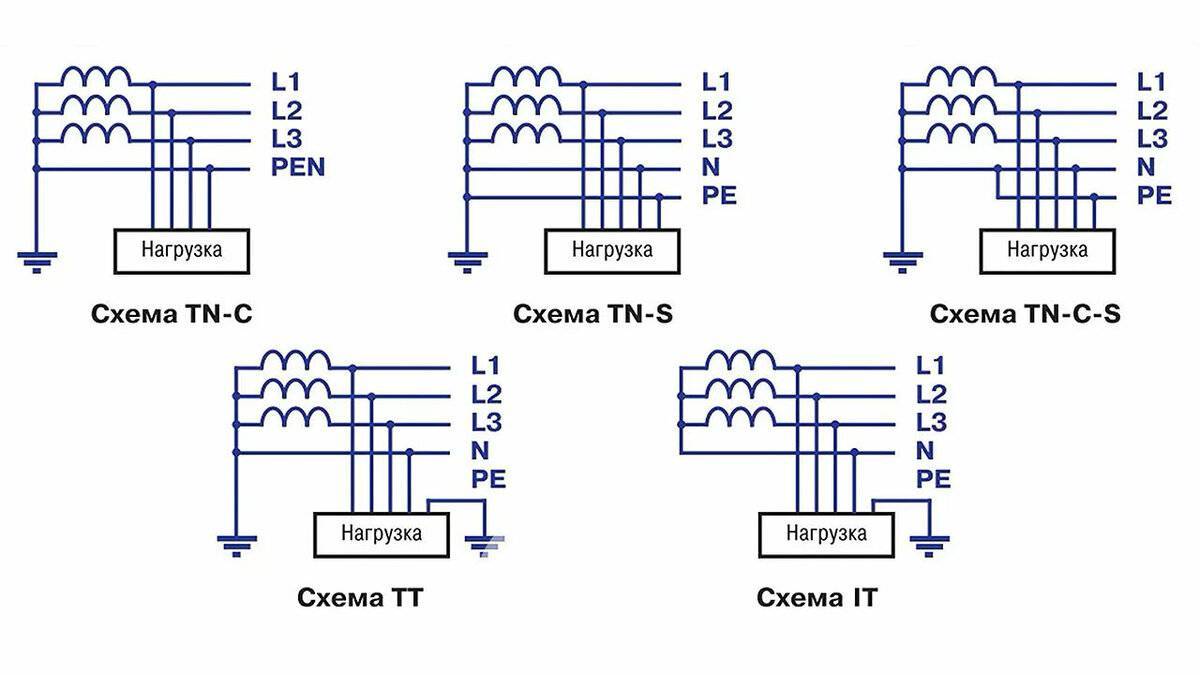

Виды электрических систем маркируются: TN, TN-C, TN-S, TN-C-S, TT, IT. Расположение букв на определенной позиции тоже имеет свое значение:
- на первой позиции буквенное значение говорит о том, как заземление реализовано на источнике электроэнергии;
- второе буквенное значение говорит о том, как заземление сделано на открытой поверхности электрической установки;
- третья и четвертая буквы обозначают подвиды первого обозначения.
А теперь рассмотрим каждую систему искусственного заземления.
TN схема
Эта система заземления является самой распространенной в загородных домах. Она подразумевает, что на стороне источника тока (на подстанции) точка соединения обмоток трансформатора (это глухозаземленная нейтраль) неразрывно соединена с заземляющим устройством. Неразрывное соединение получают за счет нескольких вертикально вбитых в землю на глубину два с половиной метра металлических прутов. Пруты соединяют между собой кабели и полоса для заземления. Вместе они составляют единый контур дома Глухозаземленная нейтраль соединяется с электроприборами дома через нулевые и защитные проводы. По способу их подключения различают три TN подсистемы.
Что это такое, глухозаземленная нейтраль легко увидеть на схеме ниже.

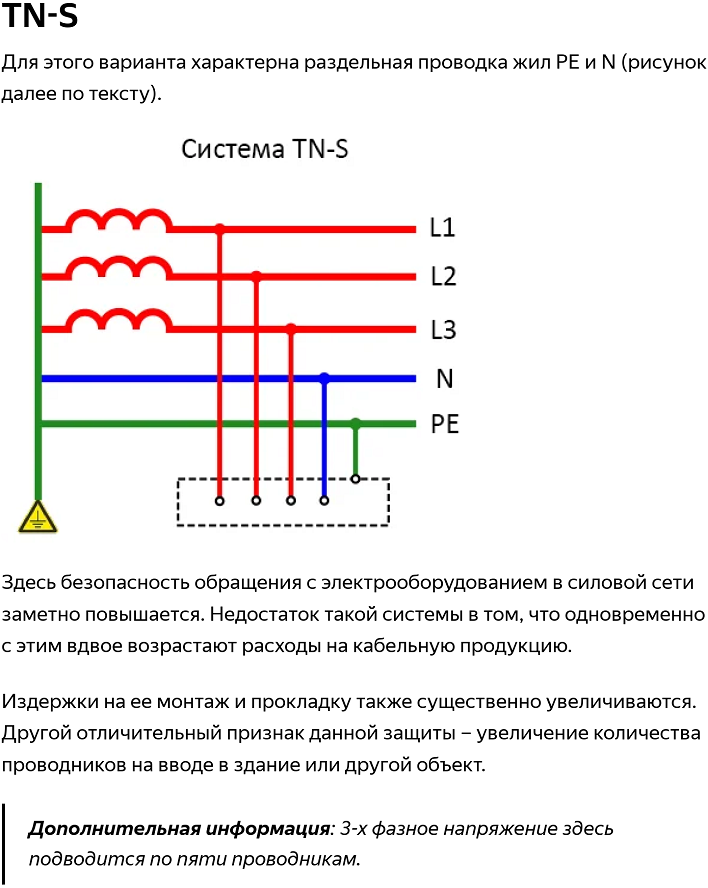

TN-S схема
В этой системе помимо нейтрали и фазных проводов присутствует отдельно выделенный защитный провод. Обычно к дому от трансформатора подходит кабель с пятью или тремя жилами. Для трехфазных систем – это три фазы, рабочий и защитный «нули», для однофазных – это то же, только вместо трех фаз — одна фаза. Эта система считается наиболее безопасной, ни и при этом наиболее дорогостоящей.
Справка — каким образом обозначаются нулевые рабочие нейтральные проводники и нулевые защитные:
- нулевой рабочий провод – провод, питающий электрические приборы в доме и соединенный с нейтралью подстанции обозначается PE;
- нулевой защитный провод соединяет открытые поверхности электрических приборов и нейтраль на подстанции обозначается N.

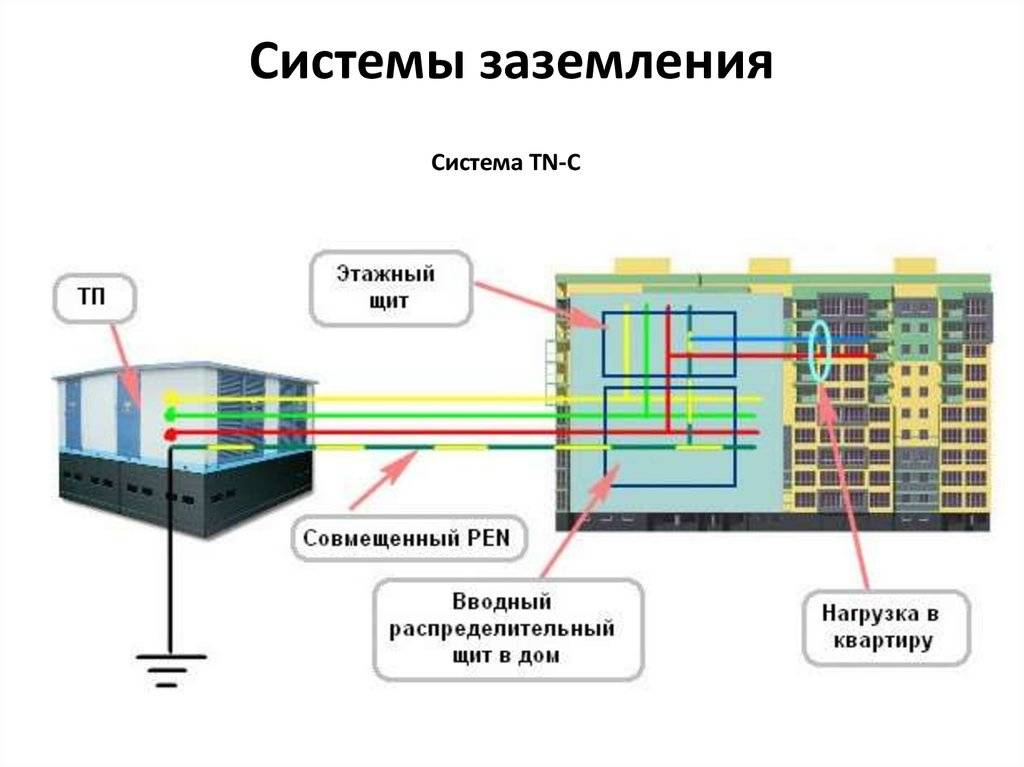

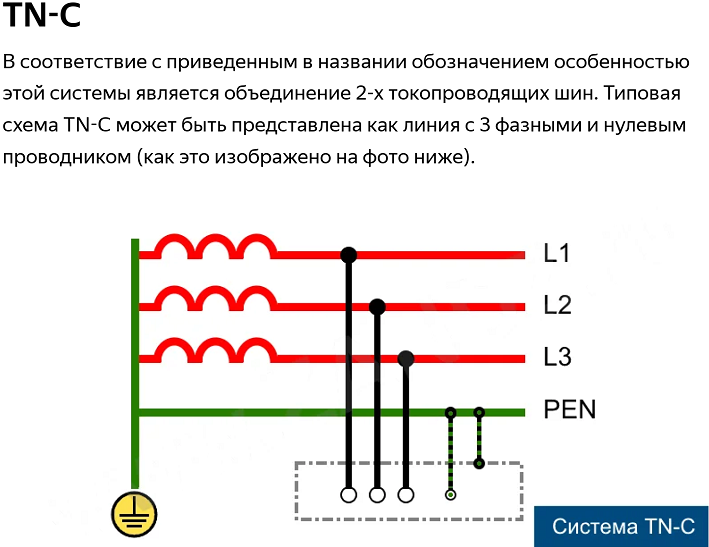

TN—C схема
Схема, когда рабочий и защитный «нули» соединены в один. Система устаревшая и не является надежной (особенно в случае порыва нулевой линии). При таком заземлении от подстанции идет кабель с четырьмя или двумя жилами (отличается от ТНС схемы отсутствием защитного провода).

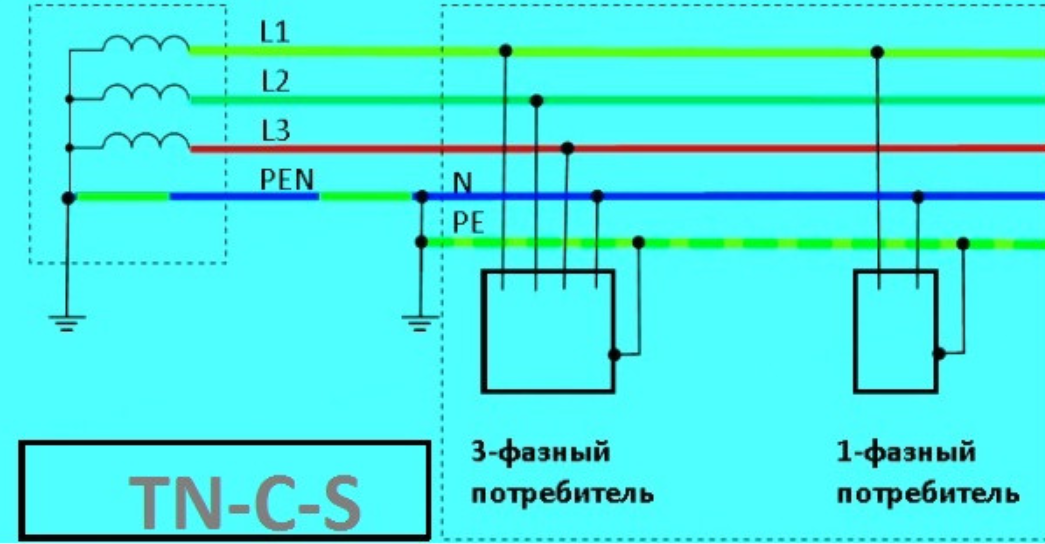

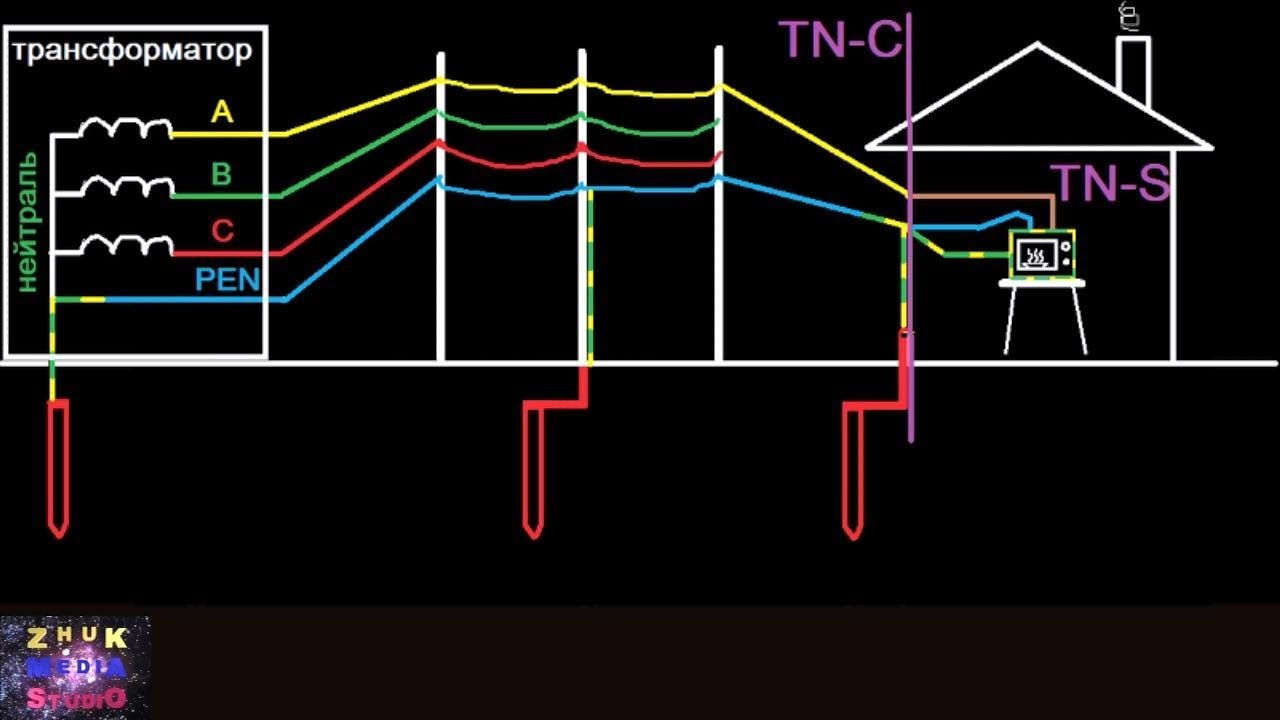

TN—C—S схема
TN-C-S система заземления — промежуточная схема между двумя предыдущими системами. При этой схеме от трансформаторной подстанции до дома кабель проложен без защитного провода, а по дому рабочий нулевой провод разделяется на два – на рабочий и защитный нулевые проводы. Используется для этого шина-расщепитель. Система отличается от TN-C в более выгодную сторону, но всё равно не лишена недостатков. В случае перегорания нулевого провода между домом и трансформатором, электрические приборы ни чем не защищены от фазного тока.
TT схема
Схема, при которой подстанция и электроприборы в доме глухо заземляются отдельно. При такой системе в доме обязательно должны присутствовать УЗО и должно быть сделано уравнивание потенциалов.
Справка: уравнивание потенциалов и заземление — в чем разница? Заземление установлено на электрических приборах, а уравнивание потенциалов проводят между электрическими приборами и элементами инфраструктуры дома (трубами, металлическими решетками бетонного пола и т.п.). Достигается за счет соединения всех токопроводящих предметов в доме с общей шиной заземления.

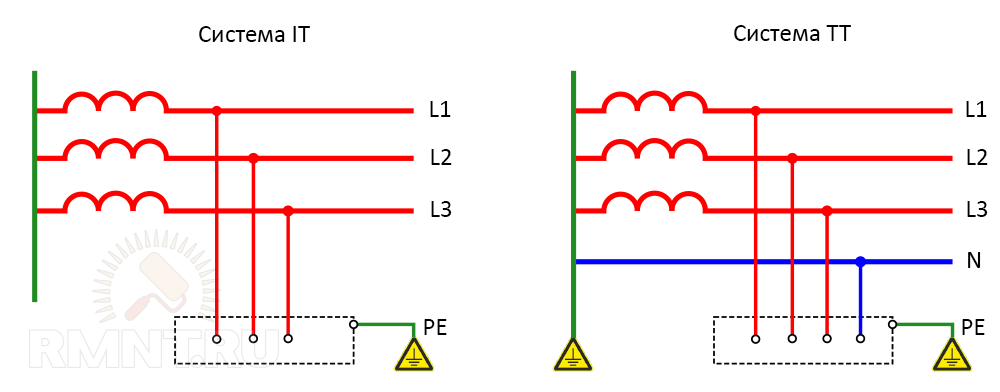

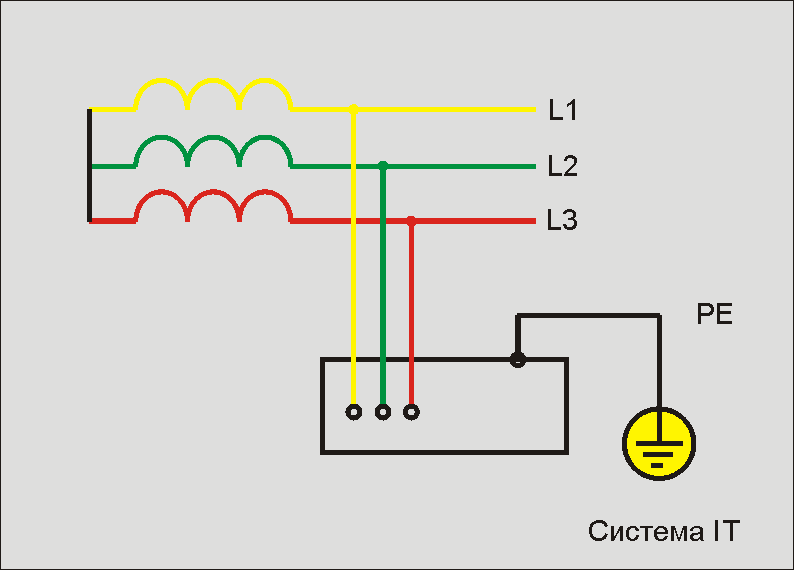

IT схема
При этой схеме электроприборы в доме глухо заземлены, а нейтраль трансформатора изолирована. Что такое изолированная нейтраль? Примером сети с изолированной нейтралью могут служить трансформаторы на горных карьерах. Нейтраль таких трансформаторов заземлена через контрольно-измерительные приборы, которые следят за утечками тока и отключают электроприборы в случае появления утечки. Сети с изолированной нейтралью (изолированная система) практически не делают в частных домах. Одним из существенных недостатков системы, где реализована изолированная система, является сложное обнаружение неисправностей.
Краткое описание работы систем заземления
Системы заземления отличаются прежде всего безопасностью. То есть, сколько шансов выжить даёт человеку такая система после того, как на корпусе появилась фаза.
Возникает путаница в терминологией – одну и ту же систему называю и занулением, и заземлением. Википедия предлагает системы TN называть занулением на том основании, что в них заземляющий проводник PEN соединен с нулевым (нейтральным) проводом источника питания. А уже этот провод в трансформаторе – заземлён. Заземляется для того, чтобы не было перекоса фаз.
ПУЭ, Библия электрика, говорит, о том же самом, как о системах заземления.
Разница между этими понятиями, по моему мнению, очень зыбкая. По-моему, заземление нужно для поддержания напряжения на уровне потенциала земли на проводе PE и на всех нетоковедущих частях электроустановки, к которым он подключен. А зануление нужно для создания тока короткого замыкания при замыкании фазы на тех же частях электроустановки. В итоге, эффект может быть один – заземленные или зануленные части никогда не окажутся под фазным напряжением, и при этом должен сработать защитный автомат. Это если коротко и своими словами.
Вообще, заземление это более широкое понятие, чем зануление.
Можно сказать, система защиты безопасна настолько, насколько эта точка приближена к источнику напряжения. И опять же, что можно считать потребителем – электрочайник, квартиру, многоэтажный дом, или район города?
Ну а если фаза “прорвётся” на корпус – её должен уничтожить защитный автомат со 100% вероятностью.
Тут важными считаю две вещи:
- Весь металл, который не под фазой, должен быть под одним и тем же потенциалом. И желательно, чтобы этот потенциал был равен потенциалу земли. Это – “самый нулевой” потенциал.
- Опасное – недоступно. Доступное – безопасно. Бывает, смотришь в квартирные советские щитки или РП и волосы шевелятся.
И ещё, в который раз повторюсь. Всегда рассматривается вероятность обрыва нулевого рабочего проводника. Дело в том, что при таком обрыве на всей схеме прибора, вплоть до точки обрыва нуля, присутствует фазное напряжение.
В случае прикосновения ток проходит через нагрузку и через тело человека. Не смотря на сопротивление нагрузки, этот ток остается таким же опасным, как и при прикосновении к фазному проводу. Ведь сопротивление нагрузки (например, электробытового прибора) всегда гораздо меньше сопротивления тела человека.
