Методика оценки технического состояния систем отопления
При оценке технического состояния трубопроводов всех инженерных систем также определяется их коррозионное состояние, которое оценивается по глубине максимального коррозионного поражения стенки металла по сравнению с новой трубой, а также по средней величине сужения сечения труб коррозионно-на-кипными отложениями по сравнению с новой трубой. В системах отопления также оценивается коррозионное состояние нагревательных приборов.
Оценка максимальной глубины коррозионного поражения труб, как и нагревательных приборов, должна производиться в случаях, когда срок службы элемента близок к среднему сроку, предусмотренному «Положением о планово-предупредительном ремонте», а также при отсутствии или недостаточном количестве сведений о ремонтах элементов системы отопления в здании.
Коррозионное состояние и величина сужения живого сечения определяются по образцам. Образцы отбираются из элементов системы (стояков, подводок к нагревательным приборам, нагревательных приборов).
При отборе и транспортировке образцов-вырезок необходимо обеспечить полную сохранность коррозионных отложений в трубах (образцах). На вырезанные образцы составляются паспорта по прил. 8 ВСН 57-88(р) , которые вместе с образцами направляются на лабораторные исследования.
Количество стояков, из которых отбираются образцы, должно быть не менее трех в случае, когда отсутствовали аварийные ремонты стояков в результате сквозной их коррозии и образования свища. При обследовании системы с замоноличенными стояками образцы для анализа отбираются в местах их присоединения к магистралям в подвале.
Количество подводок, из которых отбираются образцы, также должно быть не менее трех, идущих от стояков в разных секциях и к разным отопительным приборам в здании.
Допустимая величина максимальной относительной глубины коррозионного поражения труб принимается в пределах 50% толщины стенки новой трубы.
Допустимая величина сужения трубопроводов коррозионно-накипными отложениями принимается в соответствии с гидравлическим расчетом для труб, бывших в эксплуатации (с величиной абсолютной шероховатости 0,75 мм). При этих условиях допустимое сужение, , составит для труб d = 15 мм – 20; d = = 20 мм – 15; dy= 25 мм – 12; dy = 32 мм – 10; dy = 40 мм – 8; dy = = 50 мм – 6.
Для конвекторов допустимым сужением живого сечения из условия допустимого снижения теплоотдачи отопительного прибора считается 10.
Средний внутренний диаметр трубы с отложениями определяется в результате замеров индикатором часового типа, укрепленным на штативе.
Результаты замеров суммируются, и определяется среднеарифметическое значение толщины стенки. Из полученного результата вычитается толщина стенки новой трубы того же диаметра и вида.
Удвоенная средняя толщина кольца отложений вычитается от значения внутреннего диаметра трубы, тем самым определяется средний диаметр трубы с отложениями.
Обследование состояния трубопроводов начинается с выявления следующих дефектов: — свищей в металле труб; — свищей (течей) в резьбовых соединениях; — непрогрева регистров (полотенцесушителей). Результаты обследования системы отопления оформляются по форме, приведенной ниже.
ЧОрганизация труда в строительствеВентиляцияНормативная и проектная документацияОхрана труда при проведении ремонтных работСодержание конструкций зданияСебестоимость и рентабельность в строительствеТехническое и тарифное нормированиеОрганизация управления строительством в сссрЖилищное строительство в Советском СоюзеОборудование и устройство систем вентиляции и кондиционирования
Виды систем отопления
Классифицирование конструкций отопления лучше начинать с вида применяемого топлива.
В зависимости от источника тепла эти конструкции бывают:
- На жидком топливе (дизтопливо, лёгкие сорта мазута. Высокий КПД, упрощённое управление и снижение расхода топлива системами управления).
- На твёрдом топливе (пеллетные, угольные, дровяные).
- На газу (магистральный газ сравнительно дешёвый источник энергии).
- Электрические (простота установки).
- Альтернативные (независимые, экологичные и экономичные системы, работающие на энергии солнца и/или земли).
- Комбинированные (употребление разных видов топлива).
Оптимальная система отопления общественного здания
Для подбора оптимальной системы теплоснабжения здания общественного назначения нашим специалистам нужно будет обязательно выехать на объект и произвести все необходимые замеры, анализы, расчёты. Мы начнём лишь тогда, когда будет готов проект, и когда он будет обязательно согласован с заказчиком.
Желательно, чтобы система отопления общественного здания
разрабатывалась в комплексе с остальными инженерными сетями строения, как то водоснабжение, канализация, вентиляция, кондиционирование. Это даст возможность максимально удачно совместить данные коммуникации в гармоничную, чётко налаженную и надёжную совокупность сетей. В компании «Сети Сервис» могут предложить не только на любом объекте, но и монтаж всех инженерных коммуникаций в комплексе.
Не расстраивайтесь, если сложилось так, что работы по отоплению нужны, когда все остальные коммуникации уже налажены. Наши мастера справятся с интегрированием отопления с другими системами, даже если Вы заказываете услуги по отдельности. Вас порадует наш индивидуальный подход и умение создать такой проект, по которому монтаж системы теплоснабжения принесёт комфорт и лучший результат. Мы уже ждём Ваших звонков, консультаций, заказов!
Достоинства и недостатки

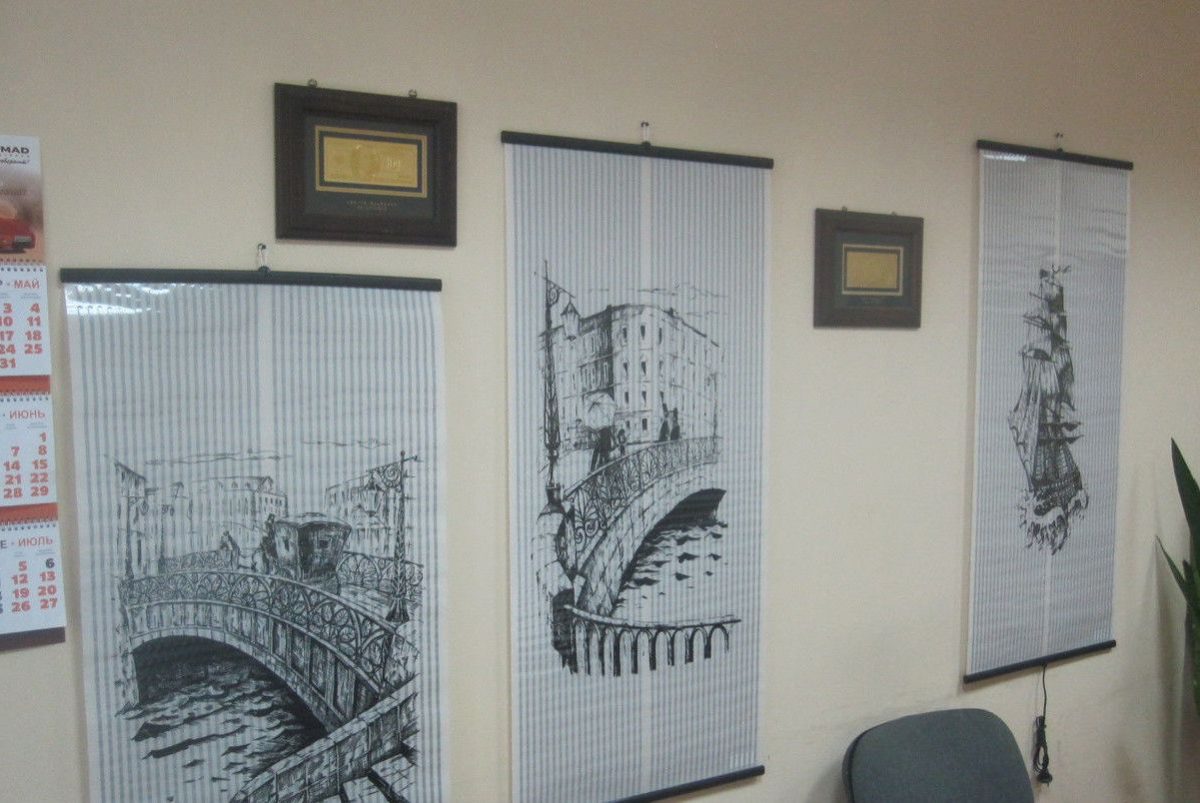

У
настенного пленочного обогревателя
есть масса очевидных и скрытых достоинств:
- Коэффициент
полезного действия максимально приближен
к 100%; - Устройство
расходует небольшое количество
электроэнергии и позволяет сократить
соответствующую статью расходов; - Прибор
не сушит воздух и работает без запаха; - При
необходимости его можно быстро
демонтировать и убрать в любое удобное
место, например, ящик стола; - Для
сохранения чистоты достаточно
своевременно протирать полотно чуть
влажной тряпочкой или смахивать пыль
щеткой.
Иными
словами, картина на стене способна
полностью заменить полноценный
обогреватель, нисколько не уступая ему
в выполняемых функциях. Однако у такого
отопительного прибора есть и один
недостаток – отсутствие терморегулятора
приводит к необходимости постоянного
человеческого контроля. Устройство
необходимо самостоятельно отключать,
когда воздух прогреется достаточно и
включать, если температура вновь
снизилась и стала некомфортной. Хотя
этот небольшой недостаток с лихвой
компенсирует широкий ассортимент
дизайнов настенного пленочного
обогревателя.
Тип системы
Ознакомившись со способами циркуляции теплоносителя по магистралям, стоит знать, что контур системы водяного отопления может быть однотрубным, двухтрубным и коллекторным. Рассмотрим все три варианта более подробно.
Одна труба
В данном случае вода последовательно передвигается от радиатора к радиатору, при этом по дороге теряя температуру, отчего каждая следующая батарея будет холоднее.
Это негативно сказывается на достижении комфортного климата в комнатах.
Две трубы
Для такой схемы характерно более качественное отопление помещений. Здесь предусмотрен монтаж двух труб, которые подведены к каждому радиатору. Одна из них снабжает батареи горячим теплоносителем, а вторая отводит остывшую воду обратно к котлу, таким образом, потери тепла будут минимальными.
Коллектор
Самый эффективный вариант, при котором обязательным элементом является коллектор, отдельно подводящий трубу с горячей водой к каждому обогревательному элементу. Другая труба возвращает остывший теплоноситель обратно.
Учитывая такую особенность можно проводить ремонт и устанавливать температуру каждого радиатора отдельно, не выводя из эксплуатации весь контур. К сожалению, здесь значительно увеличивается расход труб и возникает необходимость проведения работы по установке коллекторного шкафа.
Подключение радиаторов
Выбор способа их подключения зависит от их общего количества, способа прокладки, протяженности трубопроводов и пр. Самыми распространенными методами являются:
• диагональный (перекрестный) способ: прямая труба подключается в боковой части батареи вверху, а обратка – на ее противоположной стороне внизу; этот способ позволяет носителю тепла распределятся по всем секциям максимально равномерно с минимальными теплопотерями; применяется при значительном количестве секций;
• односторонний: также используется при большом количестве секций, труба с горячей водой (прямая труба) и обратка подключаются с одной стороны, позволяет обеспечить достаточную равномерность прогрева радиатора;
• седельный: если трубы уходят под пол, удобней всего крепить трубы к нижним патрубкам батареи; из-за минимального количества видимых трубопроводов внешне выглядит привлекательно, однако радиаторы нагреваются неравномерно;
• нижний: метод схож с предыдущим, единственное отличие – прямая труба и обратка располагаются практически в одной точке.
Для защиты от проникновения холода и создания тепловой завесы батареи располагаются под окнами. При этом расстояние до пола должно составлять 10 см, от стены – 3-5 см.
Особенности отопления многоквартирного дома
У системы подачи тепла в многоквартирный дом имеется ряд нюансов в эксплуатации:
- Невозможность пользователя повлиять не степень нагрева теплоносителя. Все, что может сделать жилец – перекрыть или уменьшить поток в конкретный радиатор.
- Сложности с организацией учета поставленного тепла. Для него требуется ставить приборы ИПУ на 2-5 стояков, что обходится в значительную для семейного бюджета сумму.
- Даты начала и окончания отопительного сезона устанавливаются без учета мнения потребителя или природных условий.
Жильцу зачастую приходится приложить немало усилий для создания оптимального микроклимата. Требуется обеспечить хорошую теплоизоляцию в квартире, а также добиться от УК проведения аналогичных работ по устранению потерь тепла в подъезде и на лестничных клетках.
Центральное отопление: что это такое
Структура централизованного отопления представляет собой несколько взаимосвязанных между собой элементов.
Источник тепла и теплообменник
В качестве источника тепловой энергии могут выступать ТЭЦ или котельные. Теплоэнергоцентраль нагревает теплоноситель за счёт тепловой энергии, которую вырабатывает пар от воды в паровых турбинах.
С помощью теплообменника уже нагретая вода передаёт тепло холодной воде. В котельных тепловую энергию добывают от горячей воды.
Считается, что одна ТЭЦ способна заменить несколько котельных, но и последние тоже пока остаются востребованными.
Теплосети
Представляют собой систему соединённых между собой трубопроводов для передачи тепла к жилым объектам. Сети теплоснабжения могут находиться как под землёй, так и над ней, при этом обязательно должны быть соблюдены меры теплоизоляции и в том, и в другом случае.
Потребитель тепла
Это оборудование для получения и распределения тепла по всему объекту.
В основе принципа работы центральной отопительной системы — принцип циркуляции горячей воды (или пара) по трубам подачи и обратки, которые могут быть с верхним или нижним розливом. Обе указанные трубы можно расположить в подвале дома, а можно трубу подачи воды установить на чердаке или специально оборудованном техническом этаже, а обратки — в подвале.
Почему в квартире холодно?
Несмотря на жесткую регламентацию температурного режима в квартирах в холодный период года нередко можно слышать жалобы жильцов на недостаточное тепло в помещении. Попробуем разобраться, почему в квартирах бывает холодно.
Важнейшая причина — изношенность центральных инженерных сетей. Многие из них уже выработали свой срок эксплуатации, а профилактический ремонт таких коммуникаций давно сменился аварийным латанием дыр. В подобной ситуации обеспечить нормальный температурный режим практически невозможно.
Единственный способ справиться с этой проблемой — капитальный ремонт центральных теплосетей. Но на это решение жильцы повлиять не могут. Второй способ — установка дополнительных источников обогрева или создание автономной системы отопления в квартире. В последние годы все чаще наблюдается тенденция отключения квартир от центральных сетей и монтаж автономных коммуникаций на основе газовых котлов, систем «теплый пол» и т. п.
Отопление офисных зданий системой чиллер-фанкойл
Еще один способ – , которое сегодня тоже имеет своих поклонников. Если же у Вас есть оборудованный тепловой пункт, то есть возможность организовать отопление офисных зданий
с использованием системы чиллер-фанкойл. Такой способ предполагает использование кондиционирующей коммуникации. Данная система может иметь две или четыре трубы в фанкойле. Разница между ними заключается в способе работы системы.
Какую бы систему Вы ни выбрали, обращайтесь к специалистам компании «Savard» — наша инженерно-монтажная компания оборудует Ваш офис или целое здание оптимальной системой обогрева. И даже в самые сильные морозы Вы не будете страдать от холода. Доверьте свой обогрев специалистам с большим стажем работы на самых различных видах объектов.
Виды систем отопления зданий
Как правильно подобрать определенный тип теплоснабжения здания? Прежде всего учитывается вид энергоносителя. Исходя из этого можно планировать последующие этапы проектирования.
Существуют определенные виды систем отопления зданий, отличающиеся как принципом работы, так и эксплуатационными качествами. Наиболее распространенным является водяное отопления, так как оно обладает уникальными качествами и может быть относительно легко адаптировано к любому типу здания. Выполнив расчет количества тепла на отопление здания можно выбрать следующие типы теплоснабжения:
- Автономное водяное. Характеризуется большой инертностью нагрева воздуха. Однако наряду с этим является наиболее популярным типом систем отопления зданий из-за большого разнообразия компонентов и низкими затратами на обслуживание;
- Центральное водяное. В этом случае вода является оптимальным типом теплоносителя для ее транспортировки на большие расстояние – от котельной к потребителям;
- Воздушное. В последнее время оно применяется в качестве общей системы климатического контроля в домах. Является одной из самых дорогостоящих, что сказывается на обследовании системы отопления здания;
- Электрическое. Несмотря на небольшие затраты по первичной закупке оборудования, электрическое отопление является самым дорогостоящим в обслуживании. В случае его установки следует максимально точно выполнить расчет отопления по объему здания, чтобы снизить планируемые затраты.
Что рекомендуется выбирать в качестве теплоснабжения дома – электрическое, водяное или воздушное отопление? Прежде всего нужно выполнить расчет тепловой энергии на отопление здания и другие виды проектных работ. На основе полученных данных и подбирается оптимальная отопительная схема.

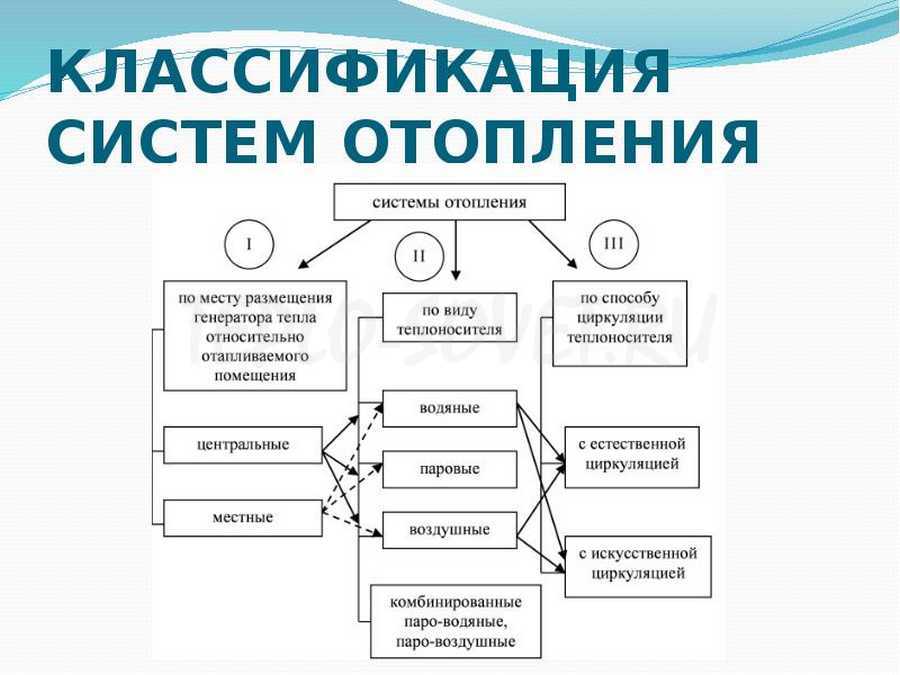

Классификация систем обогрева по виду теплоносителя
Рабочая среда бывает первичной (нагревает ту, что отправляется по теплопроводам) и вторичной или основной (отправляется по теплопроводам в приборы отопления).
По виду главного теплоносителя системы искусственного обогрева бывают:
- Паровыми
- Водяными
- Газовыми
- Воздушными
В роли первичного теплоносителя выступают те же среды. Если, например, горячей водой нагревается вторичная вода, отправляемая по магистральным теплопроводам, то такая система будет называться водоводяной. Аналогичным образом существуют пароводяные, водовоздушные, газовоздушные и прочие разновидности отопительных коммуникаций.
Каждый из возможных теплоносителей имеет свои преимущества и недостатки. Например, вода обеспечит следующие плюсы:
Равномерное распределение температуры
Сокращение площади поперечного сечения труб
Бесшумность работы
В то же время использование такого теплоносителя становится причиной образования высокого гидростатического давления внутри системы и приводит к повышению сложности регулирования теплопередачи. Этих недостатков лишен пар, но он не соответствует санитарно-гигиеническим требованиям, установленным для жилых помещений, а его движение сопровождается ощутимым шумом. Воздух, как и вода бесшумен, может перемещаться в разных системах и даже позволяет объединять отопление с вентиляцией, но он отличается низкой тепло энергоемкостью.
Диагностика системы отопления, экспертиза теплотрассы
Обследование трубопроводов дает возможность существенно снизить риск возникновения аварийных ситуаций и уменьшить тепловые потери.
Обследование, как правило, включает в себя целый ряд мероприятий, которые предоставляют максимально полную и достоверную информацию о состоянии трубопровода.
Ультразвуковая толщинометрия. Такая диагностика отопления выявляет участки, пораженные коррозией. На основании обследования определяются места, которые требуют срочного ремонта. Ультразвуковой толщиномер MG2-XT (Panametrics, США), предназначен для точного измерения толщины стенки трубопроводов, диапазон измерения составляет от 0.5 до 635 мм. Этим прибором можно провести диагностику на тепловых камерах без масштабных земляных работ и отключения системы. Обследование позволяет также оценить качество выполнения ремонтных работ.
Тепловизионный контроль. Этот метод обследования представляет собой дистанционный осмотр трубопровода в инфракрасном диапазоне. Утечки и другие дефекты системы определяются путем оценки температурного поля. Объект обследуется без вывода из эксплуатации.
Диагностика изоляции. Комплекс электроизмерений дает возможность выявить участки теплотрассы, на которых нарушена изоляция (такое обследование проводиться только на трубопроводах, проложенных без каналов). Своевременное выполнение ремонта на найденных участках с поврежденной изоляцией позволяет снизить аварийность и теплопотери.
Трассировка системы. Такая диагностика тепловой сети выявляет незаконные подключения и дает возможность определить местоположение существующего трубопровода.
По результатам обследования составляет технический отчет.
Недостатки автономного отопления
Как и любая другая система отопления, индивидуальная также имеет свои недостатки. Наиболее серьезными можно назвать:
халатность пользователей. Любая система в доме, будь то отопительная или канализационная, требует периодического профилактического осмотра и обслуживания. И нередко причиной значительного снижения эффективности работы системы является как раз продолжительное отсутствие сервисного ремонта.Как правило, осмотр системы специалистом должен производиться минимум раз в год. Но многие пользователи просто забывают об этом, или же попросту не хотят лишний раз тратить средства. На самом же деле, профилактический осмотр системы, проводимый специалистом, стоит недорого, зато сможет в дальнейшем избавить вас от крупной поломки. необходимость создания качественной вентиляционной системы и отрицательное воздействие на окружающую среду
Следует отметить, что на сегодняшний день проблема является менее актуальной, нежели 10 лет назад. Проекты и правила создания вентиляционных систем утверждены законодательно, да и при планировании дома этому вопросу уделяется довольно большое внимание
снижение эффективности работы системы из-за неотапливаемых соседних помещений. К сожалению, данная проблема весьма актуальна. Особенно она затрагивает тех, кто, приобретя квартиру с индивидуальным отоплением в новом доме, не имеет соседей. В пустующих квартирах по причине отсутствия жильцов автономное отопление домов не работает. То есть – общие стены всегда остаются холодными. В результате, это в значительной мере снижает уровень отопления в заселенных квартирах. Впрочем, многие владельцы многоквартирных домов смогли решить и эту проблему. В каждой отдельной квартире устанавливается современная отопительная система, которая позволяет автоматически поддерживать минимальный уровень отопления, не требуя при этом постоянного контроля.
С каждым годом в эксплуатацию сдается все больше домов, в которых каждая отдельная квартира имеет собственную систему отопления. Системы регулярно модернизируются, что делает их внедрение и использование максимально эффективным и все более доступным.
Схемы водяных систем отопления и их разновидности
Самая верхняя точка системы отопления оснащается специальным расширительным сосудом – это обычный бак, изготовленный из листовой стали при помощи сварки. Излишки жидкости, образующиеся в результате расширения теплоносителя, поступают в этот бак.
Схема монтажа водяной системы обогрева дома. Нажмите для увеличения.
Расширительный сосуд (бак) имеет специальную переливную трубу, через которую стравливают воздушные пробки, образовавшиеся в системе отопления.
Также через переливную трубу выливается избыточное количество жидкости-теплоносителя.
В нижней части расширительного бачка есть сигнальная трубка с запорным вентилем. Конец сигнальной трубы выходит в раковину котельной.
Отопительная система заполняется теплоносителем до тех пор, пока не заполнится расширительный бак, и из сигнальной трубки не появится жидкость.
Системы водяного отопления, имеющие естественную циркуляцию, предполагают установку расширительного сосуда на горячем стояке, и его используют для «стравки» излишка воздуха в системе.
Для создания благоприятных условий во время работ по выпуску излишков воздуха в системе (исключая вертикальные стояки), все трубы в системе водяного отопления проложены с небольшим уклоном в три – пять миллиметров на один метр погонный.
Отопительная система в любом здании заполняется обычной водопроводной водой.
Если в водопроводе не хватает давления для полного заполнения системы водой, используют ручной насос для подкачки жидкости-теплоносителя.
В летний период воду из отопительной системы желательно не спускать, во избежание пересыхания уплотнителей в резьбовых соединениях, имеющихся в трубопроводе, а также, чтобы избежать возможной коррозии трубопровода.
Схема с нижней разводкой
Схема систем водяного отопления бывает также с нижней разводкой — когда трубопроводы горячий и обратный проложены в помещении подвала. Как бы там ни было, но за последние годы однотрубная схема системы водяного типа отопления получила наибольшее распространение.
Она проще монтируется, так как длина труб в этих схемах существенно меньше, чем в 2-х трубных. Они имеют более аккуратный внешний вид, особенно это актуально во время открытой прокладки труб.
Отличием, а одновременно и недостатком однотрубных систем является то, что поступающий в отопительные приборы теплоноситель имеет не постоянную одинаковую температуру (как в двухтрубных системах), а понижающуюся температуру по мере прохождения жидкости по стояку.
Такая ситуация привела к необходимости увеличения труб стояка по ходу движения жидкости.
Существует еще схема отопления, имеющая осевые замыкающие участки.
Здания с невысокой этажностью оснащают зачастую схемой приоконного размещения стояков с подсоединением к ним радиаторных батарей.
Эта схема удобна тем, что в ней не увеличивая расход труб, легко можно применить однотипные стояки без предварительных замеров.
К такой схеме прекрасно подойдут трубы, изготовленные на трубозаготовительных заводах или специальных мастерских.
Особенно стоит использовать такую схему с трехходовыми кранами, ведь при такой схеме расчет отопительных приборов выполняется из условия предполагаемого пропуска через них всего проходящего по стояку теплоносителя, что неизменно приведет к уменьшению энергетических затрат отопительной батареи.
Если здание или дом не имеет чердачного помещения, в этом случае подойдет однотрубная схема разводки водяного отопления с нижней разводкой.
Однотрубные проточные схемы не очень удобны в эксплуатации, ввиду отсутствия регулировки теплоотдачи отдельных радиаторных батарей или других нагревательных приборов, однако такую отопительную систему можно монтировать в зданиях, которые не требуют такой регулировки.
Это, например, цеха на заводах, фабриках и др. Горизонтальные однотрубные схемы практично выполнять в зданиях, имеющих максимум три этажа.
Типы по конструкции
Помимо всего прочего, в зданиях могут обустраиваться сети:
- однотрубные;
- двухтрубные;
- коллекторные.
В этом случае классификация систем водяного отопления производится по типу разводки контура в помещениях. В сетях первого типа теплоноситель подается от котла и возвращается к нему по одной закольцованной магистрали. Радиаторы в таких коммуникациях подключаются последовательно. Основным недостатком систем этого типа является неравномерный нагрев помещений. Ведь последние батареи при использовании такой схемы нагреваются хуже расположенных ближе к котлу. Для компенсации этого недостатка при монтаже однотрубных систем приходится использовать специальную регулирующую и запорную арматуру.
В двухтрубных системах вода в контур отопления поступает по одной трубе, а возвращается — по другой. Все радиаторы в сетях этого типа разогреваются до одинаковой температуры. Но монтировать такие системы сложнее, чем однотрубные. К тому же и обходится их сборка дороже.
Коллекторные системы водяного отопления обычно монтируются в домах выше одного этажа. Магистраль от котла в данном случае подводится сначала к распределительной гребенке. Далее уже от такого коллектора монтируются отдельные контуры на каждый радиатор и другие потребители.
Система отопления административного здания до 5 МВт
Особенности:
- Основные виды тепловой нагрузки данных объектов: отопление, горячее водоснабжение (ГВС). Первое является сезонным потреблением тепла, второе круглогодичным потреблением тепла.
- Основной вид потребляемого топлива таких объектов – природный газ, реже – жидкое топливо.
- Помещение котельной, в основном, находится в отдельно стоящем здании либо котельная может быть пристроенного типа.
- Необходимая интенсивность выработки тепла будет зависеть от погодных условий, планировки помещений, расхода горячей воды, количества и размеров окон, вида утеплителя и особенностей других материалов, используемых при строительстве.
- Отопление помещений в данном объекте может быть водяным либо воздушным.
- Система отопления предназначена для создания в помещениях объекта комфортной температуры воздуха (20-25 0С) и нагрева воды (45-60 0С ) в любое время года.
- Необходимое количество тепла на ГВС зависит от интенсивности потребления горячей воды (в среднем 10 л/сутки на сотрудника) и количество работающего персонала
