Системы и установки кондиционирования воздуха пассажирских вагонов

Нагревательные приборы

К ним относят электропечи низковольтного отопления (расположены под кожухами батарей отопления), электрокалориферы (находятся в вентиляционном канале), электрокипятильники, электроплитки (в котельном отделении). Все нагревательные приборы должны включаться в строгом соответствии с правилами эксплуатации. На них запрещено развешивать тряпки или ветошь для сушки. С ними не должны контактировать посторонние предметы. При эксплуатации нагревательных приборов проводнику запрещено покидать вагон. Кроме этого их нельзя включать при питании вагона от АКБ, при неисправном генераторе, а также при подаче питания в соседний вагон.

Реферат патента 2009 года УСТАНОВКА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА ПАССАЖИРСКОГО ЖЕЛЕЗНОДОРОЖНОГО ВАГОНА

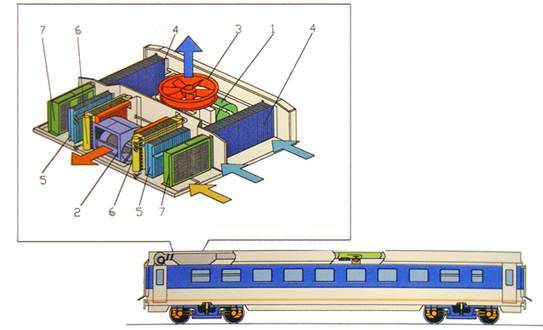

Изобретение относится к оборудованию железнодорожного транспорта, обеспечивающему комфортные условия пассажиров в вагонах, в частности к установкам для кондиционирования воздуха. Установка выполнена в виде единого автономного блока, устанавливаемого в подкрышевом пространстве железнодорожного вагона, содержащая герметичный теплоизолированный корпус (1) с окнами для входа и выхода воздуха. Корпус (1) разделен перегородкой (2) на два отсека. В первом отсеке установлены холодильный компрессор (3), два осевых вентилятора (4), воздушные конденсаторы (5). В перегородке (2), на участках между окном для входа наружного воздуха и воздушными конденсаторами (5) выполнены окна с установленными в них клапанами (6). Во втором отсеке установлены приточный вентилятор (7) и расположенные по ходу движения наружного воздуха клапаны (8) наружного воздуха, воздушные фильтры (9), воздухоохладители (10), водяной и электрический калориферы (11, 12). В первом отсеке перед воздушными конденсаторами (5) по ходу движения воздуха дополнительно установлены прямоточные устройства (13) испарительного охлаждения. Во втором отсеке перед воздушными фильтрами (9) между окном для входа наружного воздуха и окном в перегородке (2) размещены теплообменники (14) рекуперативного типа. В днище корпуса (1) установки установлены сборник (15) конденсата и водяной насос (17). Технический результат заключается в повышении эффективности работы установки. 2 ил.

Как выбрать поезд и вагон с кондиционером

Кондиционеры устанавливают в вагонах определённых классов обслуживания. Класс вагона обозначается цифрой и буквой, например, «3Б». Он указан в результатах поиска, так что вы можете определиться с выбором до покупки билета:

О классах обслуживания вагонов вы можете подробнее прочитать в нашей статье.

Кондиционеры есть в вагонах следующих классов:

вагоны «Люкс» — все классы обслуживания
вагоны СВ — все классы обслуживания
вагоны купе — классы обслуживания 2Э, 2Т, 2Б, 2К, 2У, 2Ф, 2Х, 2Ц
плацкартные вагоны — классы обслуживания 3Э, 3Т, 3Д, 3Б, 3П
вагоны с местами для сидения — классы обслуживания 1Р, 1Ж, 1В, 3Р, 2Р, 2Ц, 2Ж, 2В, 2Е

Если вы едете на фирменном поезде, у которого есть название (например, «Волга», «Лев Толстой»), то можете быть уверены — кондиционер в купе или плацкарте будет.

Также кондиционеры есть во всех поездах новых типов — «Ласточка», «Стриж», «Сапсан» и все двухэтажные поезда.

Нет кондиционеров в вагонах следующих типов:

купе классов 2Н, 2Л, 2Д
плацкарт классов 3У, 3Л
вагоны с местами для сидения 3Ж, 3С
общие вагоны 3О, 3В

Устройство для охлаждения питьевой воды

Устройство для охлаждения питьевой воды состоит из холодильного агрегата, бака для охлаждения кипяченой воды и сборника с краном для ее отбора. Электродвигатель 1 (рис. 24) приводит в действие компрессор 2. Пары хладагента всасываются в компрессор, сжимаются в нем и через запорный вентиль 3 нагнетаются в конденсатор 5, охлаждаемый с помощью вентилятора. В качестве хладагента (охладителя) в установке применяется газ фреон-12. Этот газ без цвета, запаха и вкуса, в рабочем состоянии безвреден. Фреон в конденсаторе превращается в жидкость, через запорный вентиль 6 поступает в осушитель 7, затем проходит через фильтр 9 для очистки от загрязнений, и через терморегулирующий вентиль 10 направляется в испаритель- охладитель 12.

При прохождении через терморегулирующий вентиль жидкий фреон расширяется, давление его резко падает и он снова переходит в газообразное состояние. Превращаясь в пар, фреон берет необходимую для испарения теплоту из окружающей среды — воды, налитой в бак 13, и охлаждает ее. Пары хладагента по всасывающему трубопроводу 18 через запорный вентиль 4 снова всасываются компрессором и цикл циркуляции хладагента повторяется· Термостат 11 обеспечивает автоматическую работу установки и позволяет регулировать температуру охлаждения питьевой воды. Кипяченая вода поступает в бак 13 для охлаждения из резервуара 14. На трубопроводах к баку установлены вентили 16 для выпуска воздуха и 17 для спуска воды. К сливной 9 подведены сливные трубы из бака и резервуара, а также от водоразборного крана 15. При заправке охладителя водой необходимо закрыть вентиль 17 и открыть вентиль 16. Температура воды на входе не должна превышать 60°С Как только появится вода в сливной воронке, вентиль 16 надо закрыть. После 3 ч работы холодильного агрегата можно брать воду для питья. Терморегулирующий вентиль 10 обычно налажен на нормальную работу установки, поэтому не рекомендуется производить дополнительную его регулировку. Термостат 11 позволяет получить температуру охлаждения воды от +12 до +20°С. Нужную температуру можно установить вращением кнопки термостата. Такой охладитель питьевой воды имеется на вагонах постройки заводов ГДР. Устройство охладителей на других вагонах аналогично. Порядок эксплуатации их также ничем не отличается.

Охладитель включают после наполнения всех сборников кипяченой водой. Для этого выключатель мотора компрессора, находящийся на распределительном щите в служебном отделении, переводят в положение «Включено». Дальнейшей работой охладителя управляет термостат, который автоматически обеспечивает требуемую температуру охлаждаемой воды, включая или отключая по мере надобности систему охлаждения. Запорные вентили 3, 4, 6, 8 во время работы охладителя должны быть обязательно открыты. После длительного перерыва в работе охладителя при запуске в компрессоре может появиться стук. В таком случае следует выключить мотор и через 15 сек снова включить. Если стук снова слышен, процесс включения и выключения еще раз повторить. При перерыве в работе охладителя в течение длительного времени (более суток) следует воду из его системы слить.

<< Назад
Вперёд >>

8.1.2. Рефрижераторная пятивагонная секция типа бмз

Система циркуляции воздуха (рис. 8.2) состоит из воздуховода 2и двух вентиляторов 5, установленньх в воздуховоде. Воздуховод, расположенньй у потолка вагона грузового помещения, имеет ко-робчатое сечение с поперечньми щелями 3для раздачи воздуха за-канчивается воздуховод соплом 1.

В воздуховоде установлена заслонка 4, предотвращающая по-падание теплого воздуха в грузовое помещение при оттаивании испарителя. Заслонка смонтирована на обечайках вентилятора в свободно подвешенном состоянии и приводится в действие напором воздуха, подаваемого вентиляторами. Применение таких зас-лонок на секциях последних вьпусков не требует вмешательства персонала при переключении холодильной установки с рабочего режима в режим «Оттаивание» и обратно.

При работе вентиляторов-циркуляторов воздух забирается из-под напольньх решеток грузового помещения и через отверстие в щите всасьвается снизу в воздухоохладитель 13 (злектронагрева-тель 12) и, охлаждаясь или нагреваясь в зависимости от режима ра-боть, подается в воздуховод, где распределяется через отверстия и сопло по грузовому помещению.

Система принудительной приточно-вьтяжной вентиляции пред-назначена для воздухообмена в грузовом помещении вагона при перевозке ряда скоропортящихся грузов, вьделяющих биологичес-кое тепло. Система вентиляции состоит из воздуховода свежего воз-духа 7, расположенного под потолком машинного отделения, зас-лонки 6 с приводом 11, заборного окна 10с козьрьком 9 на торцевой стене вагона и фильтра 8, заслонки канала 14вьброса воздуха.

Воздух забирается через отверстие в торцевой стене вагона со сторонь машинного отделения, соединенное воздуховодом 7с отверстием в перегородке, разделяющей грузовое и машинное поме-щения. Нагнетание свежего воздуха в вагон производится с помо-щью вентиляторов-циркуляторов5при открьтой заслонке 6. При-вод 11заслонки размещен в машинном отделении и фиксируется в положении «Открьто» или «Закрьто».

Свежий воздух, попадая в пространство над воздухоохладите-лем, смешивается с циркулирующим в грузовом помещении возду-хом (холодньм при работе холодильной установки или тепльм при работе злектронагревателя) и нагнетается в грузовое помещение. Воздух из грузового помещения вьходит через канал в перегород-ке, закрьваемьй заслонкой.

В вагонах более поздней постройки воздух из грузового помеще-ния вьходит через дефлектор, установленньй на крьше у торцевой стень, противоположной воздухоохладителю. Дефлектор связан с грузовьм помещением каналом, расположенньм внутри у торцевой стень вагона. Отверстия для вьхода и входа воздуха перекрьваются заслонками, привод которьх находится под рамой вагона.

Неисправности системы водоснабжения

Наиболее часто в пути следования поезда наблюдаются следующие неисправности в системе водоснабжения: течь труб в места: соединения, для устранения которой необходимо несколько ослабить контргайки, удались старую подмотку и поставить новую с последующей затяжкой контргаек; пропуск воды через сальник вентиля. В этом случае нужно поджать сальник или разобрать вентиль и заменить подбивку; течь воды из-за неплотного прилегания пробки крана или заедания ее. Необходимо подтянуть гайку на хвостовике пробки, а если течь продолжается, то пробку ослабить и притереть по месту; незначительная продольная трещина трубы (свищ). Следует на место трещины положить тонкую резиновую прокладку и затянуть изоляционной лентой; замораживание водоналивных труб, не оборудованных электрообогревателями. Устраняется при помощи нагретых в топке котла ломиков; замораживание смывных клапанов унитазов в туалетах. Необходимо отогреть наливом горячей воды.

Слайд 9СХЕМА КОМПРЕССОРНОЙ ХОЛОДИЛЬНОЙ УСТАНОВКИ.Соленоидные вентили (22 закрыты) и при подключении двух

секций воздухоохладителя (соленоидные вентили 7 открыты).Из ресивера 23 жидкий хладон-12, очищенный от механических примесей и влаги в трех параллельно соединенных фильтрах-осушителях 5, под высоким давлением и с высокой температурой поступает в воздухоохладитель 10 через запорный вентиль 12, соленоидные вентили 7, терморегулирующие вентили 8 и распределители 9. После дросселирования хладон в воздухоохладителе кипит, отнимая теплоту наружного воздуха, подаваемого вентилятором внутрь вагона. Образовавшиеся при кипении хладона пары по трубопроводу 11 через всасывающий вентиль 20 отсасываются и сжимаются компрессором 21, а затем через нагнетательный вентиль 6 .и гибкий патрубок 4 выталкиваются в конденсатор 3, в котором они вентилятором 2 охлаждаются и, конденсируясь, превращаются в жидкость.
