Проектируем системы дополнительного отопления с установкой насосов и радиаторов

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

  1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
  2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
  3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
  4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
  5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен правильным подбором мощности и модели циркуляционного насоса.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

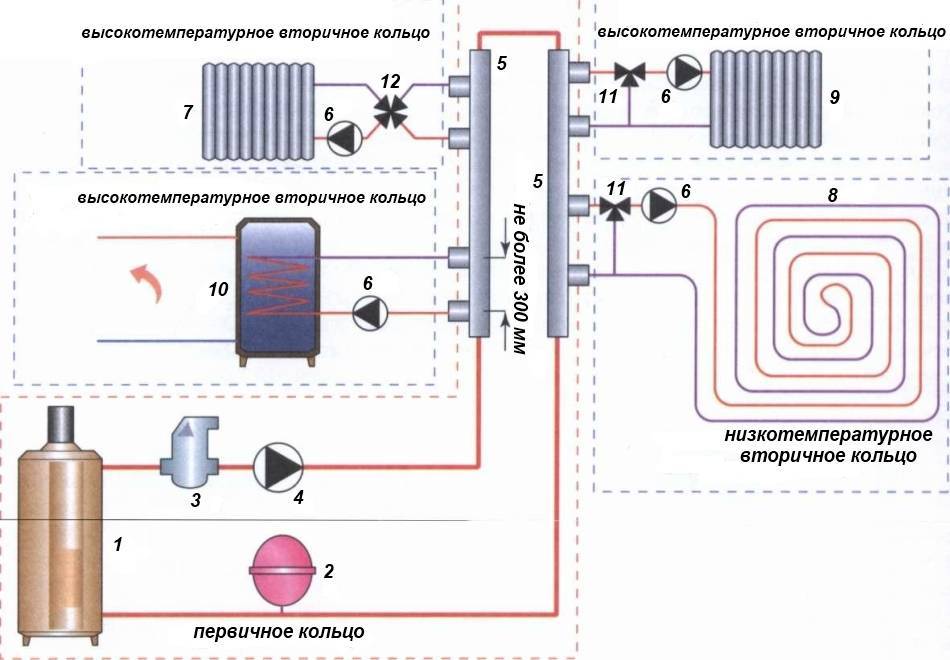

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

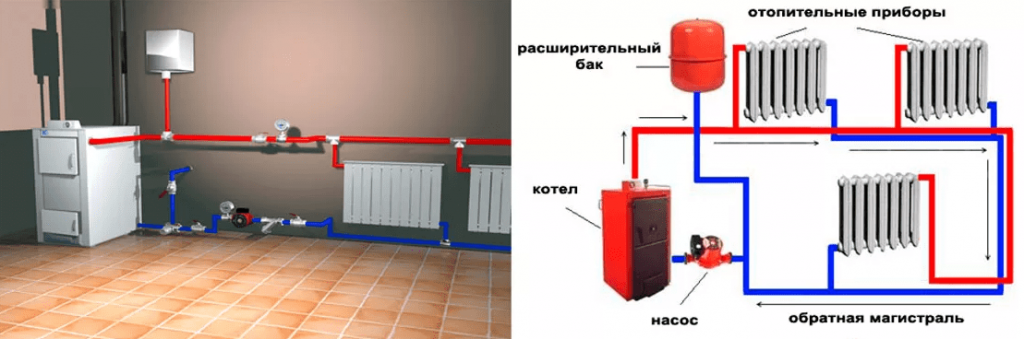

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Технические характеристики

Необязательно выбирать очень дорогое устройство. Так или иначе, устройства не будут использовать весь свой потенциал. К тому же установленное оборудование очень шумное. Как правило, длина трубопровода определяет показатель мощности насосного устройства: на каждые 10 м трубопровода насос должен создавать 0,5 м3 напора.

Как показала практика, для 100-метрового контура насосному оборудованию достаточно создать напор в 5 м3. При покупке дополнительного устройства для перекачки жидкостей не следует забывать, что производительность насоса должна быть на 15% выше, в отличие от изначально рассчитанного показателя.

В каких случаях не обойтись без установки дополнительного насоса в систему отопления

Несмотря на правильно рассчитанную мощность котла, в некоторых случаях транспортировка теплоносителя осуществляется медленно или неравномерно. В уже остывшие оконечные радиаторы подается теплоноситель из-за малого расхода. Или давление в системе недостаточное, что приводит к проветриванию отдельных участков контура. Здесь на помощь придет дополнительный насос для двухконтурного котла.

Причины установки дополнительной помпы:

  • Длина системы отопления более 80 метров;
  • Большая нагрузка на контур горячего водоснабжения;
  • Частая системная анимация.

Внимание! Перед покупкой второго циркуляционного насоса пересчитайте мощность, возможно, просто закралась ошибка и неправильно подобрана мощность котла

Возможные схемы подключения

Как правило, теплые полы без циркуляционного насоса подключают к уже существующей радиаторной системе отопления. Врезку делают в подающую линию. Возможны два варианта:

  • в квартире с централизованным отоплением;
  • в частном доме с индивидуальным отоплением от котла.

В своем доме для работы теплого пола без насоса, рекомендуется выбрать мощный котел, неважно, газовый или электрический. Главное, чтобы его мощности хватало и на радиаторы, и на напольный обогрев. Стоит выбрать котел с встроенным насосом

Стоит выбрать котел с встроенным насосом.

Естественная циркуляция теплоносителя

Этот наиболее трудный в реализации вариант для теплого пола.Сделать однотрубную систему отопления батареями, при которой теплоноситель самотёком будет циркулировать не сложно.

Главное правило: центр нагрева (котёл) должен быть ниже центра остывания. Но вот подключить в эту схему тепл.полы сложнее.

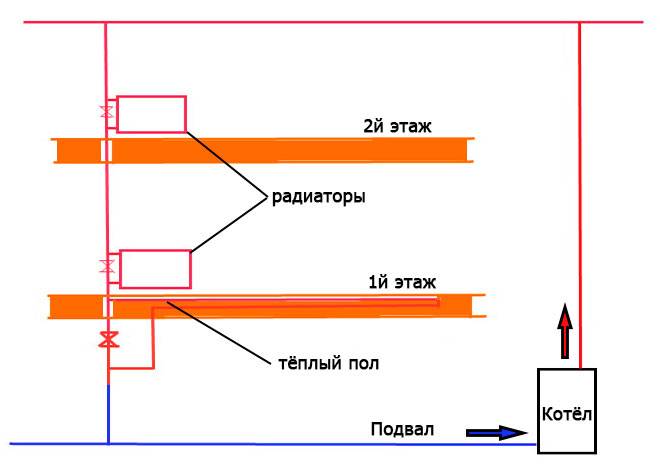

Для частного дома возможен такой вариант:

Котел устанавливается ниже ТП, например, в подвале. Для еще большего увеличения давления циркуляции можно увеличить к-во секций в приборах стояка, для компенсации потерь в них по циркуляции и теплу (сопротивление теплого пола), а также увеличить диаметр стояка.

На схеме изображен самый «сильный» вариант для работы ТП. Возможно также установить котел на 1-й этаж. Получится, что теплый пол ниже центра котла. Но кольцо циркуляции через стояк и ТП тоже имеет свой центр охлаждения. Складывая их вместе (ц.о.стояка +ц.о. ТП), образуем общий центр остывания, находящийся выше центра котла. Естественная гравитационная система в этом случае также будет работать.

Котел со встроенным насосом

Более простой вариант подключения — это использование одного насоса на котле для прокачки теплоносителя и по радиаторам и по теплому полу.

Трубы напольного обогрева подключают через термостатический клапан. Монтируют клапан на подачу теплоносителя, а к обратной трубе устанавливается перемычка. Клапан предназначен для регулировки температуры теплоносителя, он представляет собой смеситель, внутри которого установлен термочувствительный элемент. Клапан защищает систему – он автоматически прекращает поток на трубе подачи в нужный момент.

Такие варианты подключения без насоса водяного ТП к котлу оправданы лишь на небольших участках — в сан.узлах, кухне, прихожей. На большой площади самотечный теплый пол реализовать не получится.

С другой стороны, в малых помещениях удобнее монтировать электрический подогрев, не забивая себе голову расчетами гидросопротивления и центра охлаждения.

<index>

Все большую популярность приобретают теплые полы. Их несложно сделать в новых помещениях или при реконструкции установленной системы отопления. У владельцев гравитационной системы обогрева возникают вопросы: можно ли обустроить и как подключить водяной теплый пол к отоплению с естественной циркуляцией? Подсоединить его можно, только придется немного переделать конструкцию.

Теплый пол с естественной циркуляцией отопления

Параметры

Установка этого оборудования требует учета его параметров, диаметра труб, силы напора и температуры воды, плотности теплоносителя.

Н — обозначение напора, способности прибора поднимать жидкость на определенный уровень. Параметр измеряется в метрах.Q – расход жидкости в системе отопления за определенный промежуток времени, рассчитывается в м3.Эта величина равна параметру мощности котла. От диаметра труб зависит расход теплоносителя.

Циркуляционное оборудование не предназначено для подъема воды, поэтому, приобретая его, нужно обращать внимание именно на параметр Q. Если котел не оборудован насосом, то расход жидкости необходимо рассчитать

В современные отопительные приборы уже встроен подобный агрегат.

Покупать агрегат большой мощности не имеет никакого смысла: применять его в полную силу все равно не будут. К тому же такой аппарат слишком шумный. Длина трубопровода определяет мощность нагнетающего оборудования: на каждые 10 м трубопровода от него необходимо 0,6 м напора. Кольцо длиной 100 м будет работать качественно и продуктивно при напоре насоса 6 м.

При покупке насосного оборудования нужно помнить, что его мощность должна быть на 10% больше той величины, которую рассчитали.

Как формируется стоимость наших работ

наших работ формируется на основании набора работ и единичной стоимости этих работ. Так же стоимость работ зависит от сложности и общей цены договора.

Для определения стоимости договора Вам необходимо направить в наш адрес проект с заказной спецификацией или ведомость объемов работ, в которой будут прописаны.

Работа с нами строится по следующей схеме:

  1. Производятся проектные работы. Они нужны прежде всего Заказчику. Наличие проекта предотвращает ошибки в монтаже, позволяет вести заказчику вести контроль расхода материала, позволяет вести надзор за правильностью монтажа и позволяет до начала работ максимально точно определить бюджет проекта и позволит избежать необоснованных дополнительных работ.
  2. На основании проектной спецификации производим расчет стоимости материалов и работ.
  3. Согласовываем стоимость с Заказчиком и заключаем Договор с фиксированной стоимостью.


Проект системы отопления предприятия

В случае не больших объемов и не сложных объектов, наши специалисты, за отдельную плату, готовы составить ведомость объемов работ.

Куда ставить насос в системе отопления на подачу или обратку в частном доме

Монтажники отопительных систем предпочитают устанавливать насосные агрегаты на обратном трубопроводе перед котлом. Это объясняется физическими свойствами воды: в этом месте теплоноситель имеет меньшую температуру и большую плотность. В таких условиях обеспечивается наиболее эффективная и долговечная работа насоса. Однако разница температур между подачей и обраткой в автономных отопительных системах не превышает 20 °C, и плотность теплоносителя при этом практически одинаковая. Исходя из этого, для газового или электрического котла нет принципиальной разницы, куда ставить насос.

Совершенно иная ситуация складывается при использовании котлоагрегатов, работающих на твёрдом топливе. В этом случае предпочтителен монтаж насосного оборудования на возвратной линии. Это продиктовано обеспечением безопасности. В отличие от газового или электрического, твердотопливный котел невозможно остановить одномоментно. В случае неисправности автоматики, регулятора тяги, вентилятора или дымососа возможен перегрев и вскипание теплоносителя. Если насосный узел установлен на подаче, попадание в него пара нарушит циркуляцию воды, что ещё больше усугубит ситуацию. Когда насос установлен на обратке, теплоноситель будет стабильно вливаться в котёл, постепенно охлаждая его. Риск возникновения аварии в таком случае намного меньше.

Требования к обустройству и эксплуатации

  1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
  2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
  3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
  4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
  5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
  6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
  7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 — 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Типы насосных установок

Когда мы определились, нужен ли дополнительный насос для двухконтурного настенного котла в системе отопления, переходим к выбору оборудования. Промышленность производит два типа устройств.

Сухой ротор

Транспортируемый теплоноситель не контактирует с ротором, который надежно отделен в изолированной камере с уплотнительной прокладкой. Насосы имеют высокий КПД в некоторых случаях 80% и более. Они могут прогонять довольно значительные объемы охлаждающей жидкости с большой скоростью. Однако у них есть существенный недостаток, который делает его малопригодным, если бойлер находится на кухне или в другом жилом помещении. Сухой ротор издает слишком много шума, поэтому домовладельцы устанавливают такое оборудование только в том случае, если обогреваемое помещение отделено от жилого помещения. Кроме того, движущиеся части требуют частого обслуживания и смазки.

Циркуляционный насос

Преимущества циркуляционных насосов

Дополнительный насос в системе отопления дома позволяет проявить ряд преимуществ, среди которых:

  • Значительное повышение эффективности нагрева;
  • Увеличить скорость обогрева помещения и увеличить отапливаемую площадь;
  • Температурный режим в отопительном контуре становится более равномерным;
  • Трубы не воздушные;
  • Снижается расход энергии на отопление;
  • Появляется возможность подключения к системе различных осушителей и термостатов;
  • Трубы, используемые для отопления, могут быть небольшого размера.

Помимо вышеперечисленных качеств, циркуляционные насосы могут похвастаться относительно невысокой стоимостью, поэтому их установка не требует особых затрат. Дополнительный насос в системе отопления повысит эффективность отопления, не внося существенных изменений в конструкцию системы.

Виды

Существует два основных вида насосного оборудования:

  1. Сухие. В таких устройствах перекачиваемая жидкость не вступает в контакт с ротором. Герметичность достигается за счет уплотнителя, расположенного между насосом и его двигателем. КПД сухих насосов составляет около 80%, что позволяет с успехом использовать их для перекачки больших объемов жидкости. Для обустройства домашних отопительных систем насосы данного типа не применяются ввиду чрезмерного уровня шума, который они вырабатывают в процессе эксплуатации.
  2. Мокрые. В данном случае ротор погружен в перекачиваемый теплоноситель. Охлаждение двигателя осуществляется за счет воды. Электроэнергия подается в устройство через статор. Из достоинств такого оборудования стоит отметить долговечность, надежность, компактность, простоту обслуживания и низкий уровень шума. Основные недостатки – низкий КПД (не более 50%), возможность использовать такие устройства только в частных домах и квартирах, а также полная непригодность мокрых насосов для перекачивания питьевой воды.

Варианты разводки трубопровода в системе

От схемы расположения отопительных приборов и соединяющих труб зависит эффективность, экономичность и эстетичность системы теплоснабжения. Выбор разводки определяется исходя из конструктивных особенностей и площади дома.

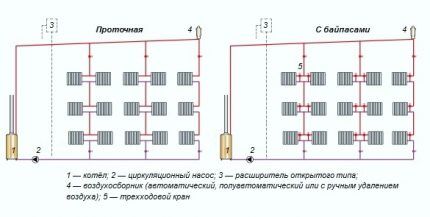

Специфика однотрубной и двухтрубной схем

Нагретая вода поступает к радиаторам и обратно в котел разными способами. В одноконтурной системе теплоноситель подается через одну магистраль большого диаметра. Трубопровод проходит через все радиаторы.

Преимущества однотрубной системы с самоциркуляцией:

  • минимальный расход материалов;
  • простота монтажа;
  • ограниченное количество труб внутри жилого помещения.

Основной недостаток схемы с одной трубой, выполняющей обязанности подачи и обратки, заключается в неравномерном прогреве радиаторов отопления. Интенсивность нагрева и теплоотдача батарей падает по мере их отдаленности от котла.

При длинной цепочке разводки и большом количестве радиаторов последняя батарея может оказаться совершенно неэффективной. «Горячие» приборы отопления рекомендуется устанавливаться в комнатах северной стороны, детских и спальнях

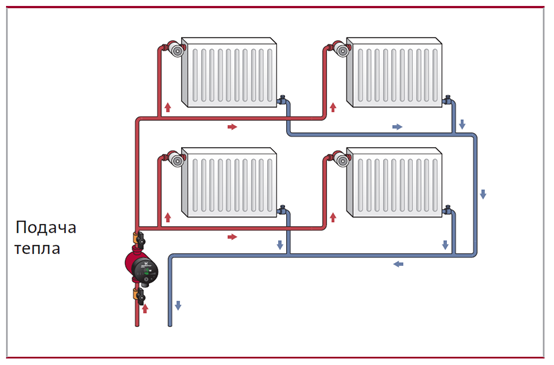

Двухтрубная схема отопления уверенно отвоевывает позиции. Радиаторы соединяют обратный и подающий трубопровод. Между батареями и источником тепла образуются локальные кольца.

  • все отопительные приборы равномерно разогреваются;
  • возможность регулировки нагрева каждого радиатора отдельно;
  • надежность эксплуатации схемы.

Двухконтурная система требует больших вложений и трудозатрат. Выполнить монтаж двух веток коммуникаций по строительным конструкциям будет сложнее.

Двухтрубная система легко балансируется, обеспечивая подачу теплоносителя одинаковой температуры во все приборы отопления. Комнаты помещения прогреваются равномерно

Верхняя и нижняя подача теплоносителя

Зависимо от места размещения магистрали, подающей горячий теплоноситель, различают верхнюю и нижнюю подводку.

В открытых системах отопления с верхней разводкой нет необходимости в использовании устройств для отвода воздуха. Излишки его сбрасываются через сообщающуюся с атмосферой поверхность расширительного бачка (+)

При верхней разводке теплая вода поднимается по главному стояку и через разводящие трубопроводы передается в радиаторы. Устройство такой системы отопления целесообразно в одно- и двухэтажных коттеджах и частных домах.

Достаточно практична система теплоснабжения с нижней разводкой. Подающая труба размещается внизу, рядом с обраткой. Движение теплоносителя в направлении снизу вверх. Вода, пройдя через радиаторы, по обратному трубопроводу направляется в нагревательный котел. Батареи оборудуются кранами Маевского для удаления воздуха из магистрали.

В системах отопления с нижней разводкой возникает необходимость в использовании устройств для отвода воздуха, простейшим из которых является кран Маевского

Вертикальные и горизонтальные стояки

По типу положения магистральных стояков различают вертикальные и горизонтальные способы разводки трубопровода. В первом варианте радиаторы всех этажей подключаются к вертикально расположенным стоякам.

Вертикальную разводку используют при обустройстве домов в два, три и более этажа с чердачным помещением, в пределах которого можно проложить и утеплить трубопровод (+)

Особенности «вертикальных» систем:

  • отсутствие воздушных пробок;
  • подходит для теплоснабжения высотных построек;
  • поэтажное подключение к стояку;
  • сложности установки квартирных теплосчетчиков в многоэтажных домах.

Горизонтальная разводка предусматривает подключение радиаторов одного этажа к единому стояку. Преимущество схемы – для устройства используется меньше труб, стоимость установки ниже.

Горизонтальные стояки, как правило, применяются в одно- и двухэтажных помещениях. Обустройство системы актуально в панельно-каркасных домах и жилых зданиях без простенков

Определение открытой отопительной системы

Общеизвестно, что между котельной установкой и приборами отопления по трубам циркулирует жидкий теплоноситель, работающий в качестве посредника для передачи тепловой энергии. В отличие от печей, нагревающих воздух вокруг себя напрямую, водяная система способна переносить теплоту на большие расстояния. Это и привело к ее повсеместному внедрению. Простейшая схема открытой системы отопления для одноэтажного дома представлена на рисунке:

Вода, протекающая по трубопроводам, расширяется вследствие нагревания. Образующийся излишек вытесняется в специальную емкость – расширительный бак. Особенность открытой схемы, отличающая ее от других систем – установленный в самой высокой точке бак открытого типа. Простыми словами, емкость, куда вытесняется излишек горячего теплоносителя, напрямую сообщается с атмосферой.

Функционирует схема следующим образом. При повышении температуры объем воды в сети возрастает, соответственно, поднимается ее уровень в расширительном баке. При этом часть воздуха из емкости просто вытесняется в атмосферу через патрубок. Когда в силу разных причин температура падает, снижается и уровень теплоносителя в резервуаре, а воздух извне занимает его место, свободно входя через открытый патрубок.

Примечание. Нельзя путать рассматриваемую схему с таким понятием, как открытая система теплоснабжения. Понятие касается централизованных сетей, из которых теплоноситель безвозвратно отбирается на нужды горячего водоснабжения. При индивидуальном отоплении частных домов и других зданий подобные схемы не применяются.

Как правильно ставить циркуляционный насос на отопление

С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной.

Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами.

Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

https://youtube.com/watch?v=2v-pgBCjLqw

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

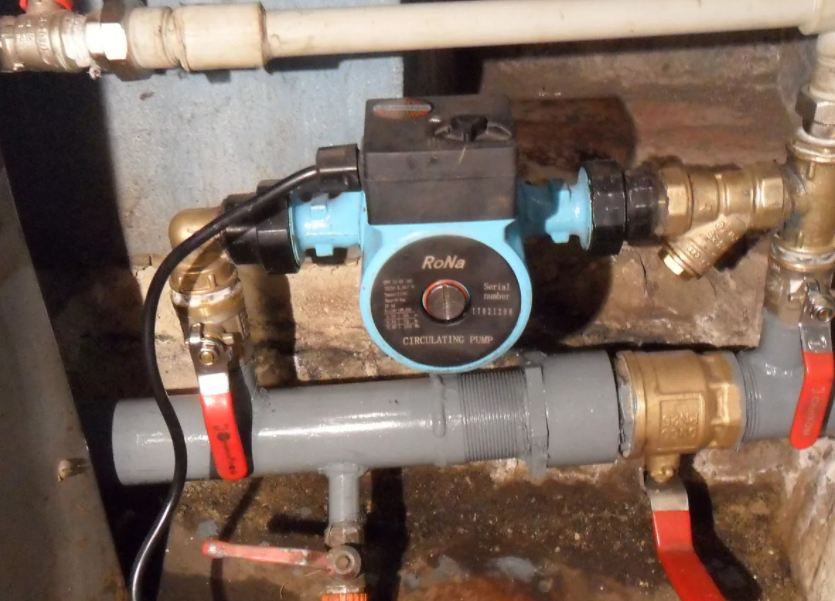

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток».

Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

  • Если система открытая, то перед прибором, но на байпасе.
  • В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
  • В системах напорных «грязевик» устанавливается до байпаса.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Принцип работы гидравлического разделителя

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

  • Автоматический отвод накопившегося воздуха;
  • Улавливание частиц шлама (работает как грязеуловитель).

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
