Система отопления Тихельмана: схема подключения, плюсы и минусы, монтаж

Варианты схемы Тихельмана

При правильном построении схемы Тихельмана система отопления предполагает создание одинаковых условий для работы радиатора. Это касается перепадов давления, при том, что радиаторы имеют равные площади поверхностей, а, следовательно, и равный уровень теплоотдачи. Чтобы рисовать схемы правильно, необходимо некоторое время потренироваться.

Основные достоинства схемы Тихельмана: универсальность, хорошая регулируемость

Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.

Варианты схемы Тихельмана:

Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.

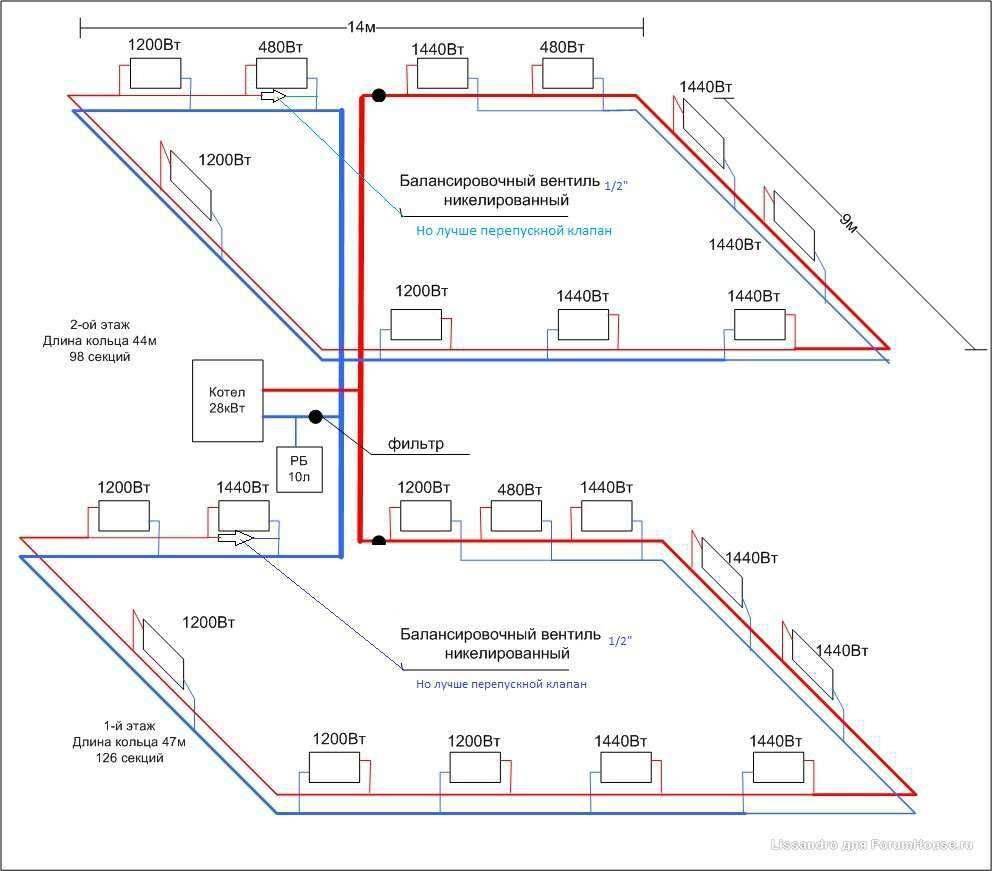

Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.

По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.

Виды двухтрубной системы отопления

Основные виды двухтрубной схемы отопления

Тупиковая схема двухтрубной системы является более популярной, чем петля Тихельмана. На ее сооружение обычно требуется меньшее количество материала.

Как сказано выше, основной принцип устройства тупиковой системы – постепенное снижение диаметров прямого и возвратного трубопроводов по длине ветки, от первого к последнему отопительному прибору.

Регулировка температуры осуществляется регулирующей арматурой. Стоит отметить, что при монтаже любого типа водяной системы отопления на каждый элемент нагрева следует устанавливать запорно-регулирующую арматуру. Это необходимо для отключения радиатора или иного нагревательного прибора для профилактики (промывки) или ремонта. При отключении любого прибора в двухтрубной сети система продолжает работать – это является весомым достоинством описываемой схемы.

Алгоритм регулировки заключается в следующем. На первом радиаторе регулирующая арматура закрывается максимально, оставляют небольшой проток теплоносителя. На каждом последующем приборе вентиль (или кран) приоткрывают немного больше. Такая ступенчатая регулировка позволяет выровнять давление по длине контура и настроить требуемые расходы теплоносителя (и соответственно – температуру).

Небольшим недостатком тупикового построения двухтрубной схемы является то, что при значительном открытии регулирующей арматуры на первом или втором радиаторе они могут заработать в режиме байпаса. Такая ситуация случается редко и вызвана обычно неверным выбором диаметров трубопроводов.

Более выгодной в гидравлическом плане является попутная схема, также известная под названием петли Тихельмана. Здесь прямой и обратный трубопроводы имеют одинаковый диаметр, подключаются к радиаторам с разных направлений. Это позволяет практически выровнять давление теплоносителя во всех приборах отопления без серьезной корректировки регулирующими устройствами – вентилями или кранами.

На монтаж линии по схеме Тихельмана требуется больше трубопровода, чем на сборку тупиковой ветви. Применение той или иной схемы обосновывается обычно строительными параметрами отапливаемого здания – размерами и взаимным расположением помещений.

Двухтрубная система позволяет монтировать на одну линию большее количество радиаторов, чем однотрубный аналог. Причем петля Тихельмана может качественно работать с большим числом элементов нагрева, чем тупиковая конфигурация за счет своего гидравлического строения.

Две основные разновидности двухтрубной системы – тупиковая и попутная – служат базовыми элементами. Общее же устройство всего комплекса отопления имеет следующие конструктивные решения:

Подключение веток системы к вертикальным стоякам при количестве этажей более 1;
Врезка веток системы в горизонтальные лежаки, размещаемые в нижней или верхней части здания;
Подключение тупиковых ветвей или попутных схем Тихельмана к распределительным коллекторам;
Сооружение двухтрубной системы с естественной циркуляцией.

Обязательным условием для подключения тупиковых или попутных веток к стоякам и лежакам является установка в месте присоединения балансировочных вентилей. Они необходимы для общей гидравлической настройки всей системы отопления.

Стоит отметить, что двухтрубная схема применяется в основном в системах закрытого типа с принудительной циркуляцией. Сооружение открытой системы с естественной циркуляцией чаще всего требует балансировки – установки запорно-регулирующей арматуры.

Схема двухтрубной системы с естественной циркуляцией теплоносителя

Для представленной схемы обязательным техническим решением будет установка крана и ограничение подачи в первый радиатор, иначе теплоноситель будет проходить по кратчайшему пути. При этом последующие радиаторы будут получать недостаточное количество тепла.

Установка крана или вентиля, имеющего определенное гидравлическое сопротивление, может внести дисбаланс в гравитационное движение теплоносителя. Поэтому лучшим решением для организации естественной циркуляции является однотрубная схема, выполняемая обычно в этом случае без байпасов.

Двухтрубная схема системы отопления – самая популярная конфигурация водяного радиаторного обогрева помещений. Благодаря своим достоинствам – маневренности, простоте балансировки, независимости приборов – она по праву занимает лидирующие позиции в проектных решениях комплексов отопления.

Работа схем с принудительной циркуляцией

Ускорить движение теплоносителя можно с помощью циркуляционных насосов

Для принудительного движения теплоносителя используют циркуляционные насосы.

Насос врезают в месте соединения «обратки» и котла — здесь теплоноситель уже охлаждён и насос работает в щадящем режиме. На выходе из нагревателя температура теплоносителя достигает 80 – 100 градусов, что резко снижает ресурс оборудования. В котлах со встроенным насосом всё подключено по правильной схеме.

Схема движения воды работает по следующему алгоритму:

После подачи питания включается насос и приводит в движение теплоноситель.
Котёл нагревает воду/антифриз, а давление, создаваемое насосом, выдавливает теплоноситель в контуры.
Горячая вода по трубам подаётся к радиаторам, где охлаждается, нагревает воздух и поступает в трубы «обратки».
Процесс переходит в циклическое состояние.

Разработаны и на практике применяют отличные друг от друга схемы разводок, оптимально подходящие для разных условий эксплуатации.

Двухтрубные схемы

Разница между однотрубным и двухтрубным подключением

При обустройстве больших зданий используют именно двухтрубную схему. Радиаторы подключают параллельно. По расположению подающих труб различают схемы с верхней и нижней разводкой.

Преимущества двухтрубки:

не требует сложных расчётов и подбора диаметров труб;
независимая регулировка теплоотдачи каждого радиатора, что позволяет устанавливать температуру в каждом помещении и экономить энергоресурсы;
простая настройка и запуск в эксплуатацию;
мощность насосов невелика;
отсутствуют значимые потери давления в начале и конце контуров;
температура теплоносителя примерно одинакова во всех радиаторах контура;
перекрыв краны подачи и слива, батарею можно снять для замены или ремонта, не выключая всего отопления;
минимальное гидравлическое сопротивление трубопроводов.

Недостатком считают повышенный расход труб (на подачу и обратку). Учитывая стоимость полипропиленовых труб, удобство в монтаже и ремонте, этим минусом можно пренебречь.

Схема со встречным движением теплоносителя — тупиковая

Тупиковая схема носит другое название — со встречным движением теплоносителя. Схема разделена на участки. По трубе от котла до самой дальней батареи поступает нагретый теплоноситель, который по обратной трубе возвращается в котёл. Популярность придаёт простота понимания, но требуется грамотный расчёт и настройка системы. Чем дальше от котла, тем тоньше должны быть трубы. После запуска проводят регулировку каждого радиатора отсекающими вентилями. Неправильная регулировка может привести к тому. Что весь теплоноситель будет проходить через один радиатор, остальные останутся холодными.

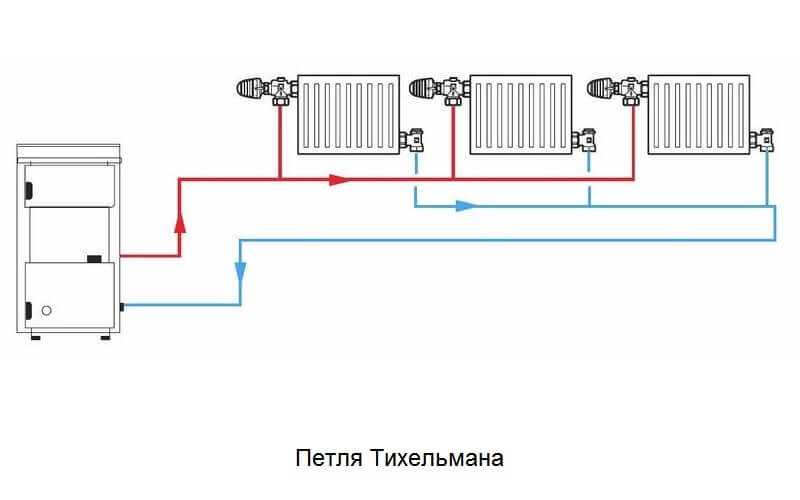

Петля Тихельмана работает при попутном движении теплоносителя

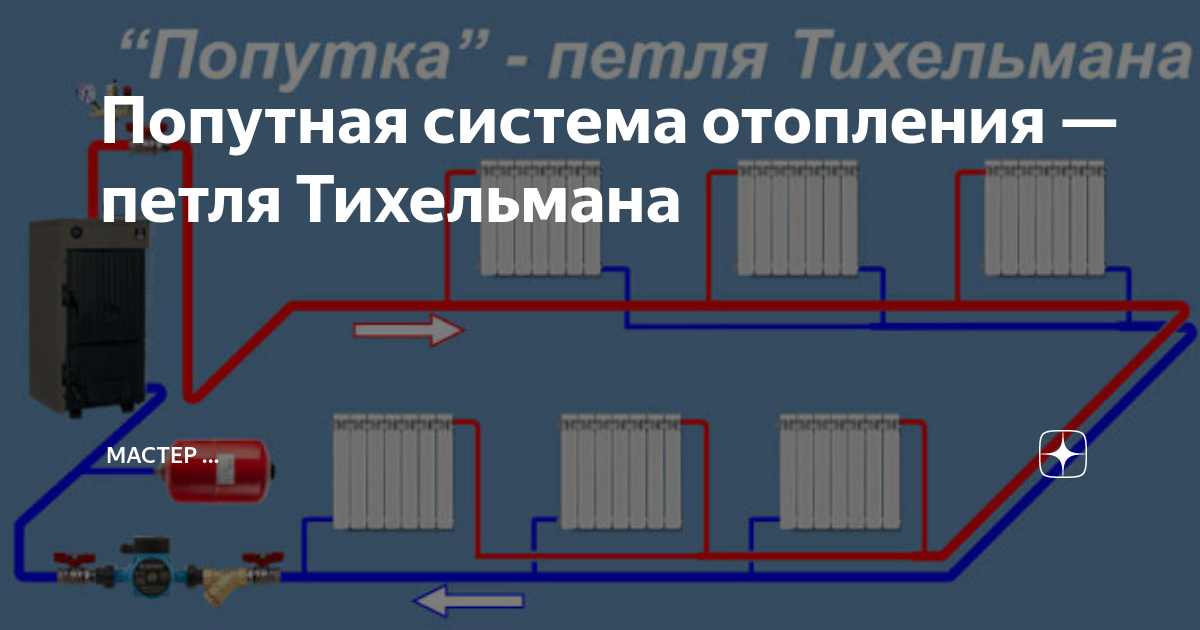

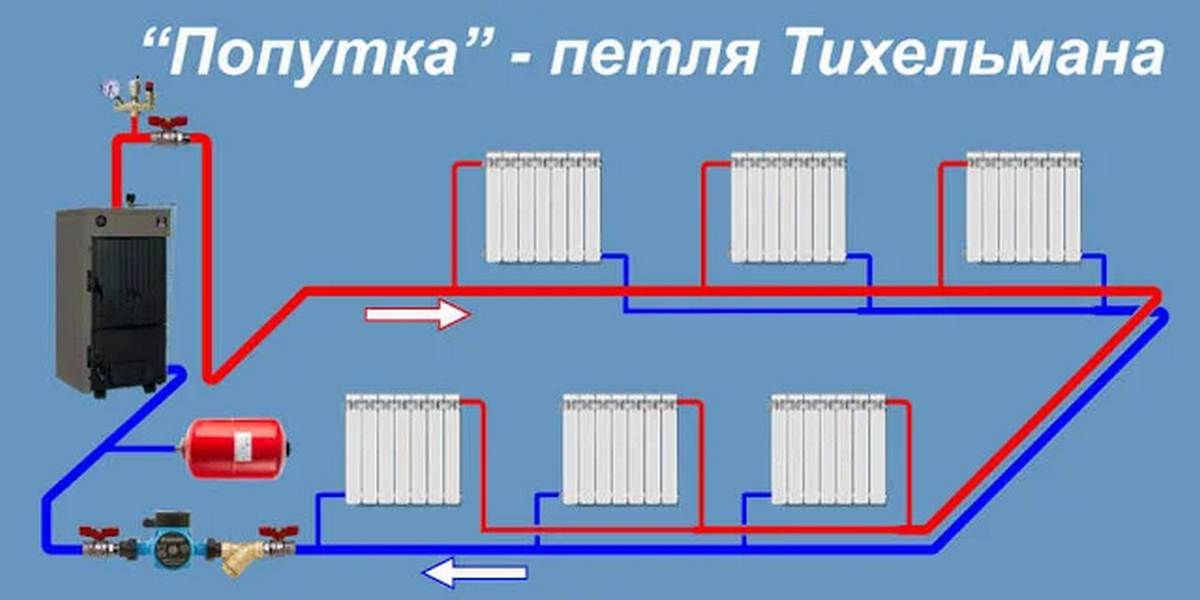

Петля Тихельмана работает при попутном движении теплоносителя. Разводку проводят трубами одного диаметра. Давление и температура теплоносителя в каждом из радиаторов одинакова, что упрощает балансировку. Регуляторами можно точно установить температуру в каждой отдельно взятой комнате.

Требования к схеме:

Длина контура до 35 м.
На протяженных участках используют трубы больших диаметров (40 – 60 мм) и не устанавливают терморегуляторы, так как они становятся бесполезны.
Периметр длиной свыше 30 м делят на несколько зон и монтируют лучевую разводку. Её же называют коллекторной. Стоимость большего количества труб компенсируется их меньшим диаметром. Для «питания» одного радиатора достаточно трубы 16 мм.

Каждый радиатор в таком варианте легко отрегулировать на нужную теплоотдачу.

Однотрубные схемы

При однотрубной схеме последние радиаторы не получают достаточно тепла

Схемы однотрубного отопления оптимальны для одно- и двухэтажных зданий с числом батарей отопления в одном контуре до 5. Большее количество потребует точной настройки. Разветвления могут снижать давление в трубах и некоторые радиаторы не получат достаточного для нагрева теплоносителя.

Схемы позволяют осуществить верхнее или нижнее подключение. Во втором случае трубопровод можно скрыть под полом. Учитывают, что это немного снизит теплоотдачу радиаторов, так часть энергии расходуется на обогрев стяжки.

Однотрубные варианты делают с открытым или закрытым расширительным бачком.

К недостаткам схемы относят трудности при замене радиаторов. Для сохранения работоспособности на место снятой батареи сразу необходимо устанавливать перемычку, иначе настройка системы будет нарушена. По этой же причине между входом и выходом теплообменника монтируют байпасы из труб меньшего диаметра.

Одной из популярных схем является «ленинградка». Для подключения используют диагональную (перекрёстную) или боковую (одностороннюю) схемы.

Виды разводки труб и построения систем отопления

Виды системы отопления определяются пространственным размещением радиаторов и трубопровдов.

Различают схемы компоновок:

горизонтальную или вертикальную;
верхнюю или нижнюю разводку;
с прямым и обратным течением теплоносителя;
разводок труб до радиаторов – тупиковые, лучевые, кольцевые.

Каждому виду и их комбинациям присущи качественные характеристики, определяющие выбор в зависимости от условий эксплуатации.

Верхняя или нижняя разводка

Схема двухтрубной системы отопления с верхней разводкой.

Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.

Преимущества	Недостатки
Разница в давлении позволяет использовать большое количество радиаторов	Часть тепла трубы отдают в верхней части помещения, что снижает эффективность
Подходит для различных схем построения	Требуется разводка большого диаметра, что дороже
Низкое гидравлическое сопротивление	Внешний вид не подходит для части интерьеров
Возможность установки терморегуляторов на каждый радиатор или стояк	Расширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление
Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевых	Для монтажа тёплого пола потребуется дополнительное оборудование

Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.

Схема двухтрубной системы отопления с нижней разводкой.

Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.

Преимущественно такие схемы используют в системах с принудительной циркуляцией.

Достоинства нижней разводки:

трубопроводы можно скрыть в полу или стенах;
не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
установив коллекторы, можно организовать систему «тёплый пол».

Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола».

Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.

Вертикальная и горизонтальная разводка

Схема горизонтальной и вертикально разводки двухтрубной СО.

Горизонтальная и вертикальная схема отличаются наличием главного стояка.

Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.

Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.

Три принципиальных схемы разводки труб.

Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.

Недостатки:

большое количество сварных и муфтовых соединений;
требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
часто возникают шумы от движущегося теплоносителя.

Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.

При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.

Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.

Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.

Плюсы схемы

Все больше владельцев частных домов решают устанавливать системы отопления по попутной схеме Тихельмана. Это неудивительно, она обладает довольно большим рядом плюсов:

Наверное, самым главным достоинством этого метода является то, что такая система отопления позволяет всем приборам отопления работать максимально эффективно

Например, подающая и обратная магистрали подключаются вместе, идя в одном направлении цепи радиаторов, отдача тепла каждого последующего радиатора уменьшается, последний может вообще остаться холодным; Трубы идут по двум отдельным цепям в одном направлении, КПД радиаторов становится заметно выше, продолжая уменьшаться; Благодаря петле Тихельмана радиаторы способны работать на 100%; Система имеет адаптивный характер, для установки подойдут маленькие и большие помещения бытового или промышленного назначения; Каждый радиатор дает одинаковое количество тепла, поэтому помещение прогреется равномерно; Способ прост в исполнении, не имеет сложных этапов, важно лишь следовать технологии; Присутствует возможность установки дополнительных устройств отопления; Так как радиаторы уже сбалансированы, не требуется тратить время на их балансировку ради равномерного прогрева, установка системы не требует покупки каких-либо дополнительных элементов; Отопление, установленное по схеме Тихельмана, прослужит очень долго

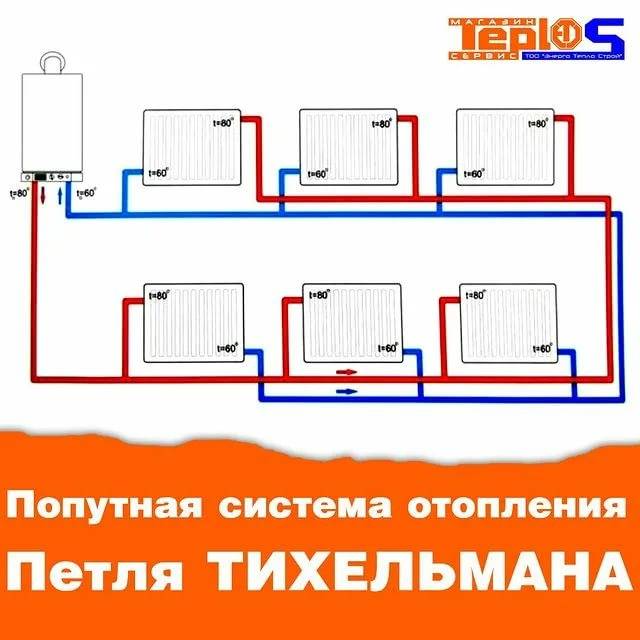

Принципиальная схема отопления Тихельмана

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома. Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

На патрубке подпитки.
По обеим сторонам насоса.
У расширительного бака.
На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

Отводящую ветку магистрали надо располагать ниже подающей.
Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
Бак расширительный должен быть установлен выше котла отопления.
На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
Расширительный бак должен устанавливаться в отапливаемом помещении.
Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

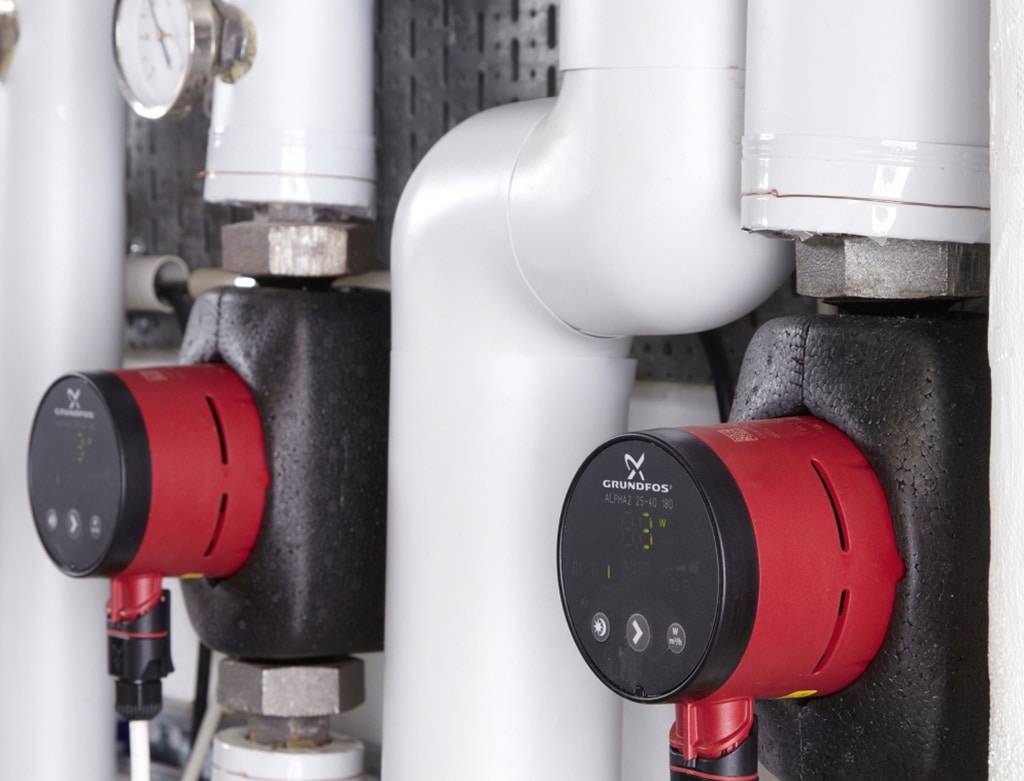

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
Для каждого этажа рекомендуется монтаж по отдельной схеме.

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии — подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

с естественной циркуляцией;
с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов — теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком — отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией. В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Петля Тихельмана своими руками

Обвязка для петли Тихельмана в системе отопления

При самостоятельном монтаже такой конструкции нужно обращать внимание на следующие моменты: тип и размеры используемых труб, подбор мощностей задействованных компонентов и их обвязку. Также надо учитывать, что конфигурация с перепадами высоты (с прокладкой труб над дверным проемом) требует отвода воздуха и обеспечения слива

Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, отличающейся большей длиной путей

Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, отличающейся большей длиной путей.

На подаче размещаются компоненты, отвечающие за безопасность системы. Они включают в себя манометр, клапан для стравливания и устройство автоматического сброса воздушных масс. Открытая конфигурация предполагает вертикальную проводку пути до начала уклонения, при этом в высшей точке помещают расширитель. После этого магистраль ведется к оставшимся компонентам сети.

На обратном пути устанавливают насос, мощности которого должно хватать для нейтрализации сопротивления гидравлики. В обвязочную систему для котла входят запорные арматурные элементы, монтируемые рядом с ним на обе трубы и поблизости от расширительного бака. Также их крепят по бокам насоса и на находящийся возле него подпиточный патрубок.

Особенности расчета схемы отопления своими силами

Теплотехнический расчет СО нужен для того, чтобы определиться со следующими параметрами петли Тихельмана:

Мощность котла. Агрегат с избыточной мощностью заставит переплачивать за перерасход топлива. Если мощность меньше, чем нужно, тепла будет не хватать для всех помещений.
Мощность радиаторов

Ее важно знать по той же причине – чтобы не переплатить при покупке за излишне мощную модель, или наоборот, не приобрести маломощный вариант.
Расходы на отопление. Понимая, какими они будут, вы сможете точнее планировать бюджет.
Возможность уменьшения теплопотерь

Ликвидация утечек тепла поможет экономить на отоплении.

Результаты расчетов потребуются во время закупок оборудования и материалов; чтобы провести расчет, собирают следующие данные:

Размеры дома и всех помещений; расположение по сторонам света.
Габариты оконных и дверных проемов.
Данные по средним зимним температурам в регионе.
Какую температуру вы хотите поддерживать внутри дома.
Параметры наружных стен, их высота и материал изготовления.

Для расчета удобно использовать софт

Характеристики утепляющих материалов на стенах, в подвале, в кровле (вид и толщина).

О системе Тихельмана в частном доме в следующем видео:

Схема отопления и гидравлический расчет системы Тихельмана

Варианты схемы Тихельмана

Виды двухтрубной системы отопления

Рекомендуем прочитать:
