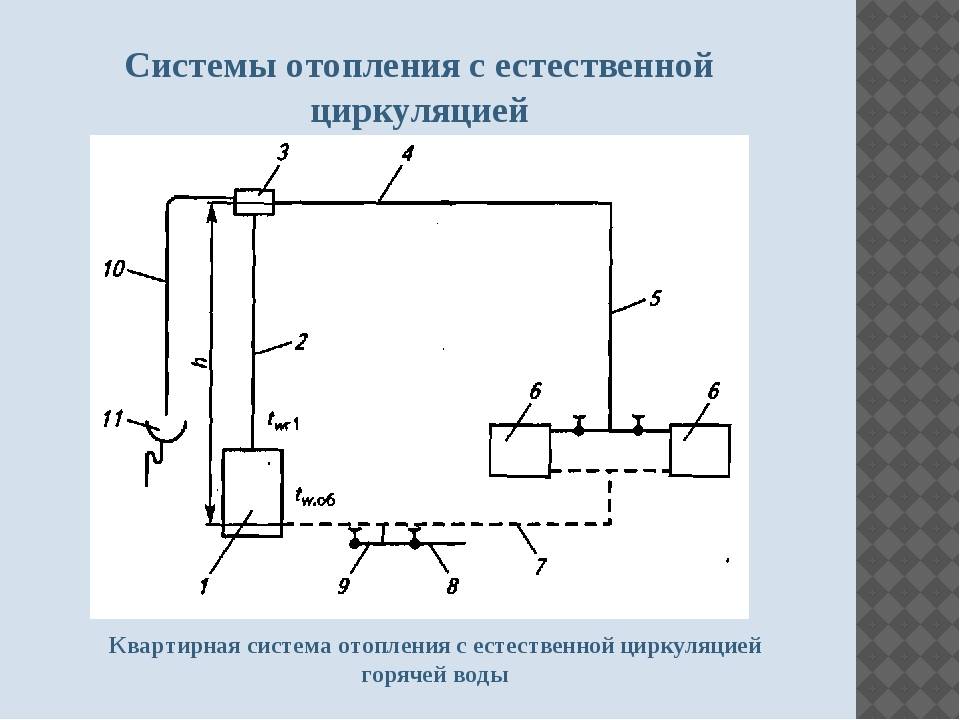

Естественная циркуляция в системе отопления

Ленинградка

Трудности заключаются в том, что отключение одной из секций приводит к остановке циркуляции теплоносителя во всем контуре. Нередко применяют метод с монтажом «байпаса», когда батареи можно «обходить» с использованием боковых ответвлений у которых присутствуют шаровые краны (2 шт.).

Для двухэтажных объектов (и одноэтажных) используют схемы с одной трубой и перпендикулярными стояками. При таких обстоятельствах жидкость распределяется более равномерно. Вертикальные трубы боле эстетично выглядят, их легко замаскировать в угловых нишах.

Виды систем отопления домов

Отопление с естественной циркуляцией имеет несколько разновидностей. Оно может быть:

  1. двухтрубным с верхней разводкой;
  2. двухтрубным с нижней разводкой;
  3. однотрубным с верхней разводкой.

В системах с естественным перетеканием теплоносителя в малоэтажных строениях величина циркуляционного давления сравнительно небольшая.

Поэтому в них не стоит допускать очень больших скоростей перетекания воды по трубам. Для таких систем рекомендуется устанавливать трубы большого диаметра.

При значительной длине трубопровода внутреннее сопротивление в нем возрастает, а из-за увеличения диаметра, оно уменьшается. Довольно часто можно наблюдать, что диаметр трубы на дальнем стояке от котла существенно больше, чем самый ближний.

Рассчитывая диаметры и расстояния до труб, можно уравнивать параметры сопротивления, а также количество воды, перемещаемой по системе.

Двухтрубные системы отопления

В двухтрубных системах отопления все нагревательные приборы, которые размещены с отопительным котлом на одном уровне или же ниже его, не будут нагреваться вообще.

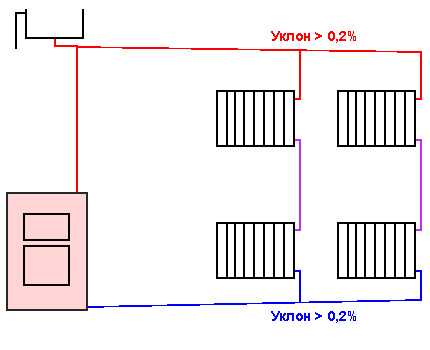

Двухтрубная система отопления с естественной циркуляцией. Нажмите для увеличения.

Практика показывает, что для этих систем наименьшее расстояние между центров нагревательных элементов, располагающихся на первых этажах и центром отопительного котла должно быть не меньшим, чем 3 метра.

Для такой двухтрубной системы монтажа котельная должна размещаться в подвальном помещении.

Однотрубное отопление с естественной циркуляцией воды

Однотрубная система отопления с естественной циркуляцией. Нажмите для увеличения.

Ведь гидростатический напор, который заставляет перетекать воду по системе, может образовываться из-за охлаждения воды в трубах, подводящих подогретую воду в батареи радиаторов или же отводящих охлажденную воду от самих батарей прямо к отопительному котлу.

Такое остывание трубопроводов приносит двойную пользу:

  1. Во-первых — оно прекрасно способствует созданию повышенного гидростатического напора.
  2. Во-вторых — создает дополнительный обогрев помещений.

Из-за этого эффекта в однотрубных схемах трубопровод прокладывается открыто и его ничем не изолируют. А самый главный трубопровод — стояк для подачи горячей воды – старательно теплоизолируется.

Остывание воды в этом стояке может привести к снижению температуры, увеличению плотности самого теплоносителя, что приведет к падению гидростатического напора во всей системе. Именно так и происходит саморегулирование системы.

Естественное отопление дома, благодаря одновременному изменению количества воды и ее температуры, будет обеспечивать необходимую теплоотдачу во всех приборах отопления, что будет способствовать поддержке ровного микроклимата, обеспечивающего комфортную температуру.

Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

  • Однотрубная
  • Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

  • Вначале выбирается место, в котором будет размещаться накопительный агрегат
  • Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
  • На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя
  • Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
  • Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
  • Затем необходимо пустить трубы к радиаторам
  • Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

  1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
  2. По возможности, котел устанавливают значительно ниже отопительных приборов
  3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

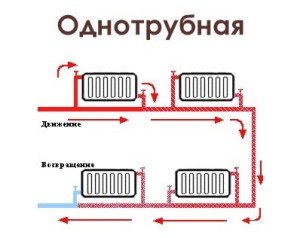

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

  1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
  2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
  3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

  • Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
  • Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными
  1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
  2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

Видео рабочей системы

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

Правила выбора и монтажа труб

Выбор между стальными или полипропиленовыми трубами при любой циркуляции происходит по критерию возможности их использования для горячей воды, а также с позиций цены, легкости монтажа и срока эксплуатации.

Стояк подачи монтируют из металлической трубы, так как через него проходит вода самой высокой температуры, а в случае печного отопления или неисправности теплообменника возможен вариант прохождения пара.

При естественной циркуляции необходимо использовать диаметр труб несколько больший, чем в случае применения циркуляционного насоса. Обычно, для обогрева помещений до 200 кв. м, диаметр коллектора разгона и трубы на входе обратки в теплообменник равен 2 дюймам.

Это вызвано меньшей скоростью воды по сравнению с вариантом принудительной циркуляции, что приводит к следующим проблемам:

  • снижение объема переносимого тепла за единицу времени от источника к обогреваемому помещению;
  • появление засоров или воздушных пробок, с которыми не сможет справиться небольшого напор.

Особенное внимание при использовании естественной циркуляции с нижней схемой подвода подачи необходимо уделить проблеме удаления воздуха из системы. Он не может полностью отводиться из теплоносителя через расширительный бак, т.к

закипающая вода поступает сперва в приборы по магистрали, расположенной ниже чем они сами

закипающая вода поступает сперва в приборы по магистрали, расположенной ниже чем они сами.

При принудительной циркуляции напор воды сгоняет воздух к установленному в наивысшей точке системы воздухосборнику – устройству с автоматическим, ручным или полуавтоматическим управлением. С помощью кранов Маевского в основном производится регулировка теплоотдачи.

В гравитационных отопительных сетях с подачей, расположенной ниже приборов, краны Маевского применяются непосредственно для стравливания воздуха.


На всех радиаторах отопления современного типа присутствуют устройства для выпуска воздуха, поэтому для предотвращения образования пробок в контуре можно делать уклон, сгоняя воздух к радиатору

Воздух также может отводиться с помощью воздухоотводчиков, установленных на каждом стояке или на воздушной линии, проложенной параллельно магистралям системы. Из-за внушительного количества устройств для отвода воздуха гравитационные схемы с нижней разводкой применяются крайне редко.

При слабом напоре небольшая воздушная пробка способна полностью остановить систему обогрева. Так, согласно СНиП 41-01-2003 не допускается прокладывать без уклона трубопроводы систем отопления при скорости движения воды менее 0,25 м/с.

При естественной циркуляции такие скорости недостижимы. Поэтому кроме увеличения диаметра труб необходимо соблюдать постоянные уклоны для вывода воздуха из системы отопления. Уклон проектируют из расчета 2- 3 мм на 1 метр, в квартирных сетях наклон достигает 5 мм на погонный метр горизонтальной линии.

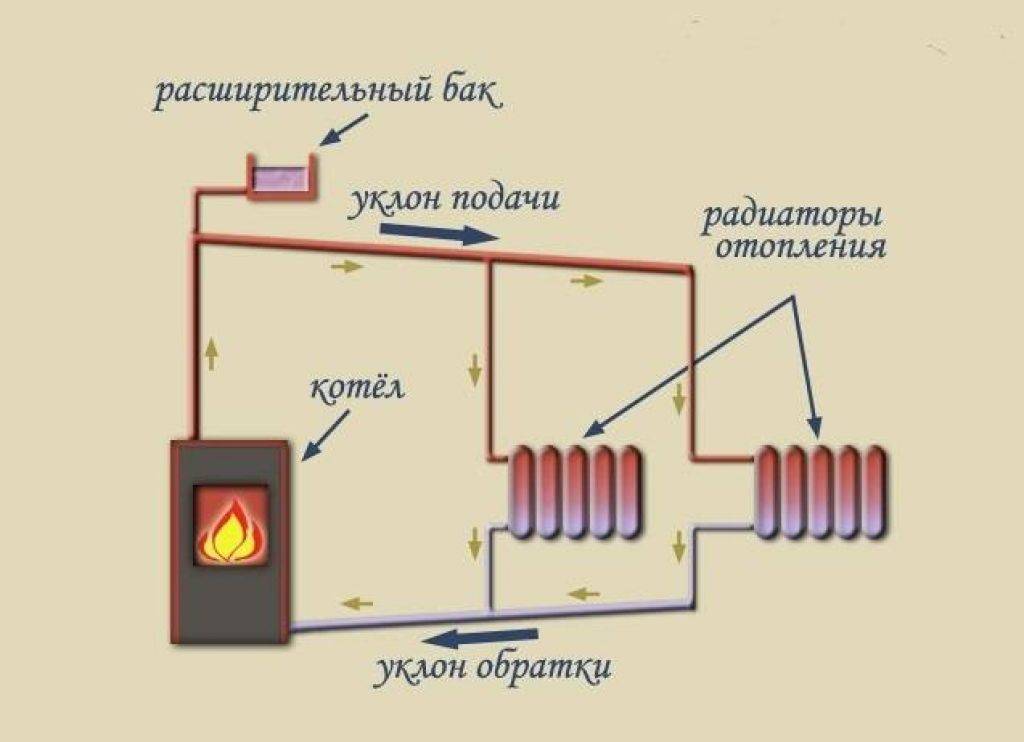

Уклон подачи делают по ходу движения воды, чтобы воздух двигался к баку-расширителю или системе, стравливающей воздух, расположенной в верхней точке контура. Хотя можно сделать и контр-уклон, но в этом случае необходимо дополнительно установить клапан для отвода воздуха.

Уклон магистрали обратки делают, как правило, по ходу движения охлажденной воды. Тогда нижняя точка контура будет совпадать с входом обратной трубы в теплогенератор.


Самая распространенная комбинация направления уклона подающей и обратной труб для удаления воздушных пробок из водяного контура с естественной циркуляцией

При установке теплого пола небольшой площади в контуре с естественной циркуляцией необходимо не допустить попадания воздуха в узкие и горизонтально расположенные трубы этой обогревательной системы. Необходимо поставить устройство удаления воздуха перед теплым полом.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

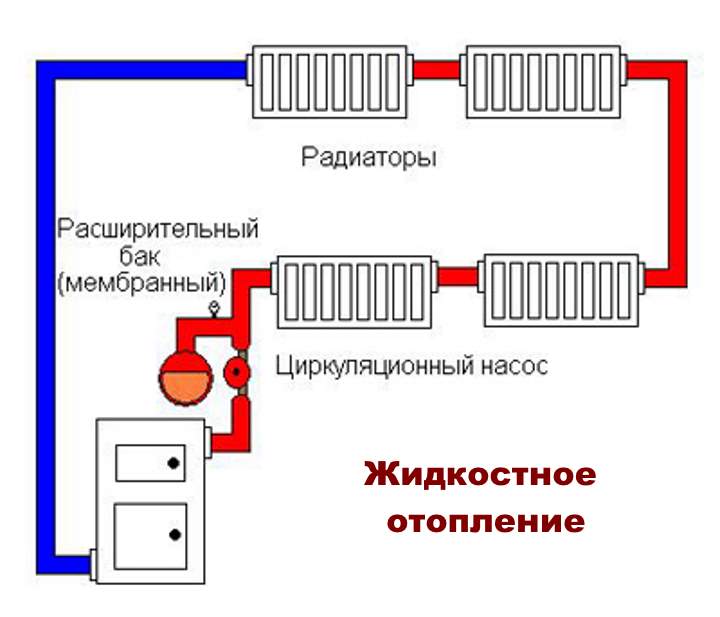

Однотрубная принудительная схема

Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике — это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.

Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.

Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше.

2.3. Однотрубные системы отопления с естественной циркуляцией

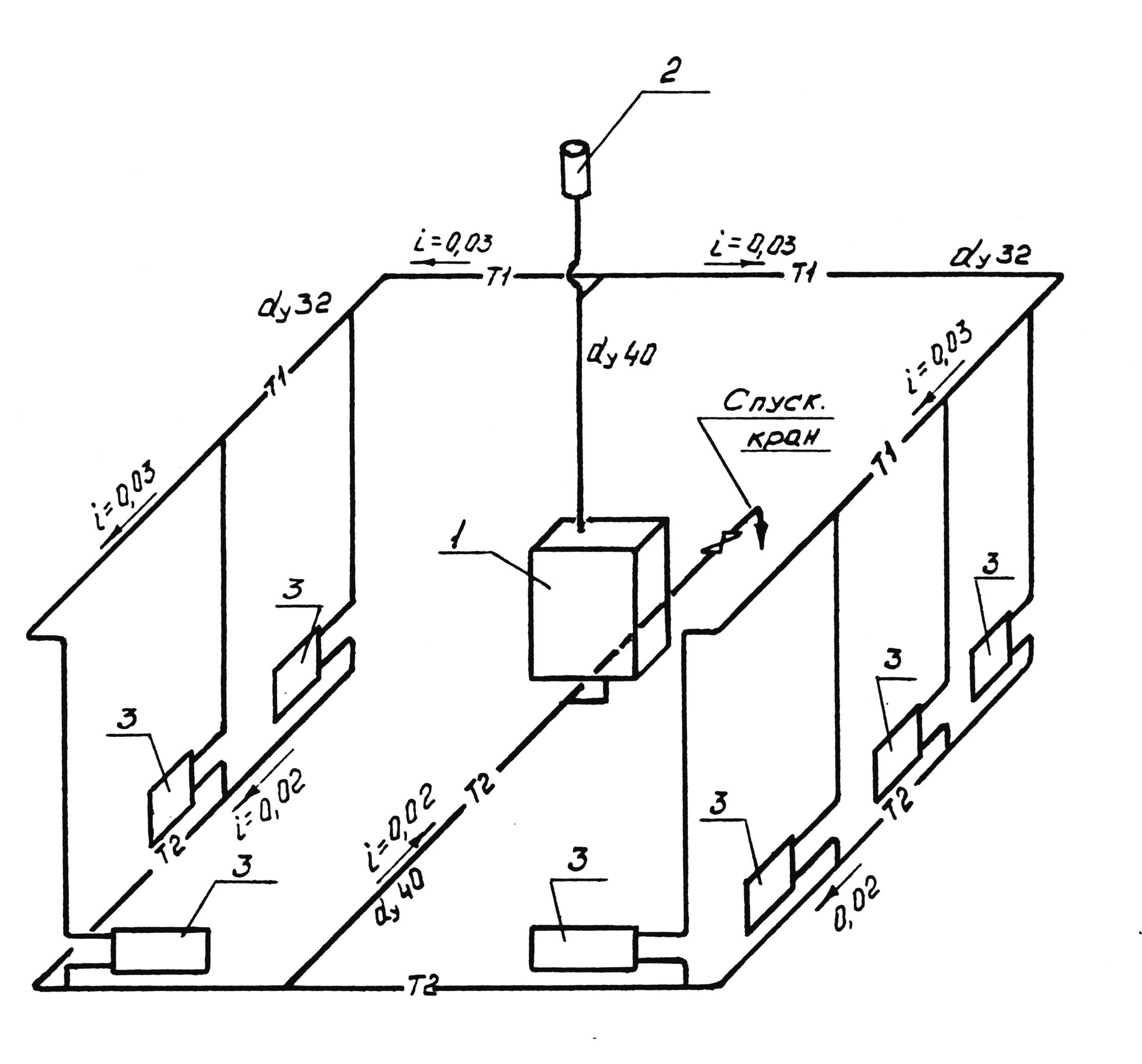

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

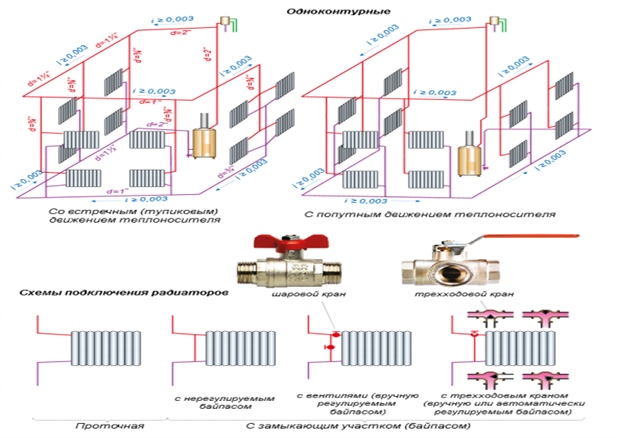

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

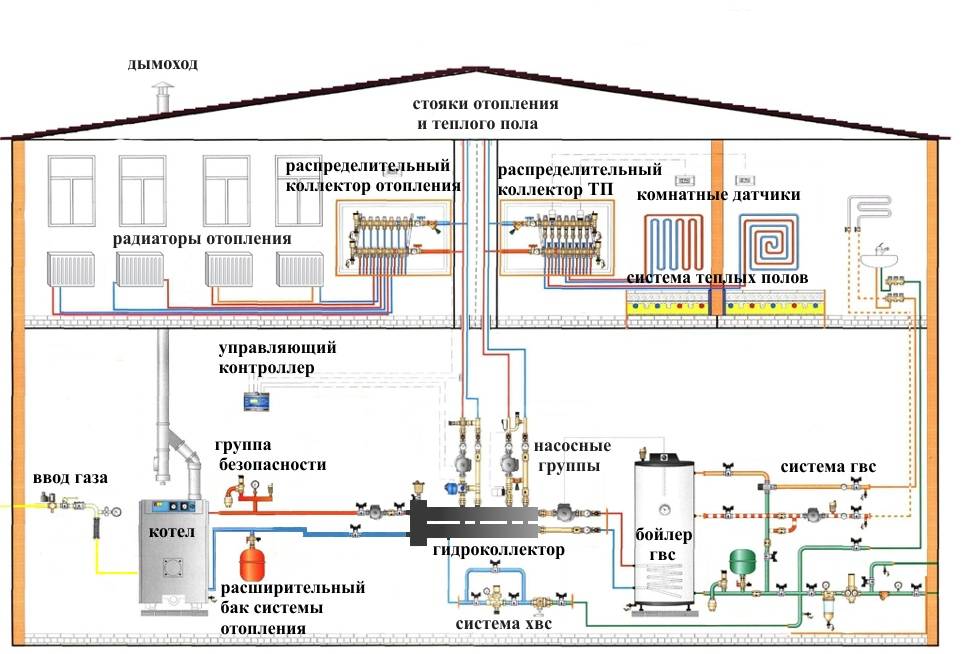

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Какой план отопительных систем применяются для самотека?

Утепление дома снаружи

Установка системы теплоснабжения, вне зависимости от вида циркуляции (естественная или принудительная) начинается с проектирования системы

Особенно важно подобрать схему размещения трубных магистралей, местонахождение котла и определиться с расположением радиаторов при естественной циркуляции. Для этого составляется план, в котором учитываются все особенности и нюансы

В первую очередь нужно сделать анализ частного дома, в котором будет устанавливаться теплоснабжение. Для этого учитываются следующие факторы:

  •  площадь для проживания
  •  утепление стен снаружи
  •  вид котельного прибора

Только после такого анализа можно выбирать схему для отопительной системы с естественной циркуляцией. В основном это однотрубная и двухтрубная. Однотрубная система – лучший выбор для помещений небольших размеров. Двухтрубная система больше подходить для домов, которые имеют большую площадь или двухэтажные строения.

Но при этом важно учитывать такой аспект, как длина отопительной магистрали (до 30м) и наличие поворотных элементов (минимальное). Естественная циркуляция не применяется  для трехтрубной и коллекторной  разводки магистралей, так как в таких системах присутствуют большие гидропотери, что негативным образом складывается на скорости продвижения воды

ВАЖНО! Отопительные системы с самотеком наполняются только водным теплоносителем. Антифриз для этого не годится, так как имеет высокую плотность, которая не дает возможности получить необходимый напор в трубах

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Диаметр трубы для самотечного отопления

Первое и основное условие надежной работы гравитационного отопления – большой диаметр стояков (вертикальных магистральных труб) и лежаков (верхних и нижних горизонтальных подводящих труб). И по этому поводу часто можно услышать одно из главных заблуждений:

Это не совсем так. Циркуляции можно добиться и при тонких трубах. Однако для комфортного отопления такая система будет непригодна.

Дело в том, что в тонкой трубе окажется воды меньше, чем в толстой. И это понятно – площадь сечения увеличивается в зависимости от диаметра в квадратичной пропорции. В трубе диаметром, например, 20 мм при высоте стояка 6 метров будет всего два литра воды. При разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес в них будет различаться на 11 грамм. Этого уже достаточно, чтобы привести в движение воду – тяжелая холодная начнет давить вниз. Но при большой длине труб трение воды об их стенки уравновесит силу тяжести и циркуляции не будет. Запустить ее можно двумя способами:

  • увеличить разницу температур между «подачей» и «обраткой»;
  • увеличить начальную температуру «подачи» – разница в весе при высоких температурах ощутимее (см. таблицу).

Первый способ обычно и применяют – включают в циркуляционную систему радиаторы отопления. Они быстрее остужают теплоноситель, забирая из него тепло и отдавая в помещение. Но это не может происходить бесконечно. Сравнявшись с комнатной температурой, вода перестанет остывать, а разница в весе еще не будет достаточной для естественной циркуляции. К тому же сами радиаторы тоже увеличивают сопротивление системы.

В результате приходится нагревать воду в котле до более высокой температуры. Циркуляция запустится, но тогда в доме станет жарко, ведь температура теплоносителя поднимется выше расчетной. Да и КПД такой системы резко упадет. Дело в том, что холодная вода «принимает» большее количество теплоты от сжигания топлива, нежели горячая. Поэтому при попытке нагреть горячий теплоноситель еще сильнее, большая часть тепла от сгорания топлива будет буквально вылетать в трубу котла, оставшись неиспользованной.

А теперь – расчет для трубы диаметром 50 мм. В шестиметровом стояке из такой трубы вместится почти 12 литров воды. А при разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес будет различаться уже на 72 грамма. Такая система будет циркулировать и при более низкой температуре. Это позволит осуществлять топку котла равномернее и эффективнее, поднимая температуру, только если это необходимо для обогрева помещения.
