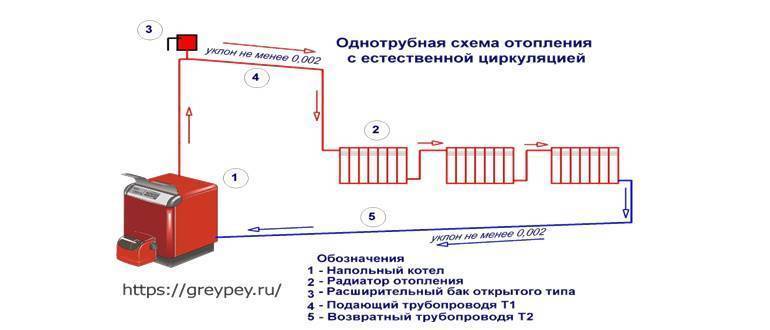

Схема ленинградской отопительной системы

Особенности ленинградки

Делая выбор в пользу однотрубной системы отопления, домовладелец должен учитывать следующее:

1. Ввиду последовательного расположения радиаторов гидравлическое сопротивление контура увеличивается (по сравнению с двухтрубной системой, в которой радиаторы подключаются параллельно). Для того чтобы продавить теплоноситель через такую систему, приходится развивать достаточно большое давление. В системах с естественной циркуляцией оно обеспечивается высоким разгонным коллектором, для которого, увы, не всегда есть место. Поэтому в большинстве случаев ленинградку делают с принудительной циркуляцией. Более подробно вопросы циркуляции рабочей среды мы рассмотрим ниже.
2. Для ленинградки характерно крайне неравномерное распределение тепла. Двигаясь от радиатора к радиатору, теплоноситель успевает сильно остыть, так что разница между температурами первых и последних (по ходу теплоносителя) отопительных приборов становится весьма существенной.

Учитывая данное обстоятельство, предпринимают следующее:

• В наиболее удаленных от котла радиаторах увеличивают количество секций.
• Контур располагают таким образом, чтобы последние, то есть самые холодные радиаторы приходились на кладовую, кухню, прихожую и другие помещения, где из-за редкого пребывания людей создавать комфортные условия нет необходимости (к тому же на кухне недостаток тепла компенсируется газовыми конфорками).

Система отопления «Ленинградка» для частного дома

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Принцип функционирования

Если сравнить нынешнюю «Ленинградку» с той, что была 30 лет назад, то, конечно, благодаря современным технологиям теперешняя однотрубная система является более усовершенствованной с обширным функционалом.

Традиционная «Ленинградка» — это система отопительных приборов (сюда входят конвекторы, радиаторы и др.), которые соединены единым трубопроводом.

По такой системе беспрепятственно движется теплоноситель — вода или антифриз.

Основным элементом обогрева является котел. Радиаторы размещаются по периметру дома вдоль стен.

Об особенностях принудительной циркуляции теплоносителя можно прочитать здесь.

Подобная отопительная система подразделяется на два вида, исходя из того каким образом располагается трубопровод. Выделяется: горизонтальная и вертикальная.

Трубопровод системы может быть размещен как снизу, так и сверху. Практика показала, что наиболее высокая эффективность обогрева достигается в случае, когда трубы расположены вверху. Но за-то нижние гораздо легче устанавливать.

Для нижнего подключения приборов нужен насос, из-за этого немного снижается экономичность оборудования.

Если же предпочтение отдается верхнему способу размещения, тогда здесь стоит быть очень внимательным, от точности расчет на этапе проектирования будет напрямую зависеть эффективность работы отопительного котла.

Однотрубная Ленинградская отопительная система может применяться для небольших по размеру одно-, двухэтажных жилых построек, оптимальное количество радиаторов составляет 4-5 штук.

Если в действие приведено больше батарей (7-8), тогда нужно произвести расчеты конструкции с высокой точностью, чтобы не было никаких погрешностей. Если число радиаторов в доме начинается от 10 и более, тогда смысла в “Ленинградке” нет, вся ее эффективность в таком случае будет сведена к нулю.

Схема

Устройство однотрубной системы отопления можно произвести по одному из двух вариантов:

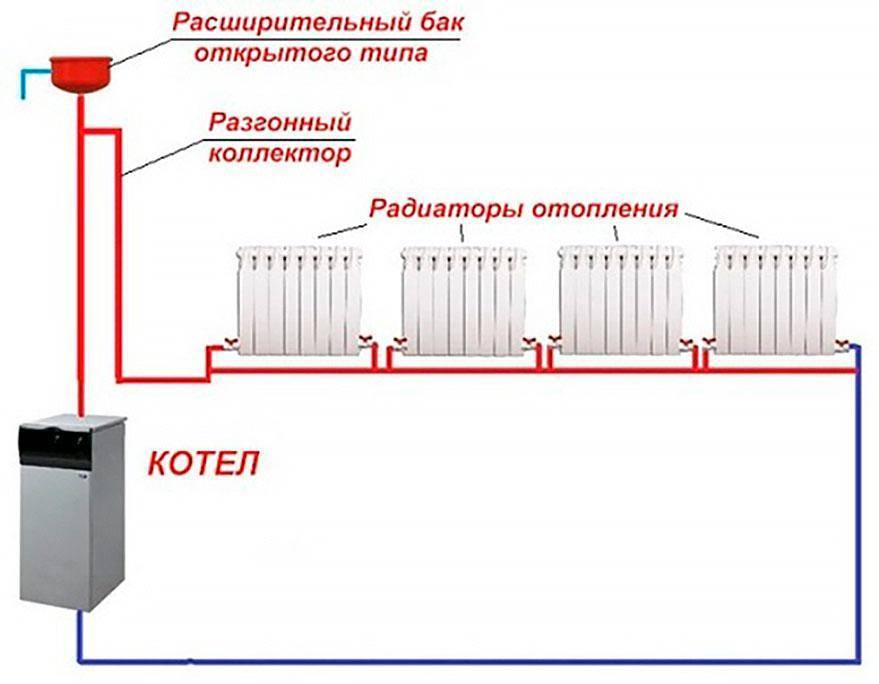

1. Классическая схема: это наиболее простой и дешевый вариант, в котором все характерные недостатки ленинградки проявляются в полной мере. Соединяющая радиаторы труба подсоединяется непосредственно к их патрубкам.

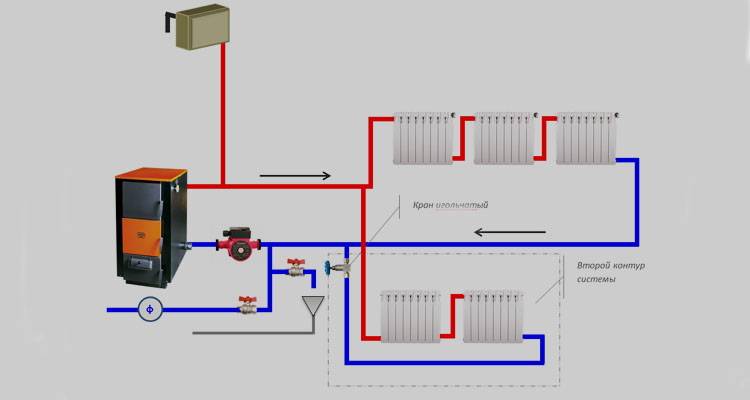

2. Усовершенствованная схема: усовершенствование состоит в том, что при каждом радиаторе делается байпас – перемычка, по которой теплоноситель можно пустить в обход отопительного прибора. Контур прокладывается так: по периметру помещения монтируется труба, в которую врезают по два отвода на каждый радиатор. Участок трубы между отводами и будет той самой перемычкой. Здесь необходимо врезать регулирующую арматуру, например, игольчатый вентиль. На отводах, которые подключаются ко входу и выходу из радиатора, устанавливают запорную арматуру (шаровые краны, в основном).

Этот вариант ленинградки стоит чуть дороже классического, но зато система становится более гибкой.

Открывая вентиль на байпасе, пользователь может уменьшить поток теплоносителя, идущего через радиатор; кроме того, любой радиатор можно отключить для ремонта, не приостанавливая работу всего контура.

Принцип действия схемы отопления «Ленинградка»

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.

Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Галерея изображений
Фото из
Ленинградка — усовершенствованный вариант одной из самых простейших схем отопления, применяемый по сей день в обустройстве домов небольшой площади

Приборы в этом варианте отопления последовательно подключаются к коллекторной трубе, теплоноситель поочередно перетекает от одного радиатора к другому

Сборка отопления Ленинградка производится с помощью тройников, коллектроная труба располагается по периметру помещения

Для устройства однтрубных контуров отопления характерно минимальное количество труб, соединителей и арматуры, что положительно отражается на бюджете сооружения

В числе отопительных систем, относящихся к схеме Ленинградка, есть открытые сооружения с характерным для них незамкнутым бачком. Чаще всего это гравитационные варианты

В случае устройства Ленинградки в приоритете закрытые схемы с герметичным расширительным баком, группой безопасности и циркуляционным насосом, т.к. при характерном нижнем подключении приборов требуется стимулирование движения теплоносителя

Для сооружения системы Ленинградка характерно нижнее подключение приборов отопления и горизонтальная разводка. Батареи оснащаются кранами для возможности отключения на случай ремонта

Для устройства Ленинградки с естественным перемещением теплоносителя требуются точные расчеты. В этом случае коллекторная труба прокладывается только сверху, а теплоноситель перетекает по вертикали

Одна из простейших схем организации отопления

Принцип устройства системы и подключения приборов

Предельно простая в сооружении система отопления

Минимальная материалоемкость Ленинградки

Расширительный бак открытой отопительной системы

Однотрубная закрытая отопительная система с эспанзоматом

Распространенный вариант с нижним подключением

Подача теплоносителя в схемах с верхней разводкой

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

• горизонтальную;
• вертикальную.

Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.

При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук. При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.

Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 — 12 %, но не избавляет от «перекоса» в температурном режиме между первыми от котла и крайними батареями

Отличие от обычной однотрубной схемы

По сути дела, можно было бы считать «ленинградку» стандартной однотрубной отопительной системой, если бы не одно «но» — перемычки под радиаторами.

В обычном варианте нагретый теплоноситель проходит через радиатор и отдает следующему тепло в той мере, в какой оно осталось после нагрева предыдущей батареи. В «ленинградке» ситуация немного другая. Нагретая вода идет через радиатор и через перемычку, то есть в следующую батарею она попадает чуть теплее, чем если пройдет только через радиатор – этот эффект возникает за счет смешивания жидкости в отрезке трубы, идущим от перемычки к последующему элементу системы. Схема в обоих случаях показана на шести составляющих, и разница на последнем составляет всего пять градусов, но даже это различие стоит дополнительных усилий и затрат по созданию байпасов.

Типы однотрубных систем отопления

Выше мы рассмотрели однотрубную схему отопления с естественной циркуляцией воды. Отметим ее преимущества:

• Простая конструкция, простой монтаж.
• Байпас позволяет регулировать температуру в каждом помещении.
• Систему можно использовать для коттеджа с мансардой, вторым этажом, подвальным помещением.
• По сравнению с другими системами, расход материала меньше.
• Для работы отопления не нужна электроэнергия.

В случае, когда у вас в розетке всегда есть 220 V, «Ленинградку» можно усовершенствовать. Установив циркуляционный насос, мы получим другой тип системы отопления, с принудительным движением жидкости. При этом:

• Сечение труб основной магистрали можно уменьшить. Трубы с небольшим диаметром продаются дешевле. Значит, затраты на систему отопления можно сделать еще ниже.
• Разводку магистральной трубы можно делать без уклона. Дизайн комнат выигрывает, да и монтаж становится проще.
• «Ленинградку» можно сделать в доме с низкими комнатами, без организации разгонного модуля.
• Эффективность работы системы отопления увеличится на 2 – 7% за счет более быстрого движения теплоносителя.

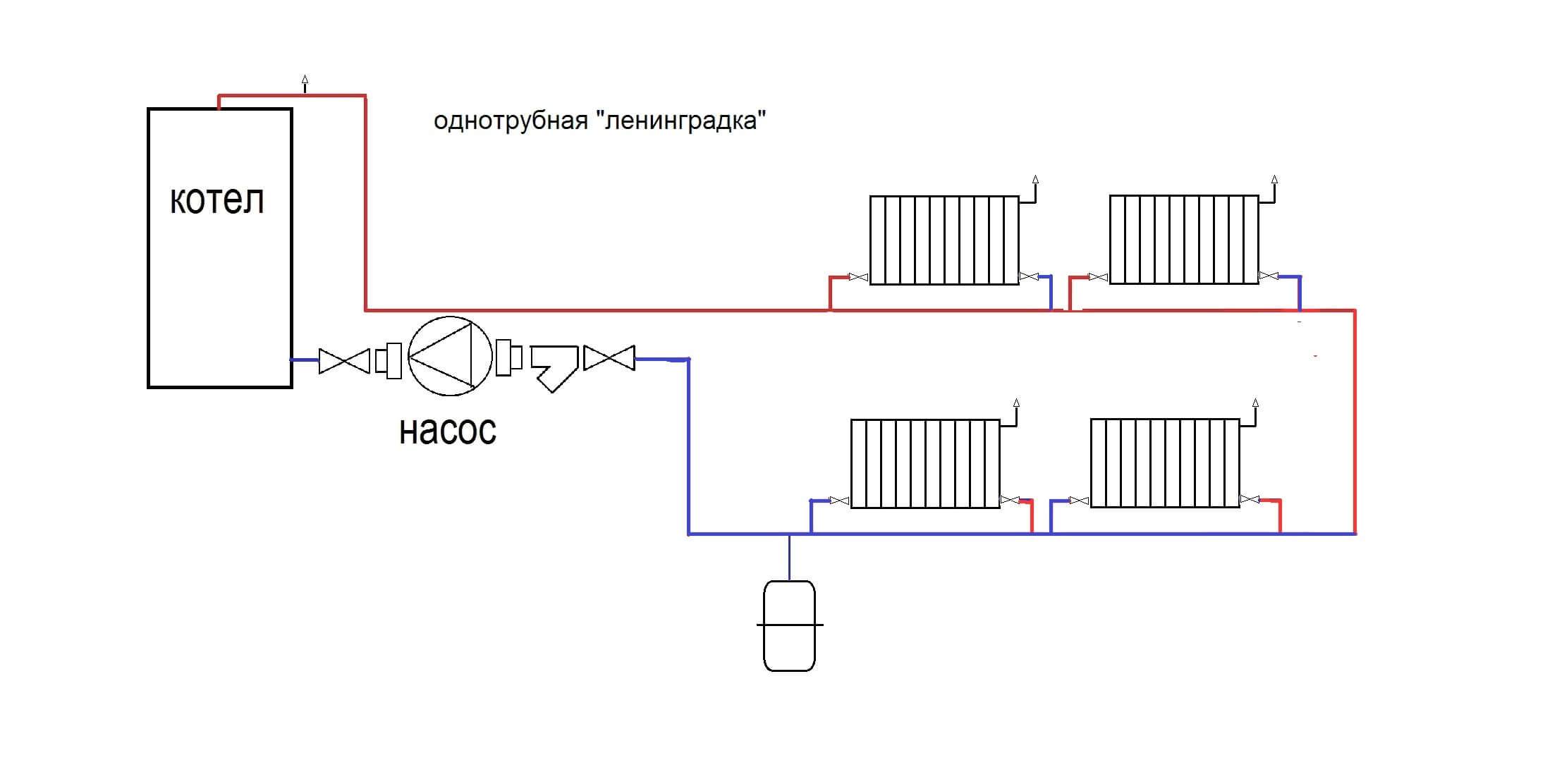

«Ленинградка» с принудительной циркуляцией теплоносителя.

Установка циркуляционного насоса с байпасом и клапаном.

Нагреваясь, вода расширяется. Это обязательно учитывается в системе отопления. При этом различают два вида «Ленинградки»:

1. Открытая система. Расширительный бак ставят в самой верхней точке. Такой вариант изображен на рис. 8.
2. Закрытая система. Кроме герметичного резервуара с компенсатором расширения воды обязательно предусматривается клапан для аварийного сброса давления.

Открытая система дешевле закрытой. Если не менять воду, то коррозия труб из-за попадания воздуха через расширительный бак будет незначительна.

Открытая система. Расширительный бак установлен в самом верху.

Закрытая система не требует установки бака в верхней точке трубопровода. Это удобно, когда используется только принудительная циркуляция жидкости.

Расширительный герметичный бак установлен перед котлом. Клапан аварийного сброса давления не указан.

Кроме рассмотренной последовательной схемы подключения радиаторов, есть возможность и параллельного размещения теплообменников и контуров в «Ленинградке». При этом появляется возможность уменьшить нагрев или отключить набор батарей. Это полезно, если не нужно отапливать мансарду или комнату для гостей весь зимний сезон.

Параллельное подключение нескольких радиаторов в однотрубной системе отопления.

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

• легко рассчитывать тепловую мощность радиаторов;
• возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
• возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
• допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
• допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

• принудительная циркуляция (наличие циркуляционного насоса);
• установка закрытого расширительного бачка;
• стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

6 Сварочные процедуры

При присоединении байпаса и трубопровода важно решить, какой конец варить первым, так как бывают случаи, что не сваренная сторона не позволяет установить паяльный аппарат между трубопроводом и тройником. После всех мероприятий вешают батареи при помощи вентилей и муфт, вкладывают в штробы байпас вместе отводами. Далее, отмеряют длину отводов, вырезая лишнее, демонтируют муфты и соединяют с отводами

Далее, отмеряют длину отводов, вырезая лишнее, демонтируют муфты и соединяют с отводами.

Перед началом работы системы оттуда важно удалить весь воздух с помощью вентилей. Затем, после старта и проверки всех участков необходимо сбалансировать систему: проверить и выровнять температуру во всех батареях, используя игольчатый клапан

Варианты разводки и принцип действия

Простая ленинградская система отопления для работы использует уникальные свойства жидкостей, которые при нагревании становятся легче и поднимаются в подключенный радиатор. Труба, в одноэтажном доме прокладывается по периметру здания, обычно под полами или на их уровне. Горячая труба является дополнительным источником тепла, который обеспечивает более равномерный прогрев помещения. В результате исключаются промерзания удаленных от радиаторов участков. Для обогрева частных домов и коттеджей используется однотрубная система ленинградка отопления при правильном расчете и монтаже достаточно для уюта и комфорта.

В принципе отопление ленинградка – это модернизация простейшей однотрубной схемы разводки. В однотрубной системе все радиаторы соединены последовательно и с последней батареи теплоноситель возвращается в котел для последующего нагрева. Система примитивна до предела, ее основной недостаток – неравномерный нагрев радиаторов по пути следования теплоносителя. Второй недостаток – для замены или ремонта любого радиатора нужно останавливать систему отопления.

Если система монтируется как закрытая с циркуляционным насосом, то при небольшом количестве радиаторов (не более 5) неравномерность нагрева незначительна. Однотрубная схема, если применить трубы большего диаметра, может работать как гравитационная с открытым расширительным баком.

Модернизированная однотрубная схема ленинградка

Однотрубная система отопления с принудительной циркуляцией ленинградка отличается способом подключения батарей к подающей трубе. Радиаторы врезаются параллельно трубе, по направлению движения горячей воды. Вначале подключается верх радиатора, а затем нижний патрубок батареи, но можно применить и нижнее подключение. Нижнее подключение — входной и выходной патрубок радиатора находится внизу. Теплоноситель, циркулирующий в подающей трубе при достаточной скорости движения, обеспечивает равномерный нагрев приборов отопления. Так функционирует отопление в частном доме ленинградка – простая и надежная система.

При необходимости к нему можно подключить конвекторы, спрятанные в нишах под большими окнами. Конвектор располагается горизонтально и чтобы вода поступала в него при монтаже необходимо сделать врезку патрубка особым способом. Он срезается под углом 45 градусов и вваривается в подающую трубу. Создается сопротивление набегающему потоку и часть воды из подающей трубы ответвляется и попадает в конвектор.

Вертикальная однотрубная схема отопления

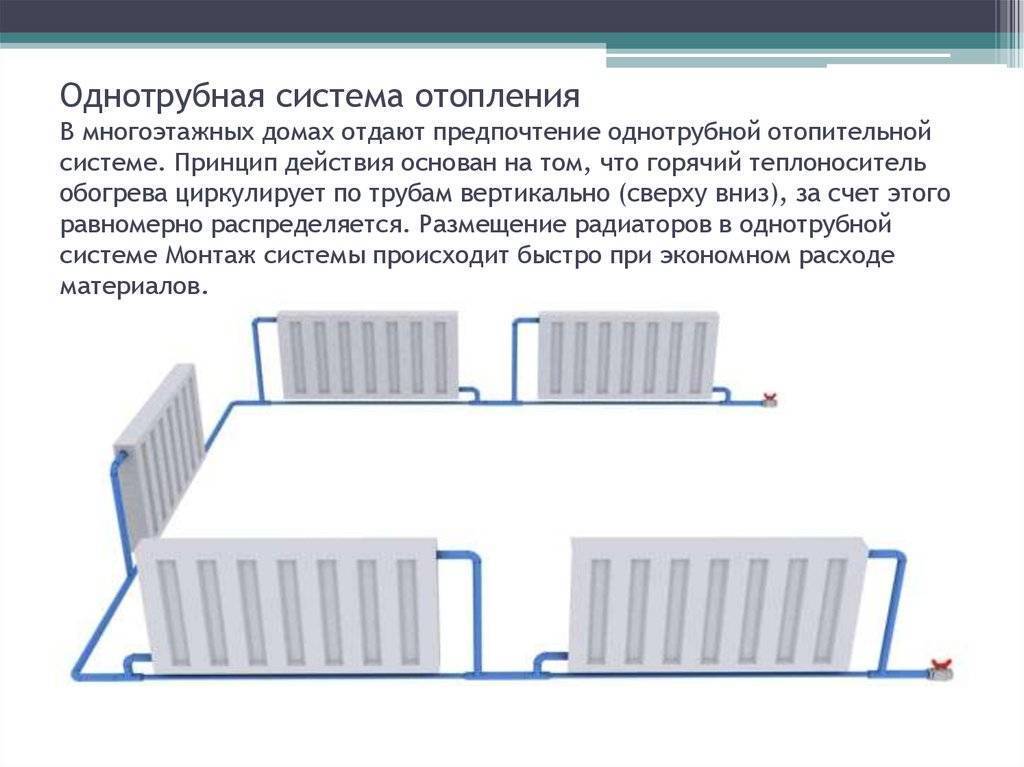

В многоэтажных домах применяется схема с вертикальной разводкой. Подающая труба выводится в чердачное помещение и затем утепляется. От подающей трубы опускаются вниз отводящие трубы. Батареи на этажах подключены последовательно

При монтаже важно, чтобы радиаторы располагались строго по одной вертикали

Иногда применяется параллельное соединение радиаторов на различных этажах. При этом соединении батареи подключаются параллельно к подающей трубе, а выходы батарей подключаются также параллельно к другой трубе, которая опускается вниз и соединяется с трубой «обратки». В данном случае можно выделить элементы двухтрубной системы. Это комбинированная схема.

Схема ленинградки с естественной циркуляцией

Для небольших домов и коттеджей может найти применение однотрубная система отопления с естественной циркуляцией ленинградка, в которой движение воды происходит под действием гравитационных сил. Для организации такой схемы необходимо применить трубы достаточно большого диаметра. Больший диаметр подающей трубы уменьшит гидравлическое сопротивление, а увеличенное количество теплоносителя уменьшит неравномерность нагрева радиаторов. Кроме того труба, проложенная по периметру помещения, работает как дополнительный источник тепла. При монтаже необходимо соблюдать наклон труб по направлению движения теплоносителя.

Простая и надежная схема отопления проста в монтаже и эксплуатации. Ее можно легко модернизировать. При установке байпасов, кранов и клапанов, появляется возможность замены или ремонта батарей без остановки системы. Ленинградская схема после модернизации позволяет установку нужной температуры и регулировку отдачи радиаторов в разных помещениях.

Варианты разводки

Монтаж системы отопления может производиться двумя разными способами: с вертикальным или горизонтальным расположением основной магистрали.

• Горизонтальная схема разводки предполагает объединение всех расположенных на одном этаже дома батарей в единый луч, который подключается к общему стояку. Такие системы обычно монтируются внутри конструкции пола или укладываются непосредственно на напольное покрытие.
• Вертикальная разводка предполагает наличие общих стояков в местах установки радиаторов. Подводящая магистраль, соединяющая все стояки, обычно располагается сверху. Такая схема обеспечивает лучший нагрев батарей и позволяет использовать трубы меньшего диаметра.

Вертикальная система практически не применяется в многоквартирных домах, поскольку затрудняет ведение индивидуального учета потребления тепла. Для частного дома же она, наоборот, является более предпочтительной, поскольку обеспечивает простой монтаж и более эффективную теплоотдачу.
