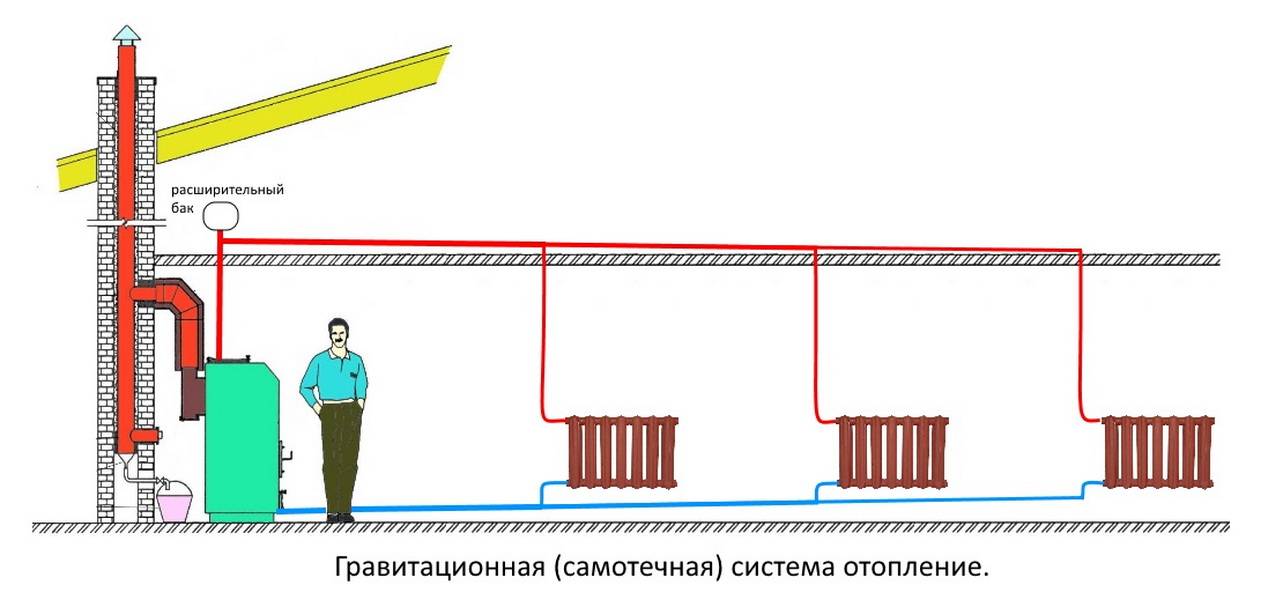

Основные виды гравитационной системы отопления
Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.
Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект

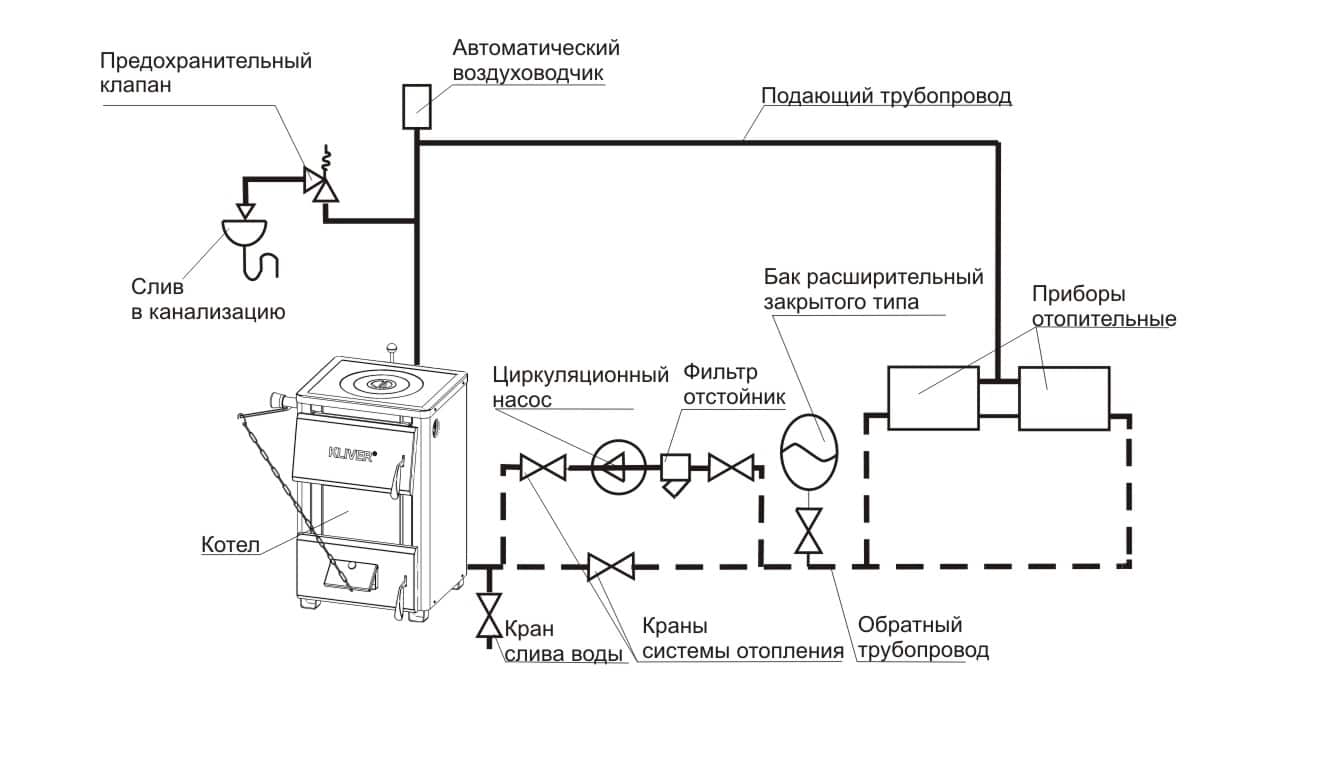

Закрытая система
Принцип работы такой:
- Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
- В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
- Как только вода остывает, газ снова расширяется и выталкивает из бака воду.
Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.
Открытая система
Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

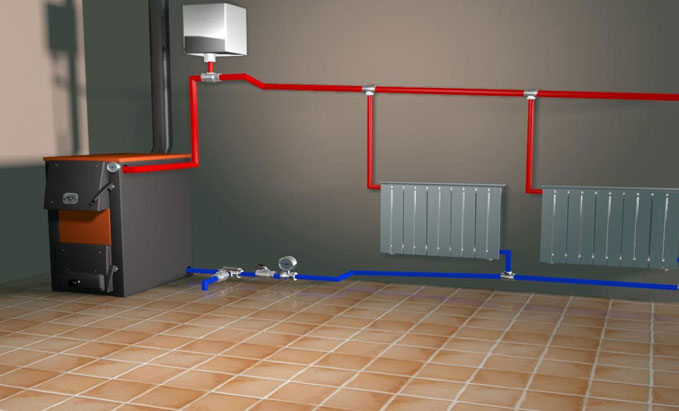

Двухтрубная система
Особенности конструкции:

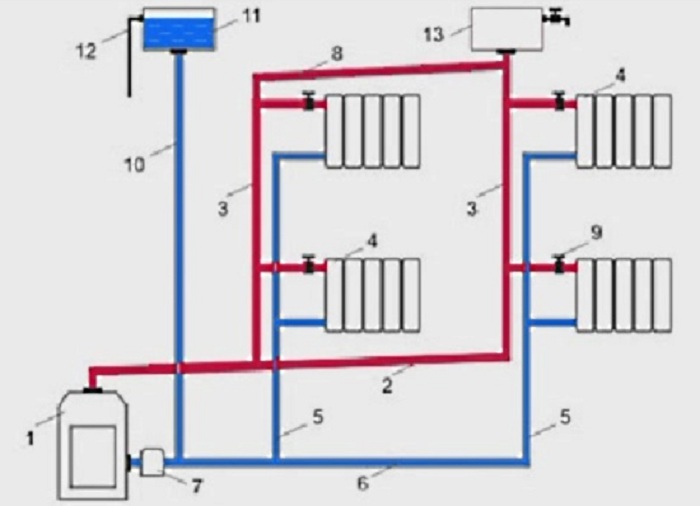

- Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
- Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
- Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
- Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.
В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

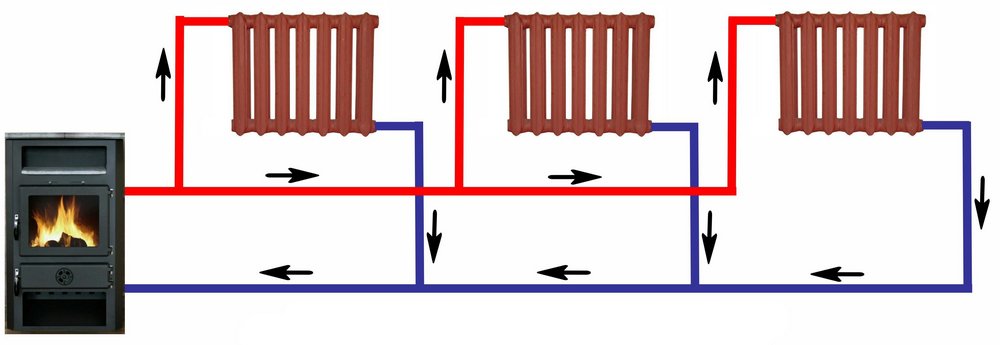

Однотрубная система
Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.
Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.
К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.
2.3. Однотрубные системы отопления с естественной циркуляцией
Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)
Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.
Однотрубные системы отопления подразделяются на два вида.
По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.
При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.
При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.
Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления
Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.
При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.
Рис. 12. Схема системы отопления и горячего водоснабжения дома
В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.
Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.
Однотрубная схема открытой системы отопления
Однотрубная схема отопления с естественной циркуляцией раньше была очень популярной. Сегодня это большая редкость, такие контуры работают хуже двухтрубных. Принцип работы следующий:
- теплоноситель выходит из котла по трубе и попадает в первый теплообменник;
- вода проходит батарею и попадает в ту же трубу;
- далее уже смешанный поток попадает во второй теплообменник и так пока жидкость не вернется обратно в котел.
Классическая «Ленинградка».
То есть мы имеет одну трубу, от которой отходят патрубки для батарей. Минус этой системы в том, что до последнего радиатора вода доходит уже значительно остывшей, так как раздала свое тепло по ходу циркуляции. Чтобы в последней комнате было тепло нужно увеличивать размеры батарей. Сбалансировать такой контур ой как непросто. Кроме этого, однотрубное отопление с естественной циркуляцией в двухэтажном доме не справится с обогревом, так как контур слишком длинный. Такая разводка применима только для маленьких площадей.
Важно правильно сделать байпасы между патрубками к радиаторам. Нельзя чтобы магистраль входила в один торец батареи и выходила из другого
Если так сделать, то как тогда снять теплообменник? Так делать нельзя – это грубая ошибка. Как известно, вода течет по ходу наименьшего гидравлического сопротивления. Значит, нужно создать такие условия, чтобы теплоноситель тек в батареи, а не мимо них. Поэтому нужно чтобы патрубки к батареям были немного меньше по диаметру, чем основная магистраль. Диаметр байпасов между патрубками должен быть меньше их самих.
В итоге теплоноситель выходит из котла и, дойдя до первой батареи, упирается в узкий байпас. Так как гидравлическое сопротивление отвода к радиатору меньше основная часть воды течет в батарею. Когда жидкость обошла весь теплообменник, она попадает в основную магистраль и течет в направлении следующего теплообменника. Обратно течь она не может, так как там узкий байпас.

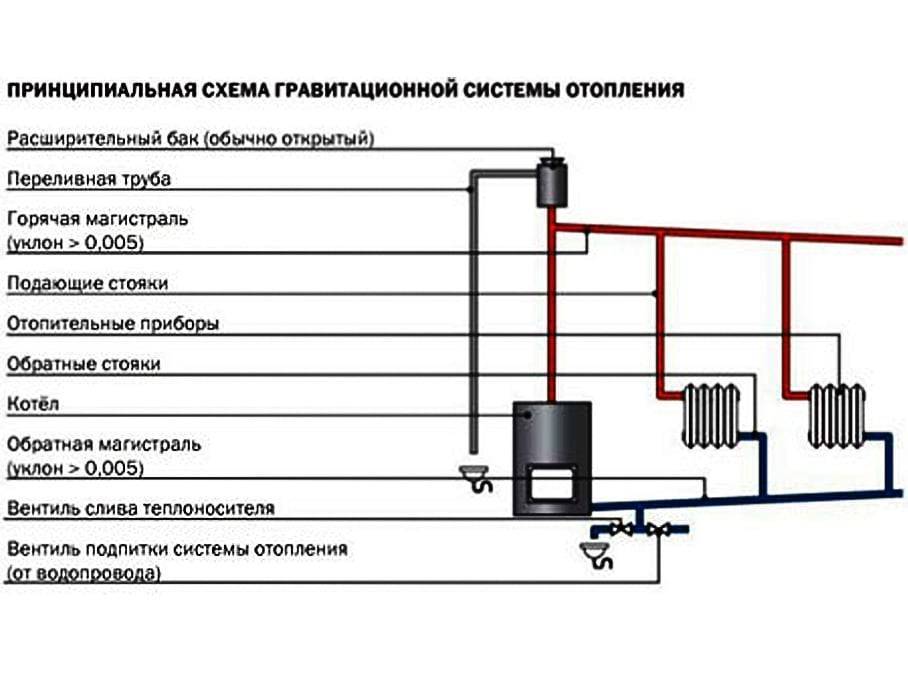

Принцип построения отопительной системы с естественной циркуляцией
Поскольку работа системы основана на естественном стремлении нагретой среды образовывать восходящий поток, радиаторы следует располагать выше котла.
Наилучшим местом для теплогенератора в этом случае будет подвал или хотя бы цокольный этаж.
За неимением таковых в полу можно сделать углубление для установки котла.
Так поступают не только в частных домах, но и в квартирах с автономным отоплением: срезают небольшой участок напольного покрытия вместе со стяжкой, так чтобы котел можно было установить прямо на плиту.
Наилучшим образом естественной циркуляции способствует так называемый разгонный коллектор – вертикальный участок трубопровода, поднимающийся сразу от котла до самого потолка. Далее труба прокладывается под потолком, а в соседнем помещении делается опуск к радиаторам.
Минимальная высота разгонного коллектора относительно верха котла составляет 1,5 м. При этом необходимо помнить, что между верхней точкой коллектора и потолком должно оставаться пространство для расширительного бачка, если в качестве последнего используется открытая емкость (этот элемент «обязан» располагаться в наивысшей точке контура).
При низких потолках бачок приходится выносить на чердак (он должен быть утеплен, иначе вода замерзнет), либо система делается в закрытом исполнении – с мембранным расширительным баком, который можно устанавливать на любом уровне.
Следует отметить, что закрытая система, хоть и обходится несколько дороже, является более предпочтительной по следующим причинам:
- Значительно сокращаются теплопотери через расширительный бак.
- В отличие от открытой, закрытая система не требует регулярного развоздушивания.
- Уменьшается объем расширителя, а значит и тепловая инерция системы.
Очевидно, что наличие второго этажа позволяет сделать разгонный коллектор особенно эффективным, поэтому обеспечить естественную циркуляцию теплоносителя в двухэтажном доме гораздо проще, чем в одноэтажном.
При монтаже системы следует придерживаться некоторых правил:
- Горизонтальные участки труб в отопительном контуре обязательно должны иметь уклон по ходу теплоносителя от 1 см (на протяженных участках) до 5 см (на коротких) на 1 м длины
- При сооружении гравитационной системы отопления следует всеми силами стараться уменьшить гидравлическое сопротивление контура. С учетом этого требования следует выбирать и радиаторы. Наиболее подходящими являются чугунные приборы, имеющие наибольший просвет. Выбирая какой-либо другой тип, следует удостовериться, что диаметр внутреннего канала составляет хотя бы ¾».
- Наименьшим гидравлическим сопротивлением обладают полимерные трубы – они имеют гладкую стенку и не зарастают накипью. Но металлопластиковые лучше не применять, так как устанавливаемые на них фитинги существенно уменьшают проходное сечение. Наилучший вариант – полипропиленовые трубы (рабочая температура – 70 градусов) или из сшитого полиэтилена (могут эксплуатироваться при 95 градусах).
- Если в контуре имеются разветвления, то после каждого из них следует применять трубу на размер меньше. При схождении контуров в обратку диаметр, наоборот, постепенно увеличивают.
Поскольку основная идея данной системы состоит в энергонезависимости, котел также должен обходиться без подключения к электричеству. Такие модели имеются у многих производителей, например, Bertta, Stropuva, Buderus, а также российских «Энергия», «Огонек», «Конорд».
Пластик нельзя устанавливать только при наличии твердотопливного котла. В этом случае применяют стальные трубы, а шероховатость их внутренней поверхности компенсируют увеличением диаметра.
Монтаж и расчет уклона

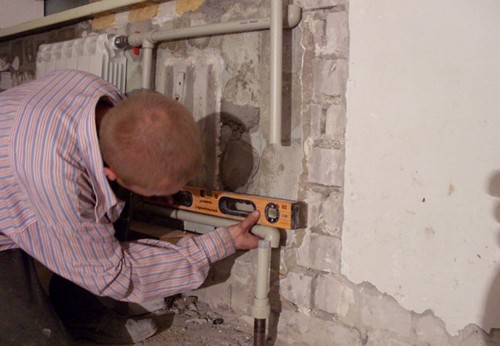

Чтобы движение теплоносителя не было затруднено трением, на горизонтальных участках труб создаются уклоны. Благодаря этому самотечная система отопления дома типа «ленинградка» не имеет мест, где может произойти скопление воздуха. Чтобы рассчитать уклон, нужно помнить, что разница в высоте каждого метра трубопровода должна составлять около 10 мм. Но это правило не всегда должно соблюдаться с точностью. Если количество ответвлений и поворотов меньше, то уклон может быть меньше. В таком случае разница между высотой труб на протяжении 1 м может составлять 5 мм. Благодаря знанию этих данных производится расчет, на основании которого происходит монтаж и подключение всех элементов.
Монтаж производится в определенной последовательности:
- При создании двухтрубной схемы отопления своими руками сначала происходит подключение газового котла, от которого вверх отводится основная магистраль, соединяемая с расширительным бачком. Последний устанавливается в самой высокой точке;
- После этого производятся работы по установке снизу бачка трубы, которая будет соединена с радиаторами. Ее высота составляет одну треть от расстояния до потолка.
- Далее происходит подключение радиаторов, от нижней части которых отводятся трубы для охлажденного теплоносителя. Затем трубы соединяются в общую магистраль. Чтобы это сделать, сначала нужно составить схему, в которой будет полностью отображена двухтрубная система.
Читать также: Двухтрубная система отопления: схема, монтаж, балансировка
Монтаж труб для холодной воды производится параллельно тем, по которым теплоноситель попадает в радиаторы. Установка однотрубной системы для частного дома своими руками отличается только схемой расположения радиаторов и труб.
Особенности монтажа
Если производится монтаж схемы типа «ленинградка», то используется минимальное количество труб, ведь все радиаторы соединяются последовательно на одном уровне. Существует несколько способов создания такой системы. Например, монтаж по такой схеме может производиться без запорных кранов, благодаря чему теплоноситель частично обходит систему радиаторов. Возможен вариант, при котором под всеми батареями устанавливаются краны. В этом случае вода начинает проходить только по радиаторам.
Байпасы (обходные участки трубы) устанавливаются для регулировки уровня нагрева радиатора, то есть при прохождении части теплоносителя по обходному пути теплоотдача радиатора уменьшается.
Однотрубная система типа «ленинградка» устанавливается во многих домах благодаря простоте выполняемых работ. Но она имеет и недостатки, к которым можно отнести отсутствие возможности контролировать температуру в помещении. Ее монтаж может производиться в доме с одним и двумя этажами. Двухтрубная система устанавливается в коттеджах со множеством комнат и является более эффективной.
Читать также: Нормы и оптимальные значения температуры теплоносителя
Перед началом работы необходимо произвести гидравлический расчет.
Гидравлический расчет – это действия по определению оптимального диаметра трубопровода и расчету падения напора жидкости для обеспечения эффективной работы системы. В некоторых случаях расчет нужен для определения пропускной способности магистралей.
Благодаря учету особенностей работы системы можно определить:
- Возможные потери давления;
- Необходимый диаметр труб;
- Количество радиаторов;
- Необходимый уклон.
Расчет необходимо для составления схемы, по которой будет производиться монтаж котла и подключение других элементов.
Читать также: Стояк отопления: виды. нумерация, срок службы
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

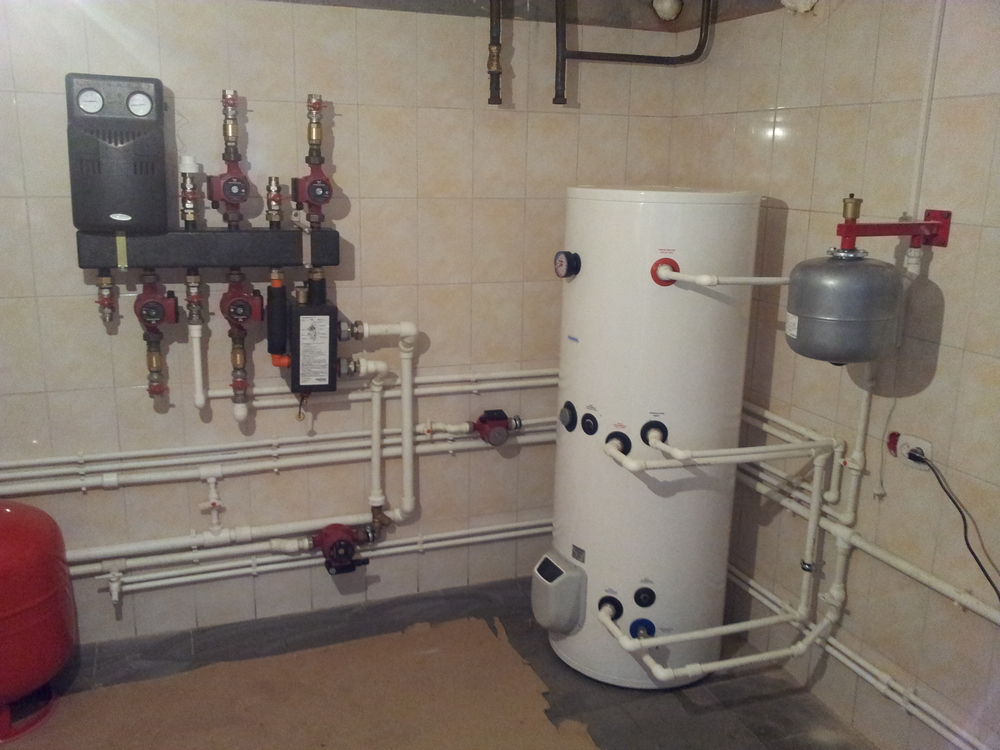

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой

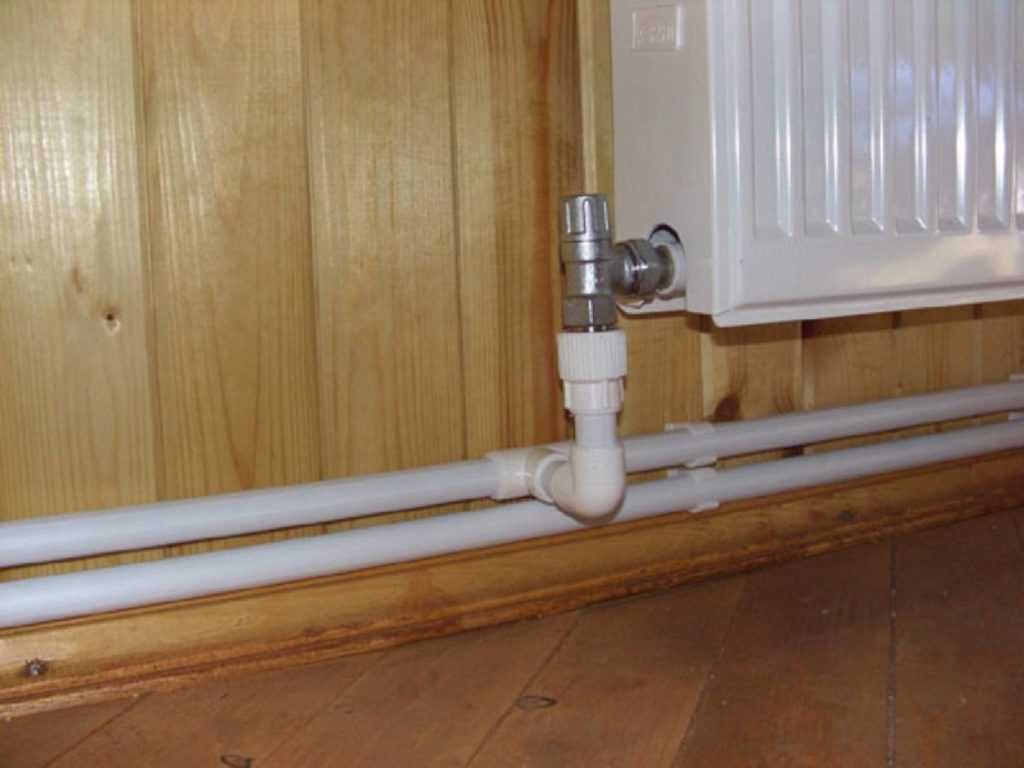

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Какое отопление лучше, естественное или принудительное?
Если дом не отличается величиной площадей, насчитывает всего 1 этаж и количество радиаторов не превышает 3-5 шт., самотечная система отопления будет оптимальным решением задачи.
Во всех прочих случаях следует продумать установку циркуляционного насоса, и вот по каким причинам:
- При наличии насоса жидкость быстрее прогревается, достигает положенной температуры в + 50 С, расширяется и начинает циркулировать по системе. То есть прогрев помещений будет более быстрым.
- При самотечном движении воды теплоноситель в крайнем радиаторе будет остывшим, поэтому число модулей в батарее нужно увеличить, а это дополнительные расходы.
- Если стоит насос, риск завоздушивания батарей минимальный, даже при формировании открытой системы отопления.
При подключении насоса есть возможность управлять температурой прогрева, интенсивностью подачи теплоносителя в трубы, самотечная система такого не подразумевает.
Особенности системы из двух параллельных труб
Двухтрубная система отопления
Дома и дачи, имеющие средние размеры, а длина магистральных труб превышает 30м, применяют двухтрубную систему, которая разделяет теплоноситель – холодная и горячая «ветвь».
При устройстве двухтрубной системы следует помнить, что котел монтируется ниже, чем уровень батарей. Установка котла ниже уровня батарей будет обеспечивать достаточный напор холодной воды, чтобы создавать естественную циркуляцию в системе отопления.
При устройстве системы нужно предусмотреть наличие разгонного стояка, на котором в наивысшей точке будет прикреплен расширительный бак. И уже от него будет отходить раздаточная труба, монтируемая под наклоном.
Чтобы двухтрубная отопительная система с естественной циркуляцией работала с минимальной разницей температур, необходимо принять во внимание следующие факторы:
- местонахождение котла. Он должен устанавливаться в подвале или цокольном этаже, с обеспечением нормальной температуры, вентиляции и освещения
- оснастить расширительный бак контрольным патрубком для пополнения системы
- подпитка и слив – узлы, позволяющие контролировать процесс
Материал для двухтрубной системы выбирается в зависимости от предпочтений или финансовых возможностей.
ВАЖНО! При устройстве двухтрубной системы желательно предусмотреть наличие запорной арматуры, чтобы можно было отключать отдельный радиатор от всей системы
Расчет мощности отопления с естественной циркуляцией
Отопление частного дома – необходимый элемент комфортной жизни в холодное время года. Чтобы подобрать правильную мощность отопительной системы, необходимо учитывать такие факторы, как площадь помещения и климатические условия региона.
Основные параметры, влияющие на мощность отопления:
- Климатические условия региона
- Площадь помещения
- Качество утепления стен, потолков и полов
- Количество и размеры окон и дверей
- Высота потолков
При расчете мощности отопления с естественной циркуляцией необходимо учитывать, что такая система обычно используется в небольших домах и одноэтажных строениях.
| Площадь помещений, м2 | Мощность отопления, кВт |
| до 50 | 5-7 |
| 50-100 | 7-12 |
| 100-150 | 12-18 |
| более 150 | 18-25 |
Важно учитывать, что мощность отопительной системы не должна быть недостаточной или излишней. В первом случае не будет достаточно тепла для комфортной жизни, а во втором будут потери из-за избыточной мощности
Двухтрубная система
Для частного дома с естественной циркуляцией подходит двухтрубная система отопления. В ней используются два трубопровода — подача и обратка. Одним из главных преимуществ является возможность регулировки температуры в отдельных комнатах.
В данной системе греющая среда движется от котла через трубу подачи, затем проходит через радиаторы, передает тепло посредством конвекции, а охлажденная вода возвращается обратно к котлу через трубу обратки.
Для максимальной эффективности необходимо правильно выбрать трубы и соединительные элементы, чтобы минимизировать сопротивление теплоносителя. Кроме того, следует выбрать подходящий насос и наладить автоматический регулятор температуры.
Монтаж системы можно выполнить самостоятельно с использованием профессиональных инструментов и материалов. Однако, если у вас нет опыта в этой области, рекомендуется обратиться к специалистам.
Принцип работы
Простейший способ конструирования отопительной цепи базируется на самостоятельной циркуляции теплоносителя. Трубопровод организован таким образом, чтобы вода по сети текла без применения дополнительных приборов.
Само движение теплоносителя по кругу от котла к радиаторам и обратно создается за счет разности масс теплой и холодной воды. Происходит это в такой последовательности: вода, нагреваемая в котле, за счет уменьшения плотности поднимается, пройдя путь по цепи благодаря теплообмену, увеличивает свою плотность, то есть охлаждается.
Затем закон гравитации продолжает работать в том же порядке – холодная вода вымещает горячую. Та, в свою очередь, несет тепло всем элементам системы, роль которых обогревать помещение. Двигателем всего этого является нагревательный котел.
Принцип работы системы с естественной циркуляцией
Схема однотрубной отопительной системы в частном помещении
Однотрубная схема – самый простой и доступный способ организации естественной циркуляции теплоносителя в трубах. Работает по принципу движения воды самотёком при нагреве в котле. Поток теплоносителя внутри магистральной трубы, проходя последовательно все радиаторы системы. Магистраль отопления начинается и заканчивается в котле отопления.
Существуют два варианта последовательного подключения батарей в однотрубную схему:
- Магистраль проходит непосредственно через каждую батарею помещения.
- Магистраль проходит рядом с батареями, при этом перед каждым радиатором от неё отходит ответвление, подающее горячую воду. И после из радиаторов в магистраль выводится охлаждённый теплоноситель.
Фото 1. Суть однотрубной отопительной системы заключается в движении воды самотеком при нагреве котла.
В обеих схемах вода постепенно охлаждается, двигаясь от первого радиатора к последнему. Оттого первые батареи в контуре будут значительно горячее последних. При этом в первой схеме разница между температурой жидкости в первом и последнем радиаторе будет больше, чем во второй. Поэтому вторая схема обеспечивает более равномерный прогрев всех комнат.
Справка! Во второй схеме – больше углов, поворотов, снижающих гидродинамический напор и осложняющих движение теплоносителя.
Преимущества однотрубной схемы с естественной циркуляцией:
- Простота монтажа.
- Самая демократичная цена – монтаж обходится дешевле всех других видов отопления.
- Технологическая доступность – однотрубную систему легче монтировать, чем двухконтурное отопление. Также проще организовать естественную циркуляцию теплоносителя в однотрубной схеме.
