Чиллер

Аппарат для охлаждения воды с помощью парокомпрессионного или абсорбционного холодильного цикла, после которого жидкость подается к фанкойлам. Различаются:

По конструкции:

абсорбционные;
парокомпрессионные.

Абсорбционные агрегаты базируются на принципе использования бросового тепла, возникающего как побочный эффект от работы промышленного оборудования и отводимого в окружающую атмосферу (горячие воздух, пар, жидкость).

Рабочая жидкость в таких установках – раствор из абсорбента и хладагента. При этом хладагент хорошо растворяется в абсорбирующем поглотителе, температура кипения которого значительно выше. Работа системы происходит так:

бросовое тепло разогревает бинарную смесь;
вещество кипит, хладагент при этом испаряется полностью;
получившийся пар попадает внутрь конденсатора, охлаждается. Конденсируясь, переходит в состояние жидкости;
жидкий хладагент поступает в дроссель, где охлаждается, давление снижается;
попадает в испаритель, забирает тепло из помещения;
возвращается обратно, в абсорбер;
здесь же через дроссель поступает поглотитель, из которого выкипел хладагент;
поглотивший хладагент, абсорбент перекачивается в генератор, нагревается бросовым теплом и процесс повторяется заново.

Данная установка стала разрабатываться ввиду следования современным тенденциям энергосбережения, имеет большие перспективы в развитии, дальнейшем внедрении в сферу кондиционирования.

Парокомпрессионные установки наиболее распространены. Схема функционирования включает четыре этапа: компрессию, конденсацию, дросселирование, испарение. Принцип работы:

газообразный хладагент поступает в компрессор с низким температурным показателем;
происходит компрессия – сжатие газа при повышении его температуры (примерно 80⁰ С);
затем сжатый газ поступает в конденсатор. Охлаждается за счет окружающего воздуха при сохранении прежнего уровня давления. При этом газ конденсируется в жидкость;
переходит в дроссель, где давление повышается;
далее – испаритель, где происходит отдача холода и отъем тепла у хладоносителя, который протекает через теплообменник;
охлажденная жидкость подается гидронасосом к фанкойлам;
после хладагент возвращается в компрессор, цикл повторяется заново.

Используем чиллеры в системах вентиляции с охлаждением

Мы предлагаем и реализуем две-три схемы работы системы вентиляции с системой охлаждения, для которой холодную воду подготавливают чиллеры:

Воздух охлаждается в охладителе, а потом, охлажденный до заданной температуры, поступает в помещения в диффузоры и воздухораспределители.
Воздух охлаждается в оконечных устройствах, которые располагаются в помещениях — климатических модулях и охлаждающих балках.
Возможна комбинация данных решений, т. е. охлаждение объемами воздуха и применение оконечных устройств охлаждения (климатических модулей и балок), использующих в качестве хладагента холодную воду.

Преимущества

Использование в трассе воды, а не фреона – существенная экономия расходов в случае утечки
К одному чиллеру можно подключить любое количество потребителей-фанкойлов, каждый из которых работает независимо друг от друга
Можно задавать общий тепловой режим всей системе, а также регулировать режим работы каждого фанкойла с пульта управления или от системы диспетчеризации здания
Есть возможность вводить здание в эксплуатацию поэтапно, постепенно наращивая количество потребителей (фанкойлов)
Предельное расстояние между чиллером и фанкойлами определяется возможностями циркуляционных насосов

Виды чиллеров

Чиллеры можно разделить по нескольким признакам:

Наличие режима обогрева;
Тип теплообмена конденсатора;
Исполнение (сплит или моноблок);
Тип вентилятора.

Системы кондиционирования и отопления с помощью фанкойлов рассчитаны на охлаждение и отопление помещений. В некоторых областях применения оборудование должно работать только на охлаждение, поэтому функция обогрева предусмотрена не во всех моделях. Стоимость модели с функцией отопления выше, чем у аналогичной без нее.

Большинство чиллеров получают и отдают тепловую энергию в воздух. Есть модели, использующие в качестве рабочей среды воду. Они дешевле первых, но для установки конденсатора необходим источник проточной воды или ее подача.

По типу теплообменника различают моноблоки и раздельные системы. В моноблоке все узлы агрегата собраны в одном корпусе. В раздельной системе конденсатор и вентилятор выведены отдельно и соединены с основным блоком фреоновыми магистралями.

Раздельная система позволяет установить основной блок в помещении, что упрощает его обслуживание и ремонт. В раздельной системе теплоносителем может быть простая вода без этиленгликоля – риск замерзания отсутствует, все трубопроводы находятся в помещении.

В чиллерах с воздушным конденсатором используют два типа вентиляторов – обычные осевые или центробежные. Наличие центробежного вентилятора позволяет устанавливать оборудование в помещении, подача и отвод воздуха производится по вентиляционным каналам. Осевые вентиляторы дешевле, но ниже по производительности, оснащенное ими оборудование можно устанавливать только на открытом воздухе.

Кроме обычных существует аналогичный по функциям, но отличный по устройству вариант – абсорбционные. Принцип работы абсорбционного чиллера позволяет сэкономить на электроэнергии, так как в нем используются физические процессы поглощения веществ. Такие агрегаты целесообразно использовать для рекуперации избыточного тепла или холода.

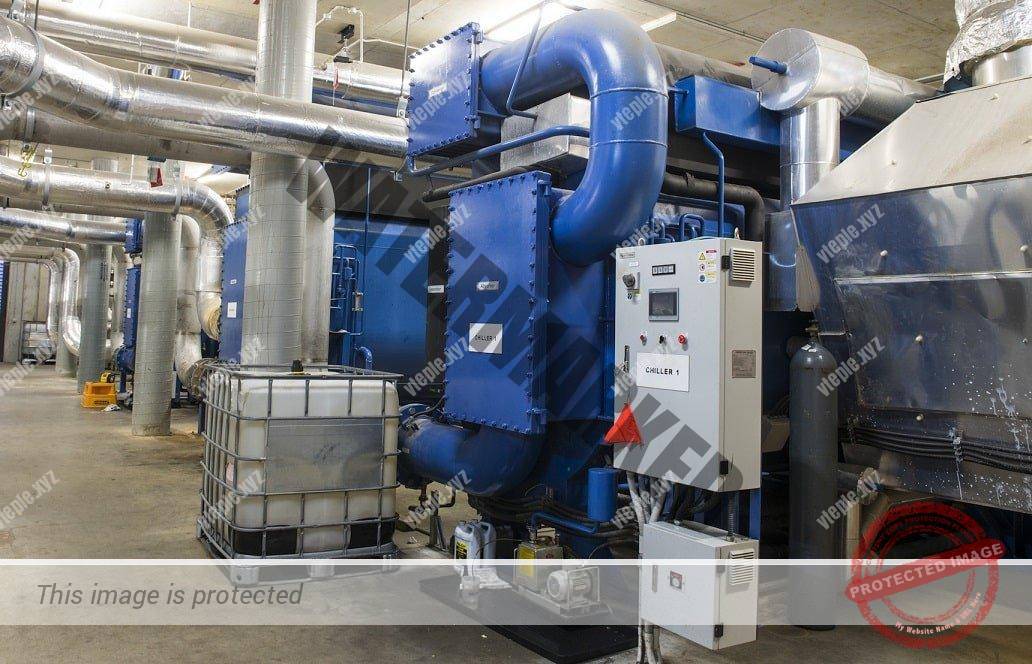

Абсорбционный чиллер, установленный на заводе в Сиднее, Австралия.

Как это работает

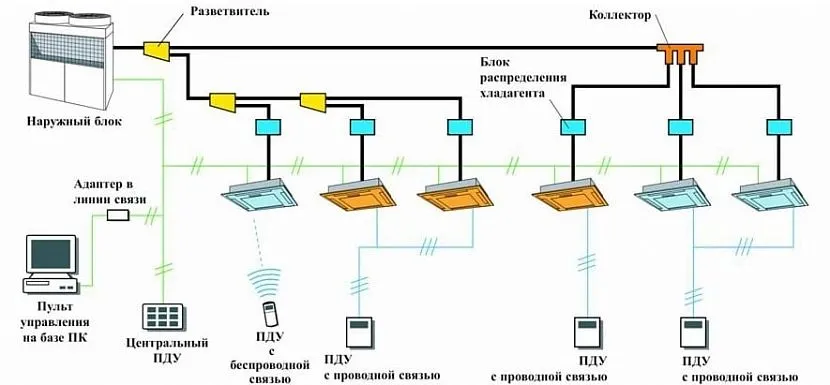

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению. Одно из преимуществ использования вентиляторных доводчиков — это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру

Фанкойл состоит из таких элементов, как:

змеевик-теплообменник;
вентилятор;
фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы. В последнем случае один контур подключают к чиллеру — холодильной машине, генерирующей поток холодной воды, а второй — к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер. Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Системы типа «чиллер-фанкойл» используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Блок фильтров необходим для очистки воздушных масс и оздоровления микроклимата внутри помещения. Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком. Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом — позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние. Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 метров, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой. Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Типы

По типу охлаждения конденсатора водоохлаждающие установки делятся на модели с воздушным и водяным охлаждением.

С воздушным охлаждением

Основным элементом является вентилятор (он может быть осевым и центробежным, с помощью которого воздух из помещения попадает внутрь конденсатора.

С водяным охлаждением

В данном случае вместо воздуха для охлаждения теплоносителя используется вода. Чтобы иметь к ней доступ, холодильные установки чаще всего размещают возле естественных водоемов: озер, рек, артезианских скважин. Если же это невозможно, то для охлаждения воды используется сухая градирня. В большинстве случаев вместо воды используют раствор этилен или пропиленгликоля для работы в холодное время года.
Оба типа чиллеров могут идти со встроенным гидравлическим модулем. Водоохлаждающие установки с водяным охлаждением имеют более простую конструкцию, из-за чего стоят дешевле. Однако их необходимость в проточной воде или установке дополнительных устройств (градирен) ограничивает использование этого типа чиллеров.

Чиллеры с воздушным охлаждением могут в равной степени устанавливаться как снаружи, так и внутри помещения. Для наружного использования предназначаются чиллеры с осевыми вентиляторами, которые размещают на наружной стене или крыше. Если же требуется установить холодильный агрегат в самом здании, то для этих целей больше подойдут с центробежными вентиляторами или выносным конденсатором.

В свою очередь чиллеры как с водяным, так и с воздушным охлаждением обычно предлагаются в двух вариантах: в моноблочном исполнении или с выносным конденсатором.

Расчет мощности и расхода холодоносителя

При проектировании систем чиллер-фанкойл необходимо выполнить несколько расчетов:

Расчет теплопритоков для определения мощности фанкойлов
Гидравлический расчет с целью определения диаметра труб
Расчет расхода холодоносителя
Расчет расширительного бака
Расчет бака-аккумулятора

Ниже представлен онлайн-калькулятор для расчета расхода холодоносителя, как наиболее часто всстречающейся задачи. По мощности чиллера, зная темперратурный график холодоносителя всегда можно определить его расход, а зная расход – узнать холодильную мощность системы.

Расчет расхода холодоносителя в системе онлайн
Хочу такой же калькулятор себе на сайт
Холодильная/тепловая мощность:	кВт
Тип жидкости:	ВодаЭтиленгликоль 10%Этиленгликоль 20%Этиленгликоль 30%Этиленгликоль 40%Этиленгликоль 50%Этиленгликоль 60%Другая жидкость
Плотность жидкости:	кг/м3
Теплоемкость жидкости:	кДж/(кг·°C)
Температура прямого потока:	°C
Температура обратного потока:	°C

Результаты расчета
Расход холодоносителя	м3/c
м3/ч
л/с
кг/с
кг/ч

Расчет холодильной/тепловой мощности блока по расходу онлайн
Расход жидкости:	м³/см³/чл/скг/скг/ч
Тип жидкости:	ВодаЭтиленгликоль 10%Этиленгликоль 20%Этиленгликоль 30%Этиленгликоль 40%Этиленгликоль 50%Этиленгликоль 60%Другая жидкость
Плотность жидкости:	кг/м3
Теплоемкость жидкости:	кДж/(кг·°C)
Температура прямого потока:	°C
Температура обратного потока:	°C

Результаты расчета
Холодильная/тепловая мощность	кВт
Хочу такой же калькулятор себе на сайт
Ссылка на этот расчет: Копировать

После выполнения расчёта на AboutDC.ru вы можете скопировать ссылку на него, чтобы поделиться ею с коллегами, клиентами, заказчиками или друзьями.

Подключение чиллера и фанкойла

Слаженное функционирование системы происходит путем объединения чиллера с одним или несколькими фанкойлами посредством трубопроводов с теплоизоляцией. В случае отсутствия последней значительно падает значение КПД системы.

Каждый файнкойл имеет индивидуальный узел обвязки, посредством которого обеспечивают регулировку его производительности как в случае выработки тепла‚ так и холода. Расход хладагента в отдельном агрегате регулируют посредством специальной арматуры — запорной и регулирующей.

Элементами двухтрубной системы являются: кран шаровой (1)‚ фильтр (2)‚ клапан трехходовой с приводом (3). Это самая простая схема обвязки. Чтобы направить охлажденную воду в теплообменник одну трубу подключают к фанкойлу, а другую — для отвода жидкости — к чиллеру. Устройство системы допускает смешивание хладагента с теплоносителем

Если нельзя допускать смешивания теплоносителя с холодильным агентом. воду подогревают в отдельном теплообменнике и дополняют схему циркуляционным насосом. Чтобы обеспечить плавную регулировку потока рабочей жидкости через теплообменник при монтаже схемы обвязки используют 3-ходовой клапан. Если в здании смонтирована двухтрубная система, то и охлаждение и нагрев происходит за счет охладителя — чиллера.

Для повышения эффективности отопления с помощью фанкойлов в холодный период‚ в дополнение к чиллеру в систему включают котел. В отличие от двухтрубной системы с одним теплообменником‚ в четырехтрубную систему заложено 2 этих узла. В этом случае фанкойл может работать и на нагрев‚ и на холод‚ используя в первом случае жидкость, циркулирующую в системе отопления.

Один из теплообменников подключают к трубопроводу с хладагентом, а второй к трубе с теплоносителем. На каждом теплообменнике имеется индивидуальный клапан‚ управляемый специальным пультом. Если применена такая схема‚ хладагент никогда не смешивается с теплоносителем.

Так как температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и для большинства фанкойлов она превышает допустимую‚ ее предварительно снижают. Поэтому горячая вода‚ поступающая от центральной теплосети к фанкойлам‚ проходит специальный тепловой пункт.

Преимущества системы « чиллер-фанкойл»

Круглогодичное автоматическое поддерживание фанкойлами необходимых параметров воздуха в каждой рабочей зоне здания одновременно.
Экономический эффект. Фанкойл (даже двухтрубный) может работать и на холод и на тепло. Что значительно экономит средства, так как нет потребности монтировать отдельную систему отопления.
Разные вариации по местоположению чиллера и фанкойла, количества фанкойлов, длине трубопроводов, возможность наращивания мощности.
Гибкое местное управление тепловой и холодильной мощности фанкойлов.
Экологичность. Безвредный теплоноситель.
Максимальное использование полезной площади помещений.
Малошумные модели фанкойлов.

Особенности оборудования

Чиллеры, будучи сложными и многофункциональными устройствами, обладают рядом особенностей, которые делают их эффективными и универсальными в использовании. Среди них: различные режимы работы, возможности интеграции в автоматизированные системы управления, а также множество других технических и функциональных аспектов.

Различные режимы работы

Чиллеры спроектированы таким образом, чтобы обеспечивать гибкость в управлении процессами охлаждения. Они могут работать в различных режимах, что позволяет адаптироваться к меняющимся потребностям и условиям эксплуатации. Например, существуют режимы для максимальной эффективности при полной нагрузке, а также режимы экономии энергии при частичной нагрузке

Это важно для поддержания оптимальной производительности системы и минимизации затрат на электроэнергию.

Интеграция в автоматизированные системы

Современные чиллеры могут быть интегрированы в централизованные системы управления зданиями или производственными процессами. Это позволяет автоматизировать работу оборудования, обеспечивать дистанционный мониторинг и управление, а также оптимизировать работу системы в целом. Интеграция с системами умного здания или производственными системами автоматизации помогает улучшить эффективность использования ресурсов, снизить эксплуатационные расходы и повысить надежность работы оборудования.

Адаптивность и модульность

Многие современные чиллеры разработаны с возможностью модульного расширения. Это означает, что систему можно адаптировать к изменяющимся потребностям, добавляя или удаляя модули в зависимости от необходимой мощности и производительности. Такая адаптивность и модульность делают чиллеры подходящими для широкого спектра применений, от небольших коммерческих зданий до крупных промышленных объектов.

Энергоэффективность и экологичность

В ответ на возрастающие требования к экологичности и энергоэффективности, производители чиллеров постоянно работают над улучшением характеристик своего оборудования. Современные чиллеры оснащаются передовыми технологиями для минимизации потребления электроэнергии и сокращения выбросов парниковых газов. Использование эффективных компрессоров, улучшенных теплообменников и экологически чистых хладагентов помогает достичь этих целей.

Удобство обслуживания

Удобство обслуживания – еще одна важная особенность современных чиллеров. Производители стремятся упростить доступ к ключевым компонентам для проведения технического обслуживания и ремонта. Это снижает время простоя оборудования и облегчает проведение регулярных проверок и обслуживания.

Обслуживание насосных станций чиллеров

Ещё большего внимания требуют насосные станции. Во-первых, насосы — в принципе более сложные устройства, требующие ряд собственных проверок (балансировка, шум, измерение потребляемого тока и мощности, проверка изоляции и заземления, очистка от пыли и др.). Во-вторых, насосы работают в системе трубопроводов, в рамках которой должны выдавать необходимый напор при прокачивании заданного расхода воды. При наличии инверторного привода эти настройки могут быть заданы системой автоматики самого насоса. Если же инвертора нет, то требуемые параметры порой приходится выставлять вручную с помощью балансировочных клапанов и линий байпаса.

На ответственных объектах с целью резервирования устанавливаются сдвоенные насосные станции. Соответственно, при проведении технического обслуживания необходимо проверить отработку системой автоматики аварийных ситуаций: включение второго насоса при отключении первого, возврат к работе первого насоса после восстановления его работоспособности. Также выполняется проверка сигнализации и передачи тревожных сообщений. Если проектом заложен режим ротации насосов, то проверяется и сравнивается наработка моточасов для каждого из насосов.

По какому принципу функционирует чиллер?

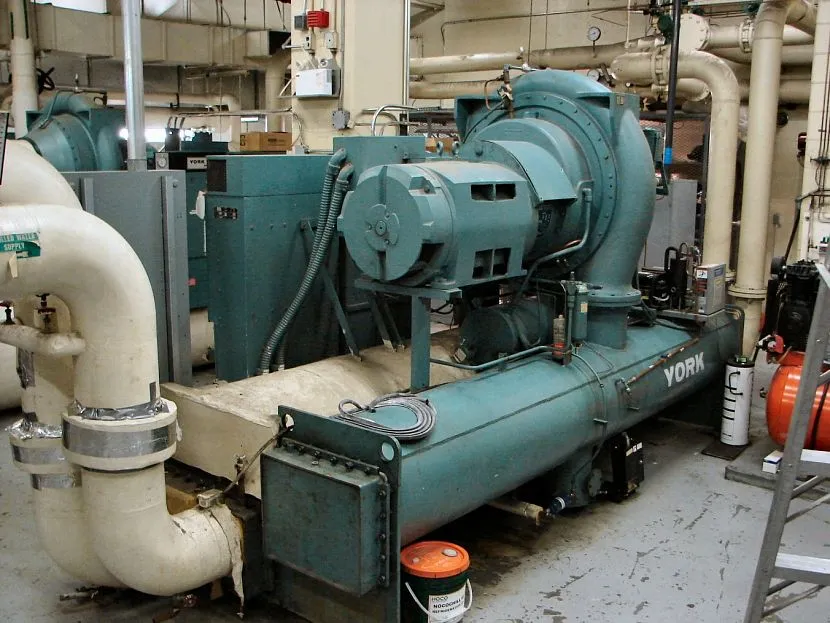

Схема работы центробежного чиллера Hitachi

Принцип работы чиллера имеет свои особенности. Если вам потребовалось данное оборудование, то вы непременно должны ознакомиться с ним. Работа чиллера базируется на почти безостановочном цикле. Здесь многое зависит от потребителя.

К примеру, по системе кондиционирования перемещается фреон. Газ проникает сквозь радиатор внутреннего блока, который охлажден. Воздух обдувает радиатор. В итоге фреон прогревается, а температура воздуха понижается. Фреон попадает в компрессор. В чиллере же роль фреона исполняет холодная вода, которая протекает сквозь радиатор. Радиатор обдувается теплым воздухом из помещения. Вода нагревается, а воздух при этом охлаждается. Вода опять попадает в чиллер.

Теплообменник, предназначенный для чиллера, имеет два контура:

по одному из контуров циркулирует жидкость;
по другому контуру перемещается фреон.

Эти два контура прикасаются друг к другу. Однако вода и фреон не смешиваются. В целях повышения эффективности системы данные среды перемещаются навстречу друг другу.

В теплообменнике происходят такие процессы.

Сквозь терморегулирующий вентиль жидкий фреон проникает в свой контур теплообменника. Данное вещество расширяется, что приводит к отбору тепла от стенок. Из-за этого фреон нагревается, а стенки охлаждаются.
По контуру теплообменника протекает вода. По той причине, что стенки охлаждены, температура жидкости падает.
Фреон попадает в компрессор, а холодная вода — охлаждает что-либо.
Происходит повторение цикла.

Разновидности чиллеров

В продаже представлены различные виды чиллеров:

абсорбционные — энергия добывается преимущественно из бросового тепла, которое возникает в процессе производства и просто выбрасывается в окружающую среду (это, к примеру, горячая вода, охлаждаемая воздухом);
парокомпрессионные — холод генерируется в парокомпрессионном цикле, который состоит из таких процедур, как испарение, дросселирование, и др.

По способу монтажа чиллеры делятся на :

наружные — единый моноблок, который монтируется на улице;
внутренние — оборудование, которое состоит из двух частей. Конденсатор устанавливается снаружи здания, все остальные части — внутри.

По разновидности конденсатора чиллеры делятся на такие подвиды:

с охлаждением водяного типа. Система с таким охлаждением стоит сравнительно дорого, однако она отличается повышенной надёжностью;
с охлаждением воздушного типа. Наиболее простой и недорогой вариант.

По типу исполнения гидромодуля чиллеры делятся на следующие виды:

со встроенной установкой. Оборудование с этим гидромодулем представляет собой моноблок, в который входит расширительный бак и насосная группа;
с выносной установкой. Такой гидромодуль обычно применяется в тех случаях, если оказывается недостаточно мощности встроенного механизма. Ещё он используется в случаях, когда имеется потребность в резервировании.

Чиллер может быть оснащен одним из следующих видов компрессоров:

винтовой;
ротационный;
поршневой;
спиральный.

Также чиллеры классифицируют в зависимости от типа вентилятора. Оборудование может быть оснащено такими вентиляторами:

осевой. Оборудование с таким вентилятором можно устанавливались исключительно снаружи строения

Крайне важно, чтобы не было создано никаких препятствий для поступления воздуха в конденсатор и для его выброса вентиляторами; центробежный. Оборудование с таким вентилятором рекомендовано для монтажа внутри здания

Оно отличается небольшими габаритами и малым уровнем шума.

Важные аспекты монтажа чиллера

Чтобы ощутить все преимущества эксплуатации такого устройства, как чиллерная установка, её монтаж нужно осуществлять строго с соблюдением определённых правил. Вот основные из них.

Данное оборудование должны устанавливать исключительно компетентные мастера.
Чиллер должен в полной мере отвечать критериям проекта инженерной сети в части места монтажа, конструкции и мощности.
Запрещено устанавливать оборудование, которое имеет изъян.
Перемещать оборудование до места, где оно будет установлено, можно только с помощью крана.
Разрешено заливать лишь воду, а также раствор этилен- либо пропиленгликоля, который имеет концентрацию до 50 процентов.
В обязательном порядке должны быть проведены пуско-наладочные испытания.
Вокруг чиллера должно оставаться пространство, обеспечивающее беспрепятственный доступ обслуживающего специалиста.
Необходимо строго соблюдать технику безопасности и рекомендации производителя.

Приобретая и устанавливая чиллер, вы можете быть уверены в том, что получите современную и надёжную систему.

О системе

Универсальная система, позволяющая поддерживать комфортную температуру в помещении независимо от времени годаИсточник airventilation.ru

В данном случае такая система охлаждения работает для кондиционирования больших зданий, где между чиллером и фанкойлами находится теплотрасса, по которой циркулирует охлажденная жидкость. В качестве такой жидкости, как правило, выступает вода для жаркого климата или водный раствор C2H6O2 (этиленгликоль) для холодного и умеренного климата. Система чиллер-фанкойл между двумя основными агрегатами предусматривает разводку труб для движения жидкости и циркуляционный насос с автоматическим управлением. Охлажденная жидкость в трубопроводе находится под относительно низким давлением.

Основные отличия от других систем

Если в большинстве холодильных установок циркулирует газовый хладагент, то в системе чиллер-фанкойл, как было сказано выше, это вода или водный раствор C2H6O2. Такое изменение означает следующее:

Энергозатраты жидкого теплоносителя гораздо ниже, нежели у газового (у воды более высокая тепловая емкость). Это приводит к тому, что трубопровод для жидкого хладагента может достигать сотен метров. На практике такие теплотрассы в два раза длиннее, нежели у газовых аналогов.
Для теплотрассы системы чиллер фанкойл нужны обычные трубы, которые используются для транспортировки воды и такая же запорная арматура. Это говорит о том, что монтаж обойдется дешевле и сделать его проще, нежели для газового хладагента.
Все летучие газы, которые есть в чиллере не могут попасть в помещение, так как агрегат монтируют на земле или на крыше здания. Авария трубопровода чревата только затоплением, но она локализуется запорной арматурой.

Чиллер-фанкойл: принцип работы

Оптимальный вариант организации комплексного кондиционирования на различных крупных объектахИсточник engclimate.ru

Системы охлаждения обсуждаемого нами агрегата могут работать по двум принципам:

Непосредственное охлаждение хладагента. Это наиболее распространенный и удобный способ, где в теплообменнике осуществляется охлаждение водного раствора жидкость/фреон. На входе и выходе агента разница в температуре составляет не более 7°C, тогда как в стандартном режиме устройство работает в соотношении 7/12°C.
Применение промежуточного хладагента. Такой вариант необходим в тех ситуациях, когда на чиллер выдает жидкость с температурой, превышающей 7°C.

Возможные неисправности системы

Вот перечень некоторых, наиболее часто встречающихся неисправностей системы чиллер-фанкойл:

Утечка фреона. Ситуация возникает в случае негерметичного соединения фитингов на контуре либо их механического повреждения.
Поломка компрессора. Может сгореть статорная обмотка или возникнуть какие-то нарушения в поршневой группе (нагар, разрушение клапанов).
Попадание воды в холодильный контур. Причиной такой неисправности может послужить утечка в испарителе, вследствие чего фреон смешивается с водой.

Где применяются системы

После охлаждения в чиллере жидкость может подаваться в фанкойлы для охлаждения воздуха или для отвода тепла от оборудованияИсточник wikipedia.org

Как вы уже поняли из названия, системы чиллер-фанкойл имеют зарубежное происхождение, но, тем не менее, их широко использовали в Советском Союзе, и они до сих пор не утратили своей актуальности. Их зачастую сравнивают со сплит системами, так как конечный результат, по сути, ничем не отличается. Не будем сейчас говорить о преимуществах, но скажем, что такие установки крайне необходимы для масштабных объектов разного назначения.

Видео описание

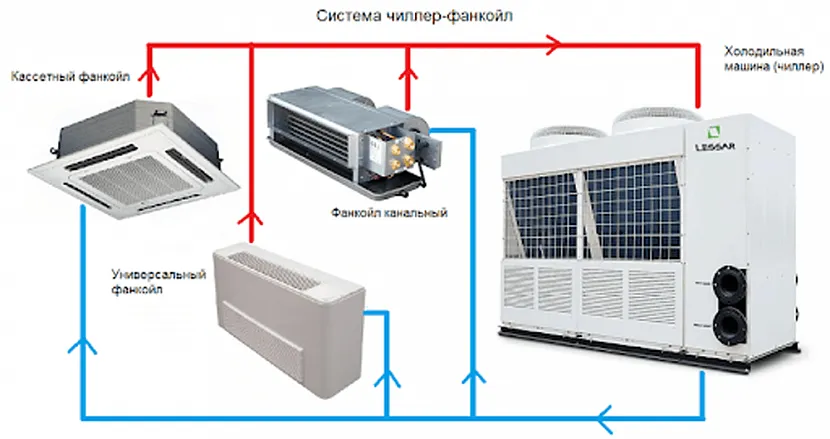

Система чиллер-фанкойл. Схема, ограничения, область применения.

Система чиллер-фанкойл способна одновременно обеспечивать стабильную температуру сразу в нескольких объектах и этажах, поддерживая автономный режим для каждого из помещений. Это могут быть:

производственные цеха крупного предприятия и помещения складского типа;
многоэтажные здания, служащие для офисов, бизнес центров, а также объектов административного характера;
спортивные, торгово-развлекательные и гостиничные комплексы;
большие концертные залы;
супер- и гипермаркеты с неограниченным количеством этажей и отделов;
крупные больницы, санатории и профилактории.

Виды

Чиллеры, являясь неотъемлемой частью современных систем охлаждения, представлены в нескольких основных типах, каждый из которых имеет свои уникальные особенности и области применения. Разберем подробнее наиболее распространенные виды чиллеров.

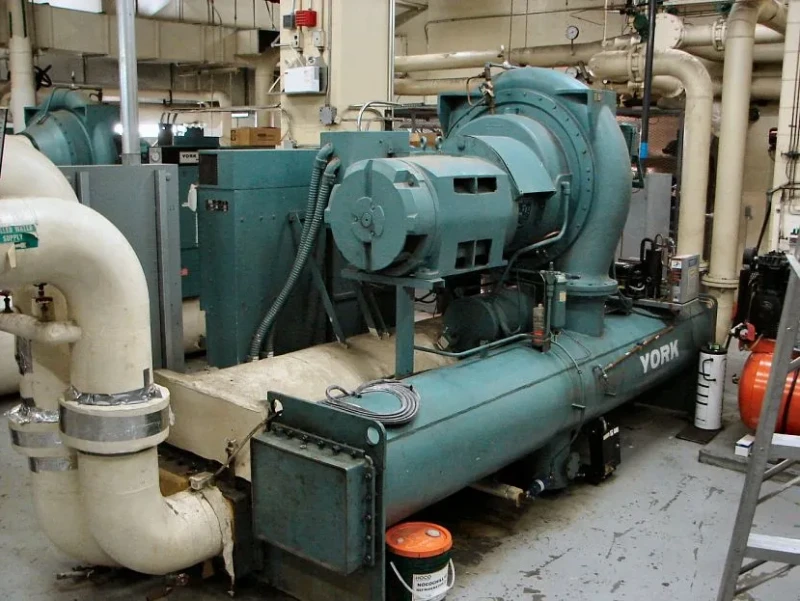

Парокомпрессионный

Парокомпрессионные чиллеры — это наиболее часто встречаемый тип, их работа основана на цикле сжатия и расширения хладагента. Этот процесс включает в себя четыре основных компонента: компрессор, конденсатор, расширительный клапан и испаритель. Хладагент сначала сжимается в компрессоре, где повышается его давление и температура. Затем он охлаждается и конденсируется в конденсаторе, проходит через расширительный клапан, где его давление и температура понижаются, и, наконец, поглощает тепло в испарителе. Этот тип чиллера эффективен и широко используется в различных промышленных и коммерческих приложениях.

Абсорбционный

Абсорбционные чиллеры используют процесс поглощения для перекачивания хладагента. Вместо компрессора в этих системах применяется абсорбер, который поглощает пары хладагента, а затем раствор, содержащий хладагент, нагревается для его выделения и дальнейшего охлаждения в конденсаторе. Основное преимущество абсорбционных чиллеров заключается в том, что они могут использовать низкопотенциальные источники тепла (например, отработанное тепло или солнечную энергию) для своей работы, что делает их более экологичными и экономичными в эксплуатации.

Чиллеры с выносным конденсатором (безконденсаторные)

Чиллеры с выносным конденсатором представляют собой системы, в которых конденсатор расположен отдельно от основного блока чиллера. Это позволяет более гибко управлять процессом охлаждения и улучшить эффективность системы, особенно в условиях ограниченного пространства или специфических требований к расположению оборудования. Такие чиллеры идеально подходят для больших промышленных комплексов, где необходимо разместить охлаждающее оборудование на значительном удалении от охлаждаемых объектов.

Монтаж настенного фанкойла

Настенные варианты внешне выглядят как обычный бытовой кондиционер. Монтируются на стену, установка проста, недорогая по стоимости. Лучше всего подходят для помещений с низкими потолками, невозможностью сконструировать подвесной потолок. Наиболее оптимальный вариант для небольших офисных помещений.

Устройство и монтаж:

определить место установки;
разметить крепления для монтажной панели;
закрепить блок анкерными болтами;
выровнять положение строго горизонтально по всем направлениям;
распределение трубопроводов;
подсоединение дренажной системы;
размещение дренажного трубопровода;
подключение электропроводов
заполнение системы водой/этиленгликолем, пробный пуск, тестирование.

Системы кондиционирования и холодоснабжения с чиллерами и фанкойлами
