Что такое заземление
Это комплекс, состоящий из металлических конструкций и проводников, который обеспечивает электрический контакт корпуса электроустановки с физической землей, то есть с грунтом. Система начинается с заземлителя: металлического электрода, заземленного в грунт. Эти элементы не могут быть одиночными, для надежности они объединяются в заземляющий контур.
Как это работает
Внешний контур заземления (который находится непосредственно в грунте), соединяется с помощью надежного проводника с внутренним контуром в помещении, или с щитком заземления. Далее, с помощью внутренней сети защитных проводников, производится подключение к корпусам электроустановок, и контактам заземления на коммутационных устройствах (распределительные щитки, коробки, розетки и прочее).
Устройства, генерирующие электроэнергию, также имеют систему заземления, с которой соединяется нулевая шина. При возникновении аварийной ситуации (фаза соединилась с корпусом электроустановки), возникает электрическая цепь между фазным проводником и нулевой шиной по линии заземления. Сила тока в аварийной цепи спонтанно возрастает, срабатывает устройство защитного отключения (автоматический выключатель) или перегорает предохранительная вставка.
Сопротивление тела человека в десятки раз выше, чем сопротивление заземления. Поэтому сила тока (при наличии фазы на корпусе электроустановки) не достигнет опасной для жизни величины.
Из чего состоит заземление
Рассмотри эти компоненты подробнее.

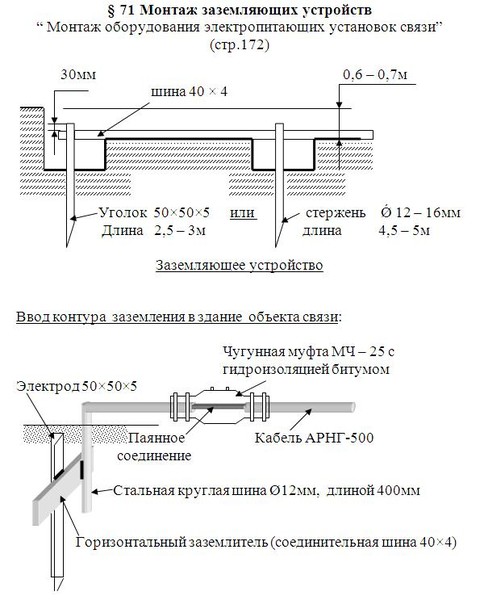

Внешний, или наружный контур
Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.
Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.
Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.
Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.
Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.
Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.
Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:
Расчет приведен для вертикально установленных заземлителей.
Расшифровка величин формулы:
Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.
Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.
Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.
Подбор сечения ГЗШ
Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:
открытой – без каких-либо шкафов
должна предусматривать возможность индивидуального присоединения всех проводников
То есть, под один болт разрешается сажать не более одного проводника или наконечника.
Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.
В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:
Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!
Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.
Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).
Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.
Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:
не менее сечения фазного проводника
и одновременно соответствовала PEN
В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.
Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.
При расчете сечения не забывайте про разницу материалов и марку кабеля.
Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!
Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.

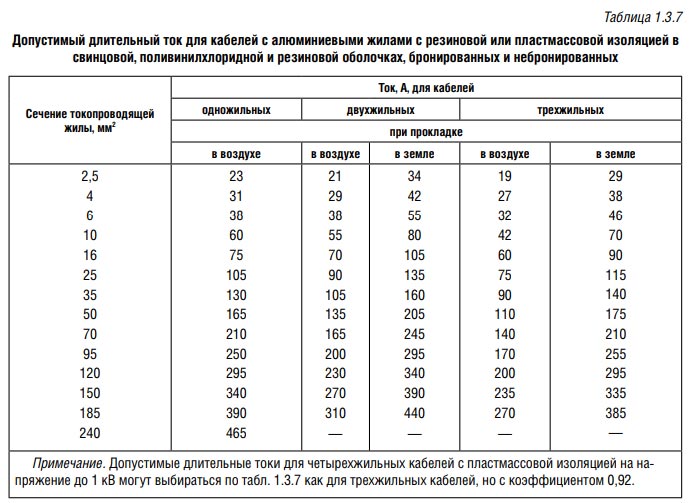

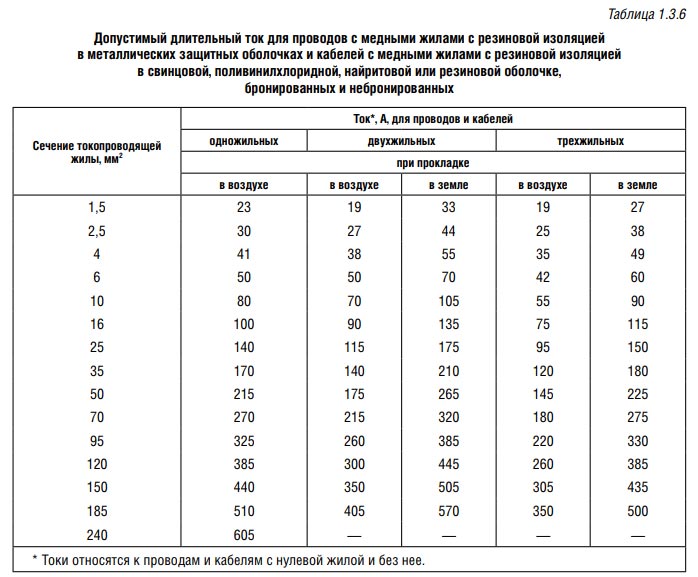

Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.
К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.
По меди это соответствует сечению жилы чуть более 70мм2.

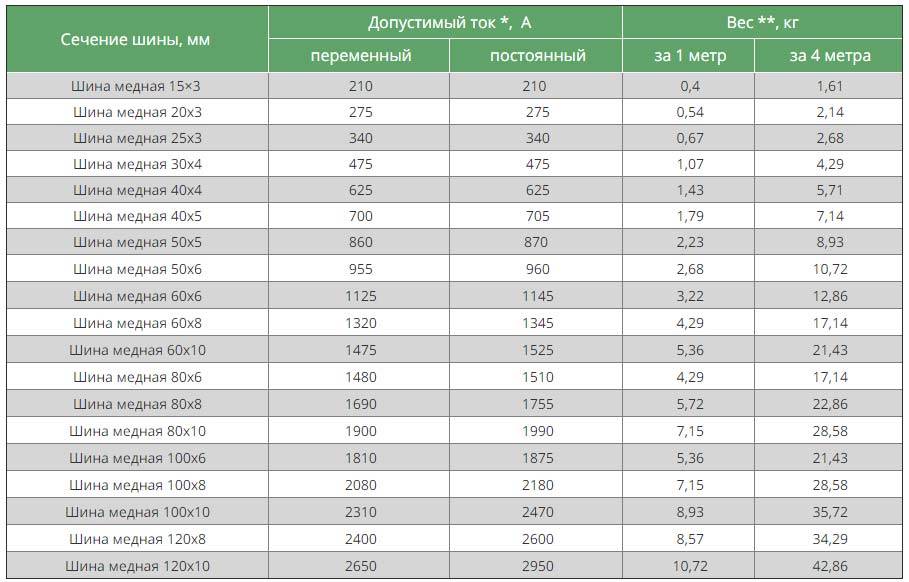

Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.

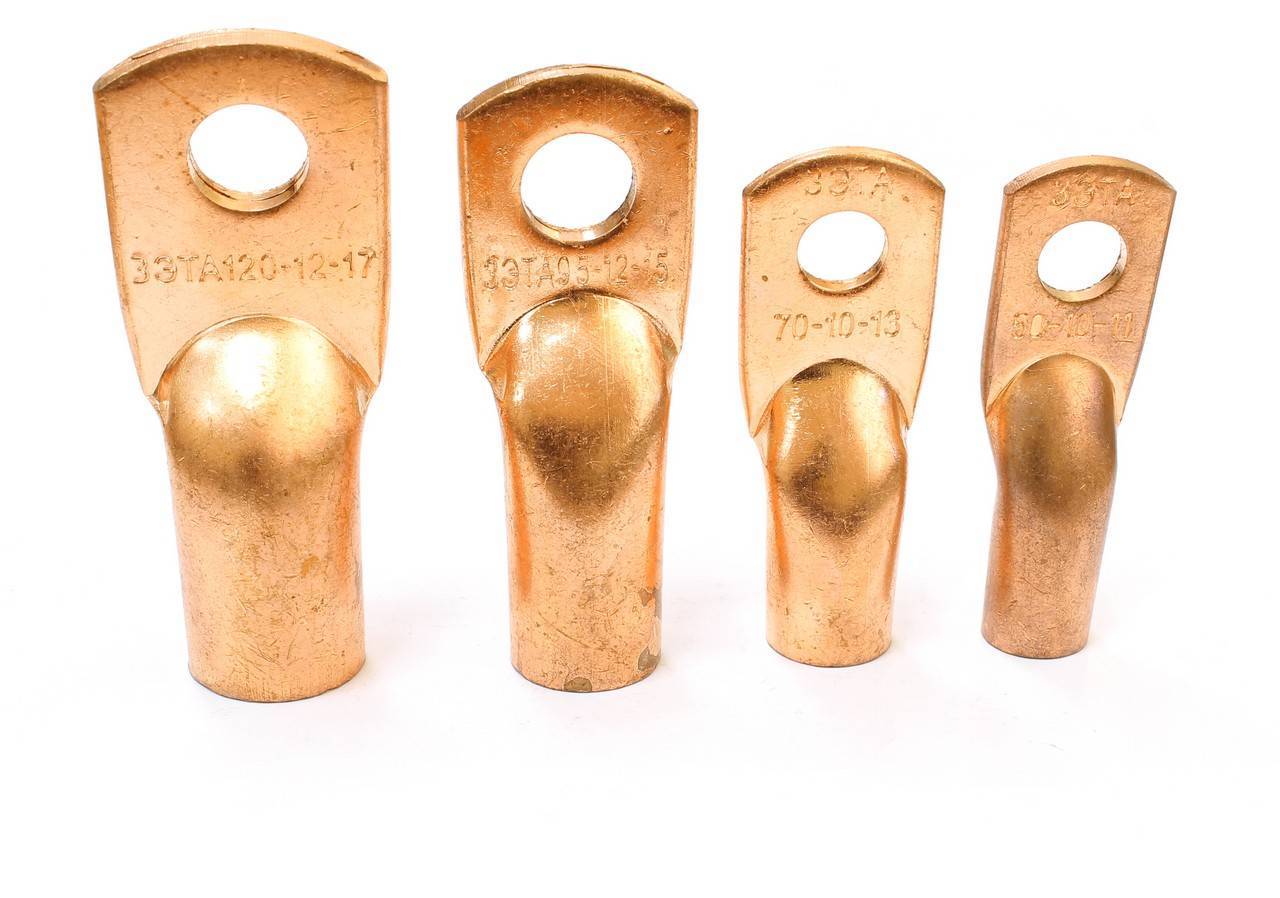

При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.
В этом случае выбирайте шинку потоньше, но несколько большую по ширине.

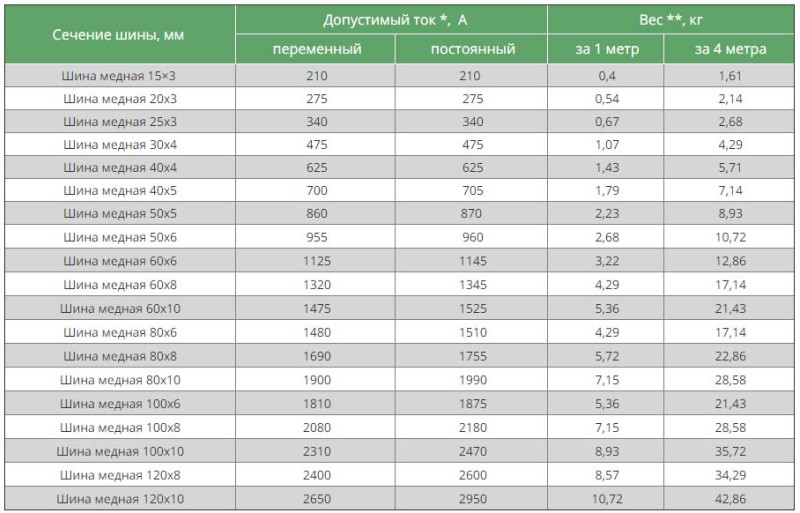

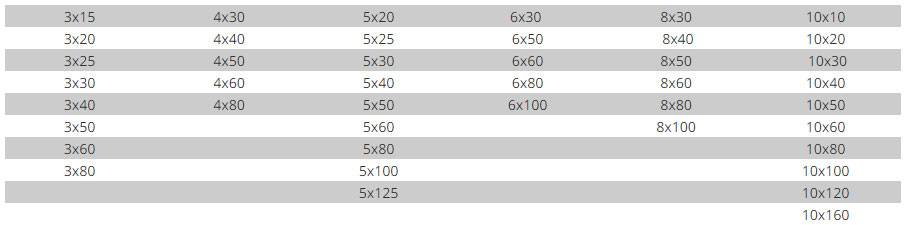

Дополнительные размеры медных шин:

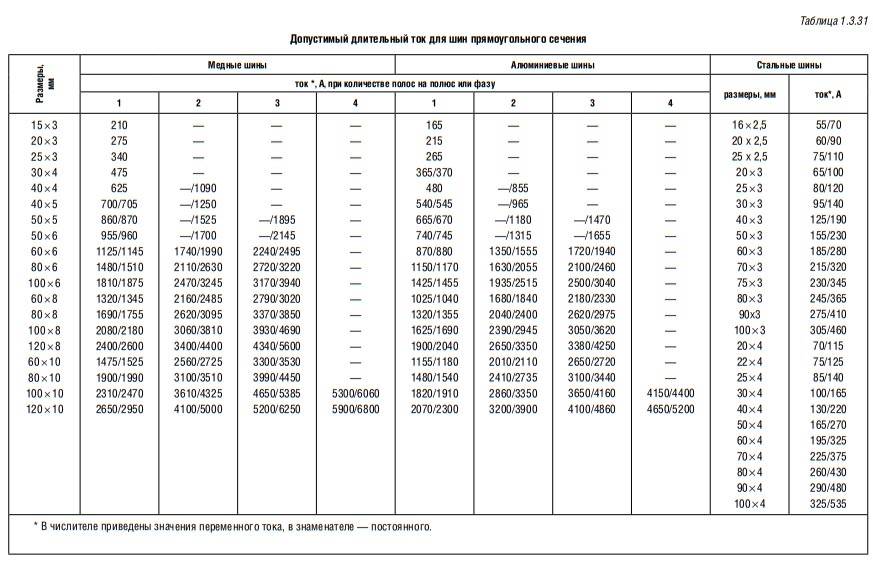

При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.
Здесь как понимаете, размеры уже будут существенно отличаться.

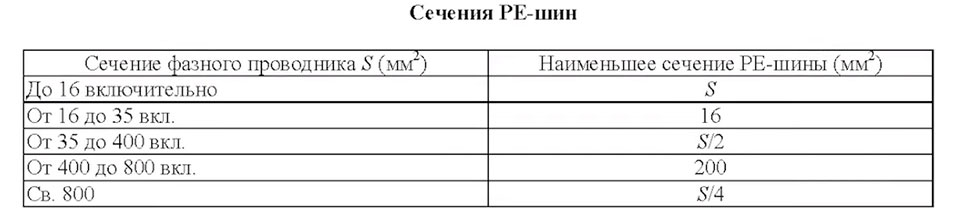

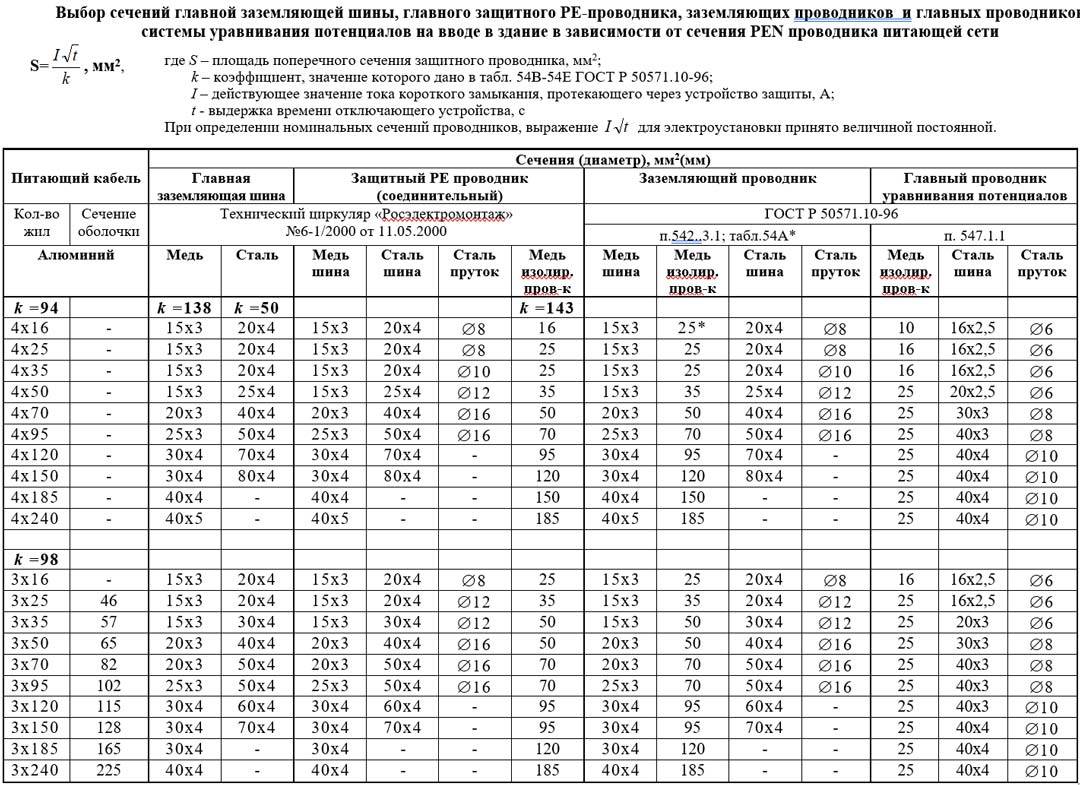

А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.
Марки и требования
При покупке кабеля для заземления необходимо всесторонне его изучить на возможность применения в доме, квартире или специальном помещении (к примеру, ванной, сауне и т. д).
Заземляющий проводник может быть с одной жилой или многожильным. Здесь нужно ориентироваться на место монтажа и удобство применения.
Приведем несколько примеров:
- При соединении корпуса с дверцей шкафа необходимо сохранить подвижность, поэтому лучше использовать многожильное изделие. Если установить одножильный проводник, из-за частых сгибаний он быстро повредится.
- Для соединения корпуса электрического мотора, где не нужна подвижность, пригодятся жесткие жилы. Здесь особых требований к гибкости не предъявляется.
- При обустройстве заземления в квартире или доме можно использовать любой из типов проводов с учетом риска его повреждения и удобства прокладки.
В зависимости от типа заземляющая жила может быть из алюминия и меди, идти в качестве отдельного изделия или в составе бухты кабеля, быть с изоляцией или без нее.
Сегодня выделяется несколько основных марок проводов.
NYM
Изделие с медной жилой, промежуточной оболочкой зелено-желтого цвета. Отличается удобством монтажа, применяется для напряжения до 660 В. Рабочая частота 50 Гц.
Количество проводников может быть от одного до пяти с сечением от 1,5 до 6 кв. мм. Номинальный ток определяется рабочим сечением проводника.
Температурный режим работы от -50 до +50 градусов Цельсия. Радиус изгиба не более четырех диаметров кабеля.
Плюсы — стойкость к влаге и огню, гибкость и большой выбор вариантов исполнения.
Минусы — высокая цена и боязнь прямых солнечных лучей.
ВВГ
Кабель с поливинилхлоридной изоляцией, наружной ПВХ-оболочкой и без специального защитного слоя (брони). Бывает одно- или многожильным.
В 3-х, 4-х и 5-ти жильных кабелях может предусматриваться заземление и нейтраль.
Разрешено использование в качестве заземляющего проводника при напряжении до 600 В.
Некоторые типы кабеля предусмотрены для работы на 1000-2500 В. температурный режим работы от -50 до +50 градусов Цельсия.
ПВ3
Провод медный с поливинилхлоридной изоляцией. Отличается высокой гибкостью, что позволяет применять его для заземления разных устройств и механизмов (в том числе в быту).
Изделие устойчиво к влиянию влаги и способно работать в температурном режиме от +60 до -70 градусов Цельсия. Следовательно, его можно применять даже в экстремальных условиях — банях, ванных комнатах и на улице.
ПВ3 не боится плесени и не подвержен огню. При воздействии высокой температуры происходит обычное оплавление оболочки.
ПВ6
Надежное изделие, применяемое для прокладки токоведущих частей и заземления
Во время использования важно избегать попадания прямых лучей солнца и высокой температуры
Жилы изделия состоят из меди, бывают монопроволочными или многопроволочными. Рабочее напряжение до 1000 В.
Благодаря применению прозрачного пластика, удобнее контролировать исправность устройства.
Цвета исполнения могут быть различными, поэтому выполнять цветовую маркировку необходимо самостоятельно. Для этого можно использовать подход, который упоминался выше — маркировка с помощью желтой и зеленой изоленты.

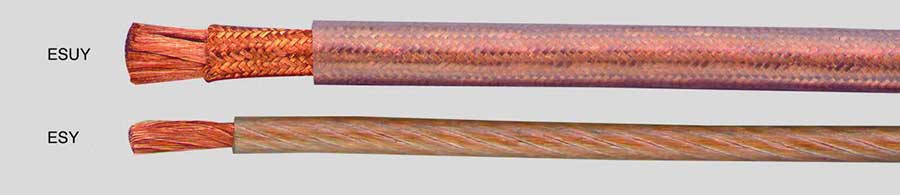

ESUY
Медный заземляющий кабель с высокой степенью гибкости. Жила изготовлена из тонких проводов. Сверху предусмотрена оплетка высокой прочности. При изготовлении не применяется кремнийорганическая резина.
Изделие имеет высокую стойкость к морозам, прозрачную оболочку и температурный режим работы от -40 до +70 градусов Цельсия.
Выше рассмотрены наиболее популярные марки проводов/кабелей для заземления, но можно задействовать и иные варианты. Главное, чтобы проводник удовлетворял требованиям гибкости и сечения.
Расчет заземления, формулы и примеры
Даже если процесс сборки покажется несложным, трудности могут возникнуть при расчетах. Главное требование – чтобы проводники выдерживали скачок напряжения, а электроды обладали достаточными параметрами, чтобы беспрепятственно «передать» тог грунту. Хорошо, когда есть сосед, который уже делал подобные работы и имел возможность проверить эффективность системы в деле. В противном случае придется все делать самому.
Сопротивление грунта
Для каждого стержня используется следующая формула:
Здесь:
- ρ экв — эквивалент удельному сопротивлению однородных грунтов (определяется по таблице для конкретных типов почв);
- L — длина электрода (м);
- d — диаметр прута (м);
- T — расстояние от середины штыря до поверхности (м).
| Тип грунта | Удельное сопротивление почвы (эквивалент), Ом*м |
| Торфяной | 20 |
| Черноземный | 50 |
| Глинистый | 60 |
| Супесь | 150 |
| Песчаная (залегание грунтовых вод до 5 м) | 500 |
| Песчаная (залегание грунтовых вод более 5м) | 1000 |
Размеры и расстояния для заземляющих электродов
Для этого необходимо знать допустимое общие сопротивления контуров (для сети 127-220 В – 60 Ом, для 380 В – 15 Ом). Величина климатического коэффициента берется из таблицы ниже.
| Вид электрода, тип размещения | Климатическая зона | |||
| Первая | Вторая | Третья | Четвертая | |
| Стержень, расположенный вертикально | 1,8 / 2,0 | 1,5 / 1,8 | 1,4 / 1,6 | 1,2 / 1,4 |
| Полоса, лежащая горизонтально | 4,5 / 7 | 3,5 / 4,5 | 2,0 /2,5 | 1,5 |
Теперь необходимо взять сопротивление грунта, которое рассчитывается по формуле из предыдущего раздела статьи. Его умножают на климатический коэффициент. Полученную величину делят на общее сопротивление контура (смотрите выше). Результат и будет количеством электродов. При необходимости округляют в большую сторону.
https://youtube.com/watch?v=UU4RLuuVd4E
Шина заземления: монтаж в щитке
Заземляющая шина, которая монтируется в ящик – медная пластина, которая оснащена отверстиями для крепления наконечников кабелей болтовым соединением.
Длина, ширина и количество отверстий шины, зависит от нескольких параметров:
- Размеры щитка;
- Количество подключаемых элементов.
Так же, к этим параметрам можно отнести и диаметр отверстий для монтажа кабелей, так как соединение осуществляется при помощи наконечников различного диаметра.
Шина заземления монтируется в шкаф следующим образом. Расположив ее горизонтально, шину прикрепляют к корпусу при помощи болтов на специальные изолированные подставки, которые обычно находятся в нижней его части. Данный вид расположения шины обеспечивает удобство монтажа кабелей. Обусловлено это тем, что между шиной и корпусом щитка образуется свободное пространство.
Данное пространство дает возможность, беспрепятственно используя два гаечных ключа (с обеих сторон) затягивать болтовые соединения, для обеспечения надежного контакта. Монтируемые проводники имеют желто – зеленую расцветку.
После монтажа шины, в первую очередь к ней подсоединяется проводник от заземляющего контура здания. Затем к шине монтируется провод, идущий от ТП. И только потом, производится подключение заземляющих элементов от конструкций самого здания.
Требования ПУЭ к главной шине заземления
Правила создания электроустановок в пункте 1.7.119 прописывают главные нормативы по установке главной заземляющей шины, для сетей до 1 кВт. Главная заземляющая шина чаще всего находится в шкафе распределительного устройства. Если присутствует большое количество заземляющих проводников, то стоит использовать отдельный шкаф.Стоит отметить, что в некоторых случаях разрешается устанавливать ГШЗ в открытом виде возле РУ, однако лишь в том случае, когда помещение закрывается. При этом доступ в это помещение ограничен, входить могут исключительно квалифицированные сотрудники.При наличии схемы заземления типа TN-С в распределительных устройствах разрешено применять шину РЕ как ГШЗ. Стоит учесть, что сечение главной заземляющей шины должно быть не меньше, чем у проводов заземления, которые к ней подсоединяются. Для главной шины заземления используют медь, в редких случаях, устанавливают сталь
Специалисты акцентируют внимание на том, что очень грубой ошибкой является использование алюминиевых полос. Алюминий категорически запрещен вследствие разности сопротивления на контактах из разных металлов
Полученные таким образом контакты нагреваются, уровень их проводимости понижается, а при сильных токовых нагрузках болтовые соединения и вовсе полностью выгорают.Соединения делают разборными при помощи специализированных инструментов. Зачастую это делается с помощью болтовых креплений с шайбами и гайками. Концы проводов нужно обязательно опрессовать медными наконечниками с отверстиями под болты и завинтить на шину. Также отметим, что на стене возле шины или отведенном для нее отдельном шкафу необходимо нанести специальный знак.В пункте 1.7.120 сказано, что для помещений, которые имеют два и более отдельных ввода, каждый шкаф РУ должен быть оснащен отдельной шиной заземления. Трансформаторная подстанция также должна быть установлена отдельная шина с заземляющим контуром и РЕN проводник, от которых уходит на ГШЗ ВРУ (вводное распределительное устройство) помещений с электроустановками. Чтобы выровнять потенциал, заземляющие шины на разных РУ, должны быть соединены при помощи провода. Стоит отметить, что сечение проводника должно более ½ большего провода, подходящего на одну из ГШЗ в ВРУ с трансформаторной подстанции.Чтобы соединить несколько шин от разных ВРУ допущено применение металлоконструкций самого разного назначения, однако только в том случае, если они неразборные и имеют непрерывный электрический контакт. В тоже время, вам стоит учесть требования пункта 1.7.123, запрещающего использовать в качестве РЕN проводника:
- газораспределительные трубы
- трубопроводы с горючими материалами
- составляющие систем отопления, водоснабжения или канализации
- оболочки бронированных кабелей из свинца или металла
- трос, несущий провод для электрической проводки.
Специалисты уверяют, что заземлять эти конструкции на главную шину заземления можно, согласно пункта 1.7.20. Однако создавать прямые соединения шин, на различных шкафах при помощи перечисленных конструкций, пунктом 1.7.123 запрещено. На первый взгляд заземление троса и трубопровода на ГШЗ ВРУ гарантирует их прямое соединение, однако в процессе ремонта или демонтажа этих систем цепь окажется разорванной.По этой причине используют лишь неразборные токопроводящие системы, ведь более надежным является проведение многожильного медного провода с желто-зеленой изоляцией, которая соответствует обозначению заземляющего РЕN проводника. Таким образом, вы получите соединение, которое обеспечит распределение потенциала растекания автономно, не зависимо от прочих систем.
Особенности подключения ГЗШ в схемах TN-С и TN-С-S
В схемах собранных по этим стандартам заземляющий провод отсутствует или совмещается на отдельных участках проводки с нулевым N-нейтральным, допускается в качестве ГЗШ использовать РЕN шину. В распределительном щите на эту шину заводятся все провода от контура заземления, ЛЭП и заземление от различных групп проводки здания. При этом шина заземления соединяется отдельным проводом с шиной для линий с изолированной нейтралью N.
Таким образом, можно использовать стальной корпус шкафа в качестве главной шины заземления
Подключение ГШЗ в ВРУ расположенных на столбах ЛЭП
Особенность этого варианта подключения заключается в том, что шкафы ВРУ на столбах, имеют собственный заземлитель и очень часто подключаются к дому через кабель на троссовой подвеске.
В этих случаях на ГЗШ заводится провод от заземления столба, заземляющая линия ЛЭП, отвод от металлического троса. Кроме того главные шины ВРУ столба и ВРУ дома соединяются отдельной линией. Трос заземляется с обеих сторон, на шину возле ЛЭП и на шину в ВРУ для дома.
Процесс монтажа шины для заземления
Монтаж шины для заземления – это важный этап работы при создании электрической системы заземления. Шина представляет собой металлическую полосу или плиту, которая служит для соединения заземляющих проводов, а также для подключения к ней различных систем оборудования и устройств.
Вот основные этапы процесса монтажа шины для заземления:
Выбор места установки шины. Шина должна быть установлена вблизи заземляющего устройства или заземляющего провода, чтобы минимизировать сопротивление заземления.
Подготовка места установки. Необходимо очистить поверхность от грязи, ржавчины и других загрязнений, чтобы обеспечить надежный контакт шины с землей.
Установка шины. Шина может быть установлена на стену, на пол или на специальную металлическую конструкцию. Для установки на стену используются крепления и анкерные болты. При установке на пол или на металлическую конструкцию применяются специальные кронштейны или подставки.
Подключение заземляющих проводов. Заземляющие провода должны быть надежно прикреплены к шине с использованием соединительных зажимов или клеммных колодок
Важно обеспечить хороший контакт между проводом и шиной, чтобы минимизировать сопротивление заземления.
Проверка работы системы. После установки шины необходимо проверить работу системы заземления при помощи специального заземляющего испытания
Это позволит убедиться в правильном соединении и надежности заземляющих проводов.
Важно помнить, что процесс монтажа шины для заземления должен проводиться под контролем специалиста, который обладает соответствующими знаниями и навыками работ с электрическим оборудованием. Неправильно установленная шина может привести к нарушению электрической безопасности и возникновению аварийных ситуаций
Примеры сечений шины заземления для различных условий
1. Обычное жилое строительство:
Для обычного жилого строительства, где устанавливаются стандартные системы электроснабжения, рекомендуется использовать шину заземления с сечением от 16 до 50 мм2. Это позволит обеспечить надежное заземление электрической системы и защитить ее от возможных повреждений.
2. Промышленные и коммерческие здания:
В случае промышленных и коммерческих зданий, где нагрузка на электросистему может быть значительно выше, рекомендуется использовать шину заземления с более крупным сечением — от 50 до 100 мм2. Это позволит эффективно отводить токи короткого замыкания и предотвратить повреждение оборудования.
3. Помещения с высокой влажностью:
В помещениях с высокой влажностью, таких как ванные комнаты, бассейны или прачечные, необходимо использовать шину заземления с повышенной защитой от коррозии. Обычно рекомендуется использовать шину с сечением от 25 до 50 мм2, изготовленную из нержавеющей стали.
4. Особые требования безопасности:
В некоторых случаях могут существовать особые требования безопасности, например, в зонах с повышенной вероятностью возникновения опасных условий или в зданиях с важными системами, требующими надежного электрозаземления. В таких случаях размер шины заземления должен быть рассчитан индивидуально с учетом особенностей конкретного объекта и нагрузки.
Важно помнить, что правильный выбор сечения шины заземления является ключевым моментом для обеспечения надежной и безопасной работы электросистемы. При необходимости всегда лучше проконсультироваться с профессионалами в области электроустановок, чтобы выбрать оптимальное сечение шины заземления для конкретного случая

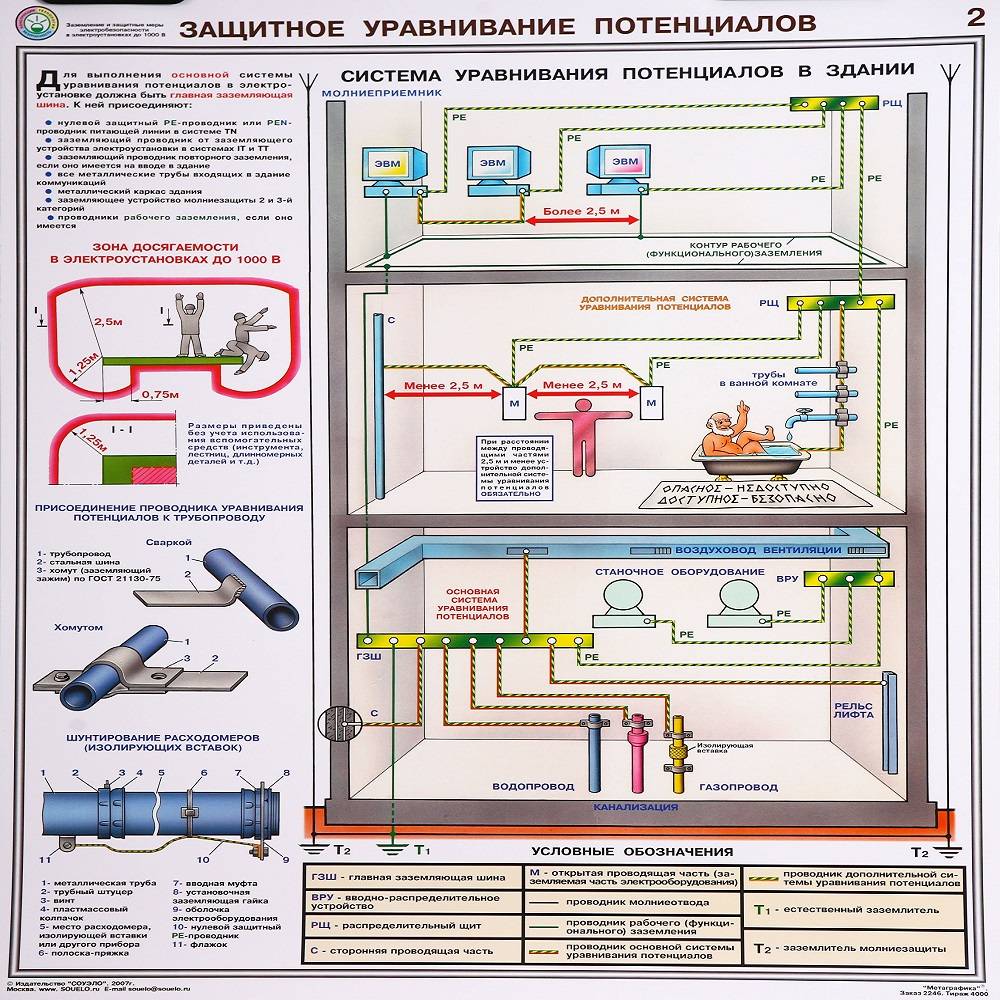

Уравнивание потенциалов
Еще одна функция ГЗШ – подключение к ней систем уравнивания потенциалов.
Все токопроводящие части, которые могут быть опасны в результате появления на них электрического потенциала, разделяются на открытые проводящие части (ОПЧ) и сторонние проводящие части (СПЧ). Открытыми называют проводящие части, которые являются частью электроаппаратов, электрооборудования или конструктивно участвуют в силовых коммуникациях. Например, по ним проложены кабели.
Сторонними проводящими частями называются металлоконструкции, не участвующие в процессе коммуникации электрического тока. Это, например, металлические двери, решетки, емкости.
Для обеспечения электробезопасности все ОПЧ электрически соединяются с ГЗШ, образуя основную систему уравнивания потенциалов. Для этого используются отдельные проводники, а не жилы РЕ кабельных линий. Так повышается надежность защиты от косвенного прикосновения.
Сечение проводника системы уравнивания потенциалов – должно быть не менее половины сечения самого толстого заземляющего проводника. Максимальное значение – 25 мм2, большего обычно не требуется. Минимальные значения: медь – 6 мм2, алюминий – 16 мм2, сталь – 50 мм2.
В основную систему уравнивания потенциалов добавляются:
- трубы коммуникаций;
- заземляющее устройство;
- жила РЕ или PEN питающей кабельной линии (если система — TN);
- металлический каркас здания;
- оболочки телекоммуникационных кабелей;
- воздуховоды вентиляционных систем.

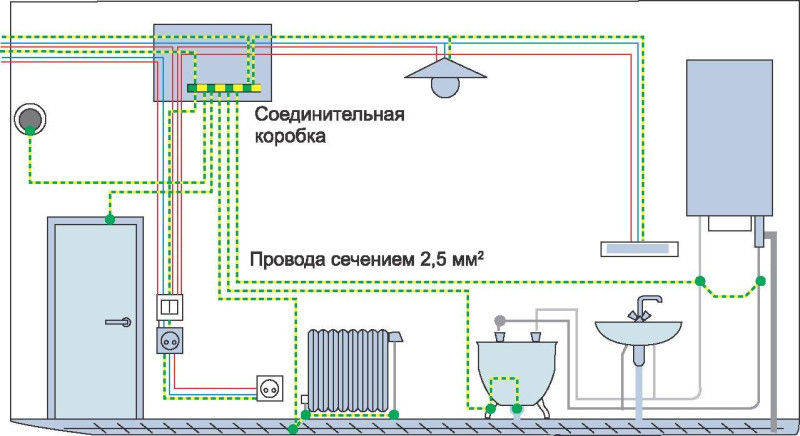

Дополнительная система уравнивания потенциалов служит для соединения между собой всех металлоконструкций, доступных для одновременного прикосновения к ним одним человеком. То есть они расположены близко друг к другу, и появление потенциала на одной из СПЧ (ОПЧ) относительно рядом расположенной может привести к поражению электрическим током.

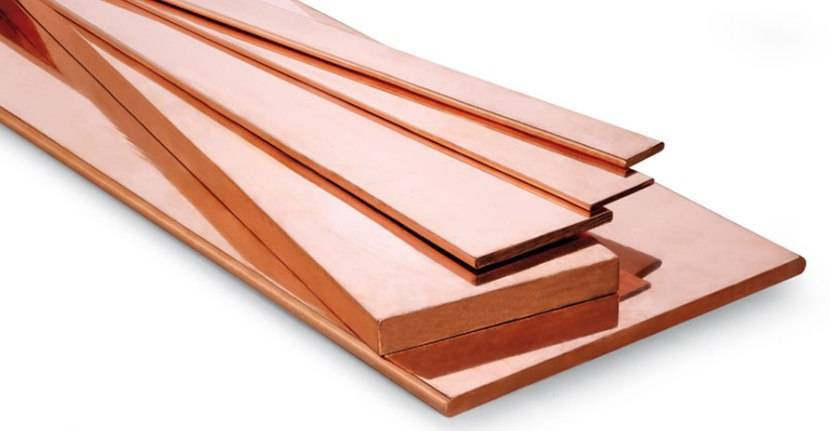

Медная
Наряду с оцинкованными полосами широко применяются на практике полосы заземления с медным покрытием. Медь менее активна электрохимически, чем сталь и цинк. Поэтому она служит дольше и может применяться в более сложных условиях.
Омедненные заземлители обладают хорошей пластичностью. Они поставляются немерной длиной, что удобно для прокладки контуров заземления. Также медная полоса используется для внутреннего контура в качестве магистрального проводника, служащего для подключения к нему оборудования. Минусом полос заземления с медным покрытием является их высокая цена.
Какие сопутствующие элементы необходимы для монтажа шины заземления?
Заземляющий провод: служит для подключения шины заземления к главному электрозаземлителю. Провод должен быть изготовлен из меди или алюминия с соответствующим сечением, чтобы обеспечить низкое сопротивление заземления.
Клемма для подключения заземляющего провода: используется для соединения заземляющего провода с шиной заземления. Клемма должна иметь надежное контактное соединение и обеспечивать защиту от перекосов и прочих механических повреждений.
Зажимы для крепления шины заземления: предназначены для надежной фиксации шины заземления на опорных конструкциях, таких как стены, потолки или стойки. Зажимы должны иметь прочную конструкцию и обеспечивать эффективную фиксацию шины.
Монтажный профиль: служит для крепления шины заземления на стену или потолок. Профиль должен быть устойчивым к механическим нагрузкам и обладать достаточной прочностью для надежного крепления шины.
Монтажные скобы или болты: используются для крепления монтажного профиля к опорным конструкциям. Скобы или болты должны иметь достаточную прочность и надежность для предотвращения отслоения монтажного профиля.
Важно отметить, что выбор сопутствующих элементов должен осуществляться с учетом требований нормативных документов и установленных технических стандартов. Также необходимо учитывать особенности конкретного объекта и условия его эксплуатации
Конструкция
Очень важно знать, что по Правилам устройства электроустановок (ПУЭ), главная заземляющая шина может быть изготовлена из стали или меди. Самым основным материалом является медь, так как обладает хорошей проводимостью, медленно окисляется, находясь под напряжением (что делает процесс окисления более быстрым), не ржавеет. Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве
Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме
Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве. Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме.
Запрещено использовать для такого назначения алюминий. На сегодняшний день такие рейки не производятся, однако некоторые люди могут их изготовить самостоятельно, не зная определенных аспектов электротехники. Алюминий быстро подвергается коррозии, и имеет меньшее сопротивление. При постоянной работе контура может иметь низкий срок эксплуатации, а вследствие – низкий уровень безопасности. Главная заземляющая шина должна иметь несколько меньшее сечение, чем защитный проводник или же нулевого рабочего проводника силовой линии.
В заземляющей шине РЕ с электроустановками до 1000 вольт проводники должны иметь разное сечение. Сечение не должно быть меньше 10 мм2, если он сделан из меди, для алюминия – 16 мм2, а для стального проводника – 75 мм2.
Медная шина под заземление на 19 дюймов (19”) может иметь места для подключения 14 или 18 направляющих одновременно. Соответственно на полосе будет размещено 14 и 18 болтов для крепления. Обычно имеет 2 изолятора. Помещается 19 дюймовая рейка с 14 разъемами в специальный установленный шкаф №19 или 19 стойку, а затем подключается к общей системе заземляющего контура здания при помощи ПВЗ провода. 19 дюймовая шина (например, TLK-ERH-CU) предназначена для подсоединения контактов с сечением в 2,5 мм2. Панель на 19 дюймов может быть сделана из листовой стали и из меди.
Комплект заземления может быть сделан из омедненной стали 14,2 мм, что сделает деталь более дешевой. Достаточно часто приобретают заземляющий элемент ШЗ-U1 на 14 подключений или TLK компоненты. Обычно 14 разъемов достаточно для подключения более десятка квартир, распределив равномерно нагрузку.
Может быть приобретена конструкция со встроенными заземляющими шинами. Например, DIN рейка. DIN рейка представляет собой собранное оборудование в одном ящике, которая имеет разборную конструкцию. В комплекте с DIN рейкой идет размещение специального коммутирующего устройства на 220 вольт для питания аппаратуры.
Панель включается в себя DIN рейку, три нулевые шины на изоляторе. Максимальное количество одновременно подключенных автоматических выключателей – 22.
А панель DIN 4U можно установить дополнительно счетчик электрической энергии.
На сегодняшний день можно приобрести 3 вида реек: DIN U3 под автоматические выключатели, DIN U3 под «автоматы» и с заземляющими шинами, а также DIN U4 с таким же модельным рядом. DIN рейка имеет антикоррозийное покрытие в виде серого порошкового покрытия. Также распространена заземляющая шина TLK-ERH-CU. Это сертифицированная продукция торговой марки TLK. TLK-ERH-CU имеет достаточно низкую цену и хорошее качество. Такая шина от TLK состоит из меди в 19 дюймов.
Размещение данной конструкции должно быть таким, чтобы к ней был свободный доступ без серьезных препятствий. Если при необходимости нужно сделать отключение или подключение защитных контактов заземляющего контура, замену рейки, то у обслуживающего персонала здания не должно возникать трудностей. В зависимости от схем электрических цепей в многоэтажном жилом или промышленном здании, главная заземляющая шина обязательно должна иметь минимум 5 присоединений одновременно. Лучше всего на 14 и больше, например, шина для заземляющего контура от TLK на 19 дюймов.
Один из способов присоединения проводников к данной заземляющей конструкции – сварка. Использование сварочного аппарата для закрепления контактов позволяет сделать это надежно, не нарушив проводимости. Отделять их можно при помощи специального набора инструментов и оборудования.
