Как сделать систему уравнивания потенциалов
Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.
- Водопроводные трубы во всем доме выполнены из металла.
- Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
- Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.
Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.
Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.
Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.
Локальная земля
Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.
Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.
Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.
Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.
Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.
Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.
Размеры заземлителя
От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .
Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

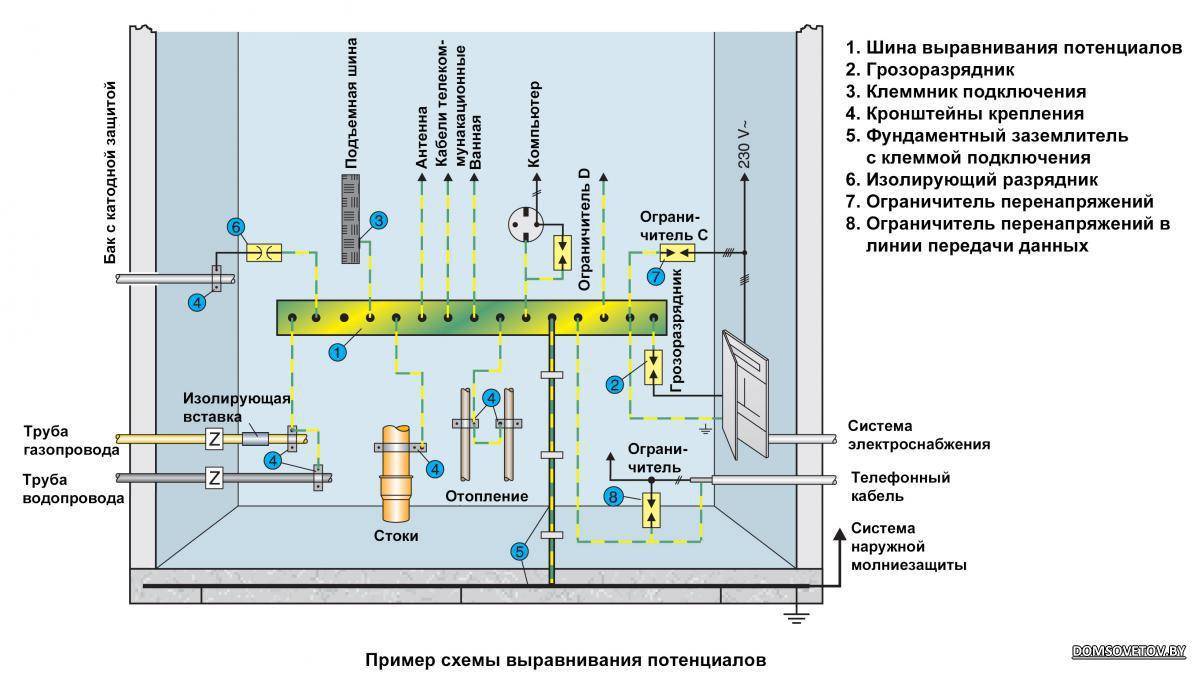

Что означает термин СУП?
Под этим определением понимается специальное соединение металлических конструкций, проводящих ток таким образом, что между ними не создается разности потенциалов. И, как следствие, риск поражения током также отсутствует. Разность потенциалов возникает на фоне разных явлений:
- атмосферные перенапряжения;
- блуждающий ток;
- статическое напряжение;
- циркулирующий ток заземления.
Однако утечка тока из электропроводки по металлическим конструкциям, которых в доме полно, наиболее опасна. Через корпуса бытовых приборов тоже может проскочить потенциал.
Иными словами, если между всеми изделиями, поверхностями или конструкциями имеется соединение, то у них у всех одинаковый электрический потенциал. А раз отсутствует разница потенциалов, то и напряжения не возникнет.
Монтаж выравнивающей шины
Соединение с элементами, не имеющими специальных контактов для подключения, производится с помощью хомутов, зажимов
Шины ШДУП обычно размещаются в коробках, которые различаются по способу установки на элементах конструкции. Они могут размещаться в следующих местах:
- в полостях прилегающих стенных простенков;
- непосредственно в самих стенах.
Кроме того, они нередко выполняются в виде настенного крепления. Их установка и закрепление в элементах стенных конструкций предусматривается еще на этапе строительства. Конкретное место размещения коробки с шиной выбирается согласно заранее составленной схеме и с учетом того, чтобы к ним имелся свободный доступ. Это необходимо для контроля их состояния и обслуживания.
В уже построенном и эксплуатируемом строении устанавливаются коробки в открытом исполнении, доступные для проведения необходимых электромонтажных операций. Место их установки выбирается с тем расчетом, чтобы длина сборных проводников и заземляющей шины была минимальной. Это позволит сэкономить на расходных материалах.
Зачем нужна шина дополнительного уравнивания потенциалов ШДУП?

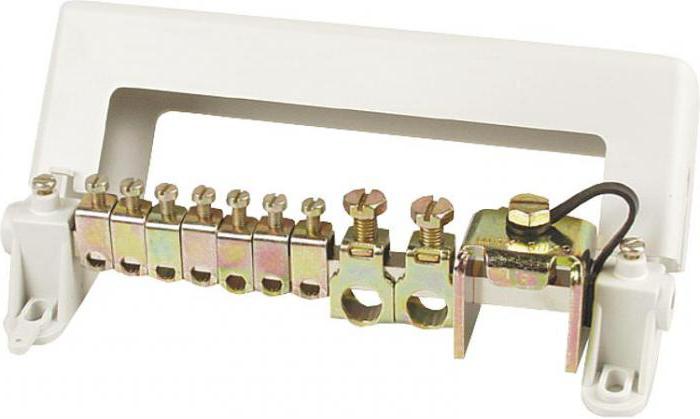

Шина дополнительного уравнивания потенциалов (ШДУП) – это специальная электрическая система, которая используется в зданиях и сооружениях для обеспечения безопасности при возникновении электрического разряда или замыкания. Она обеспечивает дополнительное заземление и предотвращает возможность поражения электрическим током.
Основная задача шины дополнительного уравнивания потенциалов ШДУП – это создание низкого сопротивления заземления. Если в здании или сооружении происходит электрический разряд или замыкание, то шина ШДУП позволяет электрическому току спокойно распределиться и уйти в землю.
Благодаря шине ШДУП минимизируется опасность поражения электрическим током для людей и возникает возможность оперативного исправления электрической ситуации.
Кроме того, шина ШДУП также обеспечивает устранение разности потенциалов между всеми элементами электрической сети в здании или сооружении. Это помогает предотвратить различные электрические помехи, искажения сигналов, перенапряжение и другие неполадки, которые могут возникать в системе.
Пользование шиной ШДУП является обязательным при строительстве и эксплуатации зданий и сооружений, где предусмотрено подключение к электросети с высоким напряжением, а также во всех местах, где существует потенциальная опасность электрических аварийных ситуаций.

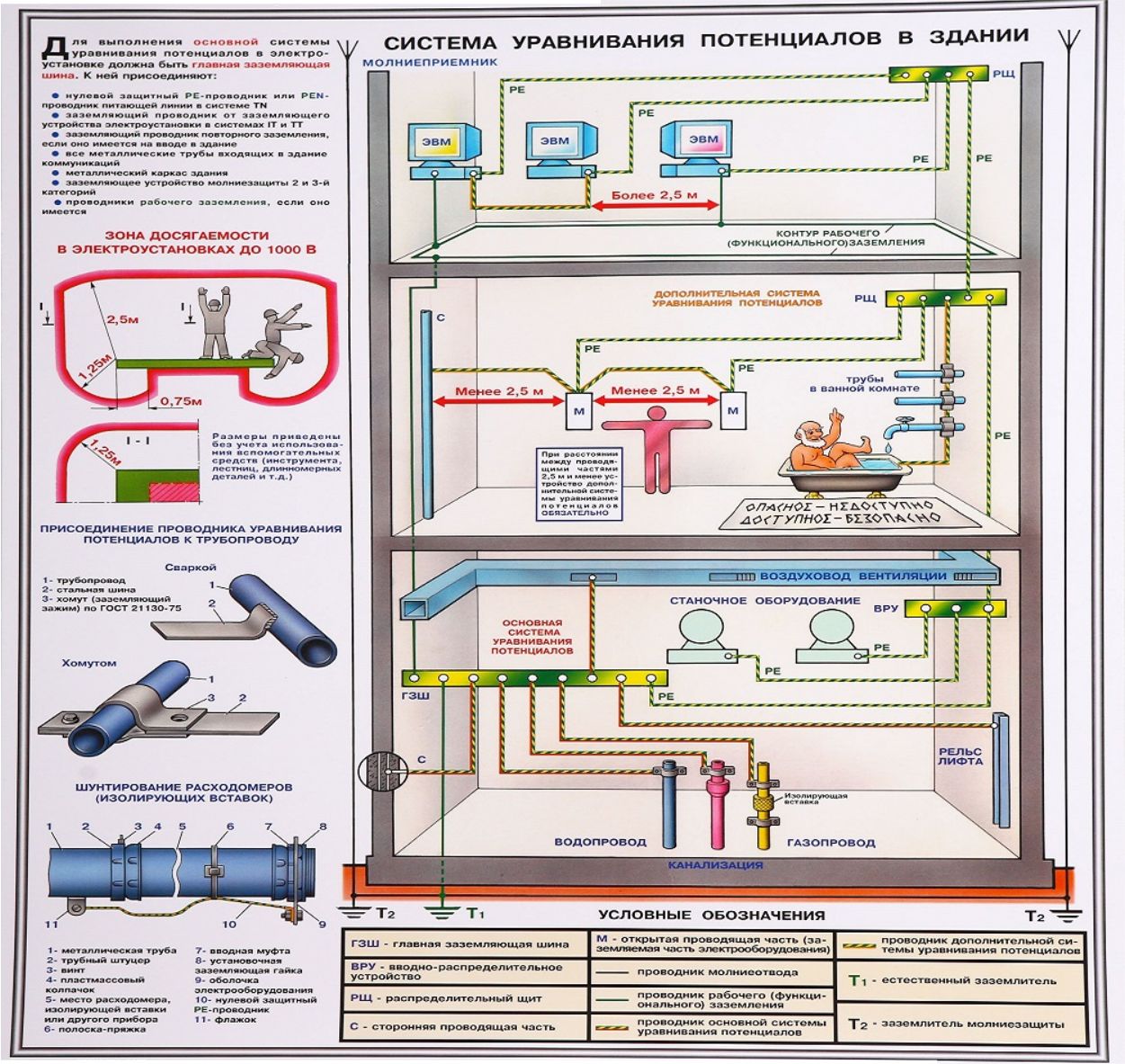

Принципы уравнивания потенциалов
Шина дополнительного уравнивания потенциалов – это специальный элемент электрической схемы, который применяется для обеспечения равновесия потенциалов между различными устройствами и оборудованием. Он играет важную роль в защите от статического электричества и электромагнитных помех, а также в предотвращении повреждения электронных компонентов.
Основной принцип работы шины дополнительного уравнивания потенциалов заключается в том, что она предоставляет низкое сопротивление для выравнивания потенциалов между различными компонентами электрической схемы. Это позволяет избежать разницы напряжения, которая может возникать при использовании разных источников питания или при воздействии внешних электромагнитных полей.
Важной особенностью шины дополнительного уравнивания потенциалов является ее низкое электрическое сопротивление. Это позволяет эффективно распределить токи и уменьшить возникновение электростатического заряда на элементах электрической схемы
Также шина может использоваться для подключения к земле, чтобы предотвратить возможные повреждения от пробоя электрического разряда.
Для правильной работы шины дополнительного уравнивания потенциалов необходимо обеспечить ее надежное соединение со всеми компонентами электрической схемы. Это достигается путем использования специальных проводников и разъемов, которые обеспечивают низкое сопротивление и хорошую проводимость.
Кроме того, шина дополнительного уравнивания потенциалов должна иметь достаточный размер и площадь, чтобы обеспечить эффективную диссипацию тепла и снизить возможность перегрева
Это особенно важно при работе с высокочастотными сигналами и большими силами тока
Итак, принципы уравнивания потенциалов с помощью шины дополнительного уравнивания потенциалов включают в себя обеспечение низкого сопротивления, надежного соединения со всеми компонентами схемы, использование достаточного размера и площади, а также снижение возможности перегрева.
| Роль шины дополнительного уравнивания потенциалов |
|---|
Шина дополнительного уравнивания потенциалов (ШДУП) играет важную роль в электрических системах, где требуется обеспечить безопасность оборудования и персонала, а также максимально снизить возможность возникновения неисправностей и повысить надежность работы. Основная задача ШДУП состоит в создании и поддержании одного общего потенциала для всех металлических частей системы, чтобы избежать неприятных последствий статического электричества и разности потенциалов между разными участками системы. ШДУП также эффективно снижает воздействие помех и электромагнитных наводок на оборудование и соединительные провода. Поскольку ШДУП обеспечивает равномерность потенциалов, он помогает сохранять стабильность работы и предотвращает возможные поломки или повреждения. Дополнительно, ШДУП облегчает заземление и защиту от статического электричества, особенно в случаях, когда в системе присутствуют чувствительные к электрическим разрядам элементы или оборудование. Использование ШДУП является действенным способом обеспечения безопасной работы всей системы, а также снижения вероятности возникновения проблем, связанных с различными потенциалами и электростатическими разрядами. |
Причины для создания схемы уравнивания
Каждый проводник имеет свой не представляющий опасности электрический потенциал. Угроза заключается именно в разности потенциалов между двумя металлическими изделиями, и чем разница больше, тем больше вероятность получения удара электротоком.
Для того чтобы объяснить доходчиво об уравнивании потенциалов, можно воспользоваться таким примером. У металлической поверхности холодильника и водопроводной трубы, находящейся поблизости, существуют свои потенциальные показатели, один из которых больше другого, а разница потенциалов, как известно, и есть напряжение. При одновременном случайном касании этих предметов может возникнуть опасная ситуация, так как человек в этом случае является проводником от большего потенциала к меньшему. Все трубы связаны между собой общедомовой системой коммуникации.
https://youtube.com/watch?v=lj-i23-xzoc
Для большей убедительности можно привести пример с электроприбором, например, с бытовой розеткой на 220 вольт. Фазный контакт обладает потенциалом в 220 в, а нулевой — 0 в, разница 220 в. При соединении контактов отрезком провода, имеющим небольшое сопротивление (примерно 1 Ом), в проводнике (проводе) появится напряжение в 220 ампер, произойдёт возгорание изоляции, а провод расплавится. Разумеется, этого не следует делать. Если человек возьмётся за оба контакта, то даже при высоком сопротивлении тела под действием силы тока исход будет трагическим.

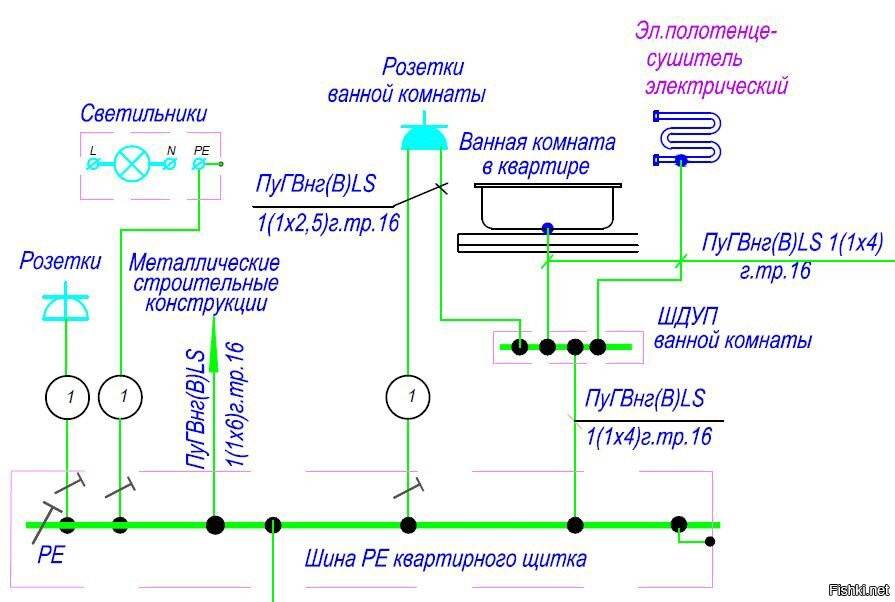

Назначение и устройство ШДУП
Причина поражения электрическим током
Дополнительная система уравнивания электрических потенциалов охватывает следующие обязательные элементы:
- Все без исключения приборы, расположенные в помещениях повышенной влажности — в ванных комнатах, на кухнях, в подвалах и чердаках частных строений — и подлежащие заземлению.
- Элементы металлических конструкций, непосредственно примыкающие к этим помещениям и выходящие за их планировочные границы.
- Нулевые проводники системы заземления. К ним подключаются все остальные выравнивающие отводы.
В случае отсутствия на данном ответвлении нулевых N проводников вся система подключается к РЕ шине, установленной в распределительном шкафу на вводе в здание.
Данная процедура также распространяется на нагревательные шины системы «теплый пол», наглухо замуровываемые в бетонные покрытия. Перед их монтажом потребуется закрыть комплект стальных трубок металлической сеткой, которая впоследствии подсоединяется к системе, в которой предусмотрена шина ШДУП. Для обеспечения дополнительной защиты в цепях питания нагревательных приборов рекомендуется устанавливать УЗО на ток до 30 мА (смотрите п. 7.1.88 ПУЭ).
Способы соединения элементов, подключаемых к шинам ШДУП типа У4, бывают самыми различными. Широко практикуются следующие типовые схемы:
- радиальный способ подключения к элементам уравнивания потенциалов;
- подключение шлейфом, обеспечивающим непрерывность цепи выравнивания.
Параметры проводников ДСУП
ДСУП
Для системы дополнительного уравнивания потенциалов подходят только специально предназначенные для этих целей проводники. Согласно положениям ПУЭ (смотрите п. 1.7.138) их характеристические размеры должны удовлетворять следующим требованиям:
- при соединении двух собственных проводящих частей оборудования в качестве основного выбирается сечение меньшего из защитных проводников, подсоединяемых к заземляемым частям;
- при соединении собственных и сторонних проводящих элементов оборудования или приборов за основу берется половина сечения защитного проводника, подключаемого к открытой части заземляющего контура.
Минимальные значения сечения медных проводников, применяемых в системах ДСУП и не входящих в состав силового кабеля, должны соответствовать требованиям пункта 1.7.127 ПУЭ. Величина этого параметра выбирается, исходя из следующих соображений:
- она должна быть равной 2,5 мм2 при условии надежной механической защиты от деформаций и других посторонних воздействий;
- ее значение достигает 4 мм2 в случае отсутствия необходимой защищенности.
Общая схема ДСУП помимо всего перечисленного включает в свой состав элементы защиты от молний и грозовых разрядов.
Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты
Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.
Особенности эксплуатации помещений повышенной опасности
К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.
Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.
Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.
Состав ДСУП
В комплект системы входят:
- специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
- сборная шина внутри КДУП;
- соединительные проводники.
Как выполнить монтаж дополнительной системы уравнивания потенциалов
Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.
Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

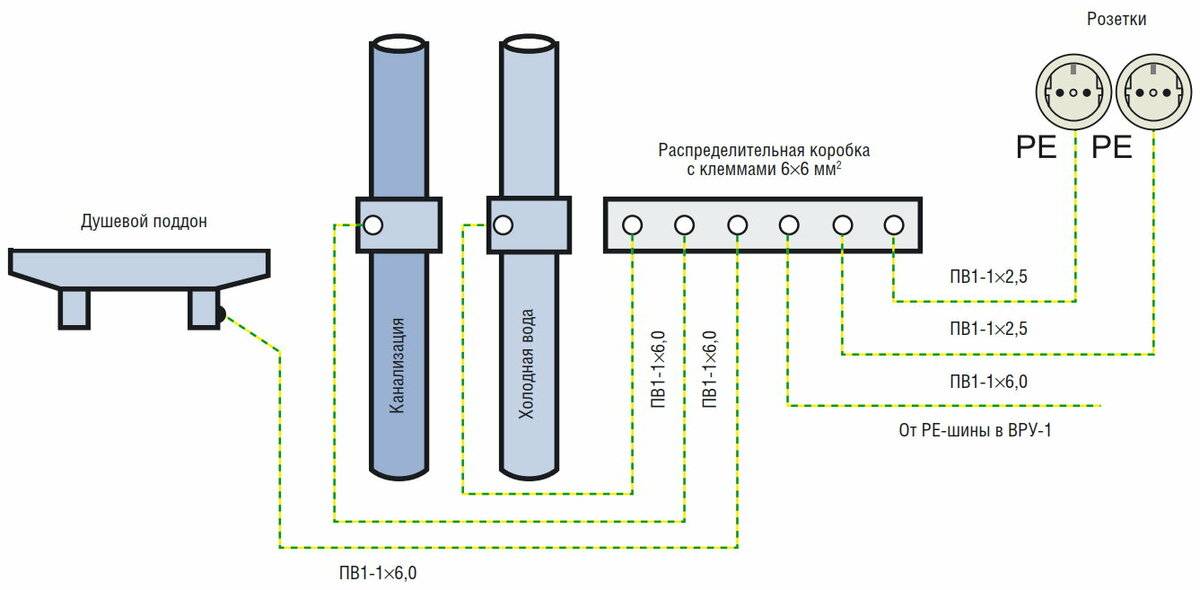

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:
- системой отопления;
- горячим и холодным водопроводом;
- корпусом ванны либо душевой кабины;
- заземляющими контактами розеток;
- корпусами бытовых стационарных приборов.
Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.
После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.
Как проверить монтаж дополнительной системы уравнивания потенциалов
Специалисты электротехнической лаборатории по вызову владельца квартиры должны:
- произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
- проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
- измерить электрическое сопротивление заземления.
Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.
Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.
Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.
В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.
Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.
Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.
Выводы по установке дополнительной системы уравнивания потенциалов
- В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
- В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.
Заземление стиральной машины: почему это стоит делать
Возможно, токоведущие части изделия соприкоснулись с «массой» или компоненты электрики залило водой, просочившейся из бака? Владельцы видят причину изъяна исключительно в стиральной машинке и стараются быстрее избавиться от опасной «помощницы». Но в ней ли дело?
Если подобные бытовые истории в квартире или доме происходят с другими электробытовыми приборами, или после установки «стиралки» стали часто перегорать лампочки, это точно указывает на то, что причина неисправности не локализована в агрегате.
На самом деле проблема заключается в несоответствии технических стандартов современной электротехнической продукции и питающей сети. Разница заключается в том, что для нормальной работы агрегата требуется использовать 3 жильный кабель по системе заземления TN-S с фазой L, разделенным рабочим N и защитным PE нулем.
На деле 90% российских многоквартирных домов оснащены 2 жильной подводкой TN-C. К розеткам подводятся фаза L и один проводник PEN с совмещенным рабочим и защитным «0». По стандартам, действовавшим до 2003 г., допускалось не подводить отдельный заземляющий провод к розеткам, и нельзя было посадить корпус на землю. Поэтому требуется адаптация системы подводки питания под требования производителей.
В квартире
Некоторые ошибочно считают, что заземлять надо только старую бытовую технику с «уставшей» изоляцией на случай прошивки на «массу» переменного напряжения 220 В. Однако техническое решение новых электротехнических устройств изначально предусматривает присутствие потенциала 110 В на металлических частях корпуса! Связано это с использованием сетевого фильтра снижения высокочастотных помех, применяемого практически в любой современной СБТ. В этом каскаде фаза и ноль переменного напряжения 220 В через разделительные конденсаторы соединены с корпусом.
Если «допекают» постоянные покалывания и пощипывания при стирке от разряда конденсаторов, отключите вывод средней точки сетевого фильтра в цепи питания машинки от корпуса.
монтированной правильно считается электропроводка, отвечающая следующим требованиям:
- в электрощитке присутствует нулевая (N) и заземляющая (PE) шина;
- после счетчика фазный провод с красной изоляцией заходит в автомат УЗО, а с него отходит к питающей розетке стиральной машинки;
- для подключения используется только специальная розетка и медные провода сечением 1 мм на каждые 2 кВт мощности;
- N нулевой/синий и L фазный/синий провода подключаются к штырькам, а PE заземляющий/желто-зеленый соединяется с контактной площадкой штепселя.
По правилам техники безопасности работа без заземления стиральной машины во влажном помещении (ванной комнате, санузле) не допускается. При работе в «мокрой зоне» необходимо установить влагозащитную розетку со степенью защиты IP44.
В частном доме
Создать надежное заземление в частном доме можно, проложив многожильный кабель от электрощитка к розетке электроприемника по системе заземления TN-С-S . При использовании системы ТТ все группы электропроводки оснащаются УЗО с уставкой 10–30 мА. В случае, если проводка выполнена по стандартам советского периода TN-C по двухпроводной схеме, допускавшего отсутствие заземляющего провода, проводник РЕ от заземляющей шины пробрасывается отдельно. Это менее эстетичный, чем в первом случае, но надежный вариант. Наличие собственной придомовой территории позволяет также создать дополнительно заземляющий контур при отсутствии шины «земля», описание которого будет представлено в следующем разделе.
Предварительно следует убедиться в необходимости установки заземления или действенности существующего, делается это при помощи измерительного прибора.
Для замера используется мультиметр, установленный в режим измерения напряжения, а «землей» будет служить рука. Один щуп прибора надо зажать пальцами, а другим прикоснуться к любой металлической части в конструкции стиральной машинки. Если прибор покажет «0», устройство заземлено, если 100–110 В, то соединение с заземляющим контуром отсутствует – необходимо организовать систему уравнивания потенциалов с «землей».
Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты
Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.
Особенности эксплуатации помещений повышенной опасности
К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.
Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.
Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.
Состав ДСУП
В комплект системы входят:
- специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
- сборная шина внутри КДУП;
- соединительные проводники.
Как выполнить монтаж дополнительной системы уравнивания потенциалов
Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.
Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.
Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:
- системой отопления;
- горячим и холодным водопроводом;
- корпусом ванны либо душевой кабины;
- заземляющими контактами розеток;
- корпусами бытовых стационарных приборов.
Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.
После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.
Как проверить монтаж дополнительной системы уравнивания потенциалов
Специалисты электротехнической лаборатории по вызову владельца квартиры должны:
- произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
- проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
- измерить электрическое сопротивление заземления.
Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.
Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.
Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.
В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.
Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.
Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.
Выводы по установке дополнительной системы уравнивания потенциалов
- В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
- В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.
Основные технические характеристики
В магазине электротоваров «Электролайт» представлена продукция от известного производителя Hegel, завоевавшего признание потребителей благодаря высокому качеству своих товаров и их надежности в эксплуатации. В зависимости от способа установки вы сможете подобрать изделия следующих типов:
- для монтажа в сплошные стены габаритами 102х102х50 с 7 зажимами шины заземления и 120х100х60 с 13 зажимами;
- для монтажа в полые стены размером 160х140х70, предназначенные для подсоединения 13 разъемов;
- открытой установки габаритами 85х85х40 на 7 зажимов шин заземления.
Сечение проводников должно составлять 10 кв. мм, а номинальный ток шины заземления – 63 А.
Факторы, предопределяющие разницу
Все приборы, которые производят электроэнергию, имеют нулевое соединение с физическим грунтом. Это значит, что существует разница потенциалов между фазным проводом и «землёй», которая равна напряжению фазы. Явление разности потенциала может быть вызвано многими факторами:
- локальными авариями электрооборудования;
- статическим электричеством;
- естественным электрическим потенциалом;
- блуждающими токами;
- токами, связанными с электрохимической коррозией.
Локальные аварии электрического оборудования сопровождаются: обрывами электрических проводов, частичными пробоями изоляционных подземных кабелей, неисправностью электрооборудования, находящегося в квартире. Сантехническая арматура, которая подключена к полихлорвиниловым трубам, может иметь статический заряд из-за постоянного движение воды по ним. Акриловое покрытие ванн или других ёмкостей накапливает заряд электричества на их поверхностях.
Естественным электрическим потенциалом наделено всё, что находится на земле, а также в её атмосфере, так как земная оболочка имеет отрицательный потенциал, а свод неба — положительный. Чем выше находится физическое тело, тем больше значение его потенциала, например, на высоте 2 м показатель достигает 110 вольт.
Блуждающие токи проявляются на проложенных путях электротранспорта. Рельсы в этом случае выполняют роль заземляющих шин. Через них ток, приводящий в движение электродвигатели вагонов, проникает в землю. Люди, живущие возле трамвайных линий, могут чувствовать пощипывание в пальцах при умывании.
Если система состоит из труб, изготовленных из разных материалов, могут образоваться токи электрохимической коррозии. Они не опасны для человека, но разрушают водопровод и запорную арматуру. При подключении стального полотенцесушителя к линии труб, изготовленных из чёрного металла, со временем в их соединениях образуется течь из-за ослабления резьбы.
