Установка сильфонных компенсаторов на трубопроводах

Устройства и типы

В конструкции компенсирующего устройства выделяют сильфон и арматуру. Сильфон это труба с тонкими стенками, изготавливаемая из нержавеющей стали или композитов в виде гофры. Число и толщина гофр, влияющие на прочностные характеристики, определяются на основе перекачиваемой среды и параметров работы.

Перемещение трубы может быть угловым, линейным или сдвиговым. Кожух примыкает к соединительным элементам в виде специальных трубок с целью защиты конструкции.

Арматура отличается по конструкции, выбор конкретной находится в зависимости от вида объекта и выполняемых функций. По виду соединительной арматуры компенсирующие устройства сильфонного типа различают на соединяемые фланцем и сваркой. Шарниры и другие подвижные конструкции являются составляющими элементами арматуры.

В большинстве случаев арматура изготавливается из латуни, бронзы или нержавеющей стали Компенсаторы сильфонного типа дают возможность создавать соединения, которые не смогут пропустить ни жидкость, ни газ даже в условии постоянных нагрузок. При перепаде температуры и давления устройство подвергается некоторому сужению или расширению. Отказ от применения компенсаторов значительно снижает срок службы коммуникации. Главными параметрами компенсаторов считают их габариты, форму и значение максимального давления.

По виду деформации компенсирующие устройства различают на:

• с внутренним экраном или защитным кожухом
• по марке нержавеющей стали, используемой для изготовления сильфона;
• по марке нержавеющей стали, используемой для изготовления кардана, шарнира, стяжной шпильки;
• с фланцевым, резьбовым и сварным соединением к трубе;

По исполнению эти устройства различают на:

• по условному диаметру;
• по рабочему давлению;
• по температурному режиму;
• по перемещаемой среде: водные, газовые, паровые, для нефтепродуктов, для агрессивных веществ.

Где применяются компенсаторы. Их преимущества.

Компенсирующие устройства сильфонного типа широко применяют в различных областях. К ним можно отнести:

• системы отопления домов и промышленных площадей;
• предприятия нефтяной и газовой промышленности;
• объекты ВПК
• химическое, энергетическое и пищевое производства;
• объекты автомобильной отрасли;
• заводы по выпуску криогенной техники.

К преимуществам этих устройств относят:

• высокую надежность;
• долговечность;
• легкость обслуживания и монтажа;
• небольшие размеры;
• различные конфигурации
• возможность изготовления по персональному заказу.

Сильфонные компенсаторы — что это такое?

На сегодняшний день сильфонные компенсаторы эксплуатируются в различных областях человеческой деятельности. Среди основных таких отраслей можно отметить:

• энергетическая отрасль;
• металлургическая сфера;
• нефтеперерабатывающие производства;
• а также коммунальное хозяйство.

Такие приспособления являются очень важными комплектующими элементами различных коммуникаций и используются практически везде, где необходимо компенсировать температурное расширение трубопровода. Наименьшим коэффициентом температурного расширения обладают стальные трубы, а наибольшим — полиэтиленовые изделия. Компенсатор для полиэтиленовых труб является необходимой мерой для исключения деформации. Стоит отметить, что сильфонные компенсаторы для полиэтиленовых труб стыкуются с коммуникацией посредством фланцев. Помимо основной своей задачи, сильфонные компенсаторы выполняют ещё несколько важных функций:

• защита трубопровода от механических повреждений, которые могут привести к деформации труб и их разрушению;
• компенсирование недочётов, которые могли быть во время прокладки коммуникации. Как правило, вследствие таких монтажных ошибок, отдельные участки трубопровода располагаются не на одной линии с другими участками коммуникации;

• гашение вибраций, которые возникают в коммуникации при передвижении по ней рабочей среды. А также стоит отметить, что вибрации в системе образуются не только от передвижения среды по трубам, но и от работы различного оборудования;
• обеспечение нужного показателя герметичности в транспортных трубопроводных конструкциях.

Сильфонные компенсаторы — универсальные устройства и могут выполнять несколько функций одновременно

Особенности работы и область применения

Сильфонные компенсаторы в процессе использования могут деформироваться. Существует несколько наиболее частых видов деформации:

Областей, в которых востребованы сильфонные компенсаторы, довольно много, и главными сферами для их применения являются:

• системы отопления в различных производственных помещениях, а также жилых домах;
• объекты, связанные с газо- или нефтедобывающими отраслями;
• всевозможные сферы строительства;
• промышленность, в частности химическая, пищевая и энергетическая;
• заводы и различные фабрики, производящие автомобили и другие сложные конструкции;
• атомная сфера, а также криогенная техника;
• комплексы военной промышленности.

Как грамотно выбрать приспособление

Чтобы узнать, какой компенсирующий элемент лучше установить на полипропилен, необходимо детально разобраться в устройстве данных приспособлений.

Полипропиленовый (ПП) трубопровод устанавливают очень часто. С его помощью обустраивают подачу горячей воды, где температура поднимается почти до ста градусов. Полипропилен во время использования проявил целый ряд характеристик, благодаря которым он идеально подходит для водопроводных систем и отопления. Он не боится влияния агрессивной химической среды, имеет небольшой вес и является достаточно прочным.

По этой причине на участках протяженностью более десяти метров рекомендуют установить гибкие компенсаторы. Они дают возможность снизить расширение от теплового воздействия.

Чтобы его правильно выбрать и установить, необходимо учесть диаметр. Он должен совпадать с диаметром самого трубопровода. Чаще всего диаметр, которые имеет компенсационный элемент, составляет от 20 до 40 мм. Для дома и квартиры достаточно будет устройства на 20 миллиметров.

Что касается производителя, то предпочтение лучше отдать известным мировым брендам. Они представляют товары для полипропиленовых сетей, отличающиеся высоким качеством, которые успешно применяют во многих сферах.

Очистка и обезжиривание поверхности трубопровода

Для обеспечения надежного соединения и герметичности установленных сильфонных компенсаторов необходимо предварительно провести очистку и обезжиривание поверхности трубопровода. Это позволит удалить загрязнения, жировые отложения и другие примеси, которые могут негативно повлиять на качество монтажа и долговечность компенсаторов.

Для очистки и обезжиривания поверхности трубопровода можно использовать следующие методы:

1. Механическая очистка: с помощью стальной щетки или абразивного материала необходимо удалить ржавчину, старую краску, растительные и животные отложения. При этом необходимо быть осторожным, чтобы не повредить поверхность трубы.
2. Химическая очистка: для удаления жиров и других органических засорений можно использовать специальные растворители или обезжириватели. Их следует нанести на поверхность трубы и оставить на некоторое время, затем удалить загрязнения с помощью мягкой тряпки или губки. При использовании химических средств необходимо соблюдать меры безопасности и следовать инструкциям производителя.
3. Механическая и химическая очистка в комбинации: при наличии сложных загрязнений можно сочетать оба метода очистки. Сначала провести механическую очистку, а затем применить химическое средство для удаления остаточных примесей.

После проведения очистки и обезжиривания поверхность трубы следует тщательно промыть чистой водой, чтобы удалить остатки растворителей или химических средств. Затем поверхность должна быть полностью высушена перед продолжением монтажа сильфонных компенсаторов.

Конструкция сильфонных компенсаторов

Сильфонные компенсаторы имеют малые габариты, могут устанавливаться в любом месте трубопровода при любом способе его прокладки, не требуют строительства специальных камер и обслуживания в течение всего срока эксплуатации. Срок их службы, как правило, соответствует сроку службы трубопроводов. Применение сильфонных компенсаторов обеспечивает надежную и эффективную защиту трубопроводов от статических и динамических нагрузок, возникающих при деформациях, вибрации и гидроударе. Благодаря использованию при изготовлении сильфонов высококачественных нержавеющих сталей, сильфонные компенсаторы способны работать в самых жестких условиях с температурами рабочих сред от «абсолютного нуля» до 1000°С и воспринимать рабочие давления от вакуума до 100 атм., в зависимости от конструкции и условий работы.

В зависимости от назначения и условий применения используются различные конструктивные исполнения компенсаторов, представляющие собой различные комбинации сильфонов, присоединительной и ограничительной арматуры, направляющих патрубков и защитных кожухов.

Основной частью сильфонного компенсатора является сильфон – упругая гофрированная металлическая оболочка, обладающая способностью растягиваться, изгибаться либо сдвигаться под действием перепада температур, давления и другого рода изменений. Между собой они различаются по таким параметрам как размеры, давление и типы смещений в трубе (осевые, сдвиговые и угловые). На основании данного критерия компенсаторы выделяют осевые, сдвиговые, угловые (поворотные) и универсальные.

Сильфоны современных компенсаторов состоят из нескольких тонких слоев нержавеющей стали, которые формируются при помощи гидравлической или обычной прессовки. Многослойные компенсаторы нейтрализуют воздействие высокого давления и различного рода вибраций, не вызывая при этом реакционных сил, которые в свою очередь провоцируются деформацией).

СКУ (СКФ) предназначены для компенсации температурных изменений длины трубопровода, снятия вибрационных нагрузок, герметизации трубопроводов, предотвращения разрушения и деформациитрубопроводов. Для сильфонных узлов возможна подземная безканальная укладка, изоляция сильфонных устройств СКУ (СКФ). Основным элементом компенсационного устройства является осевой сильфонный компенсатор, установленный в защитный кожух, который обеспечивает защиту сильфона от поперечных усилий, изгибающих и крутящих моментов, а также от механических повреждений и попадания грунта между гофрами. Компенсационные сильфонные устройства имеют малые габариты, могут устанавливаться в любом месте трубопровода при любом способе его прокладки, не требуют строительства специальных камер и обслуживания в течении всего срока эксплуатации. Срок их службы, как правило, соответствует сроку службы трубопроводов. Применение СКУ (СКФ) обеспечивает надежную и эффективную защиту трубопроводов от статических и динамических нагрузок, возникающих при деформациях, вибрации и гидроударах. Благодаря использованию при изготовлении сильфонных узлов из высококачественной нержавеющей стали, СКУ (СКФ) способны работать в самых жестких условиях.

Основные правила и рекомендации по эксплуатации сильфонных компенсаторов

Для обеспечения долговечной и безопасной работы сильфонных компенсаторов необходимо соблюдать ряд правил и рекомендаций. Это поможет предотвратить возможные поломки и увеличить срок службы компенсаторов.

1. Не превышайте рабочее давление

Сильфонные компенсаторы имеют определенное рабочее давление, которое необходимо учитывать при эксплуатации. При превышении этого давления компенсаторы могут выйти из строя или возникнуть утечки. Убедитесь, что рабочее давление системы не превышает максимальное давление, указанное для конкретных компенсаторов, и в случае необходимости установите защитные устройства, например, предохранительные клапаны.

2. Корректно устанавливайте компенсаторы

При монтаже сильфонных компенсаторов необходимо следить за правильным положением компенсатора относительно трубопровода, взаимной ориентацией фланцев, а также обеспечить правильную установку и затяжку болтов крепления. При несоблюдении этих правил может возникнуть неплотность соединения и утечки.

3. Избегайте избыточных нагрузок и напряжений

Сильфонные компенсаторы предназначены для компенсации расширения или сжатия трубопроводов, поэтому не следует применять избыточные нагрузки или напряжения на компенсаторы. Подбирайте компенсаторы с учетом тепловых расширений и движений трубопроводов, чтобы избежать нарушения их работоспособности.

4. Регулярно проводите визуальный осмотр

Следите за состоянием сильфонных компенсаторов и регулярно проводите визуальный осмотр

Обратите внимание на наличие внешних повреждений, коррозии или протечек. При обнаружении каких-либо проблем необходимо принять меры по их устранению или замене компенсатора

5. Соблюдайте предупреждения и рекомендации производителя

Каждый производитель может иметь свои особенности и рекомендации по эксплуатации сильфонных компенсаторов

Важно ознакомиться с инструкциями и руководствами, предоставленными производителем, и следовать их рекомендациям

Также, обратите внимание на предупреждения и ограничения, указанные на маркировке компенсатора

6. Обратитесь к профессионалам при необходимости

В случае возникновения серьезных проблем с сильфонными компенсаторами или при необходимости их замены, рекомендуется обратиться к профессионалам. Они могут предоставить квалифицированную помощь и гарантировать корректную установку и эксплуатацию компенсаторов.

Условия эксплуатации

Компенсаторы для полипропиленовых трубопроводов используются в основном в установках горячего водоснабжения. И потому температура теплоносителя не должна быть больше +90ºС, при этом максимальное давление в трубопроводе может составлять до 10 атмосфер.

Компенсаторы в принципе нельзя применять при строительстве в регионах, где наружная температура опускается ниже -40ºС. Также их не рекомендуют использовать в сейсмоактивных районах, если возможная сейсмическая активность может превышать 9 баллов.

Установка компенсаторов возможна лишь на прямолинейных участках магистрали. При этом полипропиленовые трубы имеют свойство от повышения коэффициента линейного расширения удлиняться и провисать. И потому для магистралей длиной более 10 метров рационально использовать гибкие компенсаторы. То есть предварительно произвести расчет длины магистрали. Его конструкция позволяет быстро и без хлопот вмонтировать такое устройство в водопроводную систему.

Когда выполняется монтаж, и в самом процессе эксплуатации, необходимо не допускать затопления компенсаторов грунтовыми водами. Сами же приспособления нельзя нагружать массой труб, механизмов и разных конструкций.

Виды и отличия

По способу применения и назначению работы компенсаторы подразделяют на такие виды:

1. Фланцевые сильфонные. Резина, из которой изготовлен этот вид компенсаторов, позволяет погашать ударные волны, спровоцированные увеличением давления в трубопроводах. Также могут нивелировать неточность в уровне оси трубы.
2. П-образные. Их применяют в массивных водопроводах с широкими диапазонами давления и температур. П- образные компенсаторы изготавливают из одной гнутой трубы или же из сварных труб с применением гнутых отводов. П-образные устройства не экономичны и требуют больших затрат финансов и пространства;
3. Гибкие изделия в виде петли, предназначенные для полипропиленовых труб.
4. Осевые сильфонные компенсаторы, представлены марками ОПН и КСО. Имеют направляющие крепежи, которые существенно облегчают монтаж. Отличаются малыми габаритами, нежели п- образные компенсаторы.
5. Сдвиговые марки КСС. Они выполнены из двух гофр, соединенных специальной арматурой. Также компенсируют движение по двум направлениям относительно главной оси.
6. Универсальные. Используются при любом рабочем ходе – будь то осевой, поперечный или же угловой; Заменяют сильфонные компенсаторы там, где их использование невозможно.
7. Поворотные. Устраняют расширение трубы в месте её поворота, задают необходимый угол. Широкое применение нашли в прокладке магистралей, где запланированы повороты на 90 градусов.

Подбор и подготовительные работы

В том случае, если подбираются компенсаторы для полипропиленовых труб, необходимо учитывать диаметры обоих элементов. Они должны совпадать. В большинстве случаев используют диаметр, колеблющийся от 2 до 4 сантиметров.

Сильфонный осевой компенсатор

Для трубопровода в жилых зданиях рекомендуется использовать приспособления в 2 сантиметра диаметром. Одни из самых известных производителей компенсаторов – фирмы Kayse и Kompencator PPHV. Они уже долгое время занимают лидирующие роли на рынке трубопроводной продукции и прославились своим качеством.

Подбирая компенсаторы, проводят расчет 3 важных параметров: Диаметр (Ду), Давление (Ру), а также максимальную компенсирующую способность в миллиметрах. Скользящие опоры должны иметь охватывающие свойства, например хомуты, рамочные опоры и т.п., также желательно отсутствие больших сил трения. Рационально применять фторопластовые прокладки. Они обеспечивают отсутствие заклиниваний и перекосов при разнонаправленном движении труб.

Перед установкой компенсатора, нужно произвести расчет возможных влияющих сил, таких как сила трения, коэффициент упругости сильфонов и др. Первоочередной задачей является монтаж опоры, которая будет воспринимать давление от компенсатора. В тех местах, где трубы соединяются с агрегатами, такими как насосы, компрессоры, установка опор также предпочтительна.

Функции сильфонных компенсаторов.

Данные изделия предназначены решать следующие задачи:

• устранение деформации трубы при температурном расширении;

• защита трубопровода от механических повреждений;

• компенсирование монтажных нюансов и недочетов, допущенных при устройстве трубопроводной системы;

• гашения вибраций, возникающих при движении среды в системе и от работы присоединенного оборудования;

• возможность применения компенсаторов в качестве соединительного элемента труб разного сечения;

• компенсация геометрических изменений конструкций в случае проседания грунта;

• обеспечение требуемых параметров герметичности в   трубопроводных магистралях.

Конструкция сильфонного компенсатора.

Самая главная часть такого компенсатора – это сильфон (сильфоннаягофротруба). В основном сильфон изготавливается из нержавеющей стали с повышенными прочностными характеристиками. Вспомогательные элементы сильфонных компенсаторов выпускают из углеродистой стали.

Сильфон на производстве изготавливают в два этапа. Сначала из тонкостенного листового проката методом сваривания продольным швом изготавливают цилиндр. Далее на цилиндре формируется гофрированная поверхность.Стенки самого сильфона, ради максимальной гибкости, изготавливают многослойными. В результате такого процессасильфонотличнопротивостоит высокому давлению, не теряя гибкости.

Типы сильфонных компенсаторов.

Существует несколько разновидностей сильфонных компенсаторов, используемых для монтажа на трубопроводах в зависимости от стабилизируемой нагрузки. Сильфонные компенсаторы бывают следующих видов:

Осевой тип.

Осевые компенсаторы устанавливаются на прямых участках трубопроводной магистрали между статичными опорами. Осевые сильфонные компенсаторы используются для стабилизации осевых деформаций.Такие компенсаторы позволяют стабилизировать нагрузки в осевом направлении.

Наиболее распространенный тип осевых изделий, применяемый для стыковки труб с помощью фланцев. Они позволяют создать разъемное соединение. Компенсаторы этого типа отличаются высокой термоустойчивостью, надежностью и сопротивляемостью к статическим и динамическим нагрузкам. Также есть и осевые компенсаторы с приварным способом присоединения к трубопроводу.

Угловой тип.

Сильфонныекомпенсаторы углового типамонтируют на поворотах трубопроводов. Угловые компенсаторы имеют разный угол и позволяют скомпенсировать усилия среды, возникающие на угловом участке трубопровода. Они оснащаются особым шарнирным элементом, который и задает характер перемещения компенсатора. Также данная конструкция защищает сильфон от скручивания.

Угловые сильфонные компенсаторы способны передвигаться лишь в одной плоскости (без осевых изгибов).

Карданный тип.

Свойство карданныхсильфонных компенсаторов– это способность перемещаться в разных плоскостях, благодаря наличию двух шарнирных элементов. Такая конструкция позволяет изделию также перемещаться в осевом направлении.

Сдвиговый тип.

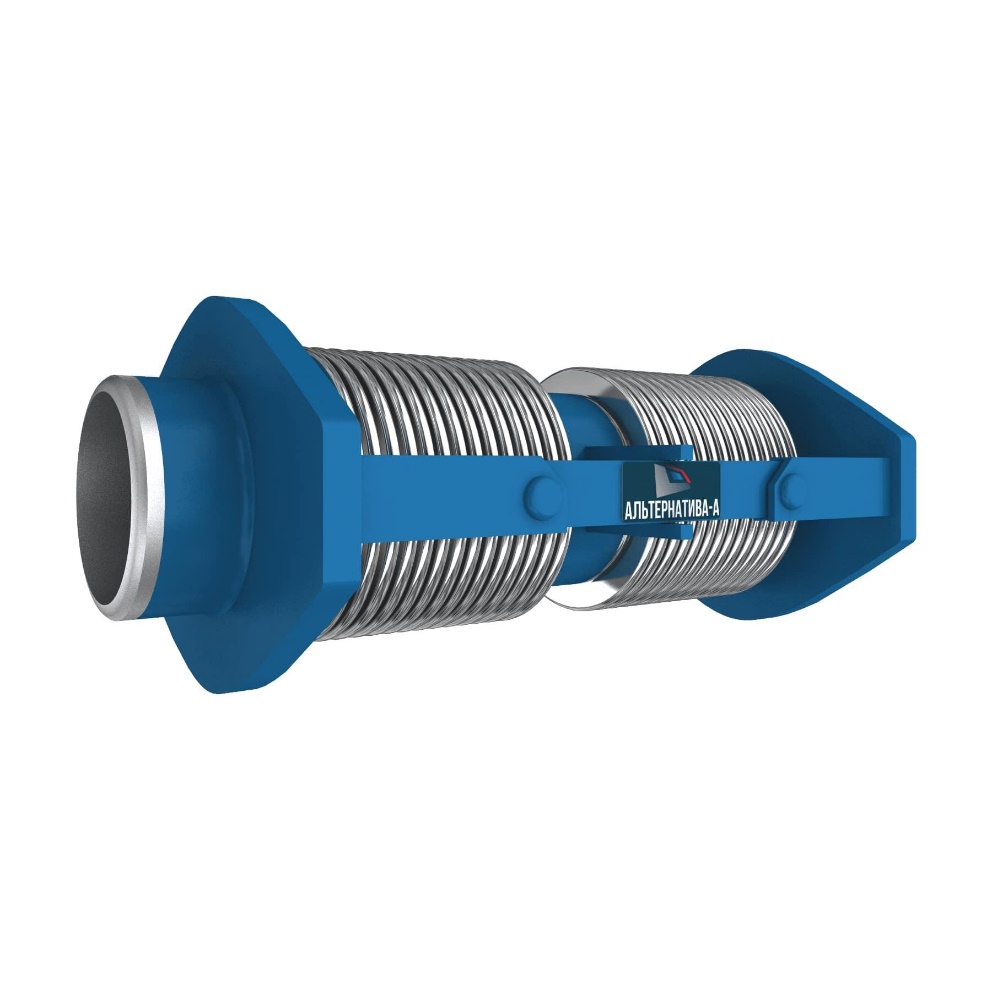

Сильфонныекомпенсаторы сдвиговыемонтируют в местах появления усилий, которые способны привести к взаимному сдвигу отдельных частей трубопровода. Например, такие места присутствуют на входе трубопроводной системы в дом. При монтаже на подобных участках трубопроводасдвиговый компенсатор защищает коммуникации от деформации и возможных аварий.

Также эти изделия применяют для нивелирования монтажных ошибок, возникших при прокладке трубопроводной системы. Сильфонные компенсаторы сдвигового типа имеют в своей конструкции два сильфона.Из-за этой особенности конструкции ихещё называют двухсекционными компенсаторами.

Стартовый тип.

Стартовый сильфонный компенсатор, обладает защитным кожухом из двух частей. Такая модель стабилизирует температурные изменения подобно осевым компенсаторам.

Плюсы сильфонного компенсатора: практичность, надежность, небольшие размеры, высокая компенсационная способность и простота монтажа. Сильфонные компенсаторы расчитаны на эксплуатацию при больших нагрузках и предназначены для трубопроводных систем со сложной планировкой.

Полипропиленовые трубы Valtec. Общая информация

Технические характеристики труб ПП

С года основания компания Валтек завоевано значительное место на мировом рынке. Ее спецификацией является большой сантехнических устройств для водопроводов, отопительных и сточных сетей. В 2010 году они начали производство ПП труб.

Существуют однослойные и многослойные ПП трубопроводы.

Для армирования многослойных труб используется алюминий. Благодаря армированию обеспечивается полная защита от проникновения воздуха, чем снижаются риски возникновения коррозийных образований во внутренней системе приборов отопления.

Для производства труб ПП используется очень прочный полипропилен класса PPR-100. Такие изделия используют в отопительных и водопроводных системах, на промышленных предприятиях. Они способны эксплуатироваться при температурах до +90С. Компанией производится продукция по ГОСТ. Благодаря применению модифицированного полимера PP-R третьего типа обеспечивается значительная стойкость изделий к температурным колебаниям и давлению сети.

Данные трубы обладают долговечностью, эксплуатационный срок достигает пятидесяти лет. Фирмой Валтек предоставляется 7-летний гарантийный срок на свои продукты.

В ассортименте имеется наличие цельных изделий, используемые для холодного водоснабжения и низкотемпературных систем. Монтаж проводится способом контактного сваривания с использованием соединительных элементов (фитинги), специальных для труб производства Валтек, ведь качество любых систем может быть достигнуто только соответствием всех элементов.

ПП трубы Valtec выпускаются на рынок специальными четырех метровыми тубами. На которых указывается все технические характеристики.

Плюсы

К многочисленным преимуществам полипропиленовых изделий относятся:

• Как сказано выше данные трубы обладают долговечностью; • Стойкость к агрессивной среде и химическим веществам, коррозии; • Полипропилен обладает стойкостью к грибковым образованиям, плесени, а также к ультрафиолету; • Гладкость внутренних стенок, что препятствует образованию различного рода отложений; • Полипропилен является экологически чистым материалом, не изменяет свойств воды, чем является идеальным вариантом при устройстве питьевого водоснабжения; • Маленький вес, что является большим плюсом при транспортировке и монтаже; • Многофункциональное использование.

Минусы

Одним из недостатков полипропиленового материала наличие большого коэффициента теплового расширения.

Так если происходит превышение допустимого температурного значения даже на один градус, трубы начинают увеличиваться в длину.

Хотя на сегодняшний день эта проблема решается армированием. Для избежания деформационных изменений конструкция полипропиленовых изделий усиливается каркасом, придающим жесткость и не позволяющий трубе гнуться.

https://youtube.com/watch?v=BsKzDC0kpvE

Основное предназначение и виды сильфонов

Наиболее часто сильфонные компенсаторы применяются для следующих целей:

• компенсация температурных расширений;
• объединение отдельных отрезков системы, в которых располагаются насосы; подключение к трубопроводной системе дополнительных агрегатов. Это могут быть турбины, насосы, компрессоры и множество других приспособлений;
• предотвращение деформации и всевозможных нежелательных перегрузок.

Арматура, из которой изготовлен сам компенсатор, бывает двух видов: ограничительная и присоединительная. Ее конструкция может иметь ряд отличий – всё зависит от конкретного случая и требуемых свойств. Сильфонные компенсаторы также отличаются в зависимости от типа соединительной арматуры, и могут быть: приварными или фланцевыми. В приварных имеются специальные точки, в которых производится стыковка с трубопроводом.

В отдельных модификациях могут присутствовать различные подвижные элементы и шарниры – кожухи, вставки и другие дополнительные части конструкции. Такой вид компенсатора позволяет, даже при условии воздействия регулярных нагрузок, создавать целостные герметичные соединения, которые будут пропускать через себя газ, пар или жидкость без потерь.

При выборе сильфонных компенсаторов, чаще всего принимают во внимание такие критерии, как:

• форма;
• величина;
• показатель максимального уровня давления.

Исходя из перечисленных особенностей, сильфонные компенсаторы могут разделяться на несколько типов, а именно:

осевой – применяется для компенсации при линейных изменениях длины трубопровода, которые образуются в результате резких перепадов температур. Бывают двух- и односекционные;

• сдвиговой – получают путем соединения ограничительной арматуры с обычным компенсатором. Заканчивается он патрубками или же фланцами. Кроме этого, такой компенсатор оснащается защитными кожухами и направляющими патрубками. Он способен выполнять свои задачи даже при установке перпендикулярно по отношению к оси трубопровода, при сдвинутых соединяемых конструкциях;
• угловой – имеет в своем составе ограничительную арматуру, которая представлена в виде одноплоскостных шарниров. Такая модель устроена практически идентично сдвиговому и может функционировать в случае воздействия угловых усилий на соединяемые конструкции;
• универсальный – используется при появляющихся в процессе работы вибрациях и успешно гасит их. Кроме того, он позволяет компенсировать сдвиговые, угловые и осевые перемещения, а также способен снизить уровень шума, создаваемого при эксплуатации трубопровода.

Регулировка положения и натяжение компенсаторов

Правильная регулировка положения и натяжения компенсаторов является важным этапом процесса их монтажа. Неправильная установка может привести к их деформации, повреждению или неработоспособности.

Для регулировки положения компенсаторов необходимо выполнить следующие шаги:

1. Определить оптимальное положение компенсаторов с учетом требуемой гидродинамической свободы и уровня шума.
2. Осуществить монтаж компенсаторов в определенных местах трубопровода, следуя рекомендациям производителя.
3. Проверить положение компенсаторов и их свободу движения, убедиться в отсутствии перекосов и деформаций.

При регулировке натяжения следует придерживаться следующих правил:

• Не допускайте перетяжки компенсаторов, так как это может привести к их повреждению или потере работоспособности.
• Установите рекомендуемый производителем натяжной зазор с помощью специального ключа или инструментов, предоставляемых в комплекте с компенсатором.
• Следите за равномерностью натяжения на всех элементах компенсатора.

Важно отметить, что натяжение компенсаторов должно быть достаточным для компенсации тепловых деформаций и гидростатического давления в трубопроводе, но не должно быть излишним. После регулировки необходимо проверить работоспособность компенсаторов и убедиться в отсутствии неправильных или ограниченных движений

После регулировки необходимо проверить работоспособность компенсаторов и убедиться в отсутствии неправильных или ограниченных движений.

Ошибки при регулировке	Причины	Рекомендации
Перетяжка компенсатора	Неправильная установка натяжного зазора	Повторить регулировку натяжения согласно рекомендациям производителя
Недостаточное натяжение компенсатора	Неправильная установка натяжного зазора	Увеличить натяжение компенсатора согласно рекомендациям производителя
Ограниченное движение компенсатора	Неправильное положение или установка компенсатора	Проверить положение и свободу движения компенсатора, при необходимости, повторить регулировку

Классификация компенсаторов

Существует три типа деформации трубопровода, с которой борется наш сильфон:

сжатие и растяжение;

изгиб;

смещение оси.

Соответственно одна из градаций сильфонных компенсаторов проводится по принципу работы с каким-то видом деформации трубопровода.

Осевые сильфонные компенсаторы, предназначены для компенсации температурных расширений трубопровода возникающем при движении теплоносителя по нему, за счет движения сильфона в осевом направлении. Применяют осевые компенсаторы в трубопроводных системах большой длины и малой длины, во всех сферах промышленности. Можно с уверенностью сказать, что это самые популярные и часто используемые компенсаторы. Они просты, надежны в работе и не нуждаются в обслуживании.

Угловые сильфонные компенсаторы за счет изгиба оси сильфона по дуге, смещают оси патрубков под углом в одной плоскости. Данные компенсаторы устанавливаются на трубопроводах, которые имеют колена в разных плоскостях. Угловые компенсаторы позваляют стабилизировать работу всей системы, устраняя опасные деформации.

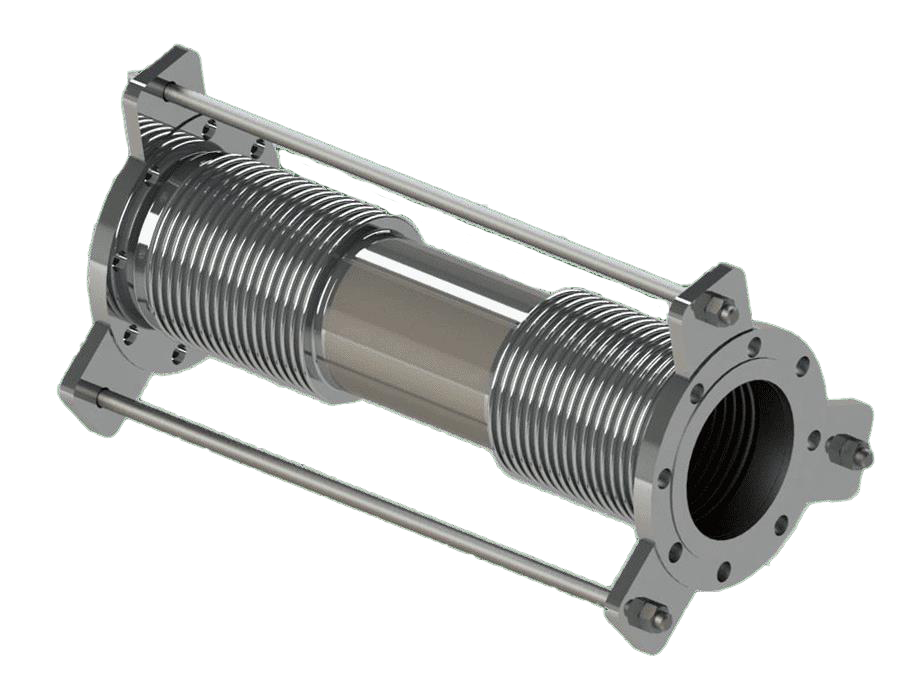

Сдвиговые сильфонные компенсаторы используют деформацию сильфона, за счет которой появляется возможность смещать патрубки в различных плоскостях при параллельности их осей. Сдвиговые компенсаторы используются на длинных участках трубопроводов, где небольшая несоосность трубы появляется в следствие наличия большого количества элементов, а так же невозможности проведения идеального монтажа.

Существуют так же сильфонные компенсаторы предназначенные для комбинированных видов деформации: сдвигово-осевые, поворотно-осевые, универсальные.

Встречаются и другие виды сильфонных компенсаторов, например, стартовые.

Стартовые сильфонные компенсаторы, предназначены для ввода в эксплуатацию нового трубопровода. Для компенсации температурных деформаций при заполнении теплоносителем труб в процессе ввода трубопроводной сети в эксплуатацию. Стартовые компенсаторы срабатывают всего один раз, после чего становятся элементом трубы.

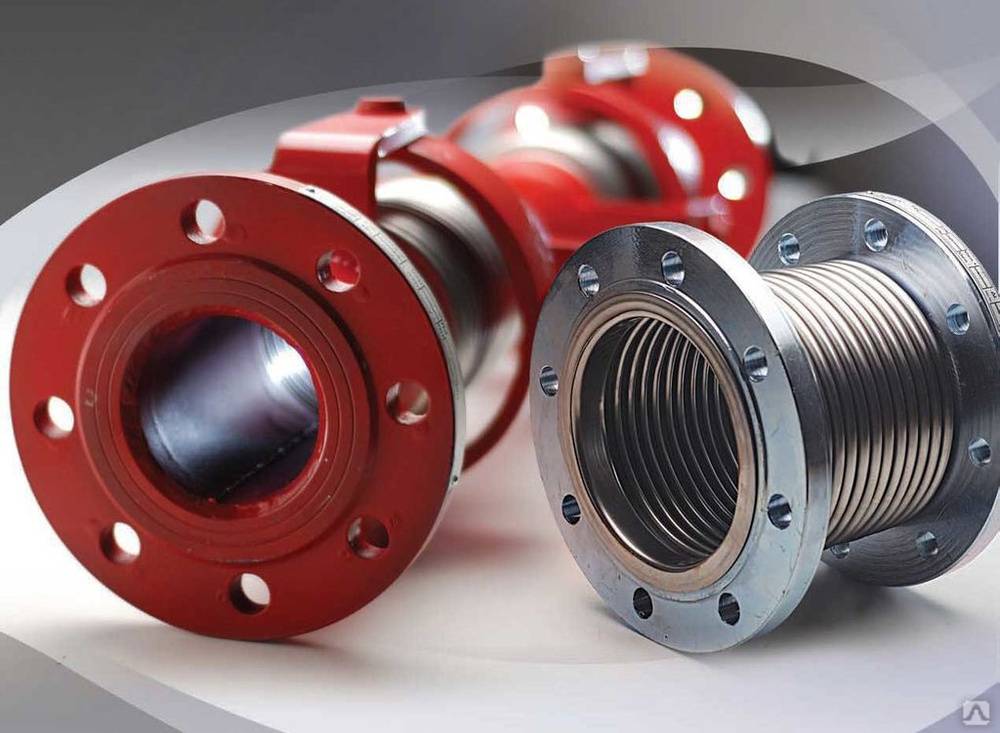

Основным элементом стартового компенсатора является сильфон, установленный внутри двух защитных кожухов. При поступлении горячего теплоносителя в трубу, сильфон сжимается, компенсируя деформацию системы. Полностью сработав, сильфонный компенсатор исключается из сети, для чего его кожухи свариваются между собой. По своему виду стартовый сильфонный компенсатор напоминает обычный осевой, самый простой КСО. Однако в осевом компенсаторе заложен куда больший запас хода.

Встречаются и другие виды сильфонных устройств:

• Разгруженные сильфонные компенсаторы предназначены для компенсационной работы на отводе труб без передачи сил реакции от повышенного или пониженного давления на прилегающие фиксированные опоры.
• Неразгруженные сильфонные компенсаторы, соответственно, дают нагрузку на опоры.

Компенсация температурных деформаций для труб в ППУ-изоляции

В последние годы в России для бесканальной прокладки теплопроводов стали широко применяться стальные трубы с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке по ГОСТ 30732.

В Западной Европе и в некоторых регионах России для компенсации температурных деформаций теплопроводов при бесканальной прокладке не применяют осевые сильфонные компенсаторы. В этих случаях используется способ частичной разгрузки температурных деформаций теплопровода с помощью стартовых компенсаторов за счет предварительного нагрева теплопровода во время его монтажа до температуры, равной 50% от максимальной.

Суть этого способа заключается в следующем. Между двумя неподвижными опорами теплопровода устанавливается стартовый сильфонный компенсатор, после чего теплопровод заполняется теплоносителем и нагревается до температуры, равной 50% от максимальной рабочей. При этом стартовый компенсатор должен сжаться на полную величину рабочего хода. После выдержки при указанной температуре (как правило, в течение суток) кожухи стартового компенсатора завариваются между собой. После этого соединяются проводники СОДК и на стартовые компенсаторы наносится тепло-гидроизоляция. И так на всем теплопроводе между каждой парой неподвижных опор.При этом сильфон стартового компенсатора исключается из дальнейшей работы теплопровода, и теплопровод остается в эксплуатации в напряженном состоянии.Кроме того, использование предварительно нагретых во время монтажа теплопроводов имеет еще несколько неудобств:

• окончательный монтаж теплопровода (заварку кожухов всех стартовых компенсаторов и их последующую тепло-гидроизоляцию) приходится производить во время отопительного сезона;
• при выполнении ремонта теплопровода необходимо на данном участке теплотрассы заменять и стартовый сильфонный компенсатор и выполнить в дальнейшем вышеизложенные требования по его монтажу и изоляции.

Применение при бесканальной прокладке предварительно нагретых во время монтажа теплопроводов с использованием стартовых компенсаторов возможно в регионах с мягкими климатическими условиями, когда перепады температур теплоносителя относительно средней температуры незначительны и стабильны. В пиковые же режимы отопления, а также при остывании теплоносителя и его сливе, что довольно часто происходит во многих регионах России, температурные напряжения на трубопровод и неподвижные опоры резко возрастают.

Учитывая проблемы применения стартовых компенсаторов, а также особенности климатических условий регионов и соответствующие режимы отопления, при бесканальной прокладке предварительно изолированных труб уже более 15 лет применяются предварительно изолированные осевые сильфонные компенсационные устройства различных конструкций.

Здесь мы можем разместить контактную информацию о Вашей компании и ссылку на Ваш сайт
