Виды сифонов и их устройство
Разные виды этих устройств обеспечивают реализацию наиболее целесообразных и удобных схем соединения. В настоящее время изготовителями предлагаются сифоны из нержавеющей стали, чугуна, меди, латуни или полимерных материалов. Наиболее востребованными и доступными считаются разновидности из пластика. Специалисты различают следующие виды:
стандартный, совмещенный сифон с отводом, устанавливаемый под раковиной, умывальником или ванной, разновидностью которого является сифон с двумя отводами;
сифон — манжета, состоящий из резиновой муфты, плотно вставленной в канализационную трубу. В качестве водяного затвора выступает изгиб сливного шланга;
наружный сифон, обеспечивающий соединение только со стиральной машинкой;
встраиваемый сифон скрытого типа, монтаж которого производится в стене. Как правило, в комплект устройства входит декоративный элемент используемый при последующей отделке поверхности стены;
сифон с обратным клапаном, в качестве запорного устройства предотвращающего поступление сливной жидкости обратно в машинку служит пружина и пластиковый шарик имеющий полую структуру.
Преимущества и недостатки различных видов подсоединения
Совмещенные сифоны для раковины под стиральную машинку и посудомоечный агрегат довольно часто используются в том случае, если оба агрегата установлены на кухне и расположены рядом с кухонной мойкой. Такой вид не сложен в установке и удобен в работе.
Если же расстояние до мойки или водопровода не позволяет произвести монтаж сливных шлангов без существенного увеличения их длинны, используют наружный сифон. Основным недостатком подобного вида подключения является невозможность придвинуть стиральную машинку вплотную к стене, так как устройство требует определенного пространства.
Встроенные сифоны не занимают много места и отлично вписываются в любой интерьер ванной комнаты или кухни, поэтому при планировании и проведении ремонта стоит заранее определить для него место и произвести монтаж.
Сифон с обратным клапаном
Правильная установка и подключение к системе водоснабжения и канализации в не меньшей степени влияют на ее эффективную и безотказную работу, чем качество сборки, материалов и технологий. Иногда для правильной работы стирального автомата требуется установить сифон с обратным клапаном или обратный клапан в виде отдельного элемента. Главной задачей таких устройств является защита сливной системы от возврата сточной воды к насосу, баку и другим частям агрегата.
Самым простым и надежным способом в данных условиях является подключение через обратный клапан. При этом полностью устраняется сифонный эффект. При данном способе с одной стороны к обратному клапану подсоединяется сливной шланг, второй конец клапана вставляется в систему труб канализации. В такой конфигурации располагать этот узел можно как под ванной у самого пола, так и под раковину или на удобном участке стены.
При любом расположении разрыв струи обеспечивает устройство с обратным клапаном с полным устранением сифонного эффекта. Сифоны Alcaplast, производимые в Чехии, имеют сухой пружинный затвор и могут устанавливаться в любом положении, надежно защищая элементы стиральной машины и обеспечивая ее корректную работу. К несомненным достоинствам таких устройств относится не только разнообразие размеров и цветов, но и невысокая стоимость. Кроме того установить антисифон не составит труда даже человеку, не имеющему специальной подготовки. Осуществляя монтаж всех элементов сливной системы, необходимо обеспечить их доступность для ревизии и удобство для замены.
Как установить сифон
Для этого предусматривают возможность одновременного совмещения гибкого слива машинки, гофры, которая соединяется с канализационной системой и колбой сифона, а также патрубка, идущего от раковины. Такие требования предъявляют к моделям сантехнических устройств, оснащенных дополнительным отводом на патрубке (располагается выше колбы).
Процесс монтажа не занимает много времени и не требует приложения усилий: выполняется сборка основных элементов конструкции, заложенных в комплект сифона. Затем соединяют шланг слива машинки и гофру для отведения стоков в канализационную систему от раковины. При этом не используются вспомогательные материалы, резиновые уплотнители и пластиковые гайки входят в комплект.
Патрубок фиксируют на раковине металлическим винтом. После окончания сборки сифон соединяется с ним с помощью пластиковой гайки. Одновременно подключается гибкая трубка слива машинки к свободному отводу.
Пример прямого подключения слива к канализационной трубе.
Ориентиры выбора устройства
Выбрать сливную арматуру сложно только из-за малой осведомленности потенциальных покупателей с такой разновидностью оборудования. Но поправить это несложно, так как существует всего несколько его видов, что существенно упрощает задачу.
С типовыми видами сифонов, применяемых при подключении стиралок, ознакомит ролик:
К ним относятся следующие сифоны:
- наружные;
- внутренние;
- совмещенные.
Поскольку каждый из видов имеет свои преимущества и недочеты, то заинтересованному человеку стоит ознакомиться с ними подробней. Это поможет сберечь время, деньги при покупке.
Недорогие и крайне неказистые
Обычно наружные сифоны используются, если стиральную машину и ближайшую канализационную трубу разделяет довольно большое расстояние. Что дает возможность выполнить установку в удобном месте и использовать для этой цели конструктивно простые изделия, не отличающиеся компактностью, другими техническими изысками.
К недостаткам относится то, что наружные сифоны не дают возможности устанавливать имеющиеся стиральные машинки вплотную к нужным человеку стенам. Поэтому в ряде случаев недостаточная компактность также может считаться минусом.
Удобные и недешевые модели
Особенностью всех внутренних сифонов являются небольшие габариты и то, что их монтируют внутрь стены, для чего делается специальные выемки. Перечисленное позволяет устанавливать стиральные машины впритык к любой стене помещения.
Вдобавок, внутренние сифоны отличаются высокими эстетическими качествами. Их корпус утоплен в заранее сделанную полость, а внешняя часть закрывается декоративной панелью, которая может быть металлической, пластиковой. Поэтому из всей конструкции может быть виден только изогнутый под 90 °C компактный штуцер.
Недостатками внутренних сифонов является относительно сложная установка и немалая, в сравнении с другими видами, ее стоимость. Кроме того, их гораздо сложнее демонтировать, что вызывает некоторые неудобства при необходимости выполнить чистку.
Универсальный совмещенный вариант
Визуально совмещенные сифоны не отличаются от обычных за исключением всего одного момента. Это наличие в конструкции нескольких штуцеров, предназначенного для одновременного подключения сливных шлангов, принадлежащих различным объектам.
Такое изделие отличается универсальностью, поэтому используется для одновременного отвода загрязненной воды от стиральных машин, умывальников, кухонных моек, посудомоечных машин.
Как установить совмещенный сифон описано в следующем ролике, и еще в нем указаны преимущества и недостатки такого способа подключения к канализации:
Отличия по размеру и форме
Для удобства в использовании вся современная сливная арматура отличается формой и размерами. Это делается для обеспечения нужной производительности, эффективности, предотвращения засорения, легкости установки, придания достаточных эстетических качеств, решения других вопросов.
Поэтому если потенциальному покупателю при монтаже стиральной машины необходимо сэкономить место, то следует обратить внимание на плоские сифоны. Они имеют максимально компактные габариты
В результате позволяют легко разместить приобретенную стиральную машину под действующей раковиной умывальника. Что является эффективным решением, особенно в небольших ванных комнатах. Такой вид установки может стать интересным дизайнерским решением, если человек выберет сочетающийся бытовой прибор и раковину.
Приспособления с обратными клапанами
Хотя современные сифоны успешно сопротивляются засорению, образованию пробок, но бывает всякое. Поэтому покупателю стоит позаботиться о дополнительной степени защиты.
Для этих целей служит сифон для приобретенной стиральной машины со встроенным обратным клапаном. Он предназначен для решения ряда важных задач по обеспечению безопасного использования.
К которым относятся:
- Предотвращение возврата загрязненных вод при образовании пробок в канализационных трубах.
- Исключение несанкционированного слива воды во время процесса стирки.
Особенно важным является наличие указанного клапана для жителей нижних этажей домов. Так как они наиболее страдают от засоров канализационных систем.
В тоже время потенциальному покупателю такого вида сифона необходимо обратить внимание на то, что многие стиральные машины поставляются с уже оборудованными обратными клапанами. Поэтому чтобы избежать излишних трат, этот вопрос необходимо выяснить заранее
Основные функции
Каждый хозяин дома понимает, что сифон незаменим при обеспечении слива грязной воды из раковины, машинки автомата, посудомоечного оборудования и прочей бытовой техники в систему водоотвода. В этом, бесспорно, и заключается главная функция этой сантехнической детали. Однако, стоит заметить, что помимо этой, сифон успешно справляется еще с несколькими задачами.
- Грамотно смонтированный сифон становиться отличным препятствием для резких запахов, которые довольно часто проникают из водоотводной системы в кухню.
- Это устройство собрано таким образом, что в нем задерживается огромное количество разнообразного мусора, который вполне мог образовать засор в канализационной трубе. Удаление этого мусора из внутренних частей сифона не занимает много времени: для этого достаточно снять накопитель и хорошенько промыть его в специальной емкости. С засором в трубе водоотвода придется провозиться гораздо дольше.
- Отводное устройство сифона сконструировано таким образом, что занимает особое, изогнутое положение — это предусмотрено для соединения шланга слива машинки со специальным изгибом. Подключение к изгибу снимает нагрузку с помпы стиральной машинки и защищает от образования сифонного эффекта.
Ориентиры выбора устройства
Выбрать сливную арматуру сложно только из-за малой осведомленности потенциальных покупателей с такой разновидностью оборудования. Но поправить это несложно, так как существует всего несколько его видов, что существенно упрощает задачу.
С типовыми видами сифонов, применяемых при подключении стиралок, ознакомит ролик:
К ним относятся следующие сифоны:
Поскольку каждый из видов имеет свои преимущества и недочеты, то заинтересованному человеку стоит ознакомиться с ними подробней. Это поможет сберечь время, деньги при покупке.
Недорогие и крайне неказистые
Обычно наружные сифоны используются, если стиральную машину и ближайшую канализационную трубу разделяет довольно большое расстояние. Что дает возможность выполнить установку в удобном месте и использовать для этой цели конструктивно простые изделия, не отличающиеся компактностью, другими техническими изысками.
К недостаткам относится то, что наружные сифоны не дают возможности устанавливать имеющиеся стиральные машинки вплотную к нужным человеку стенам. Поэтому в ряде случаев недостаточная компактность также может считаться минусом.
Удобные и недешевые модели
Особенностью всех внутренних сифонов являются небольшие габариты и то, что их монтируют внутрь стены, для чего делается специальные выемки. Перечисленное позволяет устанавливать стиральные машины впритык к любой стене помещения.
Вдобавок, внутренние сифоны отличаются высокими эстетическими качествами. Их корпус утоплен в заранее сделанную полость, а внешняя часть закрывается декоративной панелью, которая может быть металлической, пластиковой. Поэтому из всей конструкции может быть виден только изогнутый под 90 °C компактный штуцер.
Недостатками внутренних сифонов является относительно сложная установка и немалая, в сравнении с другими видами, ее стоимость. Кроме того, их гораздо сложнее демонтировать, что вызывает некоторые неудобства при необходимости выполнить чистку.
Универсальный совмещенный вариант
Визуально совмещенные сифоны не отличаются от обычных за исключением всего одного момента. Это наличие в конструкции нескольких штуцеров, предназначенного для одновременного подключения сливных шлангов, принадлежащих различным объектам.
Такое изделие отличается универсальностью, поэтому используется для одновременного отвода загрязненной воды от стиральных машин, умывальников, кухонных моек, посудомоечных машин.
Как установить совмещенный сифон описано в следующем ролике, и еще в нем указаны преимущества и недостатки такого способа подключения к канализации:
Отличия по размеру и форме
Для удобства в использовании вся современная сливная арматура отличается формой и размерами. Это делается для обеспечения нужной производительности, эффективности, предотвращения засорения, легкости установки, придания достаточных эстетических качеств, решения других вопросов.
Поэтому если потенциальному покупателю при монтаже стиральной машины необходимо сэкономить место, то следует обратить внимание на плоские сифоны. Они имеют максимально компактные габариты. В результате позволяют легко разместить приобретенную стиральную машину под действующей раковиной умывальника
Что является эффективным решением, особенно в небольших ванных комнатах. Такой вид установки может стать интересным дизайнерским решением, если человек выберет сочетающийся бытовой прибор и раковину
В результате позволяют легко разместить приобретенную стиральную машину под действующей раковиной умывальника. Что является эффективным решением, особенно в небольших ванных комнатах. Такой вид установки может стать интересным дизайнерским решением, если человек выберет сочетающийся бытовой прибор и раковину.
Виды сифонов, предназначенных для стиральных машин
Сифон для подключения дополнительных устройств может быть следующих видов:
стандартный сифон с отводом для стиральной машины – это обычное устройство, устанавливаемое под ванной или раковиной. Помимо слива от сантехнического оборудования сифон оснащен дополнительным отводом, к которому можно подключить технику по отдельности или вместе (сифон с двумя отводами);
Устройство для подключения к канализации ванны (раковины) с отводом
сифон-манжета. Устройство состоит из резинового клапана, вставляемого в канализационную трубу. Роль гидрозатвора исполняет сливной шланг от машинки, из которого образуется перегиб;
Простейший вид сифона
специализированный наружный сифон, устанавливаемый отдельно под стиральную машину. Основным недостатком устройства являются его размеры, не позволяющие придвинуть стиральную машинку близко к стене;
Внешнее оборудование для подключения к канализации

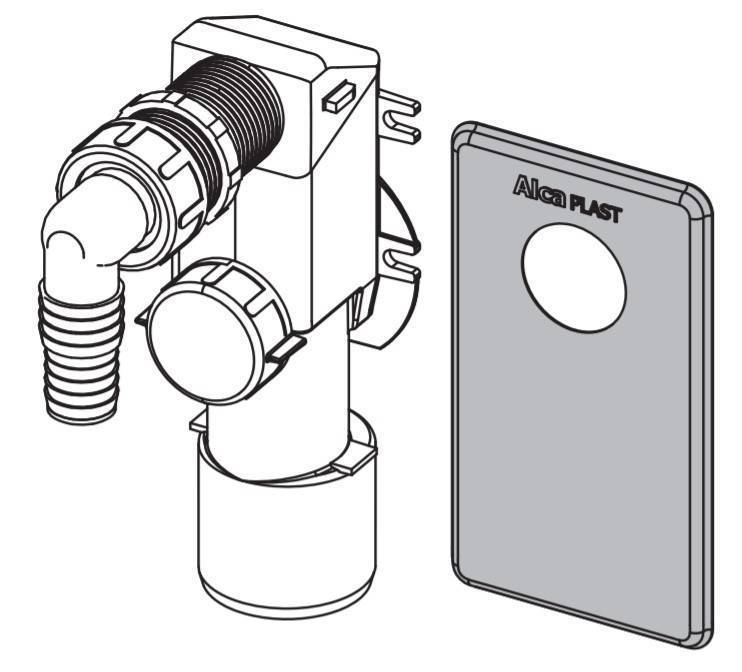

специальный внутренний или скрытый сифон. Устройство компактно и позволяет поставить оборудование вплотную к стене, так как монтируется непосредственно внутрь стены.

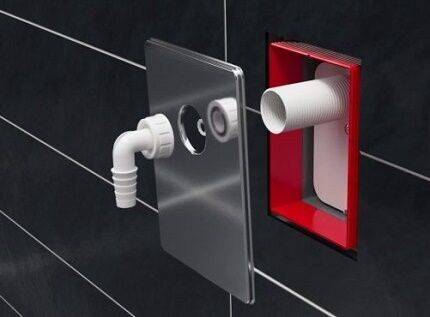

Устройство, устанавливаемое внутрь стены
Для стиральной машины оптимальным вариантом будет скрытый сифон или стандартное оборудование, оснащенное дополнительными отводами.
Новинкой среди сифонов, предназначенных для подключения дополнительного оборудования (посудомоечных и стиральных машин), стали устройства с обратным клапаном. В виде клапана чаще всего выступает пластиковый шарик, наполненный обычным воздухом.
Как работает обратный клапан, встроенный в сифон
Устройства с обратным клапаном не позволяют сливной жидкости поступать обратно в стиральную машинку, что продлевает срок службы оборудования.
Все сифоны, за исключением резиновой манжеты, могут быть изготовлены:
- из чугуна. Этот материал широко применялся ранее. В настоящее время чугунные сифоны могут быть установлены исключительно на чугунные ванны стандартных размеров, так как подогнать устройство для иного сантехнического оборудования крайне сложно;
- из меди или латуни. Сифоны, изготовленные из этих материалов долговечны, не требуют обслуживания, при необходимости легко очищаются, имеют эстетичный вид. Основной недостаток – высокая стоимость изделий;
- из пластика. Пластик является самым популярным материалом, используемым для изготовления сифонов. Широкое применение обусловлено тем, что пластиковые сифоны обладают всеми качествами металлических изделий и небольшой стоимостью.
На рисунке ниже приведены востребованные производители сифонов и примерная стоимость их продукции (на момент выпуска статьи).
Популярные производители сифонов
Наиболее популярным производителем сифонов является компания Viega. Устройства, производимые компанией, отличаются долговечностью, универсальностью и невысокой стоимостью.

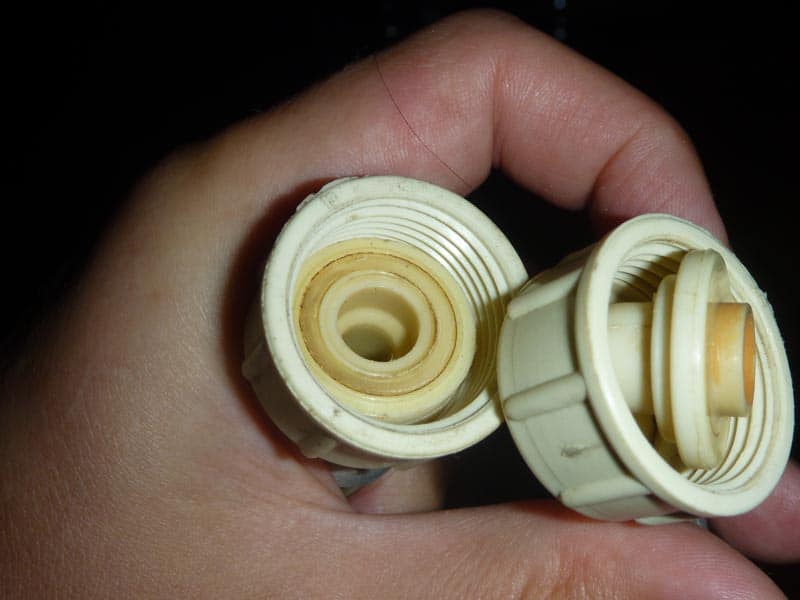

Таблица основных причин протечек заливного шланга
| Причины неисправности | Устранение |
|---|---|
| Ослабло соединение гайки шланга со штуцером агрегата, произошел износ резиновой прокладки. | Необходимо произвести подтяжку гайки или заменить прокладку на новую. |
| Поврежден шланг подачи воды, внешнее механическое воздействие или большой срок эксплуатации изделия. | Место утечки воды может быть в любом месте изделия, чаще всего это микро трещины, которые трудно сразу обнаружить. Необходимо снять изделие и тщательно проверить при хорошем освещении. В случае обнаружения утечки, не стоит ремонтировать (клеить). Лучшее решение это заменить на новый. |
Подключение сифона для стиральной машины
В документах, прилагаемых этому виду бытовой техники, обычно указывают значение давления воды приемлемое для работы стиральной машины. Во время подключения стиральной машины на высоком этаже нужно убедиться в том, что разница в высоте с накопительным баком позволит образоваться достаточному уровню давления.
Рассмотрим схематичное описание подсоединения машинки к воде и канализации (саму стиральную машины мы убрали из данной схемы):
- Полудюймовая подвод. труба.
- Машинный вентиль.
- Повод. Шланги пластиковые.
- Налив воды.
- Шланг для слива воды.
- Труба водозаборн.
- Сливной сифон.
- Труба канализации для слива воды (полутородюймовая).
Подводим воду и монтируем самонарезающие вентили
Вместе с новой стиральной машиной вы получаете и пластиковые шланги. Они нужны для того, чтобы подключить нашу бытовую технику к холодной воде и канализации. Они находятся с тыльной стороны машинки. И на конце у одного из них (того, что потоньше) находиться небольшой пластиковый кружок с резьбой. Он нужен для того, чтобы зафиксировать шланг на специальном ответвлении водопроводной трубы.
Также к машинкам обычно прилагают вентиль для подключения к трубе. С помощью него вы сможете при необходимости перекрыть поступление воды внутрь стиральной машины. Использование его очень удобно. Ведь при перекрытии воды к машинке вода в другие части квартиры продолжает поступать. Поэтому вы сможете пользоваться ей в кранах ванны и кухни, в туалете и других местах (если вода у вас проведена куда-то еще).
Если в комплекте вы не обнаружили вентиля, значит, необходимо приобрести его самостоятельно. Он продается в магазинах сантехники. Желательно, купить немецкий или итальянский вентиль. Ведь он может служить годами и даже десятилетиями. В отличии от дешевых китайских, которые могут сломаться через несколько месяцев. Неожиданная поломка вентиля, скорее всего, вызовет прорыв холодной воды. Вследствие чего вы можете затопить свою, а так же соседскую квартиру.
В некоторых случаях вы можете использовать особый самонарезающий вентиль. Такой вентиль может сделать необходимое отверстие в водопроводной трубе без перекрытия в ней воды. Такие вентили имеют особую маркировку цветом. А так же нарезную резьбу для подключения наливного шланга машинки.
Использование данных вентилей приемлемо в том случае, если далее по трубе нет различных приборов для забора воды. Ведь им может понадобиться довольно большое давление. А вмонтированный самонарезающий вентиль может это давление существенно ослабить.
Монтаж вентиля самонарезающего
Далее мы разберем, как происходит монтаж этого замечательного предмета:
- Вначале необходимо прикрутить к поверхности стены пластину для установки хомутика.
- Затем на нее размещают накладную деталь с резиновой прокладкой. После этого нужно проверить, верно ли она зафиксирована. И после этого ее можно прикрутить.
- Далее необходимо повернуть вентиль так, чтобы он оказался в закрытом положении (положение в котором вода не должна поступать). Затем его вкручивают в накладку. В той части вентиля, которая проникнет в водопроводную трубу, находится специальная режущая поверхность. За счет которой и будет создано необходимо отверстие.
- После того, как вентиль проник в трубу на необходимую глубину, нужно будет закрутить контрольную гайку при помощи ключа нужного диаметра. Затем на ответвление с резьбой можно накрутить конец наливного шланга стиральной машинки.
Перед первым включением бытовой техники не забудьте привести перекрывающий вентиль в открытое положение. Это обеспечит подачу воды в машинку.
Сифон: назначение и принцип работы
Сифон — сантехническое изделие, часть системы для отвода сточных вод в канализацию. Обеспечивает изоляцию от проникновения неприятных запахов и газов из канализации в квартиру. Конструктивно может выполняться в виде трубы изогнутой формы U- или S-образно располагаясь в горизонтальной плоскости.
За счет перепада высот и согласно принципа сообщающихся сосудов обеспечивается удержание определенного количества жидкости и твёрдых тяжелых частиц.
Схема сифона
Виды сифонов
По виду условно можно разделить сифоны на:
- Внутренние — монтируются в тумбочке под мойкой или под раковиной.
- Наружные — обычно имеют декоративную отделку и могут не прикрываться так, как их внешний вид не испортит интерьер помещения.
- Совмещенные — когда основная часть сифона монтируется в нише в стене или элементах мебели, а наружу выводится только часть для подключения сливного шланга от стиральной машины.
Также различают сифоны и по материалу:
Пластиковые модели сейчас наиболее распространены.
Плюсы:
- легки и удобны в монтаже;
- их резиновые уплотнители не дают воде протекать;
- пластиковые резьбы легко затягиваются от руки и практически не закисают.
Недостатком является то, что со временем они могут растрескиваться и при очередной чистке вы можете просто не собрать сифон обратно.
Металлические сифоны часто изготавливают из латуни или других металлов.
Плюсы:
- они долговечны;
- при правильном монтаже и обслуживании — это практически вечная деталь канализации.
Недостатки:
- они больше весят;
- при отсутствии слесарных навыков есть риск перетянуть резьбу при затяжке или неправильно обеспечить герметизацию;
- при неправильном монтаже возможно его дальнейшее окисление и заклинивание. В результате вы не сможете его разобрать без повреждений;
- существенно более высокая стоимость, чем у пластиковых моделей.
Для чего нужен обратный клапан
Отдельные варианты сифонов оснащаются обратным клапаном. Это простое устройство представляет собой поплавок, расположенный на поворотном соединении двух труб, смысл заключается в том, что, когда вода поступает из водоприемника (стиральной машины, мойки, унитаза и прочего) в канализацию клапан открывается и вода уходит в канализацию. Если по какой-то причине вода из канализации течет в обратном направлении, то есть в квартиру, клапан закрывается и не даёт ей ходу.
Это и есть его основное предназначение. Особенно актуальна такая проблема для жителей нижних этажей многоквартирных домов — если засорится канализация к ним потекут сточные воды от всех жителей вышестоящих квартир.
Советы по выбору сифона для стиральной машины
Выбор сифона для стиральной машины зависит от её расположения. Если у вас стиральная машина стоит отдельно, например, в ванной комнате или на кухне вдали от мойки, то уместно использовать встраиваемые сифоны. В таком случае трубопроводы или их часть прокладывают в стене или за облицовочными материалами, что актуально при отделке стен вагонкой, пластиком или гипсокартоном.
Совет! Если у вас нет возможности переделать коммуникации и подключить стиральную машину стационарно, то обратите внимание, что в комплекте со стиральной машиной есть специальный держатель для сливного шланга. Он нужен чтобы закрепить её на раковине, ванной или унитазе, а её конструкция обеспечивает перегиб шланга имитируя сифон
Также с помощью этой детали можно ввести и закрепить шланг в канализационной трубе.
Если стены из бетона и отделаны кафелем или обоями тогда разумнее прокладывать коммуникации наружным способом. В этом случае самым практичным решением будет установка сифона для раковины с отводом для подключения стиральной машины. Так вы получите водоприемник с минимальными переделками канализационного трубопровода, а значит это и самый дешевый вариант.
Установка встраиваемого сифона в бетонные стены трудозатратна и не рекомендуется, потому что в соответствии со строительными нормативами — все коммуникации должны быть доступны для обслуживания. В противном случае вам будет сложно устранить протечку труб — придется разбивать лицевую часть стены.
Но если стиральная машина удалена от точек для слива воды — придется либо прокладывать канализационную ПВХ-трубу возле плинтуса или внутри стены
В случае, когда стиральная машинка расположена на кухне в непосредственной близости с мойкой — в сливную трубу устанавливают У-образный тройник, в современных водопроводах из ПВХ это делается легко — все повороты, тройники и муфты просто стыкуются между собой и удерживаются на резинках. Тогда слив стиральной машины подключают к канализации, на конец трубы надевают резиновую уплотнительную манжету, она предотвращает протечки воды и проникновение неприятных запахов.
Подключение шланга для подачи воды
Обычно при монтаже системы водопровода, во время ремонта квартиры или дома, заранее предусматриваются места установки бытовых агрегатов, работа которых связана с использованием воды. Это прежде всего стиральные и посудомоечные машины. В этих местах опытный монтажник обязательно устанавливает специальные краны подключения. К ним впоследствии и подсоединяют специальные шланги для подачи воды.
Обычная размерность кранов ½ и ¾ с наружной резьбой. Эту размерность имеют и гайки шлангов. Подключение осуществляется при закрытом кране.
Перед тем как прикрутить трубку, необходимо убедиться в наличии герметизирующих прокладок. Бывает, что они идут в комплекте и требуют установки. В некоторых случаях они просто теряются при транспортировке. Убедившись в наличии прокладок, можно подключать водяной шланг.
Обычно со стороны подключения к штуцеру машинки, трубка имеет Г-образную форму под 90 градусов для удобного подсоединения. Придерживая трубку от перекручивания, необходимо накрутить гайки на кран подключения и на штуцер. Последовательность в данном случае роли не играет. Главное, чтобы при установке агрегата, патрубок не перекручивался и не перегибался. С открытием водопроводного крана, подключение можно считать законченным.
