Что такое задвижка шибер для печи и ее установка своими руками

Шибер для дымохода: что это такое, для чего нужен, виды

Для того, чтобы дрова в топке хорошо разгорелись, требуется сильная тяга. Однако после того как огонь станет устойчивым, мощный поток воздуха становится вредным.

• Во-первых, это приводит к чрезмерно быстрому прогоранию дров и снижению экономичности отопительного устройства.
• Во-вторых, раздуваемое ветром пламя плохо прогревает помещение, может стать причиной пожара.

Шиберная заслонка помогает регулировать тягу. Она представляет собой металлическую пластину. Шибер может изготавливаться из чугуна, конструкционной или нержавеющей стали. Регулировка очень простая — нужно потянуть ручку шибера на себя. Чем сильнее вытянута пластина — тем сильнее тяга. Сейчас также встречаются поворотные заслонки, которыми комплектуются стальные дымоходы и некоторые каминные топки в базовой комплектации.

Регулирующая пластина устанавливается на некотором расстоянии от топки, но так, чтобы ей удобно было управлять, чтобы не нужно было далеко тянуться. Это обязательный элемент в дымоходе.

Разновидности шиберов

Для изготовления шиберов можно использовать различные материалы, подробнее о них мы поговорим ниже. То же самое касается и особенностей конструкции данного элемента.

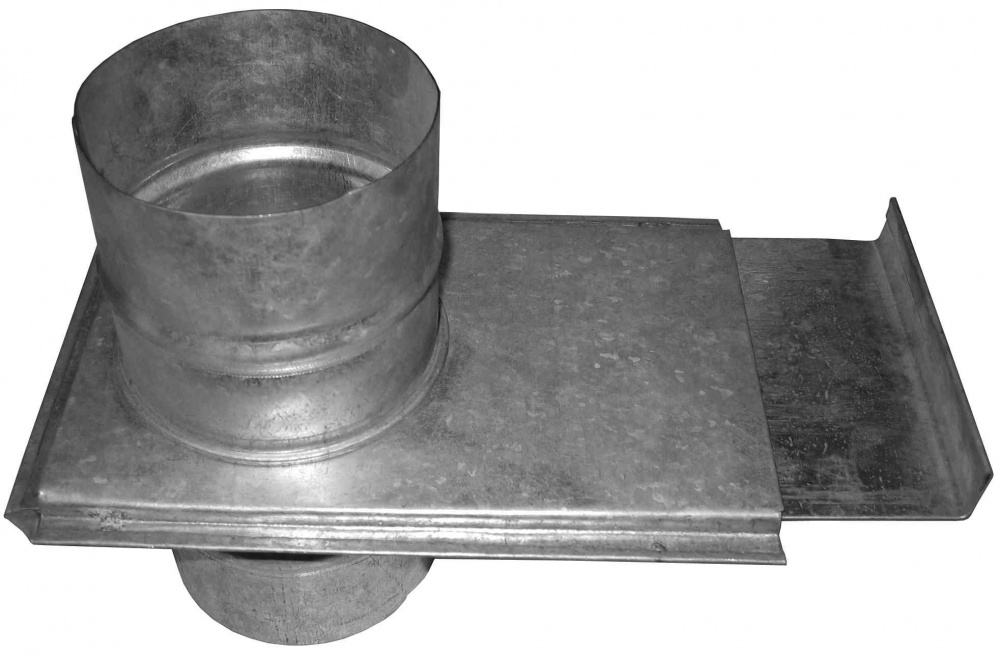

Выдвижной стальной шибер

Выдвижная заслонка изготавливается в виде обычной пластины, которая за счет движения регулирует (увеличивает либо уменьшает) поперечное сечение дымоотвода. Поверхность такой задвижки должна быть гладкой, чтобы на ней не накапливалась сажа – это может привести к возгоранию. В шибере есть небольшое отверстие, которое облегчает движение и обеспечивает герметичность прилегания заслонки. Именно выдвижные заслонки считаются самыми распространенными, чаще всего их применяют в стальных и кирпичных дымоходах.

Двустенные (дроссельные, поворотные) шиберы

Конструктивно это устройство намного сложнее, оно способно поворачиваться вокруг своей оси и таким образом открывать либо закрывать дымоотвод. Может изготавливаться в виде пластины (опять же – с гладкой поверхностью), разделенной осью на две равных части и закрепляемой с помощью этой же оси. Поворачивается на 180 градусов. Такому решению следует отдать предпочтение в случае, если нет возможности установить обычный выдвижной шибер. Популярность конструкции данного типа значительно ниже потому, что у нее есть один недостаток: ось крепится посредством сварки, и после длительного использования она может сломаться (перегореть).

Изготавливаются поворотные шиберы из прочной нержавеющей стали или чугуна. Оба этих материала характеризуются длительностью эксплуатации и стойкостью к воздействию высоких температур, однако чугун слишком тяжел, поэтому монтировать чугунные задвижки можно лишь в кирпичные дымоходы. Заслонки из нержавеющей стали хорошо себя зарекомендовали в дымоотводах всех типов.

Совет! Выбирая стальную поворотную задвижку, обратите внимание на ее поверхность. Она должна быть тщательно отполирована, чтобы исключить накопление сажи.

Преимущества стальных шиберов:

Преимущества стальных шиберов:

• способность выдерживать температуры до 900 градусов по Цельсию;
• максимальная прочность;
• устойчивость к коррозии;
• высокая эффективность;
• способствует экономии топлива, сохраняя тепло в помещении;
• характеризуется хорошей теплопроводностью.

Преимущества и недостатки

Дымоход нужно регулярно чистить от сажи, чтобы заслонка работала

Как и любые инженерные конструкции, печные заслонки имеют свои плюсы и минусы.

К числу достоинств относится:

• возможность регулировки тяги;
• экономия горючего за счет уменьшения объема подачи воздуха в топку;
• сохранение тепла печи после перекрытия дымохода;
• блокирование задувания ветра.

Недостатки конструкций:

• изделия дроссельного типа ненадежны, могут клинить и не закрываться от налипания сажи;
• поворотные устройства затрудняют, а иногда делают невозможной чистку каналов;
• правильная регулировка требует опыта и навыков.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

• в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
• существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
• категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Классификация

Современная промышленность производит множество видов шиберных задвижек для вентиляции, которые отличаются друг от друга по множеству параметров. Конструкции шиберов различаются:

• по форме – круглые и прямоугольные;
• по конструктивному исполнению шибер может быть выдвижным или поворотным;
• по типу управления – ручной, автоматический (электрический привод), пневматический, гидравлический;
• по способу монтажа – с использованием фланцев или же по методике установки в раструб;
• по материалу изготовления – антикоррозионная, легированная или хромированная сталь.

Внешняя форма задвижки зависит от структуры вентиляционной системы, в которую она будет устанавливаться. Однако в частных ситуациях, можно устанавливать исключительно шиберы прямоугольного типа. Таких случаев два.

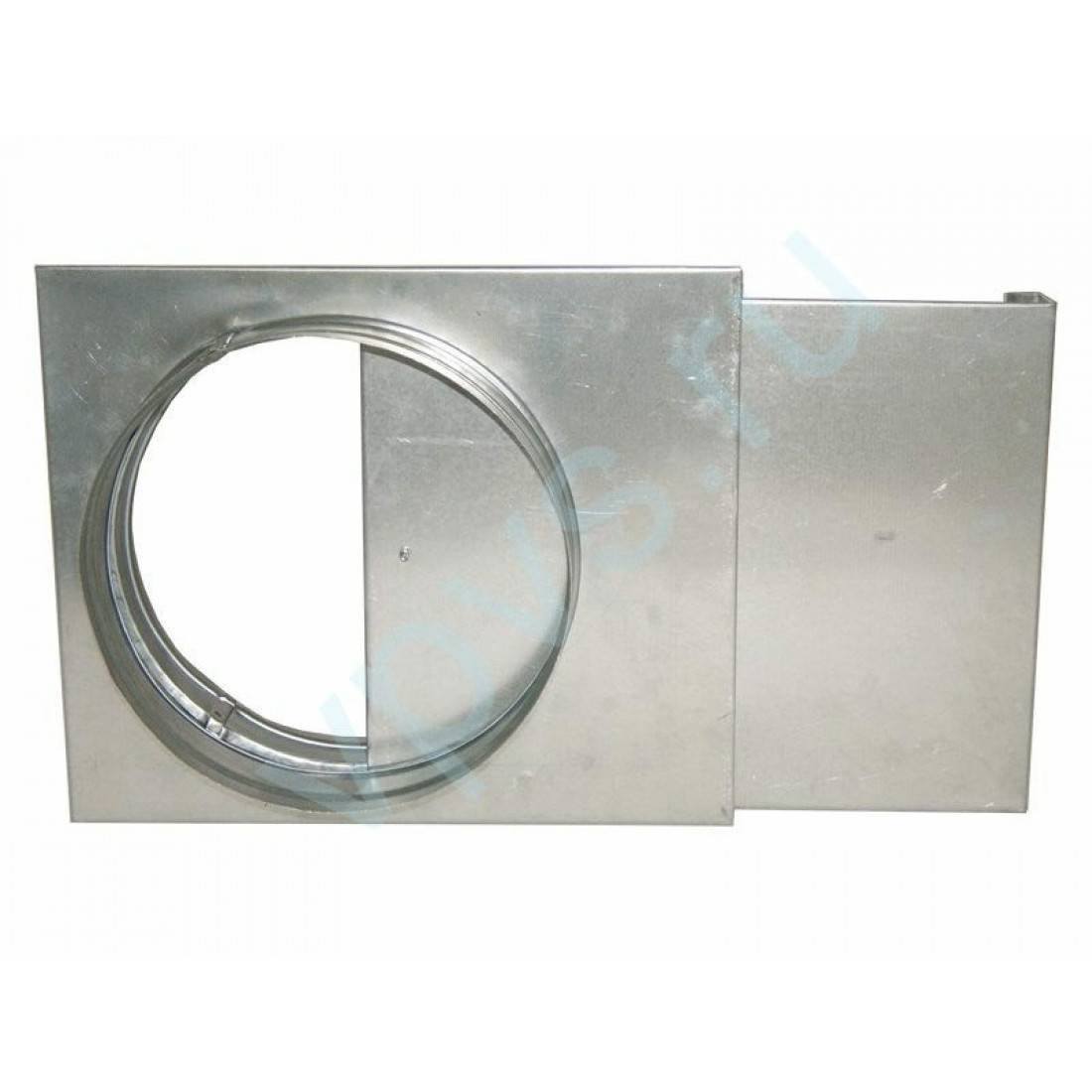

Выдвижной

Такой шибер комфортный и результативный способ контроля тяги. Его основное отличие заключается в длительном сроке работы, который достигается отсутствием временного износа в местах крепления. За счет этого удается удержать высокое качество заслонки даже при плохих погодных условиях.

Поворотный

Принцип его работы основан на повороте перегородки около оси. Если его повернуть против часовой стрелки, то заслонка закроет поток воздуха. Если поворот произойдет в противоположном направлении, то преград на пути воздуха не будет. Чтобы отрегулировать этот процесс, нужно управлять специальной ручкой.

Кроме этого, шибер отличается по виду материала:

• Чугунный — прочный и долговечный. Обычно применяется в кирпичных дымоходах.
• Стальной — из нержавеющей стали, является универсальным вариантом для установки в каминах, печах и дымоходах.

поворотный вариант

Отличия выдвижного и поворотного шибера

Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.

Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров.

Таким образом, задвижка состоит из двух основных частей:

• рамы, которая закреплена в дымоотводном канале и является неподвижной;
• пластины, двигающейся внутри рамы.

Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.

Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия.

Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит за пределы канала и является инструментом регулировки. Простейшая модель поворотного шибера диаметром 120 мм. Материал изготовления – нержавеющая сталь. Перекрывание дымоотводного канала производится поворачиванием ручки с загнутым концом

Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.

Виды

Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.

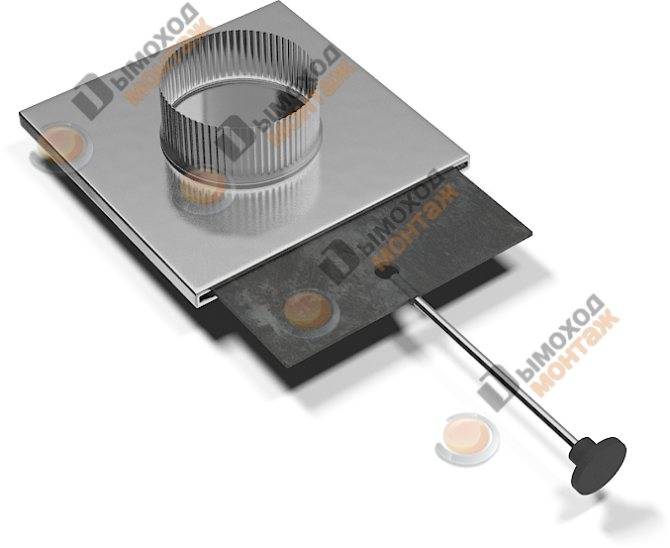

Выдвижные

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.

Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.

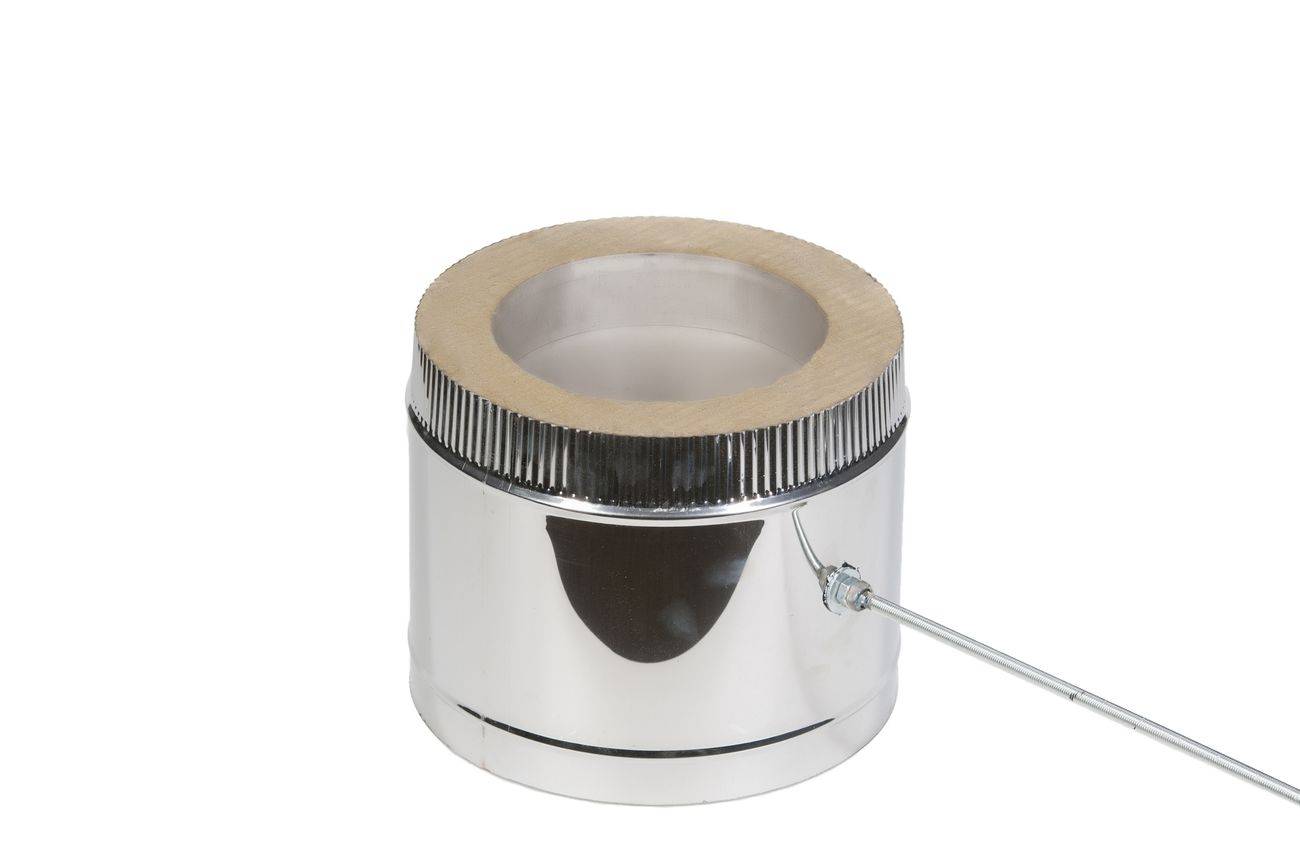

Поворотные

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.

Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.

Виды шибера

На данный момент существуют два вида шиберов:

1. Выдвижной горизонтальный (шиберная задвижка).
2. Стандартный дроссельный поворотного типа (шибер поворотный).

В первом случае, используется задвижка – гладкая пластинка с малым отверстием, перемещающаяся по пазам. Устанавливается всегда в горизонтальном положении, а тяга регулируется движением самой задвижки, уменьшая или увеличивая таким образом сечение трубы.

Такой вид задвижки рекомендуется использовать в кирпичных печах, хотя нередко её применение встречается и в стальных трубах дымоходов. Шиберная задвижка горизонтального типа – преимущественный выбор в большинстве случаев, так как подобная конструкция высокоэффективна и прослужит довольно долго.

В свою очередь, поворотный шибер – это такая же абсолютно гладкая пластинка металла, но с приваренной в центре направляющей. Такой поворотный вид задвижки также монтируется внутри дымохода, а при этом ручка направляющей выходит наружу. Тяга же регулируется вращением ручки вокруг оси. Подобную конструкцию нельзя назвать надёжной и долговечной. С течением времени точки приваривания задвижки истираются, ослабевает её крепление и заслонка может оторваться. Такому виду шиберной задвижки отдаётся предпочтение только в том случае, если установить в дымоход выдвижную заслонку не представляется возможным.

Для чего нужна шиберная задвижка

Горение дров в печи может проходить как очень интенсивно, так и медленно, постепенно. Подавляющее большинство конструкций отечественных печей рассчитаны на относительно быстрое горение топлива в них. Задача процесса горения в том, чтобы как можно большее количество тепла выделилось за определенный небольшой промежуток времени и произошел нагрев всей печи. А уже нагретая кирпичная печь будет благодаря своим габаритам медленно остывать и отдавать тепло в отапливаемые помещения.

Так вот, основной причиной, почему печь после сгорания в ней дров остывает слишком быстро лежит в том, что дымоход остаётся открытым и через него теплый воздух из комнаты выходит на улицу. Так как естественное движение теплого воздуха происходит снизу вверх, то нагретый печкой воздух помещений стремится подняться как можно выше и открытый дымоход станет отличным транспортным каналом для этих целей. В таком случае потери тепла будут очень большими и даже хорошо прогретая комната быстро остынет, если не закрыть дымоход после окончания горения дров в топке.

В целом, для блокировки выхода теплого воздуха из помещения в большинстве кирпичных печей существует специальная заслонка. Но есть печи, в которых такой заслонки нет, для них и создана шиберная задвижка. Она может быть установлена на дымоход любой печи сразу в его начале или на расстоянии до метра от печи.

Отдельно стоит сказать о шиберной задвижке для буржуйки или других металлических печей. В классической конструкции буржуйки задвижки на дымоходе нет и не должно быть, так как тяга регулируется с помощью открытия дверцы для заброса дров или дверцы поддувала. Что касается печей длительного горения, то согласно европейским нормам шиберные задвижки в них запрещены в принципе. Это объясняется особенностью протекания процесса затяжного горения, при котором в большом количестве образуется сажа и смола, а это, как было сказано выше, значительно увеличивает риск засорения дымохода и вероятность его полной блокировки.

Убедившись в необходимости оставлять дымоход открытым при горении дров, давайте рассмотрим правильную технику использования шиберной задвижки.

Как сделать печную задвижку своими руками?

Задвижка для дымохода печи своими руками – не проблема. В домашних условиях, имея болгарку, аппарат для сварки и нужный материал, можно собрать как выдвижной, так и дроссельный шибер

Очень важно в таком деле соблюдать точность расчетов. Нужно, чтоб задвижка идеально вписалась в паз и смогла свободно там двигаться

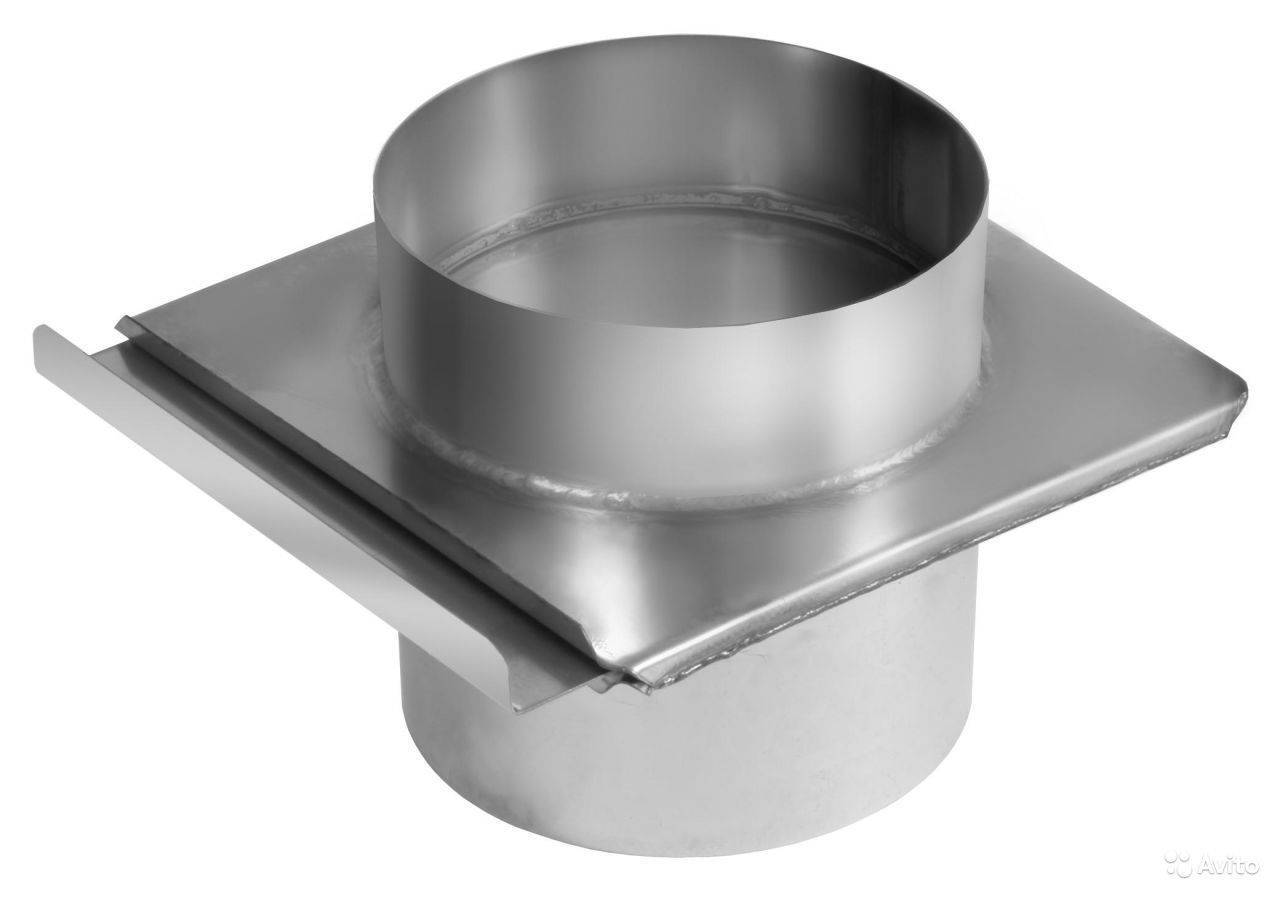

Выдвижной шибер

Ничего сложно здесь нет. Выдвижной шибер – это выдвижная рамка и само основание.

1. Задвижка дымохода для печи с выдвижной рамкой требует самых точных замеров. Сначала нужно вычислить сечение внутри трубы.
2. Далее, опираясь на эти замеры, вырезается рамка (чаще всего берется стальной лист), которая будет выдвигаться. На ее конце делается изгиб для более удобного управления. Все концы стоит внимательно зачистить, чтобы не было лишних неровностей.
3. В зависимости от дымохода для рамки используют стальной лист, полосу или проволоку. Но для круглого дымоотвода есть свой метод. Используют два одинаковых листа метала (толщина – 2 мм) и в середине вырезают два отверстия согласно диаметру трубы. Пластинка, которая войдет в рамку, вырезается отдельно.
4. Далее нужно приварить конструкцию так, чтобы дыры для трубы совпали. Между листами нужно оставить 4-6 мм свободного места.

Видео-инструкция по изготовление выдвижной печной задвижки для металлического дымохода:

Изготовление поворотного шибера

Для поворотной задвижки потребуется стальной уголок (30 на 30) и листовая сталь толщиной 2 метра.

1. Сначала измеряют дымоход и делают по этим замерам рамку из уголка.
2. Вырезаем деталь согласно замерам и примеряем ее к трубе.
3. Берем кусок трубы с внутренней резьбой и накладываем по центру заготовки. Делаем отметки так, чтобы края трубы были короче самой задвижки на 3 мм.
4. Отрезаем все лишнее.
5. Делаем 3 отверстия на заготовке задвижки и привариваем к ним трубу.
6. Конструкция готова (далее чуть описан процесс установки (после кирпичного варианта).

Самодельная задвижка в печной трубе имеет право на существование. Единственное, что на это дело может уйти много времени из-за количества точных замеров.

Полезная видео-инструкция по изготовлению поворотной шибера:

Где устанавливают шиберы

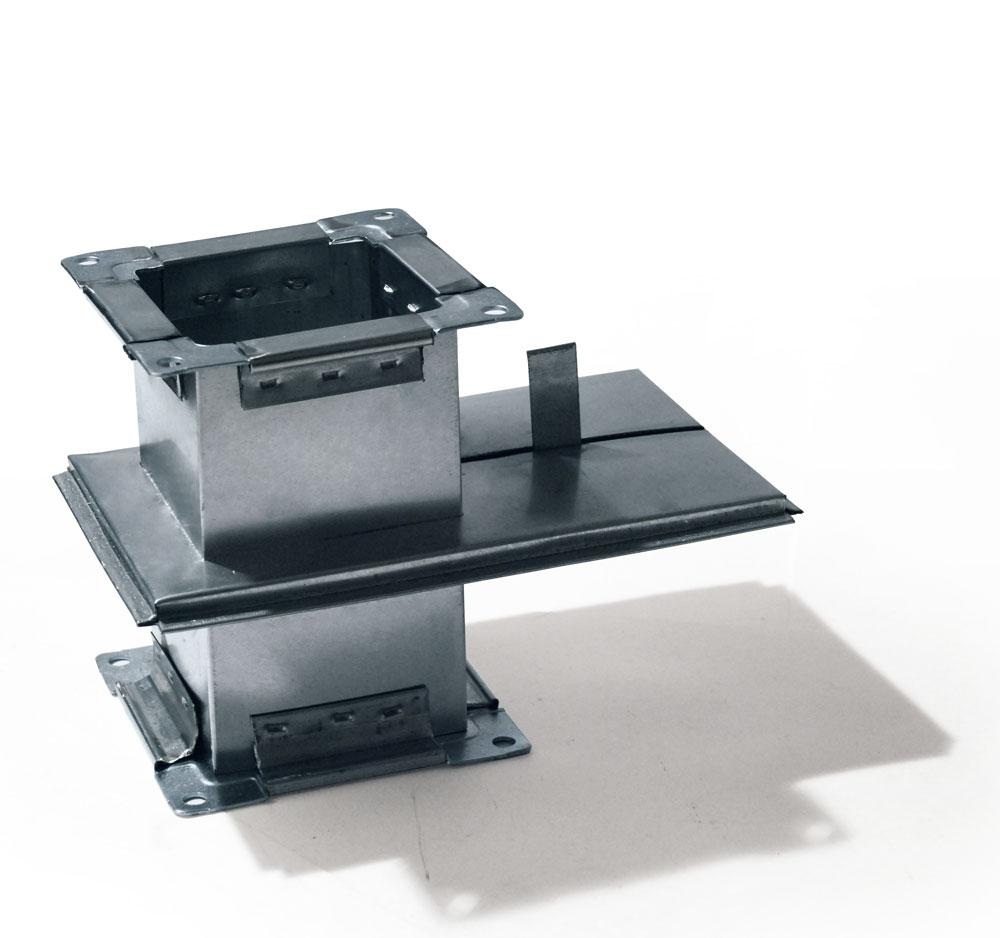

Выдвижные клапаны предназначены в основном для установки в системах принудительной вентиляции и дымоотведения. Они выполнены из стали и обладают высокой прочностью.

Перекрывающая пластина перемещается по специальным пазам и способна выдержать достаточно большое давление.

Основной регулятор монтируется перед вентилятором и выполняет функцию пусковой преграды. Когда вентилятор начинает работать, клапан закрыт.

Это существенно снижает нагрузку на электродвигатель. По достижении нужной скорости вращения пластина выдвигается.

Воздушные массы начинают перемещаться по магистральным воздуховодам. Таким образом, благодаря шиберному регулированию увеличивается срок эксплуатации мотора вентилятора.

Если распределение свежего воздуха по помещениям происходит неравномерно, можно установить дополнительные выдвижные регуляторы на боковых сегментах.

Они позволят настроить скорость воздушного потока так, чтобы в каждой комнате человек чувствовал себя комфортно.

В вытяжных дымовых трубах используются шиберы такой же конструкции. Они могут выдерживать высокую температуру (до 1000 0С) и обладают устойчивостью к воздействию агрессивных сред.

Заслонки устанавливаются над топкой печи на высоте в 1 м и имеют толщину не менее 1 мм. В кирпичном дымоходе тяжелая чугунная пластина двигается по пазам в кирпиче.

При розжиге печки или камина клапан должен находиться в открытом положении. Так создается максимальная тяга.

Когда поленья разгорелись, внутренний диаметр дымохода закрывается приблизительно до половины. Это исключает быстрое сгорание дров.

Когда в камере печи остаются одни угли, клапан устанавливается в положение «закрыто». При этом обязательно должна оставаться щель для выхода газов.

Это требование противопожарной безопасности.

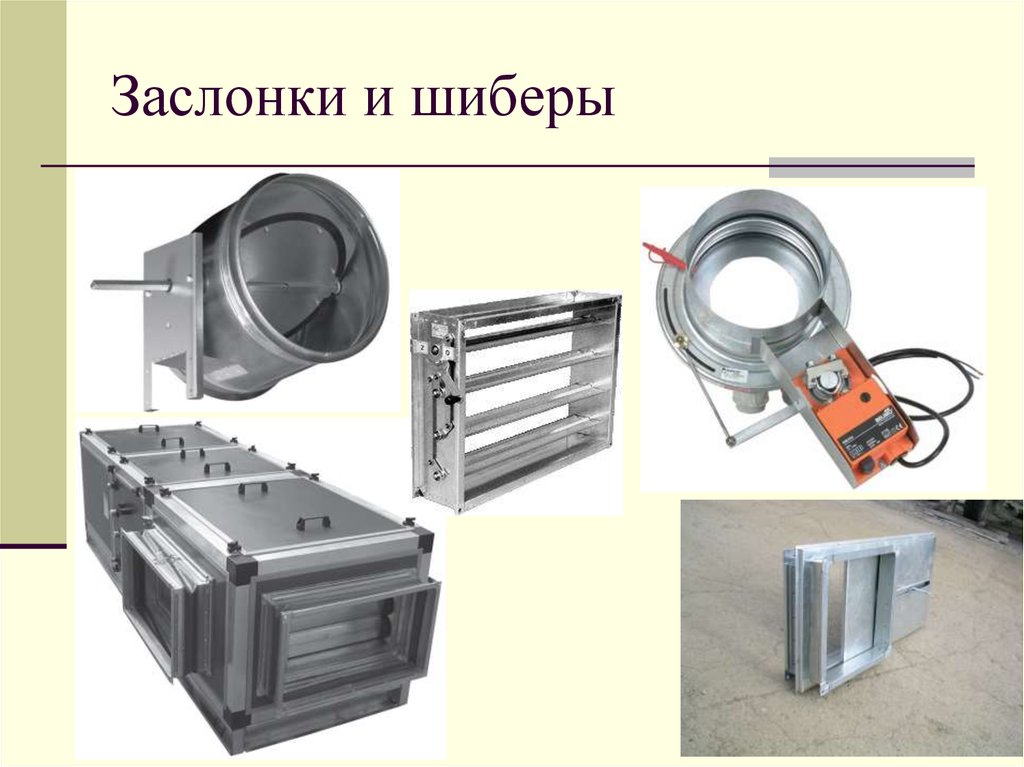

Поворотные шиберы, как правило, устанавливают в вентиляционных системах с естественной циркуляцией воздуха. Их запирающие элементы не выдерживают больших нагрузок.

Однако они вполне подходят для регулировки слабоскоростных потоков между приточным и вытяжным сегментами системы. Место установки выбирается в зависимости от конструкции конкретной трассы и планировки помещений.

Поворотные устройства не требуют дополнительного пространства для изменения положения заглушки, в отличие от выдвижных. Это позволяет устанавливать их в условиях дефицита свободного места.

Особенности установки шиберных заслонок

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.

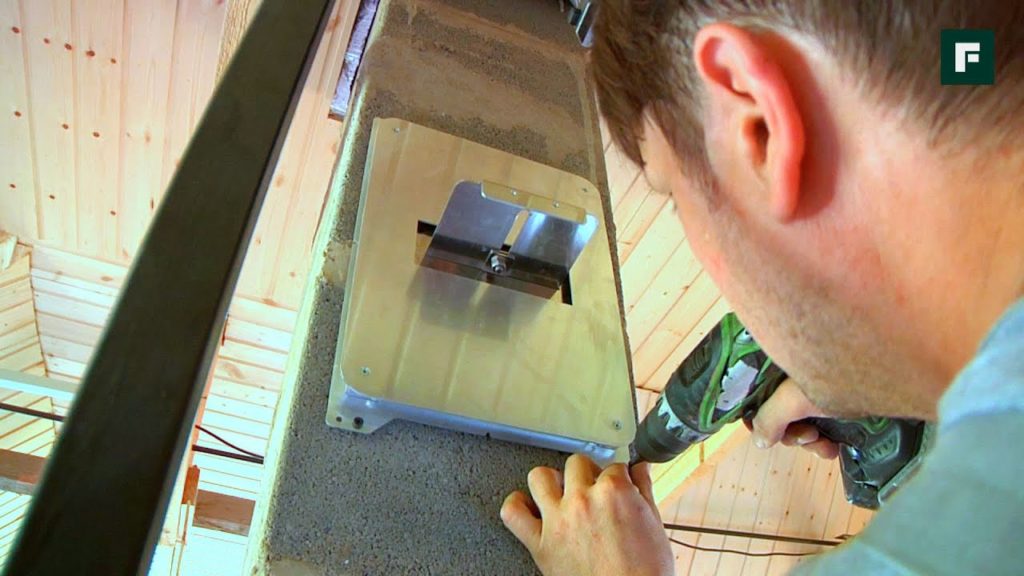

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Как увеличить тягу

Существует много способов улучшения тяги дымохода:

• Открытие форточки в доме для притока воздуха.
• Своевременная чистка дымохода.
• Полное открытие или частичное закрытие шиберной заслонки.
• Увеличение высоты дымоходной трубы.
• Использование колосниковой решетки. В топку устанавливают специальную металлическую решетку, на которую укладывают дрова. Когда дрова подняты от основы, воздух легко проникает под огонь, пламя увеличивается.
• Укладка дров в дальнюю часть топки.
• Оставление дверцы открытой перед растопкой. Это действие направлено на поддержание комнатной температуры в камине (печи) и дымоходе. Слишком холодная печь может стать проблемой при попытке разжечь огонь. Когда дымоход прогревается, разжечь огонь становится проще. Если дверца на некоторое время остается открытой, то возникает достаточная тяга. Для прогрева дымоходного канала и выравнивания температуры перед растопкой в печи иногда сжигают небольшой кусочек бумаги.
• Использование сухого топлива. Для улучшения тяги рекомендуется использовать сухие, а не сырые дрова. Чтобы древесина горела эффективно, содержание влаги в ней должно быть менее 20%. Дрова рекомендуется сушить не менее двух лет, поэтому заготавливают печное топливо заранее.

Чтобы выявить конкретную проблему и решить ее, дымоход должен осмотреть специалист. Иногда могут потребоваться определенные корректирующие действия в отношении дымоходной конструкции.

Преимущества шиберных задвижек

Шиберные задвижки, составляющие заметную часть ассортимента многих производителей трубопроводной арматуры, обладают целым рядом преимуществ, наиболее значимые из которых приведены ниже в виде коротких тезисов.

• Шиберные задвижки отличаются малой строительной длиной, например, по сравнению с кранами.
• Устройство шиберной задвижки – относительно простое, что с одной стороны предопределяет легкость ее установки (скажем, возможность замены без врезания в трубопровод) и удобство эксплуатации, а с другой – надежность.
• Показатели надежности в значительной степени зависят от параметров рабочей среды ─ ее агрессивности, температуры, концентрации механических примесей.
• Шиберные задвижки ─ оборудование неприхотливое и не капризное, их обслуживание и ремонт не потребуют очень высокой квалификации персонала.
• Шиберные задвижки от лучших производителей, использующих при их изготовлении качественные комплектующие и современные материалы, обладают такими важными свойствами как долговечность, стойкость к износу и воздействию агрессивных сред.
• Срок службы шиберных задвижек может измеряться тремя и более десятилетиями, определяясь сроком службы корпуса. У других комплектующих он меньше, но также весьма внушителен. Например, у резинотехнических изделий – не менее 5 лет. Столько же составляет средний срок службы между капитальными ремонтами шиберной задвижки.
• Отсутствие застойных зон и способность к самоочистке позволяют не задумываться о шлаках и грязи.
• Важный параметр ─ минимальное гидравлическое сопротивление среды. Например, у шиберных задвижек производства компании АРМАТЭК коэффициент гидравлического сопротивления составляет не более 0,3 при полностью открытом ноже.
• Шиберные задвижки обладают уникальными техническими возможностями, включая быстродействие и высокую герметичность. В т. ч. герметичность самого высокого класса А по «ГОСТ Р 54808-2011. Арматура трубопроводная. Нормы герметичности затворов».

 Технические параметры и широкий диапазон функциональных возможностей ─ исчерпывающий все потребности спектр размеров, значений давления и температуры ─ делают шиберные задвижки поистине универсальной трубопроводной арматурой, востребованной в самых разных областях технологий.

Как часто нужно обслуживать дымоход

Регулярное обслуживание дымохода – надежный способ обезопасить свой дом от пожара. Осмотр и чистку дымохода рекомендуется проводить не реже одного раза в год. Частота обслуживания зависит от того, как именно используется печь или камин в доме. Если загородный дом с печным отоплением или зимой постоянно разжигают камин, то чистить трубу приходится чаще. При чистом дымоходе опасные испарения беспрепятственно выходят из дома. В загрязненном дымоходе со временем накапливается креозот – черный смолистый осадок, который остается на стенках труб при сжигании древесины. Креозот и сажа легко воспламеняются – это одна из основных причин пожаров.
