Классификация
Современная промышленность производит множество видов шиберных задвижек для вентиляции, которые отличаются друг от друга по множеству параметров. Конструкции шиберов различаются:
- по форме – круглые и прямоугольные;
- по конструктивному исполнению шибер может быть выдвижным или поворотным;
- по типу управления – ручной, автоматический (электрический привод), пневматический, гидравлический;
- по способу монтажа – с использованием фланцев или же по методике установки в раструб;
- по материалу изготовления – антикоррозионная, легированная или хромированная сталь.
Внешняя форма задвижки зависит от структуры вентиляционной системы, в которую она будет устанавливаться. Однако в частных ситуациях, можно устанавливать исключительно шиберы прямоугольного типа. Таких случаев два.

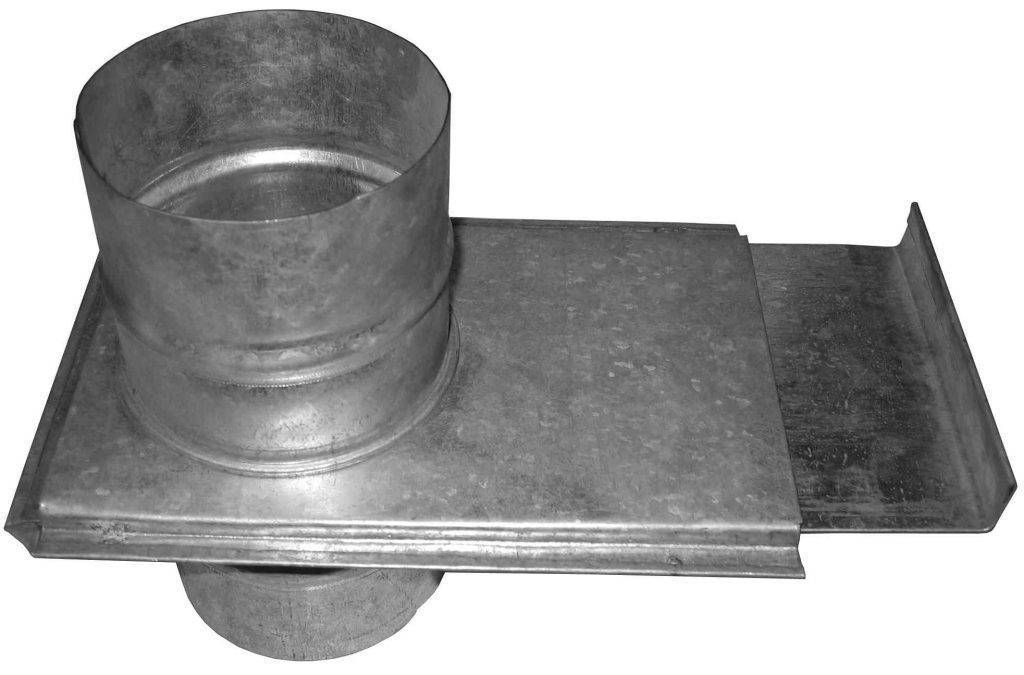

Выдвижной
Такой шибер комфортный и результативный способ контроля тяги. Его основное отличие заключается в длительном сроке работы, который достигается отсутствием временного износа в местах крепления. За счет этого удается удержать высокое качество заслонки даже при плохих погодных условиях.
Поворотный
Принцип его работы основан на повороте перегородки около оси. Если его повернуть против часовой стрелки, то заслонка закроет поток воздуха. Если поворот произойдет в противоположном направлении, то преград на пути воздуха не будет. Чтобы отрегулировать этот процесс, нужно управлять специальной ручкой.
Кроме этого, шибер отличается по виду материала:
- Чугунный — прочный и долговечный. Обычно применяется в кирпичных дымоходах.
- Стальной — из нержавеющей стали, является универсальным вариантом для установки в каминах, печах и дымоходах.
поворотный вариант
Отличия выдвижного и поворотного шибера
Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.
Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров.
Таким образом, задвижка состоит из двух основных частей:
- рамы, которая закреплена в дымоотводном канале и является неподвижной;
- пластины, двигающейся внутри рамы.
Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.
Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия.
Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит за пределы канала и является инструментом регулировки. Простейшая модель поворотного шибера диаметром 120 мм. Материал изготовления – нержавеющая сталь. Перекрывание дымоотводного канала производится поворачиванием ручки с загнутым концом
Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.
Где применяются
Внедрение задвижек, оснащенных электроприводами, происходит регулярно. Таким образом, оборудование нашло свое применение в таких отраслях:
- Объекты общественного назначения (пожаротушение).
- В производственной сфере (регулирование газообразных и жидких сред).
- При обустройстве систем, функционирующих в нефтехимической и нефтяной промышленности.
- Жилищное и коммунальное хозяйство (вентиляция, отопление, водоотведение и водоснабжение).
Их применение обусловлено тем, что предоставляется возможность проведения монтажных работ в труднодоступных местах и в местах, где используются трубы большого сечения, что чревато образованием высокого показателя рабочего давления. Проведение каких-либо манипуляций вручную будет невозможным.
Изготовление своими руками
Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.
Вариант 1. Изготовление поворотного шибера из нержавейки
Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.
Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:
- болгарка, отрезной и шлифовальный абразивный круг;
- дрель;
- метчик;
- масло для смазки метчика при нарезке резьбы;
- молоток;
- тиски;
- плоскогубцы;
- сварка;
- керн;
- электроды для нержавеющей стали;
- циркуль;
- рулетка;
- маркер перманентный.
Из материалов следует сразу подготовить:
- лист нержавеющей стали толщиной 1.5 -2 мм.
- трубку нержавейку с внутренним диаметром 6 мм;
- 2 болта 8мм,
- гвоздь (или металлический прут).
Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.
- Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
- Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
- Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
- Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
- Отрезаем трубу болгаркой с отрезным кругом.
- Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
- Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
- Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
- Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
- Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
- Собираем заслонку в трубку.Шаг 7
- Делаем шаблон для фиксатора заслонки.Шаг 8
- Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
- Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
- Привариваем к трубе.Привариваем фиксатор
Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки
Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.
- Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
- На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
- Устанавливается заслонка.
- В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
- Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.
Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.
Функции, назначение и характеристики
Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки. Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.
В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.
Шибер в дымоходе выполняет следующие функции:
- увеличивает силу тяги при сложных погодных условиях;
- повышает интенсивность горения в топке за счет усиления притока кислорода;
- уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
- экономит топливо за счет уменьшения интенсивности горения;
- предотвращает утечку тепла после прогрева каменки.
Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.
Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта. Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам
Толщина металла должна составлять один миллиметр
Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам. Толщина металла должна составлять один миллиметр.
Поверхность детали шлифуют до абсолютной гладкости, у которой нет дефектов, благодаря чему ее можно без проблем очистить от налета из грязи и сажи, которые накапливаются со временем. Данное обстоятельство способствует появлению хорошей тяги в трубе дымохода, поскольку отсутствует сопротивление выходу газовых частиц.
Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.
По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.
Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.
Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.
А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.
Итак, основными задачами шиберной задвижки являются:
- Функция регулятора тяги в дымоходе.
- Частичное перекрытие сечения дымоходного канала.
- Регулятор интенсивности горения пламени в топке.
Недостатки
Шиберная заслонка и ее недостатки:
- В некоторых системах каминов она является единственным регулятором горения. Это плохо.
- При прямом дымоходе от топки тяжело прочищать канал от сажи (через топку).
- Нужны знания — понимание дымохода, работы камина, процесса и режимов горения, изменения тяги и последствия.
- С течением времени в кустарных моделях может «заедать» (при нагревании или если в направляющих застряли кусочки сажи). Часто в дымоходе шибер на трубу печи типа сэндвич может заклинивать из-за неравномерного температурного расширения наружной и внутренней трубы. Иногда, шибер «заедает» от неграмотного монтажа.
Разновидности шиберных задвижек
Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:
- Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
- Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.
Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.
Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.
Есть три способа, как установить шибер:
- Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
- Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
- Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.
Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.

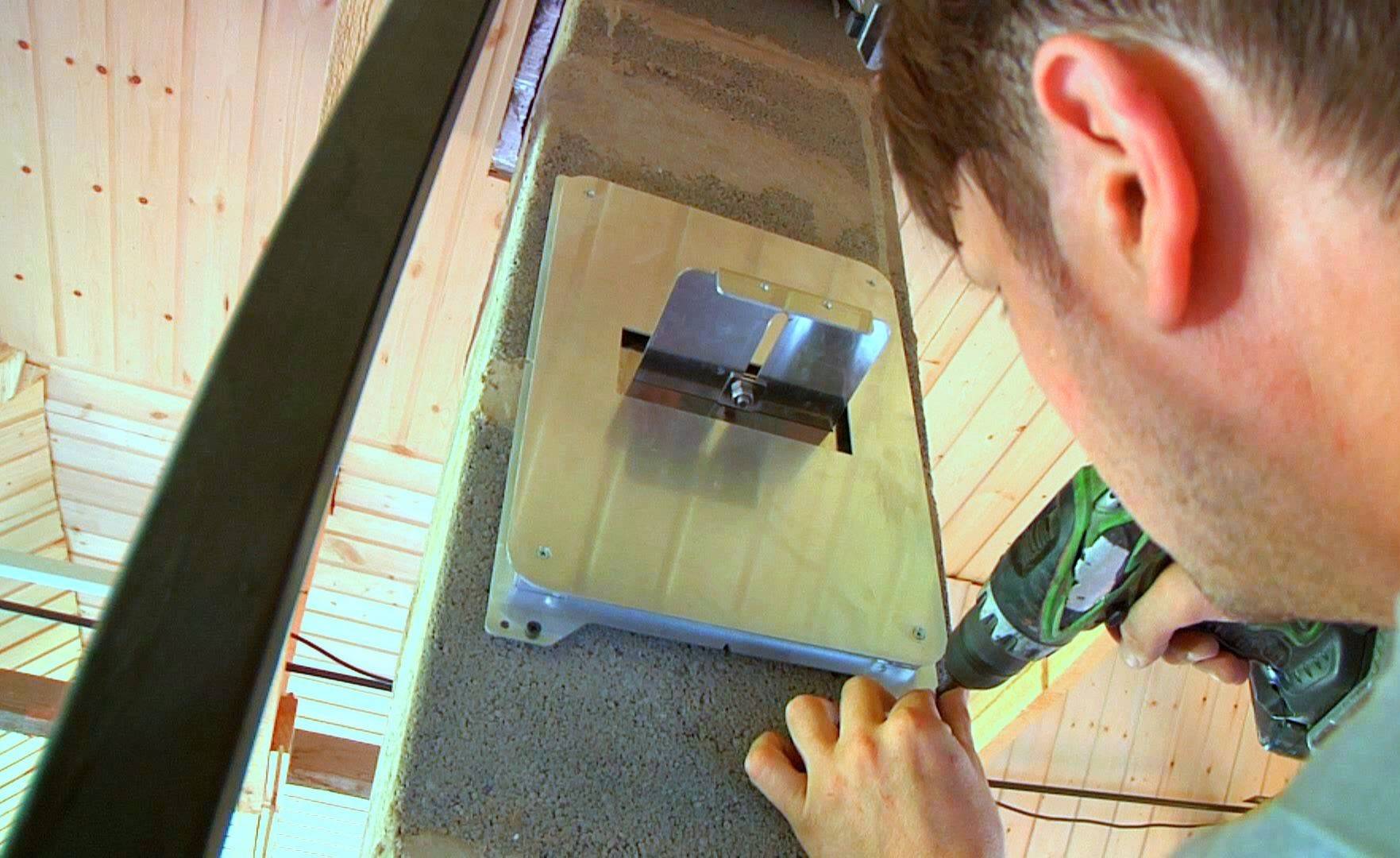

Самостоятельная установка шиберной задвижки
Если необходимо смонтировать шибер для кирпичной печи, находящейся в доме, следует поступить так:
- прежде всего, выкладывают первый ряд трубы дымохода из кирпичей;
- далее выполняют следующий кирпичный ряд и делают в нем отверстие для шиберной задвижки;
- В одном из кирпичей, выложенных во втором ряду, нужно создать паз для ручки для задвижки камина, печки.
Паз представляет собой выемку или щель, куда может поместиться предмет определенного размера. Это простая работа, с которой способен справиться каждый.
Также шибер устанавливают для нагревательных котлов. Он позволяет управлять отводом газовых частиц, что приводит к повышению КПД и экономному расходованию топливных ресурсов.
Шиберная заслонка является основной гарантией противопожарной безопасности при организации печного отопления, она обязательная деталь в вентиляционной трубе, дымоходе и котле.
Шибер представляет собой одну из разновидностей регулирующего и запорного устройства, предназначенного для установки в вентиляционную систему. Устройство данного элемента совсем не сложное, по принципу действия и внешнему виду деталь похожа на печную задвижку для трубы.
Главной составной частью шибера считается металлический лист, перекрывающий при необходимости поток воздуха.
Что это такое и зачем он нужен
Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.
Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.
Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.
Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.
Что влияет на тягу
Причины изменчивости тяги:
- Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
- В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
- В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
- На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.
Устройство и принцип работы
Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.
Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.
Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит. Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.
Преимущества и недостатки
Преимущества установки стабилизатора тяги в дымоход:
- Увеличивается безопасность эксплуатации отопительного оборудования.
- Устраняются резкие изменения тяги при сильном ветре.
- Стабилизатор уменьшает перегрев дымоходного канала при розжиге печи, твердотопливного котла или камина, удлиняет срок службы дымоходов.
- В дымоходы печей и котлов длительного и сверхдлительного горения устройство монтируется изначально.
- Снижается выброс продуктов неполного сгорания топлива (угарного газа) в атмосферу.
- Самые существенные достоинства – стабилизатор уменьшает ненормативные утечки тепла с отходящими газами, повышает КПД котла, экономит топливо. Некоторые источники (польская фирма POLMAR) приводят экономию до более 30 %, гарантированно можно сэкономить 3-9 %. На газовых котлах экономия меньше, на твердотопливных агрегатах – больше. 3 или 9% экономии – вроде бы немного, но просчитайте сумму, которую вы сэкономите за сезон. Я уверен, сумма вас приятно удивит.
Установка своими руками
Установка шибера своими руками не вызовет особых сложностей. Выделяют три основных варианта монтажа:
- в прямой дымоход, расположенный прямо над топкой печи. Такой вариант стоит выбирать, если установка планируется на камин или печку с летним ходом. Заслонка должна располагаться на расстоянии не менее 1 метра от топочной камеры. Такой вариант установки обеспечивает простоту эксплуатации и дальнейшего обслуживания;
- труба в трубе — это вариант, когда задвижка встраивается в дымоотводящий канал без использования дополнительных крепежей;
- встраивание в вентиляционную систему. Такой способ помогает предупредить перегрев моторчика вентилятора и выход его из строя.
Выдвижная шиберная заслонка своими руками
Устройство регулировки тяги можно не только приобрести в магазине, но и сделать самостоятельно. Конечно, проще всего изготовить выдвижной тип. Из инструментов понадобится сварочный инвертор и болгарка. Главное — точно выполнить все замеры и раскроить изделие. В случае ошибки задвижку может заклинить в рамке из-за высокой температуры или она будет работать неэффективно (останется зазор). (Читайте статью на тему «Дефлектор на дымоход своими руками: для чего нужен, как установить»)Выдвижная заслонка имеет простую конструкцию — рамка в форме буквы П и стальная пластинка. Как сделать:
- Тщательно измерить параметры внутреннего рабочего сечения дымохода.
- Выкроить из стального листа (2-5 мм) пластину по полученным размерам.
- Выполнить загиб с одной стороны (ширина 20-30 мм) для удобства регулировки.
- Все края зашлифовать с уменьшением их на пару миллиметров.
- Сделать рамку. Для кирпичной трубы — стальной пруток (d около 6 мм). Пруток просто сгибают в форме буквы П (по параметрам пластины). Для стального дымоотводящего канала используют полоски стали (достаточно 4-5 мм). Зазоры при формировании угловых соединений сваривают.
- Если дымоотводящий канал имеет круглую форму — из двух одинаковых листов металла (2 мм каждый) вырезают круги, равные внутреннему диаметру канала. Отдельно вырезать заслонку. Листы с отверстиями соединяют точечной сваркой — отверстия должны совпадать, между листами должен быть зазор (3-6 мм). В зазор и вставляется задвижка, а вся конструкция монтируется на канал.
Изготовление поворотного шибера
Что понадобится:
- стальной уголок 30х30;
- листовая сталь 1-2 мм;
- проволока стальная 8 мм.
Первое — выполнить тщательные замеры внутреннего рабочего сечения канала. Далее по ним варят рамку из стального уголка. Далее:
- Выбирают одну сторону рамки (любую) и высверливают отверстие d=8 мм. Здесь будет крепиться поворотная направляющая.
- Продублировать отверстие на противоположной стороне рамы.
- Из листа стали выкроить пластину, равную внутренним размерам готовой рамы.
- Формирование поворотной направляющей из проволоки. Ее длина должна быть на 7 см больше длины рамы. Один конец должен быть с резьбой — ее можно нарезать плашкой.
- Поворотную ось вставить в отверстия на раме, зафиксировать гайкой с резьбового конца.
- Отшлифовать срезы на пластине, вставить в готовую рамку.
- Ось фиксируется сваркой ровно по центру.
- На свободном конце поворотной оси делают удобную ручку.
Особенности монтажа
Выделим некоторые особенности установки шиберной задвижки:
установка на кирпичную трубу еще на этапе кладки — рамка должна находиться на 8-10 ряду кладки от ее начала;
рамка должна устанавливаться по уровню. Ее края не должны перекашиваться и перекрывать канал;
установка на нержавеющий дымоход — оптимальный вариант «труба в трубе»
Но здесь очень важно подобрать правильный размер, чтобы внутренняя часть без проблем установилась во внешнюю;
шиберная задвижка всегда устанавливается на участке дымохода без утепления;
высота от топочной камеры до шиберной задвижки не должна превышать 100 см (металлический дымоотвод);
расстояние от пола до шиберной задвижки в кирпичных каналах — не более 200 см;
края пластины должны быть хорошо отполированы — в рамке она должна двигаться без усилия.
Что такое шибер в вентиляции
Круглый шибер вентиляции
Шибер (Schieber) в переводе с немецкого языка означает «задвижка, заслонка, клапан», что собственно и говорит о том, как его применяют. Приспособление устанавливают в вентиляционных системах для улучшения их работы путем регулировки воздушных потоков. Оно имеет еще одно название – дроссель-клапан (Drossel), которое так же отражает суть его применения. В переводе с немецкого означает «сужающее устройство».
Тот, кто видел в селе настоящую «русскую» печь, может себе представить чугунную заслонку, применяемую для регулировки и улучшения тяги в дымоходной трубе. При растапливании печи заслонку выдвигают (открывают), когда жар в печи достигает требуемых параметров – ее задвигают (не полностью), чтобы тепло не уходило наружу. Так, и шибер выполняет функцию регулятора тяги.
Естественно, что современные заслонки и для дымоходов, и для вентиляционной системы имеют разные конфигурации и изготовляют их не только из чугуна. В зависимости от того, где будет устанавливаться заслонка, они делятся:
- по форме: круглые, прямоугольные;
- по конструктивному исполнению: выдвижные, поворотные;
- по способу установки: в раструб без дополнительной фиксации, с помощью фланцев;
- по типу управления: ручное, электрическое, гидравлическое;
- по материалу изготовления: сталь нержавеющая, хромированная, легированная.
Итак, шибер для вентиляции представляет собой металлическую задвижку толщиной 1 мм, которая движется по направляющим, регулируя поток воздушных масс.
Изготовление своими руками
Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.
Вариант 1. Изготовление поворотного шибера из нержавейки
Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.
Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:
- болгарка, отрезной и шлифовальный абразивный круг;
- дрель;
- метчик;
- масло для смазки метчика при нарезке резьбы;
- молоток;
- тиски;
- плоскогубцы;
- сварка;
- керн;
- электроды для нержавеющей стали;
- циркуль;
- рулетка;
- маркер перманентный.
Из материалов следует сразу подготовить:
- лист нержавеющей стали толщиной 1.5 -2 мм.
- трубку нержавейку с внутренним диаметром 6 мм;
- 2 болта 8мм,
- гвоздь (или металлический прут).
Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.
- Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
- Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
- Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
- Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
- Отрезаем трубу болгаркой с отрезным кругом.
- Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
- Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
- Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
- Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
- Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
- Собираем заслонку в трубку.Шаг 7
- Делаем шаблон для фиксатора заслонки.Шаг 8
- Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
- Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
- Привариваем к трубе.Привариваем фиксатор
Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки
Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.
- Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
- На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
- Устанавливается заслонка.
- В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
- Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.
Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.
Альтернативы
К ним относятся клапаны и многочисленные заслонки, которые различаются как по функциям, так и по конструкции.
Противопожарные клапаны используются для остановки естественной или принудительной вентиляции на достаточно ранней стадии в случае пожара и, наоборот, для массового перемещения воздуха по путям эвакуации.
Различают заслонки в зависимости от их положения открытия:
- Нормально открыто,
- Нормально закрыто,
- Двойное действие.
Для активации заслонки можно использовать следующие компоненты:
- Возвратная пружина и соединение с соленоидом. Соленоид может открывать клапан, закрывать его, поддерживать его в открытом и закрытом состоянии, противодействуя возвратной пружине, отвечать за активацию защелки разблокировки клапана.
- Пружинный узел блокировки плавкой вставки. Клапаны с такой схемой работы недороги, но могут быть приведены в действие только один раз.
- Привод с редуктором и двигателем.
Кроме того, вместо угловых поворотных затворов обычно используются поворотные затворы с ручным или электромеханическим приводом.
Способы использования
Задвижки с шиберной конструкцией используются в очистных, фильтрующих установках и различных трубопроводах (обычно, «грязного» типа). Это означает, что прочные и надежные заслонки отлично справляются с перекрытием движения мощного грязевого потока. Они могут устанавливаться на трубопроводы, по которым под высоким давлением
понимается горная порода, нефть, всевозможные жидкости с гранулами, пульпом и прочими примесями, твердыми вкраплениями и частицами.
Исходя из разнообразного спектра перекачиваемых рабочих сред, заслонки шиберного типа классифицируются на модели, предназначенные для использования в различных отраслях промышленности. В частности, наиболее популярными сферами использования таких задвижек являются:
- химическая отрасль;
- нефтегазодобывающая промышленность;
- сфера производства строительных материалов;
- коммунальное хозяйство;
- горнодобывающая промышленность;
- целлюлозно-бумажная отрасль;
- электроэнергетика и прочее.
Заслонки шиберной конструкции, в силу своей способности фильтровать и измельчать проходящие через нее частицы, а также пропускать большие объемы рабочей среды, широко распространены и применяются в канализационных системах и стоках. Достаточно востребованными они являются и для химических комбинатов, где ними оснащаются технологические линии по производству аммиака, мастик, кислот и всевозможных минеральных удобрений. В горнодобывающей промышленности задвижки шиберного типа помогают фильтровать и дозировать полезные компоненты, подготавливая их к последующей обработке.
Отдельной сферой применения, которая регулируется нормативной документацией ГОСТ 55020-2012, является нефтегазодобывающая промышленность. В этой области шиберные задвижки используются на магистральных трубопроводах в составе фонтанной арматуры
