Монтаж глубинного насоса в скважину

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Монтаж страховочного тороса и кабеля

Теперь приступаем к креплению и установке страховочного троса и электрокабеля по дальнейшей схеме. И если с проводом все ясно (он подключен к насосу), то страховочный трос, выбранный в соответствии с параметрами скважины, крепим к основанию насоса и фиксируем специальными стальными зажимами. При этом сами зажимы и конец стального троса необходимо обязательно изолировать специальной клейкой лентой (изолентой).

Электрокабель и водоприёмную трубу соединяем вместе своими руками методом обвязки. Для этого можно использовать пластиковые хомуты или просто изоленту

Важно избегать сильного натяжения кабеля или его провисания. Такой способ монтажа провода и трубы позволит предотвратить образование петли вокруг насоса в процессе его эксплуатации

А это, в свою очередь, застрахует от заклинивания насоса в скважине при его подъеме.

К трубе и кабелю таким же образом приматываем хомутами страховочный трос. Его можно прикрутить простой обвязкой из изоленты с большим шагом.

Монтаж насоса в скважину

Можно приступать к установке насоса в скважину. Общая длина трубы с насосом получилась 18 м и это довольно таки тяжелая конструкция. Желательно проделывать эту работу вдвоем. Аккуратно устанавливаю насос в трубу и потихоньку опускаю. Главное не дать трубе сорваться, а то придется попрощаться с насосом. Скручиваю между собой две части оголовка. Теперь можно делать пробный запуск. Есть вода, значит все собрано правильно. Рекомендую посмотреть видео о том, как я делал всю эту работу. Видео состоит из двух частей, сначала я временно подключал воду, когда еще не было кессона и вторая часть уже на постоянной основе.

Важные нюансы

Крепёж обратного клапана с трубопроводом осуществляется посредством латунного фитинга. Он должен быть оснащён забивной втулкой, наличие которой дает возможность не допустить сжатие труб, а также позволяет компенсировать чрезмерное напряжение, возникающее из-за компрессионного фитинга. Он, как и остальные фиксирующие детали, должен быть высококачественным, а также способным выдерживать большую нагрузку на растяжение. Если проигнорировать эти моменты, то труба может с легкостью выскочить. Для фиксации ее другого края с выходом на оголовке применяется идентичный фитинг, изготовленный из латуни.

На полках магазина можно найти электрический кабель, который предназначен для погружного насосного аппарата. Именно ему стоит отдать предпочтение. Категорически запрещено покупать низкокачественные материалы. Силовой кабель крепится благодаря пайке, а не скрутке. Муфтой можно скрыть места крепежа.

Пластиковые хомуты помогут закрепить кабель и трос. Они монтируются через 2-3 метра. Благодаря этому удается не допустить непреднамеренного запутывания во время опускания в шахту. Если они отсутствуют, запасным вариантом может стать изолента

Вне зависимости от кабельного сечения важно обеспечить соответствие производственным рекомендациям, которые прописаны в насосном паспорте. Насос подвешивается исключительно на трос, изготовленный из стальной нержавеющей основы. Остальные материалы подвержены коррозии и не смогут долго проработать в условиях постоянного контакта с водой

Остальные материалы подвержены коррозии и не смогут долго проработать в условиях постоянного контакта с водой.

Монтаж погружного глубинного насоса в скважину на примере насоса Грундфос

Подготовка электродвигателя

Перед тем как начинать монтаж насоса необходимо долить специальную жидкостную смазку, которая заполняет промежутки между подшипниками и уменьшает трение. Чтобы залить жидкость в двигатель, снимают защитную планку кабеля, и разъединяют насос с электродвигателем.

Насос Гундфос и комплектующие к нему

Откручивают отверткой резьбовую пробку, открывают заливочное отверстие и через него шприцем заливают жидкость. Покачивая двигатель, удаляют из него воздух. Устанавливают на место и затягивают пробку. Собирают электродвигатель с насосом.

Подключение насоса к электродвигателю

Двигатель аккуратно фиксируют в горизонтальном положении в тисках. Вал двигателя обмазывают специальной смазкой, которая должна идти в комплекте и приворачивают насос, захватив край рожковым или разводным ключом. Если части соединены правильно, зазора между элементами не остается.

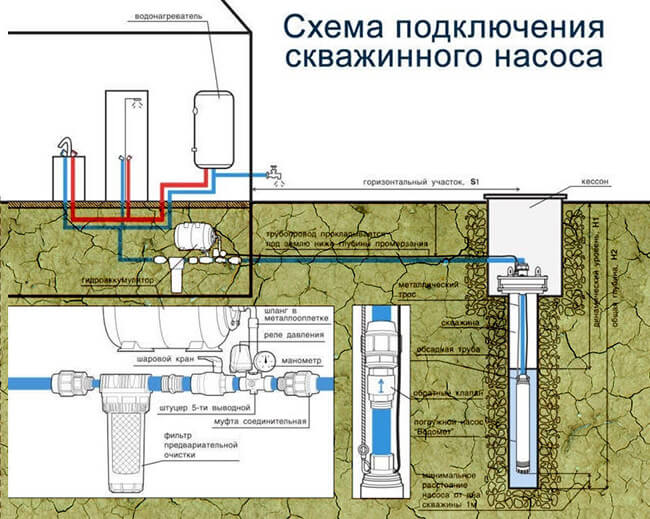

Схема: подключение глубинного насоса для дачной скважины

Подключение кабеля и монтаж защитной планки.

Перед тем как подключать кабель нужно убедиться, в гнезде штекерного разъема отсутствует пиль или влага, в противном случае его предварительно чистят. Кабель вставляют в разъем, благодаря позиционирующим элементам невозможно ошибиться в их состыковке, кроме этого, если они соединены верно, в местах стыка не остается даже минимального зазора.

Схема: двигатель погружного насоса

Кабельный штекер фиксируют к разъему четырьмя гайками. Поверх прикладывают защитную планку, ее лапки должны легко зайти в соответствующие пазы на верхней кромке гильзы насоса. Планку прикручивают к кабельному штекеру и входному фильтру.

Соединение насоса с трубопроводом

Погружной кабель и кабель двигателя герметично соединяют термоусадочной муфтой. Для соединения насоса с напорной трубой используют переходник. Если труба полимерная подбирают обжимную муфту. При подключении к трубе с фланцевым соединением, на фланцах проделывают пазы, в которых размещают погружной кабель и трубку уровня воды, если таковая имеется. Нагнетательный шланг подводят и подсоединяют к гидроаккумулятору.

Соединение глубинного насоса с трубой

Погружение и установка насоса для скважин

Насос погружают в скважину на глубину, которая указана в техническом паспорте данной модели, и фиксируют в вертикальном положении. Надлежащее охлаждение двигателя обеспечивает достаточный промежуток между корпусом насоса и стенками скважины. После погружения трос фиксируют на кронштейне оголовка обсадной трубы.

Подключение электроснабжения к насосу

Перед подключением необходимо ознакомится с техническими характеристиками конкретного прибора, все данные о питании, максимальном токе и коэффициенте мощности берут из паспорта устройства. Реле защиты, через которое буде подключен агрегат, должно срабатывать, как при аварийном переменном токе, так и при пульсации постоянного.

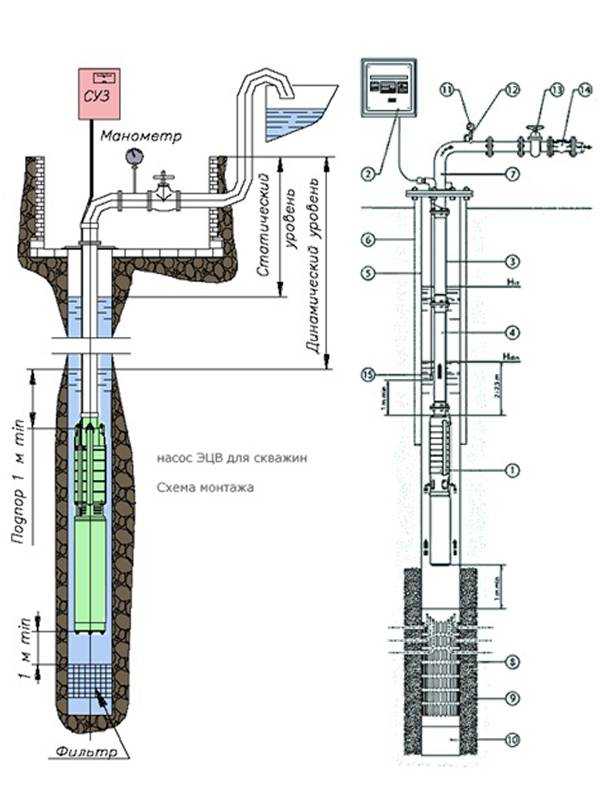

Схема: система подключения глубинного насоса

Такие приборы имеют специальную маркировку. Большинство моделей насосов Грундфос выпускаются со встроенным тепловым реле, по этому дополнительная защита им нужна.

Электродвигатели в агрегатах Гундфос оборудованы встроенным пускателем и подключаются к сети через выключатель. Пуск и остановка осуществляется через реле давления. После подключения и проверки, насос аккуратно опускают в скважину. Фиксируют трос на оголовке, запускают и проверяют работоспособность всей системы.

Виды гидроаккумуляторов

Гидроаккумулятор необходим для поддержания постоянного давления в системе водоснабжения. Он позволяет добиться необходимого напора.

Перечень решаемых задач следующий:

1. Экономия эксплуатационного ресурса электронасоса благодаря периодическим отключениям.
2. Предотвращение гидроударов, из-за которых могут выйти из строя отдельные элементы системы.
3. Создание запасы воды на случай отключения электроэнергии или поломки оборудования.
4. Поддержание постоянного давления в трубах.

Во время выбора опираются на производительность и потребности семьи в воде. Обычно используются мембранные и баллонные гидронакопители. Отличаются эти два вида своим внутренним устройством. Мембранный бак имеет два отсека. В первом находится воздух, а во второй подаётся жидкость.

У баллонного накопителя установлена груша, а не мембрана. Достоинства такого вида:

1. Жидкость не касается стенок накопительного бака. Это значит, что нет риска возникновения коррозии.
2. Груша легко заменяется.

Также гидроаккумуляторы различают по их расположению. Бывают вертикальные и горизонтальные устройства

Важной характеристикой является вместительность накопителя. Необходимо понимать, что он не будет полностью заполняться

Примерно половину объёма будет занимать воздух.

Выбор и монтаж всего оборудования должен выполняться комплексно. Необходимо сделать точные расчёты потребления воды. Правильная обвязка будет определять качество работы системы.

Необходимые инструменты и материалы

Провести работу по установке насоса можно только при наличии необходимых материалов и инструментов:

1. Непосредственно само устройство, предназначенное для работы в погруженном состоянии. Отметим, что поверхностные насосы, несмотря на герметичность корпуса, не могут использоваться в качестве погружных.
2. Прочный капроновый шнур с довольно большим диаметральным сечением.
3. Рулетка будет использоваться в качестве основного измерительного инструмента.
4. Резиновая лента и изолента, предназначенная для применения в условиях повышенной влажности.
5. Болты для обеспечения надежного крепления.
6. Обратный клапан. Если устройство насоса не предусматривает наличие обратного клапана, то следует его установить в качестве дополнительного элемента.
7. Фланцевые соединения обеспечивают подключение устройства к системе трубопровода.
8. Различные фитинги, в зависимости от особенностей создаваемой системы.
9. Страховочный трос. Вес насоса, в зависимости от типа используемого материала при изготовлении корпуса и других элементов, может варьировать в достаточно большом диапазоне. Поэтому страховочный трос используется в случае, если устанавливается насос с весом более 2-3 килограмм.
10. Кабель электропитания. Принцип действия вихревого или вибрационного насоса основан на получении вращательного или возвратно-поступательного движения от электромотора. Это устройство проводит преобразование электрической энергии в механическую.

При нахождении всего необходимого можно провести работу по установке насоса в скважине. Что касается выбора труб, то могут подойти самые различные варианты исполнения. В последнее время большой популярностью пользуются пластиковые трубы, соединяющиеся через специальные фитинги. А вот с резьбовыми соединениями не все так однозначно. Некоторые специалисты утверждают, что резьбовое соединение не обладает должной надежностью, другие говорят о возможности применения подобных труб.

Схема для поверхностного скважинного насоса

Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.

Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:

• в нескольких метрах, ближе к водозабору;
• как можно дальше от населенного пункта;
• в закрытом помещении, с вытяжной вентиляцией;
• на прочном фундаменте.

• штуцер для соединений;
• рукав, шланг для водозабора;
• трубу вхождения в накопительный бак;
• набор поливных шлангов;
• фитинги, крепеж, хомуты.

Инструменты и материалы

Оперативная установка насоса зависит от выполненных в полном объеме подготовительных работ

Важно приобрести все необходимые материалы и оборудование, в соответствии со сделанными расчетами в проекте, обращая внимание на производителей изделий

1. Скважинный агрегат, создающий вакуум для засасывания жидкости и с помощью центробежной силы выталкивающий ее на поверхность.
2. Компрессор для поддержания давления в гидробаке и системе потребления.
3. Гидроаккумулятор.
4. Труба высокого давления из ПНД.
5. Обратный клапан.
6. Электрический кабель управления.
7. Трос из нержавеющей стали.
8. Манометр давления.
9. Крышка на обсадную трубу (оголовок).
10. Адаптер или тройник со сливным краном.
11. Оборудование автоматики за контролем работы агрегата.
12. Комплектующие крепежные и гидроизолирующие материалы.

Летний вариант эксплуатации скважины не предусматривает комплектующие, используемые для круглогодичного.

Для монтажных работ подбирается необходимый инструмент и механизмы в соответствии с комплектующими изделиями проекта:

• электрическая дрель;
• болгарка;
• сварочный агрегат;
• комплект рожковых и торцовочных ключей;
• газовый ключ;
• измерительный инструмент;
• шансовый инструмент.

Советы специалистов

Когда, благодаря эксплуатации станции, в домашнем хозяйстве налажено бесперебойное водоснабжение, ее в обязательном порядке нужно периодически обслуживать. Прежде всего, требуется отслеживать состояние, в котором находится фильтр грубой очистки. При необходимости его нужно очистить.

Если этого не выполнять, производительность оборудования будет понижаться, а вода поступать урывками. Когда фильтр полностью окажется забитым, насос станет работать вхолостую, после чего отключится. Частота очистки зависит от количества примесей, имеющихся в воде.

Желательно один раз в месяц после установки водяной станции проверять давление в воздушном отсеке гидробака. Аналогично следует поступать в случае консервации на зиму, проведения ремонта, простоя. Его величина должна составлять 1,2-1,5 атмосфер. При необходимости воздух подкачивают автомобильным насосом или компрессором.

Когда станцией пользуются исключительно в теплое время года, из нее нужно слить воду до наступления заморозков.

Если все рекомендации, как правильно установить насосную станцию, прописанные в инструкции, выполнены и оборудование подключено для отладки и определения величины давления, при котором оно выключится, в приемное устройство выливают два литра воды и запускают агрегат. Когда станция отключится, нужно зафиксировать давление жидкости. Также следует знать этот параметр при автоматическом запуске агрегата.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

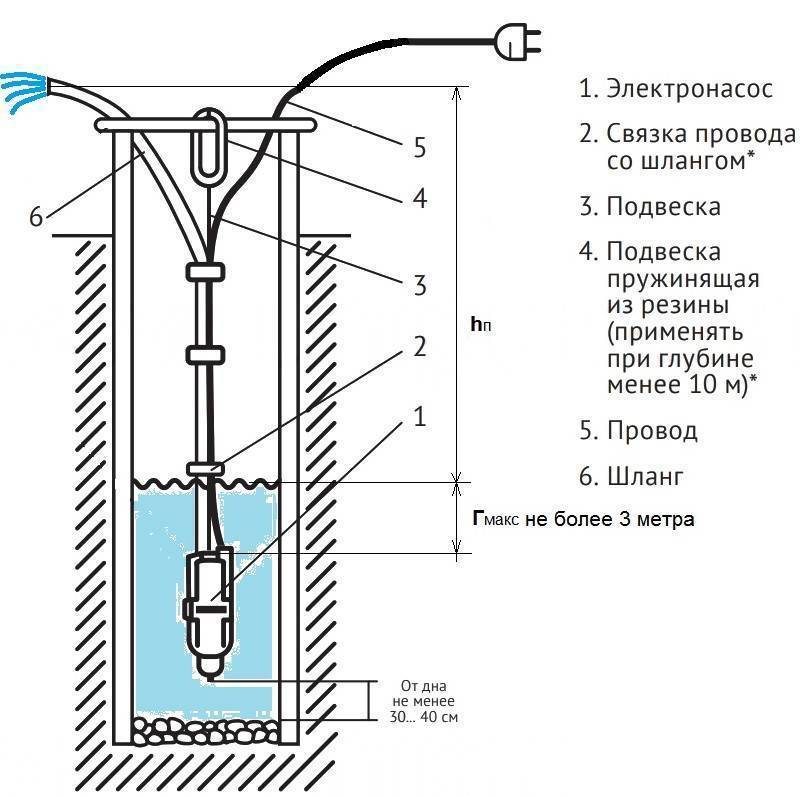

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить , рекомендуется запастись следующими материалами:

• хомутами для закрепления электрического кабеля на трубе;
• обратным клапаном;
• манометром;
• запорным краном для водопроводной трубы;
• стальным узлом крепления;
• кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Установка погружного электронасоса в скважину

Монтаж и установка погружного скважинного насоса должны проводиться в следующем порядке:

1. Крепим к выходному отверстию переходные фитинги и при необходимости обратный клапан.
2. Вставляем в отверстие переходного фитинга трубу ПНД с гильзой внутри и фиксируем ее с помощью прижимного кольца.
3. Продеваем в проушины трос и крепим его замками.
4. Соединяем концы кабеля при помощи термоусадочной муфты.
5. Связываем электрический кабель, трос и ПНД трубу изолентой с интервалом в 1 метр.
6. Пропускаем трубу сквозь оголовок и выводим ее на поверхность, трос подвешиваем на карабин, сетевой шнур продеваем через отверстие в крышке оголовка. Обычно пластиковую трубу обрезают на уровне оголовка и прикручивают к ее концу ПДН фитинг.

Монтаж погружного насоса в скважину необходимо начинать после приобретения всех необходимых комплектующих, основной инструмент для проведения работ — комплект гаечных ключей разного диаметра, лучше — один или два разводных ключа.

Установку комплектующих на насос и опускание его в скважину довольно просто сделать самому — это не займет много времени при соблюдении всех рекомендаций и порядка работ.

Артезианская скважина является идеальным источником для систем автономного водоснабжения и пользуется огромной популярностью у многих владельцев загородных домов и коттеджей. Существенный спрос на услуги бурения этих сооружений при их достаточно высокой стоимость объясняется просто.

Во-первых, артезианка, в отличие от неглубоких скважин на песок, может прослужить несколько десятилетий, требуя лишь минимального обслуживания. Во-вторых, она является источником воды, обладающей отличными органолептическими свойствами, позволяет сэкономить на фильтрующем оборудовании. Совсем обойтись без него у вас вряд ли получится, но вот снизить расходы, приобретая менее дорогие устройства, можно без особых проблем.

Чтобы получать качественную воду из артезианской скважины, потребуется монтаж в нее глубинного насоса. Выбор этого устройства зависит от нескольких факторов, основными среди которых являются требуемая мощность и давление. Установка оборудования относительно проста, поэтому справиться с ней вы можете и своими силами, не привлекая специалистов. Для этого достаточно лишь следовать нашим рекомендациям.

Каким должен быть хороший насос

Выбор подходящей насосной установки является залогом успешного монтажа всего оборудования, поэтому к данному вопросу потребуется подойти с максимальной ответственностью. Погружной центробежный насос – наиболее подходящий выбор, так как вибрационные разновидности нередко вызывают в скважине колебания, приводящие к нарушению целостности почвы и обсадной трубы. Это особенно небезопасно для ям, смонтированных на песочной основе (они отличаются меньшей устойчивостью).

Не менее важным показателем служит мощность. Она должна соответствовать скважинной производительности. Помимо этого, необходимо учитывать глубину погружения (если установка рассчитана на 50 метров, то она может обеспечивать напор с 60-метровой глубины, но быстро придет в негодность). Еще одним фактором риска можно назвать качество бурения. Если вы доверите работу профессионалам, траншея будет выносливее и устойчивее (ей не страшно внешнее разрушающее действие). Если вы решились выполнять эту задачу своими силами или при помощи неопытных людей, то стоит взять не только центробежный насос, но и специальные скважинные модели. Они значительно лучше переживают нагрузку, возникающую вследствие перекачки воды, которая нередко содержит мусор и примеси.

Также стоит учитывать такой показатель как диаметр. Нужно, чтобы он соответствовал габаритам обсадной трубы

Для полноценного функционирования оборудования важно уделить время и особенностям электропитания. В этой ситуации можно одинаково применять одно- и трехфазные системные установки. Увеличение расстояния от трубы до насоса благоприятно сказывается на общем функционировании

Увеличение расстояния от трубы до насоса благоприятно сказывается на общем функционировании.

Поверхностные и погружные насосы для скважин

В случае бурения упомянутой выше скважины на песок возможна также установка поверхностного насоса, который может поднимать воду с глубины до 8-10 метров. Выпускаемые сегодня устройства такого типа работают достаточно надежно, но, как уже говорилось, песчаные скважины сами по себе недолговечны. Кроме того, они требуют применения дорогостоящего фильтрующего оборудования.

В артезианскую скважину возможен монтаж исключительного погружного насоса. В его качестве можно использовать как импортное оборудование, так и отечественные изделия марок ЭЦВ или Водолей. Эти устройства пользуются популярностью на рынке, благодаря доступной цене, а также постоянно совершенствующимся технологиям изготовления, расширению функциональности.

Как правильно осуществить монтаж изделия в скважину? Внимательно изучите нашу инструкцию, посмотрите видео, и вы обязательно сумеете справиться с этой задачей.
