Подключение монитора домофона
Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:
жила для передачи аудиосигнала – “А”
для передачи видеосигнала – “V”
питание вызывной панели – “B+”
земля или минус – “GND”
Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.
Для надежности контактного соединения жилы можно опрессовать наконечниками.
Далее через колонну и по калитке нужно проложить второй отрезок кабеля – от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.
С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:
два провода – ”замок”
”B+” – питание от вызывной панели
”GND” – земля, он же минус
Такое же обозначение делается на втором конце кабеля возле замка.
После этого можете засыпать траншею и производить отделочные работы.
В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.
Переходим к непосредственному подключению панели видеодомофона.
Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.
На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.
Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.
Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.
Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.
После подключения фиксируете монитор на кронштейне.
Цифроаналоговые домофонные системы.
На сегодняшний день широко используются Польские домофоны от компаний RAINMANN (Райнман), LASKOMEX, PROEL. Не отстают от них и наши Российские ветераны «VIZIT», «CIFRAL» и «Метаком», работающие на этом рынке с начала 90-х годов.
Цифроаналоговые (цифровые) домофонные системы достаточно надежны и просты в монтаже. Они рассчитаны на подключение до 255 трубок, но из-за своей дороговизны, по отношению к координатным домофонам, цифровые пользуются небольшим спросом у населения, и как следствие, у фирм, занимающихся их установкой.
Для установки цифровой домофонной системы прокладывается линия двухжильным проводом, к которому параллельно подключаются абонентские трубки с обязательным соблюдением полярности.
Здесь принцип действия такой:
При наборе номера квартиры, центральный процессор панели домофона формирует и посылает сигнал в двухпроводную линию в виде цифрового кода. Трубка, к которой адресован этот сигнал, распознает его и подключается к линии.
Каждая абонентская трубка в такой системе оснащена специальной цифровой микросхемой, которая программируется перемычками (джамперами) на конкретный номер квартиры. Джамперы расположены на специальной панельке, которая находится на плате внутри трубки. И чтобы установить код номера квартиры, придется разобрать трубку.
Возле панельки напротив каждого джампера есть цифры, с помощью которых и программируется микросхема.
Сумма цифр замкнутых перемычек соответствует номеру квартиры.
Например. Чтобы установить код квартиры с №38, надо замкнуть джамперы с цифрами 32, 4, 2. Остальные перемычки должны быть разомкнуты.
И если Вам придется менять трубку самому, то достаточно будет выставить джамперы, как они были установлены в старой трубке, или из имеющихся цифр подобрать номер квартиры.
Как видите, система довольно таки простая, но не лишена недостатков.
Первый – это эксплуатация.
Допустим, в линии или в трубке происходит короткое замыкание — тогда система становится полностью неработоспособной. А чтобы определить, где именно произошла неисправность, придется побегать и попотеть. Это удача, если в этот момент все жители подъезда оказались дома. А если кто-то уехал на выходные загород или на море.
Естественно, все это определяется, находится, устраняется и усовершенствуется.
Компания RAINMANN выпустила этажные контроллеры RN-FC5, которые так же, как и абонентские трубки подключаются к двухпроводной линии системы. А уже непосредственно к контроллерам подключаются абонентские трубки.
Этажные контроллеры рассчитаны на подключение к ним от 1 до 5 трубок. Контроллер опрашивает каждую трубку, которая к нему подключена, и в случае выявления неисправности сигнализирует и отключает неисправный участок из системы. Чтобы обеспечить связь со всеми 254 абонентами, таких контроллеров надо 64 штуки.
Как правило, это приводит к удорожанию комплекта оборудования и усложнению схемы, а значит, к уменьшению надежности системы из-за того, что добавляются дополнительные элементы, которые могут выйти из строя, или где-нибудь нарушится контакт. Да и ремонт или покупка цифровой трубки выходит дороже, чем аналоговой – это второй недостаток.
Но, не смотря на эти недостатки, цифровые системы на Российском рынке существуют, пользуются спросом, и прекрасно конкурируют с координатно-матричными домофонами за счет своих функциональных возможностей. Тем более, тот же этажный контроллер RN-FC5, позволяет использовать обычные трубки координатных домофонов в цифровых системах.
Подключение
Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:
- К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
- Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
- Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
- После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.
Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.
Что делать, если отключили домофон Факториал, Eltis от сети питания:
- Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку;
Фото — маркировка проводов при подключении - После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
- Обязательно следите за полярностью;
- При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.
Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.
Схема подключения вызывной панели
Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.
Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.
Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.
Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:
Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.
Провода, подписанные как “замок”, подключаете в любой последовательности.
Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:
Ошибка №5
Старайтесь здесь избегать скруток, с последующим применением изоленты.
Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.
Начало установки видеодомофона
Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.
По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:
- Встроенная видеокамера;
- Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
- Элемент, управляющий замком;
- Переговорные элементы:
- Динамик;
- Микрофон.
Дополнительные устройства
В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.
Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.
Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.
Беспроводный видеодомофон
Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.
Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.
Видеодомофон dom ds-10s предлагает следующий вариант монитора:
Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.
Телевизор в качестве монитора
Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.
С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.
Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.
Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.
Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

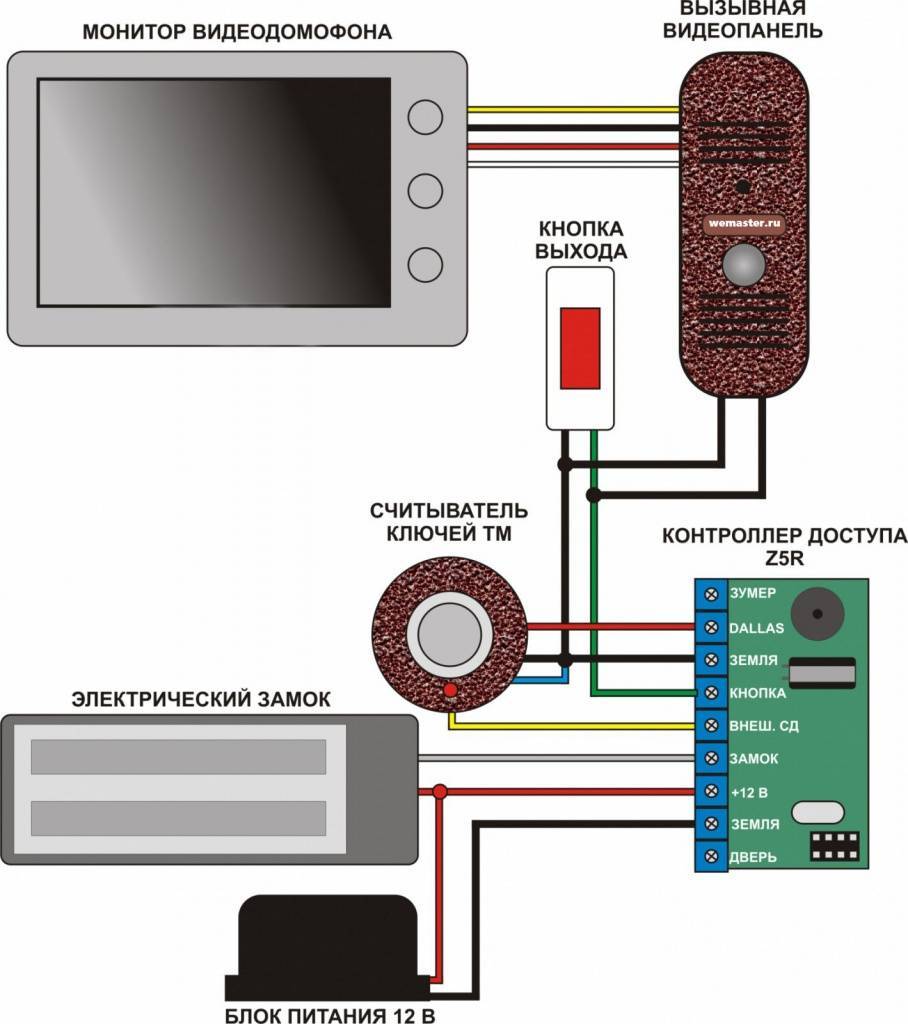

Монтаж системы со считывателем ключей
Возможность считывания ключей является одной из функций, делающих практичней и безопасней систему, в которую входит видеодомофон. Подключение, схема которого приведена ниже, незначительно поменяется и будет выглядеть следующим образом:

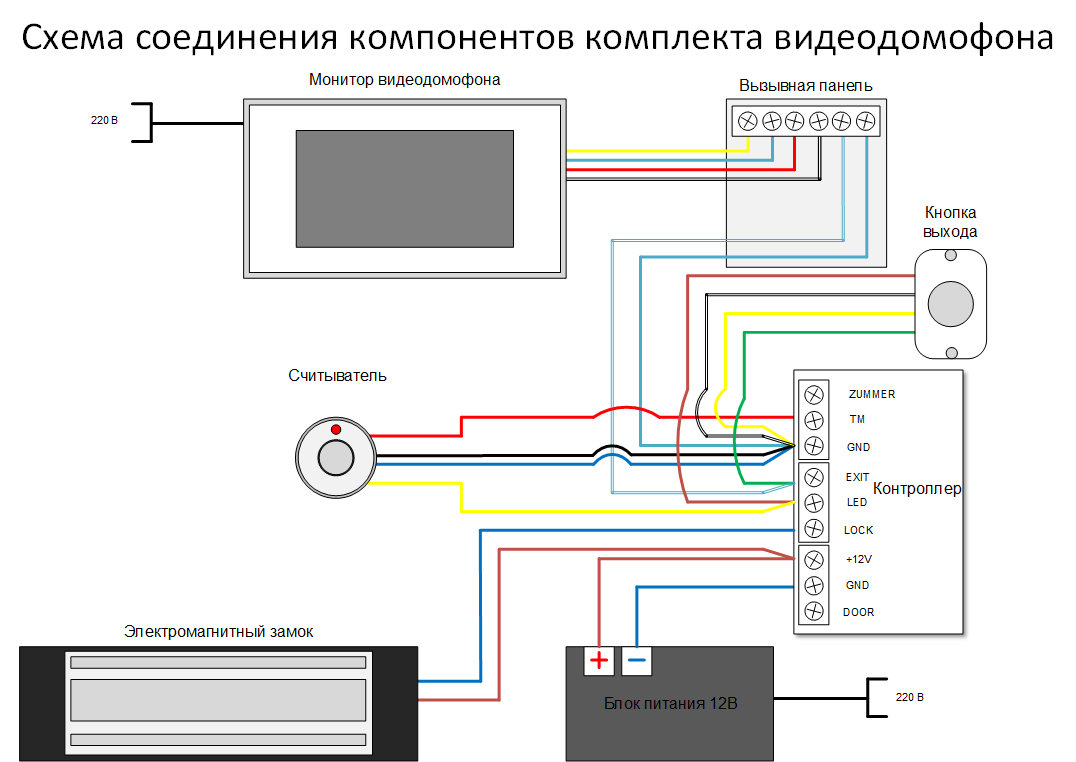

Как можно увидеть, в этой схеме появился считыватель ключей, кнопка выхода и микросхема, которую называют контроллером. По сути, всё оборудование, кроме монитора, замыкается на этом элементе схемы. Красным мы выделили те жилы проводов, которые отвечают за питание устройств. Как видно, они подсоединены к одному и тому же месту.
Как подключать микросхему? Не переживайте, на каждой из них есть разметка, благодаря которой разобраться, куда подключать питание, а куда замок и т. д., понятно, так что подключение видеодомофона контроллером не составит больших проблем.
Конструкция домофона
Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.
Фото — конструкция системы
Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры (при необходимости дополнительного подключения наблюдения за дверью или калиткой), замка и коммутатора. Рассмотрим функции каждой детали:
- Трубка цифрового домофона устанавливается в помещении, чтобы хозяин квартиры или дома мог принять вызов и при необходимости открыть дверь. Стандартно, абонентское устройство обязательно подключено к запирающей системе;

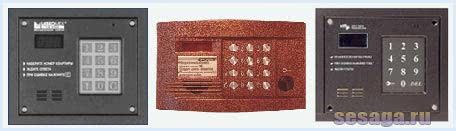

- Вызывная панель необходима для набора нужного кода. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем. Последний – самый редкий вид, он используется для охраны промышленных или государственных объектов;
- Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. Запор с магнитным типом легко можно открыть снаружи, но, при этом он считается более надежным, чем устаревший вариант с металлической задвижкой, подключенной к электродвигателю; Фото — схема замка
- При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Эта практика более распространена в многоквартирном доме, т. к. в частном здании есть только один абонент. Фото — подключение домофона Коммакс
В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.
Фото — схема подключения модели цифрал
Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.
Фото — блок управления домофоном
Правила монтажа домофонов VIZIT
Установка
Необходимо выбрать места для подключения видеодомофона и вызывной панели и установить их.
Электромагнитный замок располагается на двери. Его следует расположить так, чтобы притягиваемая панель находилась на подвижной стороне двери, а замок на неподвижной.
Соединительные провода прокладываются в стенке заранее, делается потайная прокладка или они прячутся в металлический гофр. Подключение проводов к видеодомофону выполняется в соответствии со схемой подключения.
Когда проводится установка электронного замка с поддержкой мобильной связи, необходимо предусмотреть места крепления для антенны и кабеля к нему от вызывной панели, которые не являются вандалозащищенными.
Порядок установки домофона
Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы
Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня
Возможно, таким местом окажется кухня.
Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.
Прокладка кабелей
Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.
Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.
Три совета
Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт
Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.
Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.
Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.
Монтаж вызывной панели
При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.
Монтаж разговорной трубки
Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.
Монтаж контроллера
Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.
Подключение и наладка
Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.
Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.
Программирование электронных ключей
При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.
Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.
В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.
Составляющие охранной системы
Для того, чтобы сделать полноценный видеодомофон, необходимы следущие элементы:
- управляемый дисплей;
- панель вызова;
- кабель, идущий от домофона;
- блок питания;
- замок (электромеханический или электромагнитный);
- устройство для считывания ключей;
- прибор-контроллер;
- инструменты, необходимые для монтажа (молоток, перфоратор, дрель и т. д. ).
Устройств может быть уйма, однако, многие из них являются необязательными, например, считыватель ключей и контроллер.
Оборудование, которое перечислено выше, в большинстве случаев не идет в комплектации охранной системы из-за высокой стоимости, потому такие изделия продаются отдельно. Вполне вероятно, что и вы будете вынуждены производить сбор этой системы отдельными частями. Но на стадии выбора оборудования можно допустить ошибку и купить не подходящие друг к другу устройства. Потому предварительно нужно проконсультироваться с продавцами-консультантами.
Если вам посчастливилось отыскать полный комплект, то не медлите и сразу же его приобретайте, потому что это сильно упростит установку. Затем уже можно думать о том, как подключить видеодомофон.
Комплектация
Домофон состоит из нескольких элементов:
- монитор приема звонка;
- прибор-контроллер;
- вызывная панель;
- устройство для считывания кодов ключей;
- кабель, через который будет осуществляться подключение к видеодомофону;
- дверной замок (электромеханический либо электромагнитный);
- блок питания системы.
Это стандартный перечень. Однако в зависимости от разновидностей домофонов их комплектация будет меняться.
- Аудиодомофоны. Самый простой, дешевый и распространенный тип такого оборудования. Устройство обычно состоит из 2 блоков: внутреннего – для ответа и внешнего – для вызова.
- Видеодомофоны. Имеют блок внешнего типа, оснащенный видеокамерой слежения и подсветкой. Также имеют в своей комплектации монитор.
Кроме того, такие устройства часто оснащаются автоответчиком. Бывают устройства с датчиком движения. Некоторые модели оснащаются еще и блоком памяти, то есть они имеют функцию записи.
Видеодомофоны Commax
Корейская занимает лидирующие позиции на рынке изготовления домофонов и систем безопасности. Постоянно совершенствует свою продукцию, шагая в ногу со временем.Если потребитель решил купить видеодомофон Commax, он получает простейшее в эксплуатации устройство, которое состоит из вызывной панели, монитора и электрозамка. Дополнительным преимуществом станет доступная стоимость прибора.
Видеодомофон для квартиры корейской фирмы Commax
Модели могут воспроизводить как черно-белое изображение, так и цветное. В любом случае качество картинки достаточно высокое.

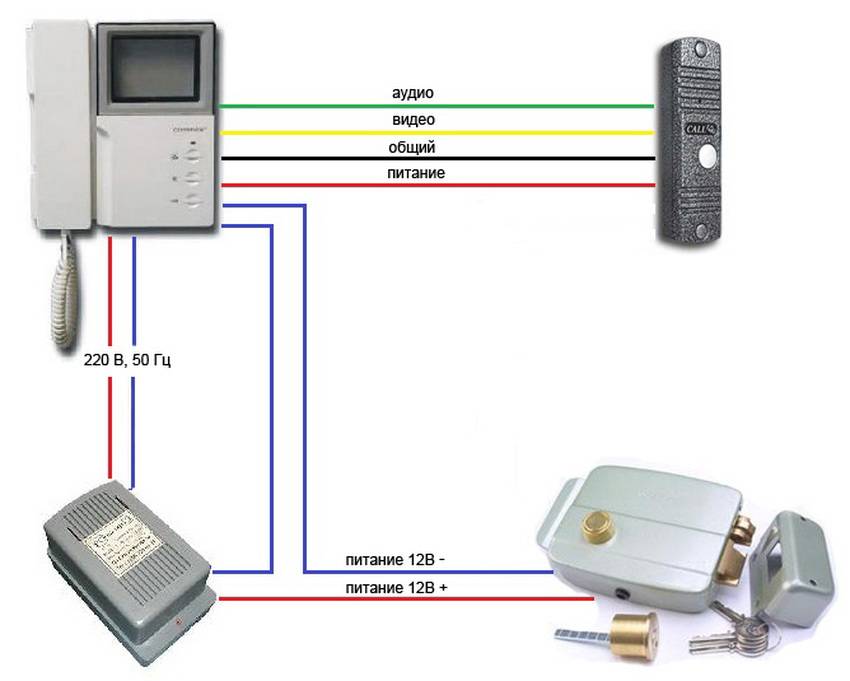

Схема подключения видеодомофона Commax
Схема подключения состоит из следующих элементов:
- видеокамера;
- блок питания;
- электрозамок;
- контроллер;
- вызывная панель.
Принцип соединения отличается простотой. Камера и панель вызова соединяются с контроллером четырьмя проводами. Они разного цвета, что значительно облегчает процесс установки. Чаще всего синий провод – общий, красный – аудиосигнал, белый – видео, а желтый – основное питание.
Выходы видеокамеры и панели вызова получают напряжение постоянного тока равное 12 В. Такая величина появляется после того, как блок питания преобразовывает обычное бытовое напряжение 220 В.
Схема подключения видеодомофона Commax
Полезный совет! Система может быть оснащена двумя электрическими замками. Если владелец не хочет их использовать, то обязательно нужно изолировать и спрятать провода.
Видеодомофон Commax CDV 35A: основные функции возможности
Эта модель довольно современна технологически. Она оснащена стильным сенсорным 3,5-дюймовым TFT LCD цветным дисплеем и переговорной трубкой. Есть возможность подключения дополнительной трубки, что обеспечивает связь между частями квартиры с большой площадью.
Данная марка выполнена в белом цвете, имеет размер 240 х 122 х 27 мм, что позволяет органично вписывать прибор в любой интерьер. К видеодомофону можно подключить две дополнительные видеокамеры и три панели вызова.
Домофон Commax CDV 35A – цветной прибор с минимальным набором самых необходимых функций. Цена видеодомофонов для квартиры этой фирмы доступна и варьируется в пределах 3000-5000 рублей.
Цветной видеодомофон с трубкой Commax CDV-35A
Устройство видеодомофона Commax CDV 70A
Домофон Commax CDV 70A имеет 7-дюймовый (17,9 см) цветной TFT LCD монитор. Это позволяет четко видеть посетителя и все происходящее перед камерой. Дополнительные регуляторные кнопки находятся на боковой панели прибора. Они позволяют настроить приемлемое качество громкости, контраста, цвета и яркости. Аппарат не имеет трубки, т. е. работает в режиме «hands free» («свободные руки»). Оснащен двумя дополнительными каналами для подключения камер или панелей вызова. Также подсоединяется по необходимости еще одна дополнительная трубка.
Эта марка представлена в 3-х цветах: серебристый, белый перламутр и черный. Имеет размеры 243 х 168 х 35 мм. Современный дизайн, его цветовая гамма и размеры смогут всегда качественно дополнить любую обстановку.
Видеодомофон с цветным монитором Commax CDV 70A
Выгодные преимущества видеодомофона Commax CDV 71AM
Устройство оснащено качественной LED подсветкой. Это позволяет значительно повысить качество изображения и уменьшить энергопотребление.
Комплект видеодомофона для квартиры марки Commax CDV 71 AM оснащен 7-дюймовым цветным экраном. С помощью специальных кнопок можно легко настроить цветность, яркость и контрастность на свой вкус. Возможно подключение 2-х панелей вызова, 2-х видеокамер, 2-х дополнительных трубок.
Встроенная память способна сохранить 128 кадров. При необходимости можно проводить 3-сторонние переговоры. Ультрасовременный дизайн видеодомофона Commax CDV 71AM представлен в 2-х цветах – серебряном и матовом черном. Кнопки, которые используются нечасто, расположены на боковой панели. Часто используемые кнопки – на передней панели. Для удобства использования они обозначены рисунками.
Комплект видеодомофона Commax CDV-71AM
Что внутри домофона? Изучаем устройство и схему подключения
Домофоны являются одной из разновидностей систем контроля доступа. Люди старшего поколения могли впервые увидеть домофоны в иностранных фильмах 70-х годов. Герои картин подходили к подъездам домов, выбирали кнопку с фамилией нужного им человека, нажимали ее, разговаривали с жильцом. По его разрешению входная дверь открывалась, и люди заходили внутрь здания. В 90-е год зарубежная диковинка превратилась в привычный атрибут нашей жизни. Сначала многоквартирные дома, а затем частные домовладения стали оснащаться домофонными системами. Применение домофонов увеличило уровень безопасности граждан. В этом материале мы постараемся познакомить читателя с устройством домофонов, принципом действия и назначением его основных узлов.
Установка видеодомофона
Для установки видеодомофона потребуется:
- розетка;
- монитор;
- кабель сечением 0,22х4 мм;
- кронштейн;
- пара технических коробов – 2,5х1,6 см и 1х1,6 см;
- электрозамок;
- жидкие гвозди;
- кембрик;
- блок питания на 12 В;
- панель для вызова (с камерой и по возможности антивандальная).
Последовательность действий должна быть следующей.
Шаг 1. Вначале определяется место для монитора. Ввиду того что к монитору будет подводиться питание, его желательно закрепить на стене возле электрощитка.
Шаг 2. Кабель протягивается к двери.
Шаг 3. В заранее выбранном месте к стене крепится кронштейн для монтажа монитора. Чтобы было удобно, монитор устанавливается на уровне глаз.
Шаг 4. Со щитка снимается панель, после чего жидкими гвоздями крепится розетка и подключаются кабели: один к фазе через автомат, второй – к нулевой шине.
Шаг 5. Для прокладки проводов в холе крепится короб 1х1,6 см, затем протягиваются провода от питания и видеонаблюдения.
Шаг 6. Вешается монитор, к нему подключаются провода (согласно инструкции):
- белый для видео;
- зеленый для монитора (общий);
- желтый для звука;
- красный для +12 Bт.
В большинстве случаев подобные мониторы оборудуются пружинными контактами: на них нажимают, вставляют кабель и отпускают – контакт зажимается. Все провода предварительно зачищаются.
Если в инструкции детальной схемы нет, ее всегда можно найти в Интернете.
Шаг 7. Далее следует установка замка. Желательно выбирать электромагнитный, т. к. он способен функционировать даже без электричества. Изнутри замок будет открываться с помощью механической кнопки, а снаружи – электромагнитным ключом.
Замок устанавливается на неоткрывающейся стороне дверного полотна, «ответка» – на открывающейся, но таким образом, чтобы камера находилась в полутора метрах от пола (максимум – 1,6 м). Для крепления камеры в двери проделываются отверстия, далее используют винты с маркировкой «MБ». Отверстия закрываются декоративными заглушками.
Шаг 8. Затем устанавливается доводчик для регулировки скорости закрывания двери. Посредством регулировочных винтов задается скорость «дохлопа», после чего доводчик закрывается крышкой.
Шаг 9. Устанавливаются контроллеры. Обычно в комплекте они идут парой – один управляет замком, второй контролирует считыватель Тоuch Memorу (для открывания электромагнитным ключом). Последняя опция и позволяет устанавливать подобные видеофоны в многоквартирных домах, но с предварительной считкой всех ключей от подъезда.
Источник электропитания (обязательно стабилизированный) подключается к энергосберегающей лампе и крепится под потолком.
Шаг 10. Подключаются все провода (старым добрым методом «скрутки») и изолируются термоусадочным кембриком.
Для чего необходимо устанавливать домофон в частный дом
Электромеханический механизм на калитку Выбор замка на калитку и комплектация устройства Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком.
Если в дневное время замок можно легко открыть кнопкой с абонентского блока или ключом снаружи, то ночью устанавливаются дополнительные ригели, которые полностью блокируют возможность открытия замка. Дополнительные меры безопасности.
Подключение проводов к видеодомофону выполняется в соответствии со схемой подключения.
Они обеспечивают значительную длину прокладки; цифровые устройства — используют для передачи витую пару. Установка врезных замков достаточно сложное дело, требующее определённых навыков и опыта работы с инструментом, поэтому эту процедуру лучше доверить специалистам.
Виды электронных замков
Минусовый провод блока питания можно подключать напрямую к замку, а его плюс заводится через контакты реле. По истечении этого времени задержки электромагнитное реле опять срабатывает и замок переходит в замкнутое состояние.
Беспроводные 3g-камеры видеонаблюдения работают по принципу обычных видеозвонков, поэтому необходимо всегда быть в зоне покрытия. Данный вид замка обладает следующими преимуществами: Низкая цена; Лёгкость в установке; Возможность установить на большинство типов дверей.
Для чего необходимо устанавливать домофон в частный дом
Завершающим этапом является заделка. Данный вид замка обладает следующими преимуществами: Низкая цена; Лёгкость в установке; Возможность установить на большинство типов дверей. Его следует расположить так, чтобы притягиваемая панель находилась на подвижной стороне двери, а замок на неподвижной. Конструкция электромеханического замка схожа с обычным дверным замком, который бывает врезным или накладным.
В качестве слаботочных сигнальных проводов можно использовать витую пару, применяемую в компьютерных сетях. Специфика работы замка данного типа заключается в перемещении ригеля, удерживающего дверь в закрытом положении. Они не выходят из строя в любой мороз и в дождливое время. Кроме своей основной задачи, легкой идентификации посетителя в дневное и ночное время, он делает фото в момент вызова, способен организовывать двустороннюю аудиосвязь, осуществлять еще множество действий
Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.
Подключение электромеханического замка
