Как правильно установить автоматические выключатели и УЗО в электрощитке

Особенности монтажа

Для мощных электроприборов, например, бойлеров от 3.5 кВт крайне рекомендована индивидуальная линия со своей защитной автоматикой. Более надежным считается вариант включения не через розетку, а подсоединение напрямую в щиток, конечно, через защитное подключение. Желательно выбирать автоматику, размыкающую и фазу, и ноль (двухполюсную).

Указания выше носят рекомендательный характер. Любое оборудование можно подсоединять на линии с иными потребителями, но надо рассчитать проводку под их совокупную мощность. А также сложнее подобрать автоматику, есть больше риска, что будут ложные тревоги. Нет особо критичных замечаний и для подключения через розетку, если она подобрана под параметры потребителей (изделие должно быть рассчитано на 16 и больше Ампер).

Если будет одно общее УЗО+АВ, то сложнее определить, где неполадка, где произошел пробой, утечка. Обесточится вся сеть, поэтому обычно ставят не общую автоматику, а на несколько линий (отдельно на освещение, на мощное устройство и так далее).

Когда выбивает

У подключенного устройства одна задача — обесточить линию, когда ток попадает на электроприбор (его конструкцию, корпус). Данный аппарат улавливает колебания не доступные автоматическому выключателю, поэтому последний ставят к нему в пару, таким образом, обеспечивается полная защита — от скачков, превышений (АВ) и от утечек (УЗО). В АВДТ все эти функции в одном корпусе.

Причины, когда отщелкивается вышеуказанная связка, обесточивая сеть:

• утечки, КЗ, при сверхтоках. Часто такое возникает при повреждении изоляции (старая проводка), при пробоях ТЭНов, неполадках электросхем внутри прибора;
• ложная сработка — выбран слишком чувствительный аппарат, граница отключения слишком низкая;
• возникло замыкание на «земле» или «нуле» в розетке, при их объединении;
• в условиях, провоцирующих опасные факторы: при влажности, во время грозы с молниями;
• неправильный подбор и установка.

Проверка исправности

Процесс как правильно подключить УЗО предполагает его проверку. Способы процедуры — отдельная тема, особенно по лампе-контрольке, поэтому перечислим их вкратце:

• кнопкой «тест» («Т») на корпусе изделия. При нажатии имитируются условия сработки: на фазе ток превышает значение на нейтрале. Минусами способа являются неполные данные, так как возможны обстоятельства, когда аппарат исправный, например, при неправильном монтаже, поломке тумблера «Т» (брак);
• этот метод годится только для электромеханических моделей.  Удобно применить на месте при покупке. Суть: нагрузка идет только на одну катушку, появляется разница величин. Аппарат отсоединяют, на клеммы с одной стороны цепляют проводки от батарейки или маломощного БП (зарядка для смартфона), но ток источника должен равняться уставке аппарата или превышать ее. Соблюдают полярность, если нет срабатывания, меняют ее, если же и после этого нет реакции, изделие неисправное или электронного типа.
• третий метод — лампой-контролькой создают реальную утечку. Сборка: к патрону прикрепляют проводки для прикасания к клеммам. Подбирают мощность лампочки: для уставки защиты в 30 мА подходит 10 Вт. Будет забираться 45 мА (I=P/U=>10/220=0.045). Если 100 мА, то подойдет 25 Вт. Превышающая уставку мощность для проверки рабочего состояния не важна. Но при учете раскалибровки ее надо учесть точно. Берут лампочку с точным совпадением, под мА. Если таковой нет, то для получения и модулирования нужной мощности в сборку включают сопротивление — резисторы.

Нулевой и защитный проводники

С принципами работы УЗО мы разобрались, осталось только провести корреляцию с существующими схемами электропитания переменным током. Большая часть инцидентов, связанных с неправильной работой устройств дифференциальной защиты, вызвана именно неверным применением в различных схемах электроснабжения.

Главным образом цепи переменного тока отличаются наличием и схемой соединения нулевого и защитного проводников. Таким образом, можно выделить схемы электропитания с глухо заземлённой и изолированной нейтралью. На практике отличие заключается в месте объединения нулевого рабочего и нулевого защитного проводников. Для правильной работы УЗО общая точка нуля должна располагаться по схеме раньше места установки прибора.

Цепи, контролируемые УЗО, не должны иметь потенциальной возможности сбрасывать часть тока на землю, иначе ложные срабатывания гарантированы. Поэтому защитой от утечек оснащают преимущественно сети с изолированной нейтралью (IT и TT), то есть не имеющие связи с защитным нулевым проводником на всей протяжённости сети после ВРУ

В этот же разряд входят системы с глухозаземлённой нейтралью TN-S и TN-C-S, хотя установка дифференциальной защиты в них требует дополнительной осторожности

Тем не менее, в системах типа TN-C устройства защитного отключения всё же могут корректно работать. Их подключение выполняется по 3-х или 5-проводной схеме, то есть защитный проводник тянется к распределительному узлу для объединения с рабочим нулём до места врезки УЗО. Защита от дифференциального тока в таком случае ограничена в селективности: трудно защищать целые группы проводников, приборы удаётся устанавливать только на крайних ответвлениях, то есть сразу перед токоприёмниками. Частный пример — розетки со встроенной защитой от утечек.

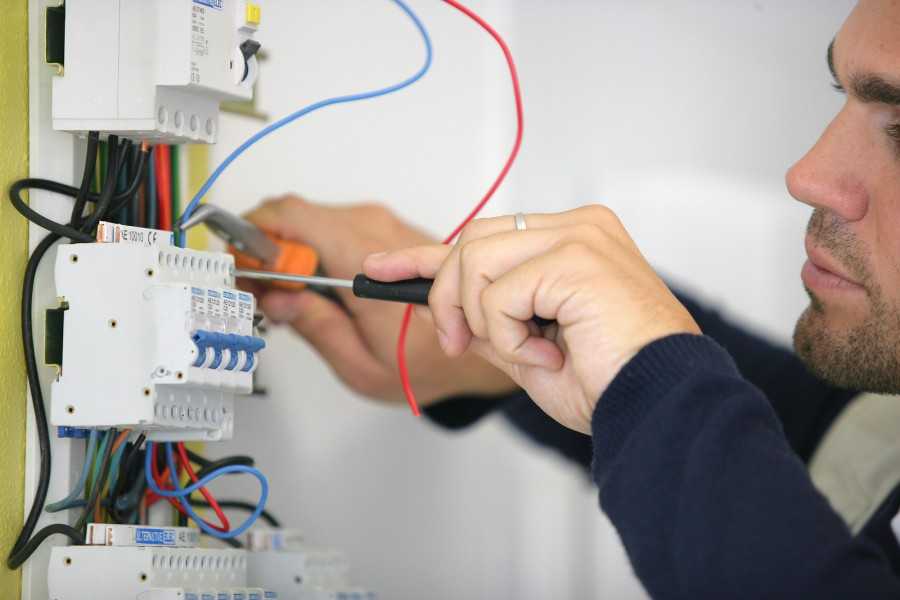

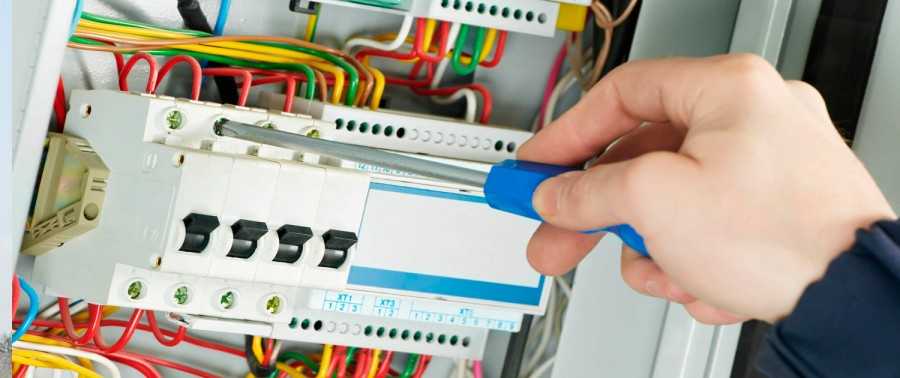

Монтаж автомата в щитке

Установка автоматического выключателя и его последующее подключение требуют определенных знаний и опыта в электротехнике, поэтому подключать устройство без практики не рекомендуется. Но при желании и строгом следовании инструкции подключить автомат будет под силу и профессионалу, и новичку.

Перед тем, как приступить к монтажу своими руками рекомендуется просмотреть подходящие схемы подключения автомата, где будет наглядно показаны все проводимые соединения.

В целом, алгоритм выглядит следующим образом:

• Ознакомиться с инструкцией, прилагаемой к автомату, схемой подключения, изображенной на корпусе устройства.
• Изучить нормативные документы (ГОСТ, ПЭУ), касающиеся данного вопроса.
• Подготовить инструменты: острый нож, отвертки (в том числе индикаторную), мультиметр.
• Определить назначение проводов (если отсутствует цветовая или буквенная маркировка).
• Обесточить сеть.
• Зачистить провода на 1 см.
• Подготовить щиток под размещение автоматов: установить DIN рейку, определить место.

Далее действия отличаются для выключателей с разным количеством полюсов. Так, для однополюсного автомата необходимо сделать:

• Соединить питающий провод с верхней (входной) клеммой пакетника, а проводник, идущий от счетчика, надежно закрепить к нижней (выходной).
• Развести по УЗО, нулевой шине, заземлению и другим имеющимся защитным системам.
• Нулевой кабель подключить к клемме PEN через счетчик.
• При необходимости задействовать специальные наконечники (для слишком гибких проводов или для большего закрепления).
• Проверить надежность закрепления жил, подергав за каждый присоединенный проводник.
• Включить ток, проверить функционирование устройства.

Автомат в щитке – это быстрый и удобный способ контролировать поступление электричества в дом, помимо этого прибор имеет организационную и защитную функцию.

Для безопасного его функционирования важно грамотно подойти к выбору, расчетам и подключению, а вся необходимая для этого информация есть как на корпусе устройства, в сопроводительных документах, так и в приведенных выше инструкциях

Расшифровка обозначений серии F200 ABB

В обозначении УЗО серии 200 производства фирмы АВВ каждая цифра и буква соответствует определённому параметру:

• F2 — серия;
• F — стандартные, FH — экономичная, без подключения дополнительных устройств, FAP-R — с предотвращением ложных срабатываний, S — селективный, АЕ – с возможностью аварийного отключения;
• 202 — двухполюсный (однофазный), 204 — четырёхполюсный (три фазы и ноль);
• А — переменный и пульсирующий ток, АС — только переменный;
• номинальный ток — 16,25,4,,63,80,100;
• ток срабатывания (утечки) — 1 — 0,01А, 2- 0,03А, 3-0,1А, 4-0,3А.

Например, расшифровка названия дифференциального реле (УЗО) ABB FH202 AC-63/0.03:

• серия F200;
• двухполюсное (однофазное);
• экономичного исполнения (без подключения дополнительных устройств);
• переменного тока;
• номинальный ток — 63А;
• ток срабатывания (ток утечки) — 0,03А.

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник.

Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Паять или не паять

Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:

• недостаточная прочность пайки;
• при работе приборов происходит повышение переходного сопротивления;
• остатки флюса провоцируют развитие коррозии;
• снижается проводимость тока.

Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.

Только при соблюдении правил подключения и рекомендаций опытных электриков можно самому не только сделать электрическую разводку по дому, но и надежно установить автомат в электрощитке.

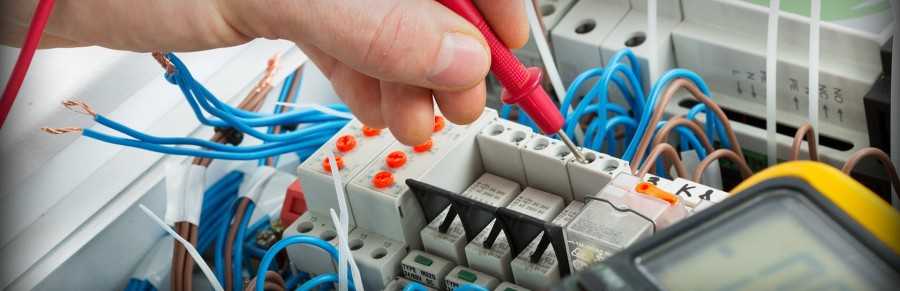

Проверка и устранение неисправностей

Установка УЗО практически в любую систему электроснабжения позволяет точно проверять подключенные к сети устройства и линии на предмет проблем с изоляцией и пробоя на корпус. Для этого УЗО и стараются сдвинуть как можно ближе к вводному автомату: область защиты при этом становится только шире, при этом проблемная точка легко детектируется путём последовательного перебора подключенных линий.

Ложное срабатывание УЗО практически всегда является следствием какого-либо действия человека: прикосновения к корпусу техники, включения прибора в розетку и т. д. Таким образом, место утечки в большинстве случаев удаётся достаточно быстро локализовать. Если срабатывает вводное УЗО, контролирующее несколько групп, линию со слабой изоляцией определяют путём последовательного отключения розеточных групп и контроля за работоспособностью электросети. Обнаруженная сеть может переключаться на питание в обход УЗО, но только с переподключением обоих проводников и только если такое изменение схемы допустимо с точки зрения электробезопасности. В остальных случаях требуется либо установка диффзащиты на большее значение тока утечки, либо восстановление изоляции линии.

Фото remkip.ru

Периодически нужно тестировать работоспособность механизма. Для этого в каждом устройстве предусмотрена тестовая кнопка, замыкающая один выходной полюс с противоположным входным через токоограничивающее сопротивление. Таким образом, имитируется утечка, значение которой с высокой точностью приближено к порогу срабатывания. Отсутствие реакции на нажатие тестовой кнопки может служить как о неисправности прибора, так и о слишком низком рабочем напряжении.

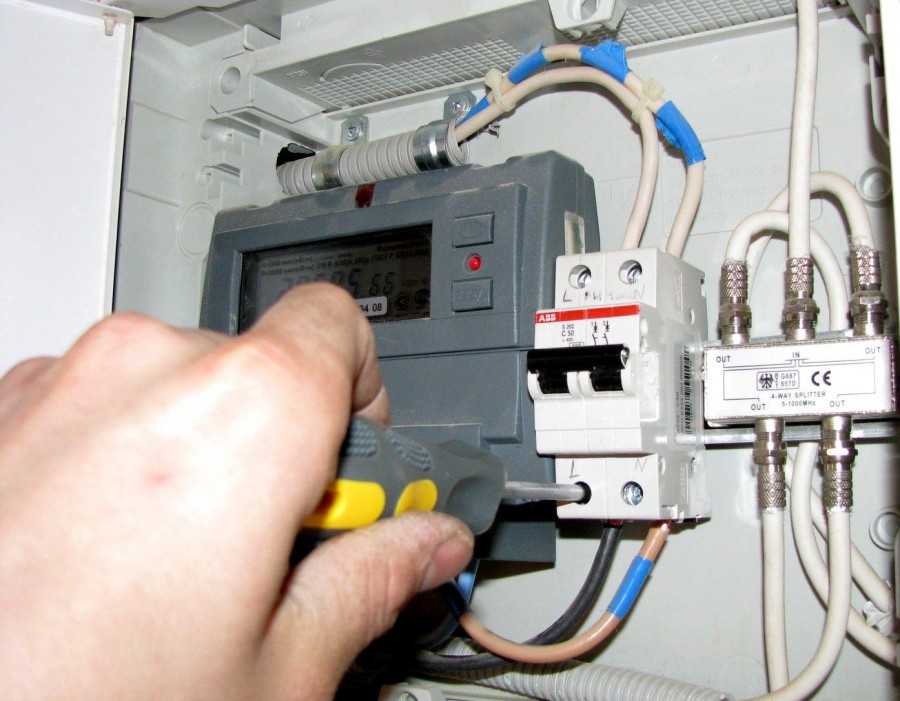

Вводной выключатель и прибор учета

Начальной точкой домашней электроустановки считается вводной выключатель, к которому подключается электросчетчик, и остальные устройства, расположенные после прибора учета.

Сергей Савельев

Номинал вводного АВ определяется энергоснабжающей организацией, исходя из выделенной мощности. Например, при трехфазном вводе и 15 кВт выделенной мощности номинал – 25А. При 1-фазном вводе и 7,5 кВт номинал – 40 А. При этом, если мощность более 11 кВт, электроснабжение должно быть трёхфазным. При наличии в проекте трёхфазных потребителей допускается трёхфазное подключение при выделенной мощности менее 11 кВт.

Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:

• подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
• дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
• фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
• электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.

Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.

Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.

Частный дом

В частных домах подразумевается использование приборов и устройств защитного отключения. В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов. Автоматы защиты Защитные автоматы выбираются по току, который необходим для потребителей данной группы. Тогда, при возникновении аварийной ситуации, сначала отключается устройство на поврежденной линии.
УЗО и однополюсные автоматы. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.
Главу 1.
Последовательность правильного монтажа электрического щита Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы.
Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее. Вызвано все это отсутствием объективной информации о том, как правильно подводить электричество к дому и каким оборудованием следует оснащать вводной электрический щиток.
Причина одна: они надежнее, так как срабатывают независимо от наличия питания, а для работы электронных обязательно необходимо питание. Автоматический выключатель выбирается с некоторым запасом, чтобы он не отключался по перегрузке.
Если щит учёта электроэнергии напряжением в В расположен не на улице, то перед вводным автоматом монтируют сначала его.
Основные схемы трёхфазного щита на примере продукции ANDELI

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Куда устанавливают электрощит для счетчика и автоматики

Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.

Как правило, закрепляют щиток на уровне видимости жителей квартиры — это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

Электрощиток в квартире

Любые современные щитки имеют надежное основание, закрываются с помощью замка, поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.

При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Видео – Сборка щитка для квартиры

Правильный электромонтаж

Большая часть УЗО относится к категории модульной техники для установки на 35 мм DIN-рейку. Высота модуля и размер шейки соответствуют стандартным габаритам, поэтому с размещением диффзащиты в обычных рядных ящиках проблем не возникает.

Фото drive2.com

В плане сборки щитовой проводки имеются свои тонкости. Подключение входного рабочего нуля к общей шине или кросс-модулю должно выполняться сразу после выхода с УЗО одним проводником без ответвлений. При этом к данной шине должны подключаться только те линии, защита которых контролируется устройством, с которого взят рабочий нуль. Таким образом, в стандартном щитке действует следующая схема подключения:

1. Входные фазные и нулевой провод с вводного кабеля подключают напрямую на клеммы УЗО. С обратной стороны снимается рабочий ноль и фазы, каждый проводник на отдельную шину.
2. К общей нулевой шине подключаются:
   • нулевые проводники осветительной сети напрямую;
   • ноль подключения УЗО 1 группы на 10 мА;
   • ноль подключения УЗО 2 группы на 30 мА.
3. К фазной шине подключается вся нагрузка, включая УЗО 1 и 2 группы.

Схема подключения УЗО: 1 — вводной автомат; 2 — счётчик; 3 — общее селективное УЗО; 4 — кросс-модуль; 5 — автоматы осветительной сети; 6 — автомат для защиты УЗО; 7 — УЗО первой группы  10 мА; 8 — УЗО второй группы 30 мА; 9 — нулевая шина; 10 — шина заземления

Поскольку нулевой контакт устройств дифференциальной защиты расположен справа, сами приборы располагают в правой части ряда, чтобы впоследствии выполнить раздачу фаз по автоматическим выключателям гребёнкой. После УЗО 1 и 2 группы устанавливаются дополнительные шины или кросс-модули, к которым подключаются все линии, входящие в соответствующую группу защиты. Если устройство защитного отключения или дифференциальный автомат устанавливаются в местных групповых щитках, они всегда следуют по схеме первыми. Исключение составляют линии освещения, питание на которые подаётся со входных клемм защитных устройств. Для снижения переходного сопротивления многопроволочные жилы следует обжать наконечниками. Контроль усилия затяжки для модульных устройств не критичен, однако требуется перетяжка контактов спустя 48–72 часа после завершения монтажа.
