Подключение через трансформаторы тока
Самой актуальной на сегодняшний день считается схема подключения десятипроводная, преимуществом которой является изоляция силовых цепей.
Трансформаторы тока обеспечивают эту самую изоляцию силовых цепей. Для применения в бытовых или промышленных условиях измерительного устройства изоляция или по-другому гальваническая развязка является важным фактором, обеспечивающим безопасность. К минусам такого способа следует отнести достаточно большое количество проводов.

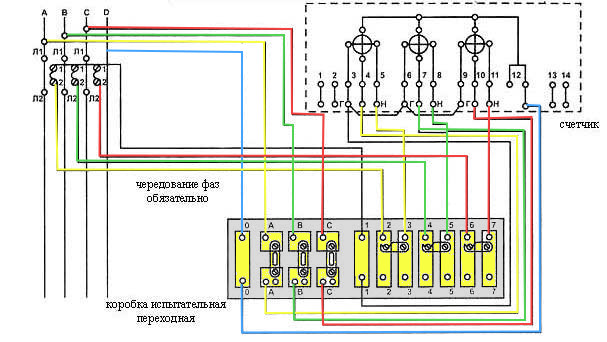

Схема подключения производится в чёткой последовательности:
- клемма №1 – вход фазного привода (А).
- клемма №2 – вход измерительной обмотки фазного привода (А).
- клемма №3 – выход фазного привода (А).
- клемма №4 – вход фазного привода (В).
- клемма №5 – вход измерительной обмотки фазного привода (В).
- клемма №6 – выход фазного привода (В).
- клемма №7 – вход фазного привода (С).
- клемма №8 – вход измерительной обмотки фазного привода (С).
- клемма №9 – выход фазного привода (С).
- клемма №10 – вход нулевого привода (N).
- клемма №11 – выход нулевого привода (N).
В процессе установки измерительного устройства электроэнергии, трансформаторы подключают к разрыву цепи посредством специальных зажимов, называемых Л1 и Л2.
Подключение трехфазного счетчика
Одной из упрощённых версий подключения трёхфазного счётчика через трансформаторы тока считается сведение их в конфигурацию по внешним характеристикам похожую на звезду. Такой способ облегчает установку счётчика, поскольку задействуется значительно меньше проводов. Это обусловлено сложной конфигурацией внутренней схемы устройства.
Более устаревшей, но всё же в действительности встречаемой является семипроводная схема подключения счётчика с трёмя фазами через трансформаторы тока.
Минусом семипроводного способа считается отсутствие изоляции измерительных цепей, что является крайне небезопасным фактором при использовании и обслуживании прибора.
Схема установки

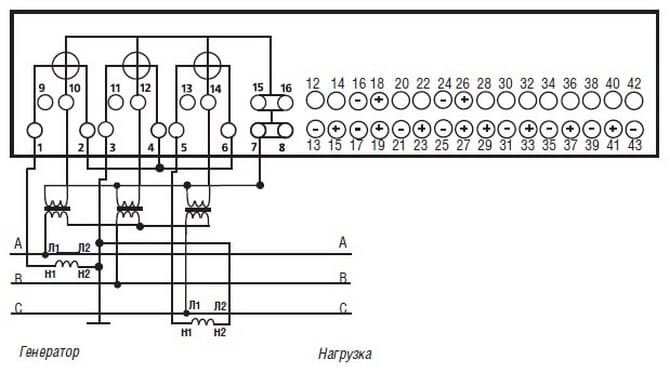

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:
Разберем подробнее. На клеммы в колодке, обозначенные А, В, С приходит провод подключенный к шинам питания 380 вольт, а далее через перемычки уходит на прибор учета.
С трансформаторов провод приходит на клеммы 1-7. Далее посредством перемычек уходит на счетчик. При необходимости , перемычки раскручиваются, и сдвигаются, разрывая цепь. Это позволяет снять сетевое напряжение и обеспечить безопасную работу с устройством, подключенным к испытательной коробке.
ИКК снабжена защитной прозрачной крышкой и устройством для опломбирования, винт со сквозным отверстием. Снятие и установка пломбы на ней происходит одновременно со счетчиком. На фото ниже собранный щит с электросчетчиком Меркурий и трансформаторами тока. Данный электрощит подготовлен для монтажа в ящик.
Счетчик “Меркурий-230” – это оборудование, которое предназначено для учета мощности и энергии (реактивной, активной) в одном/двух направлениях в трехфазных 3- или 4-проводных системах переменного тока (50 Гц) посредством измерительных трансформаторов. Он обладает возможностью учета тарифов по зонам суток, потерь, а также передачи показаний и информации о потреблении энергии по цифровым интерфейсным каналам.
Характеристики электросчетчика
К эксплуатационным показателям прибора Меркурий 230, полностью характеризующим его в качестве устройства учета, относят следующие возможности:
- Отображение на дисплее данных по потребленной электроэнергии для любого из предусмотренных режимов работы: ночного, дневного, льготного и т. п.
- Учет энергопотребления по одному из 4-х тарифных режимов с 16-ю зонами перекрытия по времени.
- Подсчет и регистрация токовых и частотных параметров.
- Контроль потребления через интерфейс (с центрального диспетчерского пункта).
- Сохранение в памяти устройства до 10-ти важнейших событий, а также моментов пропадания отдельных фаз, превышения ими допустимых значений, дат вскрытия и изменений тарифного режима.
Как проверить трансформатор тока: практические наработки бывалого релейщика
Вернемся к конструкции ТТ и представим все, что способно в нем повредиться и мешать нормальной работе. Это:
- пробой диэлектрического слоя между обмотками, а также на корпус или магнитопровод;
- повреждение изоляции между витками вторичной обмотки, которое приведет к межвитковому замыканию и нарушению коэффициента трансформации;
- перепутывание направления навивки обмоток при монтаже за счет ошибок в маркировке или невнимательности персонала;
- механический износ контактов;
- обрывы провода.
Все проверки ТТ основаны на учете возможности возникновения этих дефектов и призваны обнаружить их появление. Первоначально всегда выполняется внешний осмотр, позволяющий визуально выявить наружные повреждения.
Проверка изоляции трансформатора тока: на что обращать внимание
Собранные полностью токовые цепи должны иметь изоляцию не менее 1 мегаома (МОм). Для ее измерения применяют специальные приборы — мегаомметры. Требования к их конструкции оговорены в технической документации на ТТ. В подавляющем большинстве случаев их выходное напряжение — 1000 вольт.
Измерение изоляции не предназначенными для этих целей приборами, например, современным цифровым мультиметром, выполнять нельзя. У них низкая мощность выходного сигнала. Она не позволит выявить скрытые дефекты.
К измерениям допускается мегаомметр, прошедший метрологическую поверку и испытания изоляции.
Им измеряют электрическое сопротивление:
- корпуса относительно всех обмоток;
- каждой обмотки относительно всех других.
Самый простой и надежный метод прямой проверки ТТ: прогрузка под реальной нагрузкой
Собирается штатная схема включения трансформатора. Его первичная обмотка подключается к силовым цепям, а вторичная — к нагрузке. В обе обмотки устанавливаются точные измерительные приборы: токовые клещи или амперметры.
На силовую цепь подается напряжение так, чтобы по ней протекал ток I1 с величиной от 0,2 до 1,0 номинального значения. Показания приборов снимаются во всех обмотках.
По результатам измерений делят значение тока первичной обмотки на его величину во вторичной: рассчитывают коэффициент трансформации. При совпадении вычисленного Ктт с заданным техническим паспортом делается вывод об исправности ТТ.
При прогрузке трансформатор работает в реальных условиях. По правилам безопасности его вторичная обмотка должна быть заземлена. Не пренебрегайте этим требованием.
Если на ТТ смонтировано несколько вторичных обмоток, то все они до прогрузки должны быть надежно закорочены или подключены к приборам измерения.
Магнитопроводы многих высоковольтных ТТ нуждаются в заземлении. У них на клеммной колодке имеется специальный зажим с соответствующей маркировкой. Это требование тоже нельзя игнорировать.
Прогрузка с амперметром во вторичной цепи не позволяет выявить дефекты, связанные с нарушением полярности подключения обмоток. Но, использование вольтамперфазоиндикатора (ВАФ) с токовыми клещами поможет измерить угол отклонения вектора тока от начала координат, сделать достоверный вывод.
К сожалению, на практике часто довольно сложно воспользоваться методом прогрузки. Поэтому ТТ проверяют иными способами.
Счетчик “Меркурий-230”: подключение косвенное
Подобный вариант подключения прибора учета не используется в бытовой сфере. Косвенная схема рассчитана на учет электрической энергии на шинах генерирующих предприятий. К таковым относятся атомные, гидравлические и тепловые электростанции.
На шинах, которые отходят от генератора, устанавливаются трансформаторы тока. Данные от клемм трансформаторов поступают на прибор учета, фиксирующий объем выработанной электрической энергии. Последняя через распределительные устройства, по линиям передач, поступает к подключенным к сети потребителям.
Трёхфазный электросчётчик “Меркурий 230” считается электросчетчиком нового поколения – на нем предусмотрены телеметрические выводы и интерфейс для обмена данными. Счетчик оснащается электронной пломбой и может сам себя диагностировать автоматически.
Специалисты компании “10 киловольт” прошли обучение в компании ООО “НПК “Инкотекс” – производителе электросчетчиков Меркурий и имеют необходимые сертификаты. Установка самых современных приборов учета электроэнергии не является проблемой, если за дело берутся профессионалы. Звоните – наши сотрудники проконсультируют по вопросам подключения электросчетчиков, проведения электричества на участок, электроиспытаниям и электромонтажным работам.
| Прайс-лист на установку (замену) и перепрограммирование электросчетчиков | |||
|---|---|---|---|
| № | Наименование работы | Ед. изм. | Цена (руб.) |
| 1 | Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного) | шт. | 2000 |
| 2 | Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного) | шт. | 3500 |
| 3 | Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В) | шт. | 3200 |
| 4 | Программирование тарифного расписания или переход на зимнее/летнее время | шт. | 1000 |
| 5 | Меркурий 200.02 (однофазный, многотарифный) | шт. | 1800 |
| 6 | Меркурий 230 ART-01CN (прямого включения) | шт. | 4700 |
Электросчетчик “Меркурий 230”
Серия электросчетчиков “Меркурий-230” применяется для учета активной, активной и реактивной энергии прямого и обратного направления переменного тока, при его частоте 50 Гц, в 3-х и 4-х проводных электросетях. Счетчик подключается как прямым, так и трансформаторным способом: подключение трансформаторов тока к счетчику “Меркурий 230” позволяет учитывать электроэнергию на объектах, где высока токовая нагрузка.
Жидкокристаллический дисплей дает показания в киловатт-часах (или киловар-часах при измерении реактивной энергии). Дисплей 8-разрядный: 6 цифр соответствует целым значениям, 2 последних – показывают два знака после запятой, что соответствует сотым долям кВт/ч.
Счетчик соответствует классу погрешности 1,0 по ГОСТ Р 52322-2005. По условиям эксплуатации, счетчик “Мерркурий-230” должен устанавливаться внутри помещения: это группа 4 ГОСТ 22261-94, где диапазон рабочих температур составляет от минус 40 до плюс 55 грд Цельсия.
Подключение электросчетчика Меркурий 230 через трансформаторы тока
позволяет измерить ток заведомо больше того, на какой рассчитан электросчетчик. Подключение трехфазного счетчика Меркурий через трансформаторы тока осуществляется по следующей схеме:
Схема установки

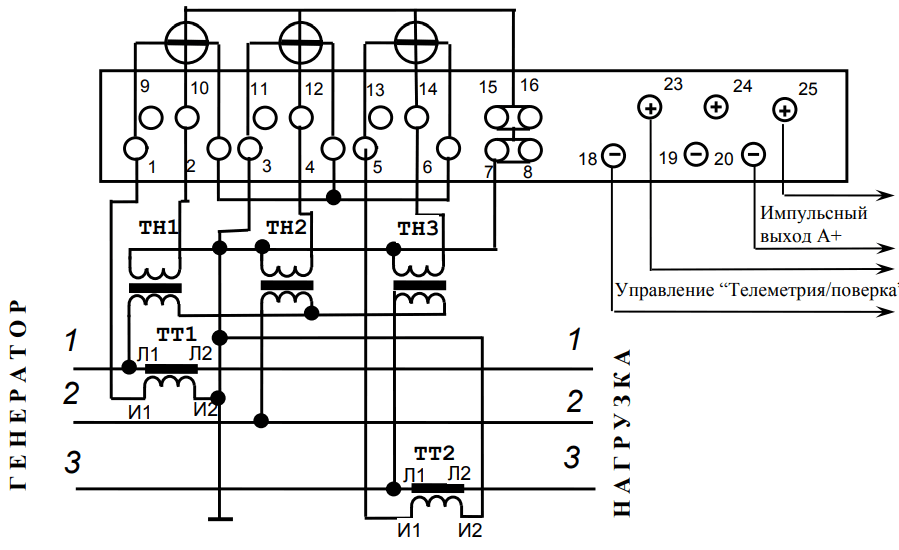

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:
Разберем подробнее. На клеммы в колодке, обозначенные А, В, С приходит провод подключенный к шинам питания 380 вольт, а далее через перемычки уходит на прибор учета.
С трансформаторов провод приходит на клеммы 1-7. Далее посредством перемычек уходит на счетчик. При необходимости , перемычки раскручиваются, и сдвигаются, разрывая цепь. Это позволяет снять сетевое напряжение и обеспечить безопасную работу с устройством, подключенным к испытательной коробке.
ИКК снабжена защитной прозрачной крышкой и устройством для опломбирования, винт со сквозным отверстием. Снятие и установка пломбы на ней происходит одновременно со счетчиком. На фото ниже собранный щит с электросчетчиком Меркурий и трансформаторами тока. Данный электрощит подготовлен для монтажа в ящик.
Главным помощником в экономии электрической энергии — это правильно подобранный счетчик. При покупке нужно будет определиться, какой именно тип счетчика необходим: однофазный или трехфазный.
Считчики данного типа отличаются повышенной надёжностью и техническими характеристиками. Ранее их применяли для контроля за электричеством на производстве и на предприятии. Но на данный момент их используют для устройства системы электричества в загородных домах. В чем такая необходимость? В увеличении количества электробытовой техники, которая требует от сети большей мощности. Было решено провести электрификацию домов. Читайте, как подключить розетку с заземлением .
Если рассматривать различия трехфазного и однофазного счетчика, то первоначально натыкаются на такой параметр, как напряжение. В случае с однофазным устройством оно равняется 220 В, а вот трехфазные счетчики могут работать с напряжением в 380 В. Устройство и принцип работы электродвигателя описаны .
Что касается преимущества трехфазного счетчика над однофазным, то:
- Трехфазное устройство позволяет существенно экономить в темное время суток. Этот параметр равен 50%.
- Модно подобрать вариант, который будет иметь соответствующие технические характеристики. Устройство соответствует определённому классу точности. Погрешность в данном случае варьируется от 2 до 2,5%.
- Моно нотировать изменения при анализе журнала событий.
- Имеется встроенный модем электросилового типа. Он отвечает за экспорт показателей по сети.
Что касается минусов, то это габаритные размеры и необходимость иметь опыт и навыки для установки оборудования данного типа.
Виды и устройство
Сегодня существует всего три вида трехфазных счетчиков:
Когда возникает необходимость установить счетчик данного типа, могут возникнуть трудности, которые напрямую связаны с их подключением. Если при монтаже однофазного устройства можно применить одну принципиальную схему, то в случае с трехфазными счетчиками можно использовать различное схематическое исполнение. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться .
Схема подключения
Само собой, что схема подключения трехфазного счётчика будет иметь много схожих моментов с подключением однофазного устройства. Тем не менее, есть и принципиальная разница в этом вопросе. Эта схема будет изображена на корпусе устройства, вернее с обратной стороны его крышки.
Очень важно помнить о том, что при подключении следует соблюдать цветовую последовательность. При этом четные номера проводов – это нагрузка, а нечетные – ввод
Существуют следующие варианты подключения схемы трехфазного счетчика:
Подключение “Меркурий 230” через трансформаторы тока
Счетчик “Меркурий-230” имеет возможность тарифного учёта электроэнергии по зонам суток, учитывает потери и передает измерения и накопленную информацию об энергопотреблении по цифровым интерфейсным каналам.
По отзывам многих специалистов, “Меркурий-230” является одним из самых распространенных электрических счетчиков для коммерческого учета – без сомнения, это одна из лучших моделей российской компании-производителей приборов учета ООО “НПК “Инкотекс”.
Распространению модели способствует большое количество модификаций, которые предназначены как для просты пользователей, так и для учета электроэнергии в составе АСКУЭ.
Установка трёхфазного устройства
Контроль и учёт электрической энергии в четырёх-проводных сетях требует применения как измерителя трёхфазного электросчётчика, подключение которого возможно прямым путём и через трансформаторы тока. Устройство для измерения электроэнергии, подключаемое по схеме с использованием трансформаторов тока называется трансформаторным счётчиком.
Применение трансформаторов тока необходимо при полукосвенном включении счётчика к электрической сети и установленной мощности за пределами 60 кВт. Эти дополнительные устройства отличаются использованием электрического провода вместо первичной обмотки. Основываясь на законы индукции, протекание тока по проводнику при вторичной обмотке происходит электрический заряд, величину которого контролирует и учитывает прибор.
Расчёт объёма использованной электрической энергии осуществляется путём умножения показаний измерительного прибора на коэффициент трансформации. В качестве источников информации при подключении устройств контроля и учёта электричества путём выступают трансформаторы тока.
Схемы подключения
Схема полукосвенного подключения

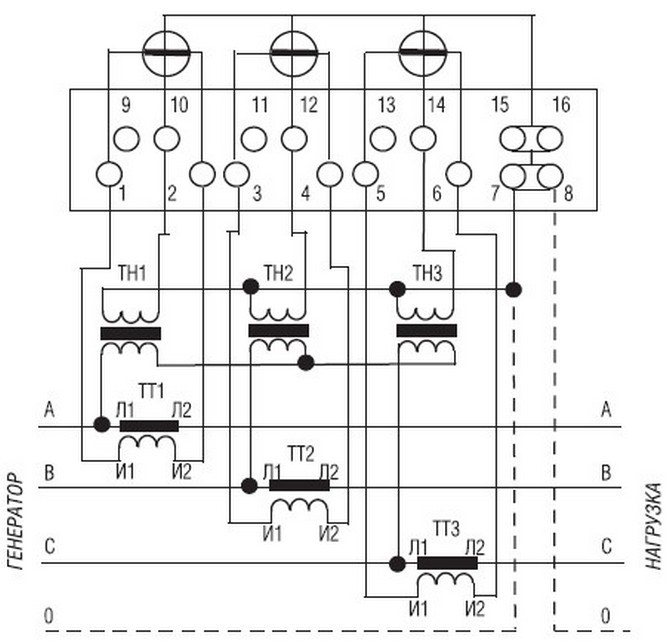

Схема подключения счетчика через трансформаторы тока Меркурий 230 предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ.
Полукосвенное включение
Полукосвенным называется вид подсоединения, при котором для снятия показаний применяется только один преобразователь – трансформатор тока, изготавливаемый в виде отдельного модуля. Это прибор позволяет понизить значение токовой составляющей, непосредственно воздействующей на исполнительный узел электросчетчика. С его помощью удается расширить диапазон мощностей, подлежащих учету в действующих электрических сетях. Кроме того, их применение гарантирует нормальное функционирование подключенного к ним оборудования.
Прямое подключение

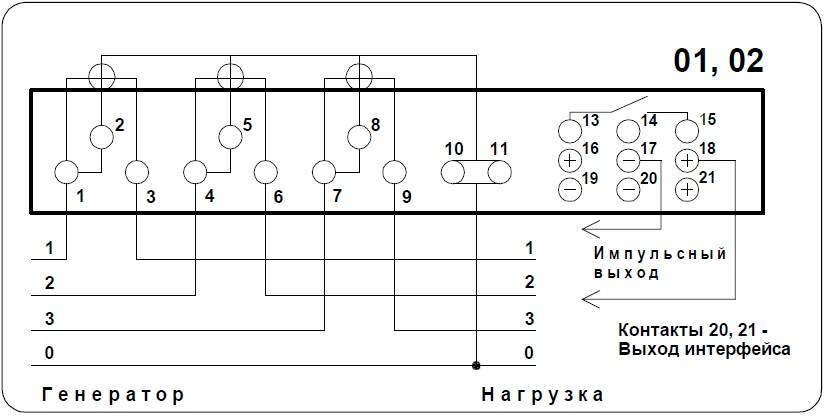

В простейшей схеме подключения счетчиков Меркурий 230 используется принцип прямого подсоединения его рабочих обмоток в разрыв фазных питающих проводов. Подключать таким способом электрические счетчики допускается лишь при условии, что ток, протекающий в контролируемых цепях, не превышает значения 60-ти Ампер. Это ограничение касается каждой из фаз, подлежащих обязательному учету.
Используется этот способ крайне редко, поскольку при трехфазном питании пусковые токи в электродвигателях, например, достигают нередко сотен Ампер.
Косвенное включение
Косвенное подключение посредством 10 проводящих жил
При косвенном соединении электрический счетчик включается в контролируемую цепь по нескольким схемам, разработанным специально для данного способа. Одна из них – подсоединение посредством десяти отдельных проводящих жил. С ее помощью удается реализовать раздельный учет тока и напряжения, что повышает эффективность и безопасность работы прибора во всех режимах. Недостатком этого способа считается большое количество коммутационных элементов, снижающих надежность выполнения счетчиком своих функций.
К данной категории относится схема, позволяющая подключить счетчик к трехфазной трехпроводной сети посредством 2-х трансформаторов тока и 2-х преобразователей напряжения. При ее применении удается несколько сократить число необходимых коммутаций и повысить надежность и безопасность эксплуатации учетного оборудования.
Трехфазный электронный счетчик Меркурий-230
Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.
Особенности электросчетчика Меркурий-230
-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.
Технические характеристики электросчетчика
| Класс точности | 0,5(1,0); 1,0(2,0) |
| Номинальное напряжение, В | 3х57,7/100; 3х220/380 |
| Номинальная (максимальная) сила тока, А | 5(7,5), 5(50), 10(100) |
| Диапазон частот измерительной сети, Гц | от 47,5 до 52,5 |
| Чувствительность, Вт | 0,36 |
| Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки | 5000 16000 |
| Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА | 24 30 |
| Полная мощность, потребляемая цепью напряжения не более, В*А | 7,5 |
| Активная мощность, потребляемая цепью напряжения не более, Вт | 0,5 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Тарификатор | Внешний или встроенный |
| Цифровой интерфейс CAN | + |
| Диапазон рабочих температур, ?С | от -20 до +55* |
| Масса счётчика не более, кг | 1,5 |
| Габаритные размеры (длина, ширина, высота), мм | 258х170х74 |
* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.
Модификации электросчетчика
| Модиф. | Класс точн. | Номи- нальное. напря- жение, В | Ном. (макс.) ток, (А) | Тарифи- катор, интерфейс, отсчетное устройство | Дополни- тельные функции |
| Измерение активной энергии в 1-м направлении | |||||
| 230А-00 | 0,5 | 3×57,7/100 | 5(7,5) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230A-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230A-02 | 1 | 3×220/380 | 10 (100) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| Измерение активной и реактивной энергии в 1-м направлении | |||||
| 230AR-00 | 0,5 | 3×57,7/100 | 5(7,5) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230AR-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230AR-02 | 1 | 3×220/380 | 10(100) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-00 | 0,5 | 3×57,7/100 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-02 | 1 | 3×220/380 | 10(100) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART1-00 | 0,5 | 3×57,7/100 | 5 (7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-02 | 1 | 3×220/380 | 10(100) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-03 | 1 | 3×220/380 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| Измерение активной и реактивной энергии в 2-х направлениях | |||||
| 230ART2-00 | 0,5 | 3×57,7/100 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн. |
| 230ART2-03 | 0,5 | 3×220/380 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн. |
Ресурсы, сроки службы электросчетчика
— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.
Габаритный чертеж электросчетчика Меркурий-230
Подключение электросчетчика с трансформаторами тока
Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).
Как работает и для чего нужен
Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.
Принцип работы токового трансформатора
Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.
Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.
Как подключить ТТ к трехфазной сети
А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

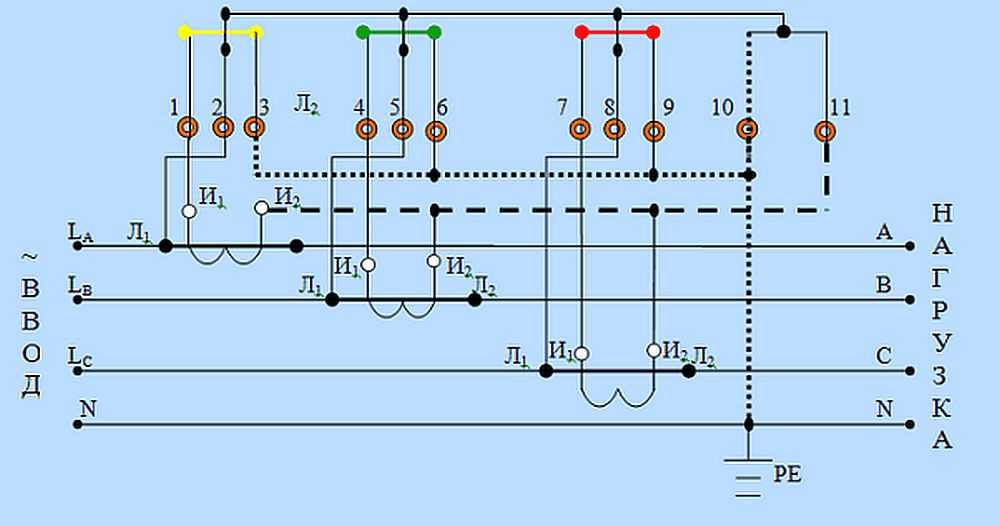

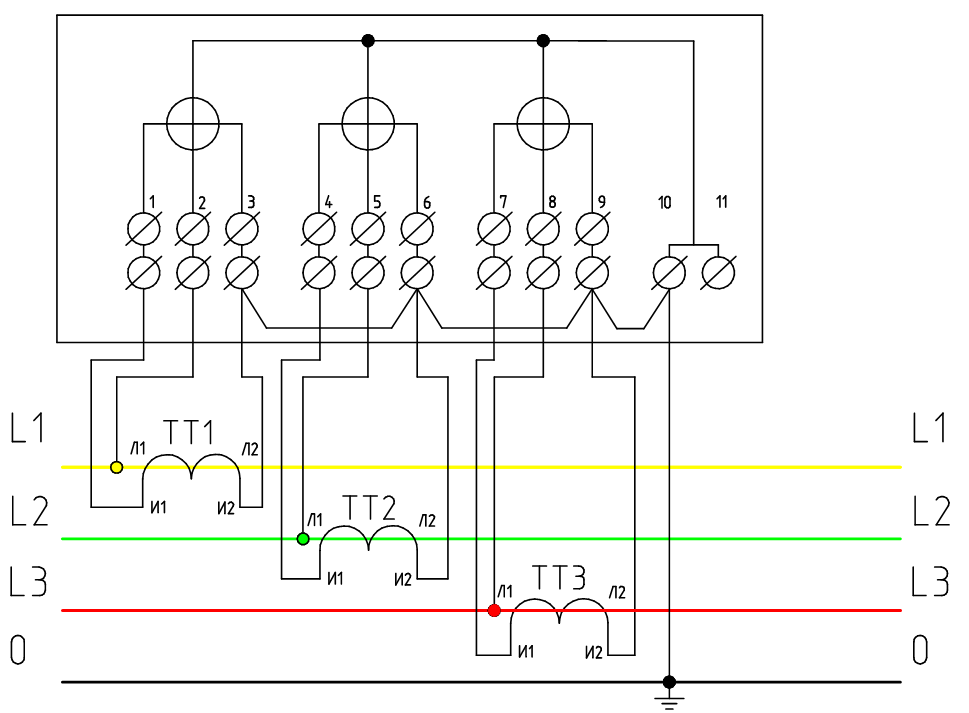

Схема подключения трехфазного счетчика через трансформаторы тока
В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).
Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:
- Правильный выбор сечения монтажных проводов.
- Фазировка катушек ТТ.
Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.
На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный
Как разобраться с фазировкой? В этом поможет рисунок ниже:
Как разобраться с фазировкой? В этом поможет рисунок ниже:
Набор токовых трансформаторов для трехфазной сети
Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:
- Л1 – на ввод питающей линии;
- Л2 – выход на нагрузку;
- И1 – на ввод счетчика;
- И2 – выход счетчика.
Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.
Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:
Схема подключения однофазного электросчетчика с трансформатором тока
