Схема подключения люминесцентных ламп: с дросселем, стартером, без них

Как работает экономка

Внешний облик ламп дневного света может быть различным. Несмотря на это они имеют одинаковый принцип работы, который реализуется благодаря следующим элементам, которые обычно содержит схема прибора:

электродов;
люминофор – специальное люминесцентное покрытие;
стеклянная колба с инертным газом и парами ртути внутри.

Строение люминесцентной лампочки

Такая лампа дневного света представляет собой газоразрядное устройство с герметичной стеклянной колбой. Газовая смесь внутри колбы подобрана таким образом, чтобы снижать затраты энергии, необходимые на поддержку процесса ионизации.

Для этого на электроды люминесцентной лампы подается на электроды напряжение конкретной величины. Они расположены в противоположных сторонах стеклянной колбы. Каждый электрод имеет два контакта, которые соединяются с источником тока. Таким образом происходит обогрев пространства вблизи электродов. Фактическая схема подключения данного источника света состоит из серии последовательных действий:

нагрев электродов;
далее на них осуществляется подача высоковольтного импульса;
в электроцепи поддерживается оптимальное напряжение для создания тлеющего разряда.

В результате этого в колбе образуется ультрафиолетовое невидимое свечение, которое, проходя через люминофор, становится видимым для человеческого глаза. Чтобы поддерживать напряжение для создания тлеющего разряда, схема работы люминесцентных ламп предполагает подключение следующих приспособлений:

дросселя. Он выступает в роли балласта и предназначен для ограничения силы тока, текущего по прибору, до оптимального уровня;

Дроссель для люминесцентных лампочек

стартера. Он предназначен для защиты лампы дневного света от перегрева. При этом он регулирует накал электродов.

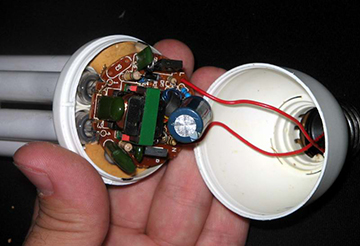

Очень часто причиной поломки экономок является выход из строя электронной начинки балласта или перегорания стартера. Чтобы этого избежать, можно не использовать в подключении перегорающие детали.

Стандартная схема соединения

Стандартная схема, применяемая для подключения люминесцентных ламп, может быть видоизменена (идти без дросселя). Это позволит минимизировать рис выхода из строя осветительного прибора.

Вариант включения без балласта

Как мы выяснили, балласт в устройстве лампы дневного света играет важную роль. При этом на сегодняшний день существует схема, при которой можно избежать включение данного элемента, который очень часто выходит из строя. Можно избежать включения, как балласта, так и стартера.

Как видим, данная схема не содержит нить накала. При этом питание ламп/трубки здесь будет осуществляться через диодный мост, который и будет создавать повышенное постоянное напряжение. Но в такой ситуации необходимо помнить о том, что при данном способе питания осветительное изделие может потемнеть с одной стороны. В реализации приведенная выше схема достаточно проста. Ее можно реализовать при помощи старых компонентов. Для такого типа подключения можно использовать следующие элементы:

трубка/источник света мощностью 18 Вт;
сборка GBU 408. Она будет выступать в роли диодного моста;

конденсаторы с рабочим напряжением не превышающего 1000 В, имеющие емкость 2 и 3 нФ.

Необходимо помнить о том, что подбор диодов для диодного моста, а также конденсаторов необходимо осуществляться с запасом по напряжении. Осветительный прибор, собранный таким образом будет давать свечение немного меньшее по яркости, чем при использовании стандартного варианта подключения с использованием дросселя и стартера.

Как работает люминесцентная лампа

Принципы работы люминесцентных источников света основываются на следующих положениях:

На схему направляется напряжение. Однако вначале ток не попадает на лампочку из-за высокого напряжения среды. Ток движется по спиралям диодов, постепенно нагревая их. Ток подается на стартер, где напряжения достаточно для появления тлеющего разряда.
В результате нагрева контактов пускателя током происходит замыкание биметаллической пластины. Металл берет на себя функции проводника, разряд завершается.
Температура в биметаллическом проводнике падает, происходит размыкание контакта в сети. Дроссель создает импульс высокого напряжения в результате самоиндукции. Вследствие этого зажигается люминесцентная лампочка.
Через осветительный прибор идет ток, который уменьшается вдвое, так как напряжение на дросселе сокращается. Его не хватает для еще одного запуска стартера, контакты которого находятся в разомкнутом состоянии при включенной лампочке.

Чтобы составить схему включения двух лампочек, установленных в одном осветительном приборе, необходим общий дроссель. Лампы подключаются последовательно, однако на каждом источнике света имеется параллельный стартер.

Проверка работоспособности энергосберегающей лампы

Несложное тестирование позволяет своевременно выявить поломку и правильно определить основную причину неисправности, а иногда и выполнить самостоятельно наиболее простые ремонтные работы:

Демонтаж рассеивателя и внимательный осмотр люминесцентной трубки с целью обнаружения участков выраженного почернения. Очень быстрое почернение концов колбы свидетельствует о перегорании спирали.
Проверка нитей накала на предмет отсутствия разрывов при помощи стандартного мультиметра. При отсутствии повреждений нитей – показатели сопротивления могут варьироваться в пределах 9,5-9,2Om.

Если проверка лампы не показала сбоев в работе, то отсутствие функционирование может быть обусловлено поломкой дополнительных элементов, включая электронный балласт и контактную группу, которая достаточно часто подвергается окислению и нуждается в зачистке.

Проверка работоспособности дросселя осуществляется отключением стартера и замыканием на патрон. После этого нужно накоротко замкнуть патроны лампы и замерить дроссельное сопротивление. Если заменой стартера не удаётся получить желаемый результат, то основная неисправность, как правило, кроется в конденсаторе.

Блок 2

Схема подключения люминесцентных ламп без стартера

Питание от В без дросселя и стартера Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают.

Для работы больше никаких устройств не надо.

Следующая схема позволяет запустить лампу дневного света с перегоревшими пусковыми спиралями мощностью до 40 Вт при использовании лампы меньшей мощности дроссель L1 придется заменить на соответствующий используемой лампе. Это можно заметить по наличию темных пятен люминофора с одной из сторон колбы. На вход подают электропитание.

Индуктивности дросселя должно хватать на оба источника света. Как видно из рисунка ниже, кроме дросселя и стартера в схеме присутствует обычный диоднй мост. Запуск люминесцентной лампы без дросселя и стартера можно осуществить по нескольким рассмотренным схемам.

Читайте дополнительно: Сроки измерения сопротивления заземляющих устройств

Принцип работы газоразрядных люминесцентных ламп

Исключение составляет регулярная замена стартеров, поскольку в их состав входит группа размыкающих контактов для формирования импульсов запуска. Для работы больше никаких устройств не надо. При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора.

Ток в электроцепи проводников и стартера ограничивается только внутренним дроссельным сопротивлением. В случае перегорания одной или двух нитей катодов люминесцентной лампы её можно продолжать эксплуатировать некоторое время, применяя упомянутые схемы с повышенным напряжением. Кроме транзистора нам понадобится намотать трёхобмоточный трансформатор на ферритовом кольце или стержне.

Схема подключения люминесцентных ламп с дросселем

Во всех используется принцип создания высокого напряжения запуска при помощи умножителя напряжения. Для его преобразования в видимый световой поток стенки колбы покрывают специальным слоем, люминофором. Как только контакты соединились, ток в цепи мгновенно вырастает в раза.

В схеме, приведенной ниже, роль токоограничивающего дросселя выполняет обычная лампа накаливания, мощность которой равна мощности используемой ЛДС. Правильно собранная схема при исправных элементах начинает работать сразу же. Схема ее подключения есть справа. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует. Кроме транзистора нам понадобится намотать трёхобмоточный трансформатор на ферритовом кольце или стержне.
Проверка стартера люминесцентной лампы

Технические характеристики

Технические особенности дросселей, на которые стоит обязательно обращать внимание при выборе источника света, следующие:

Назначение. В люминесцентном устройстве катушка индуктивности создает нужный импульс для того, чтобы пары металла могли в устройстве гореть, также она поддерживает нужное значение мощности во время функционирования устройства.
Мощность. Главным техническим параметром ограничителя является значение его мощности. Именно от него зависит работоспособность всех других параметров и лампы в целом. Исходя из показателей мощности, эти параметры у каждого ограничителя светильника будут разные. По уровню мощности ограничители разделяются на три больших категории: B, C, и D. От того, к какой категории они относятся, зависит наименование ограничителей.
Коэффициент самоиндукции. За счет индуктивности дросселя мощность электроэнергии, которая приходиться на проводящие контакты лампы.

Коэффициент самоиндукции.

Разновидности

Первоначально в качестве ПРА для люминесцентной лампы использовались электромагнитные дроссели (балласты) со стартерами. Этот комплект назывался электромагнитным пускорегулирующим аппаратом – ЭмПРА. Позже появились электронные аналоги ЭмПРА на транзисторах и микросхемах, выполняющие ту же функцию. Они получили название ЭПРА (электронный пускорегулирующий аппарат), или просто «электронный балласт». Рассмотрим конструкцию и принцип работы этих пускорегулирующих устройств.

Нередко под ЭмПРА подразумевают только электромагнитный дроссель, что не совсем верно. ЭмПРА – это дроссель и стартер – два отдельных узла.

Электромагнитный

ЭмПРА – это обычный дроссель – катушка, намотанная на магнитопроводе, и газоразрядная малогабаритная лампочка со встроенными биметаллическими контактами (рабочими электродами).

Рассмотрим процессы, происходящие в светильнике с ЭмПРА. При включении в колбе стартера зажигается разряд, который нагревает электроды из биметалла. В результате электроды замыкаются и подключают к питающей сети через дроссель спирали электродов ЛЛ. При этом тлеющий разряд в колбе лампочки-стартера гаснет.

Спирали люминесцентной лампы разогреваются, их способность испускать электроны многократно увеличивается. После остывания контактов стартера они размыкаются. В результате на электродах ЛЛ появляется импульс высокого (до 1 кВ) напряжения, создаваемого самоиндукцией дросселя.

На схеме буквами обозначены:

А – люминесцентная лампа.
В – сеть переменного тока.
С – стартер.
D – биметаллические электроды.
Е – искрогасящий конденсатор.
F – нити накала катодов.
G – электромагнитный дроссель (балласт).

Высокое напряжение пробивает газовый промежуток. В колбе ЛЛ начинается разряд. При этом ртуть переходит в парообразное состояние, сопротивление газового промежутка резко падает. Чтобы разряд не перешел в неуправляемый дуговой, ток через лампу ограничивается дросселем с большим индуктивным сопротивлением. Поэтому его называют балластом.

Электронный

Внешне электронный балласт для люминесцентных ламп похож на электромагнитный. У него серьезные конструктивные отличия и другой принцип работы.

Как видно на фото, в электронном балласте много радиоэлементов. Рассмотрим типовую структурную схему ЭПРА и узнаем, как он работает.

Переменное сетевое напряжение проходит через фильтр электромагнитных помех, выпрямляется, сглаживается и подается на инвертор. Задача инвертора – обеспечить напряжение для работы ЛЛ. Сформированное инвертором напряжение через схему ограничения тока (балласт) подается на лампу. Схема запуска служит только для пуска ЛЛ. После выполнения своей функции в дальнейшей работе она не участвует.

Узлы инвертора, балласта и пуска на структурной схеме разделены условно. Часто функции балласта выполняет инвертор, дополнительно являющийся стабилизатором тока. В некоторых схемах он играет роль стартера, самостоятельно принимая решение о подогреве спиралей лампы и о подаче на них запускающего высоковольтного импульса.

Более простые схемы запуска представляют собой обычный конденсатор, образующий со спиралями и выходными дросселями колебательный контур. Последний настроен на частоту работы инвертора. Возникающий при погашенной лампе резонанс повышает напряжение на электродах лампы до единиц и даже десятков киловольт и зажигает разряд в колбе без предварительного подогрева спиралей (холодный пуск).

Что даёт такая схема? Прежде всего, мерцание. Обычный электромагнитный дроссель питает лампу переменным током частотой 50 Гц. Люминофор имеет малую инерционность и в промежутках между полуволнами заметно теряет яркость свечения. В результате люминесцентная лампа заметно мерцает. Это плохо для зрения.

Особенно заметно мерцание на изношенных лампах, люминофор которых теряет свойства инерционности.

Инвертор, питающий ЛЛ, работает на частотах десятка и даже сотни кГц. При этом инерционности люминофора достаточно, чтобы «переждать» паузы между питающими импульсами без заметной потери яркости. То есть благодаря ЭПРА у люминесцентной лампы малый коэффициент пульсаций.

Далее электронная схема обеспечивает стабильным питанием лампу, даже если сетевое напряжение отличается от номинального. К примеру, ЭПРА POSVET (фото см. выше) позволяет работать ЛЛ при напряжении в сети от 195 до 242 В. У лампы, подключённой через ЭмПРА, при таких напряжениях либо сократится срок эксплуатации, либо она не запустится.

Схемы со стартером

Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно (для стабилизации напряжения), второй находится в корпусе стартера (увеличивает длительность стартового импульса). Называется все это «хозяйство» — электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем — на фото ниже.

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
За счет резкого скачка очень быстро разогреваются электроды.
Биметаллическая пластина стартера остывает и разрывает контакт.
В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство — ЭмПРА . Часто это устройство называют просто дросселем.

Один из ЭмПРА

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
шумы при пуске и работе;
невозможность запуска при пониженной температуре;
длительный старт — от момента включения проходит порядка 1-3 секунд.

Две трубки и два дроссели

В светильниках на две лампы дневного света два комплекта подключаются последовательно:

фазный провод подается на вход дросселя;
с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);

Так же подключается вторая трубка: сначала дроссель, с него — на один контакт лампы 2, второй контакт этой же группы идет на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

Схема подключения на две лампы дневного света

Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.

https://youtube.com/watch?v=8fF5KQk4L2k

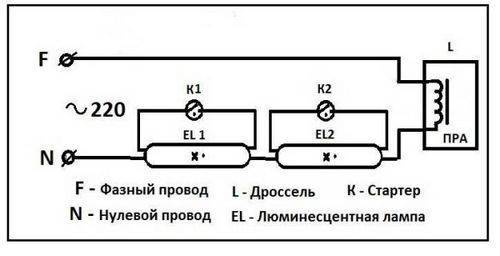

Схема подключения двух ламп от одного дросселя (с двумя стартерами)

Практически самые дорогие в этой схеме — дросселя. Можно сэкономить, и сделать двухламповый светильник с одним дросселем. Как — смотрите в видео.

Подключение ЭПРА

Подсоединение ЭПРА (электронного пускового механизма)

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

Разобрать старую схему, удалив из нее дроссель, стартер, а также конденсаты. Внутри должны остаться лишь источник света и провода
Прикрепляем подобранный по мощности ЭПРА к корпусу саморезами. Если ламп две, то мощность электронного механизма должна быть выше в 2 раза
Соединяем его проводами с гнездами ламп
Если сборка произведена правильно, оба источника света должны засветиться одновременно, ровным ярким светом. Гудения, естественно, быть уже не должно.

Достоинства и недостатки люминесцентных источников света

Использование ламп для тепличного выращивания растений

ПЛЮСЫ:

Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.

МИНУСЫ:

Необходимость подключения дополнительных устройств (стартеров и дросселей)
Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
На силу света в таких источниках способна влиять температура окружающей среды
Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
значительная пульсация света, что может сказаться отрицательно на зрении
Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных

Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.

Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.

Сравнение параметров разных источников освещения

Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.

Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.

Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:

Как проверить люминесцентную лампу

Неисправности могут визуально проявляться таким образом.

Деградация люминофора в ЛЛ

Обратимся к устройству самой лампы. С двух сторон у нее размещены электроды, они делаются из вольфрама, так как это тугоплавкий металл. Для увеличения срока службы эти электроды покрываются щелочным соединением. Это способствует облегчению зажигания тлеющего разряда и защищает электроды. Часты включения и выключения влекут за собой частое нагревание и остывание защитного покрытия. Таким образом со временем оно просто отслаивается, образуются незащищенные участки на вольфрамовом электроде. В момент запуска вольфрамовая нить разогревается неравномерно. Открытые участки разогреваются сильнее происходит сначала точечное выгорание, со временем произойдёт разрушение электрода. О начале выгорания и свидетельствует такое потемнение. Это — щелочные соединения, которые осаждаются на люминофорном слое. Но даже если электрод находится в обрыве, а колба лампы цела и люминофор не обсыпался, то лампу еще возможно какое-то время использовать. При этом применяется схема умножителя.

Целостность электродов можно проверить еще и мультиметром. Режим прозвонки (значок диода на приборе). В случае целостности контактов, Вы услышите писк, как при замыкании щупов. Можно воспользоваться режимом омметра, прибор должен показать сопротивление 3-16 Ом. В случае индикации бесконечного сопротивления электрод находится в обрыве и в традиционных схемах (также как и с ЭПРА) использование принципиально невозможно.

При использовании классической схемы со стартером и дросселем, лампу, у которой хотя бы один из электродов находится в обрыве зажечь не удастся. Если балластный дроссель находится в обрыве, то лампа также не загорится. Исправный дроссель должен обладать сопротивлением 60 Ом, плюс-минус 5 Ом. Вышедший из строя дроссель можно определить «на глаз» по косвенным признакам: характерный запах, пятна.
