Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии

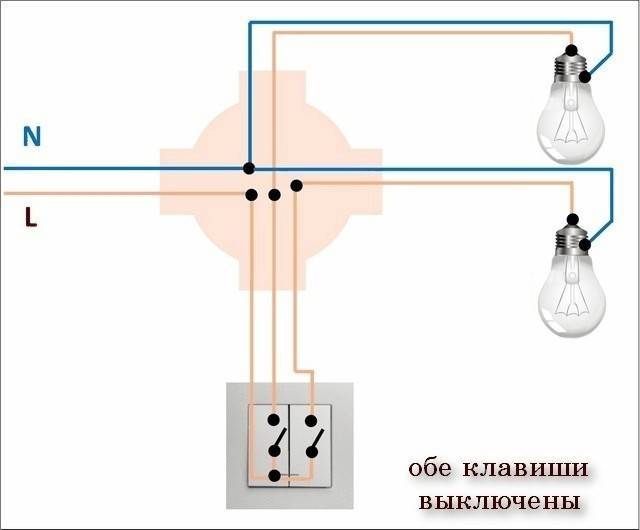

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.
Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Какие инструменты и материалы понадобятся для монтажа двойного выключателя
Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.
выключатель для открытой проводки:
- Электродрель.
- Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
- Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
- Отвёртка — индикатор для определения наличия напряжения в сети.
- Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
- Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
- Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
- Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).
Набор отвёрток с изолированными ручками + индикатор напряжения
Выключатель для скрытой проводки.
Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.
Коронка на перфоратор под розетку, выключатель
А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.
Схема управления освещением обычными проходными выключателями из двух мест: кратко
Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.
Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

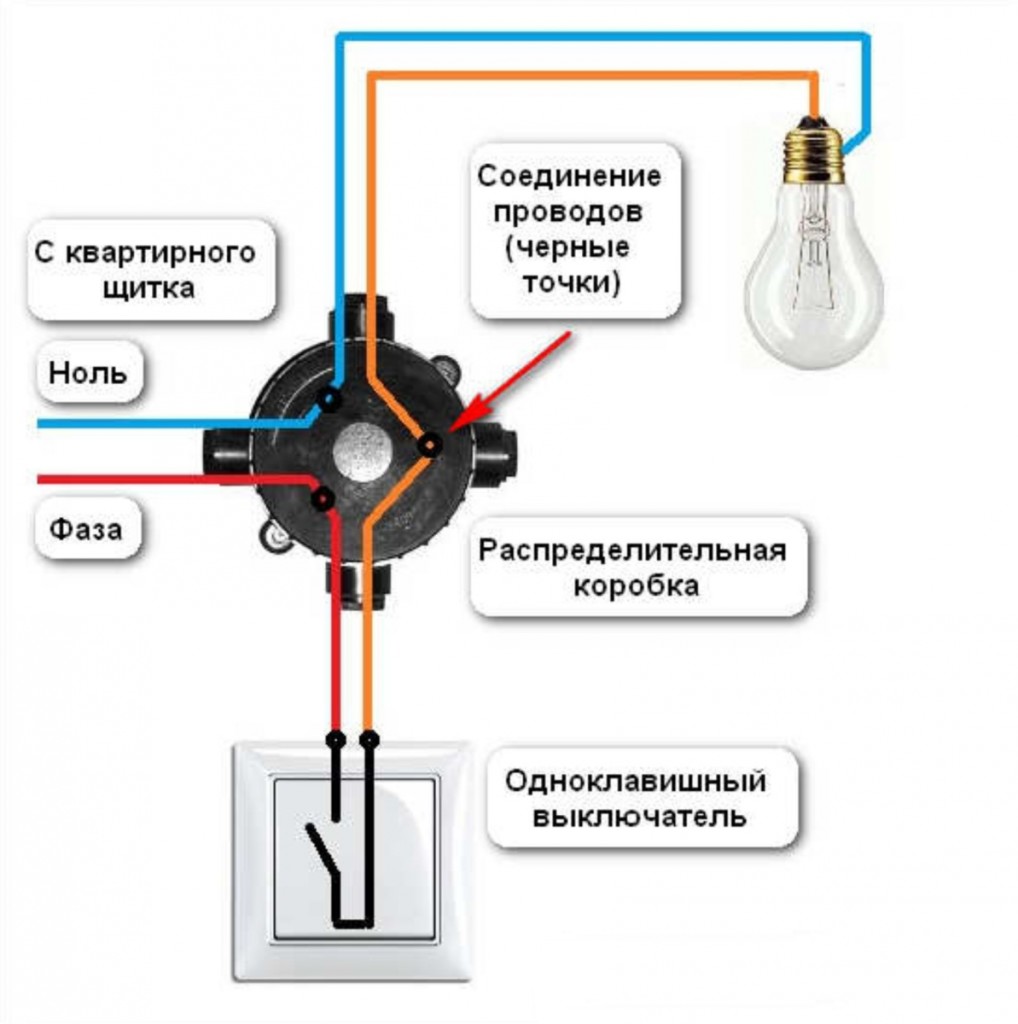

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.
Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.
Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).
При разном сочетании клавиш свечение прекращается.
За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.
На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.
Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии
Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.
Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Двухклавишный выключатель и его подключение, схема и фото
В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.
К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.
Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.
Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.
Приступаем к работе монтажа выключателя на 2 клавишы
Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.
Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!
Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.
Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.
Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.
Непосредственно к выключателю должны выходить три провода:
— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;
— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).
Подключение
Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.
Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.
Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.
Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

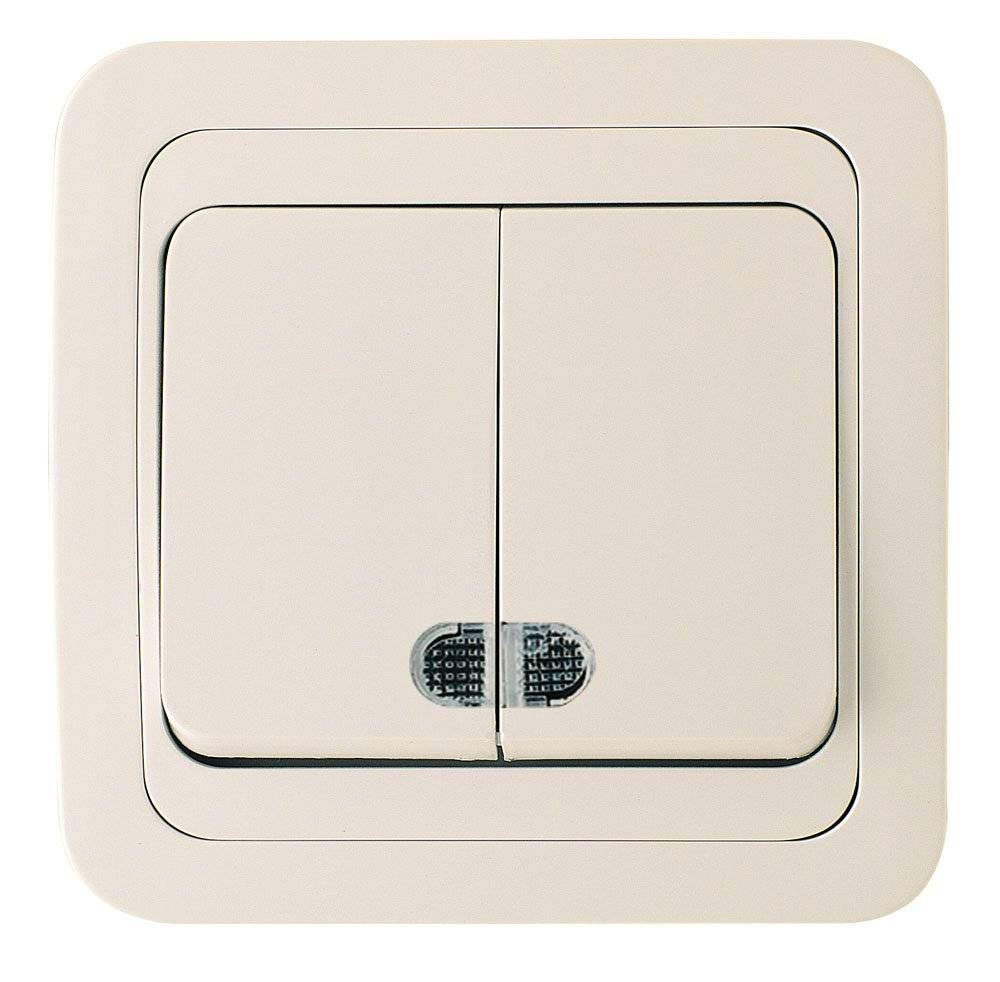

Двухклавишный выключатель с подсветкой
Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.
Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.
Устройство выключателя с двумя клавишами
По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.
Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:
- каркаса;
- двух кнопок для переключения;
- вводных и выводных клеммников.
В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.
Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.
Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.
Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.
Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.
Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.
Замена двухклавишного выключателя двумя одноклавишными
При необходимости один двойной выключатель можно спокойно заменить двумя одиночными. Единственное, что для этого понадобится – это короткая перемычка между принимающими клеммами.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра

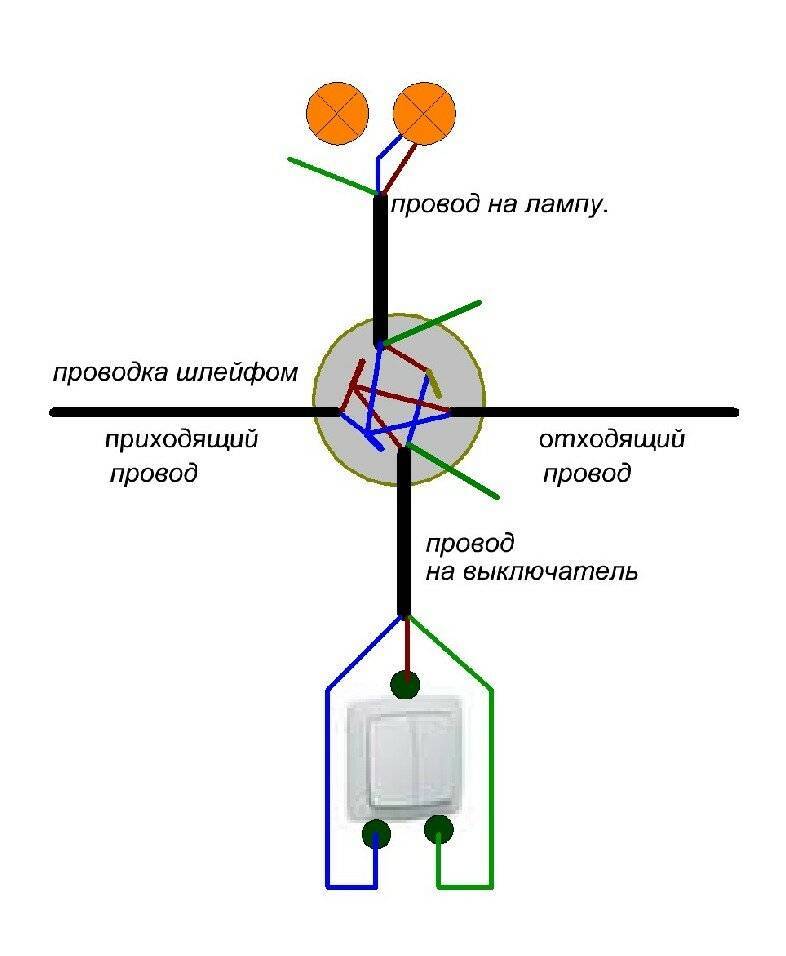

Как подключить два выключателя на две лампочки, схема показана на рисунке. На ней видно как просто, без особых хитростей двухклавишный выключатель заменяется двумя одноклавишными.
Такая схема может быть оправдана не только отсутствием двухклавишного выключателя в хозяйстве. Иногда освещение, скажем, стоянки для машины на даче неплохо сделать управляемым из разных точек: от выходной двери домика и от устройства, смонтированного на столбе ворот.
И тут мы плавно переходим к следующей теме. Точно так же, как подключить два выключателя на две лампочки, но гораздо практичнее, можно воспользоваться проходными выключателями.
Внутренне устройство выключателя
Рассмотрим самые распространённые схемы. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.
Чтобы избежать всех этих ошибок, маркируйте жилы проводки, не ленитесь это делать и следуйте нашим рекомендациям. В другом случае нужно обеспечить освещением большое помещение, где используются две группы по 8 источников света с тремя ваттными лампочками дневного света на каждый светильник.
Это позволит либо добиться средней степени освещённости, либо обеспечит подсветку другой части помещения.
Для установки нового устройства в скрытой проводке, помимо вышеперечисленных инструментов, понадобятся: ударная дрель или перфоратор, коронка диаметром, соответствующим установочному размеру выбранного выключателя, болгарка с диском или штроборез. Плохой контакт приводит к нагреву и выходу из строя оборудования. Представьте вымышленную ситуацию, сгорела лампа, вы пытаетесь ее заменить, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело посредством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током. Гнездо изготавливают перфораторами с коронками из победита или технических алмазов.
Индикатор подсоединяется параллельно выводам выключателя. Порой его ошибочно подсоединяют к второстепенному проводу фазы. Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до Ватт.
Пошаговое описание процесса работы
Вначале нужно снять накладные элементы клавиш, открутить пластмассовую рамку под ними и наружную обшивку устройства. Она используется для создания безопасных условий и сокращения временных затрат при проведении работ. Модульные В это понятие входят приборы со встроенной розеткой , они удобны для подключения торшера или бра, и устройства со световой индикацией. К выключателю с двумя клавишами должно подходить три провода. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.
Можете поинтересоваться у продавца, на каком механизме работают клавиши — кулачковом или качающемся. Можно установить новую коробку либо задействовать уже имеющуюся, главное, чтобы вам удобно было в ней работать.
Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет. Если речь идет о торшере или бра — то такие точки должны располагаться у дивана или в изголовье кровати. Надежно зафиксировать монтажную коробку в стене помогают лапки-зажимы: при затягивании винта они слегка растопыриваются и упираются в поверхность стены При монтаже следят, чтобы устройство зафиксировалось ровно, без перекосов.
Подключение выключателя с подсветкой
Кто хотя бы однажды в поисках выключателя в полной темноте, не спотыкался об лежащую на полу обувь и другие предметы, и, ругаясь, с трудом нашаривал на стене заветную кнопку? Эта ситуация всем до боли знакома. Поэтому для облегчения поисков и был создан выключатель с подсветкой. При выключенном свете индикатор светится и указывает на его местонахождение.
Принцип конструкции и работы выключателя с подсветкой
В отличие от обычного, выключатель с подсветкой снабжен световой индикацией, в роли индикатора выступает неоновая лампа или светодиод, подключенный параллельно к контактам устройства и токоограничивающий резистор, понижающий напряжение в сети.
Когда мы отключаем свет, и в контактах выключателя происходит разрыв фазы, идущей к светильнику. Но при этом цепь, к которой подключен светодиод индикатора, не разрывается. Резистор понижает входящее напряжение до минимума, необходимого для включения светодиода.
При включении света, индикатор отключается. Это происходит от того, что ток идет по пути наименьшего сопротивления. К светильнику подведен провод с сечением значительно большего, чем у провода, идущего к светодиоду, а значит и сопротивление значительно меньше.
Выключатель с подсветкой
Возникает резонный вопрос: если загорается светодиод индикатора, значит есть напряжение, почему тогда не включается лампа в светильнике? Все дело в резисторе, через который проходит ток к светодиоду. Он понижает напряжение до уровня, которого не хватает для включения лампочки в люстре, но хватает для включения светодиода.
Подключение выключателя с подсветкой выполняется так же, как и обычного.
Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством. Причина в том, что при отключенном выключателе ток, идущий через светодиод к лампе, заряжает фильтрующий конденсатор, которому для зарядки много тока не нужно. Конденсатор, в свою очередь, пытается включить схему запуска энергосберегающей лампы. Однако заряда конденсатора не хватает, он разряжается, и лампа снова гаснет. И так может продолжаться бесконечно.
Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать. По той простой причине, что светодиодному индикатору, чтобы он загорелся, нужны и ноль, и фаза
А ноль к индикатору идет от выключенной люстры на потолке. Если лампа отсутствует, то значит и цепь питания разорвана.

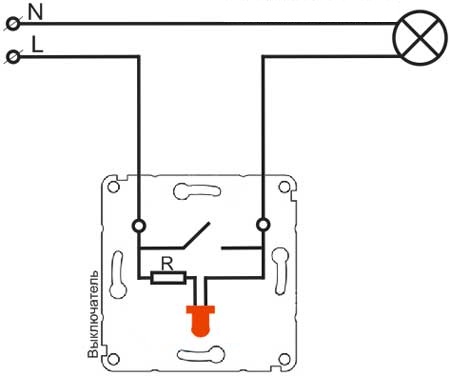

Схема подключения выключателя с подсветкой
Двойные и тройные розетки
Подключение электророзеток производится уже после того, как выбрано для нее место, проложен туда провод и смонтированы подразеточные коробки. После этого отключают автомат или выкручивают пробки, чтобы снять напряжение, и проверяют его отсутствие. Затем зачищают провод. И только после этого производят подключение. Жилы можно просто завести в клеммы или загнуть их концы в виде колец небольшого диаметра. Если происходит подключение розетки с заземлением, то третью, заземляющую жилу необходимо подсоединить к определенной клемме. Перед этим стоит убедиться в том, что она именно заземляющая. На последнем этапе электророзетку устанавливают в подрозетник и прикручивают крышку.
При подключении двойной или тройной электророзетки, правильно будет подсоединить жилы к разным пластинкам, проводящим ток, а не к одной. На вопрос, как подключить розетку с заземлением, можно ответить – аналогично описанному выше. Заземляющая жила также подсоединяется к заземляющей клемме.
Для трехфазной розетки прокладывают отдельный четырехжильный провод и дополнительно устанавливают автоматический выключатель.
При возникает вопрос о том, какой способ подключения розеток выбрать. Можно подключить каждую розетку к отдельной линии электропроводки, а можно подключить несколько розеток к одной линии, выполнив подключение розеток шлейфом. В данной статье рассмотрим случаи, когда можно применить способ соединения розеток шлейфом
. Также приведем преимущества и недостатки данного способа подключения розеток.
Соединение розеток шлейфом предусматривает подключение нескольких штепсельных розеток к одной линии электропроводки. В данном случае линия проводки подключается к первой розетке, от первой розетки провод идет ко второй, от второй к третьей и т.д. Существенный недостаток данного способа подключения розеток — это его ненадежность. Приведем пример, который покажет, в чем заключается ненадежность данного способа соединения.
Три розетки соединены шлейфом, при этом от первой розетки идет провод ко второй, а от второй к третьей. На розетках есть две пары контактов, то есть питающий провод подключается к одним контактам, а провод, питающий следующую розетку, подключается ко вторым контактам розетки.
Вы включаете в третью розетку обогреватель, который потребляет ток величиной в десять ампер. При этом ток течет по пути: третья розетка — вторая розетка — первая розетка — линия электропроводки. Первая и вторая розетка остаются свободными, то есть в них в данный момент не включены бытовые электроприборы. Но по ним течет ток, который потребляет электроприбор, включенный в третью розетку.
Если включить во вторую розетку еще один обогреватель, то по ней будет протекать суммарный ток, то есть двадцать ампер. Кроме того, данный ток будет протекать и через первую розетку. Как правило, штепсельная розетка рассчитана на номинальный ток в 16 ампер. Следовательно, первая и вторая розетки могут повредиться, так как по ним будет протекать ток, который выше номинального значения.
Исходя из вышесказанного, можно сделать вывод о том, что применение способа соединения розеток шлейфом допускается в том случае, когда суммарная нагрузка подключаемых розеток будет невелика, то есть не выше номинального значения одной из розеток.
Например, в одном помещении необходимо установить шесть штепсельных розеток для подключения компьютеров. В данном случае суммарная потребляемая мощность невелика. То есть, при одновременной работе всех компьютеров ток нагрузки, который протекает по всем розеткам, будет небольшим. В данном случае преимущество данного способа соединения розеток заключается в экономии средств на прокладку электропроводки, так как для питания розеток достаточно провести одну линию электропроводки, установить один , а также запитать остальные розетки от первой. Но при этом следует помнить о том, что снижается надежность схемы электропроводки.
Если необходимо установить несколько розеток, в которые будут подключены мощные бытовые электроприборы, то подключение каждой розетки следует выполнить к отдельным линиям электропроводки. В данном случае будет потрачено больше средств, но схема подключения розеток будет надежной.
Как подключить два выключателя на две лампочки: схема, советы мастера
- Для начала вам нужно определиться сколько лампочек будет включать каждая клавиша, комбинацию можно использовать любую, хоть одна клавиша одну лампочку, а другая остальные пять.
- После того как определились необходимо скрутить фазы выбранных лампочек между собой как первой группы, так и второй.
- От распределительной коробки фазу соединяете с входящими зажимами выключателя, используя перемычку для того, чтобы питание подавалось на две клавиши.
- Соединяете первую группу с отходящим зажимом первой клавиши, а вторую группу с отходящим зажимом второй клавиши.
- Нулевые провода от лампочек напрямую соединяйте с нулевой жилой в распределительной коробке.
- Если имеются заземляющие провода, то они также напрямую подсоединяются к заземляющей жиле в распределительной коробке.
- Не забудьте все провода заизолировать.
