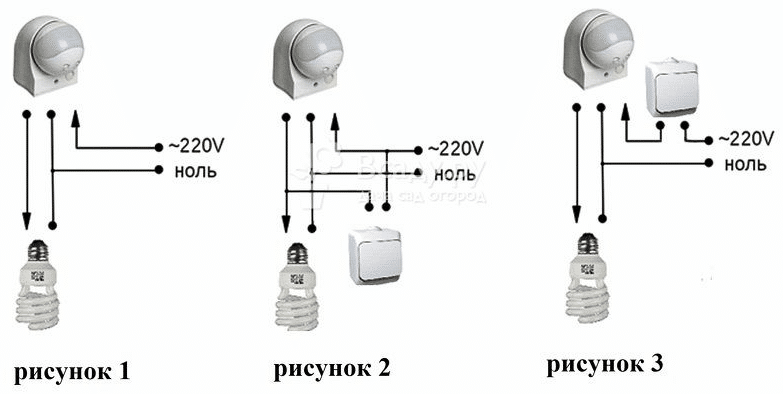

Схемы подключения
Если раскрыть коробку у датчика движения, внутри будут обнаружены 3 провода с разными обозначениями на клеммной колодке: красный (A – нагрузка), синий (N – ноль), коричневый или черный (L – фаза). Присоединение проводов осуществляется с помощью клеммных зажимов. Схемы подключения также подробно описаны в инструкции к устройству или на корпусе.
Подключение одного прибора в цепь
Самый простой вариант – подключить детектор к лампе напрямую. Эта схема подходит для закрытых темных помещений без окон, где не требуется более сложной логики освещения.
Для этого понадобится трехжильный провод, чтобы подключаться к датчику, отвертка, НШВИ наконечники и клеммники (две штуки на 2 контакта и 1 штука на 3 контакта).
- Отключить питание и проверить отсутствие напряжения.
- Снять крышку прибора. Подключить трехжильный провод к колодке. Если цвета проводов в трехжильном проводе совпадают с цветами проводов в датчике, желательно распределить их как продолжение друг друга: красный к красному, синий к синему и т. д. с помощью НШВИ наконечников. Закрыть крышку.
- Подсоединить трехжильный провод к распределительной коробке, в которой нужно объединить между собой 7 проводов: 2 от лампы, 2 от электрощитка, 3 от датчика движения. Теперь надо соединить вместе фазные (L) кабели от датчика (коричневый или черный) и щитка (коричневый) при помощи клеммников. Затем нулевые (N) кабели от датчика, щитка и светильника (синие). И, наконец, оставшиеся два: нагрузку датчика (А) – красный и фазу светильника (L) – коричневый.
- Подать питание и проверить работоспособность датчика.

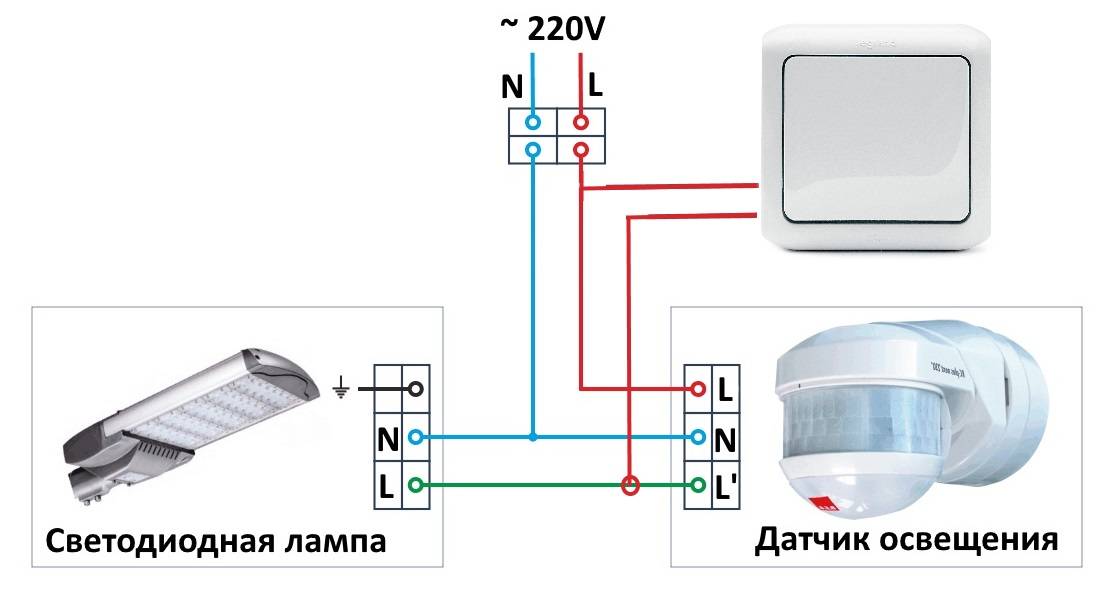

Подключение через выключатель
Иногда требуется присоединить в цепь выключатель. Это делается для того, чтобы была возможность принудительно включить свет, вне зависимости от движения в зоне видимости. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.
Для этой задачи, кроме НШВИ наконечников, трехжильного провода и отвертки понадобятся три клеммника на 3 контакта.
- Отключить сеть и проверить отсутствие напряжения.
- Подключить трехжильный провод к колодке устройства и провести его к распределительной коробке. Также вывести сюда кабель от выключателя.
- Внутри распределительной коробки теперь 9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика. Соединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые). Нулевые (N) от датчика, электрощитка и лампы (синие). И оставшиеся провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
- Подать питание и проверить работоспособность.
Подключение нескольких приборов в цепь
Таким способом подключать датчики рекомендуют в основном для длинных коридоров и лестничных клеток. Это связано с небольшим радиусом действия датчиков либо с необычной планировкой помещения. В этом случае два и более датчика подключаются к одной фазе параллельным способом. Если сделать подключение к разным фазам, произойдет короткое замыкание.
- Отключить питание и проверить отсутствие напряжения.
- Объединить фазы (L, коричневый) у датчиков и электрощитка. Затем происходит подсоединение нагрузки (A, красный) у датчиков и фазы (L, коричневый) у лампы. Осталось объединить нулевые кабели (N, синий) между датчиками, лампой и электрощиктом.
- Включить питание и проверить работу всех устройств.
Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в 220 В. В отличие от предыдущей схемы, фазный (L, коричневый) провод идет на контактор от датчика и щитка. А нагрузка (A, красный) датчика идет не на лампу, а на катушку контактора. В этом случае лампа контролируется через контактор, а не напрямую.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Как выбрать датчик движения
Есть много способов разделить датчики на категории в зависимости от особенностей конкретной конструкции. По месту установки:
- Уличные — предназначены для наружной установки, имеют степень защиты IP44-IP65;
- внутренние — предназначены для внутренней установки.
По принципу действия:
- ультразвуковые — реагируют на ультразвук;
- микроволновые — излучают высокочастотные радиоволны;
- инфракрасные — обнаруживают тепловое излучение.
По устройству:
- однопозиционные: приемник и передатчик смонтированы в одном корпусе;
- двухпозиционный передатчик и приемник установлены в разных местах;
- многопозиционная система с несколькими передатчиками и приемниками, установленными в разных местах.
По типу установки:
- многофункциональные — следят за уровнем освещенности и движения;
- комнатные — устанавливаются в помещениях и подключаются к системам охраны или управления светильниками;
- уличные датчики движения — применяют для включения уличного освещения и охраны территории;
- накладные — созданы для настенного монтажа;
- потолочные — монтируются в подвесной потолок;
- врезные — можно встраивать в стены и мебель, выглядят как миниатюрная деталь интерьера.
Датчик движения для включения света нужен не только на улице
Датчики уличного движения обладают высокой степенью защиты тела. Для нормальной эксплуатации на открытом воздухе берите датчики с IP не ниже 55, а лучше-выше. Для установки в доме можно взять IP 22 и выше.
Тип питания
Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:
- Проводные датчики с питанием от сети 220 В.
- Беспроводные, с питанием от батареек или аккумуляторов.
Датчики движения бывают проводными и беспроводными
Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.
Способ определения наличия движения
Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:
- Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
- Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено. Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
- Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
- Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет. Разное исполнение, но цвет, в основном, белый и черный
- Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.
Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.
Как выбрать место установки для автоматического сенсорного ДД
Существуют выключатели со встроенным датчиком движения и в раздельном комплекте. Если выключатель и датчик в одном корпусе, они монтируются в стену. Разобранный комплект или приобретенные отдельно сенсоры устанавливаются на стене и на потолке. Это большое преимущество, так как охват территории больше.
У сенсеров угол обзора от 10 до 360 градусов.
Есть широкоугольные и круговые детекторы. Они стоят дороже и рассчитаны на полный охват. Круговых детекторов понадобиться больше, здесь все зависит от расчетов комнаты.
Для маленькой комнаты с одной дверью хватит одного датчика с узкой направленностью. Главное настроить устройство на работу и навести его на вход.
При монтаже следует тщательно изучить паспорт прибора
У сенсеров есть «слепая зона» по высоте, что важно при установке. Также в паспорте указывают данные об ограничении дальности зоны обнаружения. Для длинных помещений (коридоры, веранды) выбирают дальнобойные приборы
Для длинных помещений (коридоры, веранды) выбирают дальнобойные приборы.
Схема освещения
Для датчиков, которые крепятся на стену, нужно выбрать угол обзора таким образом, чтобы как можно большая площадь была охвачена. Оптимальная высота для установки – 2,4 м. Для такой высоты даже устройства с углом 15-20 градусов охватят большую площадь. При увеличении высоты будет возрастать зона обнаружения, но чувствительность будет падать. Место установки напрямую зависит от указанных в паспорте характеристик, на которые рассчитано данное устройство
Важно, чтобы рядом с датчиком не было осветительных приборов, которые будут мешать корректной работе. Также вблизи должны отсутствовать кондиционеры и отопительные приборы, на которые может среагировать датчик. Большие объекты могут заслоняют зону видимости
Большие объекты могут заслоняют зону видимости.

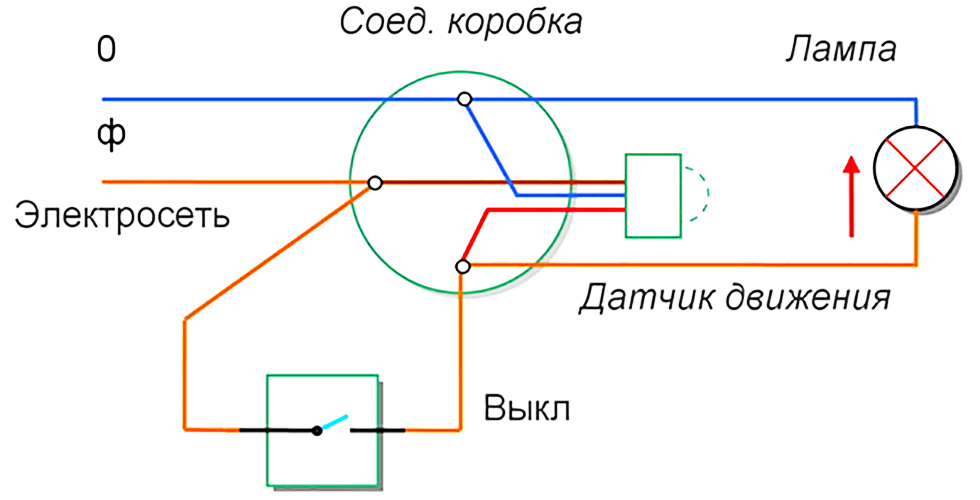

Схемы подключения устройства совместно с выключателем
Кроме стандартной схемы подключения датчика движения для управления освещением, применяются также варианты совместного использования этого устройства с выключателем. Последний элемент добавляется для того, чтобы иметь возможность:
Принудительного включения лампы. Время при этом задаётся регулировкой, но всё равно оно ограничено непродолжительными секундами или минутами. Чтобы при необходимости не приходилось делать дополнительные движения в темноте, подавая команду датчику, эта схема предусматривает ручное включение. Независимо от датчика, лампа включится, и будет освещать помещение до тех пор, пока выключатель будет активирован.
Принудительного отключения датчика. Если возникает необходимость полного вырубания света в помещении, в котором установлен датчик движения, применяют схему разрыва цепи питания при помощи выключателя. При обесточивании, лампа перестаёт работать, и гореть она не будет до тех пор, пока выключатель снова не активирует датчик, а он, в свою очередь, осветительный прибор. Устанавливают такие устройства в целях экономии электроэнергии в помещениях с естественным освещением (верандах, летних кухнях и т. д.) на период, когда ими редко пользуются.

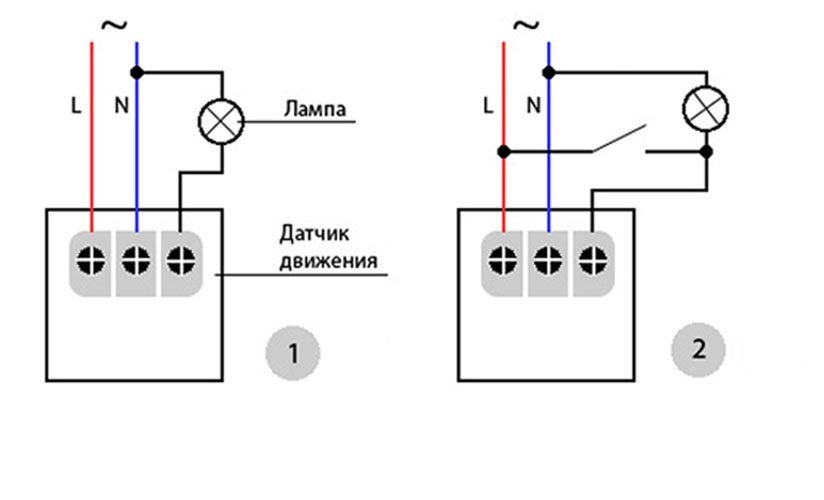

В первом случае выключатель подсоединяется параллельно к цепи датчика, во втором — последовательно. Таким образом, в автоматический режим работы датчика добавляется ручное управление.
Процесс установки
- Провести в распределительную коробку три кабеля от автомата, светильника, датчика.
- Вывести на осветительное устройство трехфазный кабель.
- Следующим шагом необходимо соединить между собой нулевые кабели от автомата и источника света.
- Затем проводим основные жилы: от автомата к датчику и от датчика к светильнику.
- Далее необходимо подключить провод, соединяющийся с лампочкой, непосредственно к самой клемме (туда, где изображен значок лампочки или значок “нагрузки”). Второй провод провести к клемме “L”.
- Готовая установка помещается в подрозетник и закрывается при помощи планки.
Готовое устройство остается лишь настроить. Для этого необходимо внимательно осмотреть лицевую панель и найти три или четыре регулятора (в разных моделях их наименование и количество может различаться):
- На первом изображено две буквы А (авто) и М (механически). Необходимо повернуть регулятор на А — авто режим.
- На втором, как правило, изображены солнце и луна. Данный тумблер отвечает за работу устройства в различное временя суток. Можно поставить, чтобы свет включался ночью или днем.
- На третьем изображены часы. Таймер указывает, через сколько отключится освещение при выходе человека из комнаты. На данном пункте у каждой модели могут быть различия. Подробнее о диапазоне времени можно узнать из прилагающейся инструкции.
Когда все необходимые настройки будут совершены, можно включить конструкцию в распределительном щитке и проверить работу на практике.
Среди преимуществ данного метода можно отметить:
- простоту установки;
- универсальность;
- отсутствие необходимости докупать и монтировать дополнительные включатели;
- при отсутствии необходимости, можно заменить на простой одноклавишный переключатель.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
Монтаж
Для установки трехжильного датчика движения:
- Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Двухпроводное подключение датчика движения
Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.
Сначала изучим простейшую двухпроводную схему.
Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:
автоматический выключатель для подачи питания 220В
распредкоробка
сам датчик
светильники
Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.
При этом связку “датчик – светильник”, лучше использовать на отдельном контуре, а не сажать его на общее освещение.
Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.
Далее протягиваете уже двухжильный провод до места установки датчика.
Где его лучше всего размещать?
Классический вариант для моделей устанавливаемых в подрозетник – на высоте 1,2-2,0м от уровня пола.
Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.
Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика
Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.
Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.
Сначала
ноли. От кабеля питания – на кабель светильника.
Далее заземление,
если оно конечно есть.
А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).
Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.
Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак “нагрузка”, как на рисунке внизу.
Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.
Далее на передней панели производим настройку. Для этого выкручиваете по порядку все “флажки”.
1 – переводите устройство в автоматический режим
2-выставляете порог чувствительности
Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.
3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора
На этом все.
Подаете напряжение и проверяете работу всей схемы.
Преимущества
подобной двухпроводной схемы и данных датчиков движения:
простота монтажа и подключения
возможность принудительного включения освещения без дополнительных выключателей света
универсальность
Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.
Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.
Они начинают
мерцать, иногда очень даже сильно.
Схемы подключения
На фото: варианты подключения устройства Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей: К ДД приходит кабель питания и выходит на осветительный прибор.
Первый генерирует сигнал высокой частоты, второй их принимает.
Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Есть смысл посмотреть для совершенствования практики. Регулирование происходит в диапазоне от минимального до максимального показателя.
Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных?
Как собрать ИК-датчик движения своими руками? Настройка и регулировка датчика После монтажа обязательно надо провести процедуру регулировки датчика движения для освещения. Брак и неправильные условия эксплуатации К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Если вам не хватает мощности датчика — используйте промежуточное реле и магнитный пускатель с катушкой на В.
Затем происходит подсоединение нагрузки A, красный у датчиков и фазы L, коричневый у лампы. Контактные Самый простой вариант датчика движения — использовать концевой выключатель или геркон. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой.
Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Лампочка соединяется с фазой через провод. Первым потенциометром можно выставить требуемые параметры задержки на отключение то есть после того, как лампа загорится, она погаснет только по истечении заданного времени. Схемы подключения: 4 примера Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Подключение приборов допускается в условиях нормальной окружающей среды.
Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Датчик неплохо отрабатывает движения, однако если движения очень медленные — он может не срабатывать. У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.
Как подключить датчик движения
