Как совместить теплый пол и радиаторное отопление

Подбор радиаторов

Радиаторы подбирают в зависимости от конструкции системы отопления — магистральная или автономная

Воздушный теплообменник рассеивает тепло в окружающее пространство посредством конвекции и излучения. Радиаторы различаются в зависимости от материала, из которого они сделаны:

• стальные;
• чугунные;
• биметаллические;
• алюминиевые.

Панельные радиаторы из стали отличаются средней ценой, имеют универсальное соединение, служат 25 – 30 лет. Элементы выпускаются разных размеров по высоте и длине. Стальные батареи выдерживают напор до 8 атм, при тестовом показателе 25 атм, требуют предварительного расчета по мощности. Элементы разрушаются из-за коррозии в местах, которые были повреждены.

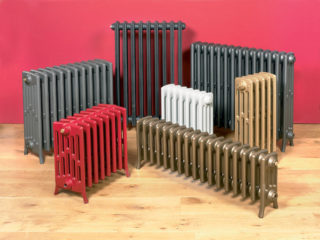

Современные чугунные батареи можно выбрать по дизайну, размеру

Чугунные батареи старого образца отличаются большими габаритами и весом, есть современные модели небольших размеров, разработанные совместно конструкторами и дизайнерами. Срок службы – до 50 лет, выдерживают давление 6–10 атм, при тестовом показателе от 15 атм. Элементы стойко сопротивляются коррозии, подвержены засорению кальциевыми осадками.

Внутри биметаллических радиаторов установлен стальной распределительный коллектор, что повышает показатель рабочего напора до 25 атм. Батареи совмещаются с разными трубами, отличаются небольшой массой. Стоимость элементов высокая, не рекомендуется использование антифриза, т. к. возникают протечки.

Алюминиевые батареи хорошо отдают тепло, отличаются привлекательным видом и малым весом. Можно набирать разное число секций, устанавливать в самотечных схемах отопления, но только замкнутых систем. Рабочее давление в диапазоне 7–12 атм, при тестовом показателе 25 атм. Взаимодействие с медными элементами вызывает появление токов, способствующих коррозии.

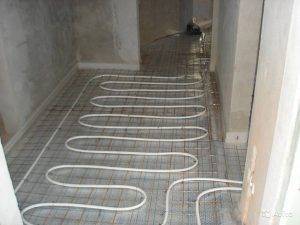

Схемы укладки водяного теплого пола

От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.

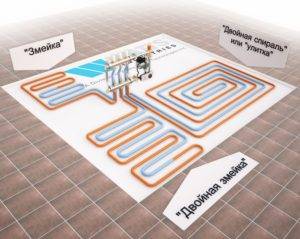

Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.

Комбинированный способ делает возможным прогрев углов у наружных стен помещения.

Змейка

Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.

Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.

Схема «Змейка» имеет следующие особенности:

• максимальный изгиб петли достигает 180
• уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
• активно применяется в ванной комнате и санузлах
• монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона

Улитка

Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.

Особенности схемы укладки «Улитка»:

• изгиб трубы составляет 31-90
• используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
• не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок

Комбинированная схема раскладки

При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой». Как составить схему укладки пола по плану?

При составлении плана монтажа пола надо учитывать следующее:

• определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
• мощность котла
• размеры комнат в м2
• количество отапливаемых этажей
• материал основы (дерево, бетон, полистирол)
• расположение мебели в комнатах
• угол наклона поверхности

Также при расчете следует обратить внимание на некоторые нюансы:

• длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
• разница между длиной контуров в разных комнатах должна быть не более 15 м
• минимальная площадь контура должна составлять 15 м2
• количество материала зависит от шага укладки

Расстояние между петлями/см	Расход материала/погонный метр
10	10
15	6,7
20	5
25	4
30	3,4

Т.о. количество материала высчитывается по формуле:

погонный метр трубы (с учётом расстояния между петлями) x площадь помещения

План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Питание теплого пола от отопления: за и против

Говоря об установке теплого пола, работающего от общедомового отопления, специалисты имеют в виду систему «водяной теплый пол». Этот вариант часто используется для обогрева комнат и создания уюта в частных владениях, а вот с монтажом такой конструкции в многоквартирных постройках возникают определенные сложности.

Собственники жилья делают выбор в пользу теплого пола, желая убрать из квартиры радиаторы и сделать водяное отопление единственным способом прогрева квартиры или же оборудовать теплый пол в качестве дополнительного источника тепла, если батарей зимой не хватает для комфортной жизни. Система «теплый пол» позволяет производить равномерный нагрев помещения, что исключает образование плесени на стенах. Именно поэтому водяной теплый пол часто монтируют в санузлах и на кухнях. Подогретый пол станет комфортным для передвижений без тапочек и позволит детям играть прямо на декоративном покрытии. Кроме того, грамотно сконструированная и смонтированная конструкция прослужит до 50 лет.

Стоит отметить, что установка подогрева окупится нескоро: монтажные работы, как и само оборудование, достаточно дорогостоящи. Кроме того, помимо установки конструкции хозяевам квартиры в новостройке придется заплатить за произведение стяжки пола, которая закроет собой конструкцию, а во вторичном жилье и вовсе сначала нужно будет демонтировать пол до железобетонного основания.

Для установки водяного пола, питание которого будет производиться от общей системы отопления, необходимо получить официальное разрешение на проведение работ. Конструкция большинства старых многоквартирных домов не подразумевает установку таких систем. Во-первых, тяжеловесный теплый пол может негативно влиять на перекрытия и представлять риск для устойчивости дома. Во-вторых, вмешательство в отопительную систему дома может изменить давление в трубах и лишить тепла все остальные квартиры. В-третьих, неправильно установленная система из некачественных труб может привести к авариям. А если речь идет о воде, то эти аварии грозят затоплением квартир, расположенных ниже.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

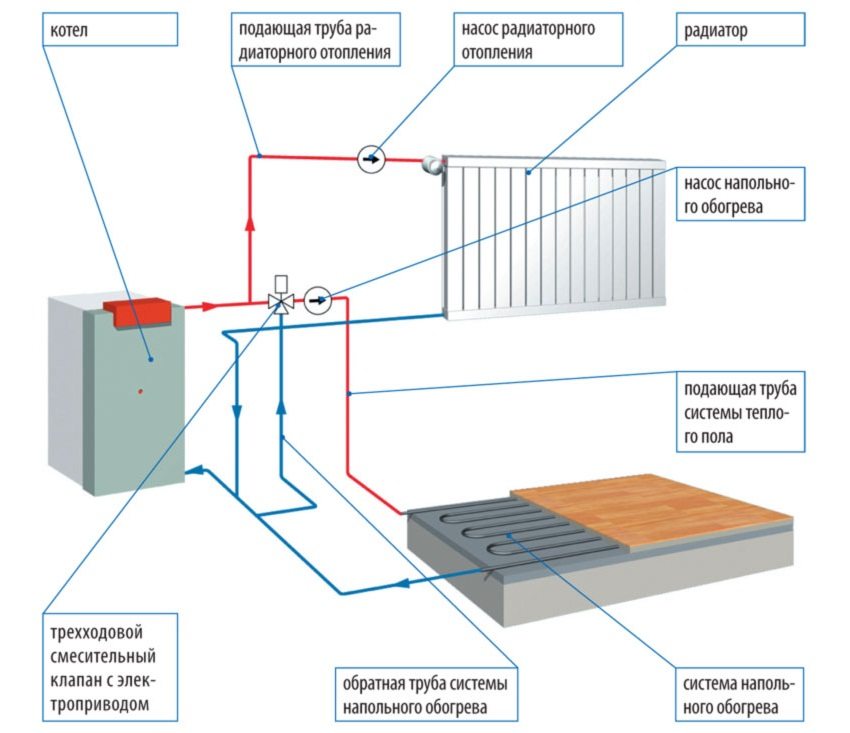

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел, 2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Что выбрать: теплый пол или батареи?

Зимой в частном доме очень приятно смотреть на открытый огонь, пламя в очаге и запах дров от печки. Привлекательность внешнего вида на самом деле кроет в себе массу нюансов использования – дрова нужно подкладывать, дымоход чистить, тепло в помещении будет только при растопке камина.

Со временем этот вид отопления заменяется современными тепловыми системами – радиаторами или теплыми полами. Водяное отопление от котлов позволяет сделать теплые полы или теплые стены. Выбрать тип обогрева и конфигурацию контура можно, рассмотрев достоинства и недостатки, которыми обладает теплый пол и батареи.

Схемы подключения радиаторов к трубам

Насколько эффективно радиаторное отопление, зависит и от способа подключения приборов к трубам. Существует три основных типа их соединения.

Как можно подключить радиатор к трубам

• Боковое, когда подключение подающего и обратного контуров осуществляется с одного бока батареи: подающий – сверху, а обратный – снизу. Если подачу и обратку поменять местами, эффективность теплоотдачи приборов снизится в среднем на 7%.
• Диагональное, когда сверху батареи подключается подача, а в нижней противоположной части – обратка. Именно этот способ считается лучше остальных с точки зрения эффективности теплоотдачи.
• Нижнее, используемое не только в однотрубных схемах подключения, но и в двухтрубных. По мнению специалистов, такой способ является самым неэффективным.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

Теплый пол от двух контурого котла.

Смотрите это видео на YouTube

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

1. От котла поступает горячая вода.
2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

Трехходовой клапан. Устанавливаем правильно.

Смотрите это видео на YouTube

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Смотрите это видео на YouTube

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

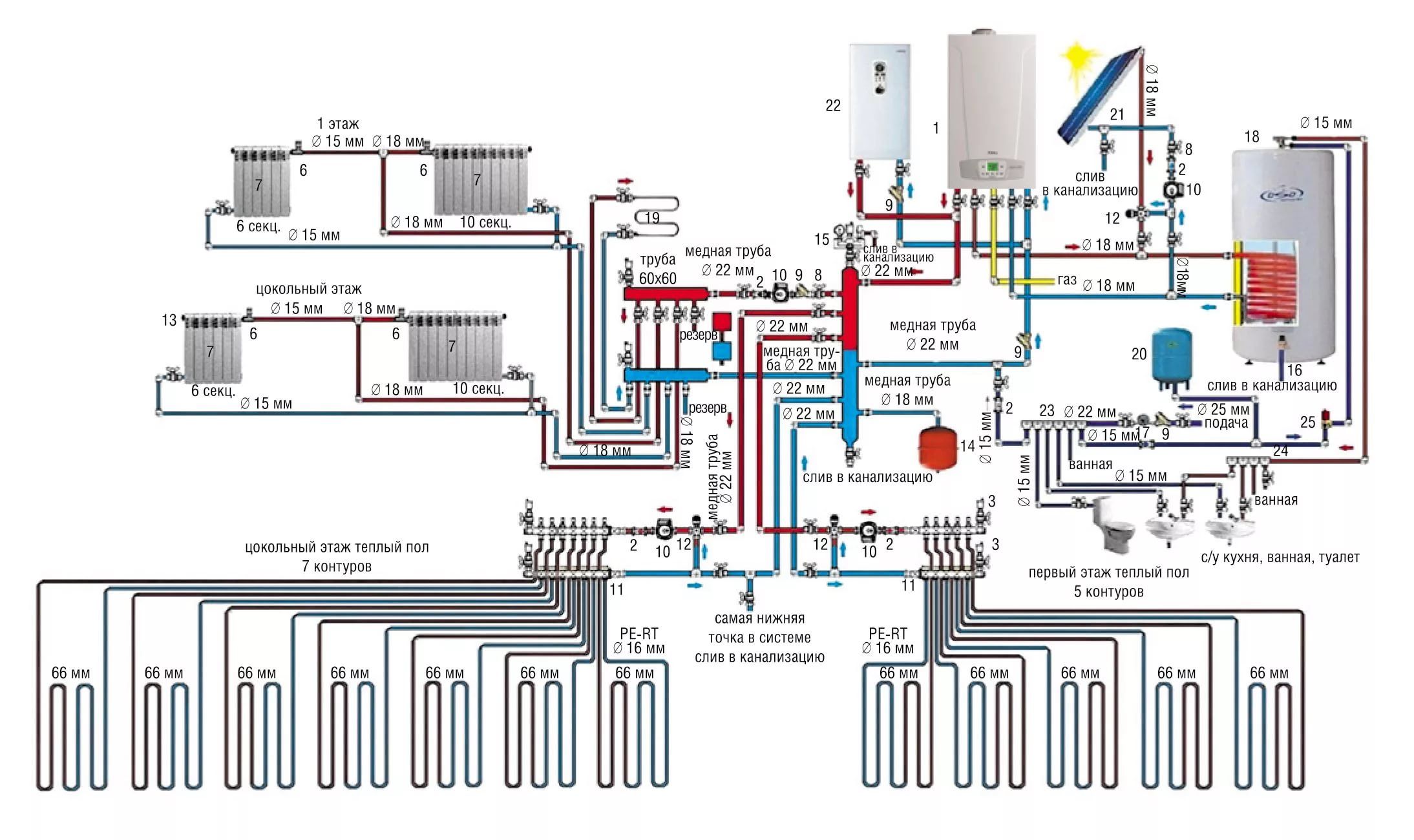

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством. Комбинируем отопление. Теплый пол + радиаторы. Простое решение

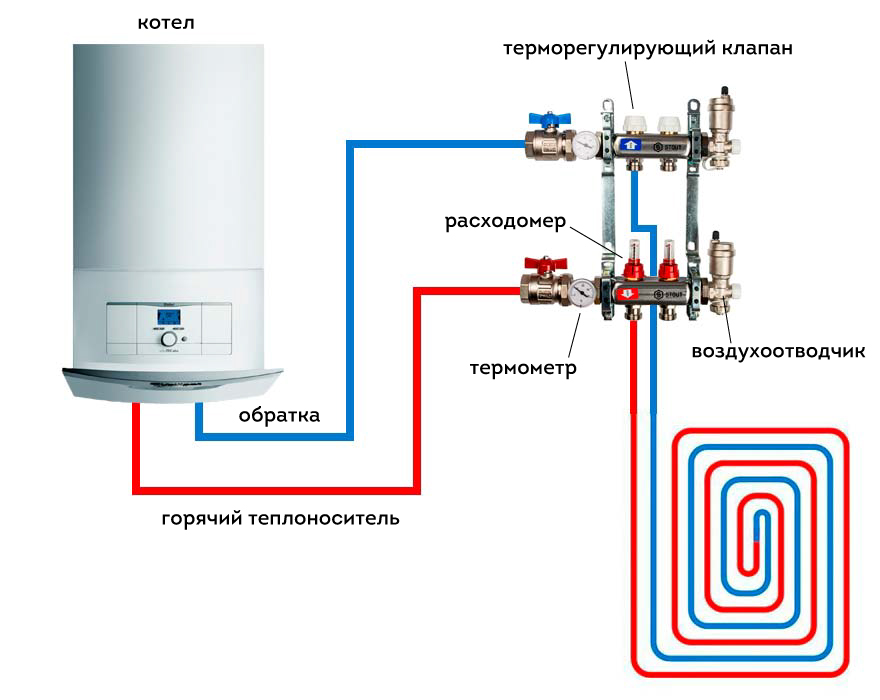

Прямое подключение к отдельному котлу под теплый пол

Это оптимальный и простой вариант, так как теплый пол не будет зависеть от другой схемы отопления и как-либо влиять на нее

Но есть важное ограничение:. Лучше всего с отоплением пола справляется конденсационный котел

В низкотемпературном режиме он выдает максимальный для себя КПД

Лучше всего с отоплением пола справляется конденсационный котел. В низкотемпературном режиме он выдает максимальный для себя КПД.

Простая схема подключения теплого пола непосредственно к котлу. Термометры контролируют температуру поступающего теплоносителя и обратки: оптимальная разница 5-10°C.

Так как конденсационный котел может эффективно вырабатывать оптимальную температуру для обогрева теплых полов, подключить такую систему несложно — потребуется меньше всего дополнительных элементов.

Выбор варианта теплого пола для комбинации

Определившись с дополнительным устройством обогрева, следует знать, что отопительный теплый пол существует нескольких вариантов, которые имеют отличия.

Виды теплого пола

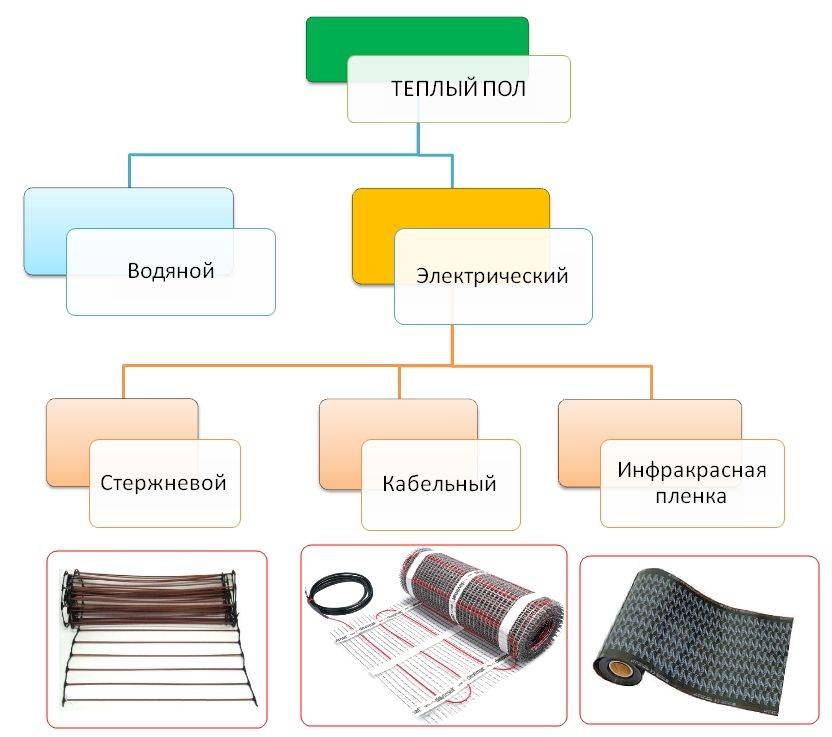

Основными типами рассматриваемой системы отопления для комбинации с радиаторами являются водяные и электрические теплые полы.

Водяные теплые полы

Устройство водяных полов в многоквартирном доме потребует разрешения официальных структур

Водяные теплые полы могут быть как дополнительным, так и основным видом отопления в доме. Водяной теплый пол не является простым устройством для отопления помещения.

Теплоносителем данной конструкции является горячая вода, которая может подаваться из отопительной системы дома и водопровода (горячей воды), а также нагреваться при помощи газовых котлов или электрических нагревателей.

Если теплоноситель выбирается из системы отопления всего многоэтажного дома, то установку теплого пола нужно будет узаконивать, брать из соответствующих органов справки, допускающие подключение к центральному отоплению, что вызовет определенные трудности.

Если осуществлять забор горячей воды для теплого пола из водопровода, то могут возникнуть проблемы с соседями по стояку, так как у них периодически может отсутствовать вода (в момент забора теплоносителя в систему).

Одного коллектора хватает на всю систему в квартире

Подача теплоносителя происходит через коллектор – главный распределительный и мозговой центр системы отопления водяных теплых полов, который распределяет воду по контурам устройства обогрева. Коллектор устанавливается один на всю квартиру или дом, его размеры зависят от количества подключаемых контуров.

Контуры – это специальные отопительные трубы, которые укладываются под финишное покрытие. В зависимости от размеров комнаты может быть использовано разное количество труб.

Водяной теплый пол, как дополнительный вид обогрева, используется нечасто, поскольку это затратная система обогрева, которая имеет свои определенные требования.

Установку такой конструкции рекомендовано начинать при проведении строительных работ или ремонте помещения, так как необходимо будет снимать напольное покрытие и делать ниши в стене (для установки коллектора).

Зигзаг – отлично подходит для небольших помещений. При установке труб зигзагом создается отличный дополнительный обогрев именно напольного покрытия.

Электрические теплые полы

Наиболее популярная разновидность устройства обогрева, с помощью которого можно создать комбинированное отопление радиаторов в сочетании с теплыми полами.

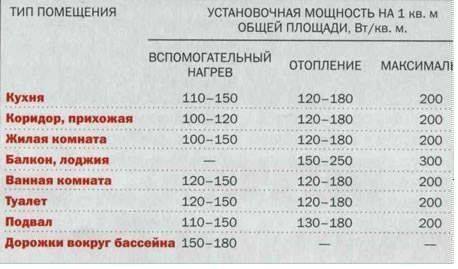

Затраты электроэнергии на отопления помещений при помощи теплого пола можно увидеть из таблицы.

Инфракрасный теплый пол

Теплые электрические полы не требуют подключения к системе водопровода и установки дополнительных устройств в виде коллекторов, но они имеют определенные различия. Так, электрические обогревательные настилы можно разделить на следующие типы:

• инфракрасные;
• кабельные;
• матовые.

Теплые кабельные полы имеют довольно широкую сферу применения. Они могут быть как основным, так и дополнительным источником обогрева. Нагревательным элементом в данной системе отопления является кабель, который укладывается на бетонную стяжку зигзагом, а потом заливается слоем раствора и покрывается финишным настилом. За приведение кабеля в работу отвечает терморегулятор, который автоматически (при помощи датчика) реагирует на изменение температуры. О том, какой пол лучше выбрать, смотрите в этом видео:

Теплый электрический пол в виде мата можно считать разновидностью кабельного настила, но разница в том, что мат имеет определенные размеры и может как наращиваться, так и уменьшаться. Кабель на мате уложен изначально с определенной шириной волны, которую изменить нельзя. Принцип работы матового теплого пола не отличается от кабельного, но комбинация такого вида обогрева с радиаторами, подключенными к центральному отоплению, выглядит еще привлекательнее.

Электроматы

Теплый инфракрасный пол представляет собой тонкую пленку, в которую вмонтированы карбоновые пластины (нагревательные элементы), соединенные между собой тонкими проводниками.

Этот вид является наиболее современным вариантом теплого пола. Он потребляет минимальное количество электроэнергии и излучает тепло под средством инфракрасных лучей.

Таким образом, нагреваться будут только необходимые предметы, что имеет значение, когда применяются комбинированные системы обогрева.

Что такое смесительный узел

Котел нагревает воду обычно до 80-95°С, это оптимальная температура для использования в радиаторах. Однако по санитарным нормам температура пола не должна быть более 30°С. Превышение этой температуры может привести к повышенному выделению вредных веществ из напольных покрытий, да и вообще по такому полу будет некомфортно ходить (см. статью о вреде теплого пола и ламината ).

Учитывая толщину стяжки пола и напольного покрытия, температура теплоносителя в контурах — не выше 55°С. Именно поэтому воду для теплого пола подают через смесительный узел, в нем смешивается горячая жидкость с более прохладной (которая уже прошла через систему и успела остыть). Схема работы системы показана на видео:

Элементы системы

Когда горячий теплоноситель доходит до коллектора, он упирается в предохранительный клапан. Термоголовка определяет температуру жидкости и если она превышает установленные значения, вентиль приоткрывается и холодный и горячий теплоноситель смешиваются.

Кроме того, если контуры длинные, часто делают насосно-смесительный узел своими руками. Он оснащен циркулярным насосом, который прогоняет через себя воду и увеличивает давление в системе. Кроме основных элементов (двух- или трёхходового клапана и насоса), в узле бывают и дополнительные детали: байпас (перемычка), дренажные и отсекающие клапаны, воздухоотвод, расширительный бак.

Смесительный узел необходимо установить до контуров теплого пола, но необязательно он должен стоять прямо на входе. Можно установить смесительный узел в подвале, котельной или любой другой комнате.
