Классический вариант разводки
Размещение котла зависит от его типа и учитывается в первую очередь. Напольные варианты требуют наличия свободного пространства, а в некоторых случаях (твердотопливные и на жидком топливе) даже выделения отдельного помещения.
Настенные приборы в этом отношении более привлекательны и могут монтироваться на кухне, не претендуя на выделение дополнительного места. Нужно только учесть, что агрегат является источником незначительного шума. Наиболее часто используется схема разводки отопления двухэтажного дома с боковым подключением радиаторов. Подводящая и обратная магистрали укладываются горизонтально, а регулировка температурного режима в помещениях осуществляется дозированием теплоносителя на отдельные батареи.
В наши дни стальные трубы используют крайне редко. Сталь заменяют металлопластиком или полипропиленом. В несущие тепло коммуникации устанавливают шаровые или радиаторные краны для управления системой. Радиаторы отопления монтируют в зависимости от результатов предварительных расчетов по необходимой мощности. Располагают их, как правило, под окнами и в самых холодных местах.
Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

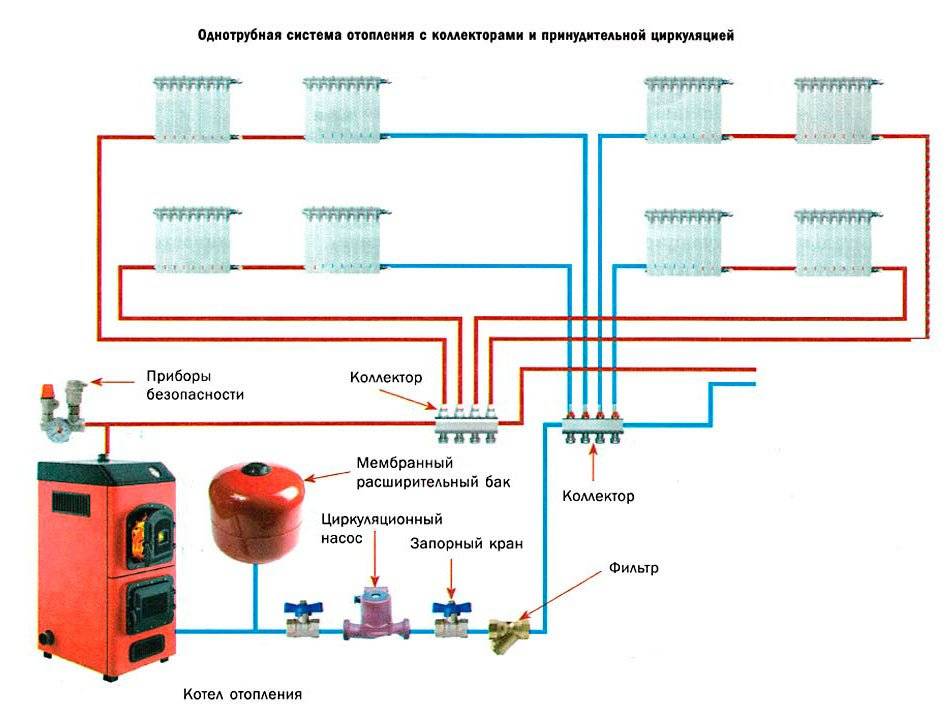

Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

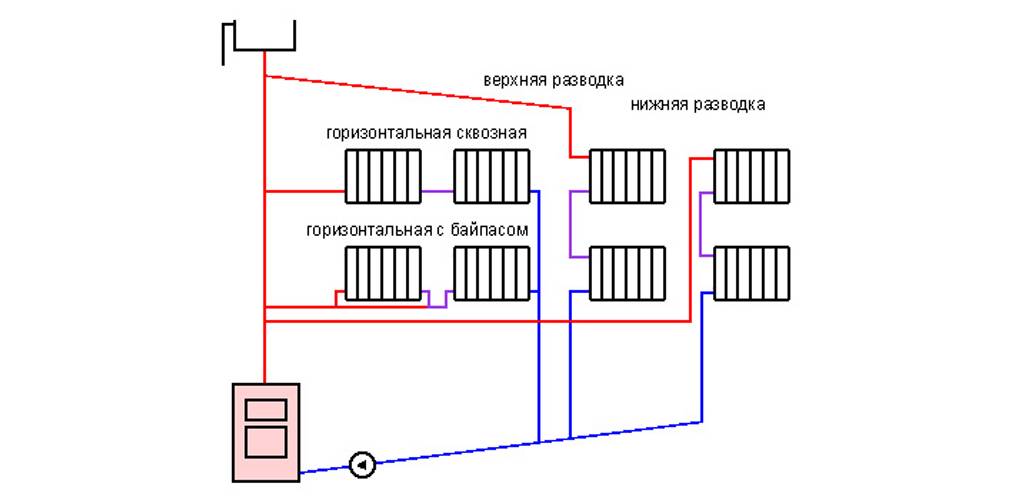

Горизонтальное подключение
Про горизонтальное подключение поговорим немного подробнее, поскольку такой метод является оптимальным для двухтрубной разводки. Существует три схемы: попутная, тупиковая и лучевая. В первом случае и горячий, и остывший теплоноситель идут в одном направлении. Такой метод хорош тем, что нагрев осуществляется равномерно и своевременно.

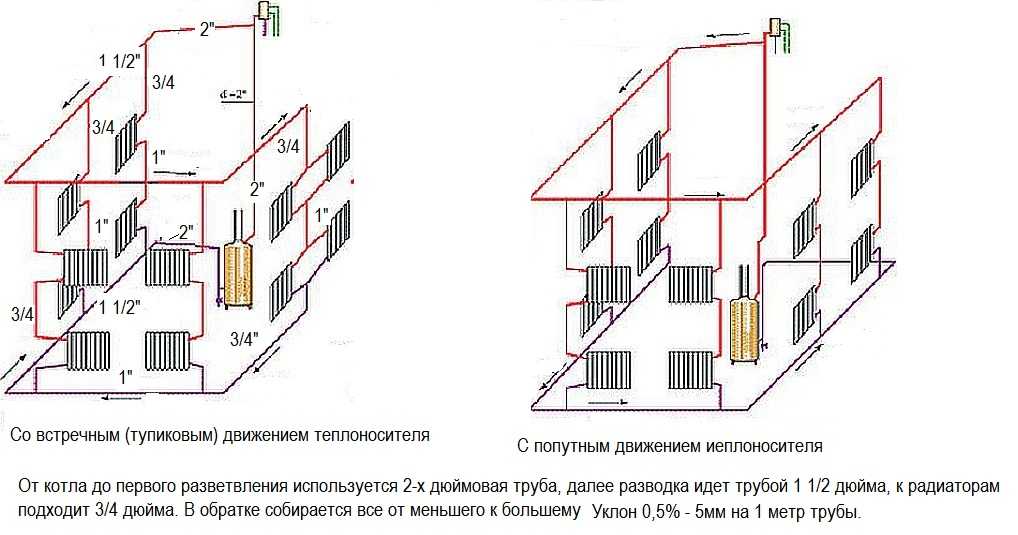

При тупиковой схеме картина несколько иная. Горячий и холодный теплоносители движутся навстречу друг другу. При такой разводке влияние на температуру радиатора оказывает его близость к нагревательному котлу. Чем ближе батарея к источнику, тем она горячее. Это ведет к неравномерному прогреву помещений в доме — наиболее удаленные от котла будут гораздо холоднее.

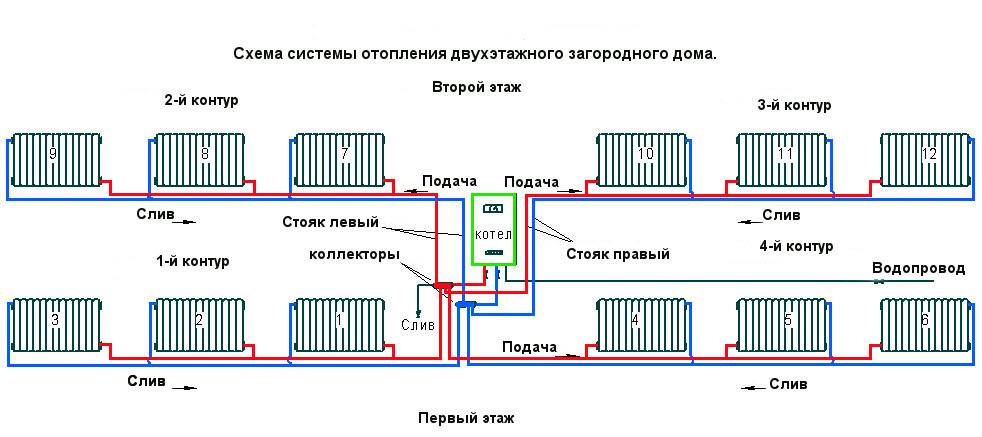

Оптимальной схемой разводки является лучевая. От главного коллектора к каждому отопительному прибору идет своя магистраль. Конечно, в плане затрат — как денежных средств, так и усилий — такая система наиболее требовательна. Но в итоге мы получаем максимальный уровень комфорта.
Это происходит за счет двух моментов. Во-первых, прогревание происходит равномерно и одновременно, поэтому во всех помещениях поддерживается необходимая температура воздуха. Во-вторых, при возникновении необходимости ремонта одного из отопительных приборов отключение нужного участка никоим образом не затрагивает остальные.
Есть и третий плюс: при лучевой разводке трубы, как правило, располагаются под полом, что позволяет сохранить общий эстетический вид помещения на нужном уровне.
Способы подачи теплоносителя в отопительную систему
Выбирая наиболее подходящий вариант системы отопления, домовладельцу придется принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:
- естественным образом;
- принудительно.
Схема отопления частного дома с естественной циркуляцией
Как известно, нагретый газ или жидкость из-за меньшей плотности выталкивается более холодной средой вверх. Это явление называется конвекцией. При правильном конструировании системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.
Важнейшим элементом такой схемы является разгонный коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образующееся здесь мощное восходящее течение хорошо проталкивает теплоноситель через контур. В такой системе применяется расширительный бачок открытого типа, представляющий собой обычную емкость, подключенную к верхней точке отопительного контура.
Отопление двухэтажного дома с естественной циркуляцией
Наличие второго этажа позволяет сделать разгонный коллектор достаточно длинным, что при хорошем утеплении этого участка обеспечивает вполне пристойную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах схема с естественным движением рабочей среды встречается все реже. Причина заключается в характерных для нее недостатках:
- требуются трубы большого диаметра;
- на горизонтальных участках трубопровода приходится соблюдать значительный уклон – 5 – 7 см на 1 м длины;
- после обхода контура температура теплоносителя падает более, чем на 25 градусов (обязательное условие для хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме высокой производительности, что сокращает срок его службы;
- максимальная длина трубопровода ограничивается 30-ю метрами.
Принудительный способ
В двухэтажных домах схема с принудительной циркуляцией применяется гораздо чаще хотя бы потому, что длина отопительного контура в таких постройках составляет, как правило, более 30-ти метров. Здесь рабочая среда перекачивается специальным насосом, который получил название циркуляционного. Он устанавливается у входа в котел, где теплоноситель является наиболее холодным. Так как система отопления является замкнутой, развиваемый таким насосом напор не зависит от этажности здания и определяется лишь сопротивлением контура (гидравлическим).
Схема отопления с принудительной циркуляцией
При данной схеме скорость движения теплоносителя увеличивается, поэтому он не успевает сильно остыть. Это обуславливает более равномерное распределение тепла по всему контуру, а также возможность эксплуатации котла в щадящем режиме. Кроме того, система с принудительной циркуляцией является более практичной: весной и осенью, когда на улице не очень холодно, она может эксплуатироваться в низкотемпературном режиме, чего при естественной циркуляции среды добиться не удалось бы. Горизонтальные участки трубопровода устанавливают с уклоном в 0,5 – 1 см на 1 м.
Из-за высокого давления, развиваемого насосом, приходится усложнять конструкцию расширительного бачка. Здесь он является закрытым и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой содержится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в наивысшей точке контура, обычно его монтируют рядом с котлом.
Предусмотрительные проектанты оставляют разгонный коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электроснабжения и последующей остановке насоса система продолжит функционирование в режиме конвекции.
Открытые и закрытые системы
В открытых системах в качестве расширительного бака применяется самая простая емкость, которая сообщается с атмосферой. Она устанавливается в наивысшей точке контура, поэтому попутно играет роль воздухоотводчика. Преимущества данной схемы:
- дешевизна;
- простота конструкции.
Недостатки:
- Значительные теплопотери.
- Теплоноситель испаряется (постоянно приходится подливать).
- В рабочей среде растворяется воздух, поэтому систему часто приходится развоздушивать, к тому же коррозия труб протекает более интенсивно.
- При избыточном давлении хотя бы в 1 атм (при использовании циркуляционного насоса) открытый бак пришлось бы поднимать на высоту 10 м.
Расширительный бак для отопления закрытого типа
В закрытой системе применяют герметичный бак с резиновой мембраной, которая подпирается сжатым воздухом. Такой резервуар можно устанавливать где будет удобно. А вот в самой верхней точке системы придется установить автоматический воздухоотводчик.
По перечню достоинств и недостатков закрытая система противоположна открытой: обходится дороже и сложнее в монтаже, но зато не требует никакого обслуживания и может работать с любым циркуляционным насосом. Только необходимо следить за давлением сжатого воздуха и при необходимости подкачивать его насосом.
Схема с теплым полом
Подача воды происходит через коллектор, второй служит для обратного хода теплоносителя.
Основные узлы (базовый вариант):
- Коллекторные шкафы. Для обеспечения правильного хода жидкости. Устанавливаются в доступном для обслуживания месте.
- Приборы КИПиА: термометры и манометры.
- Запорная арматура, компрессионные фитинги, переходники.
- Трубопровод.
- Система теплый пол.
Единственным недостатком является то, что в обычной схеме невозможно осуществлять контроль температуры теплоносителя, необходимо предусмотреть регулировку.
Для повышения КПД, схему дополняют следующими элементами:
- Циркуляционный насос. Применяется в случае необходимости увеличить напор. Установка предусмотрена на обратном контуре.
- Трехходовой смеситель.
- Клан для сброса жидкости.
- Насосно-смесительный узел. Применятся для: снижения температуры в системе, возврата остывшей жидкости обратно в систему. устанавливается за коллектором подачи воды.
Важно! Взамен запорной арматуры возможно применение смесителей (термостатических). Таким образом, подача воды осуществляется без рывков.
Схема подключения водяного теплого пола к котлу
Двухтрубная
Считается более универсальной. Устройство предполагает два контура: прямой (подачи) и обратный (возврат теплоносителя к котлу).
К каждому блоку радиаторов подходит 2 трубы: по одной поступает вода, по другой – отводится.
Для двухэтажных домов рекомендовано контур подачи присоединять в верхней точке, а обратку – в нижней – для обеспечения оптимального напора в трубопроводе.
Трубы монтируются, как правило, в стены для того, чтобы не испортить внешний вид комнаты.
Преимущества:
- Высокий КПД.
- Возможность регулировки параметров за счет вентилей, установленных на радиаторах. При необходимости можно исключить элемент из системы или снизить подачу теплоносителя на него.
- Возможность ремонта каждого узла без негативного влияния на остальные элементы отопления.
Недостатки:
Высокая стоимость материалов.
Схема двухтрубной системы отопления
Способы подачи теплоносителя в отопительную систему
Выбирая наиболее подходящий вариант системы отопления, домовладельцу придется принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:
- естественным образом;
- принудительно.
Схема отопления частного дома с естественной циркуляцией
Как известно, нагретый газ или жидкость из-за меньшей плотности выталкивается более холодной средой вверх. Это явление называется конвекцией. При правильном конструировании системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.
Важнейшим элементом такой схемы является разгонный коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образующееся здесь мощное восходящее течение хорошо проталкивает теплоноситель через контур. В такой системе применяется расширительный бачок открытого типа, представляющий собой обычную емкость, подключенную к верхней точке отопительного контура.
Отопление двухэтажного дома с естественной циркуляцией
Наличие второго этажа позволяет сделать разгонный коллектор достаточно длинным, что при хорошем утеплении этого участка обеспечивает вполне пристойную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах схема с естественным движением рабочей среды встречается все реже. Причина заключается в характерных для нее недостатках:
- требуются трубы большого диаметра;
- на горизонтальных участках трубопровода приходится соблюдать значительный уклон – 5 – 7 см на 1 м длины;
- после обхода контура температура теплоносителя падает более, чем на 25 градусов (обязательное условие для хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме высокой производительности, что сокращает срок его службы;
- максимальная длина трубопровода ограничивается 30-ю метрами.
Принудительный способ
В двухэтажных домах схема с принудительной циркуляцией применяется гораздо чаще хотя бы потому, что длина отопительного контура в таких постройках составляет, как правило, более 30-ти метров. Здесь рабочая среда перекачивается специальным насосом, который получил название циркуляционного. Он устанавливается у входа в котел, где теплоноситель является наиболее холодным. Так как система отопления является замкнутой, развиваемый таким насосом напор не зависит от этажности здания и определяется лишь сопротивлением контура (гидравлическим).
Схема отопления с принудительной циркуляцией
При данной схеме скорость движения теплоносителя увеличивается, поэтому он не успевает сильно остыть. Это обуславливает более равномерное распределение тепла по всему контуру, а также возможность эксплуатации котла в щадящем режиме. Кроме того, система с принудительной циркуляцией является более практичной: весной и осенью, когда на улице не очень холодно, она может эксплуатироваться в низкотемпературном режиме, чего при естественной циркуляции среды добиться не удалось бы. Горизонтальные участки трубопровода устанавливают с уклоном в 0,5 – 1 см на 1 м.
Из-за высокого давления, развиваемого насосом, приходится усложнять конструкцию расширительного бачка. Здесь он является закрытым и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой содержится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в наивысшей точке контура, обычно его монтируют рядом с котлом.
Предусмотрительные проектанты оставляют разгонный коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электроснабжения и последующей остановке насоса система продолжит функционирование в режиме конвекции.
Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.
Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.
Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
Способы подачи теплоносителя в отопительную систему
Выбирая наиболее подходящий вариант системы отопления, домовладельцу придется принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:
- естественным образом;
- принудительно.
Схема отопления частного дома с естественной циркуляцией
Как известно, нагретый газ или жидкость из-за меньшей плотности выталкивается более холодной средой вверх. Это явление называется конвекцией. При правильном конструировании системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.
Важнейшим элементом такой схемы является разгонный коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образующееся здесь мощное восходящее течение хорошо проталкивает теплоноситель через контур. В такой системе применяется расширительный бачок открытого типа, представляющий собой обычную емкость, подключенную к верхней точке отопительного контура.
Отопление двухэтажного дома с естественной циркуляцией
Наличие второго этажа позволяет сделать разгонный коллектор достаточно длинным, что при хорошем утеплении этого участка обеспечивает вполне пристойную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах схема с естественным движением рабочей среды встречается все реже. Причина заключается в характерных для нее недостатках:
- требуются трубы большого диаметра;
- на горизонтальных участках трубопровода приходится соблюдать значительный уклон – 5 – 7 см на 1 м длины;
- после обхода контура температура теплоносителя падает более, чем на 25 градусов (обязательное условие для хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме высокой производительности, что сокращает срок его службы;
- максимальная длина трубопровода ограничивается 30-ю метрами.
Принудительный способ
В двухэтажных домах схема с принудительной циркуляцией применяется гораздо чаще хотя бы потому, что длина отопительного контура в таких постройках составляет, как правило, более 30-ти метров. Здесь рабочая среда перекачивается специальным насосом, который получил название циркуляционного. Он устанавливается у входа в котел, где теплоноситель является наиболее холодным. Так как система отопления является замкнутой, развиваемый таким насосом напор не зависит от этажности здания и определяется лишь сопротивлением контура (гидравлическим).
Схема отопления с принудительной циркуляцией
При данной схеме скорость движения теплоносителя увеличивается, поэтому он не успевает сильно остыть. Это обуславливает более равномерное распределение тепла по всему контуру, а также возможность эксплуатации котла в щадящем режиме. Кроме того, система с принудительной циркуляцией является более практичной: весной и осенью, когда на улице не очень холодно, она может эксплуатироваться в низкотемпературном режиме, чего при естественной циркуляции среды добиться не удалось бы. Горизонтальные участки трубопровода устанавливают с уклоном в 0,5 – 1 см на 1 м.
Из-за высокого давления, развиваемого насосом, приходится усложнять конструкцию расширительного бачка. Здесь он является закрытым и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой содержится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в наивысшей точке контура, обычно его монтируют рядом с котлом.
Предусмотрительные проектанты оставляют разгонный коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электроснабжения и последующей остановке насоса система продолжит функционирование в режиме конвекции.
Система отопления «теплый пол»
Принцип подключения теплого пола
Стоит обратить внимание и на этот тип отопительной системы, который в последнее время стал очень популярным. Если решено отапливать все помещения теплыми полами, то придется учитывать нюансы, о которых шла речь выше
Независимо от того, радиатор установлен в помещении или теплый пол, трубная подводка выбирается с учетом равномерного распределения теплоносителя и экономичности монтажных работ.
Такое совмещение получается редко, особенно, когда стоит вопрос отопления большого дома. В этом случае использовать последовательное подключение каждой комнаты нецелесообразно. Может случиться и так, что в последних комнатах тепла не будет хватать. И даже нанос в этом случае не спасет.
Поэтому рекомендуется использовать двухтрубную систему, а теплыми полами обустраивать комнаты, где проблематично или экономически невыгодно устанавливать радиаторы. Тем более что на теплые полы можно пустить обратку.
Системы с естественной, принудительной циркуляцией – которая лучше?
Различие меж этими 2-я видами циркуляции заключается в методе перемещения воды по СО. С целью реализации принудительной схемы следует ставить особое оснащение, в частности, насос, для естественной такой надобности нет.
ЕЦ характеризована рядом плюсов:
- отсутствие при работе системы гула и вибрации;
- элементарность подключения и сервиса;
- высокий срок эксплуатации.
При этом СО с естественной циркуляцией довольно медленным темпом запускаются, вода в трубах подобных систем может замёрзнуть. Ещё один недостаток состоит в надобности установки больших труб (они дороже и более сложные в установке).
СО с принудительной циркуляцией имеет следующие важные плюсы:
- вероятность постройки в частном доме, даче разводки разной протяжённости;
- независимость качества подогрева от характеристик температуры теплоносителя;
- лёгкая настройка рабочих режимов.
В вариантах с принудительной циркуляцией вода идёт по трубе благодаря работе насосного оснащения. Вода подходит от котла, в котором разогревается, под воздействием особого насоса (его называют циркуляционным).
На любом радиаторе при такой схеме подогрева ставят вентили Маевского. Первые предоставляют возможность подбирать температуру нагрева определённой батареи. Вентили могут являться самодействующими и ручными. А кран Маевского даёт возможность устранять с системы лишний воздух.
Специалисты рекомендуют устанавливать и выполнять подключение в двухэтажных домах СО с котлом и принудительной циркуляцией. В этом случае вам будет весьма просто сделать «тёплый пол», установить полотенцесушитель и всегда регулировать работу СО, выставляя для себя более комфортную температуру.
Подбор насоса для отопления без расчетов
Можно ли сделать подбор насоса для отопления, не занимаясь длинными расчетами гидравлических сопротивлений в программе? Конечно можно, об этом и пойдёт речь.
По какому параметру в маркировке выполняется подбор насоса?
Как говорилось в статье о циркуляционных насосах, каждый насос имеет маркировку, состоящую из двух чисел (например, 25/60, 25/40 и т. д.). Первое число – это присоединительный размер, оно нам здесь не интересно. Второе число – высота подъёма насоса. Вот его-то и нужно учитывать при подборе насоса, чтобы гидравлические сопротивления в системе преодолевались без проблем.
Внимание! Есть ошибочное мнение, что высота подъёма насоса, указываемая в маркировке насоса, это высота, на которую насос может поднять воду (теплоноситель). Это не так
Потому что назначение циркуляционного насоса не в том, чтобы поднимать воду на какую-то высоту, а в том, чтобы преодолевать гидравлическое сопротивление системы.
Подбор циркуляционного насоса для различных систем отопления
Насос для отопления подбирается, исходя из размеров отопительной системы, количества и видов отопительного оборудования.
Насос нужно подбирать по второй (!) скорости. Тогда, если в расчетах будет ошибка, то на третьей (самой большой) скорости насос будет работать всё равно нормально.
Ниже приведён такой подбор насоса для отопления для различных отопительных систем.
Насос 25/40 — это самый слабый из насосов, обычно применяется для нагрева бойлера: этой мощности достаточно, чтобы создавать поток через змеевик бойлера. Либо при очень маленькой системе (например, твердотопливный котел плюс 5-6 радиаторов).
Важно! Система должна быть собрана правильно, в противном случае насос систему не «продавит» (причём, любой насос, а не только с самой малой мощностью). Насос 25/60 — это самый распространённый в применении насос, который ставится в большинстве случаев
Его можно ставить на радиаторную систему отопления на 10…15 радиаторов. Также в водяных теплых полах площадью 80…100 м2. (Некоторые считают, что он идёт на площадь пола 130…150 м2., а для радиаторный систем его можно смело использовать на площади до 250 м2. Я бы порекомендовал проверить эти утверждения в программе, чтобы не обмахнуться.)
Насос 25/60 — это самый распространённый в применении насос, который ставится в большинстве случаев. Его можно ставить на радиаторную систему отопления на 10…15 радиаторов. Также в водяных теплых полах площадью 80…100 м2. (Некоторые считают, что он идёт на площадь пола 130…150 м2., а для радиаторный систем его можно смело использовать на площади до 250 м2. Я бы порекомендовал проверить эти утверждения в программе, чтобы не обмахнуться.)
Опять же, система должна быть собрана правильно.
Насос 25/80. Такой насос ставится для достаточно больших площадей теплых полов (120…150 м2). Или на два этажа дома с общей площадью 200…250 м2 с радиаторной системой.
Но если у вас два этажа и радиаторная система отопления, то лучше ставить на каждый этаж отдельные насосы. В этом случае можно предусмотреть вариант, когда один из насосов выходит из строя, и подключается второй для обслуживания уже всего дома, обоих этажей. Кроме такого дублирования на случай аварийной ситуации, два насоса позволяют организовать климат-контроль поэтажный: каждый насос будет срабатывать по своему собственному комнатному термостату.
Вот, собственно, и весь подбор насоса для отопления. Однако, если опыта устройства систем отопления у вас мало или нет совсем, то лучше всё же не полениться, а проверить себя ещё раз, рассчитав гидравлические сопротивления в программе, о чём рассказывается в следующей статье и видео. А затем сравнить свои расчеты с приведёнными выше рекомендациями по подбору насоса.
подбор насоса для отопления
Особенности вариантов исполнения
Простейшая отопительная прямоточная система
Практически в каждом двухэтажном здании оборудуется подвал или чердак. Наличие и того, и другого позволяет выбрать один из двух вариантов разводки:
- Верхняя. Теплоноситель подается через чердак в разные стояки. Каждый из них используется для обеспечения теплом конкретного этажа.
- Нижняя. Горячая вода поступает из подвала. Циркуляционные насосы обеспечивают ее поднятие на нужный уровень для обогрева.
Независимо от того, какая схема отопления двухэтажного частного дома выбрана, расширительный бак всегда монтируют в самой верхней точке тепловой магистрали. Обеспечить подачу тепла к радиаторам системы можно двумя разными способами. В современных зданиях используют:
Однотрубная система отопления.
- Однотрубную систему отопления. Она лишена магистрали для возврата остывшего теплоносителя. Циркуляция осуществляется по замкнутому кольцевому контуру. Последовательное подключение батарей требует обязательной установки терморегулирующей аппаратуры или шаровых кранов для дозирования подачи теплоносителя. В противном случае первые отопительные приборы будут слишком горячими, тогда как последние — холодными. Температурный режим поддерживается на должном уровне благодаря разной площади отопительных приборов.
- Двухтрубную систему отопления. Для ее организации необходимо приобрести больше труб, но она лишена недостатков однотрубной. К каждой батарее подводится труба с горячим теплоносителем, который после передачи тепла отводится по отдельной магистрали. Такая конфигурация позволяет полностью перекрывать подачу воды на отдельные участки для проведения ремонта или замены узлов.
Выбор способа обогрева зависит от особенностей конфигурации здания и его архитектуры. Но каждая из рассмотренных схем имеет право на существование и способна обеспечить хорошее теплоснабжение даже в самые сильные морозы.
