Подключение электрического котла к системе отопления в частном доме

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

• Очистите стену от пыли и грязи.
• Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
• Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
• Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

• Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.

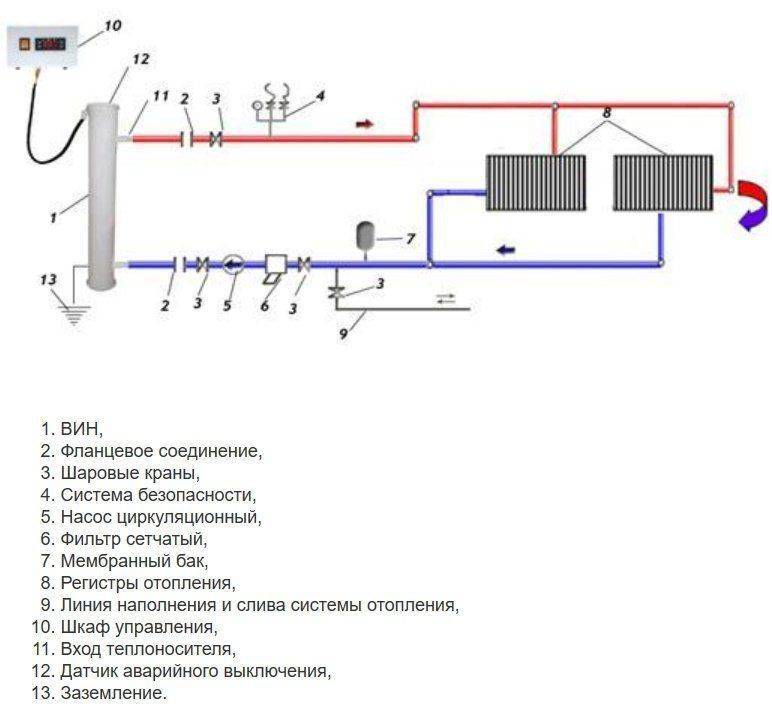

• Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм 2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

• Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.На фото – пример траншеи и уже готовой заземляющей конструкции.
• Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
• Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
• Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
• Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
• Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

• Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
• Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
• Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
• Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Как соединить прибор с теплоаккумулятором и другими котлами?

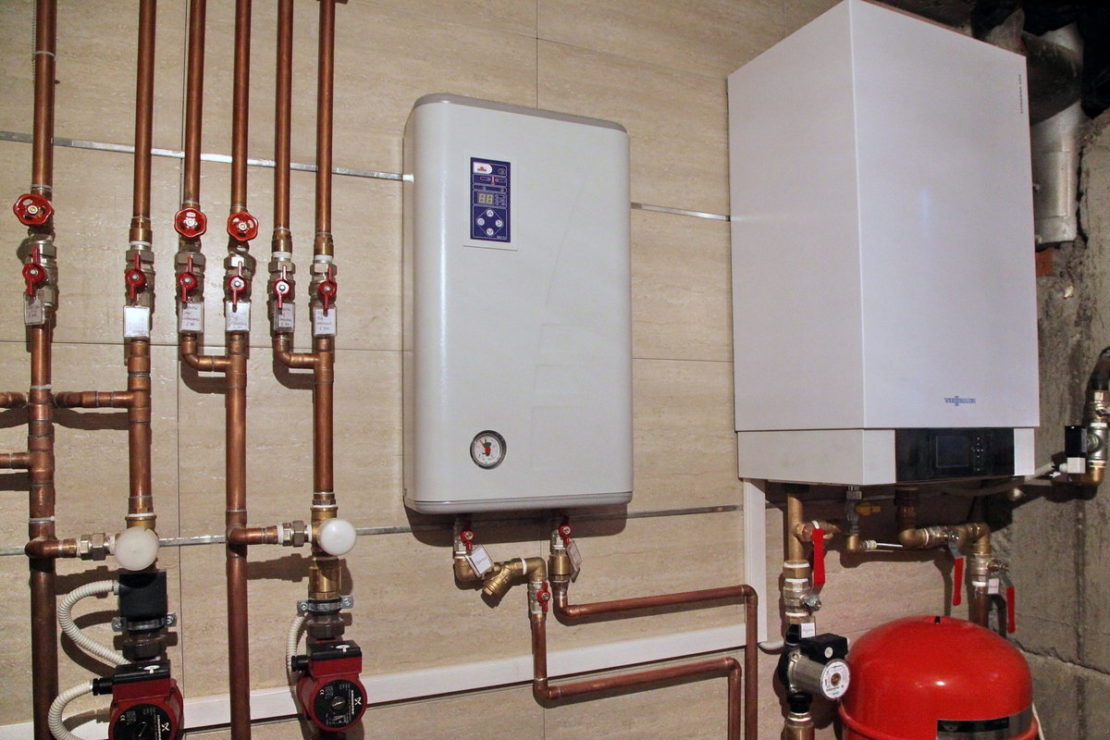

Иногда подключение к отоплению электро котла настенного или напольного типа выполняется совместно с другими нагревательными приборами. Чаще всего его комбинируют с твердотопливным котлом, чтобы обеспечить энергонезависимость системы при перебоях с подачей электроэнергии. При этом используется схема с накладным термостатом, парой обратных клапанов и регуляторами температуры в каждой комнате.

Такая схема работает следующим образом:

• Твердотопливный котел является основным нагревательным элементом отопительного контура, а электрокотел работает в дежурном режиме.
• Когда все твердое топливо, загруженное в прибор, сгорает, температура в доме снижается. Когда она опускается ниже установленного порога, терморегуляторы запускают электрический нагреватель.
• При этом накладной термостат зафиксирует снижение температурных показателей в обратке котла на твердом топливе и отключит насосное оборудование.
• После загрузки новой порции твердого топлива процесс нагрева возобновляется, и термостат снова включает циркуляционный насос. Датчики электрокотла расценивают теплоноситель, как горячий, и не запускают электрический агрегат до следующей команды, поступившей от терморегулятора.

Теплоаккумуляторы также могут использоваться в комплексе с несколькими тепловыми источниками. Благодаря этому в баке можно накопить достаточное количество теплоносителя. Буферная емкость будет особенно полезной при использовании электрокотла и двухтарифного счетчика. Ночью, используя дешевую электроэнергию, котел нагревает воду в теплоаккумуляторе, а днем отопление дома происходит без его работы за счет использования нагретого ночью теплоносителя.

В последнем случае обязательно устанавливается трехходовый клапан, который предназначен для подачи в радиаторы воды заданной температуры, ведь в теплоаккумуляторе находится жидкость с температурой до 90°С. При использовании теплых водяных полов монтируется еще один смесительный узел, ведь в этот контур подается жидкость с температурой до 45°С.

Схемы подключения отопления частного дома своими руками

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Даже сегодня есть сторонники такого метода разводки коммуникаций для обогрева помещения.
Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды. И никак иначе

Ставить агрегат допускается своими силами, но при этом важно соблюдать все правила электробезопасности.
Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам. Однотрубная разводка — самый дешевый вариант

Электрический теплый пол Элементарный по укладке и эксплуатации вид отопления.
Из котла водонагревания выходит одна труба и, последовательно оббегая все радиаторы, возвращается назад. Можно в каждой из комнат увеличивать или снижать температуру по необходимости. При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой.
Подведение итогов Выше представлена схема установки газового агрегата, который может быть как одноконтурного, таки двухконтурного типа. В этом случае температура всех радиаторов во всех комнатах будет приблизительно одинаковой. В открытом варианте манометр вовсе не требуется. Такие котлы отличаются достаточно высоким коэффициентом полезного действия, но при этом нуждаются в регулярной не менее раз в неделю очистке от продуктов сгорания, монтаже дымохода, организации вытяжной вентиляции и наличии отдельного помещения.

Отопительные приборы

При отсутствии специальных указаний при установке котла используются такие правила: Ширина прохода с лицевой стороны котла должна быть не менее 1м. В небольших частных домах применяются такие типы двухтрубных систем отопления: тупиковая; коллекторная лучевая. Основным минусом такой разводки является некоторое увеличение метража труб. В этом случае горячая вода, идущая от котла, поступает к радиаторам по одной трубе, а отвод уже остывшего теплоносителя выполняется по другой. Считаются одними из самых долговечных и экономичных котлов.

Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Такой насос относится к категории аварийного оборудования и работает на аккумуляторной батарее. Основная задача насоса заключается в подаче остывшей воды в котел для ее нагрева и распределение уже подогретого теплоносителя по системе. К тому же применение такой схемы для отопления с электрокотлом подразумевает сложный процесс балансировки. В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом.

Обязательным условием правильной циркуляции воды в самотечной системе является монтаж труб под небольшим — до — углом. Даже при использовании многотарифной системы затраты на обогрев дома таким способом будут на порядок выше, чем в случае с дровяным нагревателем. В основе всех котлов, работающих на твердом топливе, положен принцип Колпакова, когда сперва прогревается котел, а далее температура поддерживается на определенном уровне, чтобы обеспечить стабильность нагрева теплоносителя. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла.
Подключение теплого пола к системе отопления. 4 способа подключения.

Основной процесс

Устанавливаем агрегат

Для начала необходимо установить электрический котел в помещении. Как мы уже говорили, агрегат может быть напольный и настенный. В первом случае в комплекте идет специальная подставка, на которую и производится «посадка».

Для того, чтобы повесить котел на стене, необходимо подготовить анкера с дюбелями и дрель с подходящим сверлом. Сначала размечаем стену с помощью рулетки и маркера. Отверстия должны размещаться идеально ровно в горизонтальной плоскости. Далее высверливаем размеченные места, забиваем в них дюбеля и вкручиваем анкера. После того как анкер плотно засядет внутри стены, можно подвесить электрокотел.

Обращаем Ваше внимание на то, что установка электрического котла должна быть выполнена идеально ровно и в горизонтальной и в вертикальной плоскости. Любой перекос может повлиять на работоспособность и срок службы оборудования

Подводим электропроводку

Так как электрический водонагреватель имеет большую мощность, необходимо подключать его не от розетки, а напрямую от электросети. Для этого из распределительной коробки в комнате необходимо вывести отдельную линию, идущую к месту подключения котла. Лучше использовать прокладку кабеля cкрытым способом, т.к. в этом случае линия будет защищена от механических повреждений и при этом внешний вид помещения не испортится.

Следует отметить, что для питания котла необходимо использовать кабель большого сечения, который сможет выдержать достаточно высокие токовые нагрузки. О том, как правильно осуществить расчет сечения кабеля, мы говорили в соответствующей статье, с которой настоятельно Вам рекомендуем ознакомиться.

Так обращаем Ваше внимание на то, что небольшие по мощности водонагреватели (до 7 кВт) можно подсоединять к однофазной сети, которая часто встречается в хрущевках и квартирах старого образца. Ну и последний нюанс на данном этапе, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной линии из распредкоробки. Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателем и УЗО, установленным в главном щите. Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т.к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

Производим пуск

Когда все элементы проводки будут подсоединены, необходимо проверить все места соединения. Оголенных контактов быть не должно, собственно, как и поврежденной изоляции.

Также необходимо проверить все соединительные муфты, краны и стыки труб. Только после качественного осмотра системы отопления можно переходить к ее запуску. Сначала открываем подведенные к оборудованию задвижки, после чего включаем электрический котел.

Обратите внимание на работоспособность датчиков температуры и давления. Номинальные значения указаны в инструкции, идущей в комплекте

При явных отклонениях лучше вызвать мастера.

Также предоставляем к Вашему вниманию наглядный пример установочных работ:

Видео-инструкция подключения электрического котла своими руками

Котлы на ТЭНах

Данное оборудование устроено следующим образом. Внутри емкости, наполненной проточной водой, находится несколько простых трубчатых нагревателей. Циркуляция обеспечивается благодаря насосу. В состав устройства входит и расширительный бак.

Регулируется мощность ступенчато, включением одного или сразу нескольких 1,5 кВт или 2 кВт нагревателей. Можно установить максимальную мощность электрокотла, при этом во время работы он сможет менять уровень электропотребления в допустимых пределах.

У котлов этого типа много недостатков. Среди них:

1. При утечке воды ТЭНы перегреваются и, как следствие, сгорают. По идее, они должны автоматически отключаться, но это происходит далеко не всегда.
2. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Но в то же время, поскольку вода циркулирует в замкнутом контуре, в ней содержится не так много извести, чтобы накипь стала серьезной проблемой.
3. Котлы с ТЭНами не подходят для небольших помещений, поскольку они имеют значительные габариты.

Преимущества использования электрокотлов

Область применения оборудования не имеет ограничений – агрегаты устанавливаются в домах временного и постоянного проживания, пригодны для монтажа в мастерских, гаражах, промышленных цехах. Все зависит от типа устройства, его мощности и количества контуров. Например, двухконтурные котлы снимают с хозяев проблему отопления и оснащения дома горячей водой, потому ставить их полезно при полном отсутствии централизованных коммуникаций.

Достоинства электрических котлов:

• безопасность применения из-за отсутствия открытых нагревателей, подачи газа и других огнеопасных видов топлива;
• легкость консервации – приборы оставляются в нерабочем состоянии до полугода, затем снова запускаются в работу без потери эксплуатационных качеств;
• небольшие габариты и масса;
• большой выбор моделей, разных по конструктивным особенностям, степени автоматизации, мощности.

Преимущество применения электроприборов в полном отсутствии шлаков, вредных выделений продуктов сгорания.

Выбор котла: оценка основных параметров

При покупке отопительного агрегата для обустройства системы электрического отопления стоит учесть площадь жилья, теплосберегающие показатели материалов, из которых построен дом, а также климатические характеристики региона.

Основные параметры выбора:

• мощность;
• тип подключения;
• комплектация;
• способ регулировки производительности;
• вариант управления.

Мощность. Главная характеристика, показывающая интенсивность обогрева. Для ее определения используют специальные калькуляторы, ориентируются на рекомендации производителей котлов или рассчитывают самостоятельно.

Вычислительная норма – на 1 куб. м комнаты должно приходиться около 40 Вт мощности прибора. Значение надо скорректировать с учетом вероятных тепловых потерь

К полученному значению прибавляют 100 Вт из расчета на каждое окно и 200 Вт – на каждую входную дверь.

Следует учесть и климатическую зону. Табличные коэффициенты, на которые необходимо умножить расчетную цифру:

• северные регионы – 1,8-2;
• центральная зона – 1,2-1,4;
• южная местность – 0,7-0,9.

При выборе электрокотла для коттеджа, частного дома итоговое значение стоит умножить на 1,5. Запас в 50% необходим на покрытие тепловых издержек через потолок и стены.

Тип подключения. Электрические нагреватели делят на однофазные, работающие от 220 В, и трехфазные – требует подпитки в 380 В

Этот параметр зависит от мощности котла. Для приборов до 9 кВт возможно подключение к однофазной сети. Высокомощные агрегаты требуют подвода сети в 380 В. На проведение отдельной трехфазной сетки потребуется разрешение.

Комплектация. Возможны два варианта:

• базовая комплектация – покупка одного котла, остальные необходимые узлы придется приобретать отдельно;
• миникотельня – укомплектованный котел.

Второй вариант предпочтительней. Покупка и монтаж всех составляющих по-отдельности обойдется дороже, чем приобретение и ввод в эксплуатацию укомплектованного котла.

Способ регулировки мощности. От этого параметра зависит удобство пользования прибором. Возможна ступенчатая и плавная регулировка. Первый вариант используют в котлах с несколькими нагревательными элементами.

Минус технологии – ограниченность выбора мощностей. Для более аккуратной регулировки температурного режима в помещении используют вентили и термостаты на радиаторах

Плавный выбор мощности предпочтительней. Его преимущества: получение более комфортного микроклимата, экономичность электроэнергии. В бюджетных вариантах маломощных котлов регулировка производительности вообще может отсутствовать.

Способы управления:

Стоит обратить внимание на особенности корпуса. Лучше выбирать котел закрытого типа, чтобы дети не имели доступа к деталям электрооборудования
