Еще раз о подключении кондиционера своими руками
Монтаж кондиционера выполняется в несколько этапов. Сначала прокладывается электропроводка. Далее устанавливается внешний блок системы. Технология требует, чтобы он размещался на высоте не менее чем 180-200 см от уровня земли. Данное требование актуально для владельцев частных домов и жильцов квартир, расположенных на первом этаже.
Последовательность подключения кондиционера своими руками
В наружной стене просверливаются отверстия для прокладки коммуникаций. Диаметр данных отверстий должен составлять 500-600 мм. Устанавливаются кронштейны, за счет которых будет обеспечиваться фиксация блока. В подготовленное отверстие вставляется специальный гидроизоляционный стакан и выполняется прокладка непосредственно соединительных коммуникаций.
Далее нужно установить внутренний блок. Максимально допустимое расстояние между этими двумя элементами составляет 20 м. Оптимальным считается расстояние в 7-12 м. Конкретные рекомендации приводятся в инструкции к оборудованию, обязательно изучите ее до начала монтажа. Установите кронштейны и зафиксируйте внутренний блок системы кондиционирования.
В завершении останется лишь проложить провода, за счет которых будет обеспечиваться функционирование системы. Смонтируйте короб. Он, как уже отмечалось, может быть внутренним либо внешним. Подключите электропровода и трубки для фреона. Выполните вакуумацию системы. Для этого используется специальное оборудование. Непосредственно процедура длится в среднем 45-60 минут.
Типы кондиционеров
Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.
Кондиционеры сплит – системы
Устройства типа сплит прекрасно подходят для маленьких комнат.
Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.
Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.
Кондиционеры потолочного типа
В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.
Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.
Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.
Сплит-система
Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.
В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.
А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.
Промышленные кондиционеры
Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.
Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.
Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.
«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».
Схема чиллер-фанкойл 2
Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.
Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.
Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.
По возможности лучше выбирать крышные моноблоки, которые более простые в установке.
Принцип работы инверторного кондиционера
Разберемся, каков принцип работы кондиционера инверторного типа. Основным элементом такого оборудования является инвертор. Это устройство позволяет увеличить эксплуатационный срок климатического оборудования в 1,5 раза и экономит до 30 средств на оплату электроэнергии в сравнении с линейными кондиционерами.
Принципиальная схема электропитания инверторного оборудования выглядит следующим образом:
— переменный ток преобразуется в постоянный;
— параметры постоянного тока регулируются в зависимости от необходимой мощности охлаждения;
— постоянный ток трансформируется обратно в переменный.
Такой принцип работы кондиционера (схема преобразования напряжения) обеспечивает непрерывную работу кондиционера с выбором необходимой мощности компрессора.
Схема работы традиционных кондиционеров (вкл.\выкл.) заключается в том, что компрессор работает на охлаждение до достижения в помещении необходимого температурного режима, после чего происходит его отключение. Когда температура в помещении увеличивается на несколько градусов, происходит включение компрессора и т.д. В результате такой цикличной работы оборудование испытывает большие пусковые нагрузки и потребляет больше электроэнергии. Эти моменты ускоряют износ компрессора, так как в период отключения масло компрессора стекает в картер и в момент старта он работает с малым количеством смазывающего материала.
Описанные выше перегрузки несвойственны для инверторного оборудования, так как принцип его работы не предполагает частых пусков. Инвертор после достижения нужных температурных параметров в помещении переходит в режим работы на минимальной мощности. Это продлевает срок службы компрессора, снижает уровень шума и потребление электроэнергии. К тому же, инверторное климатическое оборудование обеспечивает более комфортный микроклимат в помещении, так как точнее поддерживает температурные параметры.
Учитывая более высокую производительность инверторного кондиционера при экономичном потреблении электрической энергии, можно сделать вывод об экологичности такого оборудования.
Кондиционер является одним из самых распространенных бытовых оборудований, который спасает людей в жаркие летние дни и в холодные зимние ночи
На самом деле работа кондиционера предельно проста: хладагент, циркулируя, охлаждается и нагревается. Разберемся, как функционирует кондиционер, что такое сплит-система и из чего она состоит.
Базовые узлы кондиционера
К основным узлам кондиционера относятся:
- Компрессор. Сжимает хладагент, который в процессе сжатия нагревается, и поддерживает его движение по холодильному контуру;
- Конденсатор. Радиатор, находящийся в наружном блоке. В нём газообразный фреон, охлаждаясь за счет обдува уличным воздухом, конденсируется до жидкого состояния;
- Дросселирующее устройство. Понижает давление, уменьшая температуру хладагента;
- Испаритель. Радиатор, находящийся во внутреннем блоке. Противоположен по принципу действия конденсатору: в нем фреон при повышении температуры испаряется;
- Вентиляторы. Обеспечивают теплообмен внутреннего и внешнего блоков кондиционера с окружающей средой;
- Медные трубки, по которым циркулирует хладагент.
Как устроена часть наружного и внутреннего блока?
Наружная часть кондиционера размещена на стене со стороны улицы, что позволяет обеспечить отведение тепла из помещения и снизить уровень шума. Наружный блок состоит из нескольких базовых частей:
- Вентилятор. В простых моделях имеет одну скорость вращения. Дорогие варианты предполагают несколько скоростей либо плавную регулировку;
- Конденсатор. В домашних кондиционерах используются конденсаторы воздушного охлаждения;
- Компрессор. Встречаются классические роторные и двухроторные. Вторые отличаются практически полным отсутствием вибраций;
- Дросселирующее устройство. В домашних кондиционерах имеет вид капиллярной трубки или электронного расширительного вентиля;

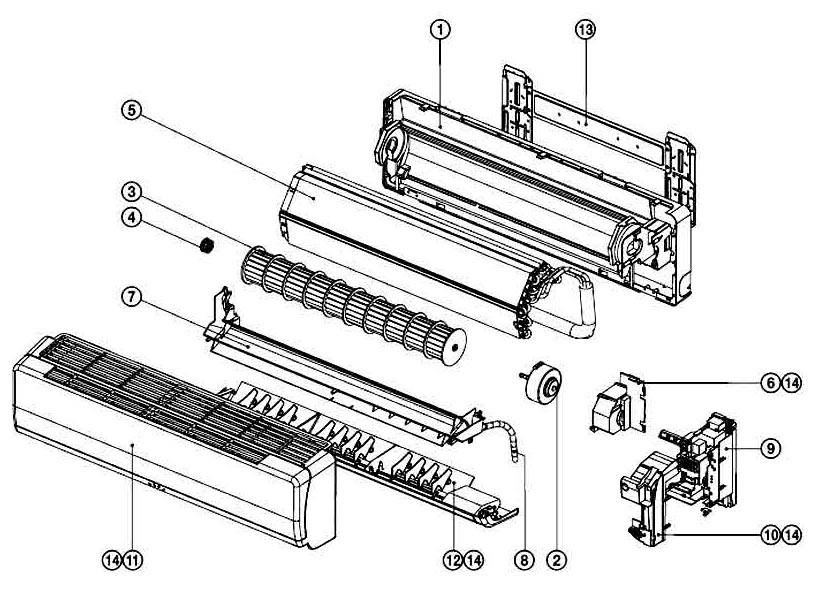

Внутренний блок — часть сплит-системы, которая располагается в комнате. В него входят:
- Декоративная передняя панель корпуса. За ней скрываются воздушные фильтры и испаритель;
- Фильтр грубой очистки. Сетка, которая ловит на входе во внутренний блок крупные частицы: шерсть, волосы, пыль;
- Фильтры тонкой очистки;
- Вентилятор. В отличие от вентилятора наружного блока, как правило, имеет несколько скоростей;
- Испаритель. Представляет собой медную трубку с алюминиевым оребрением;
- Горизонтальные жалюзи. Подвижные элементы блока, которыми можно управлять при помощи пульта. Направляют поток воздуха в нужную сторону по вертикали;
- Вертикальные жалюзи. Регулируются лишь вручную. Направляют воздушный поток по горизонтали;
- Блок управления. К нему подключены пусковые элементы двигателей и датчиков;
- Индикаторная панель. Располагается на передней панели кондиционера и демонстрирует состояние работы оборудования;
Внутренних блоков в квартире можно установить несколько. При этом они могут быть подключены к одному наружному блоку. В жаркую погоду очень удобно иметь кондиционер под рукой. Читайте в нашей статье, как подготовить дом к летнему сезону.
Принцип работы бытового кондиционера
Основа процесса — особенность жидкостей поглощать тепло при испарении и отдавать его при конденсации. В кондиционере циркулирует хладагент, который в зависимости от температуры и давления меняет агрегатное состояние, то есть становится то газом, то жидкостью.
Четыре базовых узла – компрессор, конденсатор, дросселирующее устройство и испаритель – объединены между собой трубками, создающими холодильный контур, внутри которого движется хладагент.
Из испарителя в компрессор поступает газообразный хладагент с низкой температурой. В компрессоре производится сжатие газа, одновременно повышаются и давление, и температура газообразного хладагента. Далее горячий хладагент под большим давлением поступает в конденсатор.
В конденсаторе газ остывает, т.к. обдувается потоком более холодного воздуха и превращается в жидкость, отдавая тепло. А выходящий из конденсатора воздух нагревается за счет тепла, отданного сжатым хладагентом.
Далее хладагент поступает в дросселирующее устройство. На этом участке он несколько теплее атмосферного воздуха, находится в жидком состоянии и под высоким давлением. В процессе прохождения через дросселирующее устройство давление хладагента резко снижается. Это сопровождается понижением его температуры. Откройте для себя кондиционеры Candy и их различные режимы контроля температуры.
Таким образом, работа кондиционера предельно ясна, поэтому у каждого пользователя не должно возникать проблем с его использованием. Главное — не стоит забывать о постоянной профилактике работы кондиционера, а также бережном использовании. Если соблюдать простые правила, сплит-система прослужит долгие годы, обеспечивая надежное и безупречное кондиционирование воздуха.
Как работают сплит-системы и их разновидности
Сплит-система состоит из наружного и внутреннего блоков. В наружном находится компрессор, плата управления, вентилятор и конденсатор. Основные элементы внутреннего блока: испаритель, вентилятор, фильтры, температурные датчики и поддон для конденсата.
Фреон циркулирует по замкнутому контуру. Он состоит из:
- внутреннего змеевика – испарительного теплообменника;
- наружного змеевика – конденсаторного теплообменника;
- соединительных медных трубок – фреоновой магистрали;
- компрессора, повышающего давление;
- капиллярной трубки у бытовых систем;
- терморегулирующего вентиля (ТРВ) у полупромышленных блоков.
У кондиционеров, которые могут осуществлять подогрев воздуха, есть 4-ходовый клапан, меняющий функционально два теплообменника местами – наружный отвечает за испарение хладагента, а внутренний – за его конденсацию.
Работа на охлаждение
Фреон поступает в компрессор, где его давление увеличивается в 3 раза, а температура повышается на 50-60°C, то есть происходит сжатие. Далее он следует в конденсатор и обдувается более холодным воздухом, после чего переходит в жидкое состояние. Воздух проходит через конденсаторный теплообменник и нагревается от выделяемого фреоном тепла.
Затем хладагент перемещается в спиралеобразную капиллярную трубку или ТРВ, где его давление уменьшается, температура понижается и происходит небольшое испарение. Испарительный теплообменник продувается комнатным воздухом, но при поступлении более холодного фреона охлаждается. Хладагент при этом забирает его тепло и переходит в исходное состояние. Далее цикл повторяется.
Работа на обогрев
Суть принципа работы кондиционера сплит-системы на обогрев не меняется. При переключении 4-ходовым клапаном функций блоков, когда направление потока хладагента изменяется, воздух забирается с улицы наружным блоком, где происходит испарение фреона, а в комнату его доставляет внутренний блок, в котором хладагент снова переходит в газообразную фазу.
Чем ниже температура воздуха на улице, тем сложнее извлечь из него тепло, так как разница между температурой воздуха и температурой испарения фреона уменьшается, следовательно, нагревательная способность снижается из-за выравнивания их значений.
Прецизионные кондиционеры
Прецизионная климатическая техника по принципу работы не отличается от сплит-системы, но обладает рядом особенностей:
- Способна работать в режиме 24/7/365 в течение 10 лет, в то время как бытовой сплит-ситемы хватит не более чем на 2 года.
- Имеет мощный вентилятор, за счет чего качество охлаждения выше, чем у сплита. Воздушные потоки заданной температуры равномерно распределяются по комнате.
- В качестве рабочего вещества может выступать фреон, вода или гликоль.
- Увлажнение воздуха осуществляется с помощью парогенератора электродного типа.
Прецизионные кондиционеры используются в серверных, где необходимо бесперебойно поддерживать определенную температуру и влажность воздуха.
Инверторные кондиционеры
Принцип работы инверторного кондиционера такой же, как у обычного. Отличие климатического оборудования инверторного типа заключается в управлении режимом работы. В обычной сплит-системе при достижении заданной температуры компрессор выключается. Когда температура меняется в большую сторону, срабатывает запуск нагнетателя. Таким образом, система работает на полную мощность, но с перерывами.
В инверторных двигателях есть плата частотного преобразователя, которая меняет стандартную частоту электрической сети. Вентилятор не перестает работать при достижении температурной нормы: он постепенно замедляет вращение, а при нагревании воздуха на 1 градус, увеличивает число оборотов в единицу времени.
Преимущества такого управления в долговечности оборудования и в экономии электричества до 30% по сравнению с неинверторными сплит-системами.
Канальная климатическая система
От внутреннего блока канального кондиционера отходит система подводящих и отводящих воздуховодов, по которым забирается теплый воздух и поставляется холодный в одно или несколько помещений.
Оборудование такого типа имеет функцию подмеса свежего воздуха с улицы до 30%.
Монтаж кондиционера канального типа лучше делать на этапе строительства здания — блок устанавливается под потолком вместе с системой вентиляции.

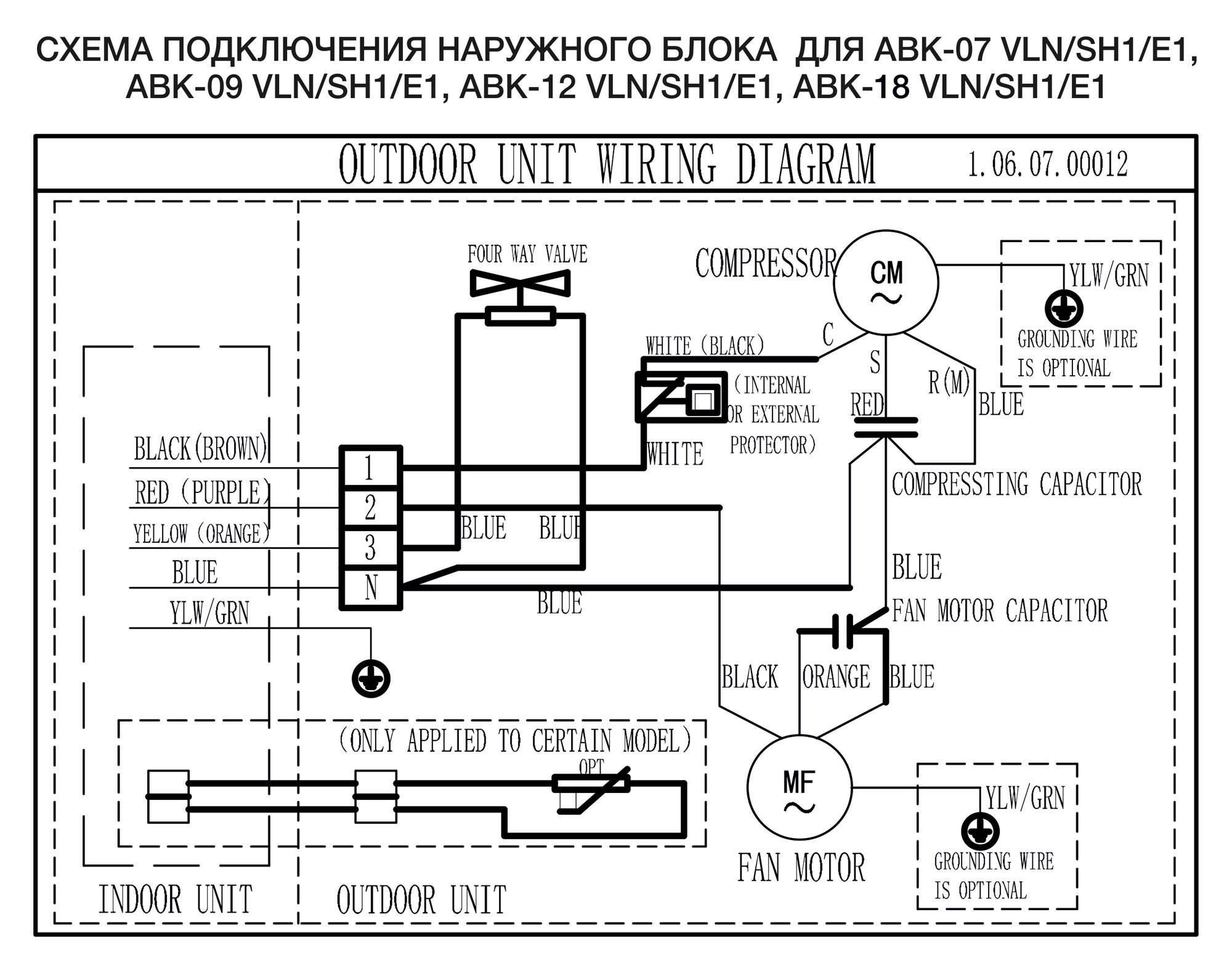

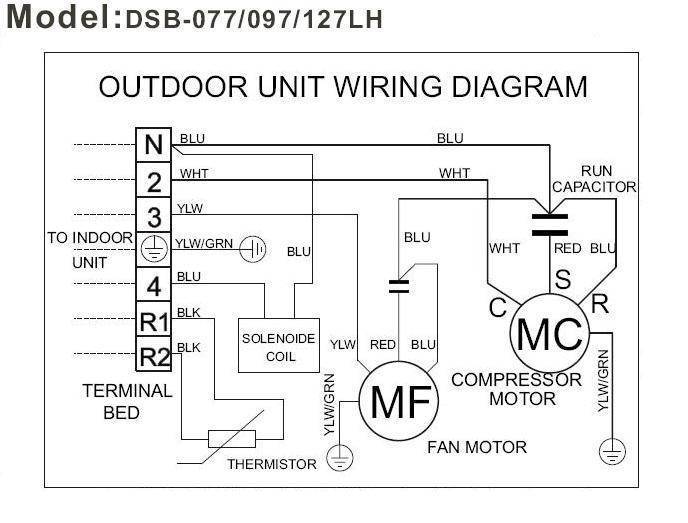

Соединение и подключение межблочных кабелей кондиционера своими руками
После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.
Суть подключения в общих чертах заключается в следующем:
- снять переднюю панель и защитную крышку блока;
- протянуть кабель и расположить его сбоку от модуля;
- зачистить концы проводов, вставить в клеммы и затянуть шурупами;
- зафиксировать кабель на выходе из блока;
- закрыть модуль крышкой.
После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.
В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.
Неисправности кондиционеров
Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.
Агрегат не включается
Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:
- Устройство не подключено.
- Неисправна командная микросхема.
- Отсутствует связь между наружным и внутренним блоками.
- Не работает пульт управления.
- Сработал автомат защиты.
- Ошибочная коммутация при подаче сигналов.
И наконец, устройство может производить сбой в силу банального износа деталей.
Отключение сплит-системы после непродолжительной работы
Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.
В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.
Течь конденсата из внутреннего блока
В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.
Кондиционер работает не на полную мощность
Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.
Запахи
Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.
Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

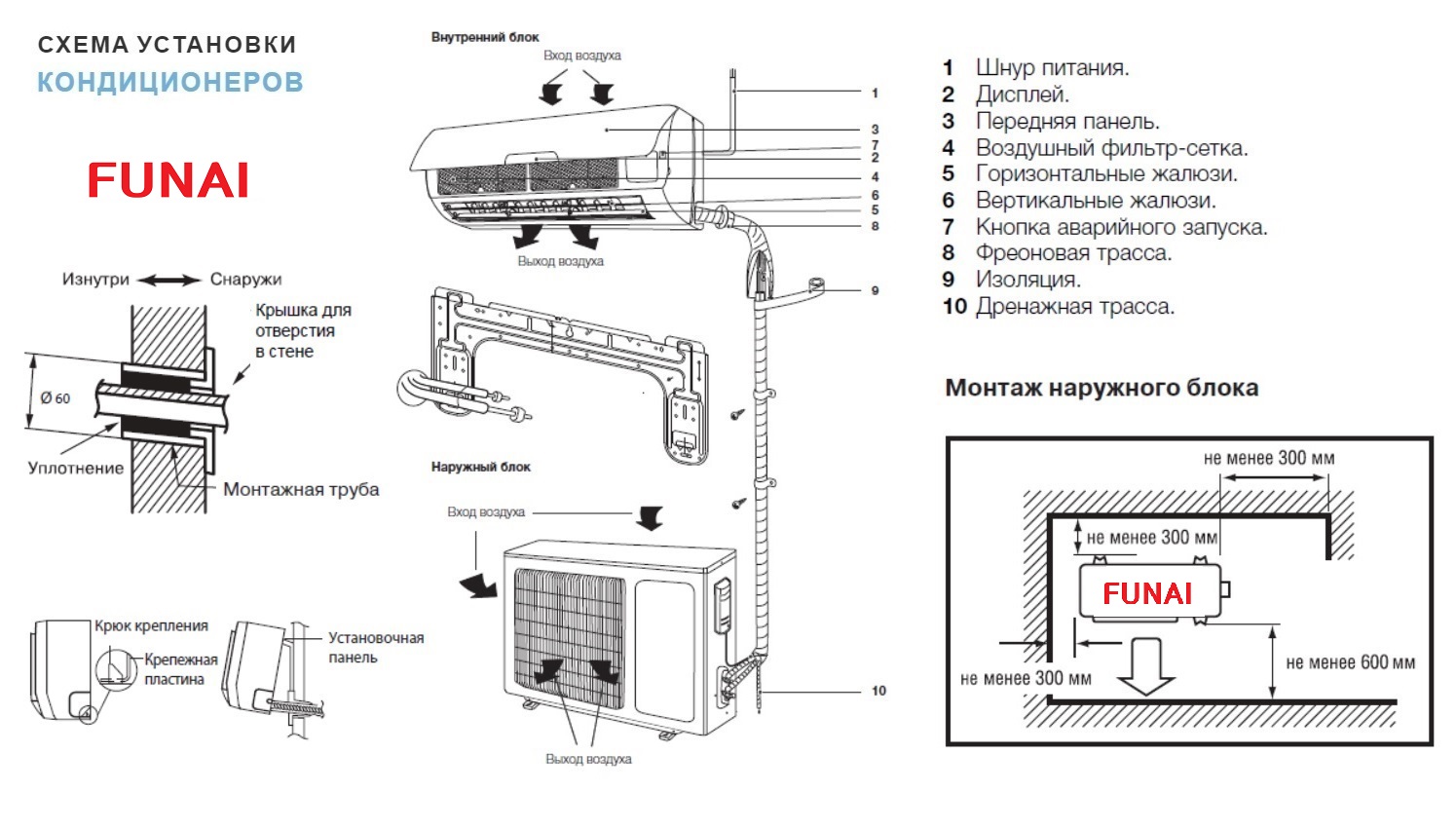

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.
После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.
К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно
Порядок установки внутреннего блока:
Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется
Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель
Останется только проверить горизонтальность пластины и закрепить на ней испаритель.
Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.
Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.
Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам
Второй этап установки кондиционера своими руками: соединение блоков
Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:
- от бухты делается отрез необходимой длины;
- края расправляются, и устраняются все заусеницы;
- на концах устанавливаются заглушки и пробки;
- надевается теплоизоляция.
После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.
Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.
Первым устанавливают наружный блок, а затем монтируют систему внутри помещения
Как подключить кондиционер: подсоединение медных трубок
Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.
Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.
Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».
Медные трубки подключаются к внутреннему блоку кондиционера
Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
Выводы и полезное видео по теме
Поскольку монтаж кондиционера и розеток для него занимает много времени и сил, то и к вопросам его электропитания нужно отнестись максимально серьезно. Перед установкой стоит воспользоваться советами электриков и дизайнеров.
Некоторые рекомендации по монтажу розеток в квартире даны на видео ниже:
Если есть возможность, следует спроектировать расположение индивидуальной розетки и проложить отдельную линию электросети, чтобы обеспечить бесперебойное функционирование климатического оборудования. Это можно делать и на этапе капитального ремонта помещения, и во время установки кондиционера в уже отремонтированной комнате.
Расскажите о том, где и каким образом размещали электророзетку для кондиционера в своей квартире/офисе/доме. Поделитесь нюансами расположения, известными только вам. Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото в находящейся ниже блок-форме.
