Схема электропроводки на кухне: выбор автомата и сечения провода, встраиваемая техника

Нюансы монтажа открытым и закрытым методом

Специалисты настоятельно рекомендуют скрытый способ проведения электрики на кухне как более безопасный для этого помещения.

Монтаж скрытой проводки в жилом помещении предполагает штробление стен с целью создания каналов для электросети с их последующей шпаклевкой и штукатуркой. В новостройке провода крепятся к стене специальным крепежом. В углубления устанавливают коробки и подрозетники. Для источников света кабель ведется через пустоты в потолочной плите. После полного монтажа сети производится штукатурка и косметический ремонт. Так что проводка оказывается полностью скрыта.

Открытая проводка крепится к стенам с помощью фарфоровых роликов, расположенных на расстоянии 50 см друг от друга. К проводам предъявляют те же требования, что и при скрытом способе. Они располагаются параллельно или под прямым углом к стенам помещения на расстоянии 10-20 см от карниза. Рядом с дверью или окном сеть проводят в 10 см от проема. Розетки и выключатель используются накладные. Их устанавливают на специальный внешний подрозетник.

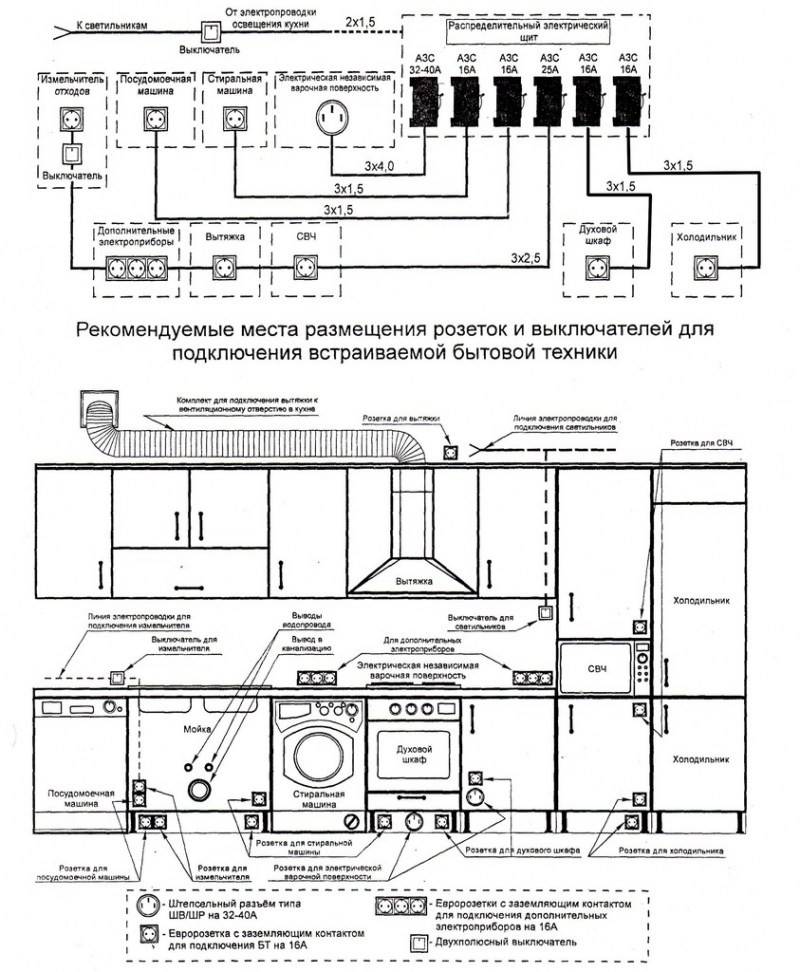

Как правильно размещать розетки и выключатели

Прежде чем приступить к составлению схемы, необходимо выяснить, как будет расставлена на кухне техника и мебель. От этого зависит удобство и безопасность эксплуатации. Для кухни подойдут розетки с керамическими вставками, рассчитанные на 16 А.

При выборе места их расположения учитываются следующие моменты:

Для подключения устройств небольшой мощности точки электропитания размещают на расстоянии 10 см от столешницы.
Для крупной техники их устанавливают в 30-60 см от пола. Не более, чем в метре от электроприбора.
Для вытяжки и телевизора придерживаются высоты 190-200 см от пола.
Лучше запланировать одну розетку вне кухонной зоны для непредвиденных подключений (телефона, ноутбука и т. д.).

Выключатели рассчитаны на меньшую нагрузку, но чаще используются

Следует обратить внимание на поверхность корпуса. Шероховатое покрытие быстро собирает пыль. Лучше остановить выбор на гладком корпусе, который легче чистить

Жестких требований по установке выключателя нет. Чаще всего выбирают место по правую сторону на расстоянии 10 см от дверного проема и 150 см от пола

Лучше остановить выбор на гладком корпусе, который легче чистить. Жестких требований по установке выключателя нет. Чаще всего выбирают место по правую сторону на расстоянии 10 см от дверного проема и 150 см от пола.

Основные правила по выбору и расположению розеток и выключателей

Главные правила размещения розеток и выключателей при создании электропроводки своими руками таковы:

Установку розеток на кухне нужно производить равномерно и так, чтобы проводка напрямую подходила к местам расположения оборудования;
Нежелательно оставлять провисающие длинные провода;
Расположение розеток выбирается так, чтобы они не располагались около раковины или плиты – это защитит их от деформации вследствие перегрева или повышенной влажности;
Встраиваемые (скрытые розетки) прекрасно подойдут для дома, где живут маленькие дети. Кроме того, такие элементы никогда не испортят дизайн помещения. Кстати, нередко расположение розеток в столешнице, что очень удобно для подключения настольной техники;

Должна обязательно соблюдаться высота розеток – низко расположенные элементы не всегда безопасны (особенно в домах с маленькими детьми);
К одной и той же точке питания нельзя подключать несколько мощных приборов;
Создается разводка по всему помещению – не стоит группировать розетки в одном месте, а особенно – сближать их по вертикали.

Как правильно выбрать розетки? И при установке розеток в столешницу, и при монтаже их на стену следует отдавать предпочтение изделиям, рассчитанным на ток более 16 ампер. Самыми долговечными считаются изделия, снабженные керамическими пластинами и никелированными ламелями. Что касается выключателей, то они должны быть гладкими, это существенно облегчит уборку.

Расположение розеток на кухне осуществляется на высоте 30-40 см от пола, а выключатели устанавливаются на метровой высоте и в 15 см от дверного косяка. Иногда общий кухонный выключатель выносится и в коридор. Отдельные выключатели устанавливаются для дополнительного освещения в рабочей зоне. Может использоваться специальная угловая розетка.

Электрощиток и распределительная коробка

Эти устройства необходимы на современной загруженной электротехникой кухне для обеспечения безопасности и удобства эксплуатации электросети. Электрощиток позволяет управлять подключением/отключением электропитания розеток и выключателей на кухне. Коробка позволяет разделить сеть на ветки проводов для подключения бытовой техники, общего и местного освещения.

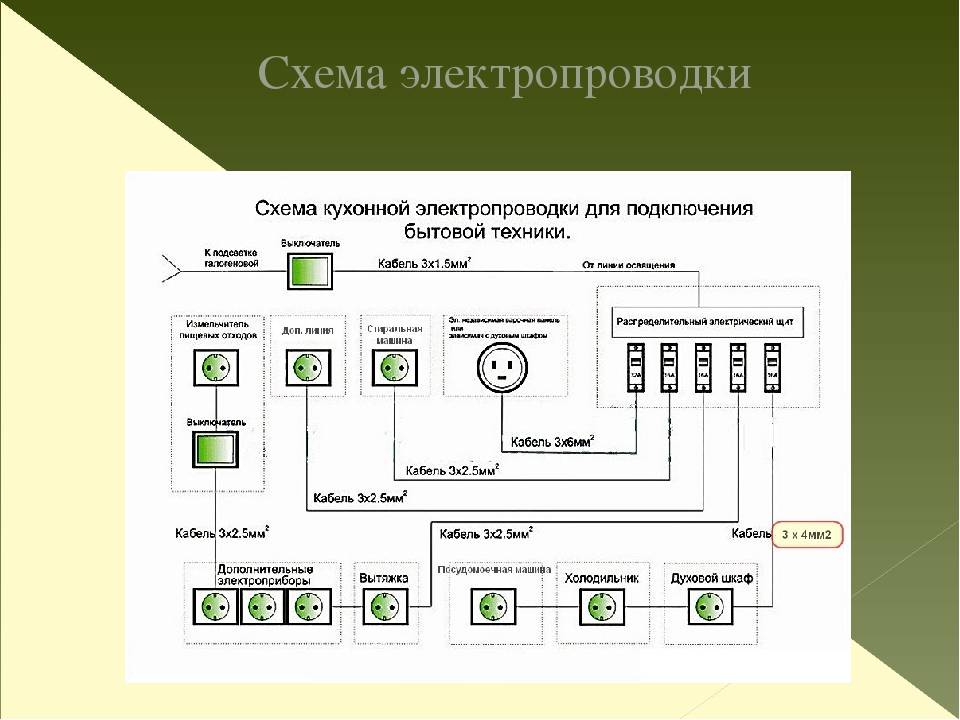

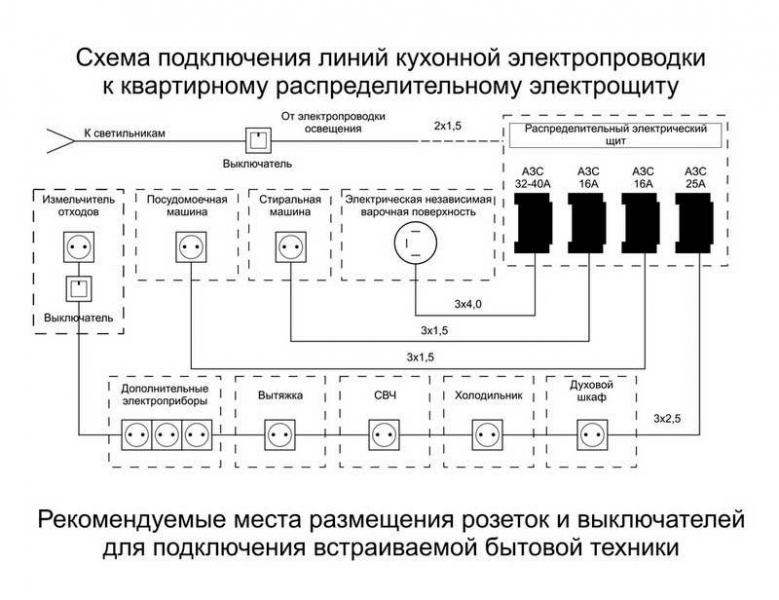

Схема электропроводки на кухне

Кухня, из-за обильной оснащенности современными электроприборами, является главными потребителем в нашей квартире. И если приборов у вас много, двумя розетками лучше не ограничиваться. Тем более, что крайне желательно, даже необходимо автономное подключение освещение мойки и воздухоочистительных приборов.

Все ваши приборы будут подвергаться резким перепадам температуры, повышению уровня влажности стен, провода должны иметь двойную изоляцию и находится в пластиковых влагонепроницаемых трубках. Более того, на кухне следует использовать исключительно трехлинейные системы электроснабжения.

Разводка электропроводки на кухне

Проводка на кухне непременно должна быть разветвлена: отдельные розетки должны питать электроплиту, холодильник, бытовые приборы. Хорошо (особенно, если эти приборы вроде кофемашин и аэрогриля), чтобы каждой розетке сопутствовали собственные автоматический выключатель и УЗО.

Сегодня, когда во многих квартирах работают кондиционеры, напряжение в 220 В не способно обеспечить все приборы. Следовательно, в случае превышения общей мощности энергопотребителей всей квартиры показателя в 10кВТ, необходимо установить трехфазное (380 В) питание.

И еще. Прощаясь с электриком, который делал проводку, попросите его начертить план на котором будет указана схема электропроводки на кухне. Тогда с ремонтом без труда справится и другой мастер.

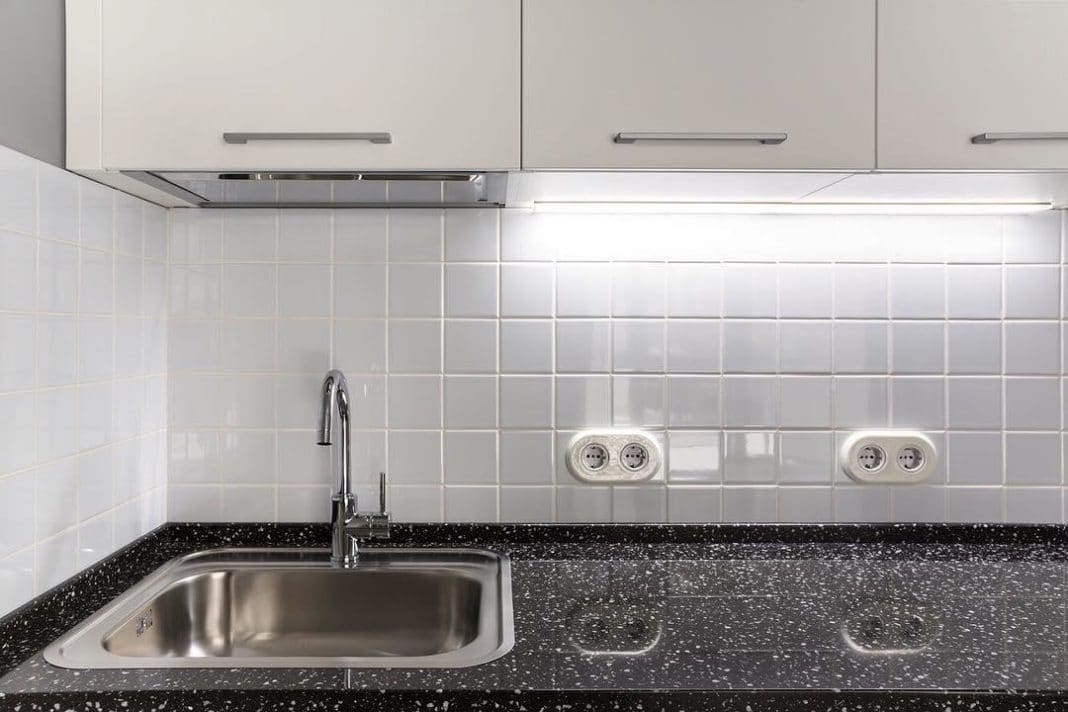

Розетки и выключатели на кухне

Никто не станет спорить с тем, что розетки и выключатели освещения – это тоже предметы интерьера. Приобретаются они обычно еще до начала электромонтажных работ.

Покупая розетки, нелишним будет позаботиться об их внешнем виде, даже если вы не планируете делать из кухни нечто впечатляющее.

Монолитные розетки (двойные либо тройные) обязательно должны быть расположены на безопасном расстоянии от рабочей поверхности и закреплены так, чтобы отключив один прибор, вы не нарушили питание других.

Следовательно, они будут однозначно на виду. К счастью, сегодня в продаже много «интерьерных» розеток, выполненных в художественном ключе, их не нужно стремиться скрыть.

То же относится и к выключателю, который однозначно должен быть у входа на кухню, причем на уровне опущенной руки. Если в доме есть дети, то и им тоже не придется спотыкаться в темноте.

И поскольку штепсели новых моделей кухонной техники – зарубежного производства, лучше покупать евророзетки. Электрифицируя со вкусом оформленную кухню, не нужно скупиться на розетки.

Например, две-три розетки уместны под кухонными полками, особенно открытыми. Полки можно расположить симметрично относительно розеток для вытяжки и мойки.

Любой электрик посоветует вам предпочесть керамические розетки (поскольку они не плавятся и не горят) либо из термоустойчивого пластика. А вот от удлинителей лучше отказаться.

Они создают слишком большие нагрузки на систему электроснабжения и, кроме того, подвержены возгоранию при попадании на них влаги, например, случайно пролитого сока.

Если вы будете обустраивать систему электропроводки на кухне самостоятельно, обязательно помните о том, что и для кухонной вытяжки, и для светильников, «привязанных» к рабочей поверхности, нужны раздельные ответвления.

Отдельные розетки, причем самого лучшего качества, должны быть предусмотрены для варочной поверхности и духового шкафа (если он не совмещен с электрической плитой).

Для гарантии безопасности розетки имеет смысл «утопить», то есть поместить в специально сделанное углубление (если вы не используете пластиковый короб для розетки).

Итак, работая над дизайн-проектом будущей кухни, вы должны в комплексе увидеть желаемое размещение мебели, и розеток, и источников дополнительного освещения.

Похожие материалы на сайте:

Самонесущий изолированный провод — СИП
Ремонт электропроводки

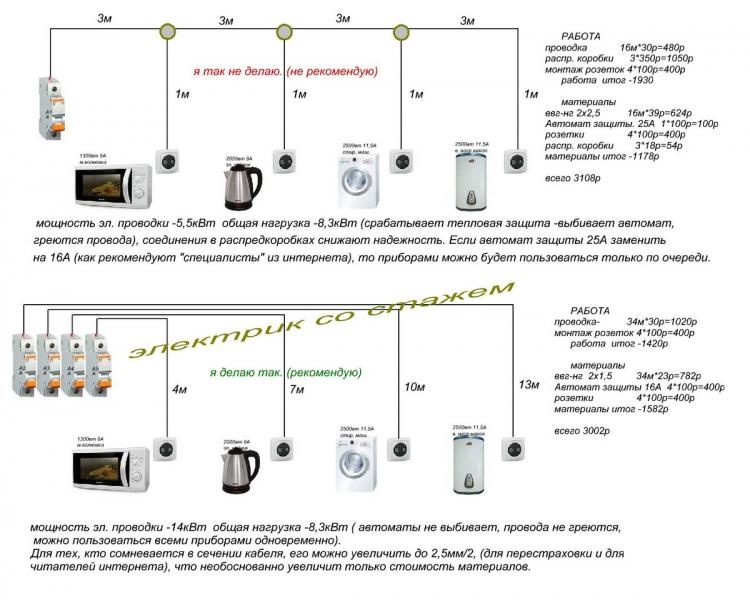

Построение схемы разводки

Прежде чем сделать своими руками разводку, нужно рассчитать точную ее схему. Ряд правил помогут в работе:

простейшая схема проводки предусматривает монтаж одной распределительной коробки. Такой вариант не подойдет для кухни с большим количеством энергопотребляющих приборов;
разводка должна включать несколько распределительных коробок, от которых идет запитывание разных приборов;
правильный монтаж проводки требует создания отдельных веток: для подключения розеток, осветительных приборов, мощных бытовых приборов;
на каждой ветке устанавливают УЗО для защитного отключения;
если все же рассчитывается схема с одной распределительной коробкой, необходимо использовать только трехжильный провод сечением не менее 4 кв.мм. Провод укладывают в пластиковую трубу.

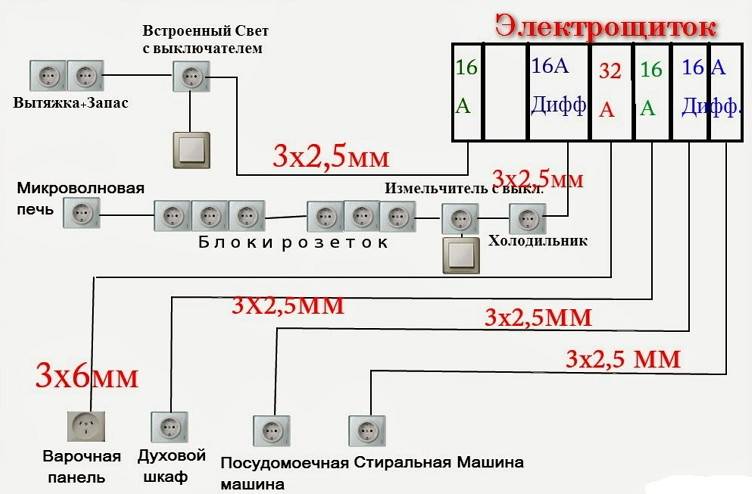

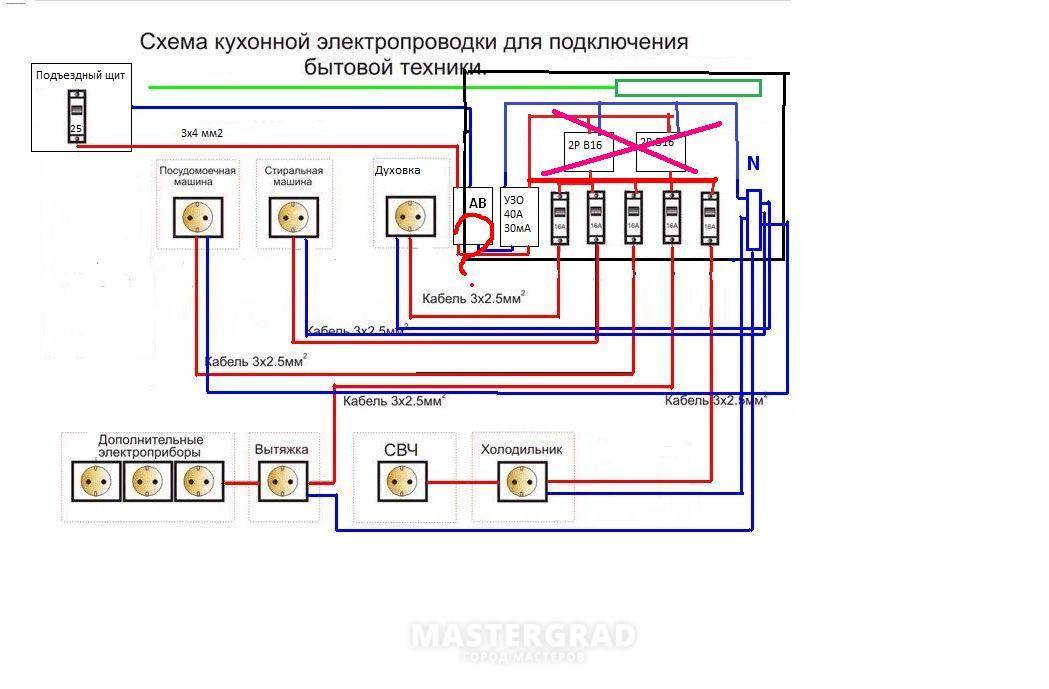

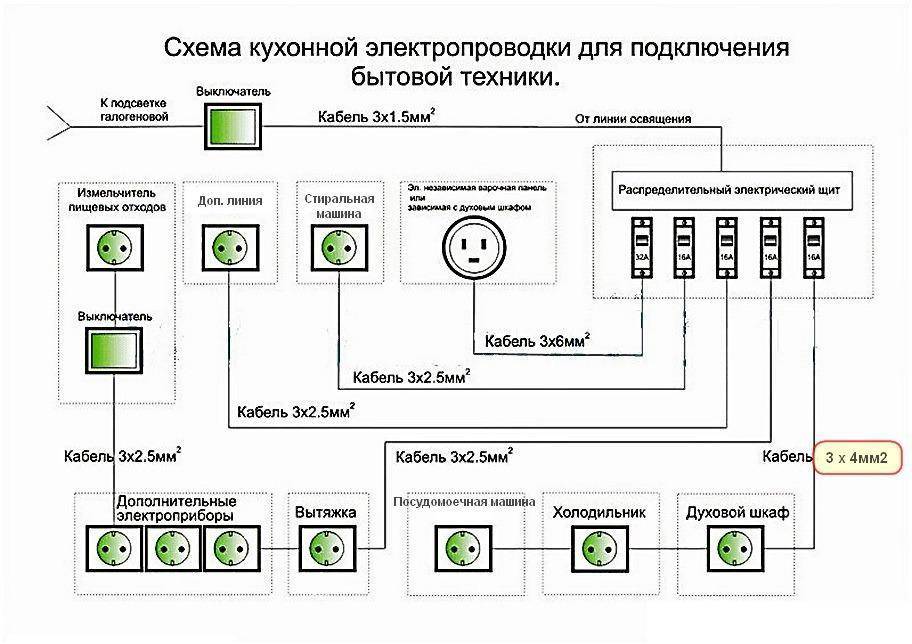

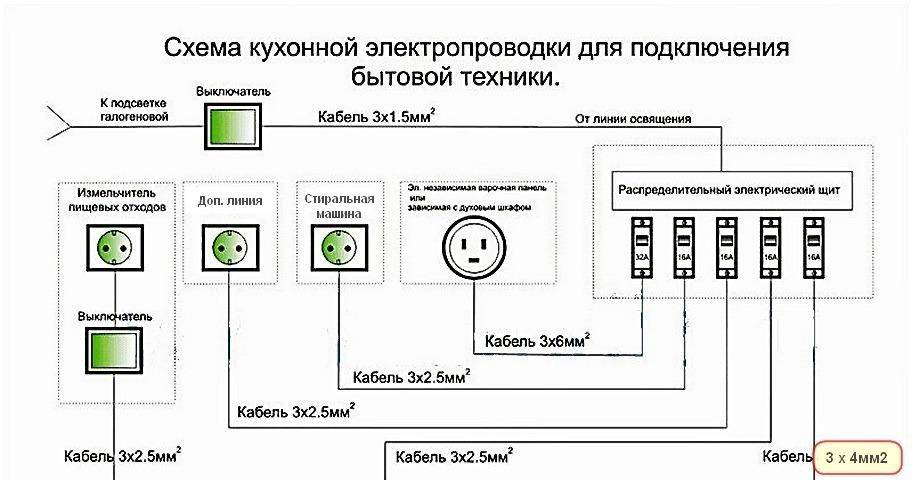

Пример схемы подключения электрической разводки на кухне

Безопасность бытовой техники обеспечивает заземление, при монтаже которого запрещается:

соединять заземление с нулевым проводом;
заземлять нулевые и заземляющие жилы разных линий;
делать заземление из отдельного провода.

Особенности прокладывания провода

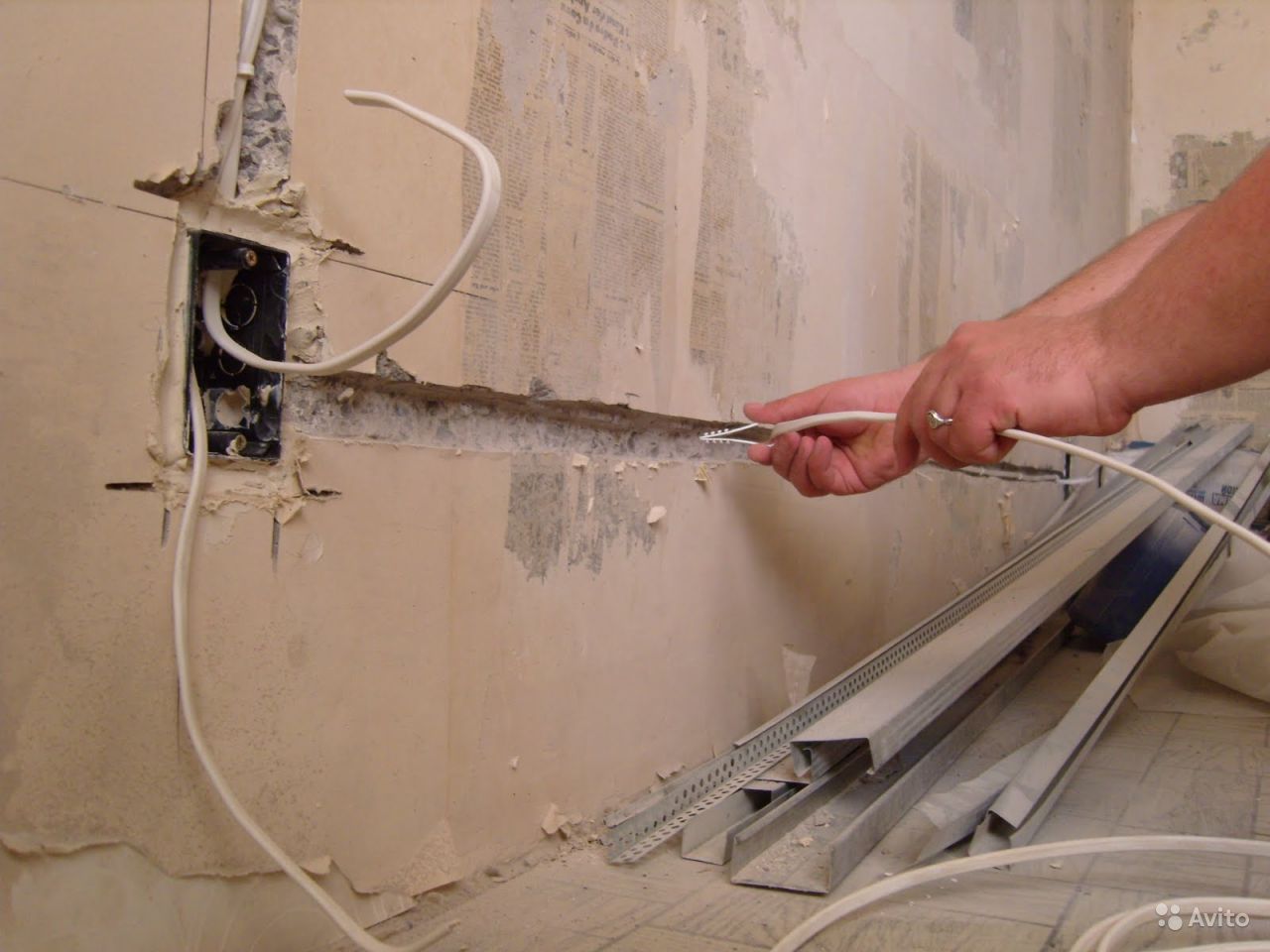

Провод или электрический кабель прокладывают внутрь углублений (желобов). Такие желоба готовят предварительно: вдоль нарисованной на стене или потолке линии выбивают длинное углубление. Размер желоба должен быть таким, чтобы провод поместился в нём полностью вместе с изоляцией.

В местах расположения будущих розеток готовят углубления в стене (выдалбливают или штробят). Аналогичные углубления подготавливают под выключатели. Это самая грязная часть работы. Она сопровождается большим количеством пыли, строительного мусора и шума.

Чтобы кабель не вылазил из канавок крепи его специальными креплениями

Кабель к розеткам прокладывают от электрического автомата параллельно потолку или полу. Можно проложить кабель непосредственно по углу под потолком при условии функционирования хорошей вытяжки

Это важно по причине постоянного образования влаги. Если вытяжка работает недостаточно, испарившаяся влага конденсируется в углах помещения и на проводе

Маскируют провод в углу под потолком плинтусом.

Другой вариант прокладывания кабеля — на стене вдоль пола на расстоянии 20-30 см от его поверхности. Так удобнее прокладывать кабель для питания розеток, расположенных на стене внизу.

Иногда кабель располагают на стене в специальном коробе. В таком случае углубление не делают, а крепят на стене кухни пластиковый желоб. Кабель монтируют внутрь желоба и закрывают его крышкой.

Неправильно сделанная проводка, может повлечь за собой печальные последствия.

Стена, в которой прокладывают кабель, должна быть сухой. Если в процессе работ выясняется, что стена мокрая, то прокладывание кабеля прекращают и стену сушат в течение нескольких дней или недели. Прокладывать электрический кабель в мокрую стену нельзя, это опасно распространением электричества по сырой стене.

Электропроводка на кухне требует профессиональных знаний и умений. Неправильная организация проводки на кухне опасна возгоранием, пожаром и травмированием людей электрическим током. Профессиональный монтаж провода и розеток обеспечивает кухню надёжной работой электрических приборов и гарантирует безопасную организацию кухонного быта.

Электрический расчет электропроводки на кухни

Электрический расчет розеток кухни основывается на нескольких положениях.

Нельзя все кухонные бытовые приборы запитывать от одной розетки или что, то же самое, нельзя их запитывать от одной питающей линии.
Желательно, розетки на кухне делать с заземляющим контактом для защиты человека от поражений электрическим током и обязательно нужно заземлить все бытовые приборы, связанные с проточной водой (стиральная машина, посудомоечная машина, измельчитель отходов).
Для электрической плиты делается отдельная питающая линия. Линия ведется непосредственно от электрического щита квартиры. Если электроплита собирается из варочной панели и духового шкафа, то к ним подводится отдельное электропитание.
Все бытовые приборы, связанные с проточной водой и корпусами из металла, к которым можно прикоснуться (стиральная машина, посудомоечная машина) запитываются отдельно с установкой на питающие линии устройства защитного отключения (УЗО) или дифференциального автомата защиты (дифавтомат).

Из этих положений и будем исходить в дальнейших расчетах. Начнем с равномерного распределения мощности бытовых приборов или по-другому, разделение электропроводки кухни на группы.

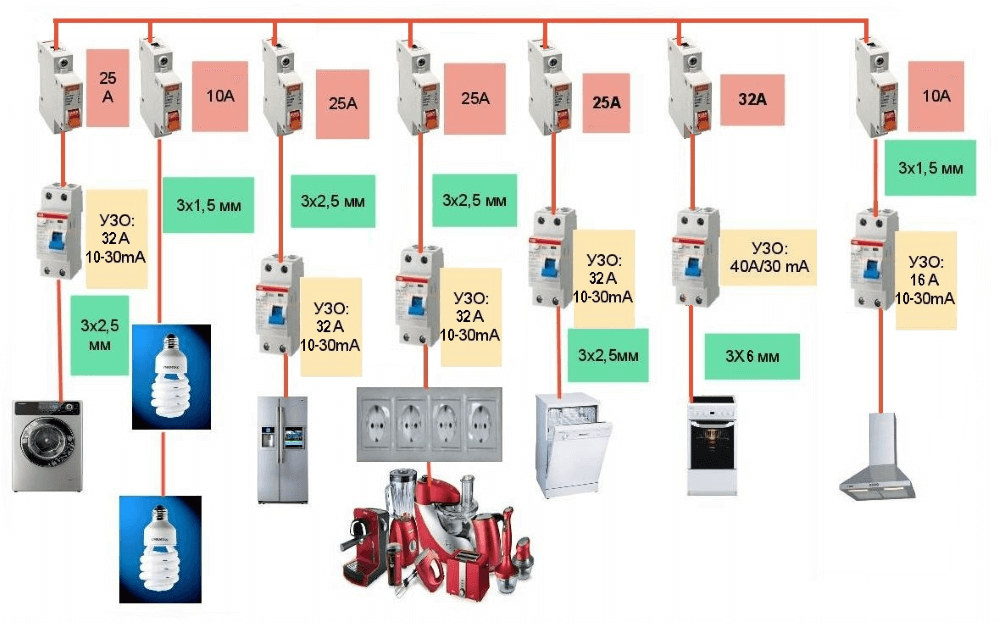

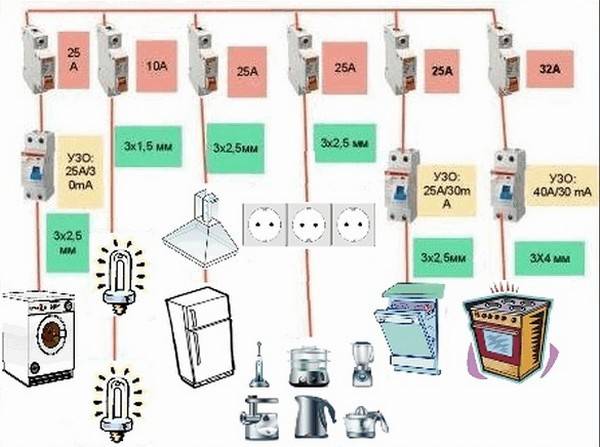

Разделение электропроводки кухни на группы

Группа электропроводки или групповая цепь это несколько розеток и (или) светильников последовательно соединенных и защищенных одним общим автоматом защиты.

Прежде всего. Для подключения стиральной машины, посудомоечной машины, духового шкафа делаются отдельные питающие линии, что соответствует отдельным группам электропроводки.
Для варочной панели также нужна отдельная питающая линия.
Отдельную питающую линию делаем для остальных розеток соединенных параллельно: розеток среднего уровня, холодильника, микроволновой печи, освещения и измельчителя отходов (диспоузера).

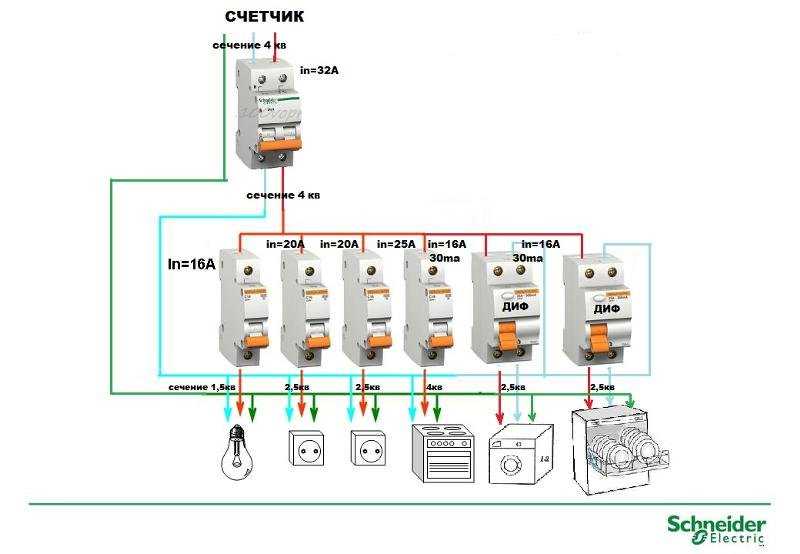

Расчет номиналов автоматов защиты и сечения кабеля для электропроводки кухни

В принципе можно не углубляться в физику процесса и принять для исполнения следующие постулаты.

Все электрические кабели должны быть с медными жилами. Прекрасно подходят электрические кабели марок ВВГ, NYM (НЮМ).
Электрический кабель для электропроводки должен быть трехжильным. Каждая жила должна быть однопроволочной.
Для варочной панели сечения кабеля должно быть 3×4 мм² или 3×6 мм². Что означает три жилы сечением каждой жилы 4 (6) мм².
Для стиральной машины, посудомоечной машины, измельчителя отходов нужно взять кабель 3 × 2,5мм².
Таким же кабелем (3 × 2,5 мм²) нужно запитать блоки розеток среднего уровня.

Или воспользоваться таблицей, составленной, поверьте, очень профессиональными людьми. Но, можно самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп.

Как самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп

Для примера произведем расчет группы розеток среднего уровня, для холодильника, микроволновой печи, освещения и измельчителя отходов с выключателем. Предположим, во все планируемые розетки этой группы включены бытовые приборы. Сначала посчитаем суммарную мощность всех приборов. Для этого воспользуемся таблицей мощности бытовых приборов. Ее вы можете посмотреть тут или найти на сайтах продавцов бытовой техники.

Считаем:

Холодильник 200Ватт,
Измельчитель 400Ватт,
Микровалновка 2000Вт,
6 бытовых приборов в двух блоках дополнительных розеток 6×1000 Вт=6000 Вт.
Итого: 9000 Вт.

Максимальный рабочий ток в сети

Максимально рабочий ток в сети это ток при включении всех приборов в электрическую сеть. В нашем примере этот ток равен: I раб.= Pмощность⁄U напряжение=9000⁄220=41 Ампер.

Ток автомата защиты должен быть не меньше максимальному рабочему току в цепи группы. То есть: I авт.защ.≥I раб. В тоже время, номинал автомата защиты не может быть больше допустимого тока кабеля. То есть, такого тока при котором электрический кабель цепи не будет греться и гореть. I авт.защ≤I кабеля.

В итоге получаем общее условие для выбора номинала автомата защиты: I раб.≤I авт.защ≤I кабеля.

Переходим к таблице соответствия рабочего тока и нужного электрокабеля для проводки. По таблице видим, что ток 41 Ампер, будет «держать» либо кабель с проводами 4мм2 ( при открытой проводке) или 6 мм² ( при скрытой проводке). Расчет электропроводки на кухни таблица рассчета сечения кабеля. В результате получаем. По прямому предварительному расчету, что 41 Ампер≤I авт.защ.≤42 Ампера. Можно считать, что все рассчитано. Автомат берем с чуть меньшим номиналом, 40 А, а кабель берем с проводами 6 мм².

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

План работ

Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
В созданные каналы (штробы) укладываются электрические кабели.
Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
Осуществляется проверка электросети на предмет коротких замыканий.

Разметка, подготовка стен

При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

Правила разметки электропроводки в квартире

Монтаж и прокладка проводов

Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

Подключение автоматов и УЗО

При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

Как распределить УЗО в квартире по группам

Подключение осветительных приборов и фурнитуры

Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

Завершительный этап

На завершительном этапе происходит установка в запланированных местах выключателей и розеток, а также подключение проводки к сети и тестирование ее работоспособности.

В подготовленные углубления в стене устанавливаются пластиковые подрозетники. В технологическое отверстие, расположенное на его дне выводится кабель для подключения питания розетки. Подрозетник нужно выровнять по уровню и зафиксировать специальными винтами, далее он заделываются раствором алебастра.

Установка розеток производится по завершению отделочных работ. Выходящие провода подключаются к клеммным колодкам, затем фиксируется механизм выключатели или розетки и надевается пластиковая накладка.

Перед началом использования новой электрической сетью, необходимо проверить ее сопротивление. Для этого понадобиться Омметр. Он представляет собой прибор с цифровым или стрелочным индикатором. Функцию измерения также поддерживают все тестеры и мультиметры.

Перед измерением сопротивление сети нужно отключить все приборы из розетки. Перед измерением нужно подготовить прибор – установить переключатель в положение, соответствующее максимальному размеру сопротивления.

Перед замером, нужно проверить состояние прибора, так как из-за плохих элементов питания он может не работать. Для этого достаточно соединить концы щупов. Если стрелка тестера показывает нулевое значение, то значит он исправен. На цифровых мультиметра при таком измерение на экране должны также появиться нулевые показания, возможно с небольшим отклонением. Судить о целостности цепи будет возможно по факту отклонения стрелки.

Если следовать всем инструкциям и соблюдать все принципы монтажа, то электрическую проводку можно организоваться достаточно быстро и надежно. Вы сможете смело пользоваться всеми кухонными приборами, не боясь, что не хватит мощности или произойдет короткое замыкание.

Скрытая кухонная проводка

Перед тем, как сделать скрытую проводку, потребуется выполнить много грязной, пыльной и шумной работы. В местах, где будут устанавливаться коммутационные аппараты, надо просверлить отверстия. Это выполняют с помощью зубила и молотка, перфоратором со специальными насадками по бетону или кирпичу. В сделанные отверстия при помощи гипса или алебастра фиксируются подрозетники.

Для прокладки проводов прорезаются специальные борозды в стенах, называемые штробами. Для этой цели существует специальный инструмент – штроборез. Будет очень удобно, если вам удастся взять такое приспособление на прокат, потому что покупать его накладно. Но в использовании он очень эффективен.

Во-первых, можно регулировать ширину прорезаемой канавки, в зависимости от того, сколько в ней будет лежать проводов и какого сечения. Во-вторых, многие модели оборудованы сразу пылесосом, что позволяет спокойно работать, не загрязняя на рабочем месте воздух.

Для того чтобы быстро и надёжно зафиксировать провода в штробах, используют гипсовый или алебастровый раствор.

Помните о том, что такие замурованные провода и коммутационные аппараты уже с места на место не переставить. Поэтому сначала обдумайте все «за» и «против», а уже потом примите для себя решение – какой тип проводки выбрать для кухни.

На видео еще несколько нюансов, по кухонной электропроводке:

Кому-то на первый взгляд покажется, что электропроводка на кухне своими руками вполне под силу. Но это не так, опыт и знания профессионала здесь нужны, чтобы впоследствии избежать возгораний, пожаров или травмирования человека током. Обратитесь к профессиональным электрикам или хотя бы консультируйтесь с ними, и тогда все электроприборы на вашей кухне будут работать надёжно.

Прокладка кабеля

Если мы проживаем в квартире, то в большинстве случаев электрощит расположен на лестничной клетке. В этом случае в квартиру будет вводится от двух и более кабелей. Для проводки на кухню прокладываем три линии:

Кабель для электроплиты 3х4 мм²,
Кабель для розеток 3х2,5 мм²,
Кабель для освещения и вытяжки 2х1,5 мм².

Открытый метод

Наружная электропроводка. Применяется в деревянных домах, где есть опасность возгорания и хозяевам необходимо постоянно контролировать проводку.

Скрытый метод

Скрытая электропроводка. В этом случае проводка идет внутри строительных конструкций. Такой способ не портит эстетичный вид кухни и позволяет надежно спрятать все провода.

Пред началом работ следует обесточить квартиру, ведь можно при штроблении стен нечаянно найти в стене не отключенный провод. При выборе любого варианта размещения проводки следует придерживаться строгих правил:

Проводка должна быть помещена в не горящую изоляцию или, при открытом способе прокладки, в короб или трубу из не дымящегося материала.
Сквозь ограждающие конструкции кабеля должны проходить в трубах с применением раствора. При этом их должно быть легко достать.
Выключатели должны находиться в 90 см от пола.
Каждый кабель располагается не ниже 15 см от потолка.
Проводку не располагают ближе, чем 10 см от угла или откоса.
Над выключателями на уровне проводки располагают распаячные коробки.
Напрямую из розетки нельзя запитать больше четырех других розеток.
Ни в коем случае нельзя штробить несущие конструкции здания.
Проводка крепится через каждые 40 см.

При открытом способе устройства проводки все места, где кабель может быть механически поврежден, защищают с помощью трубы.

После выполнения штробления стен и закрепления проводки необходимо записать или даже сфотографировать получившийся результат работы, указав расстояния до заметных элементов конструкций. Благодаря этому разводка электропроводки на кухне не будет забыта и хозяева без проблем отремонтируют электросеть в случае необходимости.
