Рекомендации по установке внутри помещения
- Перед установкой рекомендуется начертить общий план помещений, где будет происходить монтаж, прорисовать наиболее оптимальные зоны охвата, определить траектории движения.
- Нужно избегать прямого попадания света от ламп на датчик движения для того, чтобы не создавать избыточную температуру.
- Исключить из зоны действия прибора:
- — прозрачные перегородки (для инфракрасных);
- — крупногабаритные предметы, препятствующие обзору;
- — приборы отопления, климатическое оборудование, бытовую технику (инфракрасные датчики);

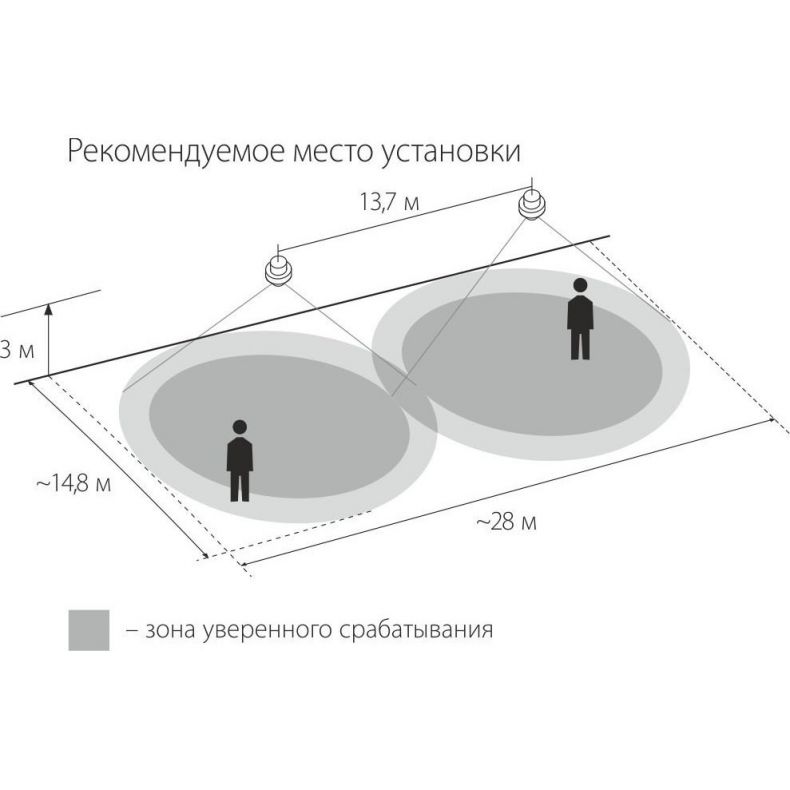

Для больших помещений рекомендуется использовать потолочные устройства с зоной охвата 360⁰, размещенные по центру.
Настройка работы устройства
Подключение датчика движения для освещения будет неполным без дополнительных настроек, используемых для более качественной работы. Корпус прибора может быть оснащен мини-регуляторами TIME, LUXE, SENS, MIC (не во всех моделях).
TIME. Устанавливается время, спустя которое автоматически выключается освещение. Отсчитывается с того момента, когда было прекращено движение в зоне охвата. При установке необходимо учитывать площадь помещения, длину помещения, скорость передвижения и т.д. Временной диапазон очень широкий – от 5 до 600 секунд.
SENS. Степень чувствительности прибора к срабатыванию. Регулируется в зависимости от объема, площади контролируемого объекта. Чем больший показатель, тем дальше крайняя точка обнаружения, тем чувствительнее устройство будет реагировать на любое движение, в том числе за пределами отслеживаемой территории. Параметр регулируется индивидуально в зависимости от многих показателей.
LUX. Уровень освещенности, при котором срабатывает реагирование на движение. При монтаже рекомендуется устанавливать регулятор на максимальное значение. Потому что детектор не отреагирует при более высоком уровне освещенности, чем выставленный максимальный показатель.
Регулируемые настройки
Модификация электронного «охранника» затрагивает следующие параметры:
- Угол установки.
- Чувствительность.
- Уровень освещения.
- Время работы светильника в случае обнаружения посторонних объектов.
Угол
Наиболее важный из вышеперечисленных параметров. В настоящее время используется практика установки детекторов движения отдельно от источников света; их закрепляют с помощью регулируемых планок.
При необходимости устройство настраивается по зоне охвата, что помогает «оцепить» максимальное количество доступной площади.
- Разумеется, немаловажную роль играют высота закрепления, а также положение «охранника» по отношению к дверным проёмам.
- Если речь идёт о закреплении сенсора внутри дома, то лучшей зоной становится прихожая с максимальным охватом остальных комнат.
- Так гарантируется мгновенный световой сигнал при проникновении посторонних.
Чувствительность
«Пункт номер два», имеющий не меньшее значение для обеспечения корректной работы сенсора.
Большинство моделей комплектуется специальным регулятором (его функции может выполнять кнопка «SENS»).
Выставляемое значение может затрагивать любых животных с определённой массой тела (например, собак и кошек не тяжелее 10 килограммов).
Тут важно «знать меру», так как после неправильной корректировки сигналы будут распространяться даже на мельчайшие шорохи.
При использовании «охраны» в дневное время суток следует держать линзы подальше от прямого попадания солнечного света — из-за него случаются помехи и «ложные тревоги».
Характер освещения
Благодаря такому параметру датчик движения переходит на «ночной режим» после наступления сумерек. Под него отводится кнопка «LUX». Освещение срабатывает после заката — энергетические затраты исключаются.
Время
Настройка по этому пункту касается задержки прибора. Обозначением в большинстве случаев выступает слово «TIME». Различные модели имеют минимальный и максимальный промежутки — 5 секунд и 10 минут соответственно.
Разумеется, для различных ситуаций подойдут несколько вариантов такого параметра. Обычно для уличных фонарей, расположенных рядом с домом, время выставляется на максимум.

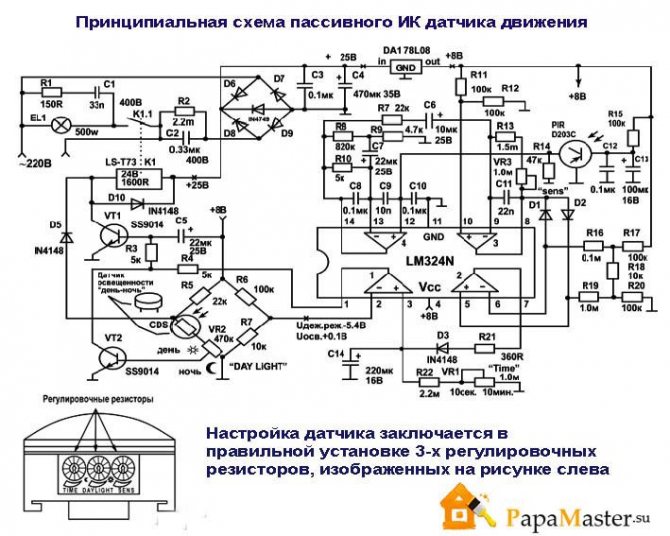

Как отрегулировать и настроить устройство
Все настройки нужны для того, чтобы создать необходимый режим работы датчика в конкретных условиях эксплуатации. С их помощью можно так отрегулировать работу прибора, что он будет удовлетворять требования в экономии электроэнергии, и одновременно осуществлять функцию освещения нужной продолжительности.
Настройка осуществляется при помощи поворота регуляторов
Наиболее распространённый набор настроек состоит из 3 функций:
- «TIME». Настройка длительности времени освещения. Диапазон регулировки — от 5 с до 8 мин.
- «LUX». Этот регулятор позволяет запрограммировать прибор на работу в определённое время суток. Датчик начнёт работу при наступлении сумерек, и отключится с рассветом. На корпусе обычно обозначены два крайних состояния — солнце и месяц. Смещением в одну или другую сторону можно добиться нужного времени срабатывания. Если же установка датчика предполагается в коридоре или санузле, в которых нет естественного освещения, регулятор переводят в крайнее «раннее» положение.
- «SENS». С помощью данной функции можно изменить уровень чувствительности прибора к массе (объёму) объекта и расстояния до него. В основном датчики настроены так, что не будут реагировать на мелких домашних животных, например, собак и кошек. Но дополнительная регулировка никогда не повредит.
Приступая к самостоятельной установке датчика движения, необходимо помнить о безопасности. Все действия должны быть продуманными. Подвергать себя опасности поражения электрическим током не следует. Использовать нужно только рекомендованные производителем электрические проводники и соединительные материалы.
Чувствительность
Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.
Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»
Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится
Освещенность
Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.
Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.
Время задержки
Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.
Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде.
Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности
Сегодня мы расскажем, как установка датчиков света и датчиков движения в МКД поможет управляющим организациям сэкономить энергетические ресурсы.
УО учатся экономить энергию. Этого требуют правила по энергоэффективности МКД. Такой подход уменьшает общедомовое потребление энергии, снижает амортизационную нагрузку на инженерные сети.
Параметры, требующие правильной настройки
При установке датчика движения важно правильно настроить его по углу обзора
Точная регулировка датчика движения зависит от корректной настройки самых важных опций. В современных приборах можно улучшить чувствительность и освещенность, угол установки и время задержки. При оптимальных значениях эти параметры дают возможность сэкономить до 50% электроэнергии.

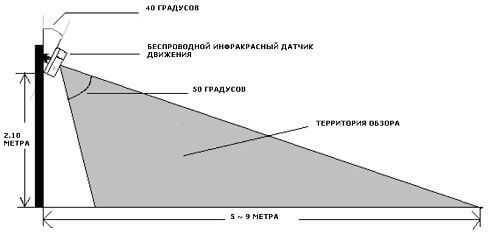

Угол установки
В первую очередь регулируют зону освещения прибора – угол установки. Большинство современных светильников оснащены детекторами, которые закреплены на шарнирах
Угол нужно отрегулировать так, чтобы инфракрасные лучи распространялись на максимально большую площадь, при этом важно учитывать и высоту, на которой расположен датчик
Чувствительность
Чувствительность датчика – второй важный параметр работы
Вторым по важности параметром является чувствительность прибора, настройка которой считается самой сложной. Для регулировки используют специальное колесо на корпусе датчика с диапазоном от минимального до максимального. Параметр настраивают так, чтобы детектор не реагировал на мелких животных, но сразу срабатывал, если обнаружит человека
С этой целью значение устанавливают на максимум, затем ждут выключения фонаря и начинают постепенно снижать его до необходимой отметки

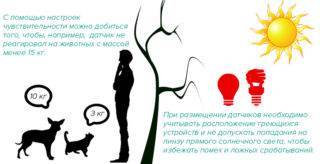

Параметр настраивают так, чтобы детектор не реагировал на мелких животных, но сразу срабатывал, если обнаружит человека. С этой целью значение устанавливают на максимум, затем ждут выключения фонаря и начинают постепенно снижать его до необходимой отметки.
Освещенность
Регулировать освещенность необходимо, чтобы прибор был настроен на включение света только после наступления сумерек. Во время первичной настройки выставляют максимальное значение параметра и доводят его до нужного значения вечером. Если в детекторе отсутствует регулятор, можно дополнительно подключить к прибору специальный датчик.
Ошибки монтажа и подключения
Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.
Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.
Помогла вам статья?
ДаНет
Важные характеристики датчика движения
Перед тем, как продумывать схему подключения датчика движения для освещения, важно убедиться: модель подходит к условиям эксплуатации. Учитываются такие параметры следящего прибора
- Сетевое напряжение и потребляемая мощность. Обычно на упаковке указывается 220…230 В. В зависимости от сложности устройства, пассивности или активности системы, датчик потребляет 0,5…5 Вт.
- Диапазон обнаружения или угол охвата (угол зоны чувствительности). Определяет, с каким углом «расходятся» лучи. Кроме того, играет роль положение прибора – на стене, на потолке, высота размещения. Площадь обслуживаемой зоны составляет 1…150 м.кв. и больше.
- Логически продолжает понятие «зона охвата» термин «дальность действия перпендикулярно и фронтально». Дальность действиям фронтальная – это зона, из которой лучи идут под небольшим углом (менее 30 градусов) к поверхности линзы. Поперечно (перпендикулярно) падающие на линзу лучи определяют размер поперечной зоны дальности. Чем меньше угол между поверхностью линзы и падающим лучом, тем меньше зона. Нахождение объекта непосредственно под датчиком определяют не все модели. В их описании указывается «зона присутствия».
- Дополнительная функция «защита от подкрадывания» определяет полноту охвата контролируемой зоны. В датчиках с такой функцией дополнительная линза обращена вниз.
- Габариты, материал и степень защищенности прибора. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа. Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. Корпус обычно изготавливается из поликарбоната, стойкого к ударам пластика.
Разбираясь, как подключить датчик движения для уменьшения затрат на освещение или повышения безопасности на участке (в помещении), важно учитывать перечисленные характеристики приборов

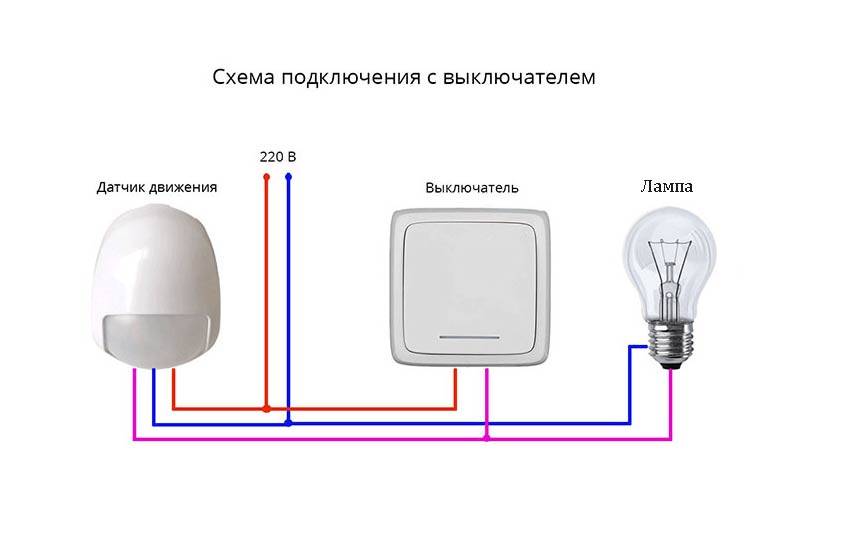

Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению
Как настроить датчик движения для освещения – инструкция
Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.
Чем можно регулировать детектор?
В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.
Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:
Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:
Обзор сенсора
Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.
Угол установки
Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:
Чувствительность
Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.
Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»
Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится
Освещенность
Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.
Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.
Время задержки
Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше в
Датчик движения — самые популярные виды
Также есть разбивка датчиков движения, которые не классифицируются по конкретным характеристикам. Знакомство с наиболее популярными типами детекторов предоставит нам еще более широкий выбор ламп, которые можно успешно адаптировать к нашим собственным потребностям.
Лампа оснащена датчиком сумерек
Садовые светильники можно оснастить одновременно датчиком движения и сумеречного света. Установка только датчика движения могла привести к срабатыванию лампы в дневное время. С другой стороны, сумеречный переключатель и переключатель контролируют работу лампы только после наступления темноты. Часто в таких лампах можно регулировать время задержки выключения и силу света. В результате вы сделаете настройки, которые больше всего подходят нашим предпочтениям.
Светодиодная лампа с датчиком движения
Светодиодная лампа с датчиком движения обычно включает в себя электрический контроллер, подключенный к датчикам движения. Благодаря этому лампа не должна состоять из двух устройств. Сильной стороной этого решения является очень низкое потребление электроэнергии. Поэтому светодиодная лампа с датчиком движения считается самым зеленым источником искусственного света в этой классификации.
Садовые светильники с датчиком дальнего движения
Фотоэлемент, оснащенный датчиком движения на большие расстояния, чаще всего используется на больших площадях. Их задача — обнаруживать движение с больших расстояний. Среди них можно выделить потолок с лазерным датчиком движения.
Уличный светильник с датчиком линейного движения
Работа ламп с датчиком линейного движения основана на обнаружении длинной линии. Чаще всего они не участвуют в обнаружении движения, что и является основным назначением датчиков. Но установленный лазерный датчик определяет любые изменения, происходящие в световом луче. Такие датчики используются не только во внешних светильниках, но и в системах управления воротами .
Потолочный светильник с беспроводным датчиком движения
Это очень удобное решение, так как не требует подключения кабелей к стенам зданий или других сооружений во время установки. Таким образом потолок с беспроводным датчиком движения сохраняет эстетику и отлично вписывается в современную архитектуру. Работа беспроводного датчика часто зависит от его соотношения с радиоустройством или инфракрасным контроллером.
Лампочка с датчиком движения
Отсутствие специальной лампы, реагирующей на движение или ограниченное излучение света, не проблема. Решением может стать лампочка с датчиком движения, которую можно подключить к любому устройству. Некоторые из них оснащены дополнительным датчиком сумерек. Чаще всего вы имеете дело со светодиодными лампами. Благодаря им каждая светодиодная лампа с датчиком движения положительно влияет на снижение потребления электроэнергии. В случае с этим типом лампочки вам не нужно задумываться, как подключить светодиодный датчик движения. Потому что достаточно вкрутить специальную лампочку вместо текущей.
Лампочка с датчиком движения может быть обычной, светодиодной или галогенной. Однако наибольшей популярностью пользуется светодиодный прожектор из-за его высокой энергоэффективности и длительного срока службы. При поиске других альтернатив традиционному освещению интересным решением окажется солнечная лампа. Они используют естественный солнечный свет для излучения света после сумерек. Однако солнечный светильник лучше подойдет в качестве украшения сада, чем практичное решение для освещения конкретного помещения. Светодиодная лампа или светодиодная галогенная здесь гораздо практичнее.
Как выбрать датчик движения
Есть много способов разделить датчики на категории в зависимости от особенностей конкретной конструкции. По месту установки:
- Уличные — предназначены для наружной установки, имеют степень защиты IP44-IP65;
- внутренние — предназначены для внутренней установки.
По принципу действия:
- ультразвуковые — реагируют на ультразвук;
- микроволновые — излучают высокочастотные радиоволны;
- инфракрасные — обнаруживают тепловое излучение.
По устройству:
- однопозиционные: приемник и передатчик смонтированы в одном корпусе;
- двухпозиционный передатчик и приемник установлены в разных местах;
- многопозиционная система с несколькими передатчиками и приемниками, установленными в разных местах.
По типу установки:
- многофункциональные — следят за уровнем освещенности и движения;
- комнатные — устанавливаются в помещениях и подключаются к системам охраны или управления светильниками;
- уличные датчики движения — применяют для включения уличного освещения и охраны территории;
- накладные — созданы для настенного монтажа;
- потолочные — монтируются в подвесной потолок;
- врезные — можно встраивать в стены и мебель, выглядят как миниатюрная деталь интерьера.
Датчик движения для включения света нужен не только на улице
Датчики уличного движения обладают высокой степенью защиты тела. Для нормальной эксплуатации на открытом воздухе берите датчики с IP не ниже 55, а лучше-выше. Для установки в доме можно взять IP 22 и выше.
Тип питания
Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:
- Проводные датчики с питанием от сети 220 В.
- Беспроводные, с питанием от батареек или аккумуляторов.
Датчики движения бывают проводными и беспроводными
Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.
Способ определения наличия движения
Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:
- Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
- Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено. Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
- Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
- Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет. Разное исполнение, но цвет, в основном, белый и черный
- Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.
Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.
