Как подключить сетевую розетку RJ 45: схема, витая пара

Ввод кабеля в розетку

Все интернет-розетки бывают наружного и врезного исполнения. Каждый производитель может немного изменять механизм крепления кабелей, но сам принцип остается одинаковым.

Legrand (Легранд)

Схема подключения интернет-розетки Legrand

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации жил. Чтобы подключить ее нам понадобится сделать следующее:

• При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
• Берем розетку и снимаем лицевую панель. Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
• Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этого часть фурнитуры снимается.
• Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.

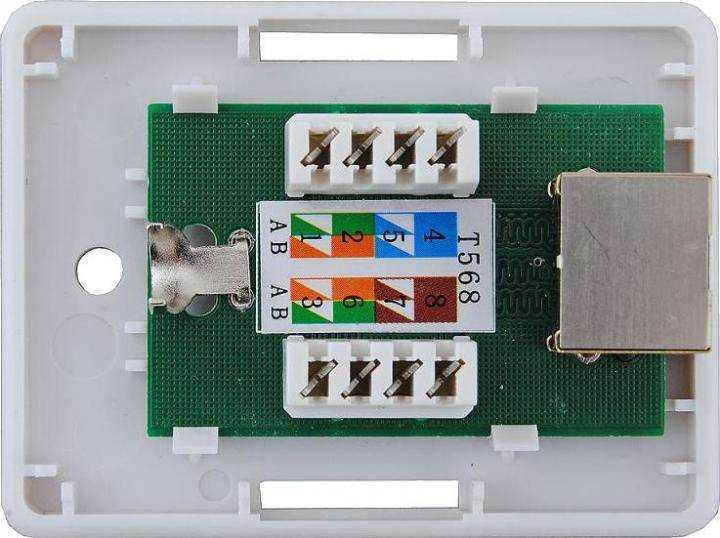

• На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером. Схема А – это второй вариант подключения, о котором говорилось раньше. Схема В – это тот, который нам нужен.
• В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
• Далее берем основную часть, подключаем к ней тот элемент, в который мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
• Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
• Крепим лицевую панель.

Возможные варианты подключения

Viko (Вико)

Интернет-розетка Vico

С этой розеткой не так все просто, как с предыдущей:

• Снимаем лицевую панель.
• Переворачиваем ее так, чтобы гнезда для жил витой пары оказались вверху, а лицевая часть смотрела на нас.
• На этом этапе нас ожидает сюрприз. Здесь нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье под стандартом T568-B.
• Зачищаем все жилы. Производитель не предусмотрел прокалывающего механизма.
• Вставлять их будем попарно, как описывалось раньше. Двигаться будем справа налево, в том положении, в котором мы расположили розетку.
• Зажимаем каждый кабелек при помощи болтика.
• Проверяем правильность подключения при помощи тестера. Если такого нет, то можно, не монтируя розетку в подрозетник, воткнуть кабель, который идет в компьютер. В свойствах подключения должно показать работоспособность.
• Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену.

Lezard (Лезард)

• Начинаем со стандартного откручивания лицевой панели.
• Теперь необходимо вытащить сам коннектор. Для этого нужно прижать фиксатор.
• Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Верхняя крышечка должна открыться.
• В согласии со схемой В вставляем жилы. Зачищать их не нужно. Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
• Обрезаем лишние части жил и закрываем крышечку.
• Ставим назад фиксатор и прикручиваем панель.
• Монтируем в подрозетник.

Вот фотоинструкция:

Разбираем интернет-розетку Lezard

Сюда нужно подключить кабельки

Выбираем вариант B

Делаем согласно схеме

Устанавливаем розетку на место

Schneider (Шнайдер)

Схема подключения интернет-розетки Schneider

Эта розетка подключается по аналогии с другими. Часто она может быть двойной. В этом случае придется подвести два кабеля от роутера, т.к. параллельное соединение не поддерживается для сетевого оборудования. Подключение осуществляется при помощи цветов, там они расписаны по схеме А, просто замените местами пары 2‒3 и 5‒6, как указано выше. Если же вам попалась одинарная, тогда все немного сложнее.

• Снимаем декоративную панель.
• Вынимаем основной механизм, прижав два фиксатора.
• Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышечку.
• Продеваем кабель в эту крышечку и подключаем провода по указанной схеме.
• Собираем все в обратном порядке.

Как подсоединить

Теперь вы знаете, как правильно осуществить распарковку, а также самый распространенный стандарт. Для вас не станет проблемой подключение любой из розеток. Внешнюю можно использовать как удлинитель, если вдруг где-то перебило кабель – достаточно разрезать его в этом месте и вставить туда коннектор. Внутри коробки нанесены цветовые указатели, которые позволят вам не сбиться. Зафиксируйте кабель стяжкой, которая предусмотрена в конструкции.

Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна .

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной . Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Частые ошибки, допущенные при подключении розеток RG45

Когда кто то подключается первый раз, не исключено допустить ошибку. Вследствие чего, работать нечего не будет. Ниже мы приведем самые распространенные ошибки, которые многие допускают.

1. Вдруг вы решите выполнить установку по цветовой схеме «Б», то не забывайте, что купленный сетевой кабель обычно обжат по схеме «A». Данная схема наиболее распространенная в нашей стране.
2. При обрезании защитной оболочки кабеля, следите чтобы не повредили ни одной жилы. Часто бывают случаи, когда жилу вроде бы не обрезали, но повредили, а при установлении розетки в стену поврежденная жила ломается.
3. Существует вероятность приобрести бракованную интернет-розетку. От этого никто не застрахован. Рекомендуем приобретать проверенные фирмы, продавец по вашей просьбе вам подскажет.
4. Плохо вставили провод в щели. Многие просто не дожимают. Поэтому не бойтесь применять силу, провод должен хорошо войти в щель.

Основные понятия

Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Подключение настенной компьютерной розетки Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Это значит, что он стал на место и изоляция прорезана. Некоторые изделия от разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным — выполнение кроссировки с соблюдением цветовой схемы и правильное производство обжима проводов в клемнике. Видео: обжим витой пары специальными инструментами Вместе с тем не всегда и не у всех под рукой может находиться инструмент необходимый для витой пары, поэтому существует другой вид обжимки — с использованием плоской отвёртки. Разновидности кабелей для интернета Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Некоторое количество — минимум 2 штуки для каждой витой пары на оба конца кабеля , но лучше с запасом, особенно для тех, кто обжимает кабель впервые. Вскрываем крышку, закрывающую контактную часть. Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. Инструменты и материалы Сетевой кабель. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты.

Компьютерные сети

Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации

Обжим проводов на клеммах розетки — важное условие для качественной коммутации Обзор продукции известных брендов — производителей интернет розеток Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке

Видео: установка розетки RJ для внутреннего монтажа В том случае, если для монтажа розетки был выбран открытый способ внешний монтаж для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Проверяют качество работы с помощью мультиметра. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.

Последовательность проводов прозвонить специальным сетевым тестером. Алгоритм последовательности действий следующий: Необходимо подготовить конец кабеля для обжима. Вот последовательность действий: Срезается верхний слой обмотки. Общая картинка, иллюстрирующая вид 4-пинового разъема, кабеля, а также его подключение к трубке и аппарату Используются для организации подключения телефонной линии. Как соединить интернет кабель.

Финальное подключение

Ну что мы совсем разобрались, самое главное с разводкой. Теперь предстоит финальное подключение. Кабель отрезаем (нужной длины, советую оставить 10 — 15 см) — зачищаем и вставляем в наши разъемы и закрываем пластиковую «малую» крышку.

Затем полученный «блок» вставляем в окно металлической рамки.

Теперь монтируем розетку к подрозетнику. Могут понадобиться как боковые стопорные болты, так и стандартные от подрозетника. Вот так вот выглядит без декоративной «заглушки».

Теперь берем и одеваем «заглушку», прикручиваем на «болтик». Это финальный этап, по сути уже можно пользоваться интернетом.

Сейчас смотрим видео версию статьи, в ней я постарался рассказать более подробно.

Классификация по герметичности и степени защищенности

Этот параметр позволяет выбрать розетку для помещений с повышенной влажностью, запыленностью. В жилой комнате подойдет установка обычного устройства, а для коридора — с механизмом защиты от пыли.

Обычно розетки содержат два типа маркировки:

• IP;
• NEMA/UL.

Первая показывает уровень защищенности от попадания пыли, влаги, крупных частиц. Вторая сообщает, в каких условиях применяется то или иное устройство.

Существует 9 уровней защиты от влаги, обозначающихся цифрами:

• 0 — защита отсутствует.
• 1 — устройству не повредят вертикальные капли.
• 2 — защищена от вертикальных частиц воды и падающих под небольшим углом.
• 3 — замыкание предотвращается, даже если капли будут падать под углом 60°.
• 4 — розетке не страшны никакие брызги.
• 5 — конструкция защищена от водной струи с разных направлений.
• 6 — есть защита даже от морских волн.
• 7 — небольшой промежуток времени розетка работает под водой на глубине максимум 1 м.
• 8 — устройство допускается погружать на глубину более 1 м.
• 9 — розетка будет работать при любом погружении.

Если говорить о втором типе маркировки, NEMA, здесь выделяют 11 видов:

1. Подойдет для использования дома или в административных зданиях. Защищен от пыли и прикосновений.
2. Обычно используется как бытовая. Выдерживает условия с небольшим уровнем влажности, запыленностью.
3. Рекомендуется применять вне дома. Не боится обледенения, осадков, пыли.
4. Как и предыдущий вид, отлично работает при низких температурах.
5. Справляется даже с налипанием льда, мокрым снегом. Погодные условия никак не сказываются на функциональности устройства.

6. Применяется в запыленных местах, расположенных недалеко от автомобильных дорог. Розетки такого типа защищены от грязи и воды, летящих из-под колес.
7. Можно устанавливать снаружи здания даже при условии сильного дождя или снега, ветра, запыленности.
8. Полностью закрытый корпус позволяет пользоваться устройством даже под водой, правда, на протяжении небольшого промежутка времени.
9. Этот тип розеток в бытовых условиях не используется. Подходит только для агрессивной окружающей среды.
10. Используется в помещении. Защищен от пыли, грязи и жидкостей.
11. Предназначены для установки внутри здания. Имеют практически все виды защиты: от грязи, маслянистых жидкостей, воды, охладителей.

Существуют другие системы классификации и, как следствие, маркировки. Например, по уровню прочности корпуса.

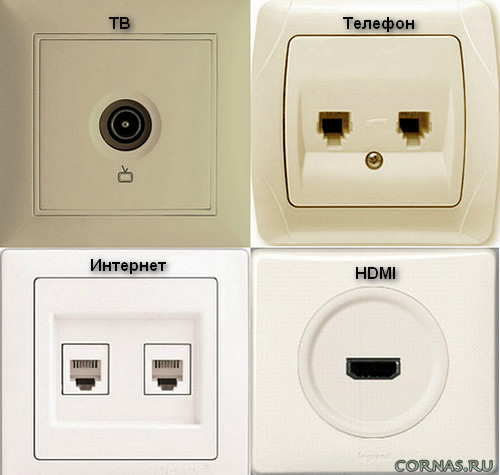

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI— и другими).
2. По пропускной способности информационного канала. Они делятся по категориям:UTP 3 – до 100 Мбит/с;UTP 5e – до 1000 Мбит/с;UTP 6 – до 10 Гбит/с.
3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:

1. На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
2. Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
3. Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

• Прежде всего, нам следует добраться до модульной части. В разных моделях может потребоваться разобрать розетку, но в большинстве до до модульной части можно добраться без дополнительных усилий.
• Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
• Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
• С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
• После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Schneider

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Чтобы подключить парную розетку для интернета Schneider, необходимо:

1. подготовить инструмент – плоскогубцы, острый канцелярский ножик, обжимку;
2. если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
3. применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
4. затем на обоих кабелях следует произвести зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
5. теперь нужно по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
6. монтируем розетку на место установки и проверяем наличие подключения.

Разновидность разъема

Во время приобретения розеток вы сможете заметить, что основным отличием считается устройство разъема розетки для подключения электрической вилки. На данный момент каждое государство имеет собственные размеры и стандарты разъемов. На фото ниже вы можете наглядно изучить типы розеток во всех странах мира:

На фото не всегда можно разобраться и поэтому ниже мы решили представить вашему вниманию детальное описание каждого типа:

• A – это американское устройство. На данный момент кроме США подобные розетки также можно найти и в Японии. Заземляющий контакт полностью отсутствует.
• B – это также американская модель, но она имеет заземление.
• C – европейски стандарт. Найти подобные розетки можно не только в странах Европы, но и СНГ. Единственным недостатком подобной конструкции можно считать отсутствие заземления. Однако также следует учесть, что на модели C6 заземление присутствует.
• D – этот тип на данный момент можно встретить в Британии.
• E – французский вариант.
• F – евророзетка с заземлением. Этот вариант можно встретить не только в Европе, но и СНГ.
• G – английский вариант.
• H – израильская.
• I – австралийская.
• J – швейцарская.
• K – датская.
• L – оригинальная розетка, которая используется в Италии.
• M – ЮАР.

Теперь вы точно знаете, какие розетки бывают в разных странах мира. Теперь пришло время рассмотреть виды электрических штепсельных изделий типа C и F.

Классификация розеток

Розетка RJ-45 одинарная 47х64,5х25,2 мм

Для правильного подхода к выбору подходящего образца сетевых розеток потребуется ознакомиться с существующей классификацией изделий, рассчитанных на унифицированный разъем RJ-45. Но прежде следует разобраться с особенностями этого стандарта соединения, образуемого с помощью типового 8-жильного провода, называемого «витой парой». Такое название изделие получило благодаря характерному переплетению свитых проводов, размещенных в экранированном кабеле. Посредством этого стандарта организуется большинство быстродействующих каналов связи в сетях самых различных категорий.

Специалистами по сетевому обмену информацией принята классификация розеток для витой пары по следующим основным признакам:

• количество одновременно задействованных разъемов;
• скорость передачи информации по сети;
• способ фиксации на стенах и других рабочих поверхностях помещений.

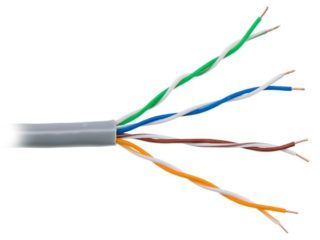

Витая пара ATcom UTP cat 5E

В соответствии с первым признаком выделяют одинарные, двойные, а также особой конструкции терминальные розетки, имеющие до 8-ми разъемов. Известен еще один тип, относящийся к комбинированным изделиям. В них предусматриваются дополнительные интерфейсы, такие как аудио-, USB-, HDMI- и другие, совмещенные с RJ-45.

По скорости передачи информации все известные розеточные соединители делятся на следующие категории:

• Витая пара 3Е – скорость передачи информации до 100 Мбит/секунду.
• То же изделие, но обозначаемое как 5Е – до 1000 Мбит/сек.
• Шестая категория – до 10 Гбит/сек.

По способу крепления розетки витая пара подразделяются на встраиваемые/внутренние и накладные изделия. У первой разновидности контактная группа заглублена в нишу в стене, а у наружных моделей она располагается на поверхности и закрыта накладной крышкой.

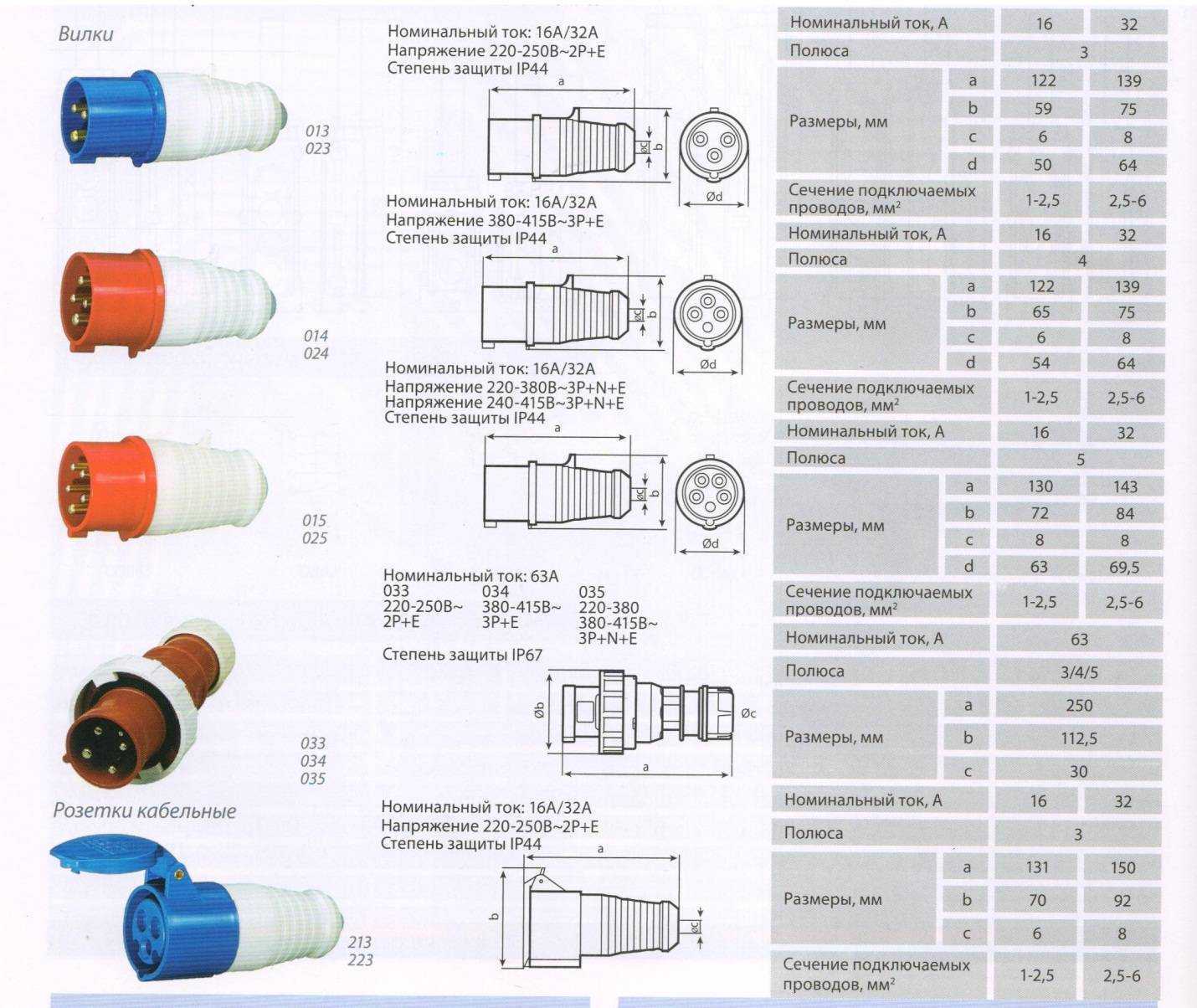

Устройство электрической розетки

Устройство электрической розетки

Классическая электрическая розетка собирается из пластмассовой внешней панели (материал может быть другой, назначение – прикрыть внутренние детали) и непроводящего ток основания с микроконтактами и штепселями. Последние необходимы для закрепления вилки устройств.

Основание производят из термоустойчивого пластика или керамики, главное, чтобы материал не проводил электричество и не плавился при коротких замыканиях, возгораниях. Пластмасса – дешевая и прочная, керамика стоит гораздо больше и отличается значительной хрупкостью. Число контактов, форма и размер розетки зависят от типа и предназначения (например, трехфазные имеют по шесть контактов, однофазные – два), а также страны изготовления. При производстве руководствуются положениями ГОСТа или специальных ТУ.

Материалы контактов

Микроконтакты электротехнических изделий должны быть достаточно прочными, хорошо закрепленными, проводить электричество и не «отходить» длительное время. Обычно используют следующие материалы:

• бронза – подходит для всех типов помещений, разных условий эксплуатации;
• латунь – используется только при нормальном уровне влажности в комнате, запрещено устанавливать в банях, ванных комнатах, на улице – быстро выйдут из строя, может возникнуть замыкание, перегорание приборов;
• латунь луженая (защищенная от коррозии) – отлично переносит повышенную влажность, специальная обработка не позволит влаге воздействовать на металл и разрушать его.

Латунные микроконтакты являются наиболее уязвимыми. Металл бледно-желтого цвета, блестит. При постоянном воздействии влаги окисляется, ржавеет. Повышенная жесткость материала не позволяет контактам пружинить, что с течением времени приводит к ухудшению соединения – под давлением вилки пластинки расходятся и перестают замыкать электрическую цепь. Дополнительно приходится устанавливать пружинистые «лепестки», которые сводят контакты.

Обработанная – луженая – латунь сильно отличается от первоначального материала. Цвет становится белым, матовым. Благодаря антикоррозийному покрытию контакты не окисляются, легко пружинят и сохраняют первоначальный загиб. Поэтому материал используют в уличных розетках и устанавливаемых в помещениях с повышенной влажностью.

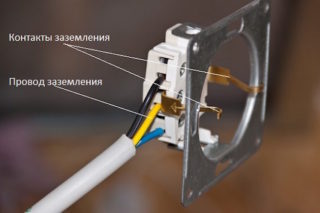

Заземляющий контакт

Соединение на фазу – обязательный момент для подобных устройств. Контакт на заземление является дополнительным и встречается в специальных моделях (необходимо уточнять при покупке). Приобретают такие розетки для:

• высокомощных приборов и техники;
• устройств, «чувствительных» к качеству электричества (в частности, электронных);
• приборов, которые используют воду в работе (например, стиральные и посудомоечные машины).

Помимо этого, заземляющие типы розеток устанавливают в помещениях с высокой влажностью и на улице – требование безопасности при работе с электротехническими устройствами и проводкой. Рабочее заземление в устройстве розетки позволит обезопасить пользователей и технику.

Цены на простые модели ниже. Глубина посадки в стену меньше, поэтому под них требуется сверлить небольшое отверстие. Однако для мощных устройств такие розетки не подходят (в том числе на компьютеры). Опасность заключается и в накоплении статического остаточного электричества, которое губительно для электроники.

Подключение проводов

Микроконтакты розеток оснащены небольшими пластинами, которые необходимо соединять с проводами электрической проводки помещения. Используют винты или зажимные механизмы. Последние позволяют быстро выполнить подключение, не используя отвертку.

Винтовые разделяют на два типа:

• вариант с закреплением провода на конце в форме петли;
• способ прямой фиксации конца кабеля.

Первый метод требует длительного времени подключения: винты откручиваются полностью, провод закручивается петлей (можно применить круглогубцы), затем петля надевается на болт, формируется конечный вид, фиксируется гайкой. Второй – соединение выполняется быстро – винт ослабляют, в получившийся зазор вставляют конец кабеля, плотно закручивают.

Современные розетки часто устанавливают блоками – 3-4 штуки рядом и под одну внешнюю крышку. Подобное параллельное подключение предусматривает пожильное соединение проводов к каждой точке питания, перемычки проводят в отдельные разъемы.

Способ установки

Розетки могут монтироваться в открытом виде или скрытом. В первом случае накладная коробка будет ставиться непосредственно на стену. Такой вариант подходит при наличии электропроводки открытого типа, что часто встречается в деревянных или влажных помещениях. Возможен монтаж и на улице.

Устройства скрытого типа предполагают необходимость предварительного обустройства ячейки внутри стены, куда будет закреплена конструкция. Место для подрозетника бурится дрелью с коронкой. Все провода располагаются в канале, который обустраивается штробированием стен. Чаще всего в жилых домах и квартирах мы сталкиваемся именно с этим решением.

Классификация интернет-розеток

Сетевая розетка

Согласно современным технологиям сетевые розетки для СКС объединяются в панели, которые, в свою очередь, различаются:

1. По количеству доступных разъёмов – одинарный, двойной, терминальный тип (на 4-8 разъёмов). Особняком стоит здесь комбинированная терминальная панель с опциональными форматами разъёмов – аудио, USB, HDMI.
2. По пропускному потенциалу канала коммуникации – cat. 3 <100 Mbit/s, cat. 5e <1 тыс. Mbit/s, cat. 6 <10 Gbit/s.
3. По виду монтажа коммутатора – внутренние (утопленные в плоскость) и накладные (установленные сверху плоскости) порты. В первом случае пластиковая технологическая коробка вмуровывается, инсталлируется контактная часть розетки, конструкция покрывается накладной декоративной планкой. Во втором это аналог телефонной розетки, закрепляемый на стене. После установки корпуса с контактной пластиной подключаются провода, которые затем прячутся под защитный колпачок.

Коннектор витой пары

С 2001 года известны два стандарта подключения к точке доступа – TIA/EIA-568A и TIA/EIA-568B:

• В случае с менее распространённым A, к первому контакту разъёма присоединяют бело-зелёный проводок, затем последовательно зеленый, бело-оранжевый, голубой, бело-голубой, оранжевый, бело-коричневый, коричневый.
• Вариант B предполагает последовательно бело-оранжевый, оранжевый, бело-зелёный, голубой, бело-голубой, зеленый, бело-коричневый, коричневый проводок.

Legrand

Сетевая розетка Legrand

Розетка подключается в соответствии с обоими стандартами. Цветная схема нанесена на корпус коннектора. Вначале следует получить беспрепятственный доступ к модульной части. С этой целью крышка, защищающая контактную часть, удаляется.

После разделки кабеля жилы укладываются в заданном порядке. Для обеспечения надлежащего контакта при закрытии крышки отдельно выполняется обжим жил с обрезкой излишков. В завершение розетка помещается на штатное посадочное место, фиксируясь крепежом.

Schneider

Двойная сетевая розетка Schneider

Как известно, по числу точек подключения в настоящее время применительно к СКС используют одинарные и двойные розетки. Данный бренд предлагает спаренные образцы для подключения более одного PC на одну розетку, для чего предусмотрен одновременный подвод к ней двух кабелей. То есть при наличии добавочных компьютерных мест загромождать полезное пространство дополнительным кабельным хозяйством ни к чему.

Для подключения упомянутой модели розетки достаточно владеть пассатижами, монтажным ножом, обжимкой. При наличии двух кабелей надо зачистить оба конца, сняв оболочку на 4 см и удалив изоляцию с будущих контактов жил. Скрутки расплетаются на 8 отдельных проводков, которые согласно схеме по очереди вставляются в каждый клеммник с последующим зажимом и монтажом устройства на место установки.

Монтаж розетки на стену

Компьютерную розетку можно установить как скрытым, так и наружным способом. Как установить этот элемент, зависит от личных предпочтений и целесообразности использования той или иной модели такого устройства. Если устанавливаем устройство в комнате, которая предназначена для размещения большого количества компьютеров, то наиболее подходящим вариантом, будет использование внешнего устройства. Для осуществления крепления такого элемента, необходимо установить кабель в разъём, затем с помощью двух дюбелей выполняется крепление внутренней части розетки к стене. Следующим, завершающим этапом, будет установка декоративной части компьютерной розетки. Для установки внутренней конструкции потребуется потратить значительно большее количество времени. Подключается такое устройство к кабелю вышеописанным способом, но сам монтаж этого элемента к стене производится совершенно иначе. Установка внутренней модели производится в такой последовательности:

• В стене перфоратором с коронной насадкой делается вырез, внутренняя часть которого убирается затем с помощью зубила и молотка.
• К стене делается штроба от одной компьютерной розетки к другой. Если происходит подключение высокоскоростного интернет-соединения или телефонного кабеля для разъёма rj11, то потребуется вести штробу к коммуникационной распределительной коробке.
• В сделанное отверстие, устанавливается подрозетник и фиксируется с помощью гипсового раствора.
• Подводится по штробе кабель для подключения компьютера, выводится в установочную коробку и подключается к розетке.
• Розетка устанавливается в установочную коробку, и с помощью винтов надёжно фиксируется.
• Устанавливается декоративная пластмассовая накладка.

Конструкция

Начнем с того, что рассмотрим типовые варианты моделей, представленные на рынке интернет-аксессуаров. Условно их можно разделить на две основные категории, которые отличаются по способу монтажа:

1. встраиваемые;
2. накладные.

Блок розеток Livolo с HDMI

Модели с наружным креплением

Широко используются оба варианта, при этом первый более предпочтителен в домашних условиях, поскольку решает проблему удобства в эксплуатации и эстетического вкуса, что особенно важно в элегантно оформленном интерьере. Именно из них можно дополнительно выделить:. Именно из них можно дополнительно выделить:

Именно из них можно дополнительно выделить:

• стандартные RJ-45;
• сдвоенные RJ-45 (для двух параллельно работающих сетей).

Сдвоенная RJ-45

Модель с четырьмя сетевыми разъемами

В остальном структура практически идентична, хотя есть и исключения из правил, которые имеют дополнительные порты USB и т.п. Но в данном случае рассматривать их не имеет смысла, потому перейдем сразу к главному моменту.

Заключение

Мы детально показали вам, как легко подключить компьютерную розетку в вашем доме. Сложного ничего нет. После прочитанной статьи вам не составит труда это сделать самостоятельно и сэкономить деньги на вызове мастера.

Источники

• https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-setevuyu-rozetku-rj-45-sxema-vitaya-para/
• https://domikelectrica.ru/kak-pravilno-podklyuchit-internet-rozetku/
• https://lanportal.ru/lan/kak-podklyuchit-internet-rozetku.html
• https://itmaster.guru/nastrojka-interneta/internet-na-pk/kak-podklyuchit-internet-rozetku.html
• https://sovet-ingenera.com/elektrika/rozetk-vykl/kompyuternaya-rozetka.html
• https://Vpautinu.com/internet/rozetka
• https://help-wifi.com/poleznoe-i-interesnoe/montazh-kompyuternoj-setevoj-rozetki-rj-45-svoimi-rukami/
• https://WiFiGid.ru/poleznoe-i-interesnoe/internet-rozetka
