Расчет по площади помещения
Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.
Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.
Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме
Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:
2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.
Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.
А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:
Подбираем нужные компоненты
Для предстоящих работ необходимо приготовить инструменты. Из запорно-присоединительной арматуры приобретаем краны, вентили, клапаны, терморегуляторы. Для монтажа нужны переходники, позволяющие соединить детали разного диаметра: муфты, сгоны. Для закрепления приборов на стене покупаются кронштейны и уголки. Необходимы и байпасы (перемычки в виде отрезков трубы), которые устанавливаются между двумя линиями трубопровода. Нужно заранее проверить наличие в составе всех элементов, чтобы во время монтажа не заниматься поисками недостающих деталей.
Полипропиленовые трубы для отопления
При монтаже батарей учитывается и возможность спрятать трубы теплосистемы под покрытия стен. Если имеется обшивка декоративным пластиком или гипсокартоном, то упаковка в них несущих частей системы отопления повысит эстетичный вид помещения. Наружу выводятся концы труб с имеющейся резьбой. Это делается для того, чтобы при последующих установках радиаторов не нужно было портить покрытие стен. Необходимые детали для монтажа подбираются с учетом диаметра резьбы.
Прячем трубы теплосистемы под покрытия стен
Современные способы соединения труб предусматривают и сварку, и резьбовую сборку. Оба варианта не влияют на срок службы батарей или уровень их прогрева, но имеют различия по нескольким параметрам. Например, сварочные швы более надежные, в то время как резьба боится механических нагрузок и вибраций. Кроме того, в старых домах часто невозможно на трубах сделать резьбу. Выходом из положения является сварка.
Но в новых домах ставят трубы из современных материалов, таких как: полипропилен, металлопластик. Для их соединения сварку уже не используют.
Как посчитать секции радиатора по объему помещения
При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:
- в панельном доме на обогрев кубометра воздуха требуется 41Вт;
- в кирпичном доме на м 3 — 34Вт.
Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему
Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .
Дальше посчитаем для вариантов в панельном и кирпичном доме:
- В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
- В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).
Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.
Замена и установка батарей
Виды заглушек.
Разборка старого радиатора
Если ваша чугунная батарея стала не достаточно хорошо греть, а менять ее на новую вы по каким-либо причинам не желаете, можно сделать ей профилактику, почистить, промыть, перекрасить и она прослужит еще столько же.
Разборка чугунных радиаторов отопления занятие несложное, но требующее аккуратности.
Изначально следует убедиться в том, что из системы слита вода, в данном случае не стоит надеяться на собственные познания, лучше обратитесь к слесарям. Так как даже в летний период без особой надобности воду могут не сливать;
Подмотка уплотнения.
- Далее инструкция предписывает отсоединить агрегат от системы. Если есть резьбовое соединение, то все просто, взял газовый ключ и отвинтил. За неимением такового придется воспользоваться болгаркой, после чего снять конструкцию с навесов;
- Для того чтобы сделать капитальную профилактику, необходимо разобрать «баян» на секции. Непосредственно разборка чугунных радиаторов отопления начинается с отвинчивания всех боковых заглушек. Здесь есть один нюанс, дабы хрупкий металл не лопнул, заглушки нужно предварительно разогреть паяльной лампой;
- При отвинчивании следует быть внимательным. Резьба чугунного радиатора может быть правой или левой;
Схема соединения секций.
Проблема относительно того, как определить направление резьбы в чугунных радиаторах среди профессионалов решается просто. С правой стороны секции нарезается правая резьба, соответственно с левой стороны будет левая;
Схема радиаторного ключа.
- Но, как правило, в старых батареях пазы под радиаторный ключ уже проржавели и даже после нагрева, выкрутить ниппель невозможно. Здесь вступает в работу обычная болгарка, старые ниппеля попросту разрезаются. После чего их остатки сбрызгиваются средством для удаления ржавчины и аккуратно выбиваются зубилом из резьбы;
- Когда ваша чугунная «гармошка» разобрана на секции, ее внутренность промывается водой под большим напором. Краску сверху можно ободрать при помощи насадки на дрель или болгаркой с насадкой в виде металлической щетки;
Очистка батареи.
Сборка и монтаж новой батареи
Как уже упоминалось, сборка секций в таких радиаторах выполняется при помощи ниппелей. Перед соединением на резьбу следует намотать уплотнительную фум-ленту. Старые мастера предпочитают уплотнять пенькой и масляной краской, но здесь нужен навык.
Ниппель с разнонаправленной резьбой.
Инструкция примерно такова:
- Радиаторный ключ заводится в секцию, на него надевается ниппель с фум лентой, после чего обе секции соединяются и ниппель вкручивается;
- Не забудьте предварительно надеть на него резиновую прокладку, она будет служить уплотнением между секциями;
- Затягивать нужно с разумным усилием, дабы не лопнул металл.
Порядок соединения.
Подключение чугунных радиаторов отопления к системе может быть боковым, нижним или диагональным, но какой бы вариант вы не выбрали, лучше сразу на входе и выходе установить отсекающие шаровые вентили и смонтировать байпас. Таким образом, у вас всегда будет возможность заменить радиатор без отключения системы и слива воды.
Подсоединение с вентилями и байпасом.
Крепеж для чугунных радиаторов отопления нужно брать особый
Если те кронштейны, которые идут в комплекте вас не устраивают, то выбирая из каталога, следует обращать внимание только на кронштейны или напольные стойки с пометкой «усиленные», они рассчитаны на вес чугунных конструкций
Схема установки батареи.
На видео в этой статье показана технология установки радиаторов.
Как поклеить обои до натяжного потолка?
При поклейке обоев до натяжного потолка нужно учитывать несколько важных моментов, чтобы обеспечить качественное и долговечное крепление обоев. Вот шаги, которые нужно выполнить:
Подготовьте поверхность. Поверхность, на которую будут наклеиваться обои, должна быть чистой и ровной. Если поверхность имеет неровности или трещины, их нужно выровнять и затем обработать грунтовкой.
Определите точку крепления. Перед тем, как начать поклейку обоев, нужно определить точку крепления натяжного потолка, чтобы не повредить его при работе. Это можно сделать, закрепив отводную линию на стене на уровне натяжного потолка.
Разметьте участок для поклейки. Определите размер обоев, которые вы будете клеить, и с помощью уровня и рулетки разметьте участок на стене.
Нанесите клей на стену. Нанесите клей на стену вдоль линии, которую вы разметили для обоев. Наносите клей равномерно, используя кисть или валик.
Наклейте обои. Наклейте обои на стену, выравнивая их по линии. Постепенно разглаживайте обои от центра к краям, удаляя пузыри воздуха.
Подрежьте излишки обоев. Подрежьте излишки обоев, используя острые ножницы или нож для резки обоев.
Придавите обои к потолку. Придавите обои к натяжному потолку, используя специальный инструмент или просто рулон обоев.
Важно помнить, что при поклейке обоев до натяжного потолка нужно быть очень осторожным, чтобы не повредить потолок. Если вы не уверены в своих навыках, лучше обратиться к профессионалам, которые смогут выполнить работу качественно и безопасно
Информация
При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.
Функции калькулятора
Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:
- блока окон «Вид радиатора»;
- десяти строк ввода данных;
- блока окон «Тип подключения»;
- четырех строк с выводом готовых расчетов.
Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.
Принцип работы на калькуляторе
Для получения готовых расчетов следуйте нижеуказанному алгоритму:
Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃
Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения
После этого появится следующая информация:
- Количество секций, в штуках.
- Тепловые потери помещения, в ваттах.
- Удельные теплопотери помещения, в Вт/м2.
- Количество тепла, выделяемого 1 секцией, в ваттах.
Полезная информация
Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:
- Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
- Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
- Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.
На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.
Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.
Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.
Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия
Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают
Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов
Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес
Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.
Справка
Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

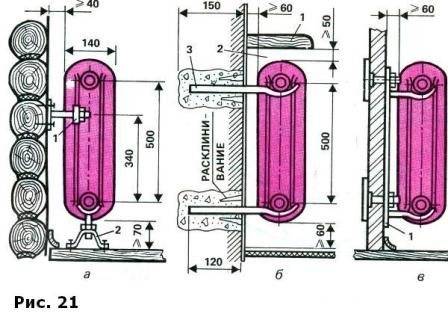

Особенности крепления радиаторов отопления при самостоятельной установке
Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна
Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра
Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

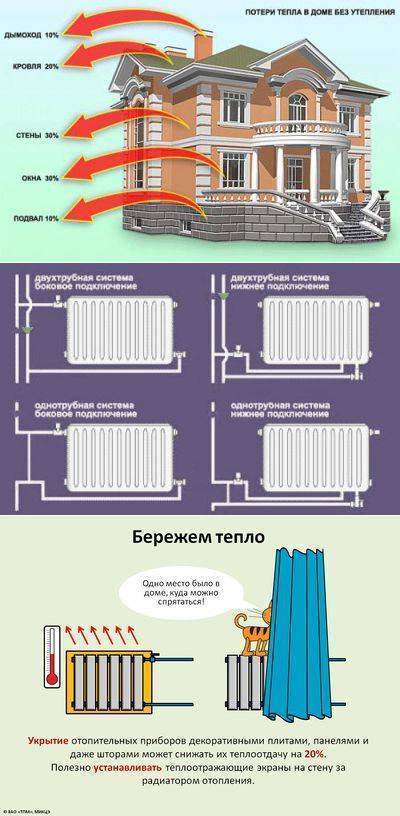

Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

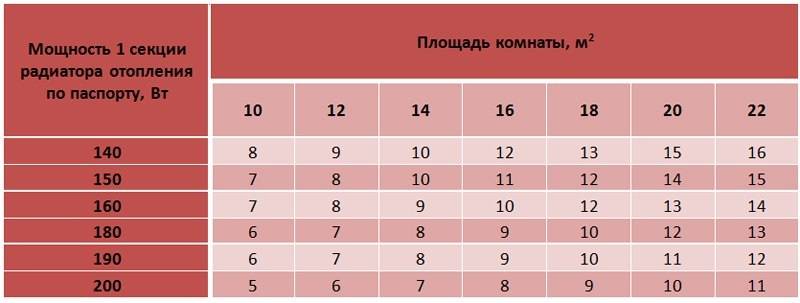

Расчет по площади
Это самый простой вариант определения более-менее точного количества необходимого для обогрева тепла. При расчете основной отправной точкой выступает площадь квартиры или дома, где осуществляется организация отопления.
Значение площади каждого помещения имеется в плане квартиры, а для вычисления конкретных значений по расходу тепла на помощь приходит СНиП:
- Для средней климатической зоны норма для жилого помещения определена, как 70-100 Вт/1 м2.
- Если температура в регионе опускается ниже -60 градусов, уровень обогрева каждого 1 м2 необходимо увеличить до 150-220 Вт.
Для расчета панельных радиаторов отопления по площади, кроме приведенных норм, можно использовать калькулятор. В учет обязательно берут мощность каждого обогревающего прибора. Значительные перерасходы лучше не допускать, т.к. по мере увеличения итоговой мощности увеличивается также количество батарей в системе. В случае с центральным отоплением подобные ситуации не являются критичными: там каждая семья оплачивает только фиксированную стоимость.
Совсем другое дело в автономных отопительных системах, где последствием любого перерасхода является рост оплаты за объем теплоносителя и работу контура. Тратить лишние финансы непрактично, т.к. за полный отопительный сезон может набежать приличная сумма. Определив с помощью калькулятора, сколько точно нужно тепла на каждую комнату, легко узнать, сколько приобретать секций.
Для простоты на каждом отопительном приборе указывается объем выделяемого им тепла. Эти параметры обычно содержаться в сопроводительной документации. Арифметика здесь простая: после определения количества тепла полученную цифру нужно разделить на мощность батареи. Полученный после этих несложных операций результат и является числом секций, необходимых для восполнения утечек тепла в зимнее время.
Для наглядности лучше разобрать простой пример: допустим, что нужно всего 1600 Ватт, при площади каждой секции в 170 Ватт. Дальнейшие действия: производится деление общего значения 1600 на 170. Выходит, что приобретать нужно 9,5 секций. Округление можно осуществить в любую сторону, на усмотрение владельца дома. Если в помещении есть дополнительные источники тепла (например, кухонная плита), то округлять нужно в сторону уменьшения.
В противоположную сторону рассчитывают, если в комнате имеются балконы или просторные окна. То же самое касается угловых помещений, или если стены плохо утеплены. Расчет очень простой: главное при этом не забывать про высоту потолков, т.к. она не всегда стандартная. Значение имеет также тип используемого для возведения здания строительного материала и вид оконных блоков. Поэтому данные расчета мощности стальных радиаторов отопления нужно воспринимать, как приблизительные. Калькулятор в этом отношении куда удобнее, т.к. в нем предусмотрены корректировки по стройматериалам и характеристикам помещений.
Расчеты в зависимости от объема помещения
Более точные данные можно получить, если сделать расчет секций радиаторов отопления с учетом высоты потолка, т. е. по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.
Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%
Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.
Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв.м. с потолком высотой 3 метра. Объем помещения составит 60 куб.м (20 кв.м. Х 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб.м. Х 41 Вт).
А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.
Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.
