Определение сечения по диаметру
После определения диаметра провода можно приступить к вычислению площади сечения в квадратах (мм2). Для кабелей типа ВВГ, состоящих из трех одножильных проводников, применяются методы вычисления по формуле или по готовой таблице соответствия диаметров и площадей. Методики применимы и для продукции с другой маркировкой.
По формуле
Основным способом является вычисление по формуле вида — S=(п/4)*D2, где π=3,14, а D — измеренный диаметр. Например, чтобы рассчитать площадь при диаметре 1 мм, потребуется вычислить значение: S=(3.14/4)*1²=0,785 мм2.
В сети доступны онлайн-калькуляторы, которые позволяют производить расчет площадей окружности по диаметру. Перед покупкой кабеля рекомендуется заранее просчитать значения, свести в таблицу и пользоваться ей в магазине.
В видеоролике от пользователя Александр Кваша демонстрируется проверка сечения жил провода.
По таблице с часто встречаемыми диаметрами
Для упрощения расчета удобно воспользоваться готовой таблицей.
Порядок пользования числами из таблицы:
- Выбрать тип провода, который предполагается приобретать, например, ВВГ 3*4.
- Определить диаметр по таблице — сечению 4 мм2 соответствует диаметр 2,26 мм.
- Проверить реальное значение диаметра провода. В случае совпадения продукцию можно приобретать.
Ниже приведена таблица соотношения сечений основных типов медной проводки к диаметрам и току (при напряжении 220 В).
| Диаметр жилы провода, мм | Сечение жилы, мм2 | Допустимый ток, А |
| 1,12 | 1 | 14 |
| 1,38 | 1,5 | 15 |
| 1,59 | 2,0 | 19 |
| 1,78 | 2,5 | 21 |
| 2,26 | 4,0 | 27 |
| 2,76 | 6,0 | 34 |
| 3,57 | 10,0 | 50 |
| 4,51 | 16,0 | 80 |
| 5,64 | 25,0 | 100 |
| 6,68 | 35,0 | 135 |
Дополнительным критерием соответствия сечения диаметру является вес провода. Способ определения диаметра по весу применяется при проверке тонкой проволоки для намотки трансформаторов. Толщина продукции начинается от 0,1 мм, и ее проблематично измерить при помощи микрометра.
Краткая таблица соответствия диаметров жилки по весу приведена ниже. Развернутые данные имеются в магазинах, специализирующихся на продаже электронных компонентов.
| Диаметр, мм | Сечение, мм2 | Вес, гр/км |
| 0,1 | 0,0079 | 70 |
| 0,15 | 0,0177 | 158 |
| 0,2 | 0,0314 | 281 |
| 0,25 | 0,0491 | 438 |
| 0,3 | 0,0707 | 631 |
| 0,35 | 0,0962 | 859 |
| 0,4 | 0,1257 | 1,122 |
При расчете диаметра провода для предохранителей следует учитывать материал проводника. Краткая таблица соответствия диаметров кабеля из распространенных типов материала и силы тока приведена ниже.
| Ток разрыва, А | Медь | Алюминий | Никелин | Железо | Олово | Свинец |
| 0,5 | 0,03 | 0,04 | 0,05 | 0,06 | 0,11 | 0,13 |
| 1 | 0,05 | 0,07 | 0,08 | 0,12 | 0,18 | 0,21 |
| 5 | 0,16 | 0,19 | 0,25 | 0,35 | 0,53 | 0,60 |
| 10 | 0,25 | 0,31 | 0,39 | 0,55 | 0,85 | 0,95 |
| 15 | 0,32 | 0,40 | 0,52 | 0,72 | 1,12 | 1,25 |
| 25 | 0,46 | 0,56 | 0,73 | 1,00 | 1,56 | 1,75 |
| 50 | 0,73 | 0,89 | 1,15 | 1,60 | 2,45 | 2,78 |
| 100 | 1,15 | 1,42 | 1,82 | 2,55 | 3,90 | 4,40 |
| 200 | 1,84 | 2,25 | 2,89 | 4,05 | 6,20 | 7,00 |
| 300 | 2,40 | 2,95 | 3,78 | 5,30 | 8,20 | 9,20 |

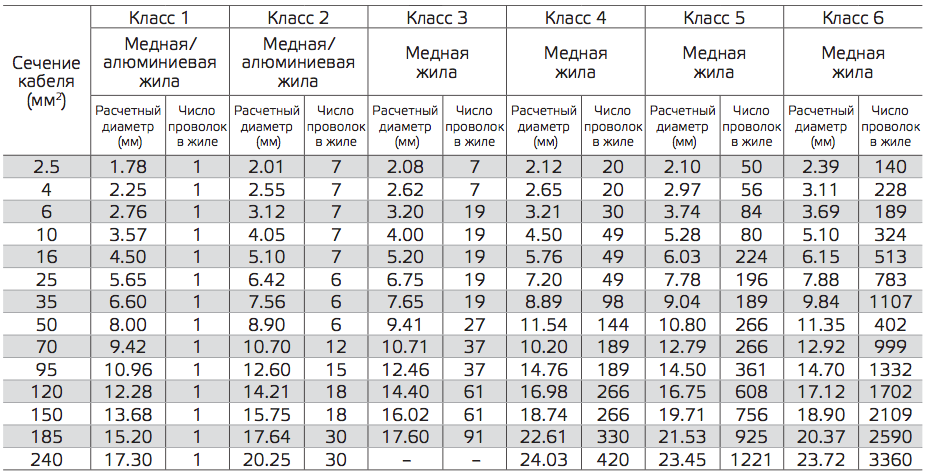

Для многожильного кабеля
Диаметр многожильного кабеля определяется размером сечения одного проводника, умноженным на их количество. Основной проблемой является измерение диаметра тонкого провода.
Примером является кабель, состоящий из 25 жил с диаметром 0,2 мм. По приведенной выше формуле сечение равно: S=(3.14/4)*0.2²=0,0314 мм2. При 25 жилах оно составит: S=0,0314*25=0.8 мм2. Затем по таблицам соответствия определяют — пригоден он для передачи тока требуемой силы или нет.
Еще одним способом приблизительного расчета силы тока является методика умножения диаметра многожильного кабеля на корректировочный показатель 0,91. Коэффициент предусматривает немонолитную структуру провода и воздушные зазоры между витками. Замер наружного диаметра ведется с небольшим усилием, поскольку поверхность легко деформируется и сечение становится овальным.
При расчете сегментной части кабеля применяются формулы или табличные значения. В таблице приведены стандартные величины ширины и высоты сегмента.
| Площадь сечения, мм2 | 35 | 50 | 70 | 95 | 120 | 160 | 185 | 240 |
| Высота/ширина для трехжильного монолитного кабеля, мм | 5,5/9,2 | 6,4/10,5 | 7,6/12,5 | 9/15 | 10,1/16,6 | 11,3/18,4 | 12,5/20,7 | 14,4/23,8 |
| Высота/ширина для трехжильного кабеля из тонких жил, мм | 6/10 | 7/12 | 9/14 | 10/16 | 11/18 | 12/20 | 13,2/22 | 15,2/25 |
| Высота/ширина для четырехжильного монолитного кабеля, мм | нет | 7/10 | 8,2/12 | 9,6/14,1 | 10,8/16 | 12/18 | 13,2/18 | нет |
Определяем размер сечения кабеля
Кабели могут быть как одножильными, так и многожильными. Во втором случае лучше всего определиться с диаметром каждой отдельной жилы. Также и жила может быть однопроволочной или же состоять из множества проволок. Вне зависимости от вида кабеля можно определить его сечение по диаметру.
Однако не стоит забывать о том, что «на заборе тоже написано» и лучше всего при выборе провода самостоятельно провести все необходимые измерения. Благо их проведение не так уж и сложно. Определение действительного диаметра провода возможно при использовании доступных инструментов. К таким инструментам относят микрометр и штангенциркуль.
Измерение микрометром
Самым точным методом измерения диаметра является измерение с помощью микрометра. Для подобного измерения необходимо взять проводник и подвести к нему измеряющий винт до появления характерного звука трещетки. Значение точного диаметра складывается из двух значений: на стержне микрометра и на барабане.
Измерение штангенциркулем
Также можно измерить диаметр кабеля с помощью такого распространенного инструмента, как штангенциркуль. Для этого необходимо зажать измеряемый провод между губками измерителя и считать точное значение со специальной шкалы.
Измерение линейкой
Наименее точным типом измерения является замер простой линейкой. Однако в этом случае точности можно добиться при замере большого количества витков. Порядок замера линейкой:
- На некий стержень наматывается проводник на определенное расстояние.
- Линейкой измеряется длина обмотанного участка стержня.
- Полученное значение делится на количество витков.
Этот способ все же имеет определенную точность в силу сокращения погрешности.
Далее можно определить сечение кабеля по диаметру. Это можно сделать по формуле:
S = π*D2/4
где D – измеренный диаметр провода.
По теме:
НАЗАД ВПЕРЕД 1 из 2
Навык самостоятельного расчета сечения проводника поможет избежать всевозможных проблем в будущем, а также обмана со стороны поставщика продукции.
Таблицы и нормы
Еще одним очень распространенным методом определить сечение провода по диаметру представляется использование стандартизированных таблиц, в которых перечислены все самые распространенные и широко используемые сечения кабелей.
Порядок подбора сечения провода по таблице:
- Сначала необходимо определиться с типом кабеля.
- Далее находим в таблице нужный нам диаметр.
- Определяем соответствующее сечение.
- В случае необходимости, самостоятельно проверяем показатели по методикам, описанным выше, и принимаем решение о приобретении.
Таблица сечения проводов по диаметру.
| Диаметр жилы провода, мм | Сечение жилы, мм2 |
| 1,12 | 1 |
| 1,38 | 1,5 |
| 1,59 | 2,0 |
| 1,78 | 2,5 |
| 2,26 | 4,0 |
| 2,76 | 6,0 |
| 3,57 | 10,0 |
| 4,51 | 16,0 |
| 5,64 | 25,0 |
| 6,68 | 35,0 |
Таблица, связывающая сечение провода и диаметр показывает, что описанная выше формула весьма справедлива. Значения сечений, приведенные в предложенной таблице, вычислены именно по ней с определенными допускающимися округлениями.
Итак, вот уже известно, как самостоятельно узнать сечение провода. Осталось только с пользой использовать полученные знания.
При покупке кабеля можно попросить продавца зачистить небольшой участок провода, дабы провести все необходимые манипуляции по измерению изделия. Однако практика показывает, что не многие продавцы идут на подобный шаг. Тогда единственным выходом является покупка вначале небольшого участка кабеля, необходимого для замеров. А вот уже после того, как все сомнения отпадут можно приобретать столько провода, сколько нужно. Все же не самым радостным фактом является то, что по-настоящему внимательные покупатели зачастую выбирают кабель большего сечения. Ведь на поверку они оказываются несколько меньше формальных размеров.
Сечение кабеля
Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.
Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.
Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².
Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.
Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

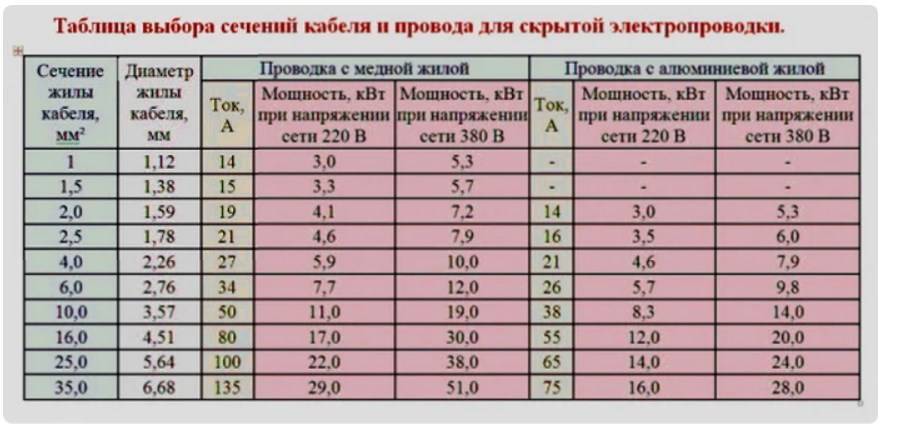

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.
При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.
Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

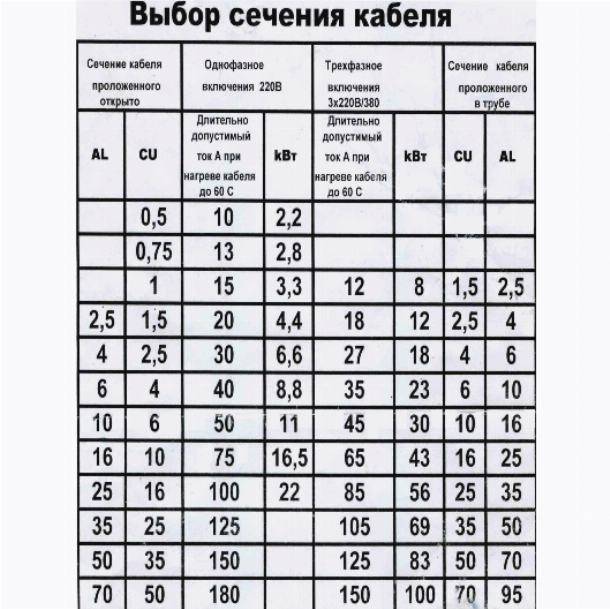

Таблица нагрузок по сечению кабеля:
| Сечение кабеля, мм² | Проложенные открыто | Проложенные в трубе | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| медь | алюминий | медь | алюминий | |||||||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | |||||
| 220В | 380В | 220В | 380В | 220В | 380В | 220В | 380В | |||||
| 0.5 | 11 | 2.4 | ||||||||||
| 0.75 | 15 | 3.3 | ||||||||||
| 1 | 17 | 3.7 | 6.4 | 14 | 3 | 5.3 | ||||||
| 1.5 | 23 | 5 | 8.7 | 15 | 3.3 | 5.7 | ||||||
| 2.5 | 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 |
| 6 | 50 | 11 | 19 | 39 | 8.5 | 14 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8.3 | 14 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.
Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.
При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
- Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
- поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
- поправочный коэффициент на температуру окружающей среды;
- поправочный коэффициент для кабелей, прокладываемых в земле;
- поправочный коэффициент на различное число работающих кабелей, проложенных рядом.
Как определить сечение кабеля по диаметру, формула, таблица
Самым главным при монтаже электропроводки — это подобрать качественный кабель, ведь всегда с легкостью можно заменить розетку, или выключатель, а заменить прогоревший кабель будет затруднительно, не говоря уже о том, какие могут быть последствия от этого. Очень часто сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет недобросовестным производителям экономить на самой дорогой составляющей — меди. Чтоб не стать жертвой обмана желательно перед покупкой кабеля измерить его сечение самому, а как определить сечение кабеля по диаметру тремя простыми способами мы расскажем в этой статье.
Способ №1 — с помощью штангенциркуля или микрометра
С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.

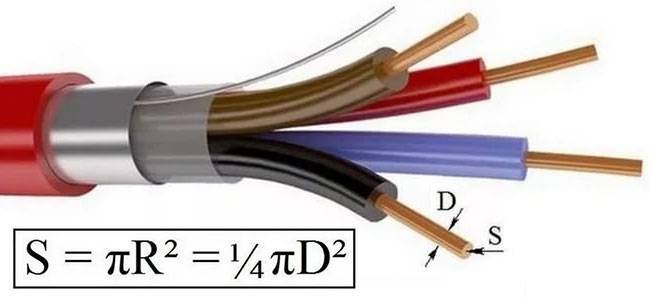

- Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
- По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.

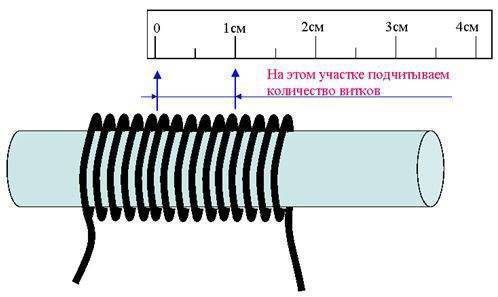

Способ №2 — с помощью линейки
Что делать если под рукой нет ни штангенциркуля, или, том более микрометра, как определить сечение кабеля по диаметру без этих инструментов? На помощь придет старый и проверенный способ измерения с помощью линейки и карандаша.
Принцип измерения с помощью данного способа состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Минимальное количество витков должно быть 15-20, но тут тоже нужно исходить из толщины проводника, если он слишком тонкий то желательно намотать витков побольше.
Чтоб уменьшить погрешность измерения, витки нужно наматывать как можно плотнее. Далее с помощью линейки измеряем длину намотанного провода и разделяем на количество витков, получаем диаметр жилы, все просто.
С помощью известной уже нам формулы определяем сечение кабеля по диаметру. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили результат 19,6 мм, делим это число на количество витков 20, и получаем диаметр 0,98 мм. С помощью формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.
Недостаток данного способа определения сечение кабеля по диаметру в том, что с его помощью будет затруднительно намотать провод с большим сечением, а вот для малых сечений этот метод наоборот даст более точный результат. К тому же нужно будет наверняка купить для проверки кусок провода, ведь никакой продавец не позволит проводить у себя такие эксперименты.
Способ №3 — с помощью таблицы
Самый простой способ определить сечение кабеля по диаметру, но все таки потребуется измерительный инструмент штангенциркуль, или микрометр. Измеряем толщину диаметра жилы, и с помощью таблицы определяем сечение.
| Диаметр проводника, мм | Сечение кабеля, мм.кв. |
| 0,80 | 0,5 |
| 0,98 | 0,75 |
| 1,13 | 1,0 |
| 1,38 | 1,5 |
| 1,60 | 2,0 |
| 1,78 | 2,5 |
| 2,26 | 4,0 |
| 2,76 | 6,0 |
| 3,57 | 10,0 |
| 4,51 | 16,0 |
| 5,64 | 25,0 |
| 6,68 | 35,0 |
| 7,98 | 50,0 |
| 9,44 | 70,0 |
| 11,00 | 95,0 |
| 12,36 | 120,0 |
| 13,82 | 150,0 |
| 15,35 | 185,0 |
| 17,48 | 240,0 |
| 19,54 | 300,0 |
| 22,57 | 400,0 |
В заключении нужно сказать, что важно также обращать внимание на состав токопроводящей жилы, чаще всего подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у проверенного продавца
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей.
Если хотите связанный с вопросом выбора кабельной продукции, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.
Для чего необходимо знать сечение провода
Всем известно, что чем толще провод, тем больше токовые нагрузки он выдерживает, тем большей мощности к нему можно подключить бытовых приборов. Поэтому сечение кабеля – это основная характеристика, которая поможет избежать неприятных моментов, связанных с перегреванием электрической разводки, а соответственно и возникновению пожаров.
Существуют определенные нормы, в которых оговорено, какое сечение (диаметр) провода должны устанавливаться под необходимые токовые нагрузки. Эти нормативы определены правилами управления электроустановками (ПУЭ), где присутствуют таблицы. В них четко расставлены позиции, связанные с площадью, материалом, из которого изготавливаются провода, и токовой нагрузкой или мощностью потребления.
Но тут есть один очень тонкий момент, который должен знать покупатель. Есть электрические провода, которые изготавливаются по техническим условиям (ТУ), есть изготавливаемые по государственным стандартам (ГОСТам). Их отличия заключаются в том, что изделия, изготовленные по ТУ, подчас обладают меньшим диаметром жилы (процентов на десять-тридцать), а соответственно и сниженным сечением. А это является причиной снижения токовой нагрузки, которую кабель может через себя пропустить. Плюс ко всему изоляция изготавливается более тонким слоем. К чему это может привести, наверное, вы догадываетесь.
Поэтому рекомендация: если вами выбирается электрическая проводка, изготовленная по техническим условиям, то рекомендуется выбирать ее сечение на порядок выше. К примеру, вам по расчетам требуется кабель 1,5 мм², то лучше выбирать 2,5 мм². В реальности же данный показатель окажется площадью 1,8-2,0 мм².
Как узнать, по каким стандартам изготавливался провод?
- Во-первых, это обязательно указывается в сертификате качества изделия.
- Во-вторых, можно проверить изоляцию. Если она мягкая и быстро снимается с жилы, то это однозначно материал, изготовленный по ТУ.
- В-третьих, замерьте штангенциркулем диаметр провода. А затем, используя формулу круга, подсчитайте площадь жилы. В принципе, это можно сделать на калькуляторе сотового телефона, то есть, прямо в магазине. Если расчетное значение соответствует номинальному, то это гостовский материал. Если значение оказалось ниже, то это провод, изготовленный по техническим условиям.
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов.
Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А.
А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким. Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Что такое сечение провода и как его определить
Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.
Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.
Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
